Компьютер Орион-128

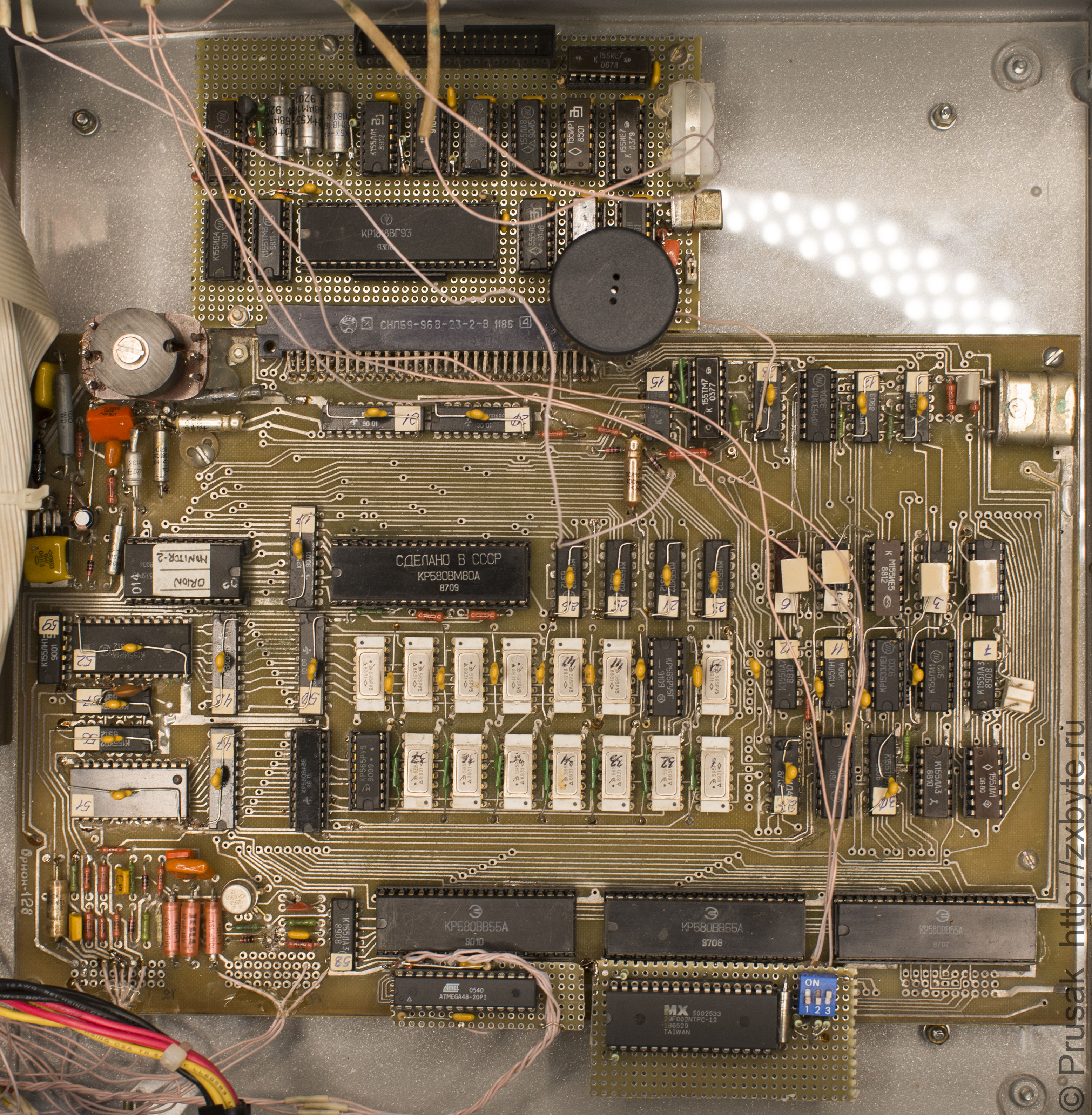

Частично самодельный "Орион-128". Плата полукустарная, контроллер дисковода сделан на макетке, сделан ROM-диск на флешке 256КБ и контроллер PS/2 клавиатуры от Caro. Корпус я разработал сам, начертил детали, заказал на заводе. Блок питания компьютера - внешний, от "Байта".

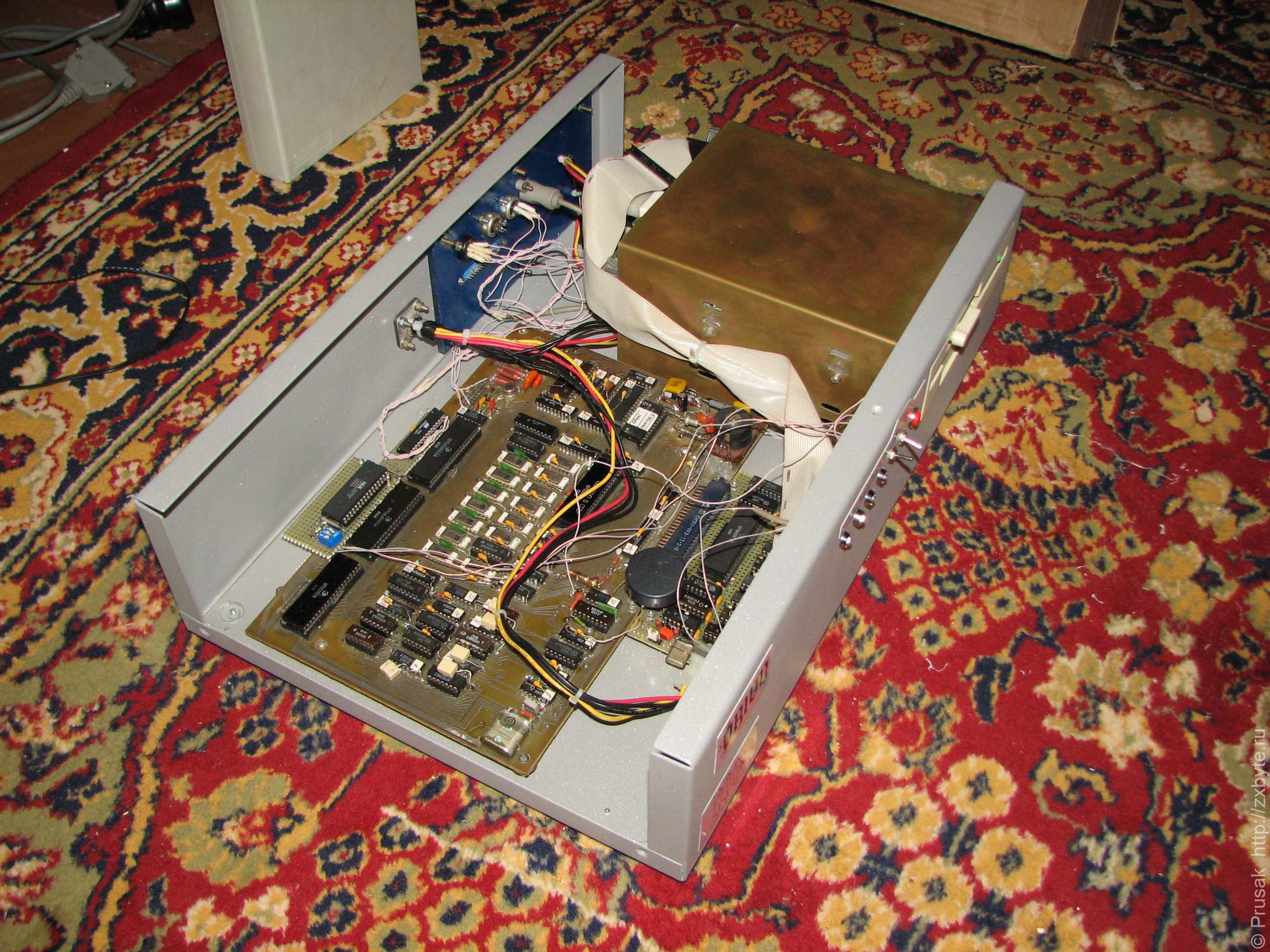

Компьютер Орион-128 с контроллером дисковода
Компьютер Орион-128 с контроллером дисковода

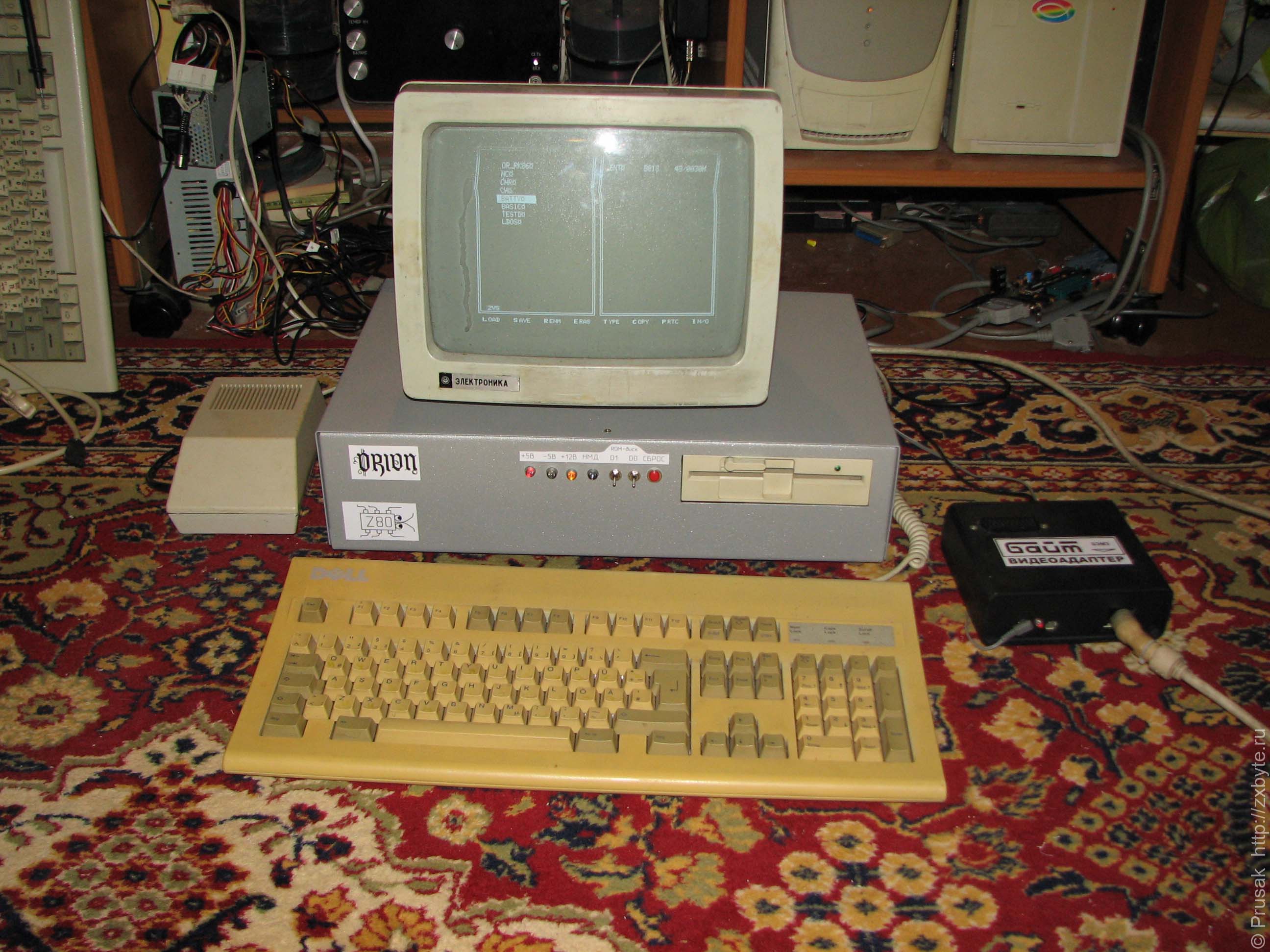

Компьютер Орион-128 в сборе
Компьютер Орион-128 в сборе
Компьютер Орион-128 с контроллером дисковода
Компьютер Орион-128 в сборе

Компьютер отлично подключается по видеовыходу через видеоадаптер от "Байта" к мониторам и тюнерам.

Дискеты для "Ориона" имеют формат 5 секторов по 1024 байта и 160 логических дорожек (80 физических, 2 стороны). Побайтовый образ дискеты в этом случае имеет длину 5*1024*160=819200 байт. В этом отношении дискеты имеют такой же самый формат, как у "Корвета", "Балтика", "Байт-01" и могут быть записаны и считаны на Спектруме утилитами для iS-DOS и TASiS (см. в конце этой статьи).

Скачать:
Схема компьютера (перечерчена в хорошем качестве) + исходник в формате AutoCADУсловие использования исходника - сохраняйте копирайт!
Программы для работы с файлами "Ориона" на Спектруме:
Программа Romdisk (TASiS & iS-DOS versions)Используется для создания готового образа ROM-диска для "Ориона-128" из отдельных *.BRU, *.ORD, *.BIN-файлов. Описание программы внутри архива
Программа kdi2flpСлужит для создания образов дисков CP/M и наоборот - для записи образов CP/M на дискету. Программа работает как в ОС iS-DOS, так и в TASiS
Программа kformatИзначально эта программа писалась для форматирования на Спектруме CP/M дисков для "Корвета". Но как оказалось, они отлично подходит для "Ориона", "Балтика" и "Байт-01". Описание программы внутри архива. Программа работает только в ОС TASiS

Более подробно по загрузке и установке программ для iS-DOS читать здесь.
