Персональный компьютер МК-88

Бытовая ПЭВМ МК-88 производилась Минским заводом МПОВТ в начале 1990-х годов.

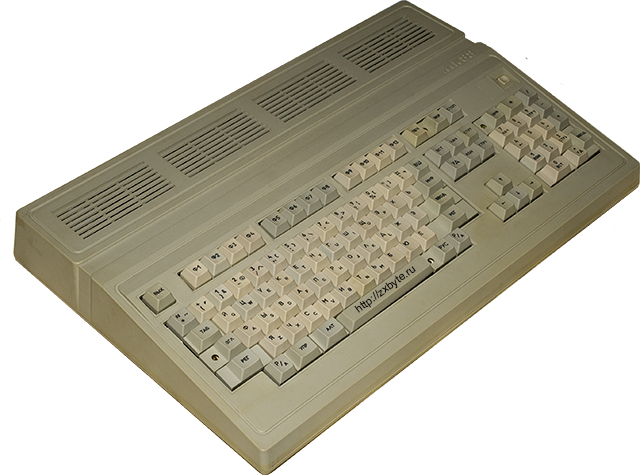

МК-88

Компьютер программно почти совместим с персоналками ЕС-1840, ЕС-1841, ЕС-1842, выпускаемыми тем же заводом, но отличался более скромными размерами и отсутствием винчестера. Частичная несовместимость с ЕС-ками была из-за различной организации клавиатуры между МК-88 и ЕС.

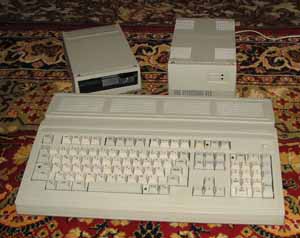

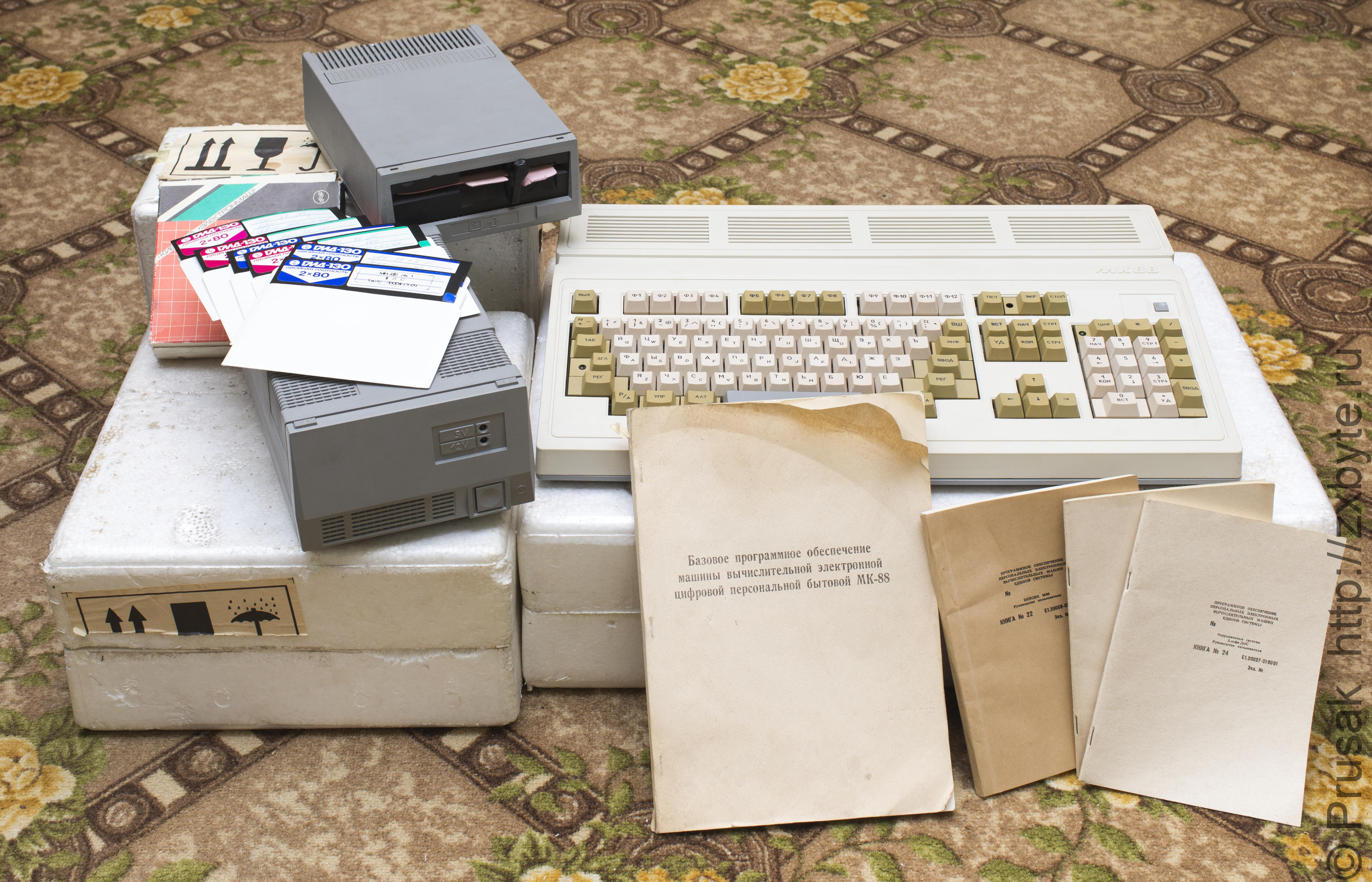

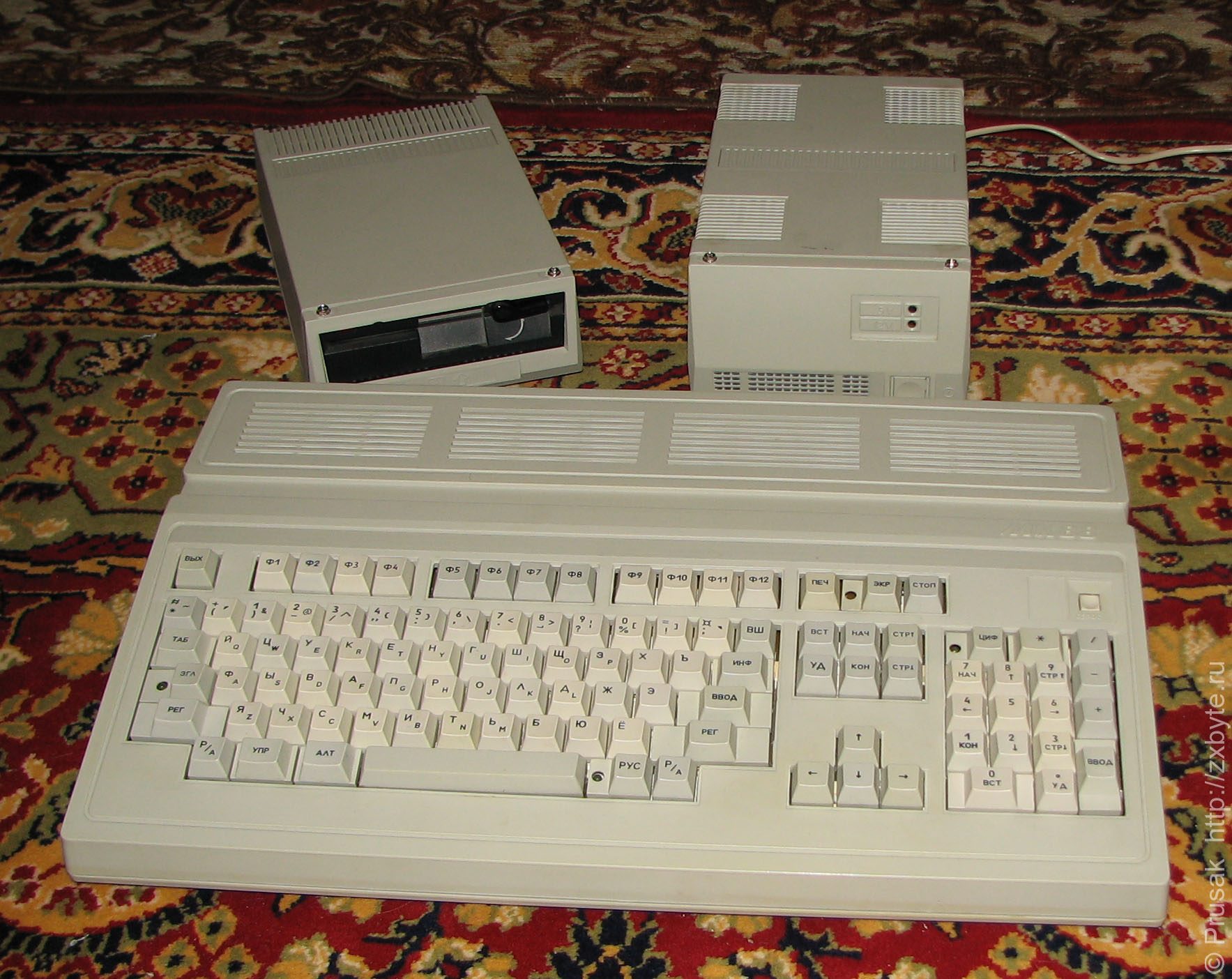

Компьютер МК-88.05
Компьютер МК-88.05
Компьютер МК-88.05

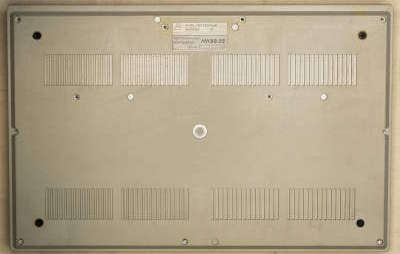

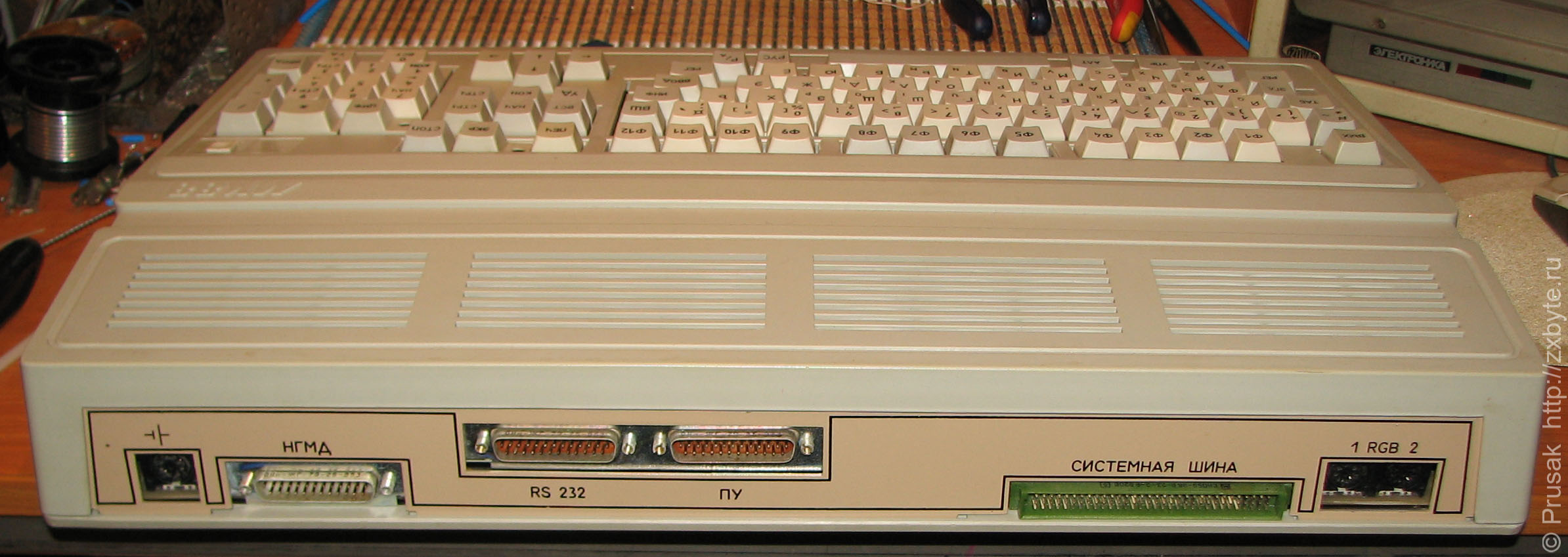

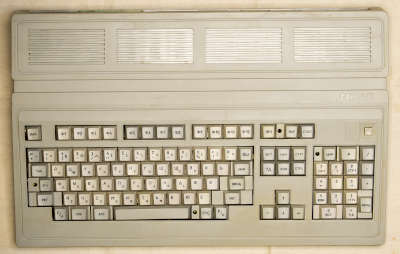

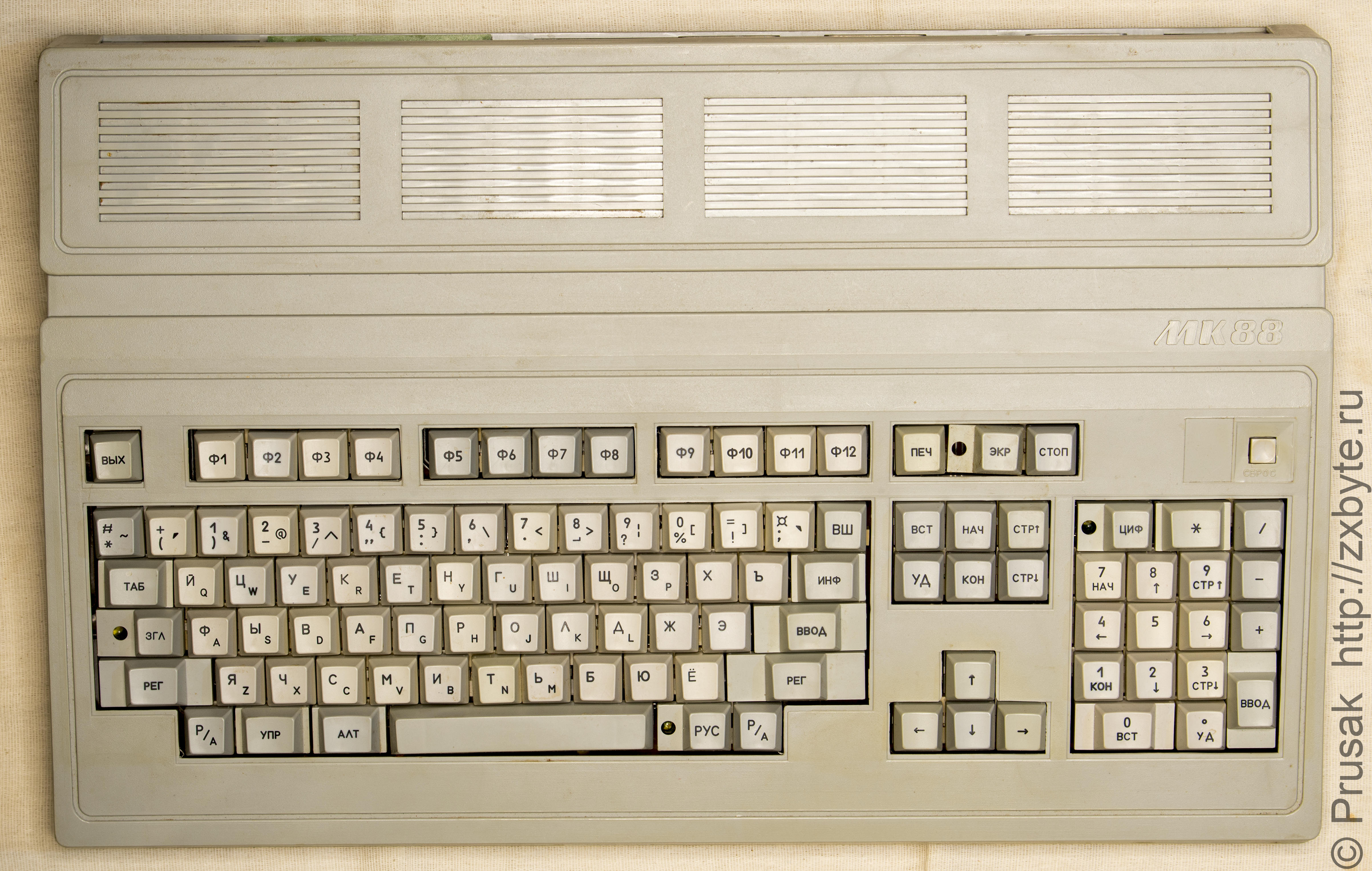

Системный блок МК-88.05 крупным планом
Системный блок МК-88.05 крупным планом
Системный блок МК-88.05 крупным планом
Системный блок МК-88.05 крупным планом
Системный блок МК-88.05 крупным планом

Различия между исполнениями компьютера МК-88

Компьютеры МК-88 выпускались в нескольких исполнениях - МК-88, МК-88.01 - МК-88.05.
Основные различия между исполнениями следующие:

МК-88 - 256К ОЗУ, магнитофон
МК-88.01 - 256К ОЗУ, дисковод
МК-88.02 - 128К ОЗУ, магнитофон
МК-88.03 - 256К ОЗУ, дисковод, цветной монитор
МК-88.04 - 640К ОЗУ, дисковод, цветной монитор
МК-88.05 - 640К ОЗУ, дисковод, цветной монитор, адаптер локальной сети "САТУРН-АРГО"

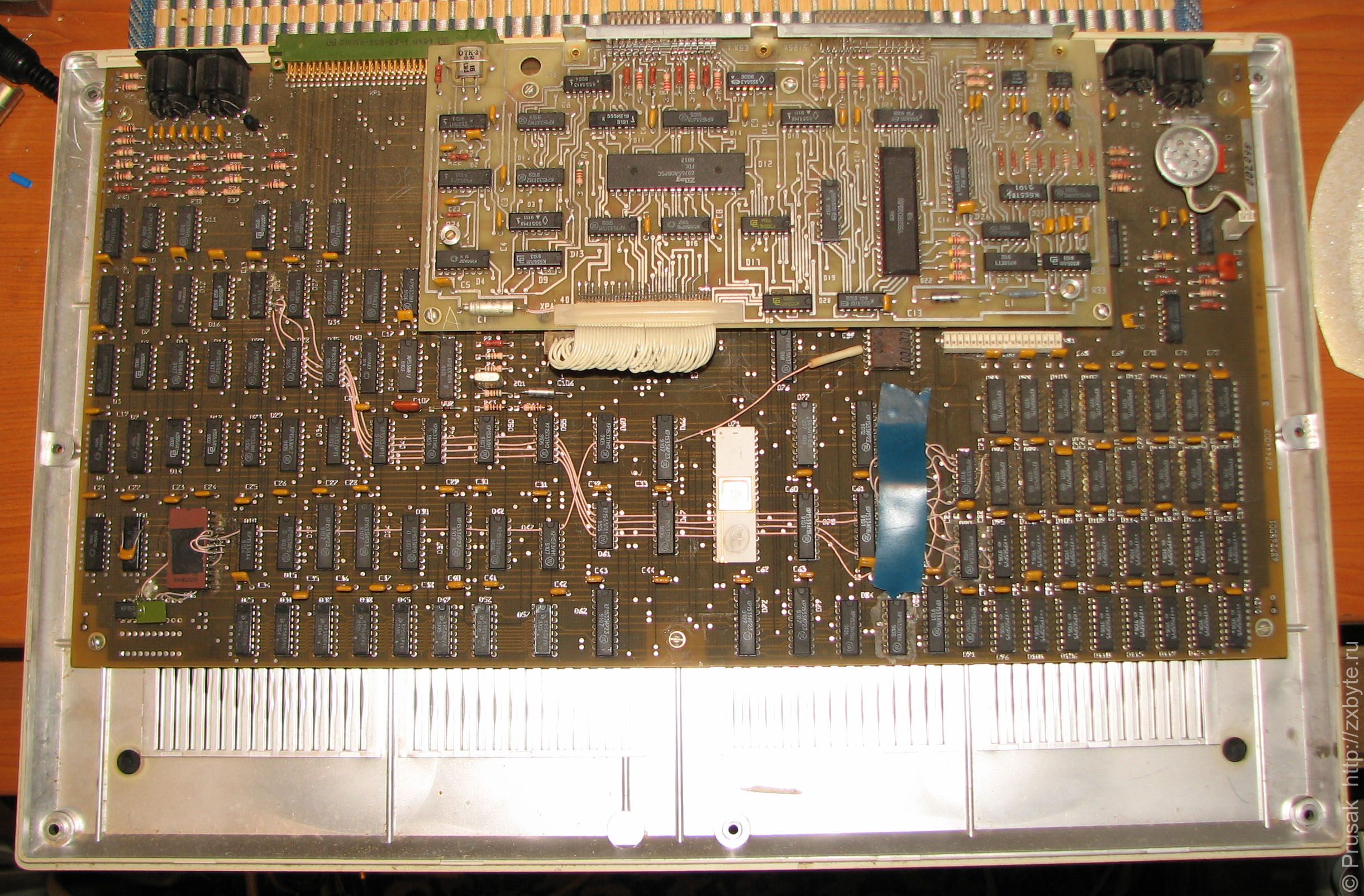

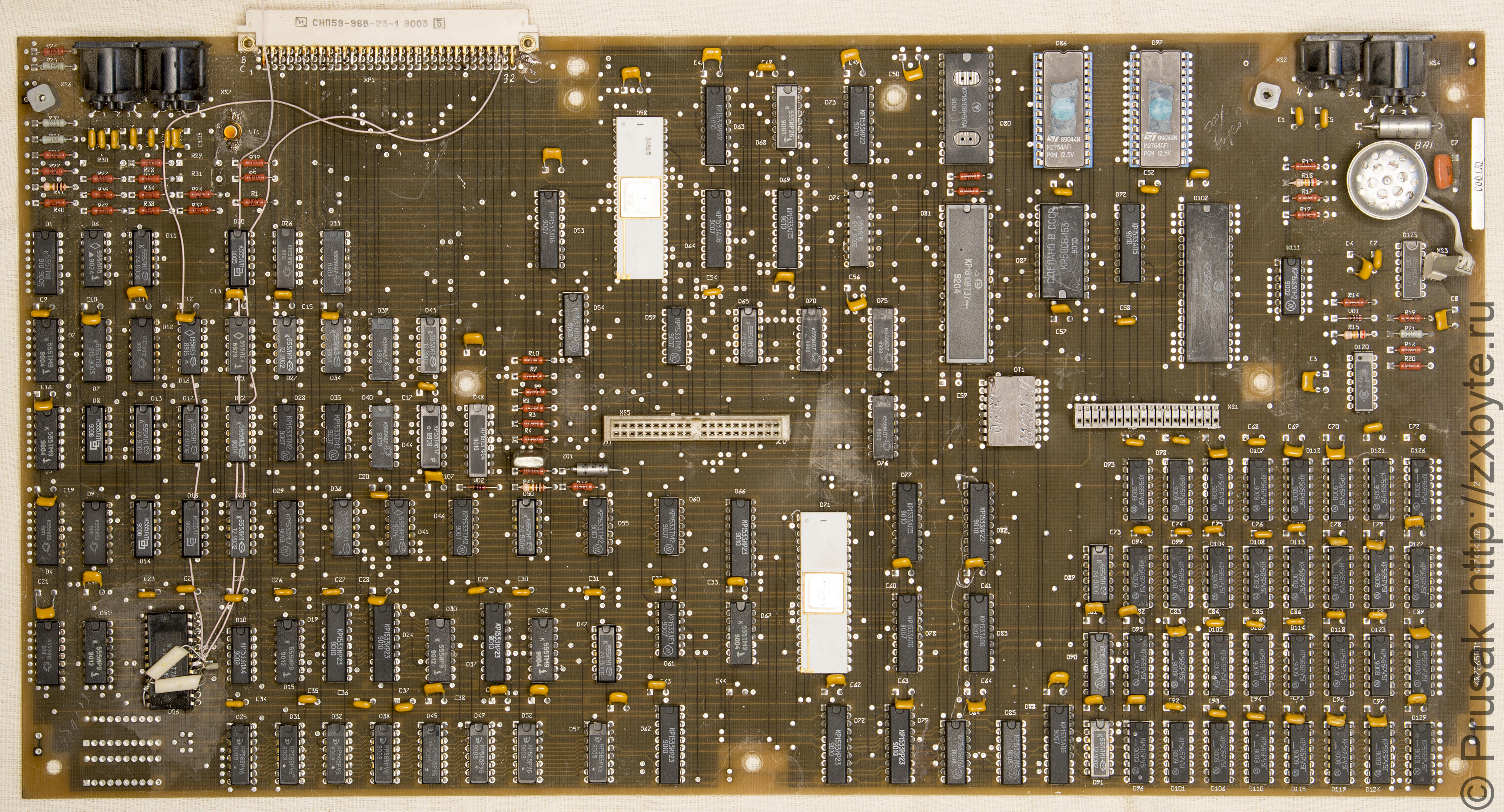

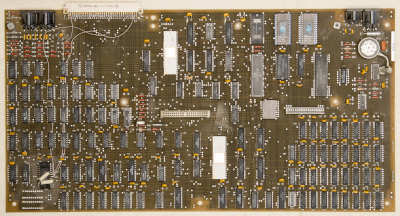

Плата МК-88 (по-видимому, исполнение 00-03, более точно определить нельзя). Объём оперативной памяти - 256К
Плата МК-88 (по-видимому, исполнение 00-03, более точно определить нельзя). Объём оперативной памяти - 256К
Плата МК-88 (по-видимому, исполнение 00-03, более точно определить нельзя). Объём оперативной памяти - 256К

Исполнения МК-88.01 и МК-88.03

Компьютеры МК-88.01 и МК-88.03 отличаются только наличием цветного монитора в комплекте, поэтому платы и самы компьютеры будут выглядеть одинаково.

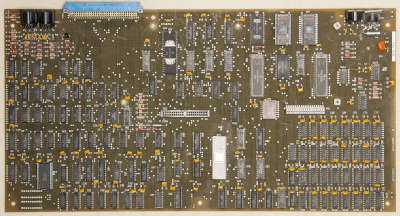

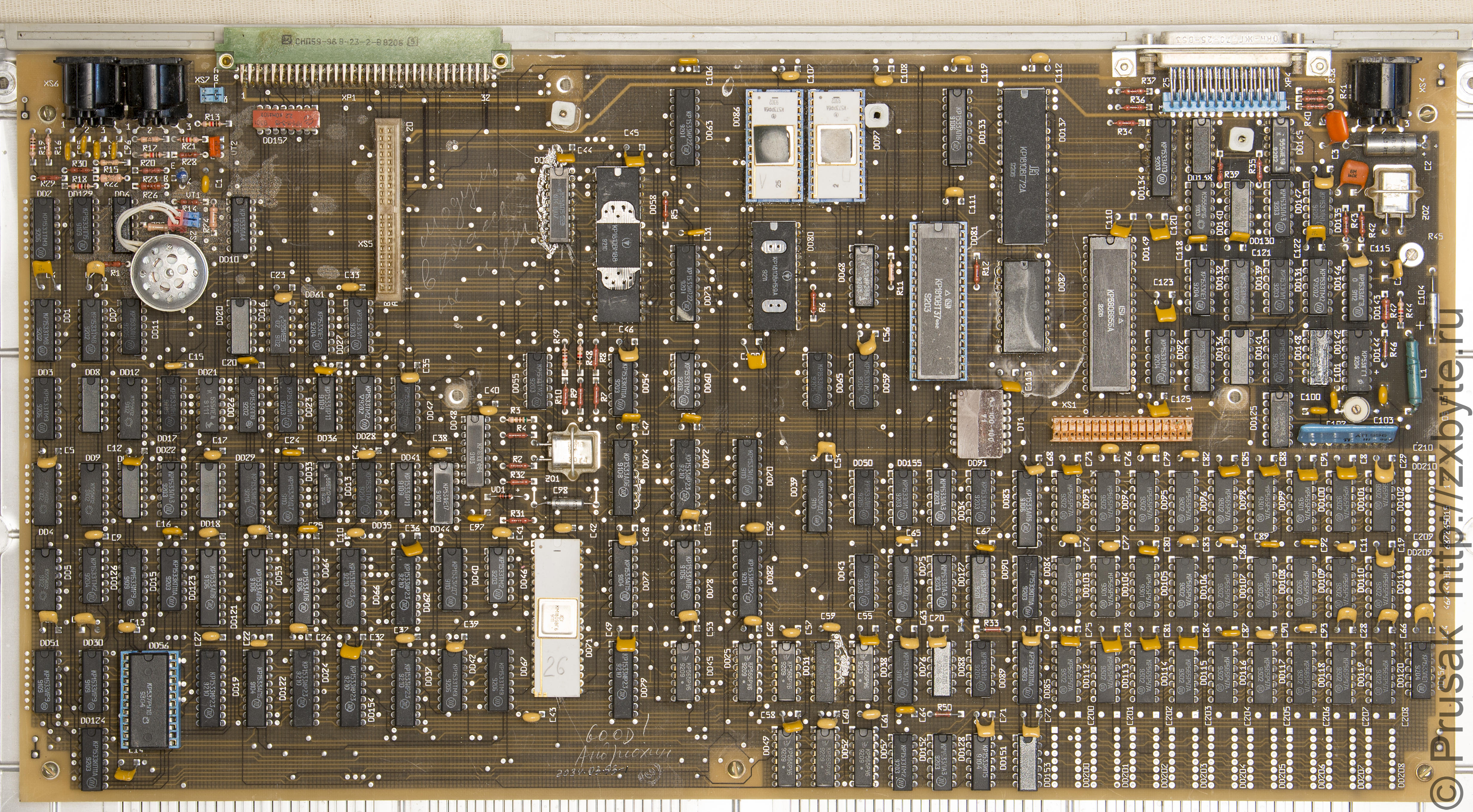

Плата МК-88.03
Плата МК-88.03
Плата МК-88.03

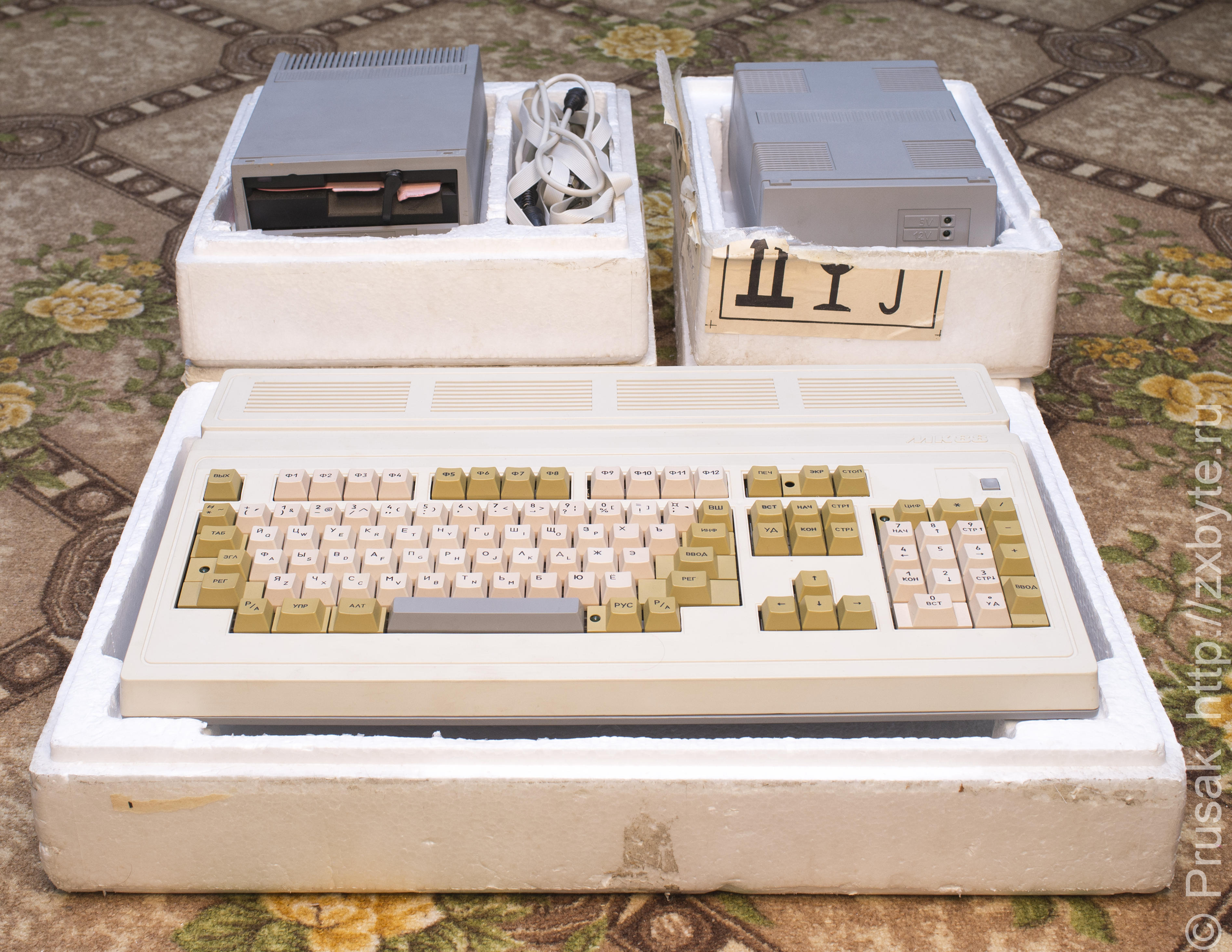

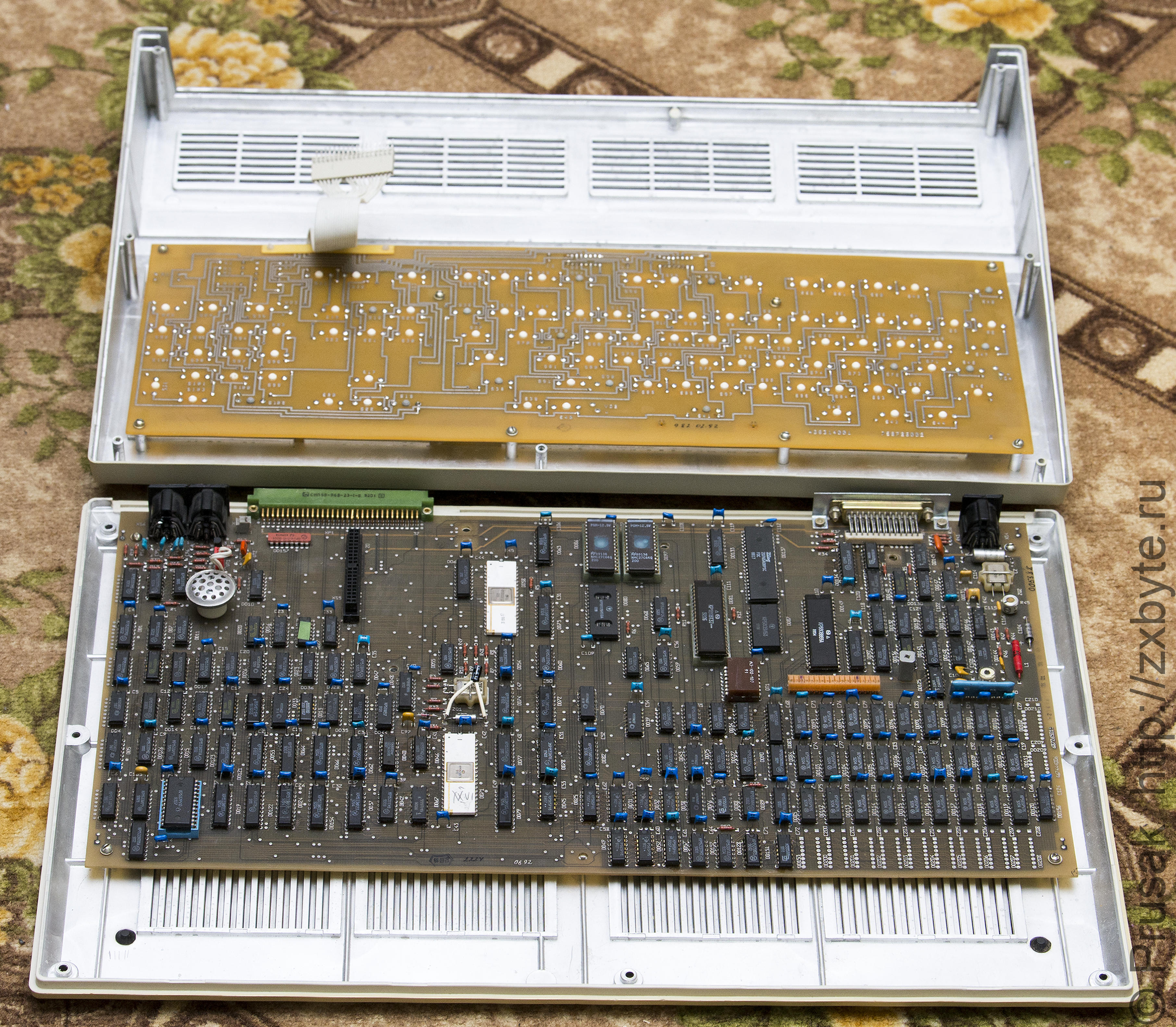

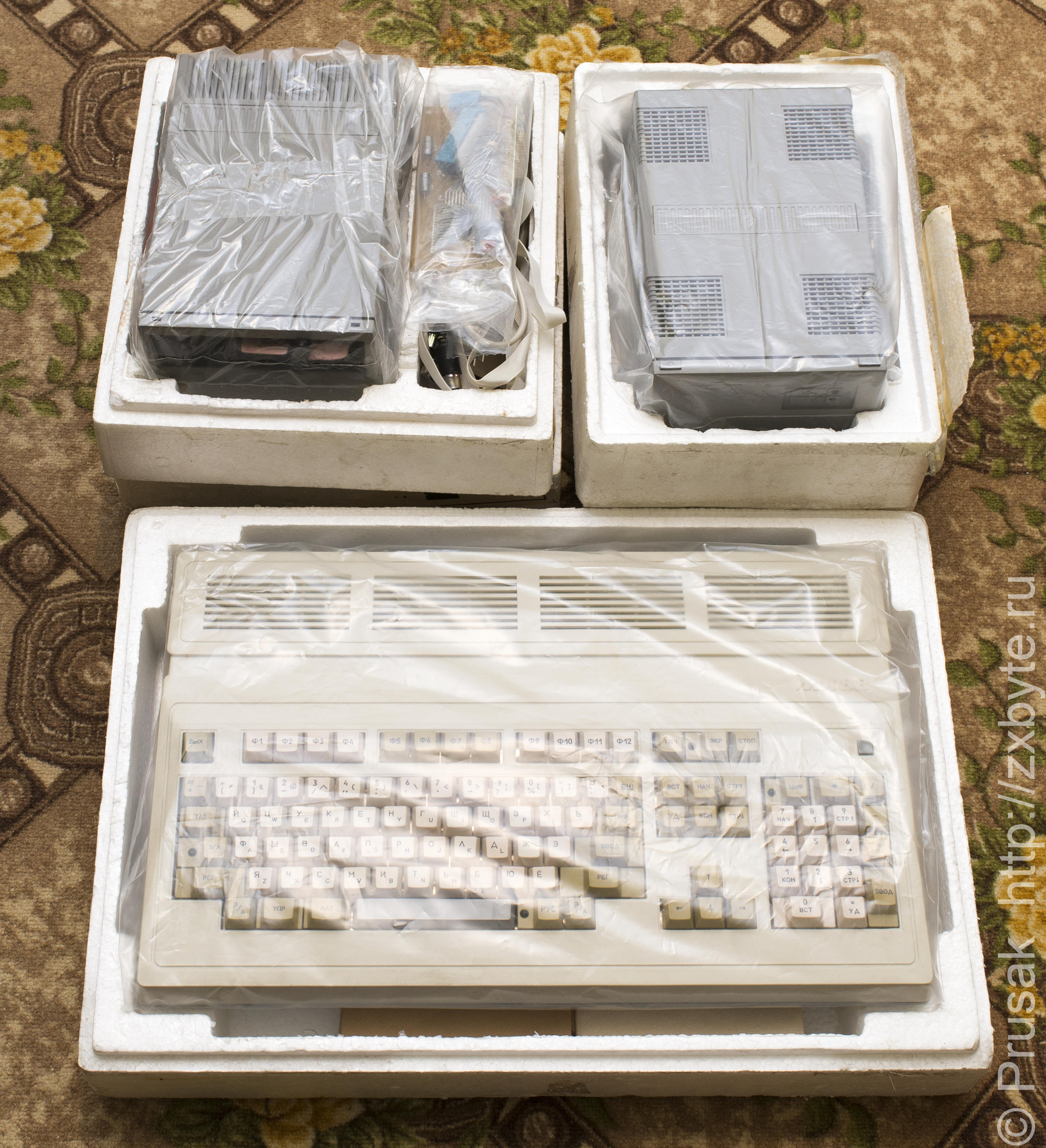

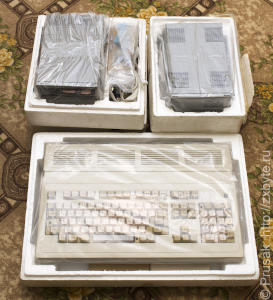

Компьютер МК-88.03 (Из коллекции Петриковчанина)
Компьютер МК-88.03 (Из коллекции Петриковчанина)
Компьютер МК-88.03 (Из коллекции Петриковчанина)

Компьютер МК-88.03 (Из коллекции Петриковчанина)
Компьютер МК-88.03 (Из коллекции Петриковчанина)
Компьютер МК-88.03 (Из коллекции Петриковчанина)
Компьютер МК-88.03 (Из коллекции Петриковчанина)
Компьютер МК-88.03 (Из коллекции Петриковчанина)

Исполнение МК-88.02

На корпусе компьютера написано, что это именно 02-е исполнение. Хотя по характеристикам не очень-то он подходит для исполнения 02. Объём оперативной памяти - 768К. Возможно дополнительная память была установлена уже после покупки (две линейки микросхем КР565РУ5 заменены на на КР565РУ7).

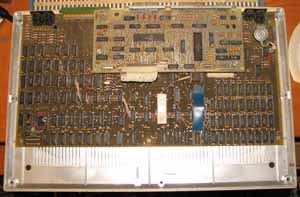

МК-88.02
МК-88.02

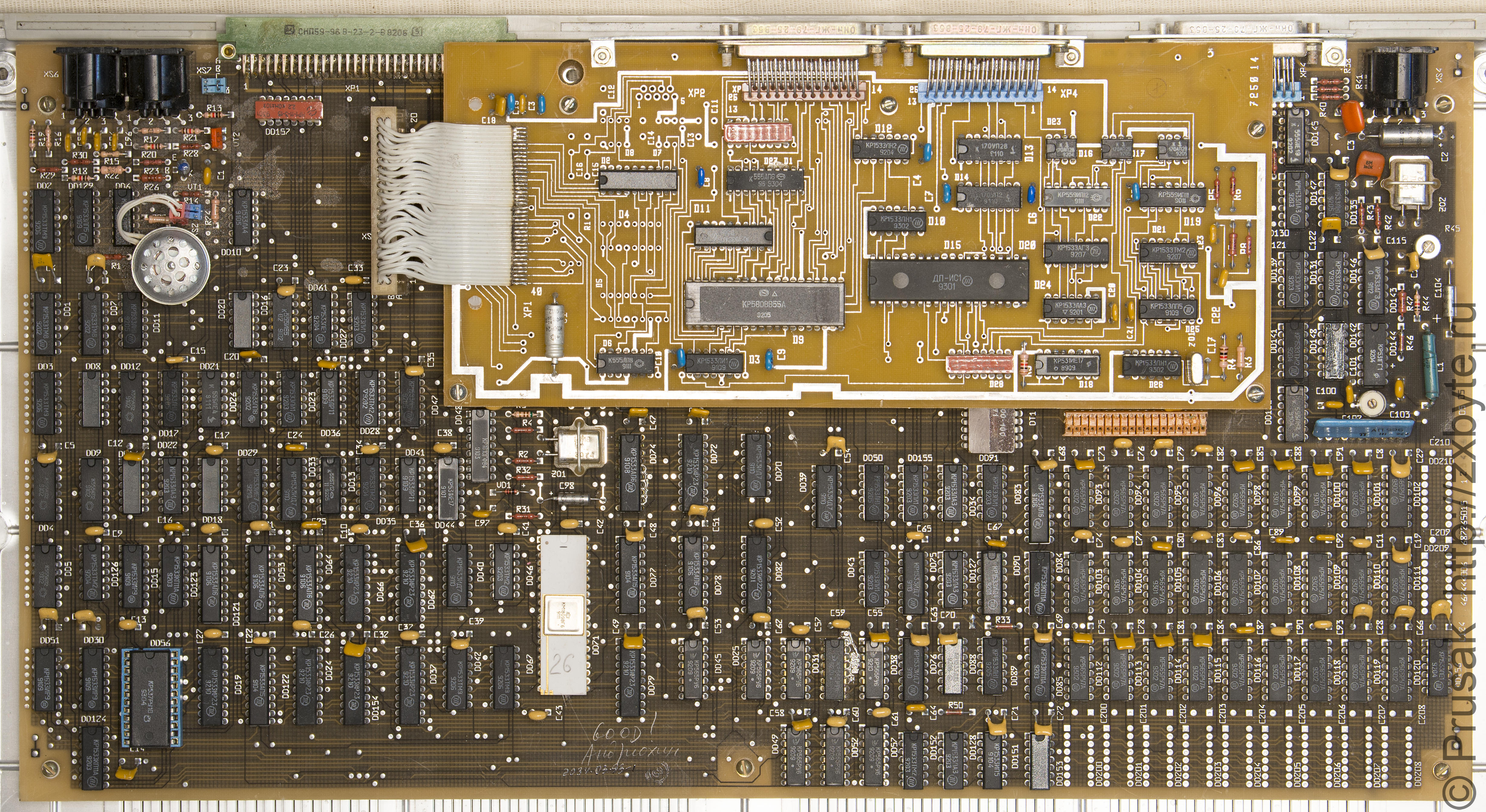

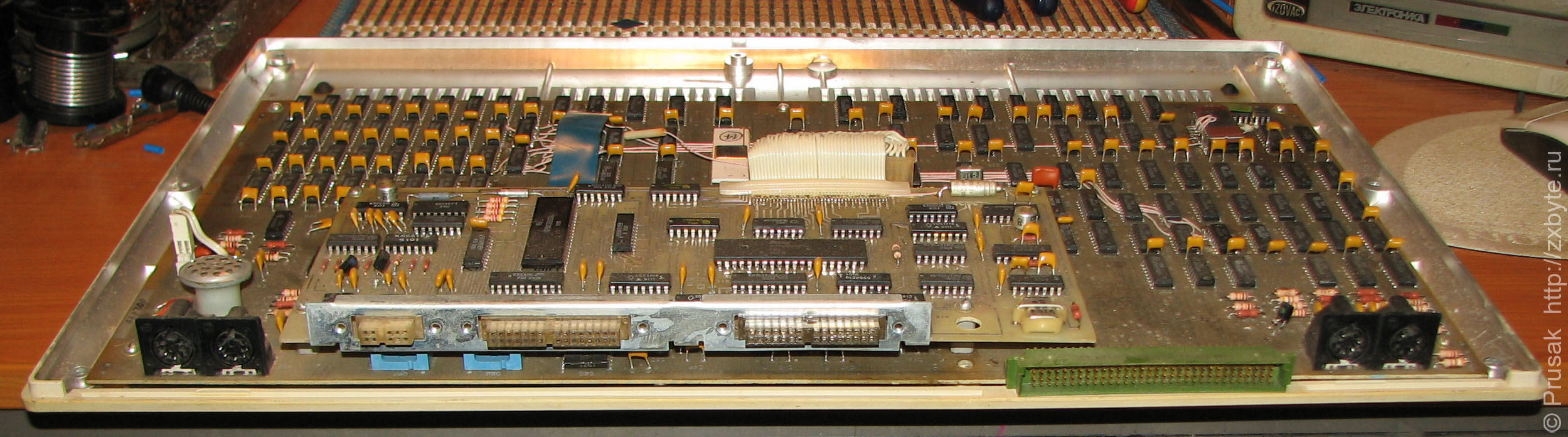

МК-88.02. Плата адаптеров
МК-88.02. Плата адаптеров
МК-88.02
МК-88.02. Плата адаптеров

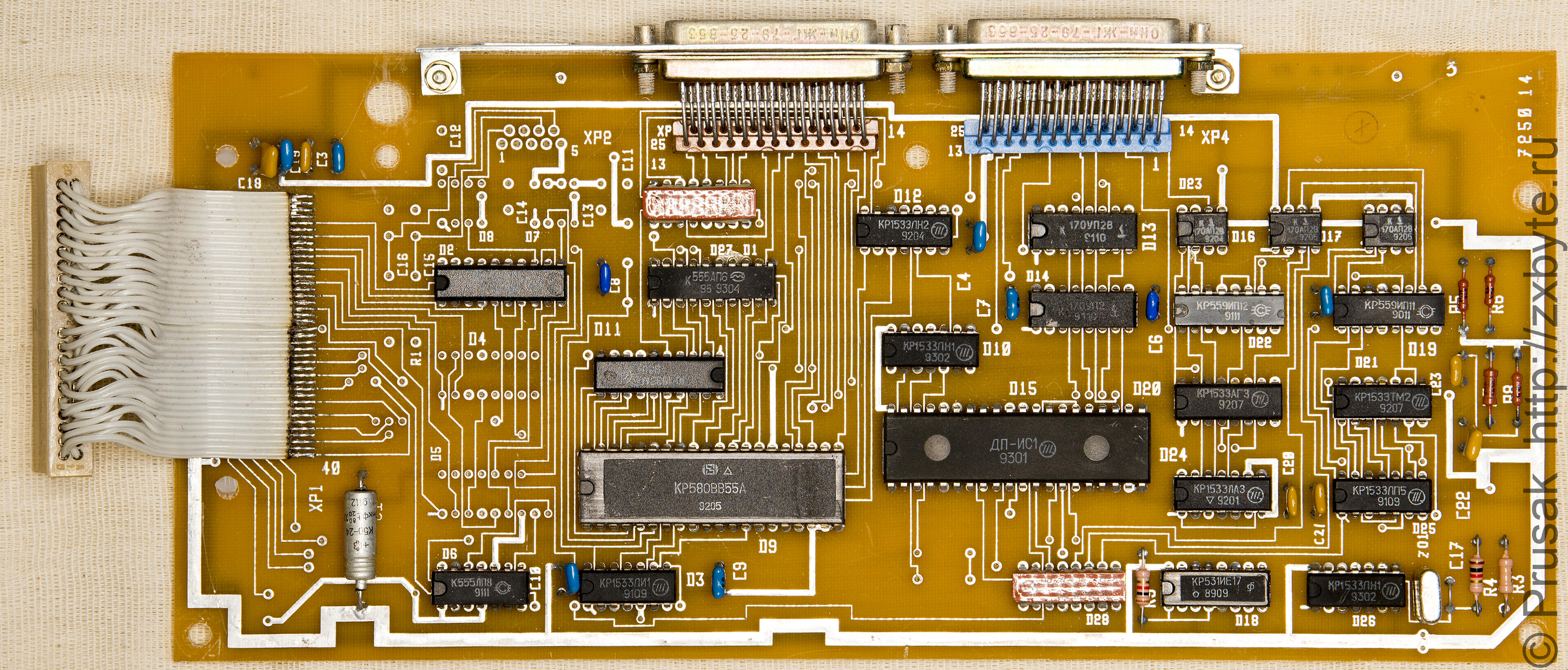

Контроллер дисковода (странно, но для исполнения 02 его вообще не должно быть), интерфейс принтера и джойстика располагались на отдельной плате - плате адаптеров.

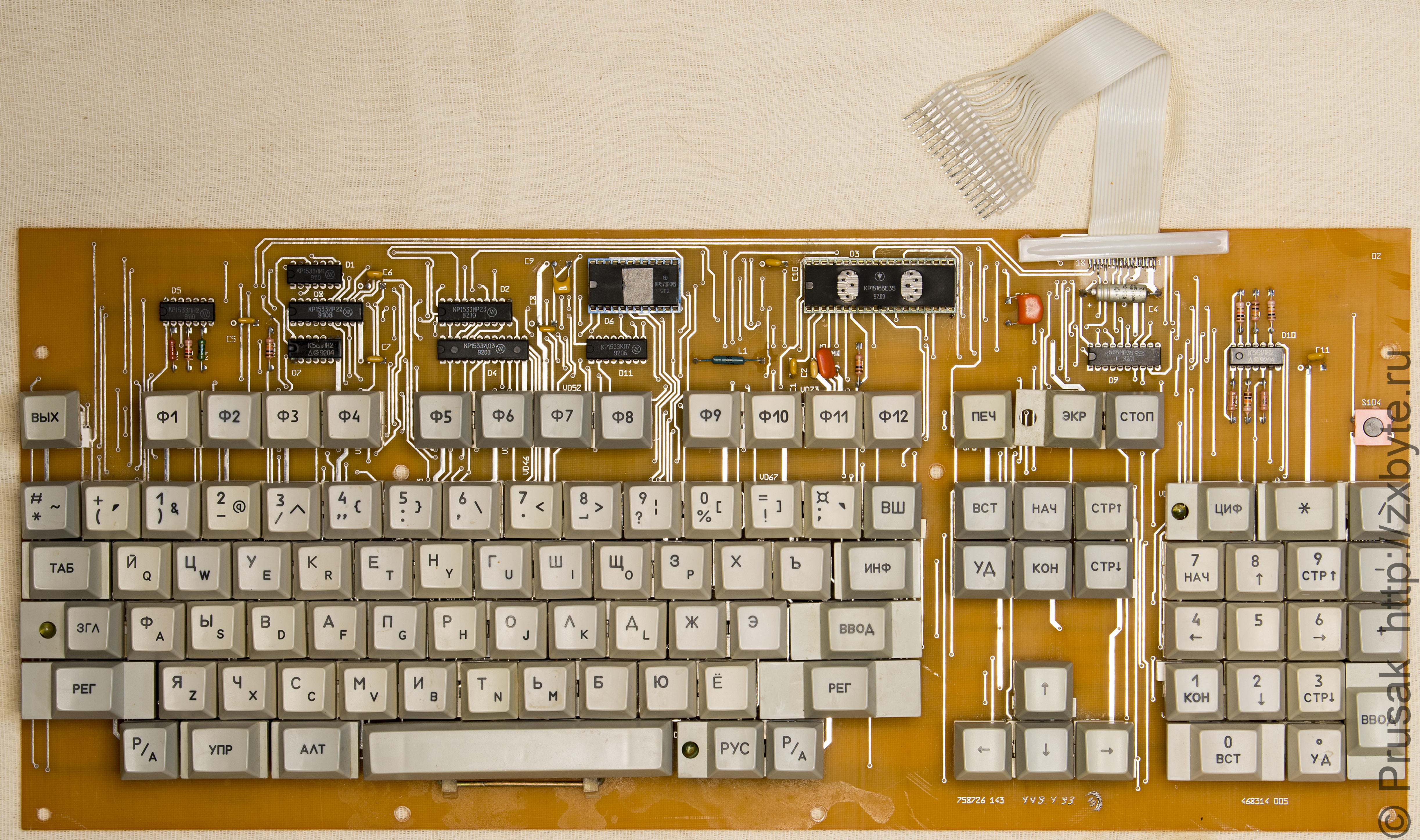

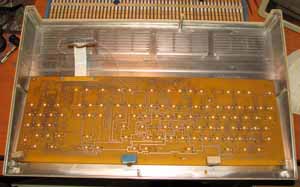

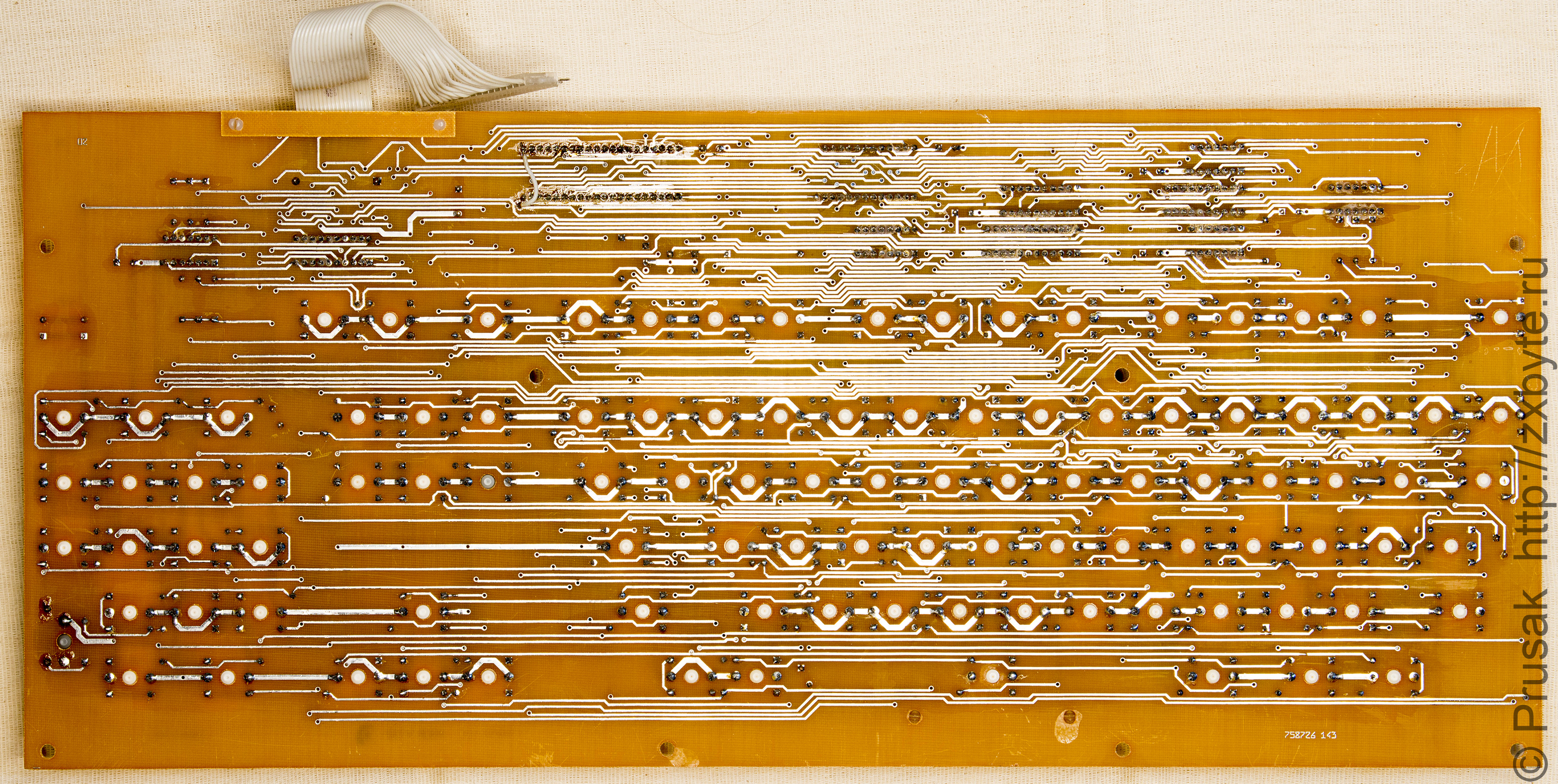

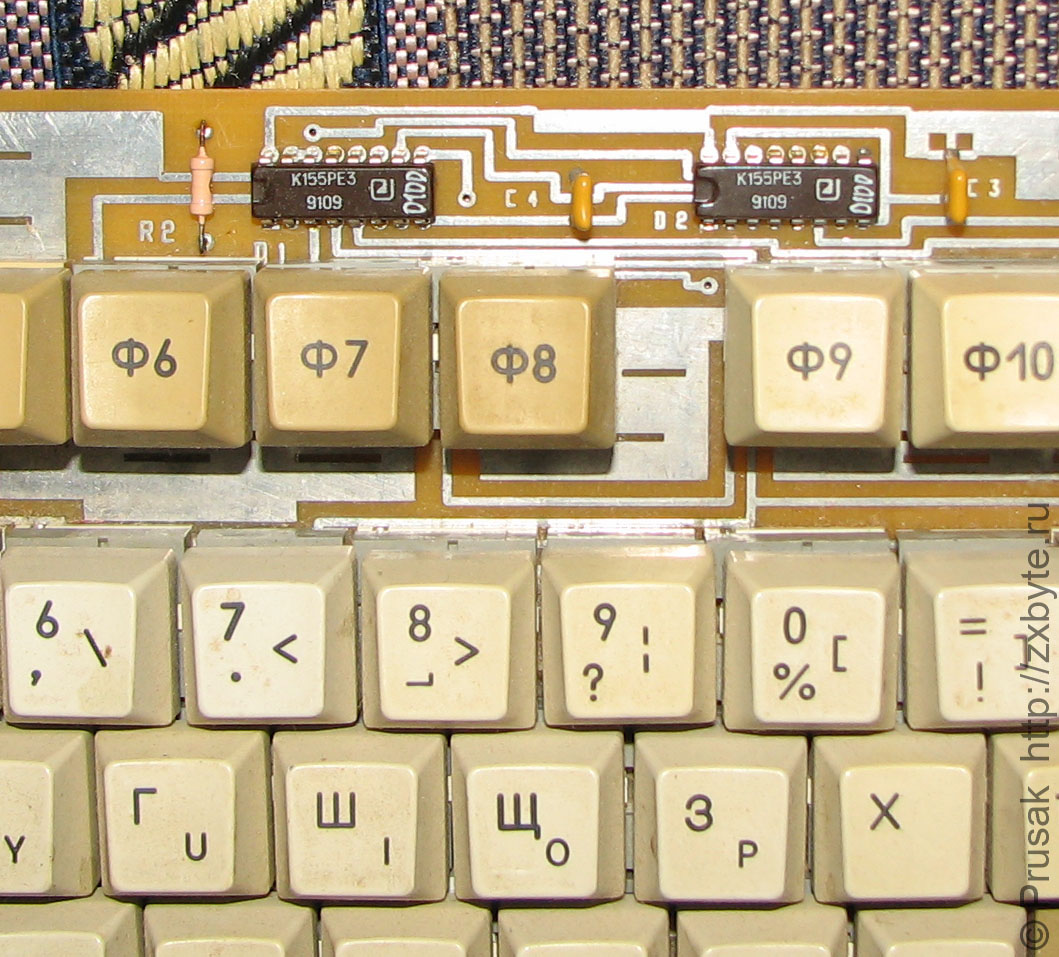

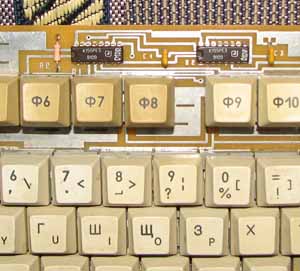

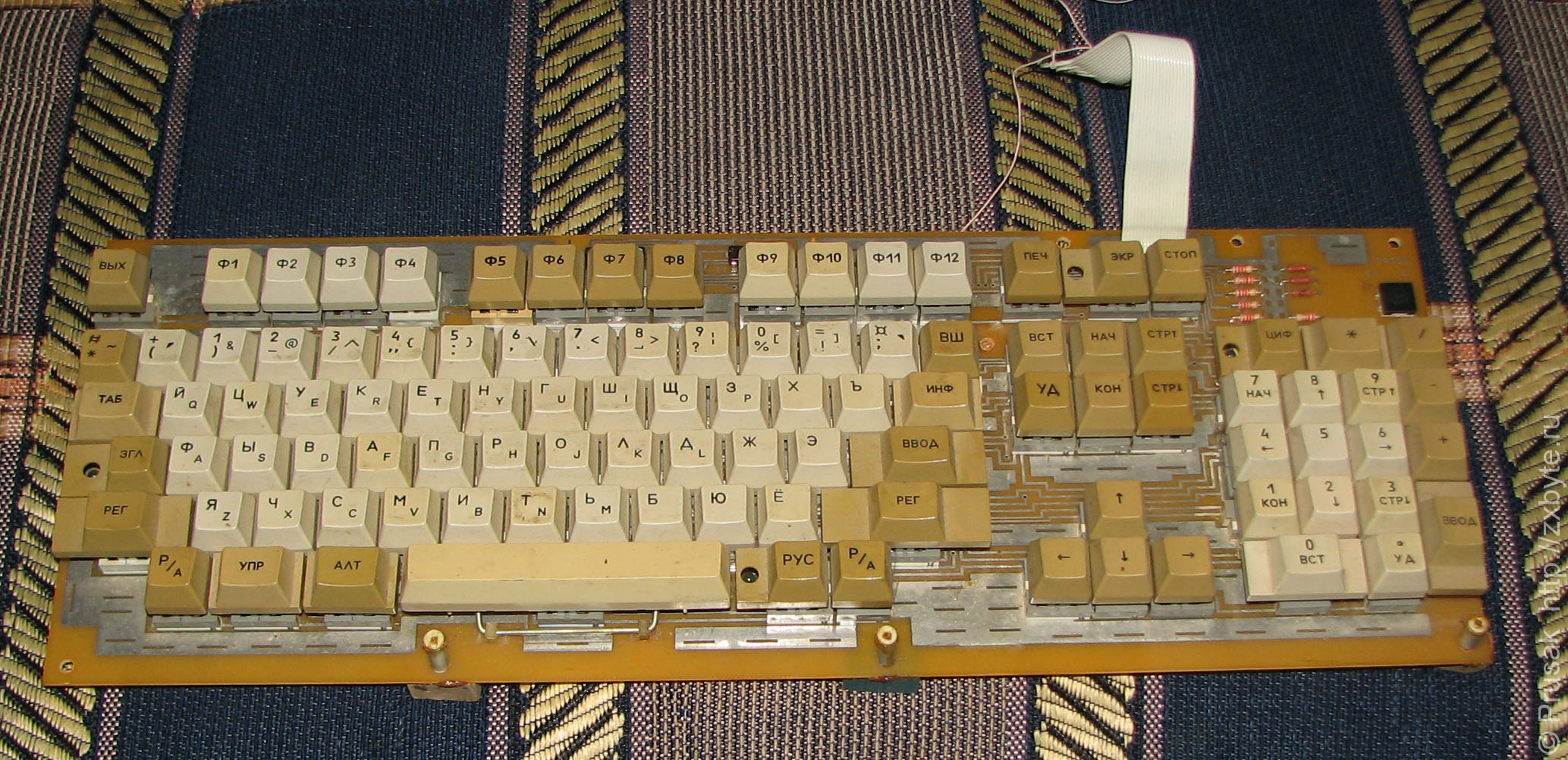

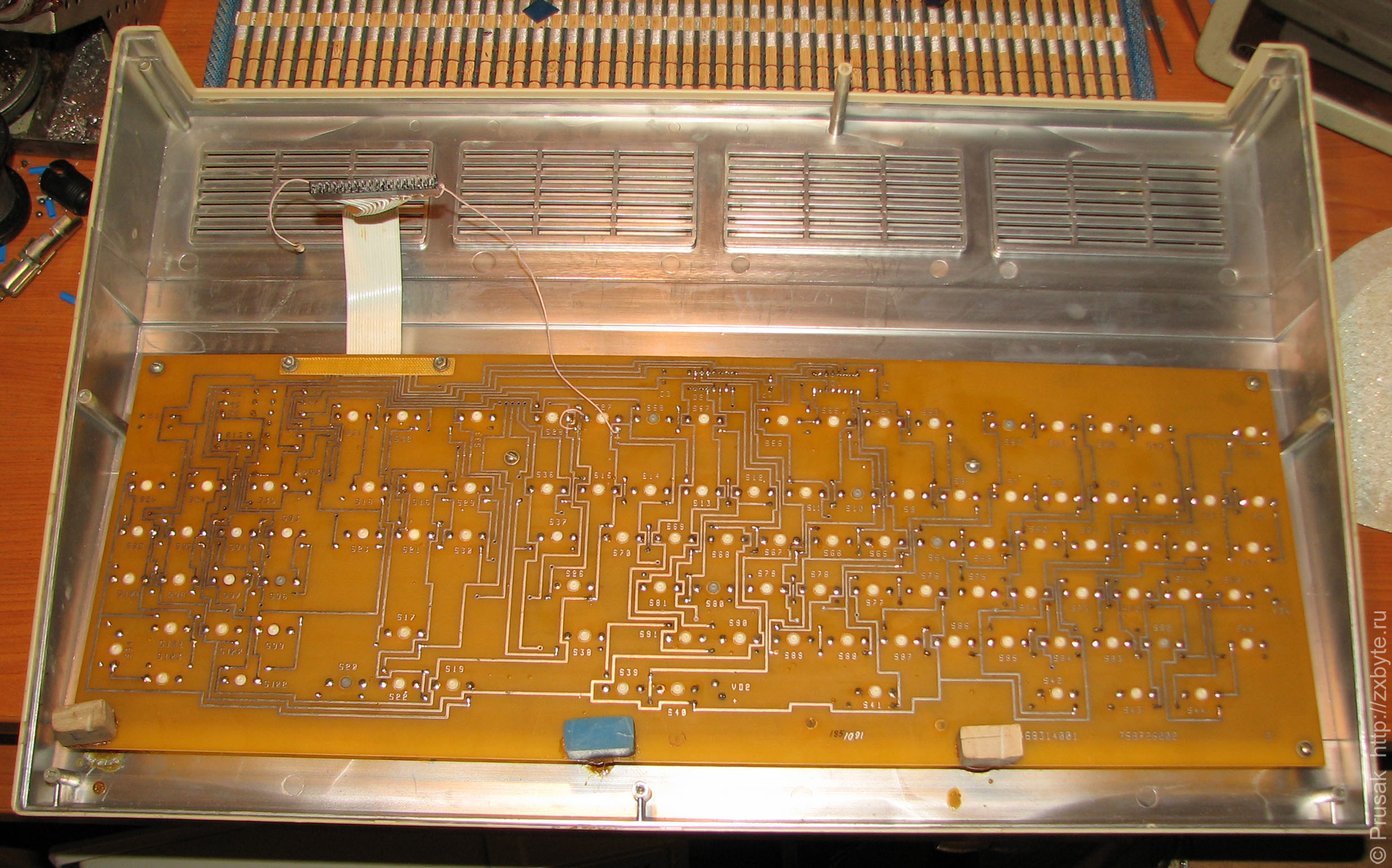

Клавиатура компьютера МК-88 ранних исполнений
Клавиатура компьютера МК-88 ранних исполнений
Клавиатура компьютера МК-88 ранних исполнений
Клавиатура компьютера МК-88 ранних исполнений
Клавиатура компьютера МК-88 ранних исполнений

Клавиатура компьютера МК-88 ранних исполнений
Клавиатура компьютера МК-88 ранних исполнений
Клавиатура компьютера МК-88 ранних исполнений

Исполнение МК-88.04

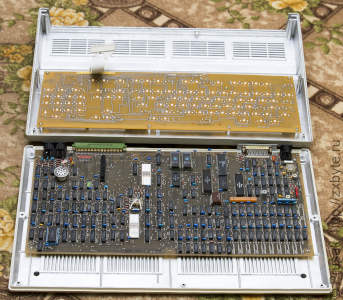

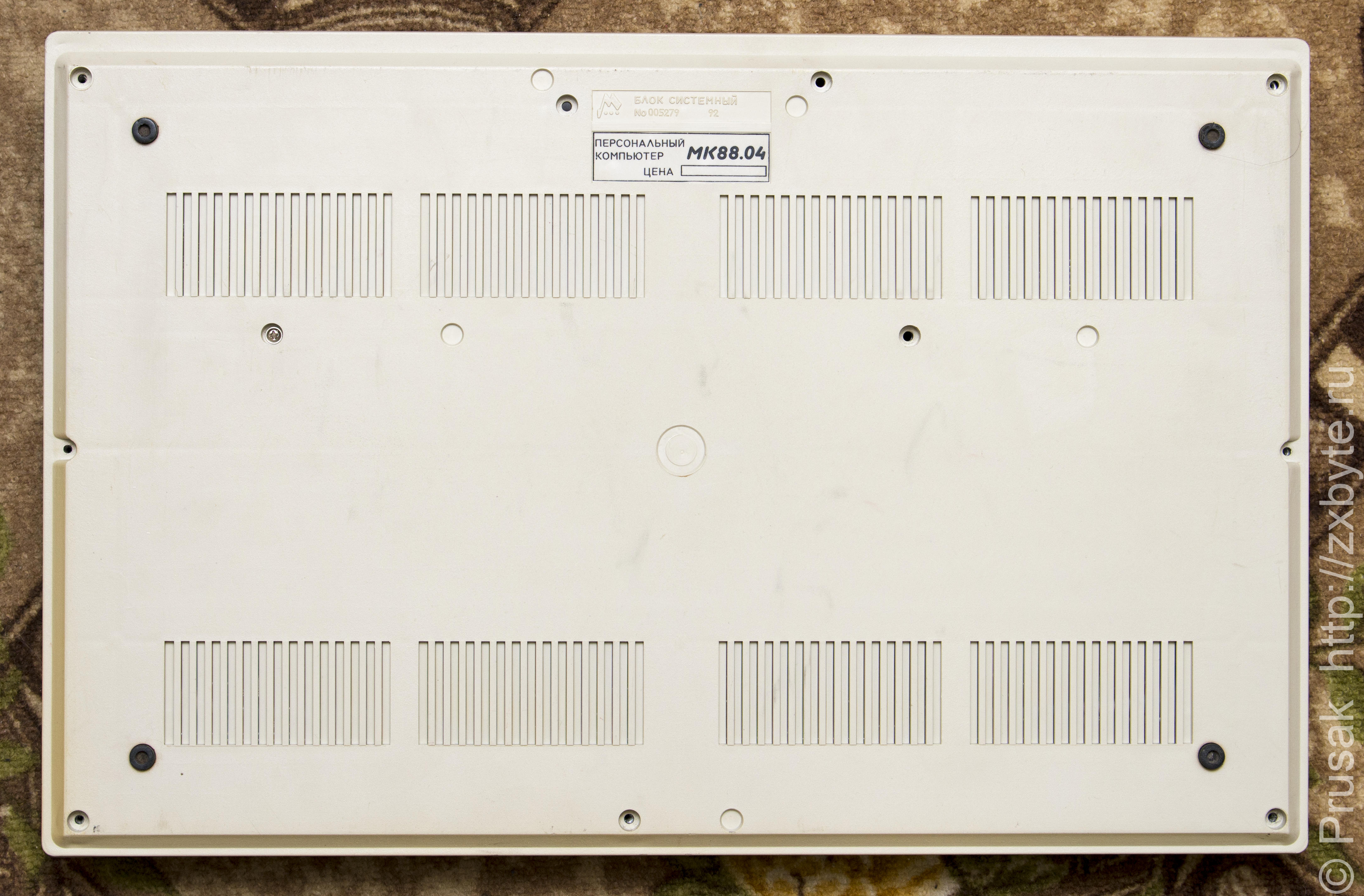

Компьютер МК-88.04 (Из коллекции silensilen)
Компьютер МК-88.04 (Из коллекции silensilen)
Компьютер МК-88.04 (Из коллекции silensilen)
Компьютер МК-88.04 (Из коллекции silensilen)
Компьютер МК-88.04 (Из коллекции silensilen)

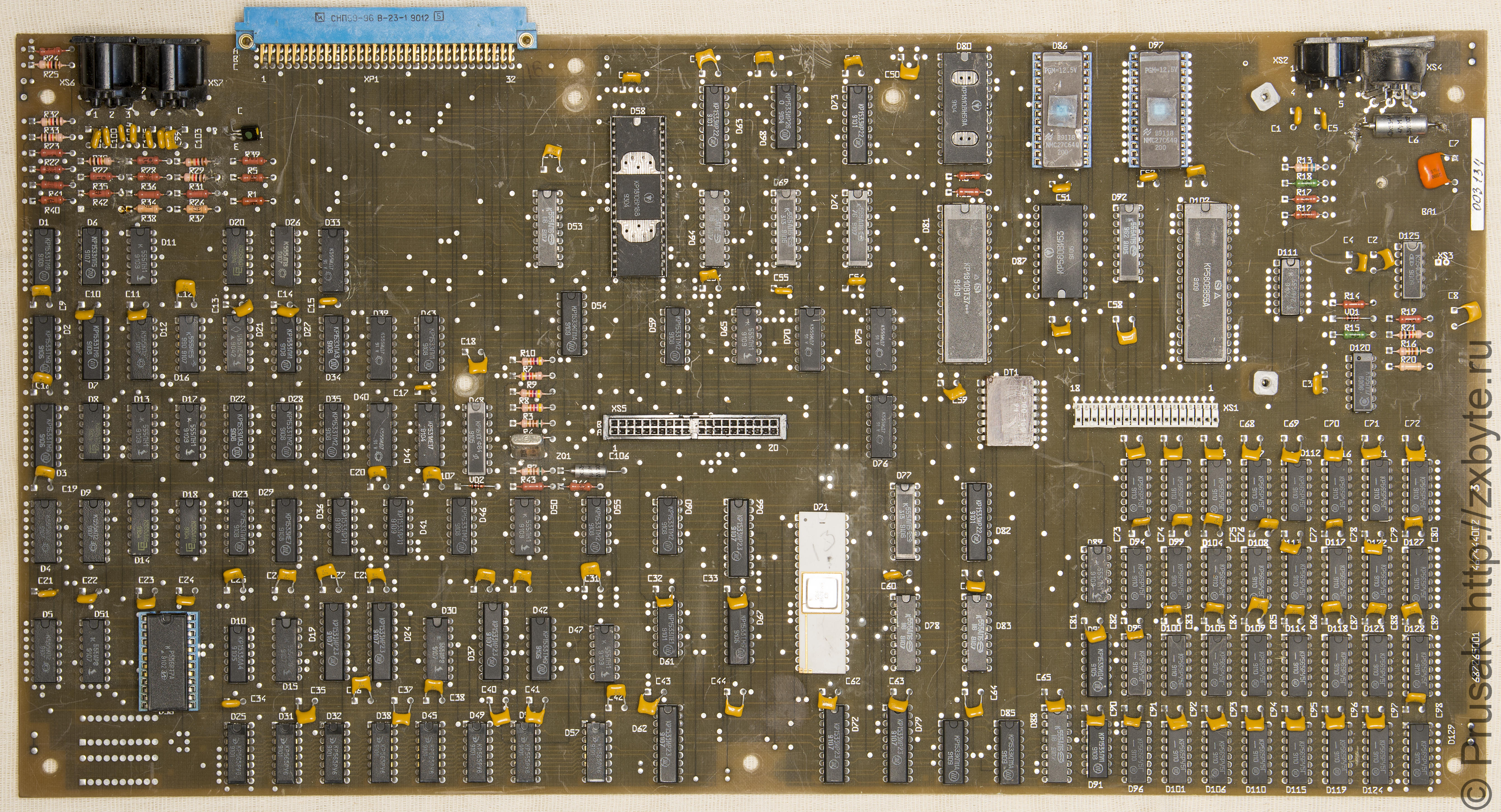

Плата компьютера МК-88.04 (Из коллекции silensilen)
Плата компьютера МК-88.04 (Из коллекции silensilen)
Плата компьютера МК-88.04 (Из коллекции silensilen)

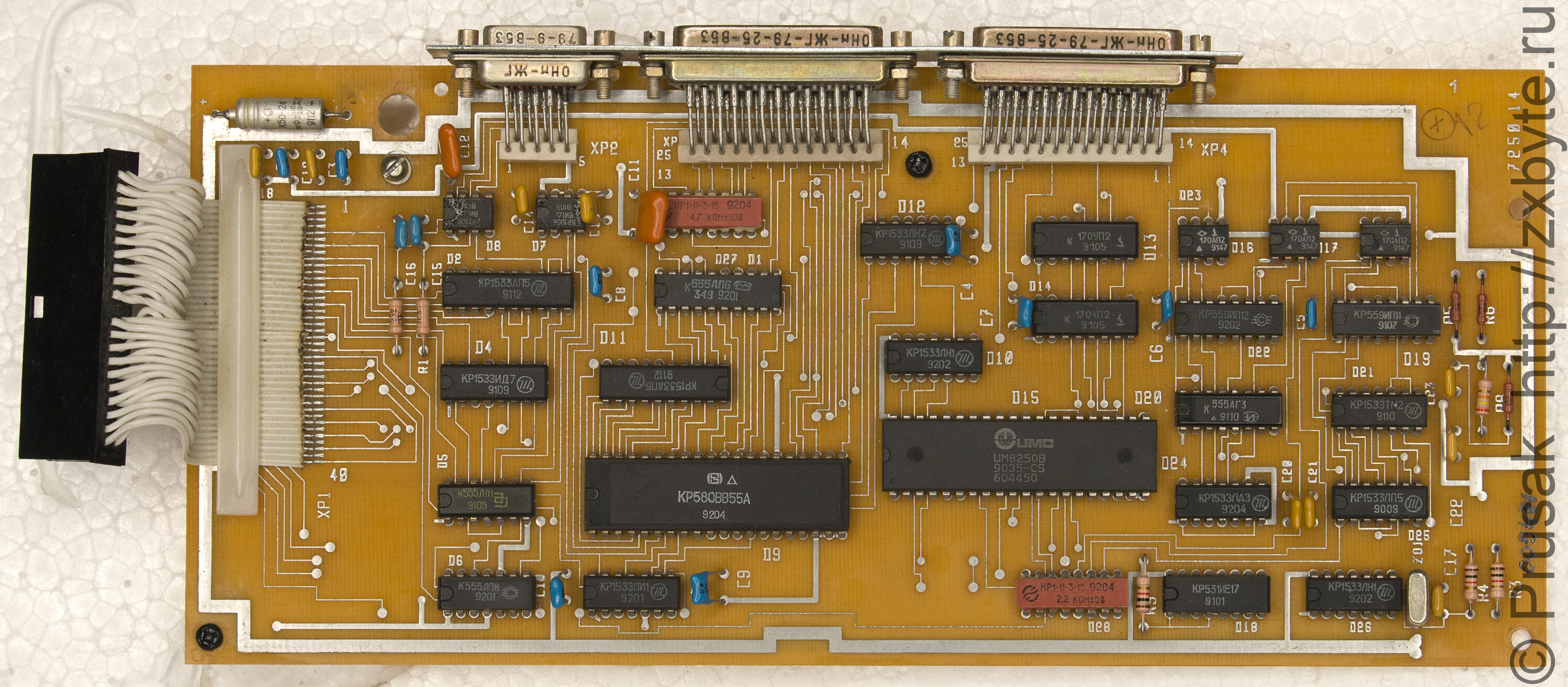

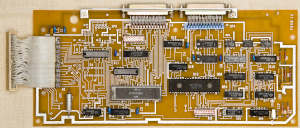

Плата адаптеров компьютера МК-88.04 (Из коллекции silensilen)
Плата адаптеров компьютера МК-88.04 (Из коллекции silensilen)
Плата адаптеров компьютера МК-88.04 (Из коллекции silensilen)

Исполнение МК-88.05

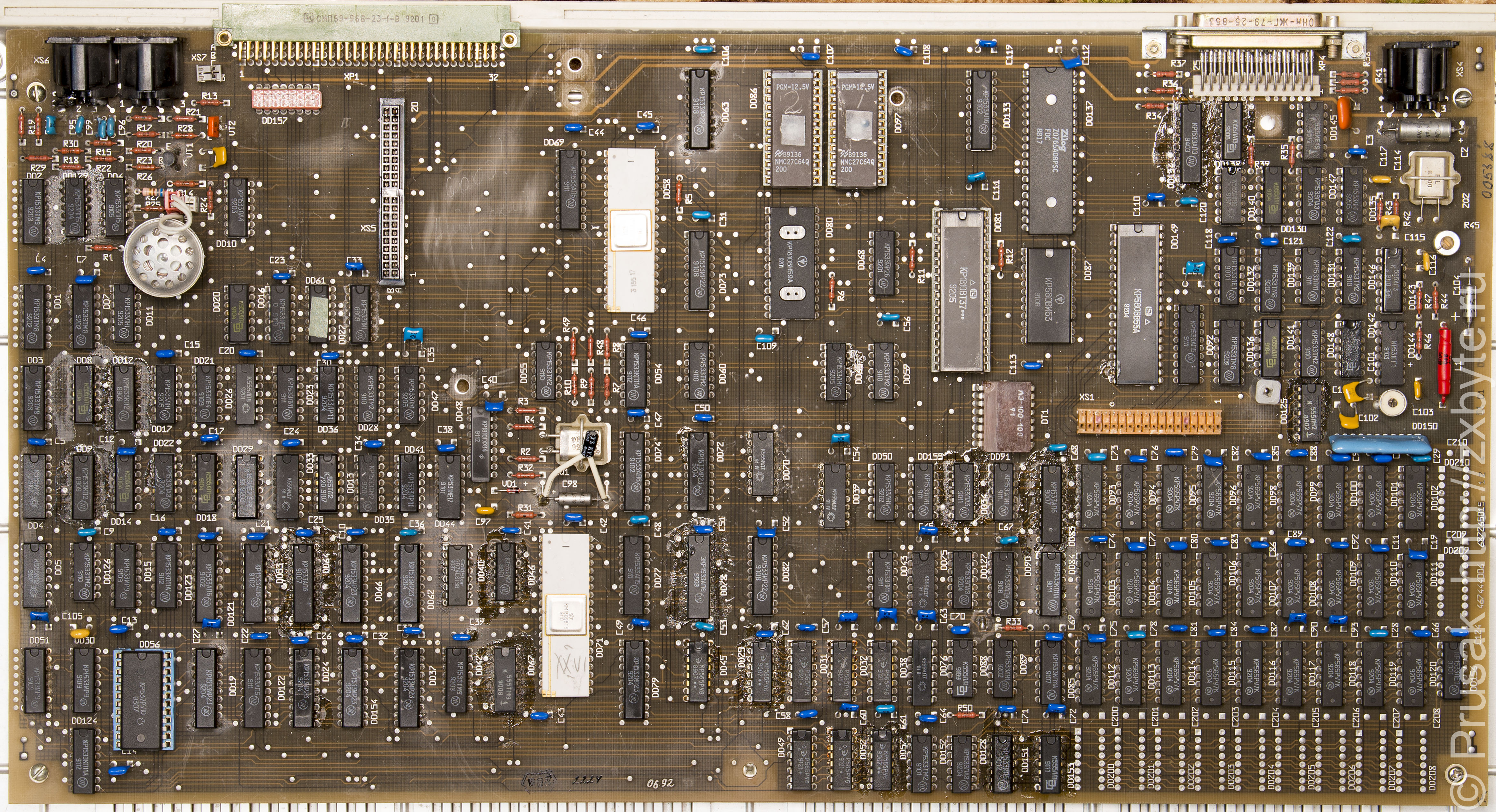

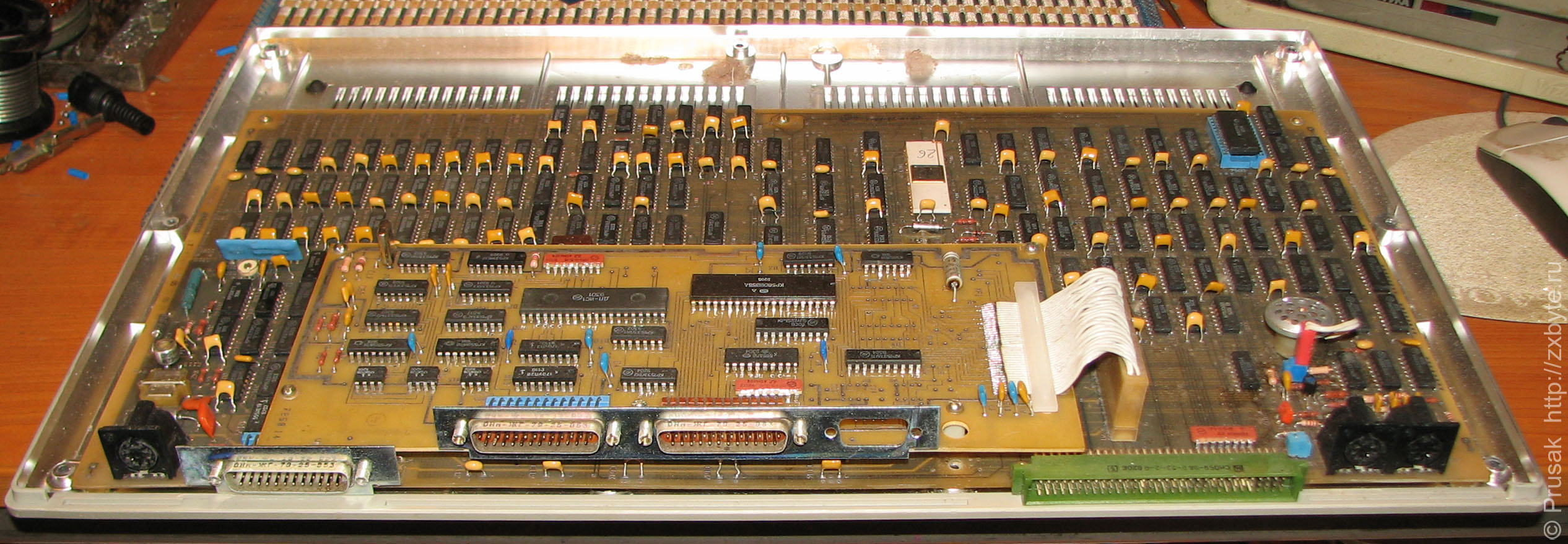

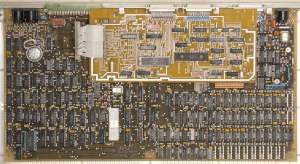

В этом исполнении 640К оперативной памяти. Плата перекомпонована по сравнению с исполнениями 00-03. Контроллер дисковода находится на основной плате. Разъём для подключения дисковода сменили на нормальный DB-25M. Магнитофонный интерфейс убран. На плате адаптеров расположены интерфейсы принтера и локальной сети. Интерфейса джойстика нет, но есть место на плате адаптеров для его установки.

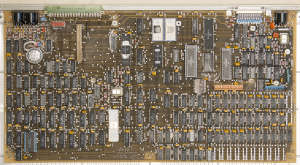

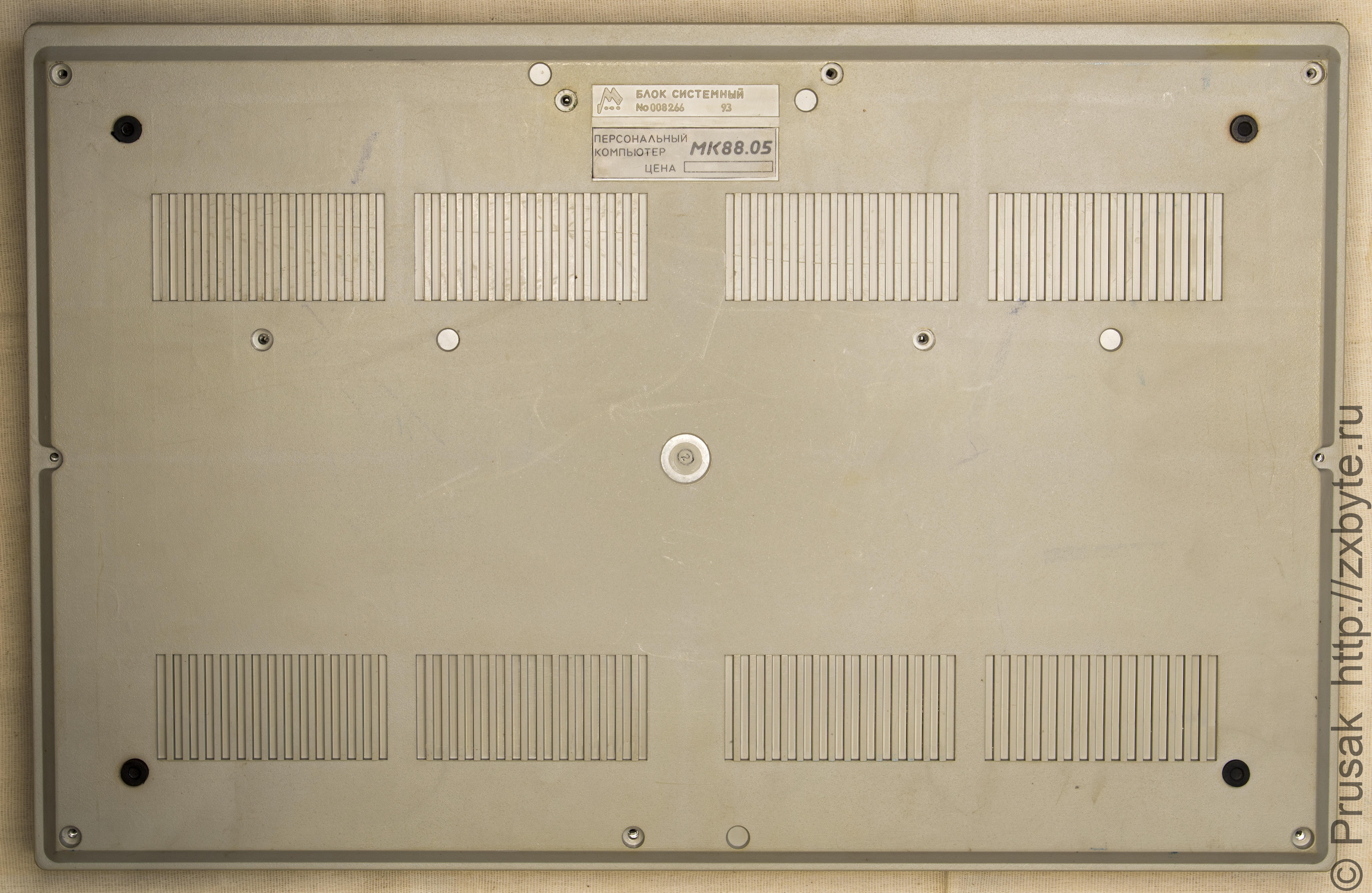

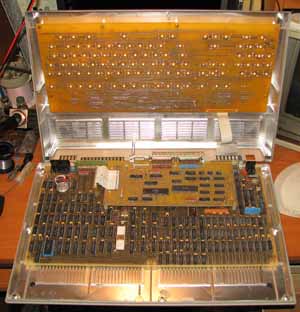

Компьютер МК-88.05
Компьютер МК-88.05
Компьютер МК-88.05
Компьютер МК-88.05
Компьютер МК-88.05

Компьютер МК-88.05
Компьютер МК-88.05
Компьютер МК-88.05
Компьютер МК-88.05
Компьютер МК-88.05

Компьютер МК-88.05
Компьютер МК-88.05
Компьютер МК-88.05
Компьютер МК-88.05
Компьютер МК-88.05

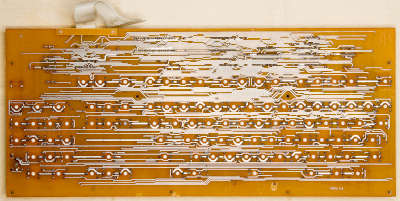

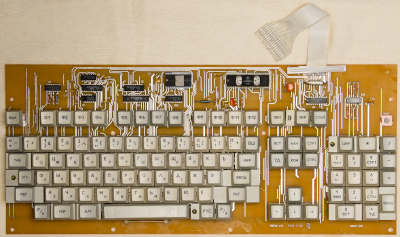

Клавиатура компьютера МК-88.05 активная, на микроЭВМ КР1816ВЕ35
Клавиатура компьютера МК-88.05 активная, на микроЭВМ КР1816ВЕ35
Клавиатура компьютера МК-88.05 активная, на микроЭВМ КР1816ВЕ35
Клавиатура компьютера МК-88.05 активная, на микроЭВМ КР1816ВЕ35
Клавиатура компьютера МК-88.05 активная, на микроЭВМ КР1816ВЕ35

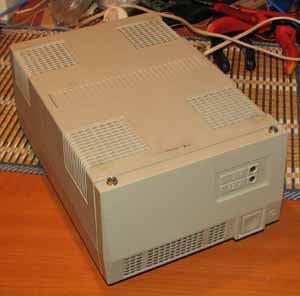

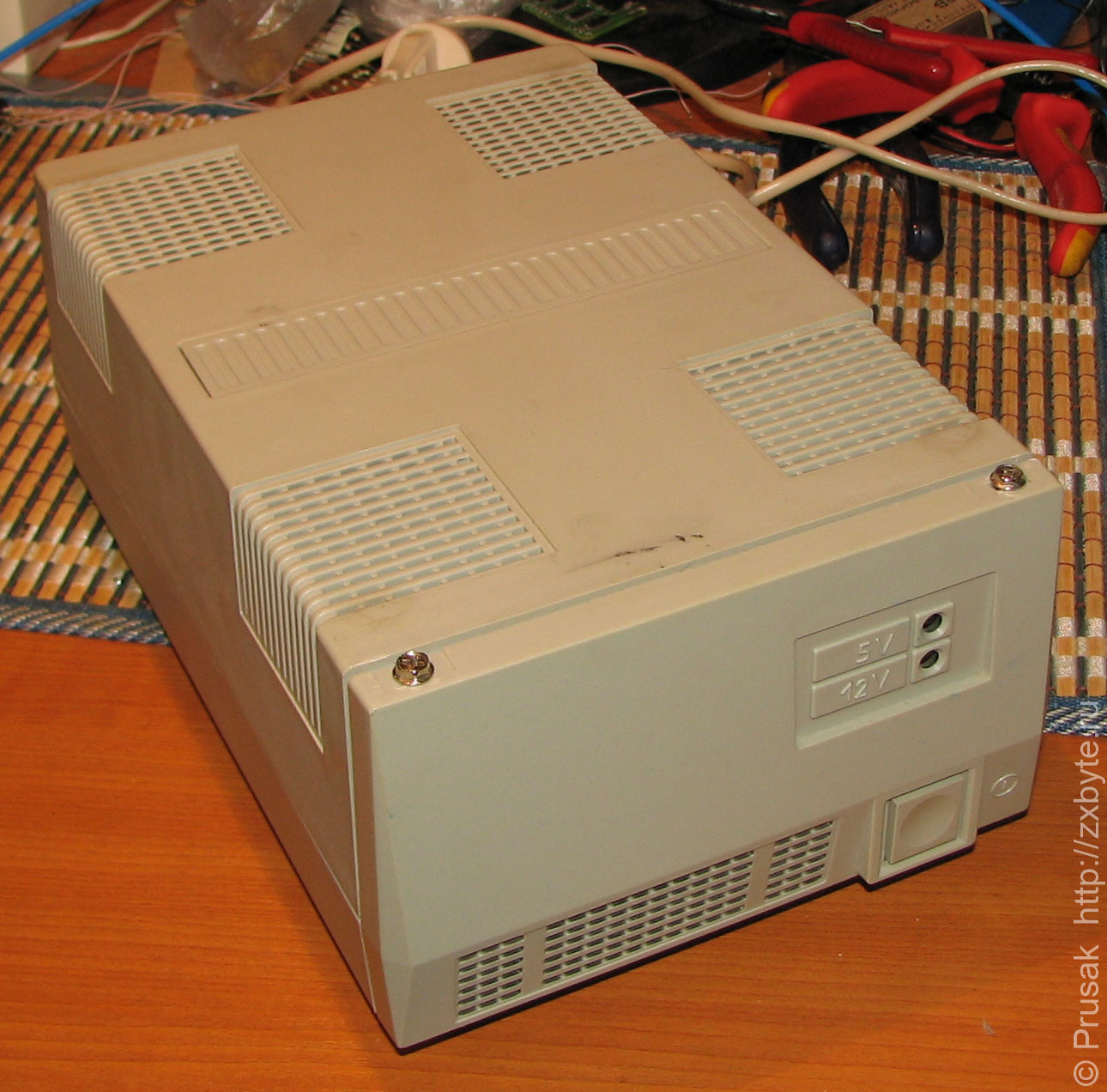

Источник питания для МК-88

Источник питания внешний, вырабатывает напряжения +5В и +12В. В силу своих параметров идеально подходит для питания ZX-Spectrum с дисководом.

Источник питания для МК-88
Источник питания для МК-88
Источник питания для МК-88

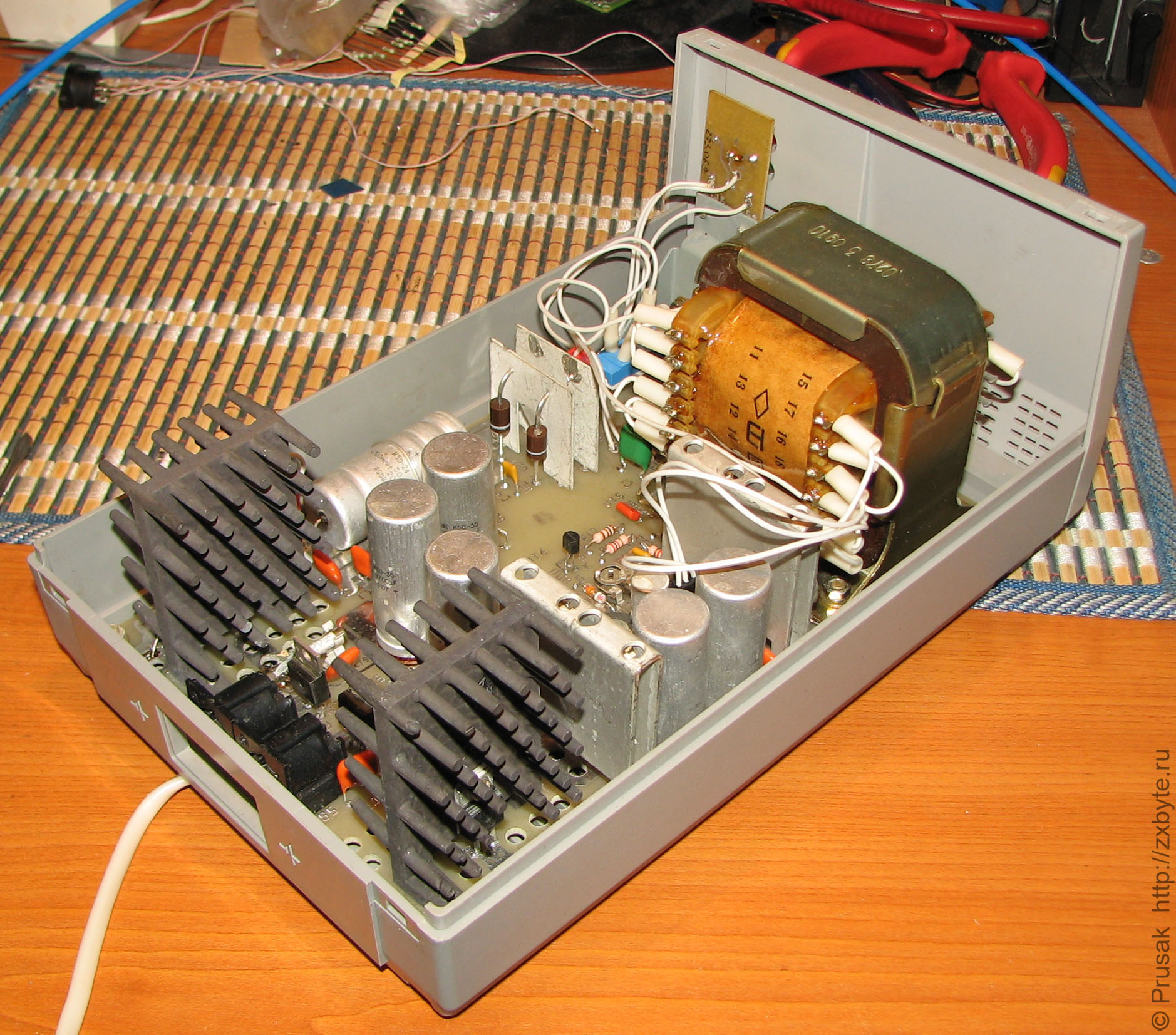

В исполнениях МК-88.00-03 источник питания сделан по трансформаторной схеме и довольно тяжёлый:

Трансформаторный источник питания для МК-88
Трансформаторный источник питания для МК-88
Трансформаторный источник питания для МК-88

В исполнениях МК-88.04-05 источник питания сменился на импульсный:

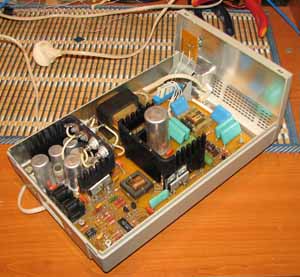

Импульсный источник питания для МК-88
Импульсный источник питания для МК-88
Импульсный источник питания для МК-88

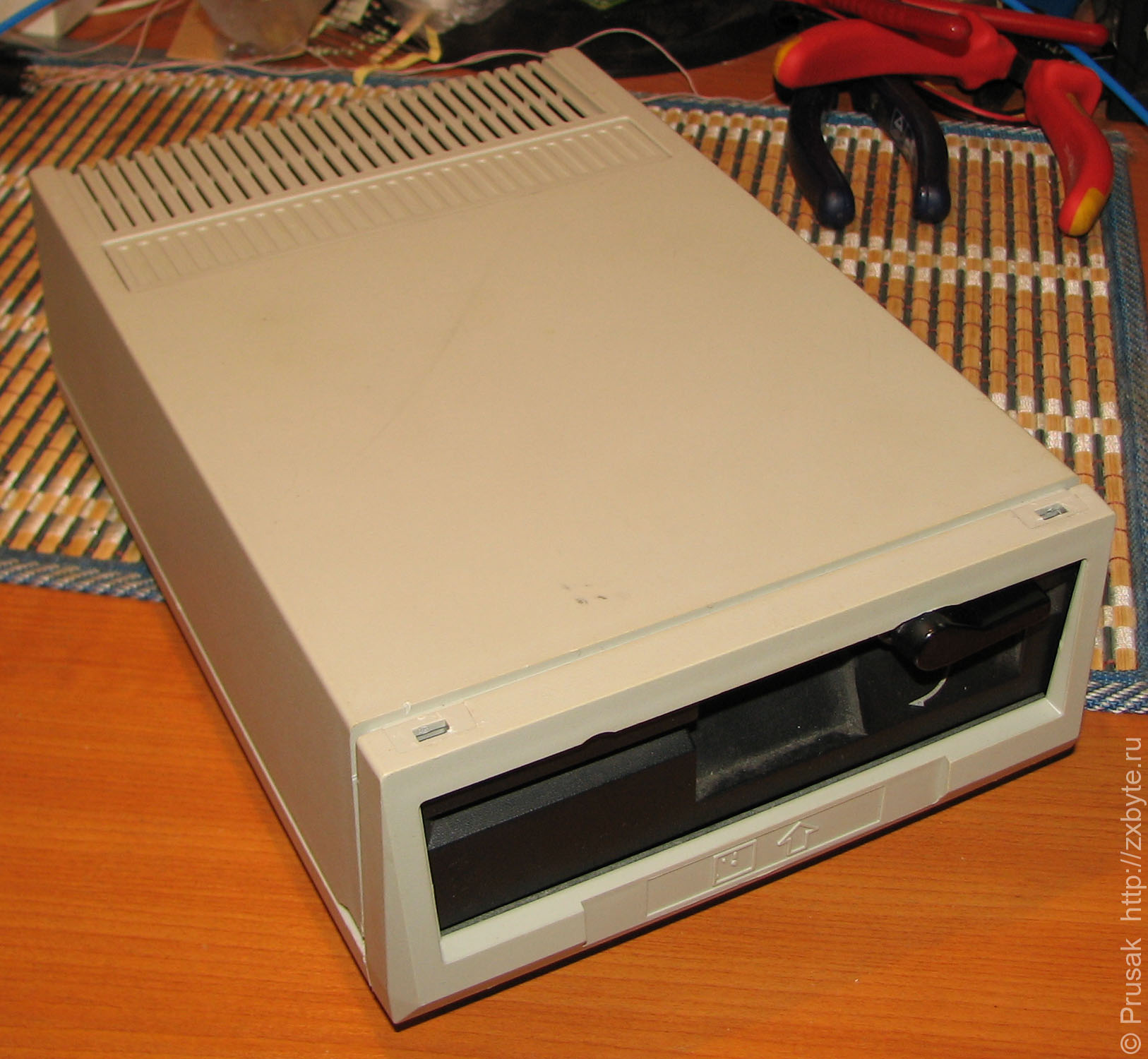

Дисковод из состава МК-88

Дисковод внешний. В корпус можно установить один дисковод, но контроллер дисковода может поддерживать два накопителя. Контроллер реализован на аналоге I8272 (КР1810ВГ72, Zilog Z0765). МК-88 рассчитан на работу с 40-дорожечными дисководами на 360К, хотя во всех известных мне экземплярах МК-88 стоят обычные 80-дорожечные дисководы, которые работают в режиме 40 дорожек (при позиционировании головка программно перескакивает через одну дорожку, что обеспечивает 40 дорожек на 80-дорожечном дисководе).

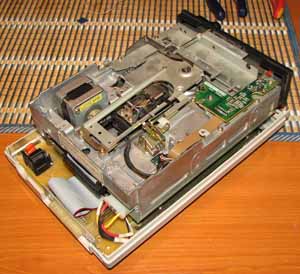

Дисковод компьютера МК-88
Дисковод компьютера МК-88
Дисковод компьютера МК-88
Дисковод компьютера МК-88
Дисковод компьютера МК-88

На фотографии выше "родной" шлейф дисковода с интерфейсным разъёмом заменен на кусок шлейфа от IBM PC. Сам дисковод (Teac) тоже не родной. Изначально там стоял МС-5311.

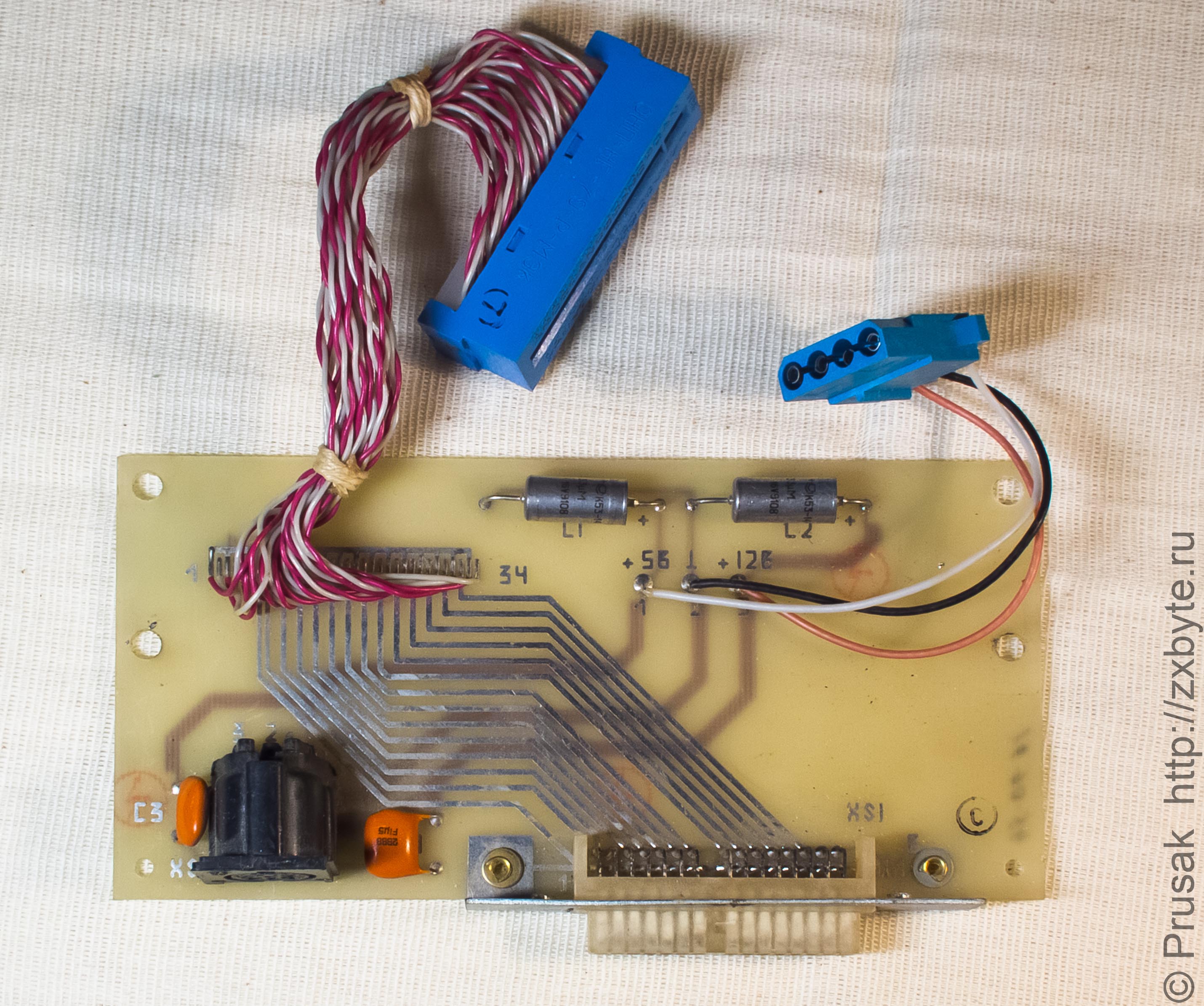

А вот сама плата с ″родным″ дисководным шлейфом
А вот сама плата с ″родным″ дисководным шлейфом
А вот сама плата с ″родным″ дисководным шлейфом

Расширение памяти МК-88

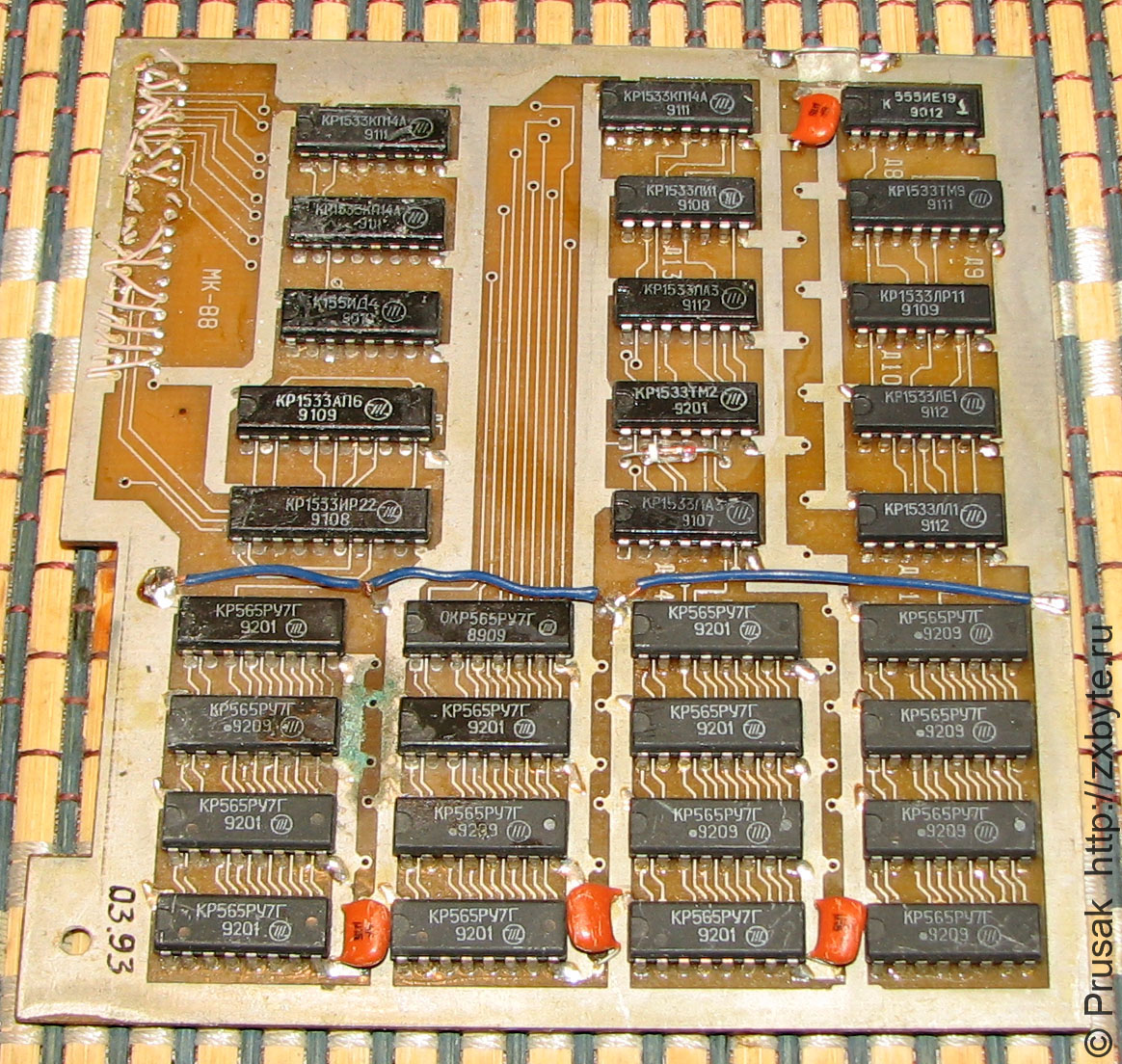

Для ранних исполнений МК-88 существовала плата дополнительной памяти на 512К, которая припаивалась к системному разъёму проводами:

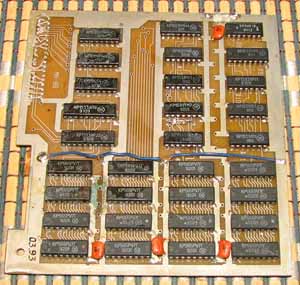

Плата расширения памяти для компьютера МК-88
Плата расширения памяти для компьютера МК-88
Плата расширения памяти для компьютера МК-88

Программное обеспечение МК-88

Поставлялось вместе с компьютером на 5-дюймовых дискетах:

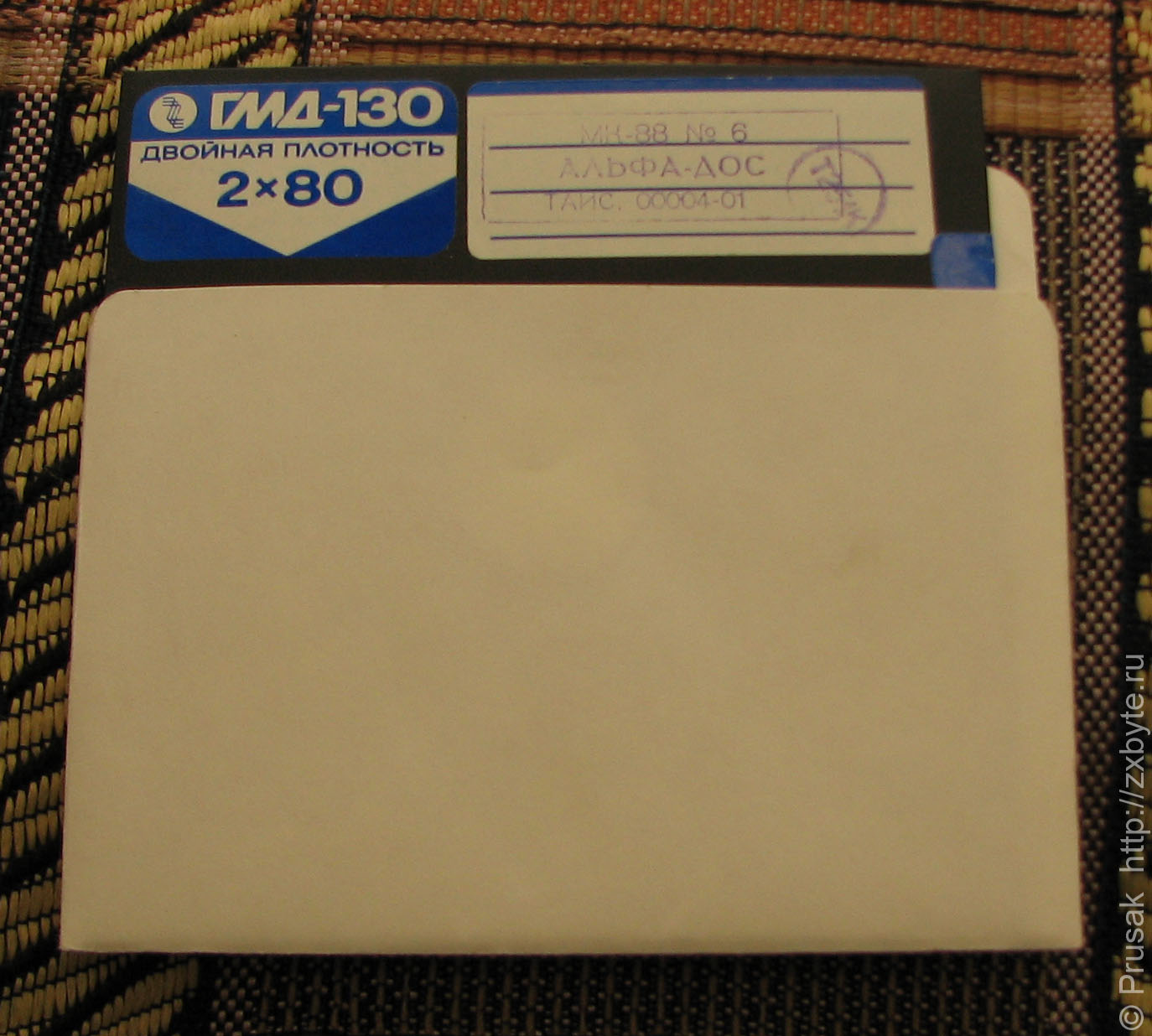

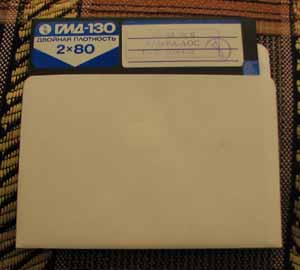

Дискета от компьютера МК-88 с Альфа-ДОС
Дискета от компьютера МК-88 с Альфа-ДОС
Дискета от компьютера МК-88 с Альфа-ДОС

"ТАИС" - код завода МПОВТ, который выпускал МК-88 и соответственно поставлял ПО к нему.

Дискет было шесть штук:
Диск 1 - Средства тестовые программные;
Диск 2 - Прикладные программы на языке Бейсик, самоучитель программирования на языке Бейсик;
Диск 3 - Прикладные программы - игры;
Диск 4 - Текстовый редактор "Крок";
Диск 5 - Бейсик М86 и программа обучения работе на ПЭВМ;
Диск 6 - Операционная система Альфа-ДОС.

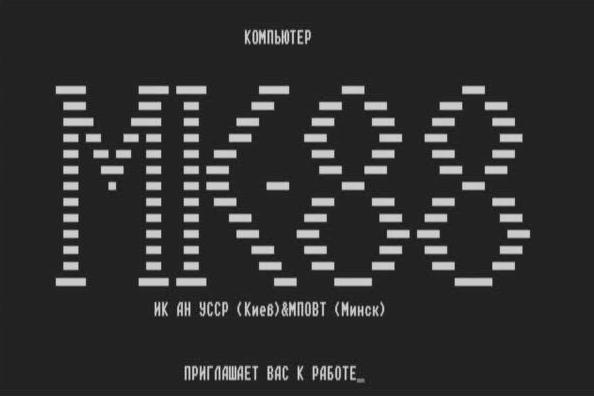

Заставка при включении компьютера
Заставка при включении компьютера

Реклама МК-88 в прессе

Реклама МК-88 была в журнале "Техника-молодёжи" №9 за 1991 год на четвёртом листе обложки:

Реклама компьютера МК-88
Реклама компьютера МК-88
Реклама компьютера МК-88

Документация, программное обеспечение и другая информация по МК-88

Скачать:
Руководство по эксплуатации и схема МК-88 исполнений 00-03
Руководство по эксплуатации и схема МК-88 исполнений 04 и 05
Программное обеспечение МК-88. Прикладные программы. Описание применения
Программное обеспечение МК-88. Формуляр
Самоучитель программирования на языке Бейсик. Руководство пользователя
Статья "Модуль расширения ОЗУ для компьютера МК-88". В статье описывается расширение памяти первых исполнений МК-88 до 640К. Статья опубликована в журнале "Радиолюбитель №7 1995"
Программное обеспечение
IMA2FLP - программа для работы с посекторными образами *.ima дискет MS-DOS на Спектруме. Программа рассчитана на работу в ОС iS-DOS и TASiS
Образ дискеты №1 из комплекта МК-88. "Средства тестовые программные"
Образ дискеты №2 из комплекта МК-88. "Прикладные программы на языке Бейсик, самоучитель программирования на языке Бейсик"
Образ дискеты №3 из комплекта МК-88. "Игры"
Образ дискеты №4 из комплекта МК-88. "Текстовый редактор Крок"
Образ дискеты №5 из комплекта МК-88. "Бейсик М86 и программа обучения работе на ПЭВМ"
Образ дискеты №6 из комплекта МК-88. "ПО ЭВМ ЕС Альфа ДОС"
Дискета с играми для МК-88, найденными где-то в просторах интернета. Игры:
MOONBUGS (+)
PATROL (-)
ROUND42 (+)
CHESSTR (+)
Знаком (+) отмечены игры, которые удалось удачно запустить на МК-88
Дискета с играми для МК-88, найденными где-то в просторах интернета. Игры:
PIPMANIA (-)
REVERSI (+)
UGLOTR (+)
PACKMAN (-)
Знаком (+) отмечены игры, которые удалось удачно запустить на МК-88
Прошивки ПЗУ
Прошивки ПЗУ МК88.02 (БСВВ 3.90)
Прошивки ПЗУ МК88.05 (БСВВ 3.92)
Прошивка ПЗУ знакогенератора (КР556РТ7) для МК-88 исполнений 00-03
Прошивка ПЗУ клавиатуры (КР573РФ5) для МК-88.05
Прошивки ПЗУ клавиатуры (К155РЕ3) для МК-88.01Считыванием ПЗУ занимался Дмитрий (г. Санкт-Петербург)
