Дисководы Teac

Данные в этом разделе далеко не самые полные и явно нуждаются в дополнении и исправлении. По мере накопления материала по дисководам Teac раздел будет дополняться и корректироваться.

Руководство по настройке перемычек дисководов Teac для работы с ZX-Spectrum

Порядок установки перемычек для каждой версии платы для работы дисковода с ZX-Spectrum находится в описаниях самих плат. Действуем следующим образом:

- в первую очередь имеет смысл попробовать расшифровать обозначение накопителя. Уже по обозначению модели можно примерно определить может ли дисковод работать в требуемом для ZX-Spectrum режиме DS,DD. К примеру, если дисковод односторонний или 40-дорожечный, то нет никакого смысла смотреть какие у него перемычки. И так ясно, что для использования с ZX-Spectrum такой привод непригоден. На всякий случай напомню: для работы с ZX-Spectrum требуются дисководы с параметрами: 80 физических дорожек, две головки (Double Side, DS), режим Dobule Density (DD), скорость вращения диска - 300 об/мин. Более коротко - DS,DD;
- смотрим описание версий плат дисководов Teac;
- определяем по фотографии какой версии у нас плата (кроме этого версия платы подписана на шильдике, приклеенном на задней стенке привода);
- если в этой статье нет описания вашей платы, значит дисковод с такой версией платы мне ещё не попадался, и я, соответственно, не смог разместить информацию по ней на сайте;
- читаем в описании платы сможет ли она вообще поддерживать работу в режиме DS,DD для работы с ZX-Spectrum;
- если да, ставим перемычки (фото установки перемычек для ZX-Spectrum есть в описании каждой платы, поддерживающей режим DS,DD).

Teac FD-55

Расшифровка обозначения модели:

Предположим, маркировка такая: TEAC FD-55GFR 142-U:

Teac FD-55GFR 142-U

  • Литера G : умеет работать в режиме HD, т.е. 1.2Мб. Если таковой литеры нет, то в режиме HD работать не умеет.

  • Литера F: умеет работать в режиме 720 Кбайт и ниже - две стороны двойной плотности (DS,DD).
  • Что может быть вместо F:
    A - односторонний одинарной плотности - ака 180 Кбайт (редкая штука);
    B- двухсторонний одинарной плотности - ака 360 Кбайт;
    E- односторонний двойной плотности - ака 360 Кбайт, типа как на "Искра - 1030".

  • Литера R - это третье поколение флопов FD-55 , V - второе, без литеры - первое.
  • Для однозначности: модель типа Teac FD-55GBR существовать не может (GR - работает только в режиме HD, в нём нет перемычек для установки скорости вращения диска 300 об/мин, которая требуется для режимка 360 КБ).

  • Далее 142 - версия платы MFD Control - плата управления (их версий насчитывается минимум 16). Вот почему на разных дисководах Teac в разных местах перемычки...
  • Номер длиной 4 цифры - производитель Малайзия, 3 цифры - Япония (кстати, у первых шильдик на белом фоне, а у японцев на серебряном).

    Японец плох тем, что провода к головам паяные и, бывает, отрываются. У малазийца - гибкий шлейф вечный, но из-за более современной конструкции головки у лицензиата бывают промахи при записи на GFR моделях дискет 360 Кбайт (много магнитного шума получается). К ZX-Spectrum никаким боком это обстоятельство не относится.

    Очевидно, что для использования на ZX-Spectrum лучше всего брать или чистый 720 (FR, FV, F) или универсал (GFR, GFV, GF).

    Перемычки на дисководах Teac

    На разных версиях плат контроллера они в разных местах, но маркировка всегда по стандарту:

    D0
    D1
    D2
    D3

    "D0", "D1", "D2", "D3" - определяют логический адрес привода (A,B,C,D);

    MX

    "MX" - разрешает/запрещает использование D0..D3:
    При установленной перемычке дисковод выбран всегда вне зависимости от положения перемычек D0...D3. Это не влияет на моторчик и светодиод.

    LG

    "LG" - сообщает дисководу, какой уровень сигнала на контакте 2 интерфейсного разъёма (Density Mode) будет восприниматься за HD, а какой за DD.
    Если к ноге 2 приходит +5в, то замкнутый джампер включает режим DD, разомкнутый - HD;
    Если к ноге 2 приходит GND, то замкнутый джампер включает режим HD, разомкнутый - DD;
    Для использования дисковода в PC перемычка должна быть удалена (разомкнута).

    Обратите внимание!!!
    На многих клонах ZX-Spectrum на контакте 2 интерфейсного разъёма всегда +5В, либо контакт "висит в водухе", и перемычка LG конечно должна быть замкнута. А вот на фирменном шлейфе от "оригинального" Beta Disk Interface - там GND!!! Это очень важное обстоятельство!!!

    I

    "I" - задаёт скорость движка в режиме DD.
    Все дисководы имеют скорость 300 об/мин, кроме 5-дюймовых HD-приводов. У них 360 об/мин. Именно так они работают в PC. Если джампер стоит, будет 300 об/мин только в DD. Если нет, во всех режимах будет 360 об/мин. Вывод: для использования дисковода в ZX-Spectrum однозначно - замкнуть эту перемычку.

    RY
    DC

    "RY/DC" - задаёт режим работы выхода на контакте 34 интерфейсного разъёма.
    Почти во всех клонах ZX-Spectrum - положение перемычки без разницы (этот сигнал в контроллере дисковода просто-напросто не задействуется), но на "родном" Beta Disk Interface - выход должен быть только как Ready. Если оставить режим Disk Change, то при каждом обращении к диску придется открывать/закрывать шторку дисковода (в режиме "DC" контакт 34 сбрасывается в 0, если попытаться сменить дискету во время работы, и установливается в 1 по Step и каким-то ещё сменам входных сигналов).

    Для PC перемычка должна быть установлена как "DC".

    Внимание!
    В контроллере дисковода компьютера Байт-01 используется сигнал Ready, и перемычка обязательно должна быть установлена как RY.

    IS

    "IS" - условия установки сигнала Ready:
    Перемычка установлена - сигнал Ready устанавливается всегда;
    Перемычка удалена - сигнал Ready сбрасывается при смене сигнала Density.

    В зависимости от наличия перемычки "I" получаем следующий алгоритм работы:
    "I" установлена, "IS" убрана - скорость задаётся сигналом плотности, Ready сбрасывается при смене сигнала плотности;
    "I" и "IS" убраны - скорость всегда 360 об/мин;
    "I" и "IS" обе установлены - скорость задаётся сигналом плотности, сигнал Ready всегда есть.

    FG

    "FG" - замыкает корпус дисковода и "землю" схемы.

    E2

    "E2" - разрешает выдачу сигналов чтения и Index до завершения движения головки:
    перемычка не установлена - дожидается окончания движения головки;
    Перемычка установлена - неважно что делает головка.
    В общем, перемычку нежелательно ставить, кроме редких вариантов старых PC.

    U0
    U1
    UR
    UI

    "U0", "U1", "UR" и "IU" - управление режимом включения светодиода на передней панели накопителя.

    "IU" - подключает контакт 4 интерфейсного разъёма как источник сигнала IN USE:
    Если перемычка убрана - линия не используется.
    Этот режим может использоваться для включения светодиода отдельно от мотора.

    Шесть возможных комбинаций перемычек и режимы работы при этом отражены в следующей таблице:

    IU U0 U1 UR Режим работы
    Светодиод светится при активном сигнале Drive select
    Светодиод светится при активных сигналах Drive select и Ready
    Светодиод светится при активном сигнале In use
    Светодиод светится при активном триггере In use (см.примечание 2)
    Светодиод светится при активных сигналах Drive select или In use
    Светодиод светится при активном сигнале Drive select или триггере In use (см.примечание 2)
    Условные обозначения:
    - перемычка установлена;
    - перемычка отсутствует;

    Примечание 1 - Не допускается одновременная установка перемычек U0 и UR !
    Примечание 2 - Светодиод горит, когда установлен триггер In use. Триггер устанавливается в момент низкого уровня In use и при спаде импульса Drive Select. Чтобы сбросить триггер необходимо установить высокий уровень In use, при этом сброс триггера происходит при следующем спаде сигнала Drive Select:

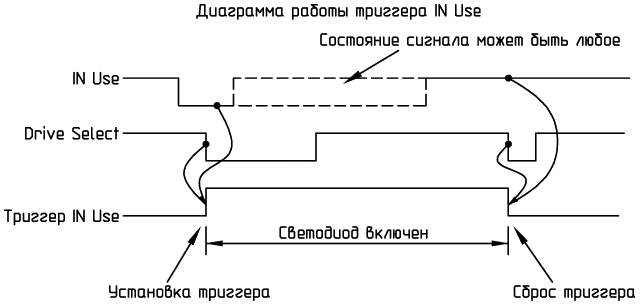

    Диаграмма работы триггера In Use

    HS
    HM

    "HS" и "HM" - выбор условия загрузки головки:
    Установлена перемычка "HS" - головка выбирается по сигналу Drive Select;
    Установлена перемычка "HM" - головка выбирается по сигналу Motor On.
    Нельзя ставить сразу обе перемычки!

    SM

    В дополнение к предыдущим перемычкам:
    "SM" - разрешает использование перемычек "HS" или "HM".

    HL

    "HL" - перемычка совместно с перемычкой "IU" определяет какую функцию будет выполнять вход 4 интерфейсного разъёма:
    - Если установлена перемычка "IU", контакт 4 будет выполнять функцию "IN USE";
    - Если установлена перемычка "HL", контакт 4 будет выполнять функцию "Head Load";
    - Если обе перемычки установлены, то контакт 4 будет одновременно выполнять обе функции - "IN USE" и "Head Load";
    - Если обе перемычки сняты, контакт 4 вообще не будет выполнять никаких функций.

    ML

    "ML" - управляет включением двигателя шпинделя.
    Если перемычка отсутствует, двигатель включается только по сигналу /MOTOR;
    При установленной перемычке двигатель может включаться при исполнении одного из условий:
    - по низкому уровню сигнала /MOTOR;
    - или при горящем светодиоде на передней панели накопителя.

    RE

    "RE" - (только для накопителей серии G) управляет режимом возврата головки на трек 0 при включении питания:
    Если перемычка не установлена, при включении питания блок головок не меняет своего положения.
    При установленной перемычке при включении питания блок головок позиционируется на трек 0. Позиционирование занимает не более 255 мс, при этом в процессе позиционирования сигнал Ready находится в неактивном состоянии.

    PM

    "PM" - управление двигателем шпинделя при вставке дискеты в накопитель:
    Если перемычка отсутствует, при вставке дискеты в накопитель двигатель шпинделя не вращается.
    При установленной перемычке двигатель шпинделя будет вращаться в момент установки дискеты.

    С завода накопители поставляются со следующими установленными перемычками:
    HS, DS0, IU, SM и PM (для накопителей серий A,B,E и F);
    HS, DS0, IU, SM, PM и RE - для накопителей серии G.


    Немного дополнительной информации про версии дисководов "только HD", такие как GR, GV, G:

    На самом деле PCшный контроллер умеет управлять таким флопом для переключения режимов DD\HD. Он просто в зависимости от требований меняет полярность на 2 контакте интерфейсного разъема, а джампер LG как бы всегда разомкнут.

    Спектрумовский контроллер такого не умеет, там (например в клонах) всегда +5В, и чтобы приручить такой тип флопов придется или найти место на плате, где должен был быть джампер (часто его вообще не бывает) и поставить "соплю", или подать на второй контакт GND - тогда он станет изображать из себя DD. Если же места под джамперы "LG" и "I" вообще нету (такое бывает, они типа внутри чипа) - можно поискать нужный хвост между платой шпинделя (DD Motor) и платой управления, отпаять от платы управления и припаять на +5В. Тогда будет и 300 об/мин, и канал чтения не сломается (такое не всегда "прокатывает", в качестве примера смотрим описание дисковода Canon MD5501A).


    Немного информации по расположению перемычек на известных мне вариантах плат контроллера дисководов Teac:

    Плата 03
    Плата 099
    Плата 142
    Плата 149
    Плата 310 (318?)
    Плата 7193

    Плата 03

    Teac, плата версии 03

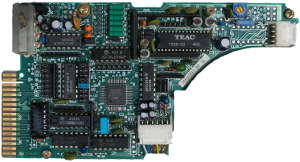

    Плата контроллера версии 03
    Плата контроллера версии 03

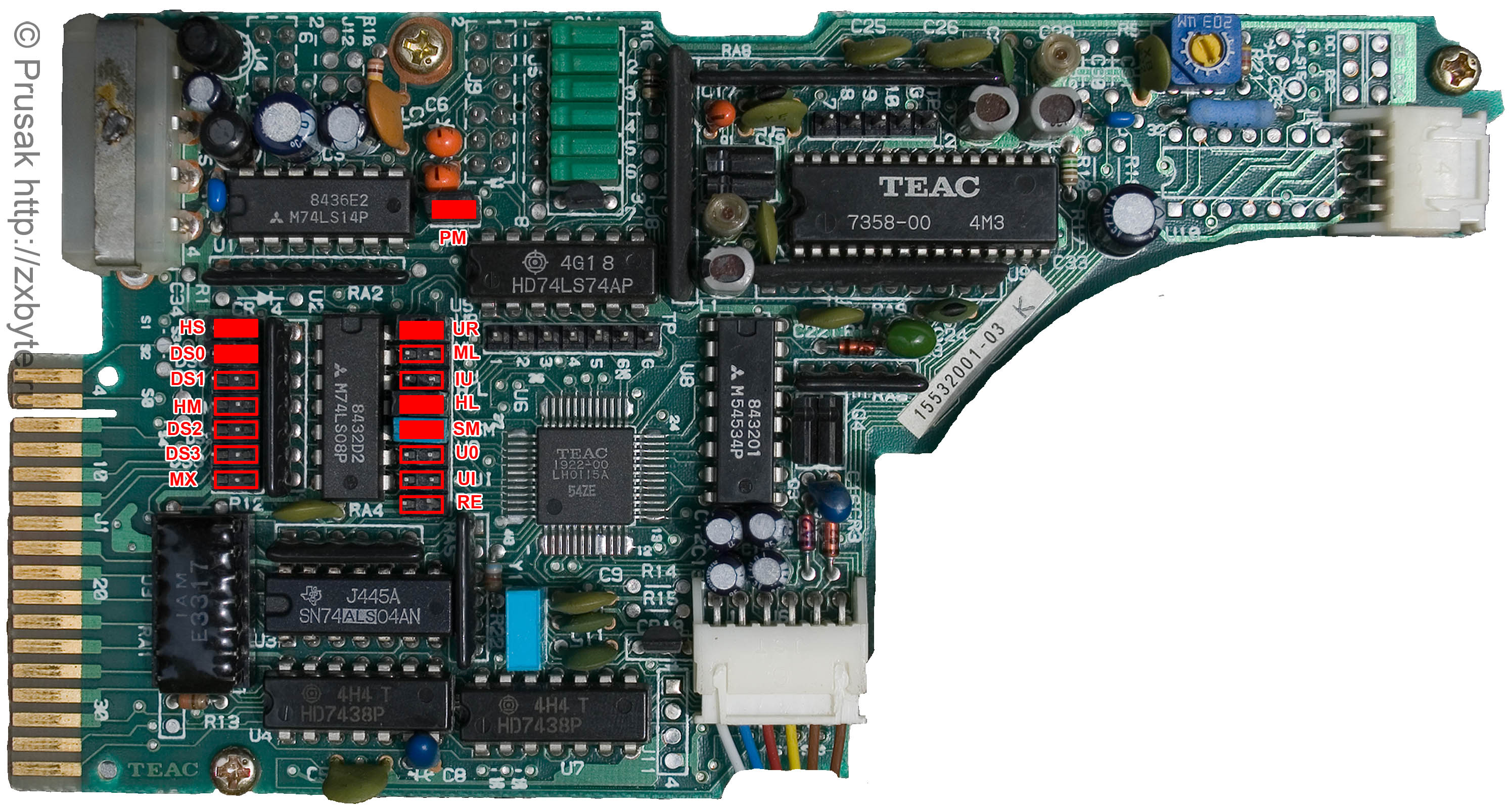

    Расположение перемычек на плате контроллера Teac версии 03
    Расположение перемычек на плате контроллера Teac версии 03
    Плата контроллера версии 03
    Расположение перемычек на плате контроллера Teac версии 03

    Как видно из ассортимента перемычек, эта плата изначально рассчитана на режим DS,DD и не требует манипуляций с перемычками для переключения скорости вращения шпинделя. Для подключения к ZX-Spectrum достаточно установить перемычки по своему вкусу, используя описание функций перемычек выше по тексту статьи.

    В общем случае для установки привода на ZX-Spectrum можно (хотя и не обязательно) использовать следующую комбинацию перемычек (Drive A, устанавливаемые перемычки указаны красным цветом):

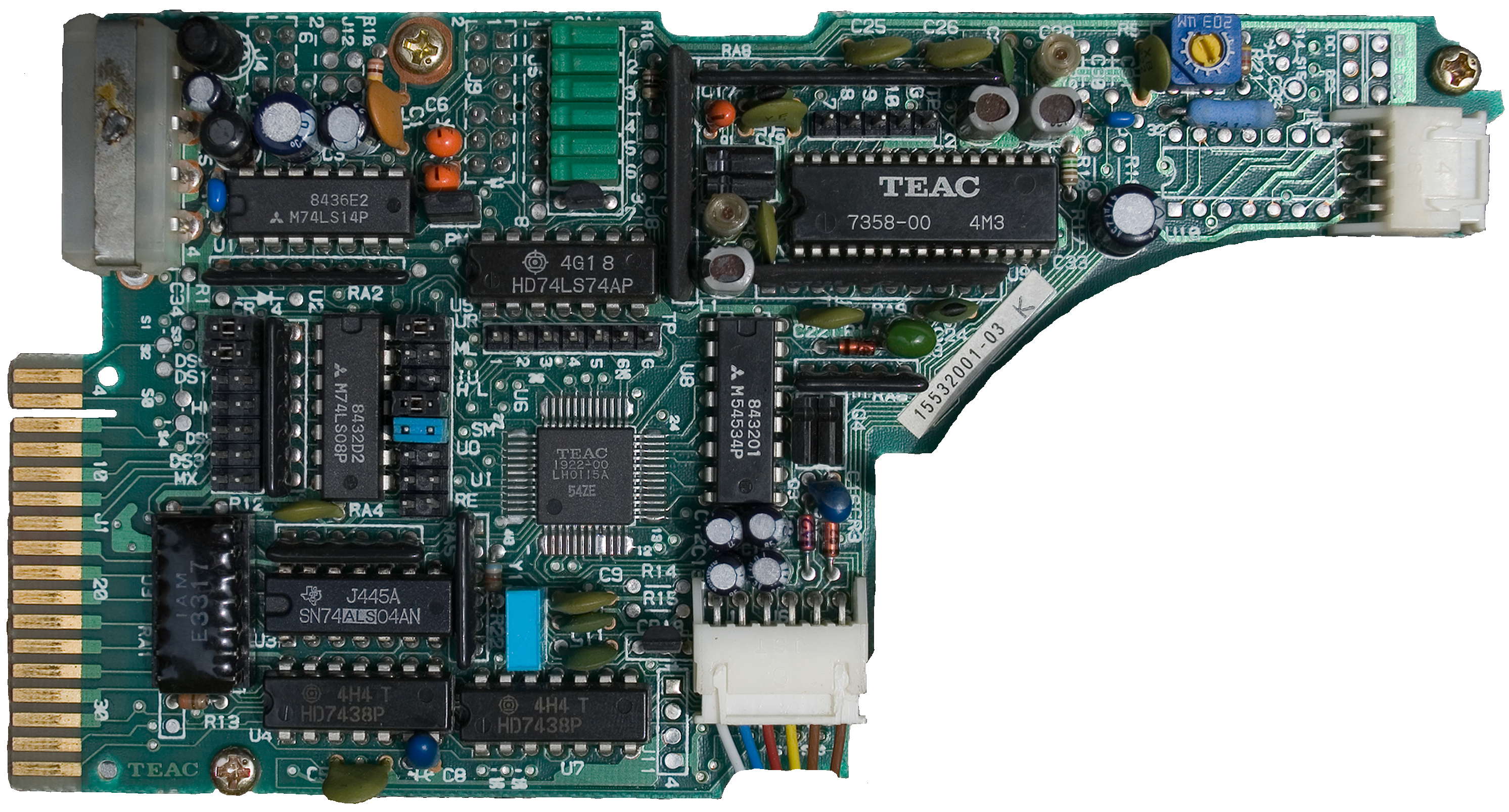

    Расположение перемычек на плате контроллера Teac версии 03 для подключения к ZX-Spectrum
    Расположение перемычек на плате контроллера Teac версии 03 для подключения к ZX-Spectrum
    Расположение перемычек на плате контроллера Teac версии 03 для подключения к ZX-Spectrum

    Плата 099

    Teac, плата версии 099

    Насчёт этой платы у меня большие сомнения - это вообще-то плата контроллера от дисковода Robotron, и непонятно что она делает в накопителе Teac. Хотя известно, что в этой плате разводка разъёмов для подключения шагового двигателя, блока головок и т.п. одинакова с приводами Teac. Поэтому буду считать с большой натяжкой, что это плата от Teac.

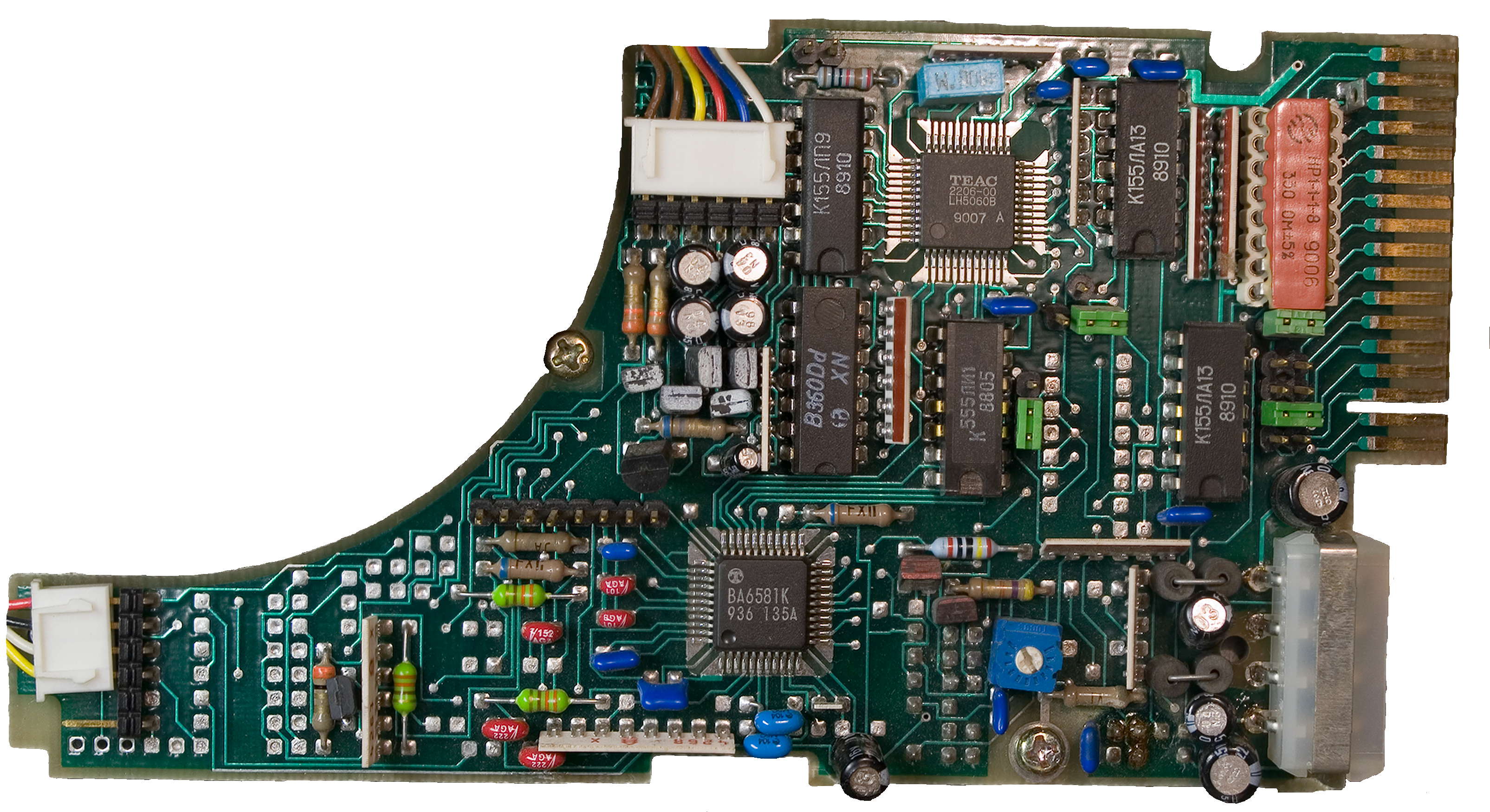

    Плата контроллера версии 099
    Плата контроллера версии 099

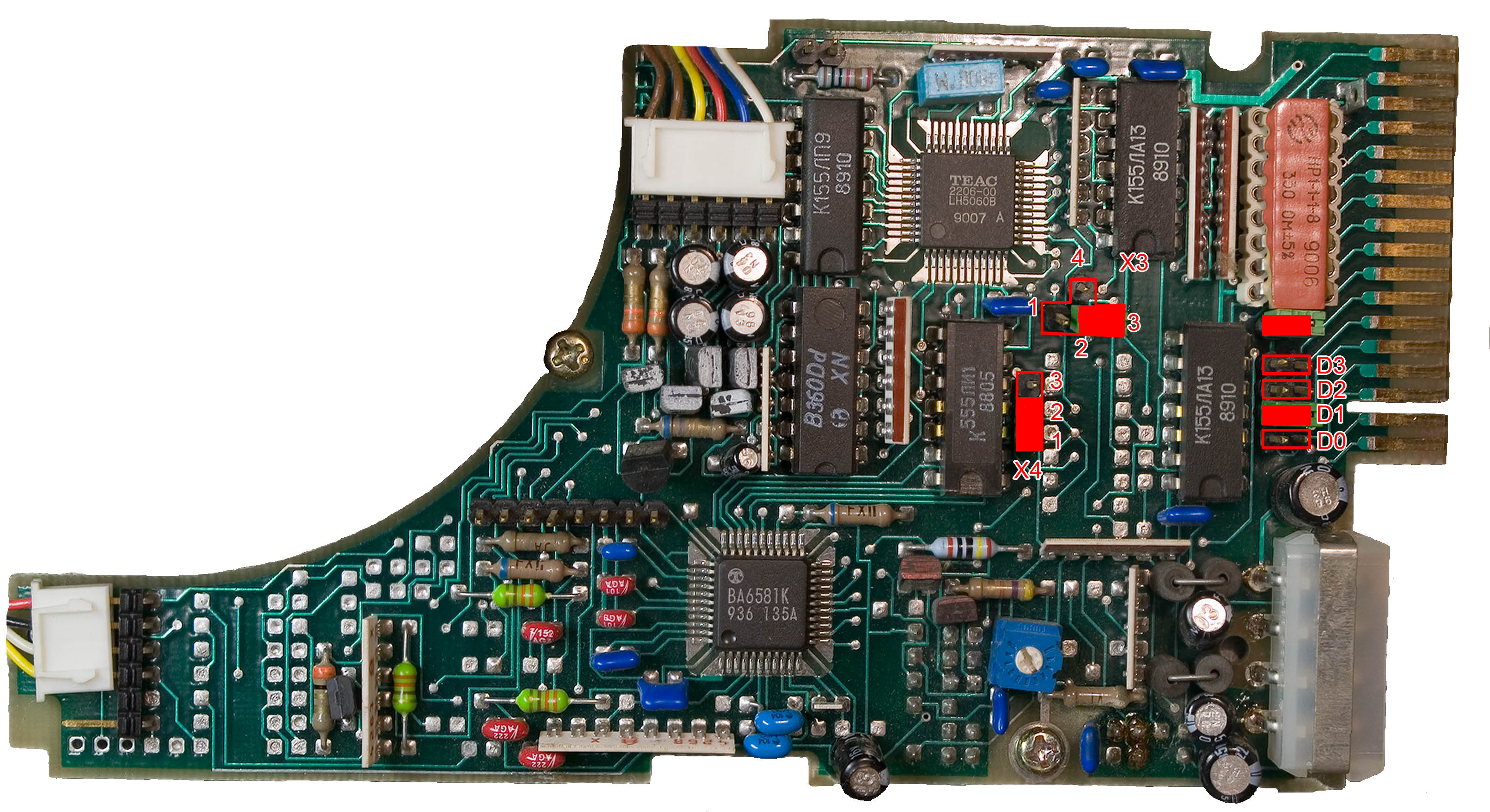

    Расположение перемычек на плате контроллера Teac версии 099
    Расположение перемычек на плате контроллера Teac версии 099
    Плата контроллера версии 099
    Расположение перемычек на плате контроллера Teac версии 099

    На фотографиях платы перемычки выставлены для работы на ZX-Spectrum (DS,DD), Drive B.

    Пояснения по перемычкам:

  • D0-D3 - выбор накопителя;
  • X3 - группа контактов для управления сигналом Ready/Disk Change.

  • Перемычка X3 2-4 отключает формирование сигнала вообще (на 34-й контакт интерфейсного разъёма постоянно выдаётся уровень лог.1);
    Остальные положения перемычек (1-2, 2-3) мне пока неясны.

  • X4 - группа контактов для управления свечением светодиода на передней панели накопителя. Варианты установки перемычек (1-2 и 2-3). Назначение каждого варианта установки пока мне неясно.
  • Как видно, плата рассчитана на работу только в режиме DS,DD.

    Смущает обозначение накопителя GFR на шильдике - ведь плата 099 не позволяет работать в режиме HD, следовательно, буква "G" в обозначении привода - лишняя. И к сервоприводу для вращения диска идут только 4 провода. Это значит, что плата привода не умеет переключать скорость вращения на 360 об/мин. Странная плата какая-то... Не исключено, что в накопитель Teac при ремонте просто поставили первую попавшуюся подходящую плату (лишь бы заработала).

    Для подключения к ZX-Spectrum достаточно выставить перемычки, как на фото ниже. Дисковод выставлен как Drive B. Если нужен Drive A, меняем перемычку с D1 на D0.

    Расположение перемычек на плате контроллера Teac версии 099 для подключения к ZX-Spectrum
    Расположение перемычек на плате контроллера Teac версии 099 для подключения к ZX-Spectrum
    Расположение перемычек на плате контроллера Teac версии 099 для подключения к ZX-Spectrum

    Плата 142

    Teac, плата версии 142

    Плата контроллера версии 142
    Плата контроллера версии 142

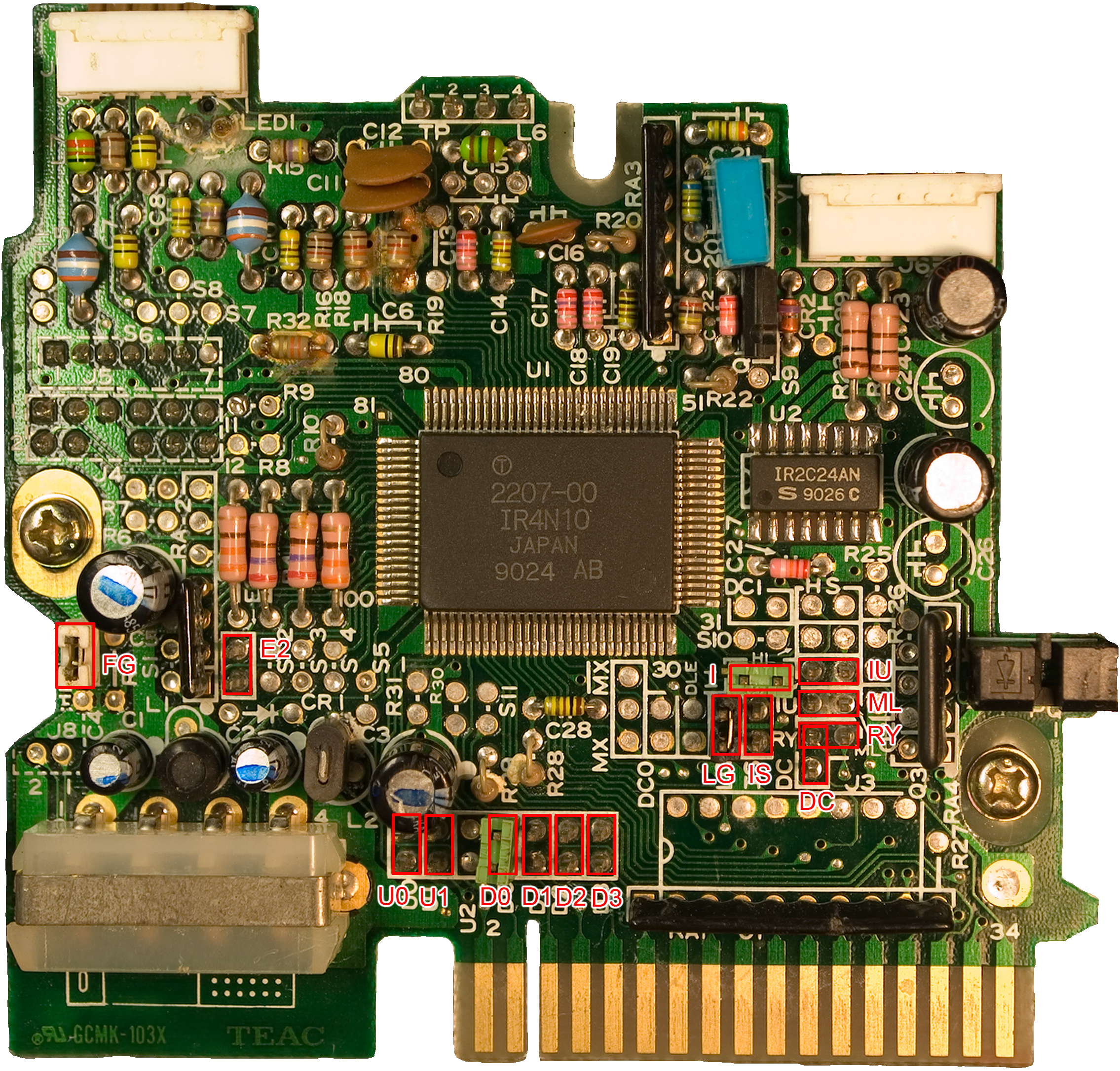

    Расположение перемычек на плате контроллера Teac версии 142
    Расположение перемычек на плате контроллера Teac версии 142
    Плата контроллера версии 142
    Расположение перемычек на плате контроллера Teac версии 142

    Как видно,эта плата универсальная и может работать как в режиме HD, так и в DD. Для подключения к ZX-Spectrum достаточно установить перемычки "LG" и "I" (режим DD при этом включится при лог.1 на контакте 2 интерфейсного разъёма), а остальные перемычки сконфигурировать по своему вкусу, используя описание функций перемычек выше по тексту статьи.

    Для подключения к ZX-Spectrum можно использовать комбинацию перемычек как на фото ниже. Эта комбинация необязательная и может меняться в зависимости от пожеланий пользователя. Устанавливаемые перемычки закрашены красным цветом. Дисковод установлен как Drive A. Предполагается, что на контакт 2 интерфейсного разъёма в BDI ничего не подаётся (или подаётся лог.1)!

    Расположение перемычек на плате контроллера Teac версии 142 для подключения к ZX-Spectrum
    Расположение перемычек на плате контроллера Teac версии 142 для подключения к ZX-Spectrum
    Расположение перемычек на плате контроллера Teac версии 142 для подключения к ZX-Spectrum

    Плата 149

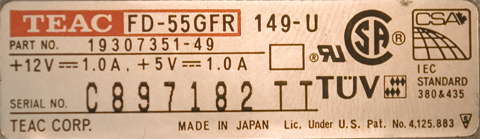

    Teac, плата версии 149

    Визуально плата ничем не отличается от платы версии 142.

    Плата 310 (318?)

    Teac, плата версии 310 (318?)

    Эта версия платы контроллера обычно устанавливается на дисководы Teac FD-55FR. Почти все дисководы этого типа, которые мне попадались, были сделаны в Индии, и у них был обычный бумажный шильдик без указания модели платы:

    Шильдик Teac FD-55FR (Индия)

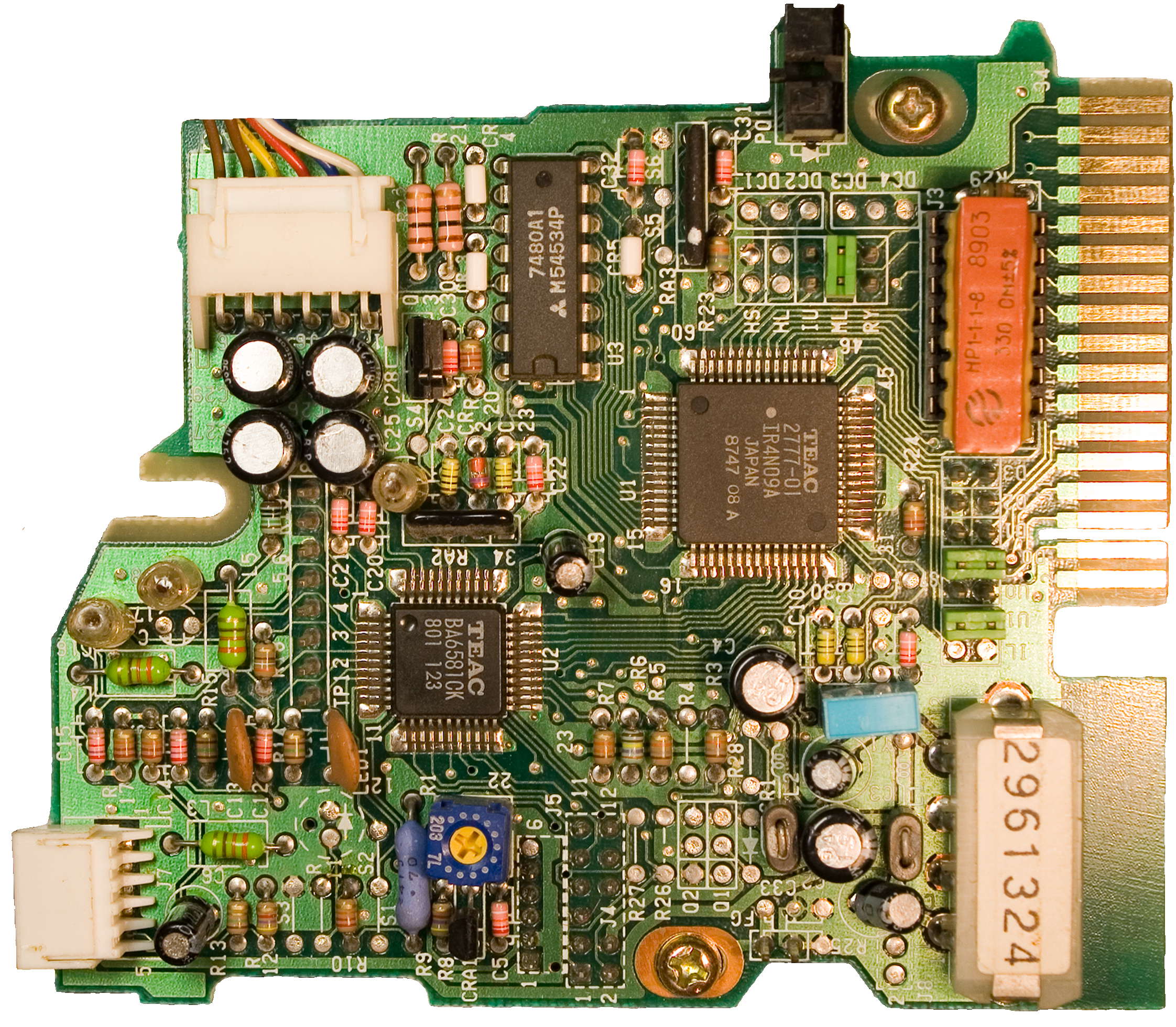

    Плата контроллера версии 310
    Плата контроллера версии 310

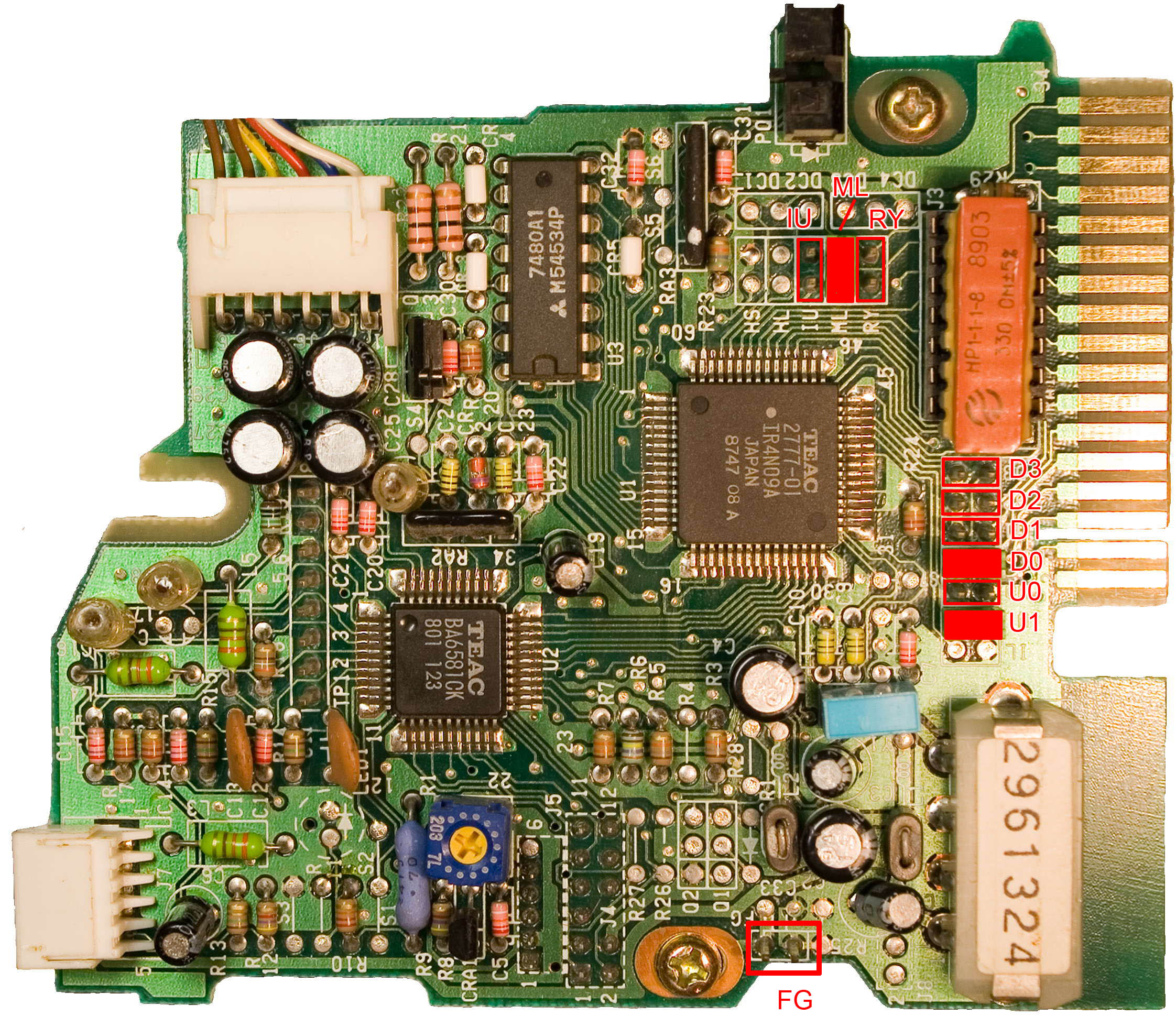

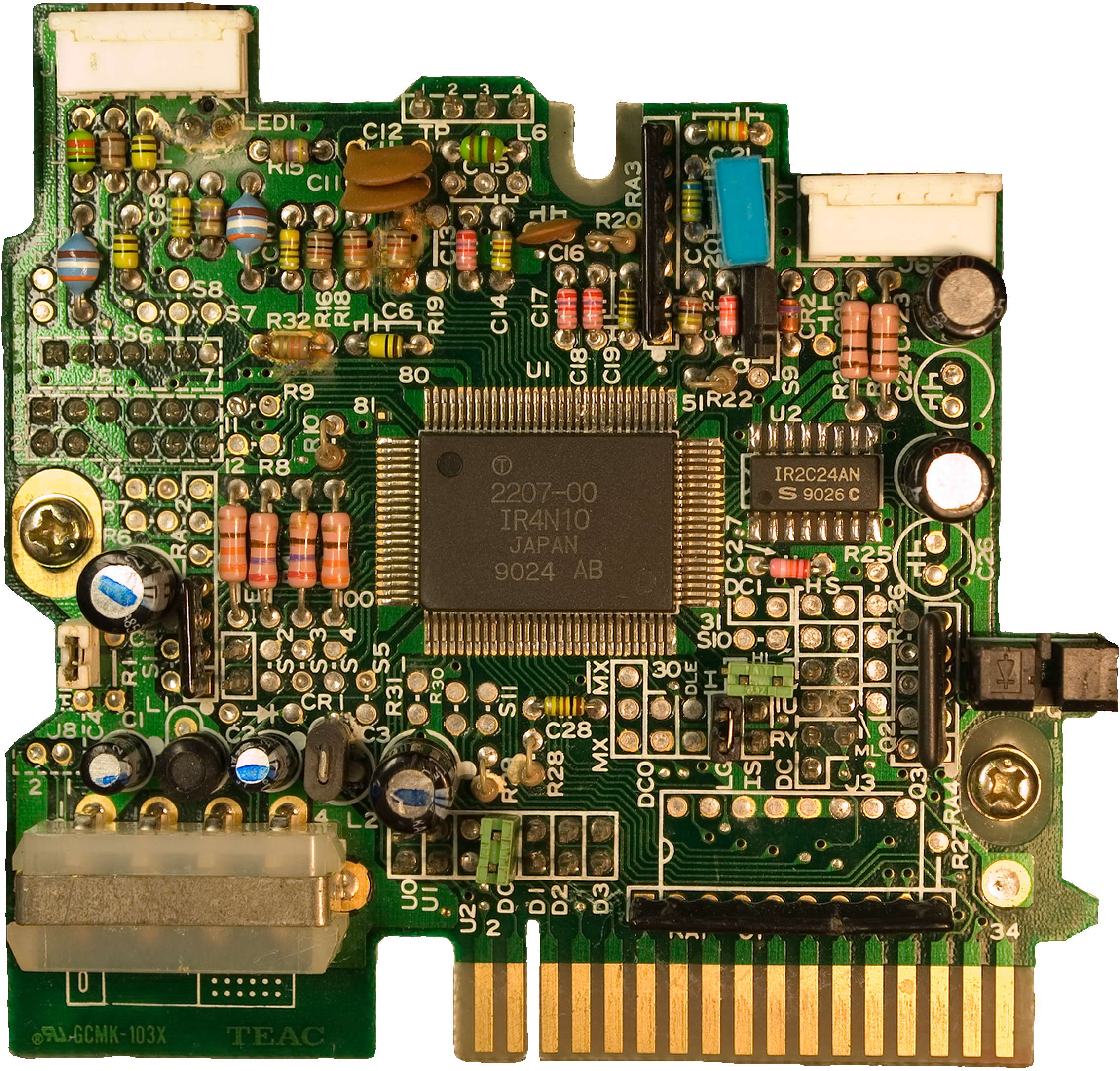

    Расположение перемычек на плате контроллера Teac версии 310
    Расположение перемычек на плате контроллера Teac версии 310
    Плата контроллера версии 310
    Расположение перемычек на плате контроллера Teac версии 310

    Как видно из ассортимента перемычек, эта плата изначально рассчитана на режим DS,DD и не требует манипуляций с перемычками для переключения скорости вращения шпинделя.

    Для подключения к ZX-Spectrum достаточно установить перемычки так, как на фото ниже. Дисковод выставлен как Drive A.

    Расположение перемычек на плате контроллера Teac версии 310 для подключения к ZX-Spectrum
    Расположение перемычек на плате контроллера Teac версии 310 для подключения к ZX-Spectrum
    Расположение перемычек на плате контроллера Teac версии 310 для подключения к ZX-Spectrum

    Плата 7193

    Teac FD-55GFR, плата версии 7193

    Красивая и качественная плата с белой маской. Позволяет работать в режимах HD и DD.

    Плата контроллера версии 7193
    Плата контроллера версии 7193

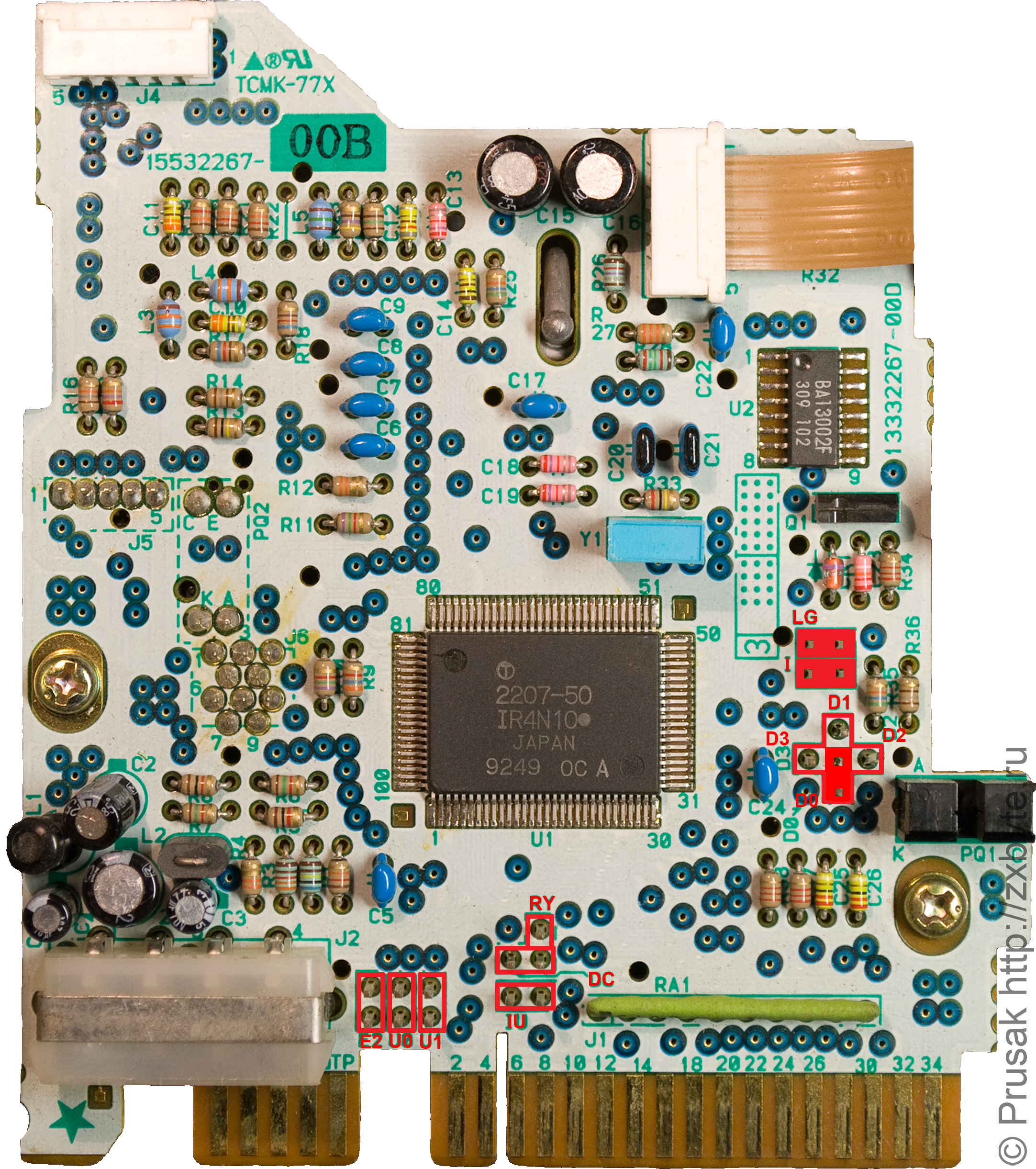

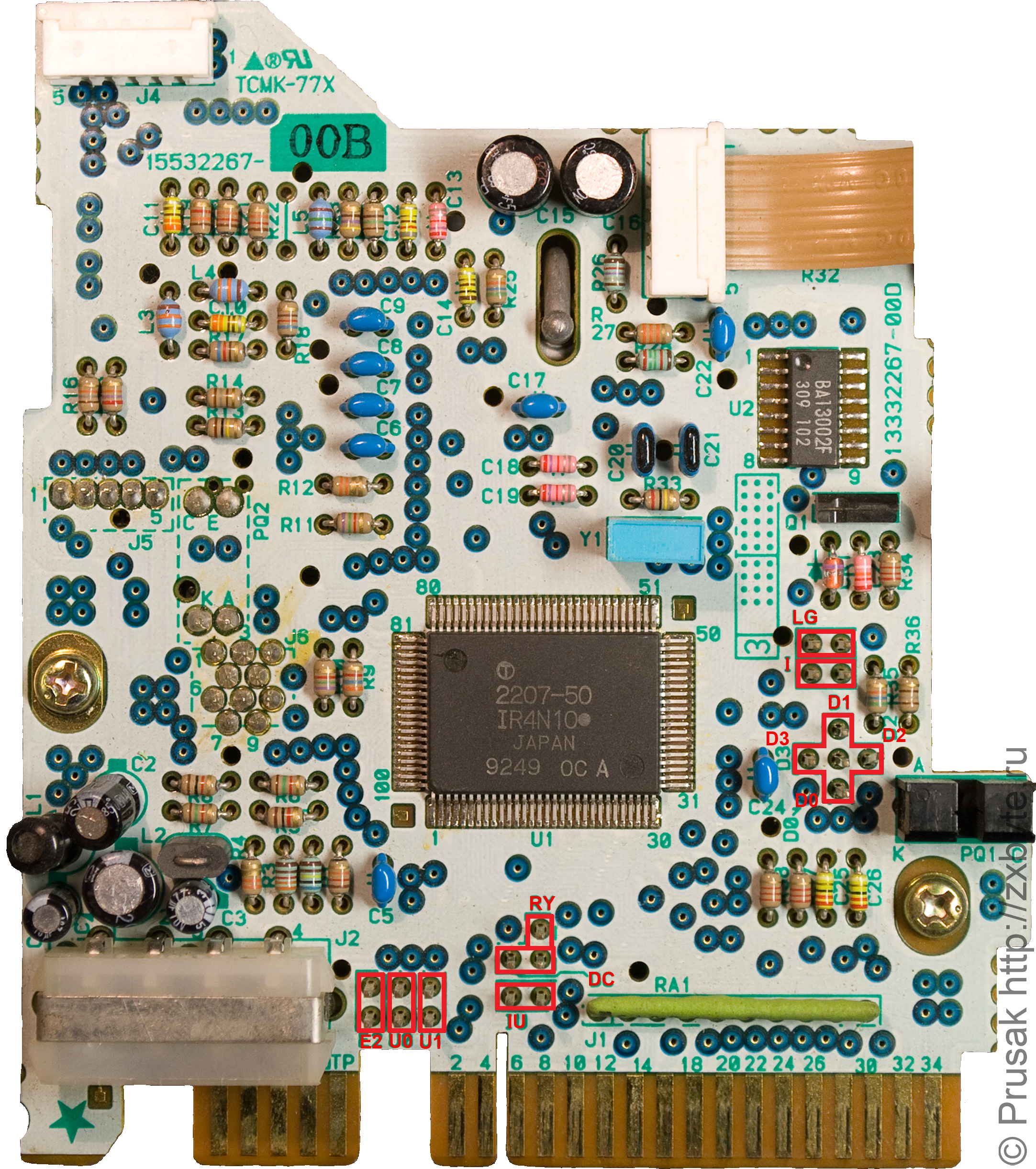

    Расположение перемычек на плате контроллера версии 7193
    Расположение перемычек на плате контроллера версии 7193
    Плата контроллера версии 7193
    Расположение перемычек на плате контроллера версии 7193

    Для подключения к ZX-Spectrum достаточно установить перемычки "LG" и "I" (режим DD при этом включится при лог.1 на контакте 2 интерфейсного разъёма или при никуда не подключенном контакте), а остальные перемычки сконфигурировать по своему вкусу, используя описание функций перемычек выше по тексту статьи.

    Перемычки U0, U1, IU управляют способом включения светодиода на морде накопителя. Эти перемычки можно не ставить вообще, как и перемычку E2.

    Положение перемычки RY/DC на работу привода с ZX-Spectrum не влияет, за исключением использования накопителя совместно с контроллерами, на которые должен подаваться сигнал Ready (к примеру контроллер дисковода компьютера Байт-01). Для них перемычка должна быть установлена как RY. Для PC перемычка должна быть в положении DC.

    Для подключения к ZX-Spectrum можно использовать комбинацию перемычек как на фото ниже. Эта комбинация необязательная и может меняться в зависимости от пожеланий пользователя. Устанавливаемые перемычки закрашены красным цветом. Дисковод установлен как Drive A. Предполагается, что на контакт 2 интерфейсного разъёма в BDI ничего не подаётся (или подаётся лог.1)!

    Расположение перемычек на плате контроллера версии 7193 для подключения к ZX-Spectrum
    Расположение перемычек на плате контроллера версии 7193 для подключения к ZX-Spectrum
    Расположение перемычек на плате контроллера версии 7193 для подключения к ZX-Spectrum

    Заводские установки перемычек: изначально в накопителе установлены только две перемычки - D1 (Drive B) и DC. Т.е. накопитель сразу готов для использования на PC.

    Документация и прочая причастная литература

    Specification for FD-55A, FD-55B, FD-55E, FD-55F, FD-55GНа английском
    Diskette Configuration GuideНа английском.
    Для 5-дюймовых дисководов Panasonic JU-472-2, JU-472-3, JU-472-4; Toshiba ND-0801; Epson SD-680L; Teac FD-55GFR.
    Книга "Ремонт дисководов"Москва, издательство Солон, 1995.
    Ремонт дисководов МС5305,5311,5313,5323.01,Teac FD-55(A-F), Robotron K5601/СМ5643
    Та же книга, только в формате pdf
    Teac FD-55 Series Brochure (March 1985)На английском
