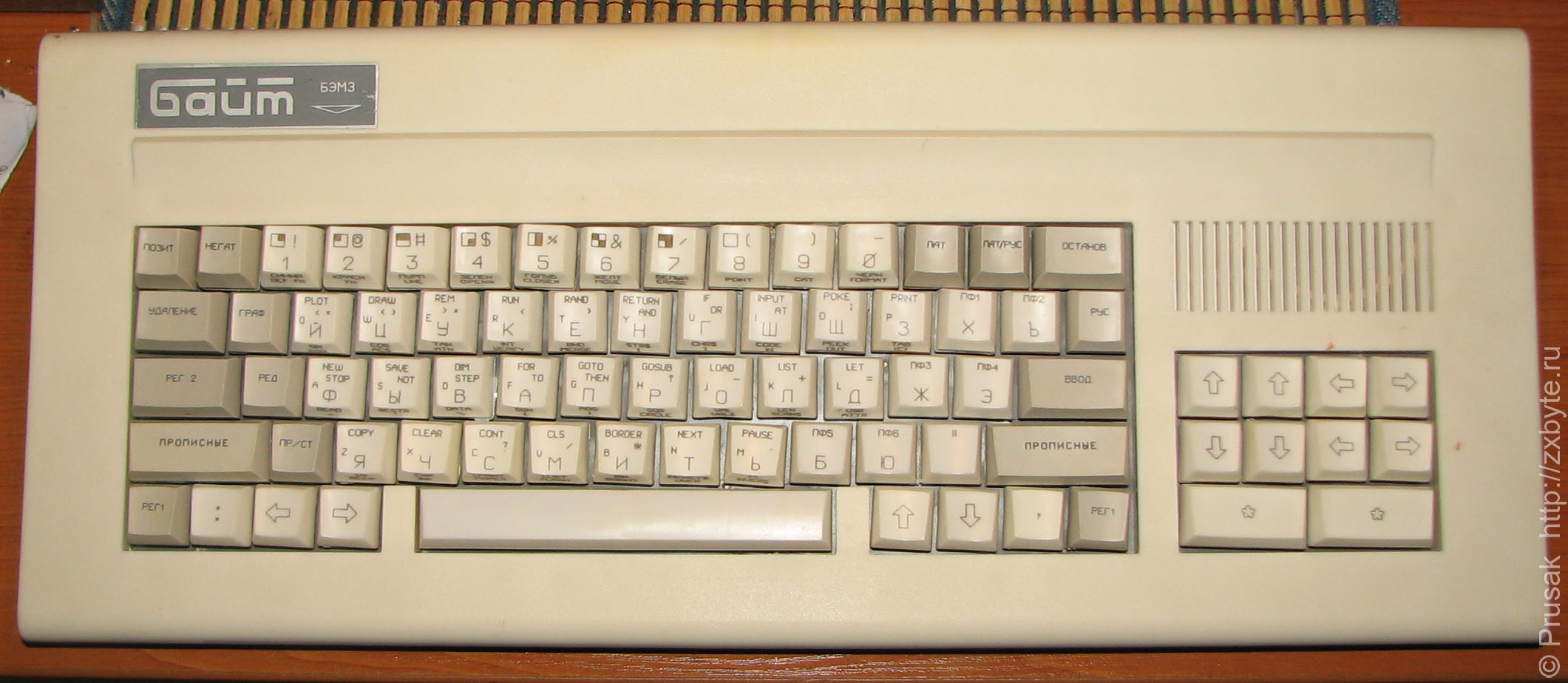

Клавиатура компьютера "Байт"

Внешний вид клавиатуры без корпуса:

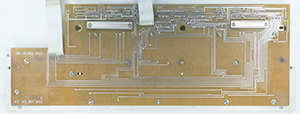

Клавиатура компьютера «Байт»
Клавиатура компьютера «Байт»
Клавиатура компьютера «Байт»
Клавиатура компьютера «Байт»
Клавиатура компьютера «Байт»

Конструкция её такова: на плате клавиатуры сформированы контактные площадки.

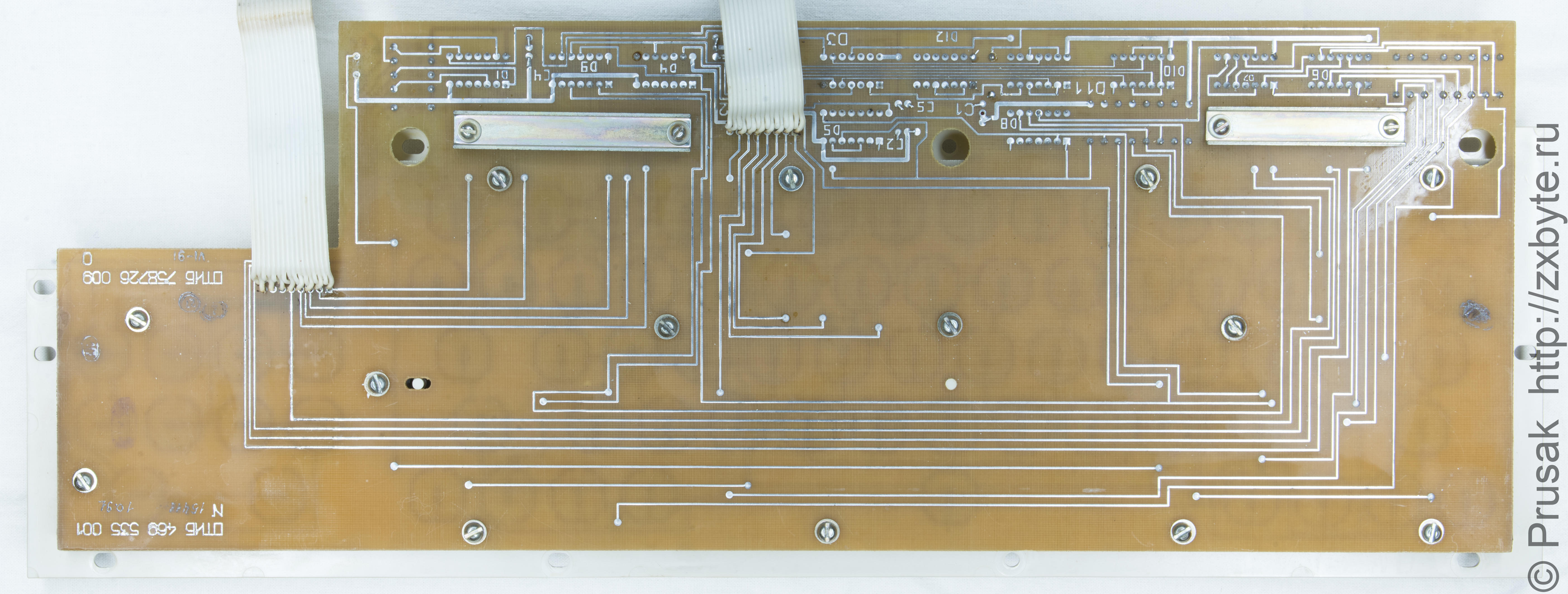

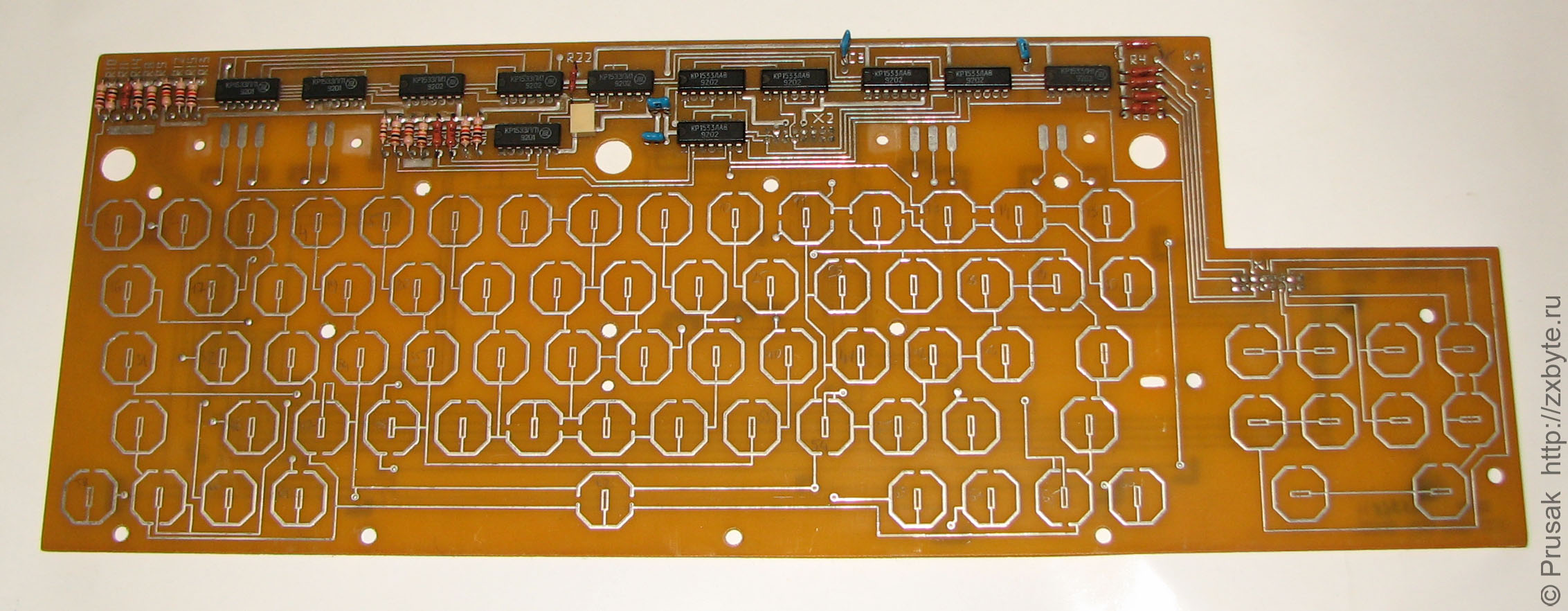

Печатная плата клавиатуры компьютера «Байт»
Печатная плата клавиатуры компьютера «Байт»
Печатная плата клавиатуры компьютера «Байт»

На плату кладётся плёнка-трафарет с прорезями в местах кнопок. На плёнку кладётся гибкая плата из тонкого текстолита с контактными площадками. При нажатии на кнопку контактные площадки обеих плат замыкаются через отверстия в плёнке-трафарете.

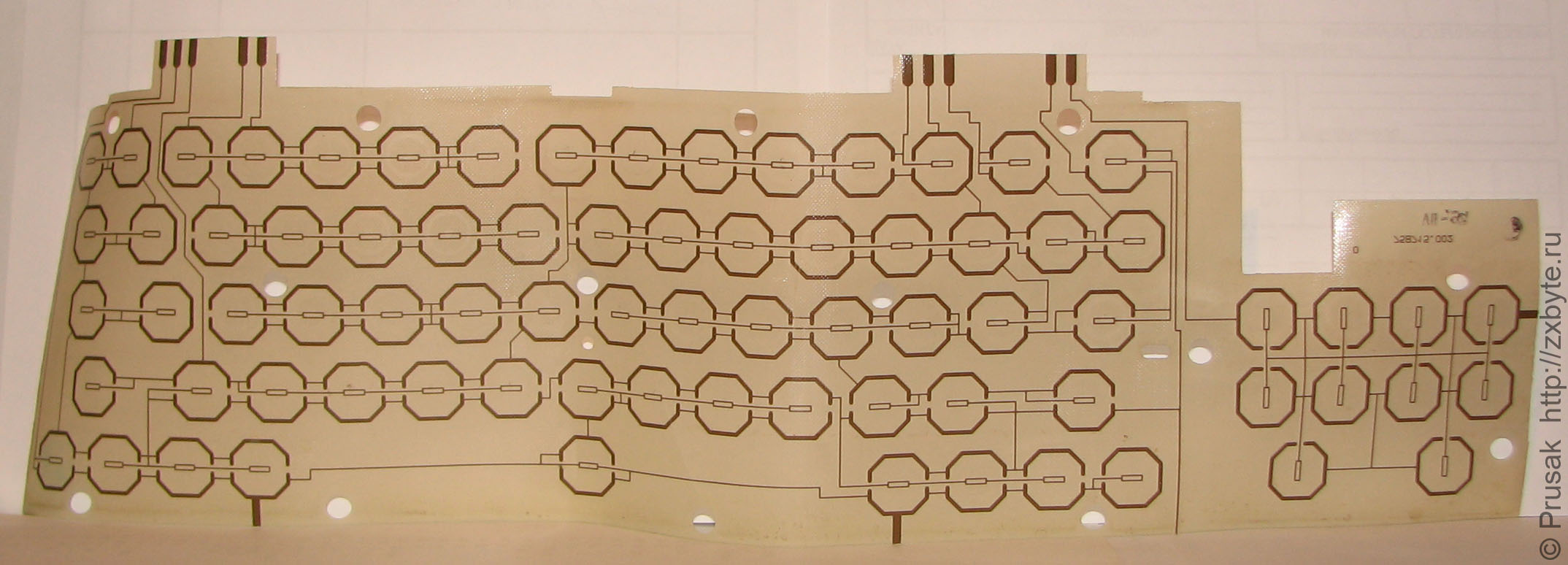

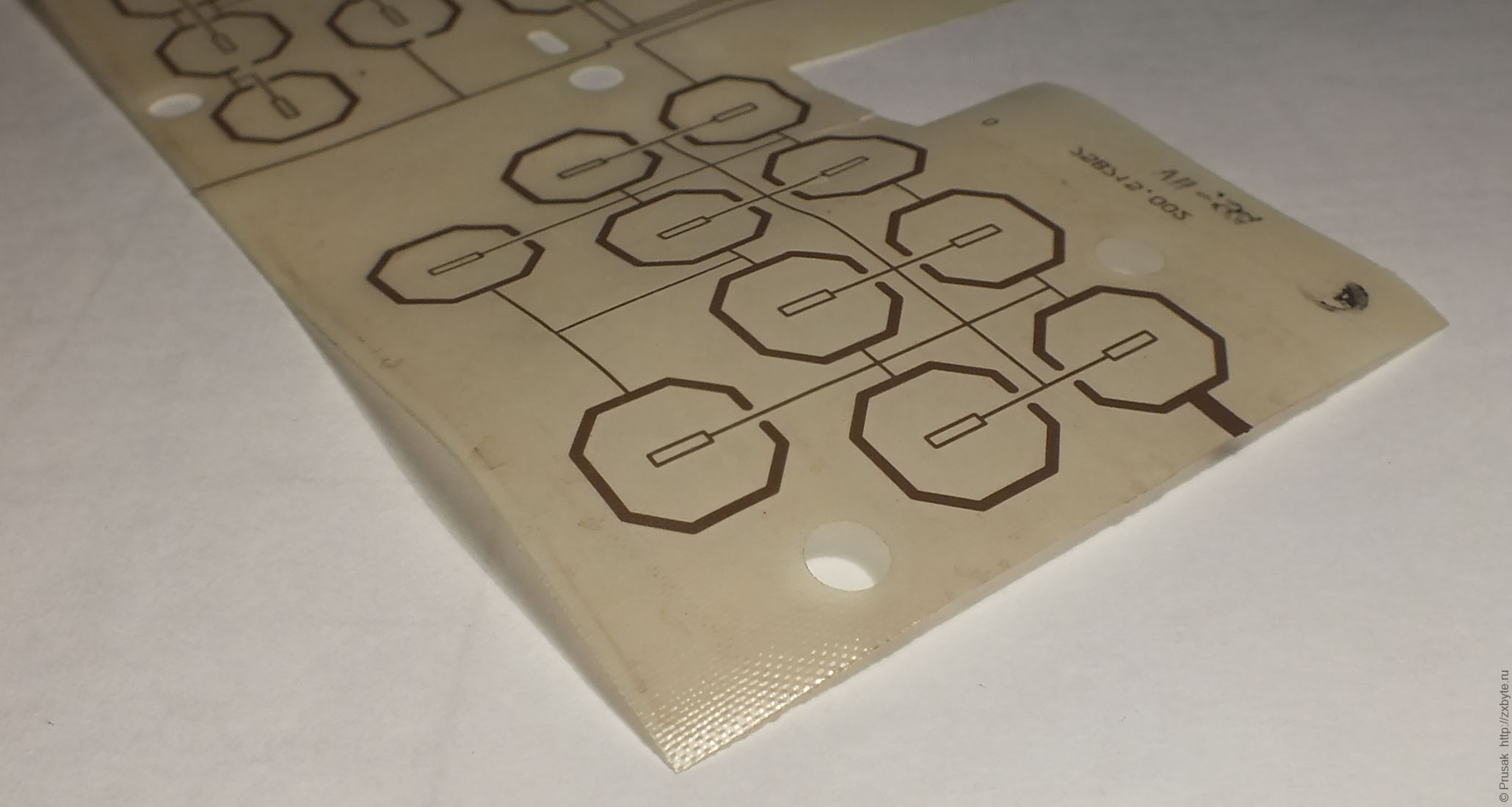

Гибкая плата клавиатуры компьютера «Байт»
Гибкая плата клавиатуры компьютера «Байт»

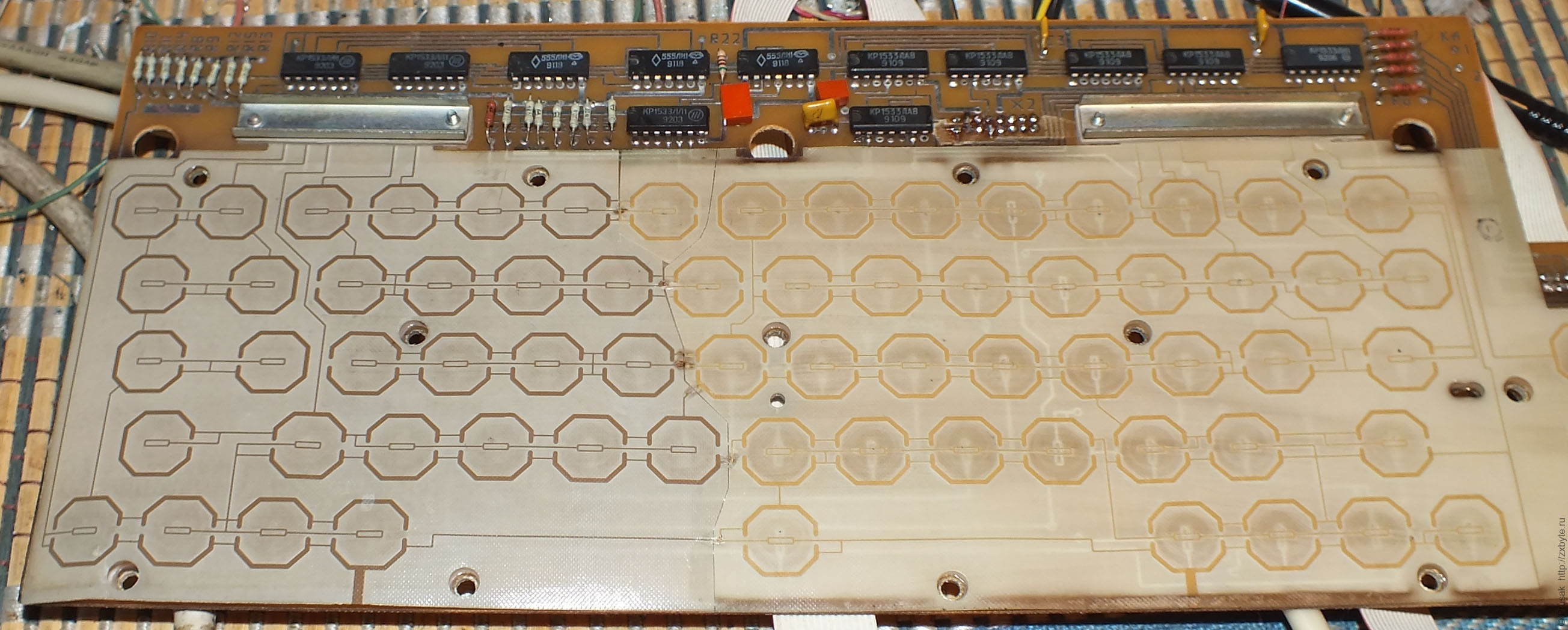

Платы клавиатуры в сборе
Платы клавиатуры в сборе
Гибкая плата клавиатуры компьютера «Байт»
Платы клавиатуры в сборе

Гибкая плата сделана выпуклой, именно эта выпуклость не даёт замыкаться вхолостую контактным площадкам верхней и нижней плат клавиатуры:

Гибкая плата имеет выпуклую форму
Гибкая плата имеет выпуклую форму
Гибкая плата имеет выпуклую форму

Нажатие кнопок передаётся к платам через демпфер из пластичного материала, который даёт тактильное ощущение нажатия кнопки:

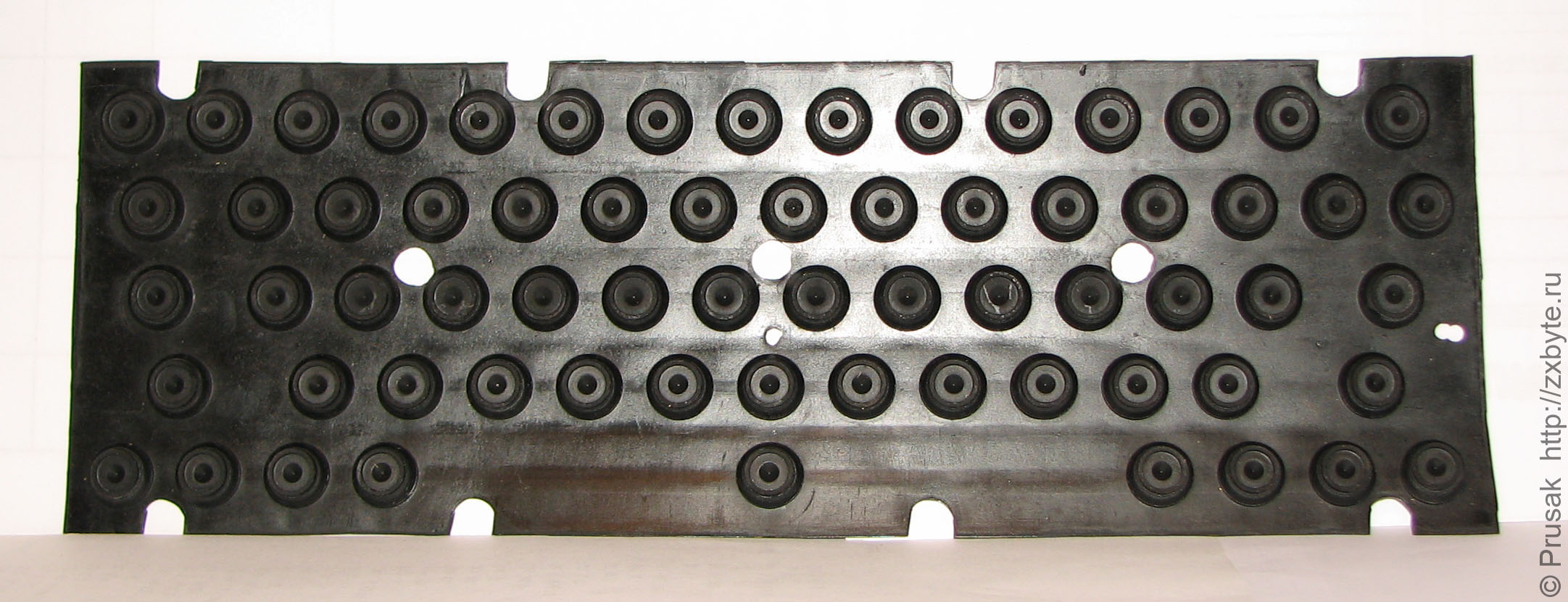

Демпфер
Демпфер
Демпфер

Усилие нажатия передаётся от клавиши к демпферу через толкатель.

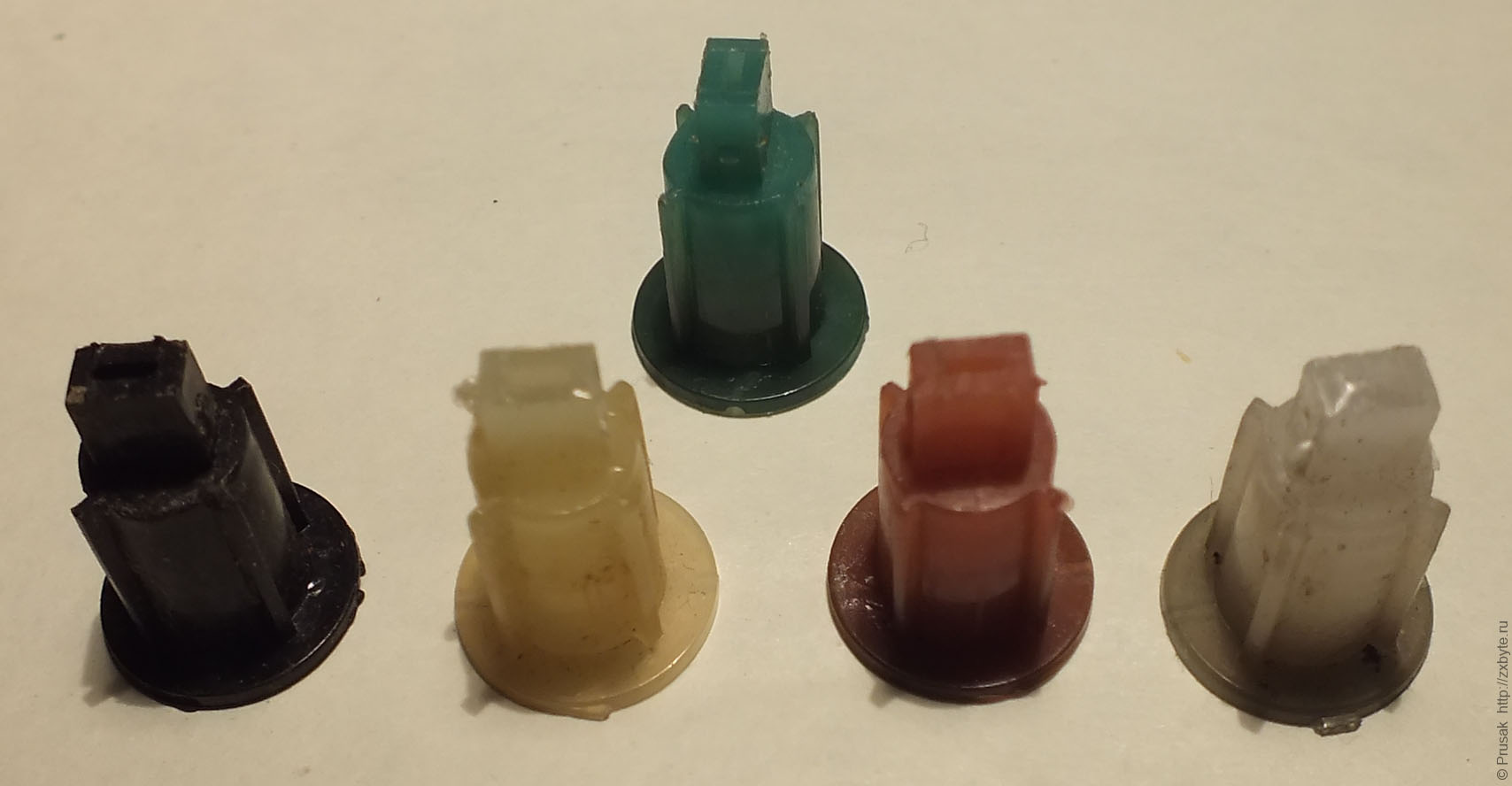

Толкатели разных цветов
Толкатели разных цветов
Толкатели разных цветов

Интересно, что толкатели могли быть разных цветов. Скорее всего их делали из материала того цвета, который был под руками в данный момент. Или, как говорят на производстве: "материал марки КН" ("Какой Нашли").

В упрощённом виде устройство клавиатуры можно представить следующим образом:

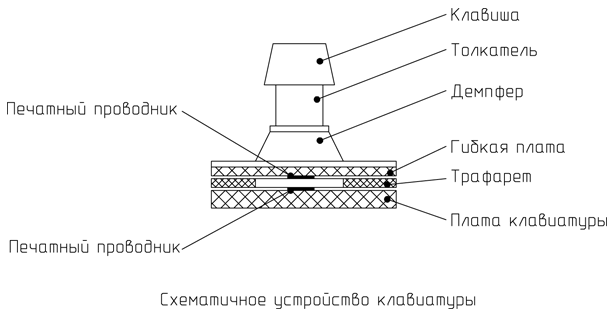

Схематичное устройство клавиатуры компьютера «Байт»

При плохих условиях хранения (большая влажность) токопроводящие дорожки на на гибкой плате в местах контактирования кнопок окислялись, в результате чего кнопки начинали плохо срабатывать. Это болезнь почти всех "Байтов".

Когда мне в руки попадает очередной компьютер "Байт", я аккуратно мою гибкую печатную плату в горячей воде с порошком для чистки раковин. Из-за своих абразивных свойств порошок удаляет окислы с дорожек (особенно если хорошо потереть плату тряпкой). Но надо это делать аккуратно, чтобы не перегнуть гибкую плату, иначе на ней могут появиться трещины в проводниках, из-за чего плата станет неработоспособна:

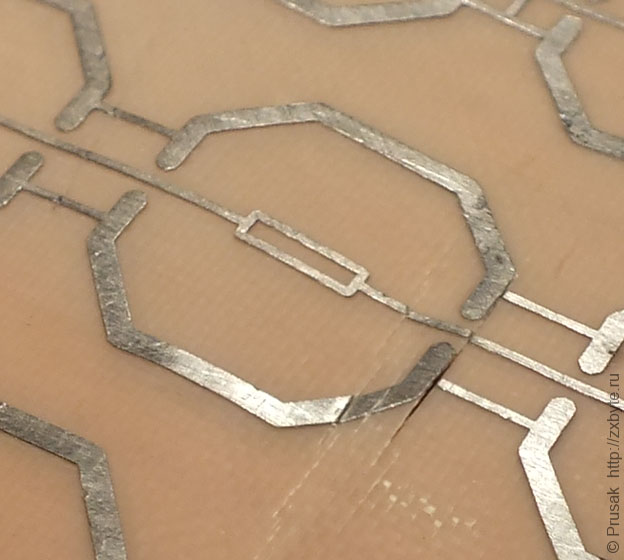

Трещины на гибкой плате клавиатуры компьютера «Байт»
Трещины на гибкой плате клавиатуры компьютера «Байт»
Трещины на гибкой плате клавиатуры компьютера «Байт»

Если гибкая плата всё-таки переломалась, то можно попытаться восстановить её работоспособность пропайкой дорожек. К примеру, на фотографии ниже, гибкая плата вообще составлена из трёх кусков от различных плат, и всё работает:

Гибкая плата клавиатуры «Байта» составлена из трёх кусков от разных клавиатур-«доноров»
Гибкая плата клавиатуры «Байта» составлена из трёх кусков от разных клавиатур-«доноров»
Гибкая плата клавиатуры «Байта» составлена из трёх кусков от разных клавиатур-«доноров»

Проводники на основной печатной плате клавиатуры я протираю спиртом. Эти проводники не так сильно окисляются, поэтому спирта для них как правило бывает достаточно. После этого клавиатура снова работает надёжно. Однако спустя некоторое время дорожки снова окисляются (уж такова конструкция...), и клавиатура снова будет плохо работать. Это зависит от условий хранения. Поэтому так случается, что у практически неиспользованного "Байта" клавиатура плохо работает.

У Байта клавиатура расширенная, т.е. в ней используются кнопки, которые в обычном Спектруме отсутствуют. Это реализовано благодаря задействованным линиям D5 и D7 порта клавиатуры #FE (в обычном спектруме на клавиатуру работают только биты D0-D4). Естественно, эти кнопки работают, когда режим совместимости выключен.

На плате клавиатуры заодно расположены кнопки Kempston-джойстика. На мой взгляд, расположение очень удобное. Только жаль, что из-за активного использования в играх эти кнопки перестают работать первыми из-за износа токопроводящих дорожек.

Надписи на кнопках выполнены краской, которая со временем стирается, особенно на часто нажимаемых клавишах (Kempston-джойстик, к примеру). А также если при чистке клавиатуры мыть клавиши со щёткой, то часть надписей может смыться.

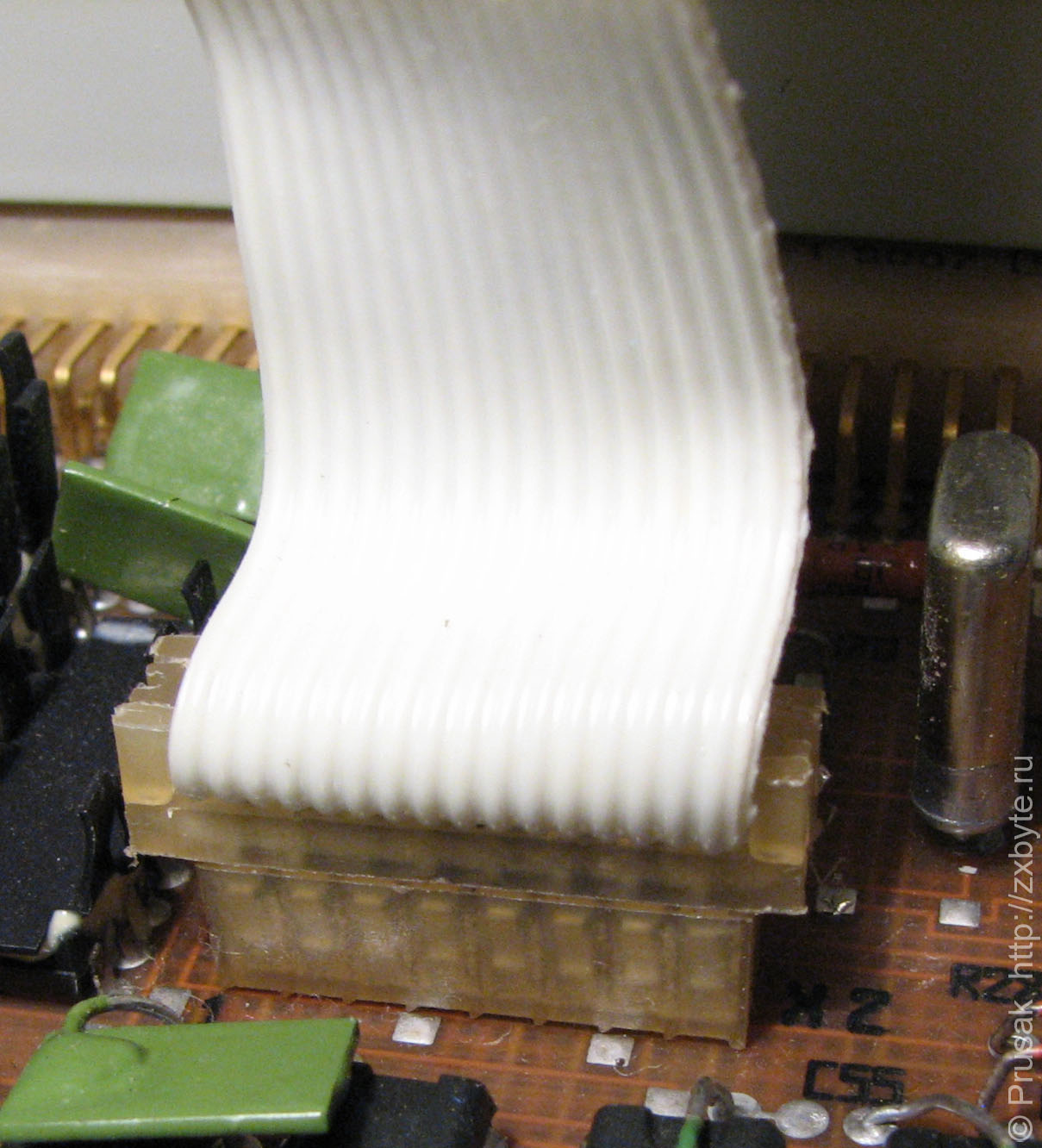

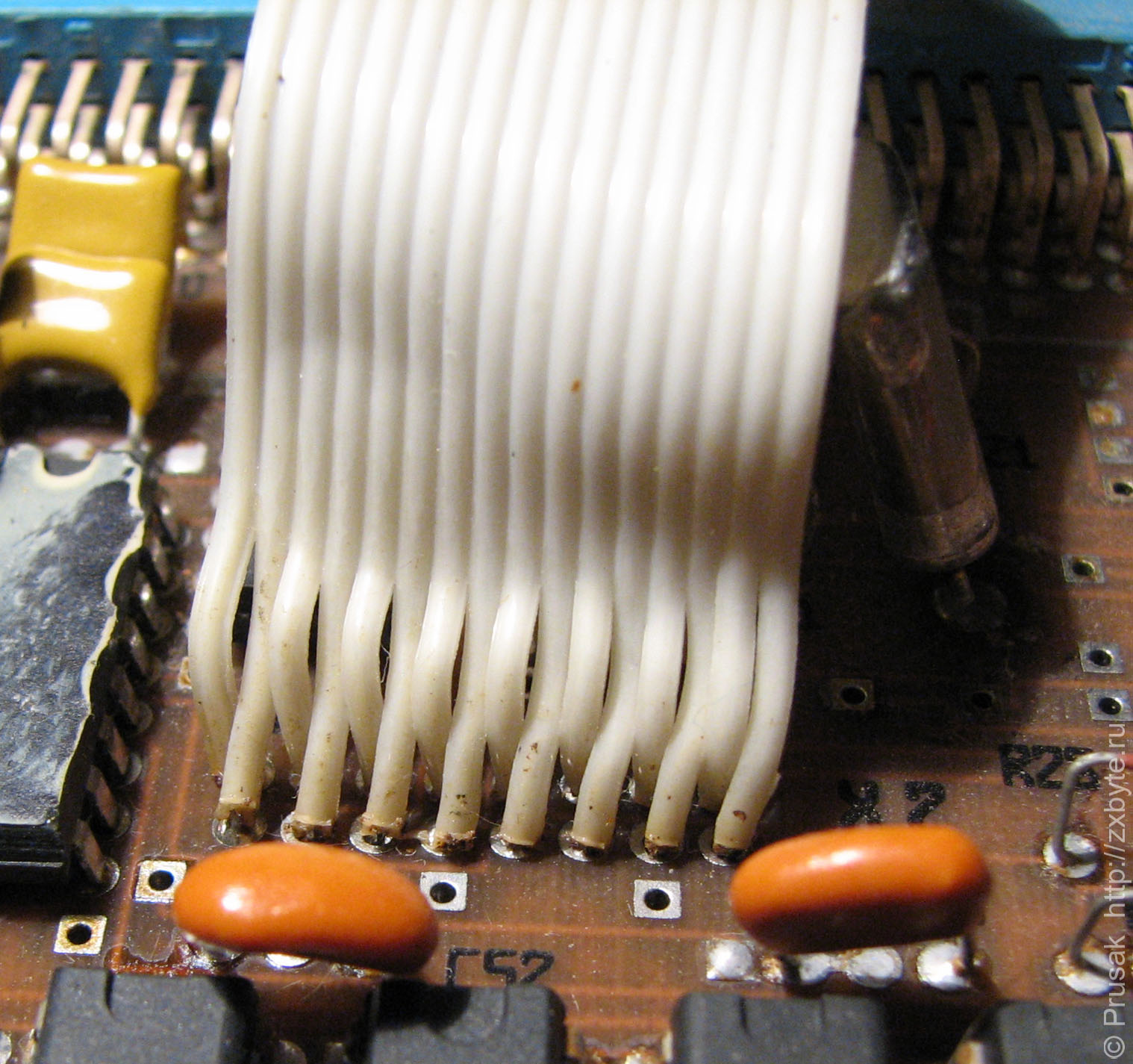

Клавиатура соединяется с платой компьютера двумя гибкими многожильными шлейфами (в отдельных старых экземплярах - на разъёмах). Если часто разбирать компьютер, шлейфы обламываются у места их пайки.

Соединение платы «Байта» и клавиатуры
Соединение платы «Байта» и клавиатуры
Соединение платы «Байта» и клавиатуры
Соединение платы «Байта» и клавиатуры
Соединение платы «Байта» и клавиатуры

Обратите внимание на то, что клавиатура не соединяется проводами "один в один" с одноименными контактами на плате "Байта" - контакты на шлейфах "перепутаны" в зеркальном отражении!

Клавиатуру "Байта" можно использовать совместно с другими компьютерами. Для этого достаточно подать на клавиатуру питание и соединить выводы клавиатуры A8-A15, D0-D4 с соответствующими сигналами для подключения клавиатуры в компьютере. Правда, при этом не будут работать специфические клавиши ПФ1-ПФ4, РУС, ЛАТ и т.п.

В качестве иллюстрации - фотография "байтовской" клавиатуры, используемой совместно с компьютером "Pentagon-1024" на Hacker's Top 2009:

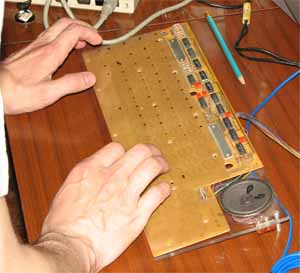

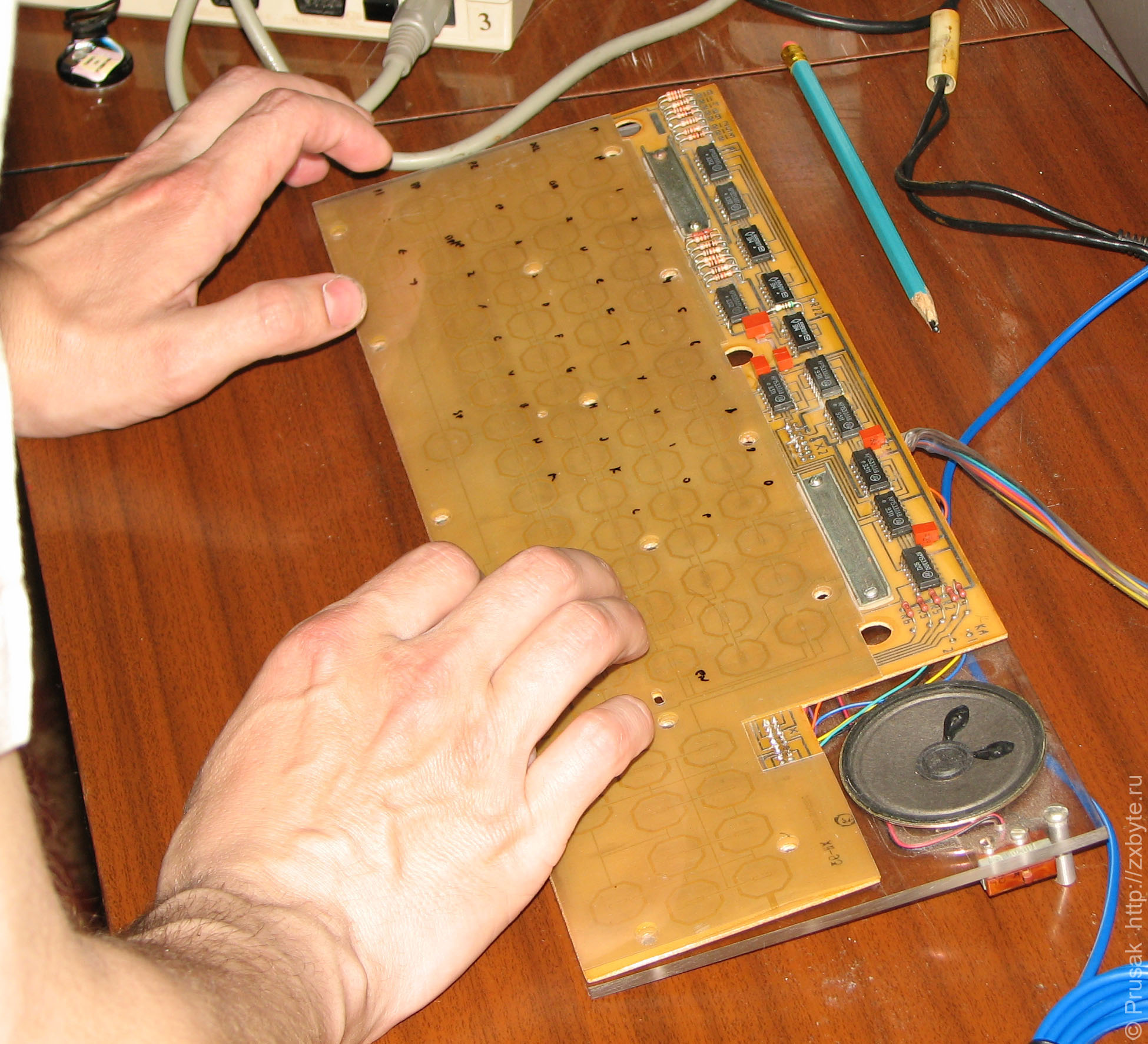

«Байтовская»″ клавиатура, используемая совместно с компьютером «Pentagon-1024» на Hacker′s Top 2009 (необходимость в клавиатуре возникла в самый последний момент, пришлось импровизировать, поэтому клавиатура без клавиш, названия клавиш подписаны на плёнке маркером)
«Байтовская»″ клавиатура, используемая совместно с компьютером «Pentagon-1024» на Hacker′s Top 2009 (необходимость в клавиатуре возникла в самый последний момент, пришлось импровизировать, поэтому клавиатура без клавиш, названия клавиш подписаны на плёнке маркером)
«Байтовская»″ клавиатура, используемая совместно с компьютером «Pentagon-1024» на Hacker′s Top 2009 (необходимость в клавиатуре возникла в самый последний момент, пришлось импровизировать, поэтому клавиатура без клавиш, названия клавиш подписаны на плёнке маркером)

Ещё одно фото - компьютер "АТМ-Турбо 4.50" с клавиатурой от "Байта":

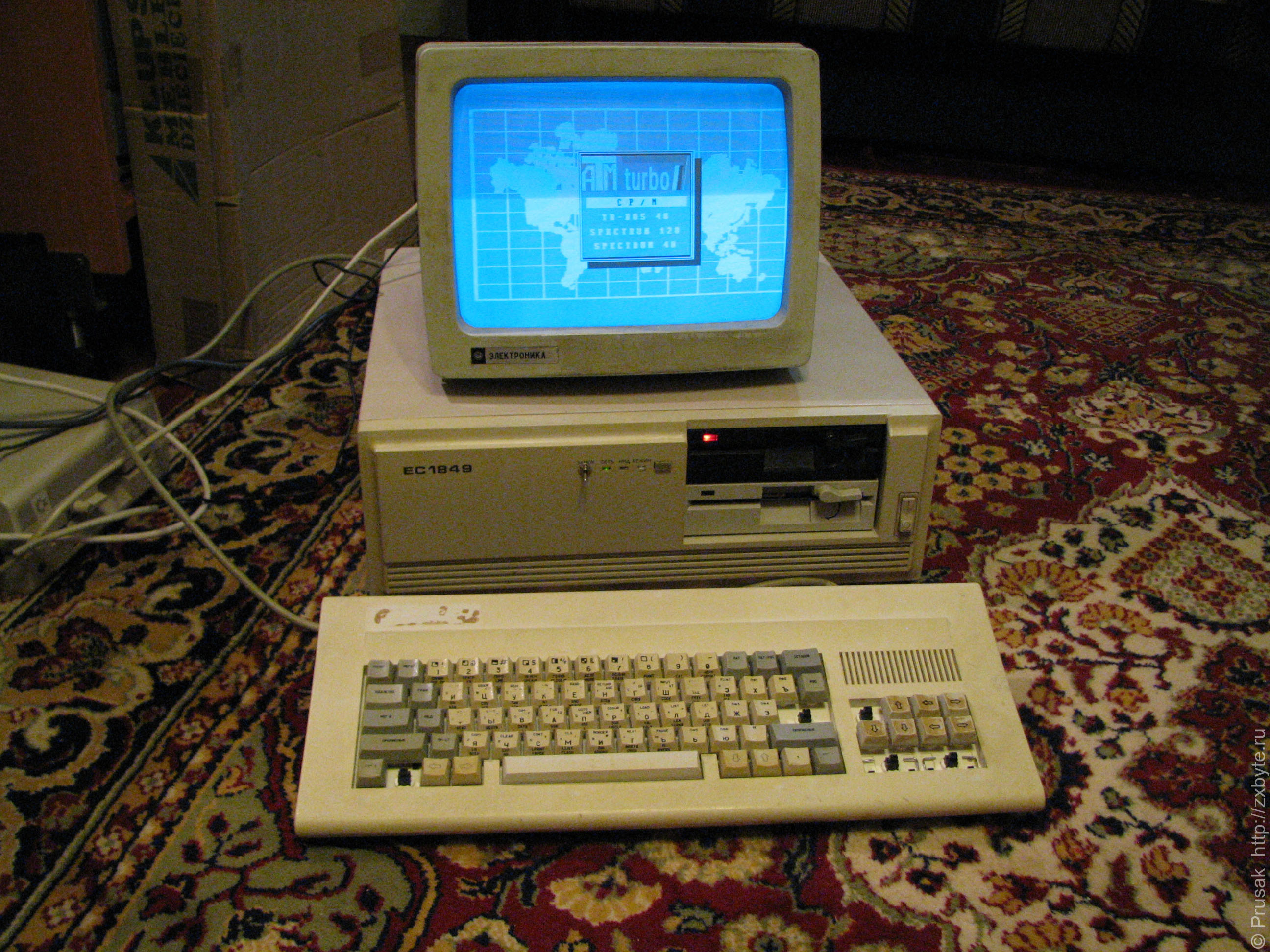

Компьютер АТМ-Турбо 4.50 с клавиатурой от «Байта»
Компьютер АТМ-Турбо 4.50 с клавиатурой от «Байта»
Компьютер АТМ-Турбо 4.50 с клавиатурой от «Байта»

Некоторые владельцы "Байтов" заклеивали кнопки клавиатуры прозрачным скотчем, чтобы не стирались надписи на клавишах. Пример такой клавиатуры на фотографии ниже (обратите внимание, наклейка на кнопке "W" - самодельная).

Лицевая сторона клавиш заклеена скотчем
Лицевая сторона клавиш заклеена скотчем
Лицевая сторона клавиш заклеена скотчем

Также мне попадались клавиатуры, где надписи на клавишах были покрыты прозрачным лаком. Со временем часть лака стиралась, оставшаяся часть лака собирала на себя грязь, клавиатура приобретала неряшливый вид.

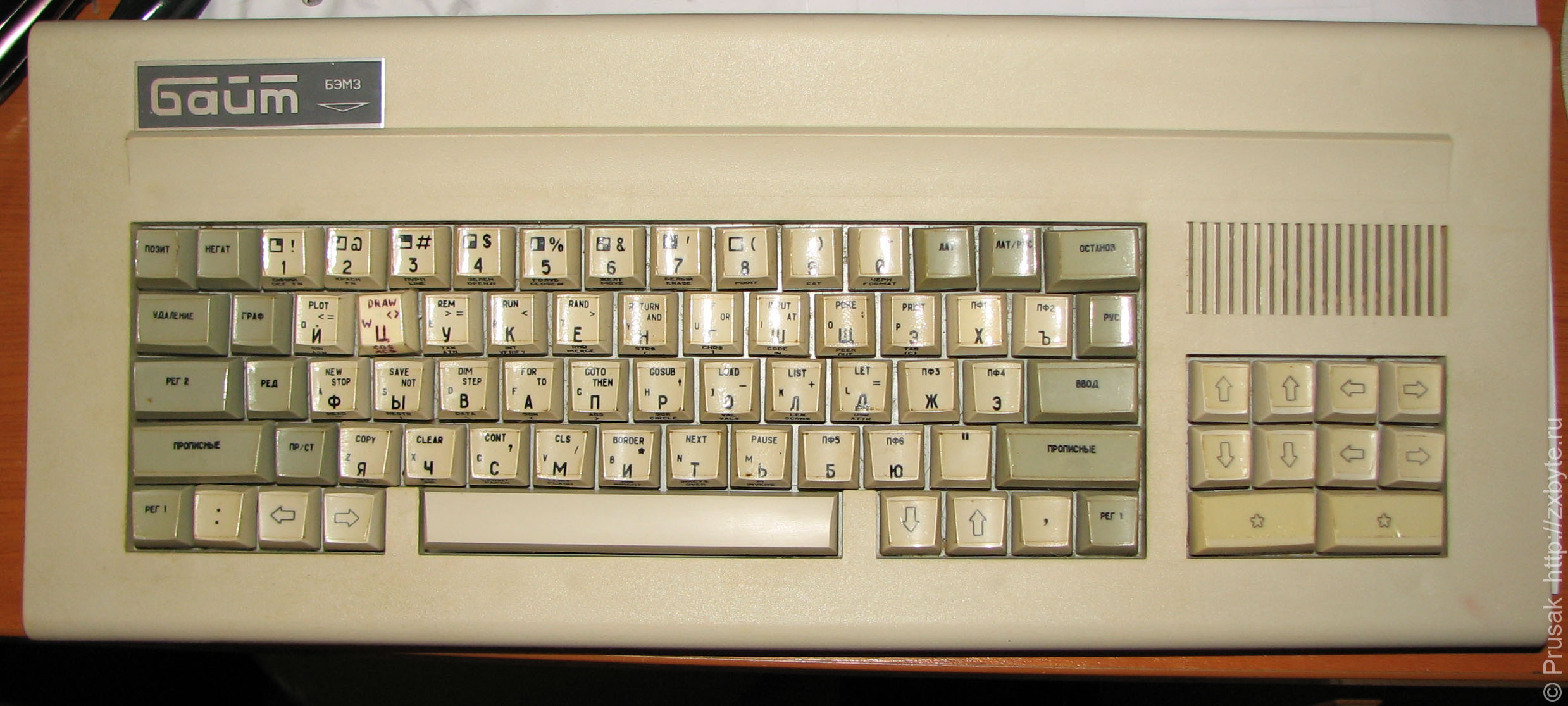

Приблизительно в 1993-1994 годах надписи на всех клавишах стали выполнять методом лазерной гравировки (например, как на этом "Байте", выпущенном в марте 1995 года):

Надписи на клавиатуре выполнены при помощи лазерной гравировки
Надписи на клавиатуре выполнены при помощи лазерной гравировки
Надписи на клавиатуре выполнены при помощи лазерной гравировки

Не обошлось без ошибок: неверно написали название токена "INKEY$".

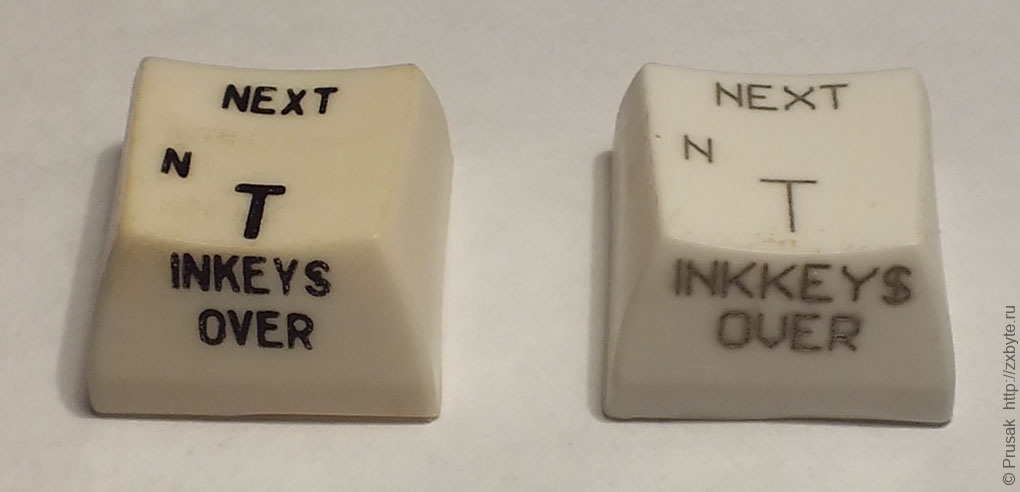

Слева - клавиша от старой клавиатуры «Байта». Справа - клавиша с лазерной гравировкой и с ошибкой «INKKEY$»
Слева - клавиша от старой клавиатуры «Байта». Справа - клавиша с лазерной гравировкой и с ошибкой «INKKEY$»
Слева - клавиша от старой клавиатуры «Байта». Справа - клавиша с лазерной гравировкой и с ошибкой «INKKEY$»

Из-за быстрого износа клавиш со стрелками (краска стиралась) одно время выпускали "Байты" с комбинированной клавиатурой - основное поле клавиш было выполнено из старых кнопок, с краской, а стрелки (курсор и kempston-джойстик) были с клавишами с лазерной гравировкой.

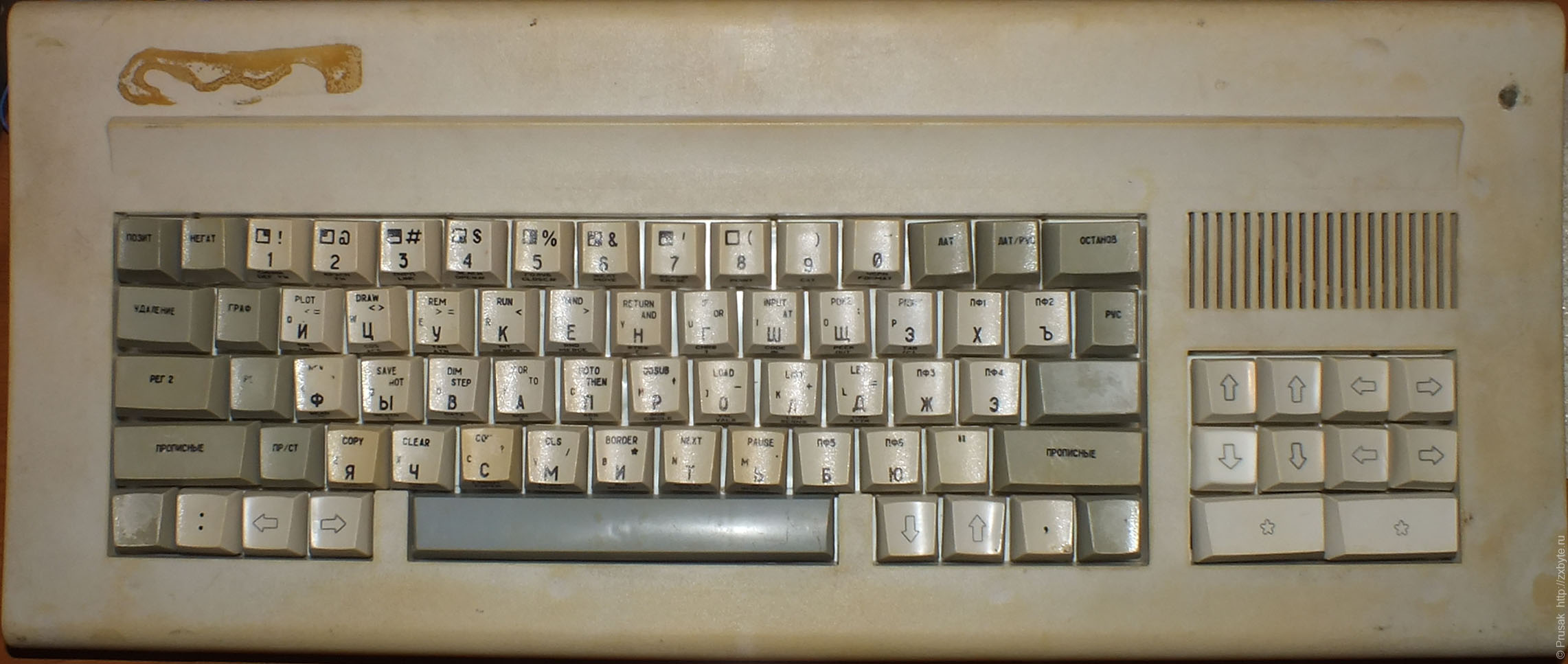

Этот потрёпанный жизнью «Байт» имеет комбинированную клавиатуру
Этот потрёпанный жизнью «Байт» имеет комбинированную клавиатуру
Этот потрёпанный жизнью «Байт» имеет комбинированную клавиатуру

В одном из "Байтов" в толкатели была напихана бумага:

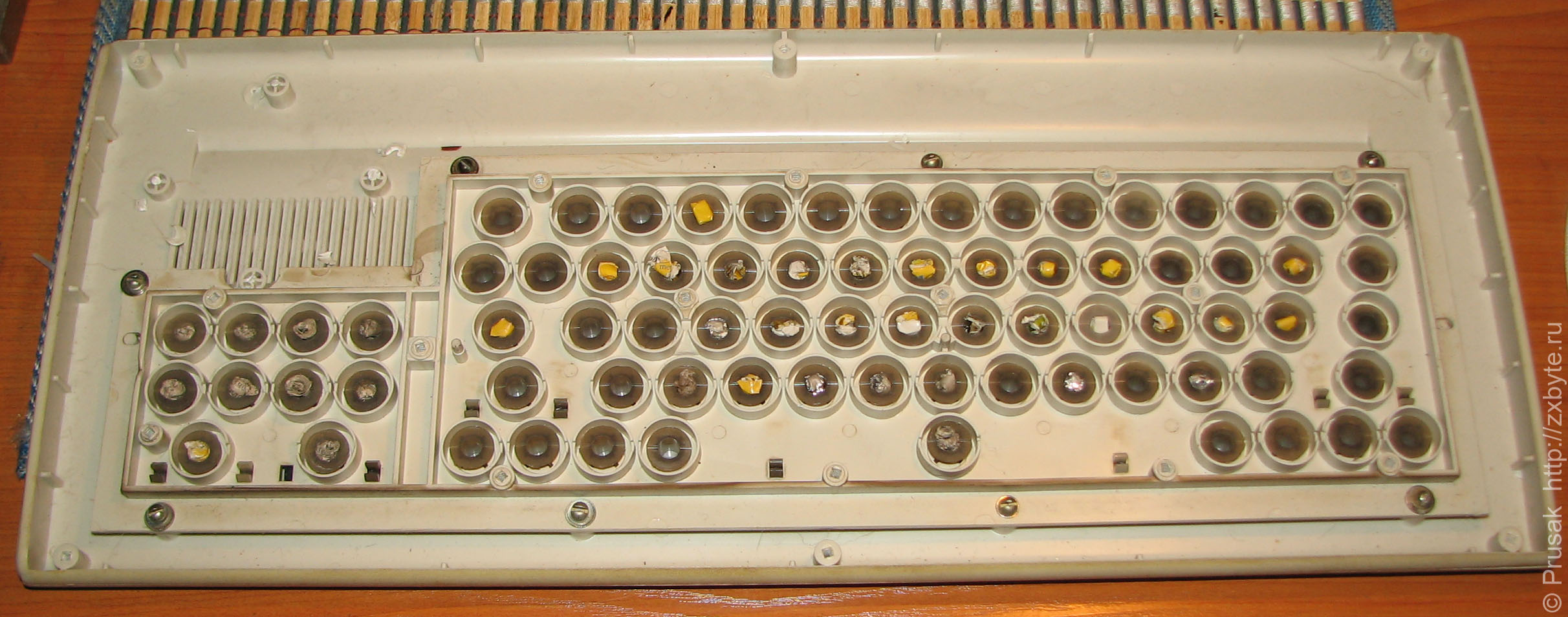

Клавиатура с толкателями с напиханной в них бумагой
Клавиатура с толкателями с напиханной в них бумагой

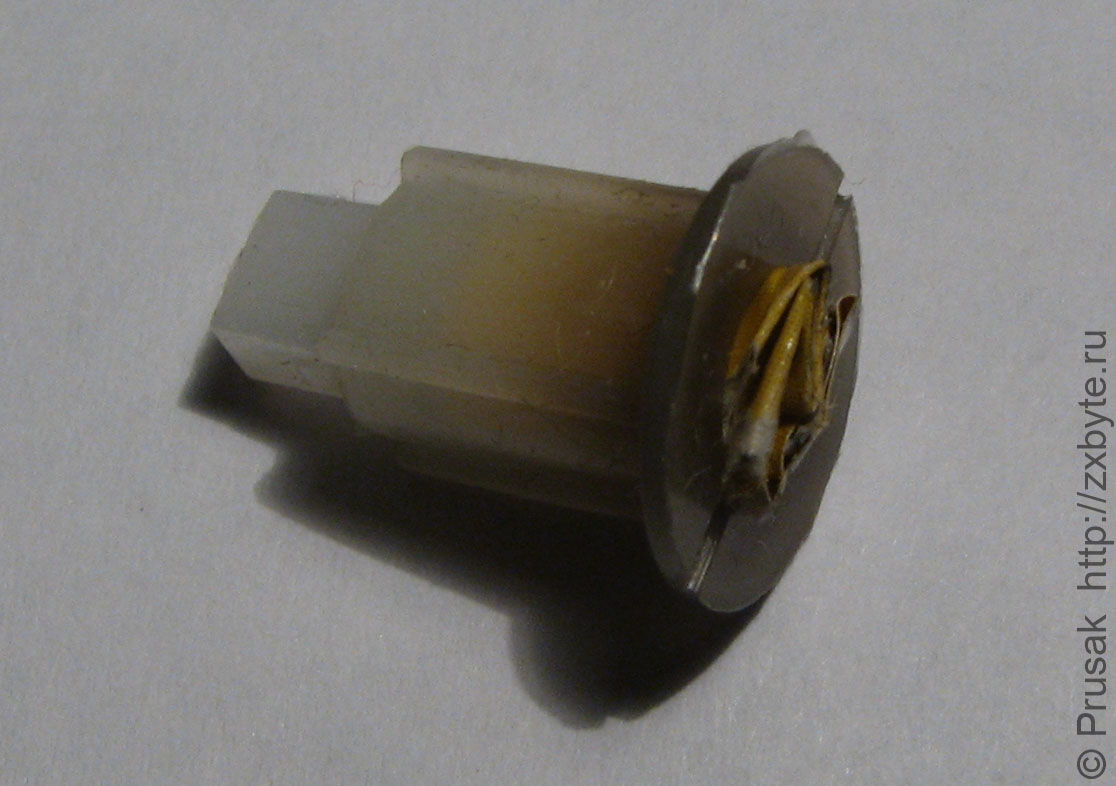

Толкатель с бумагой
Толкатель с бумагой
Клавиатура с толкателями с напиханной в них бумагой
Толкатель с бумагой

Таким необычным образом владелец компьютера пытался заставить нормально работать клавиши с окисленными контактами.

А это так сказать моддинг:

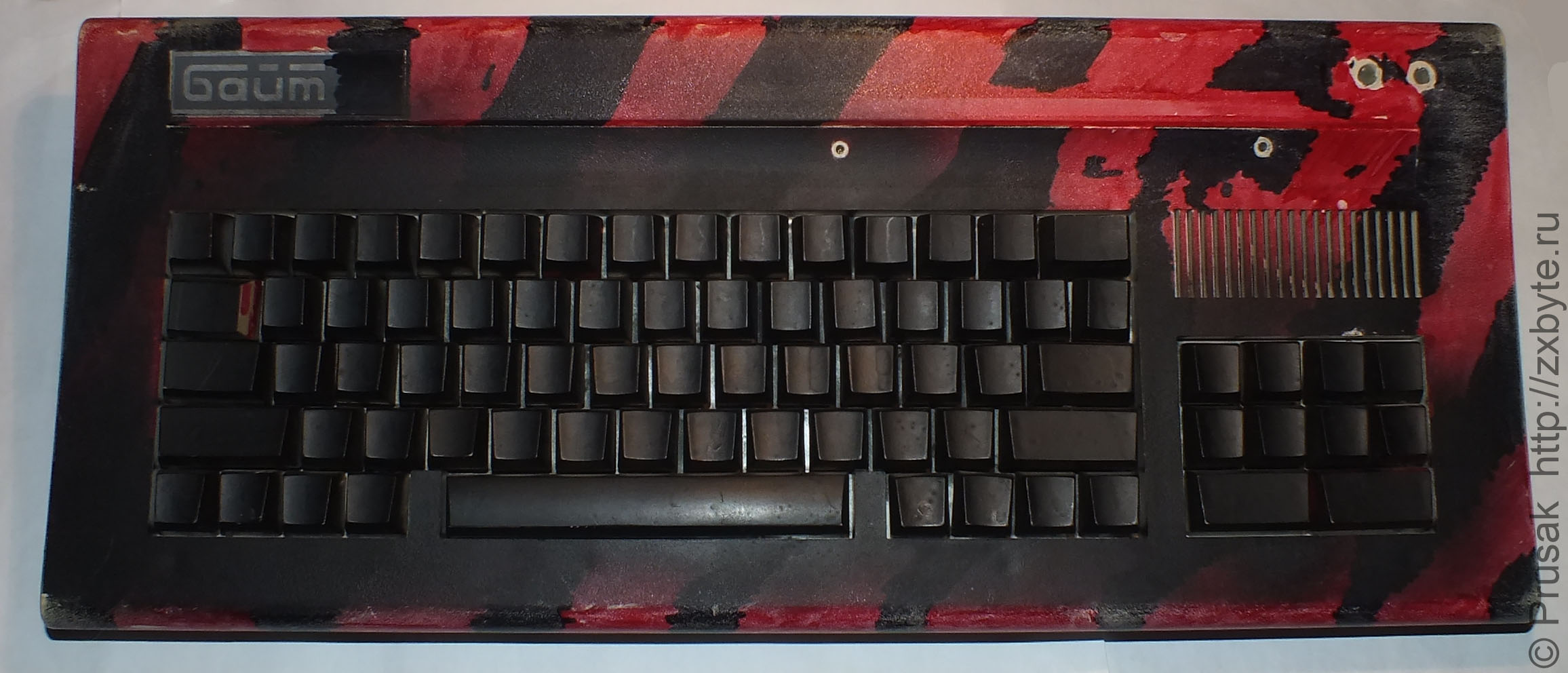

Готичный «Байт». Белорусские программисты настолько суровы, что не нуждаются в надписях на клавишах
Готичный «Байт». Белорусские программисты настолько суровы, что не нуждаются в надписях на клавишах
Готичный «Байт». Белорусские программисты настолько суровы, что не нуждаются в надписях на клавишах

Если внимательно присмотреться, видно, что верхняя крышка заимствована от "Байт-01".


Для чистки клавиатуры (особенно тем, кто это делает в первый раз) есть два руководства (раз и два) в фотографиях.

Кроме того процессу чистки клавиатуры посвящён второй выпуск "БАЙТ Tales":

БАЙТ Tales #02 - Чистим клавиатуру «Байта»
