Подключаем дисковод Mitsumi D509V5 к ZX-Spectrum

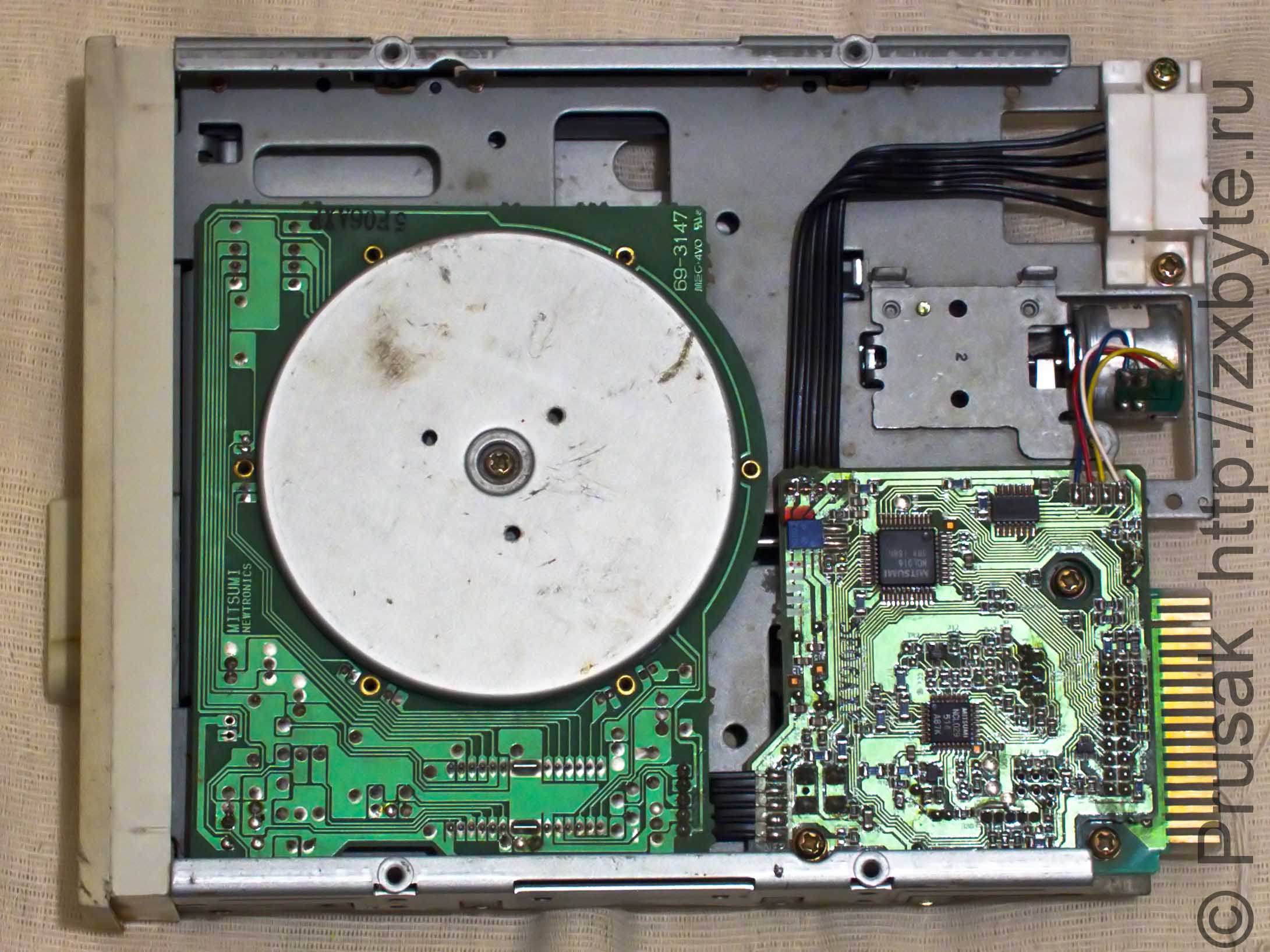

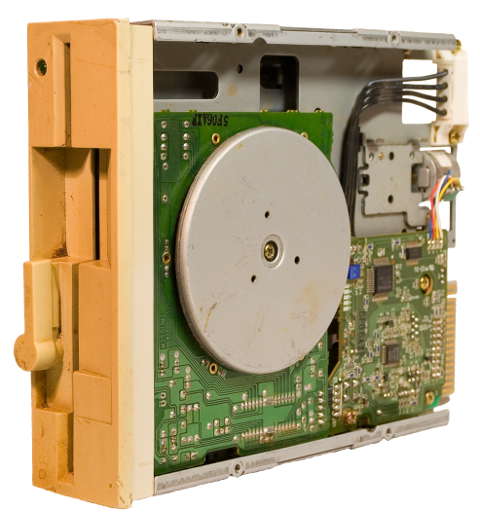

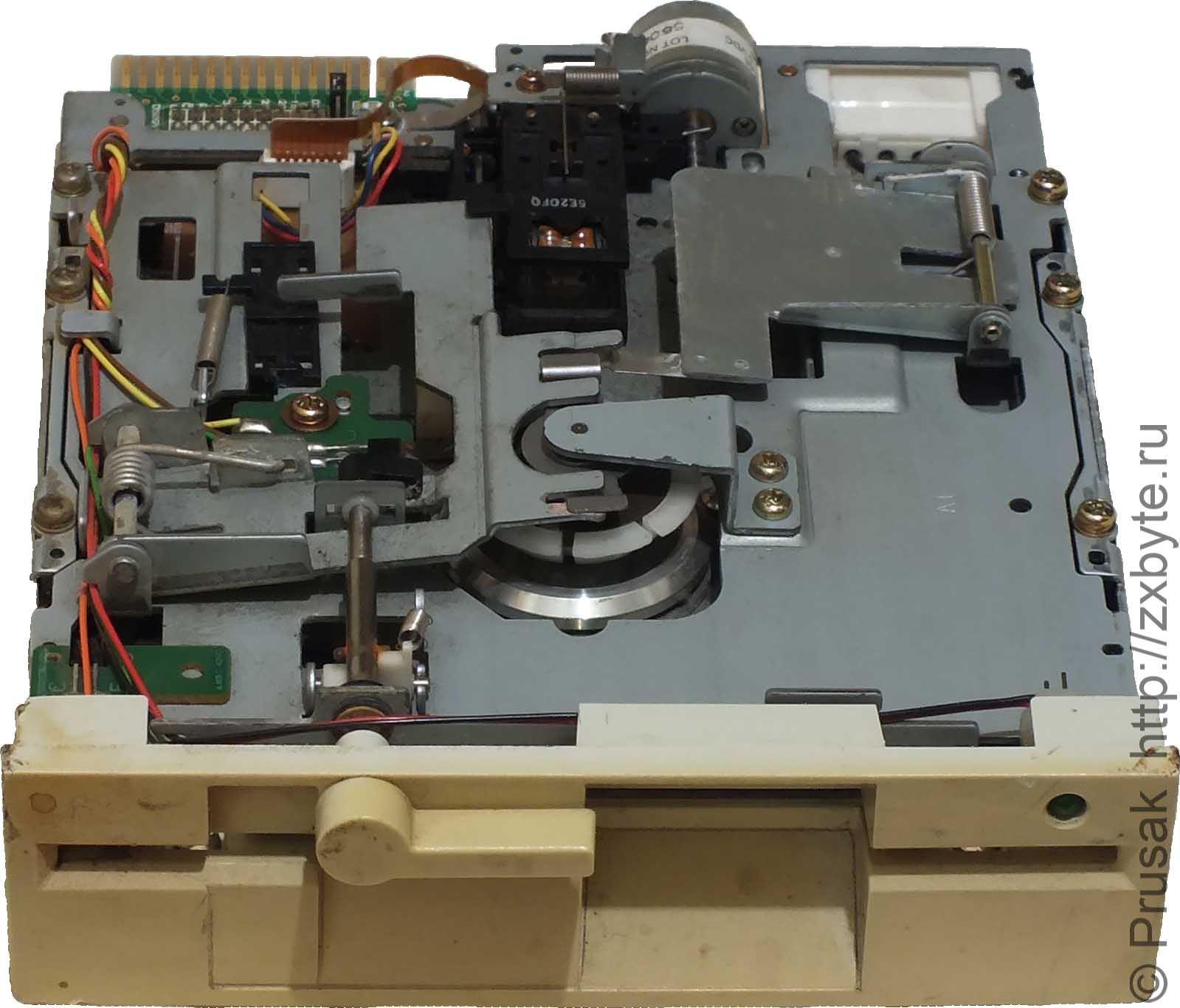

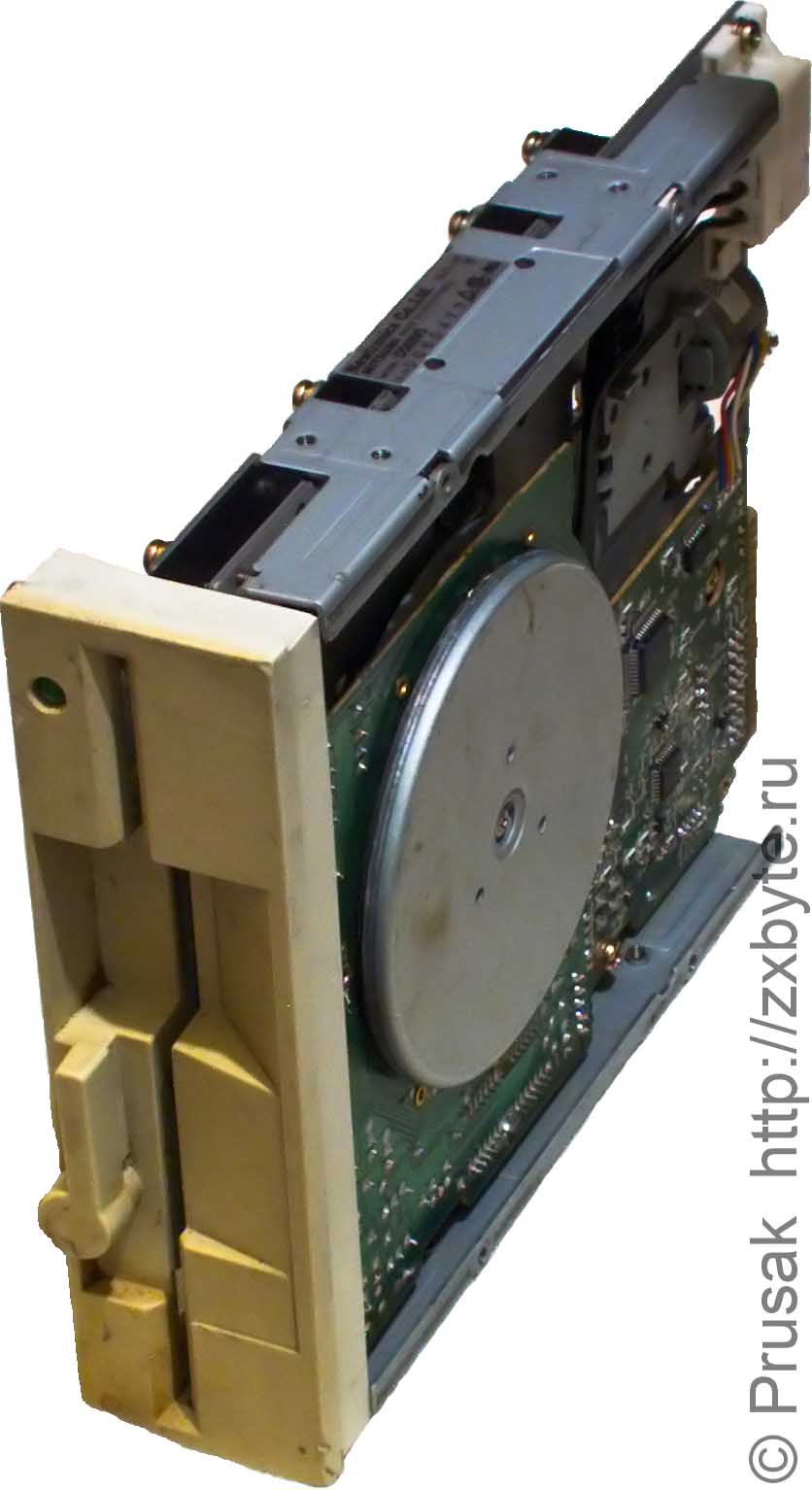

Дисковод Mitsumi D509V5

Дисковод Mitsumi D509V5
Дисковод Mitsumi D509V5
Дисковод Mitsumi D509V5
Дисковод Mitsumi D509V5
Дисковод Mitsumi D509V5

Этот дисковод рассчитан на работу в режиме высокой плотности (HD). Но, к счастью, его можно переключить в режим DD и заставить нормально работать с ZX-Spectrum. Посмотрим на его плату поближе:

Дисковод Mitsumi D509V5
Дисковод Mitsumi D509V5

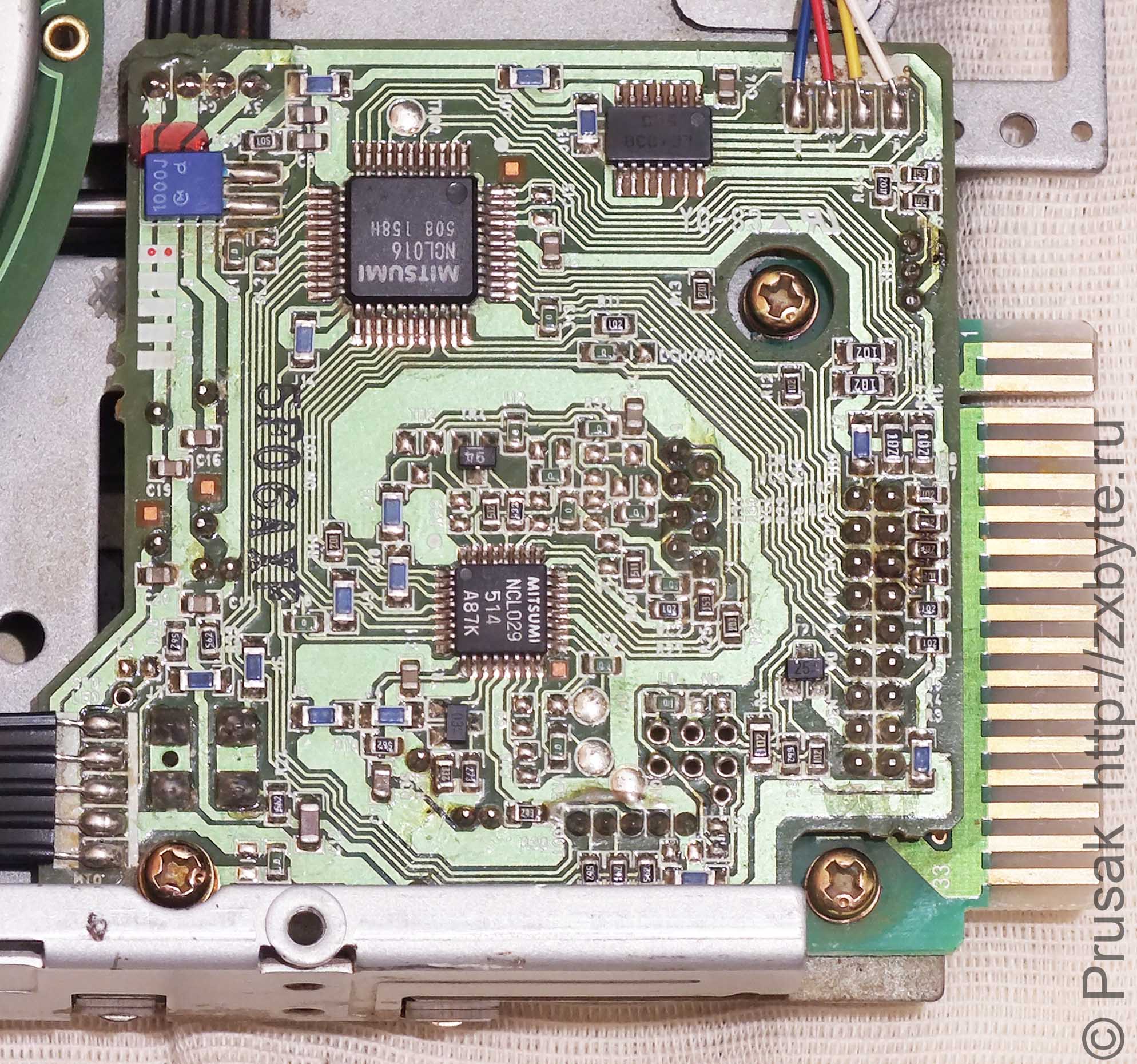

Интерфейсная плата дисковода Mitsumi D509V5
Интерфейсная плата дисковода Mitsumi D509V5
Дисковод Mitsumi D509V5
Интерфейсная плата дисковода Mitsumi D509V5

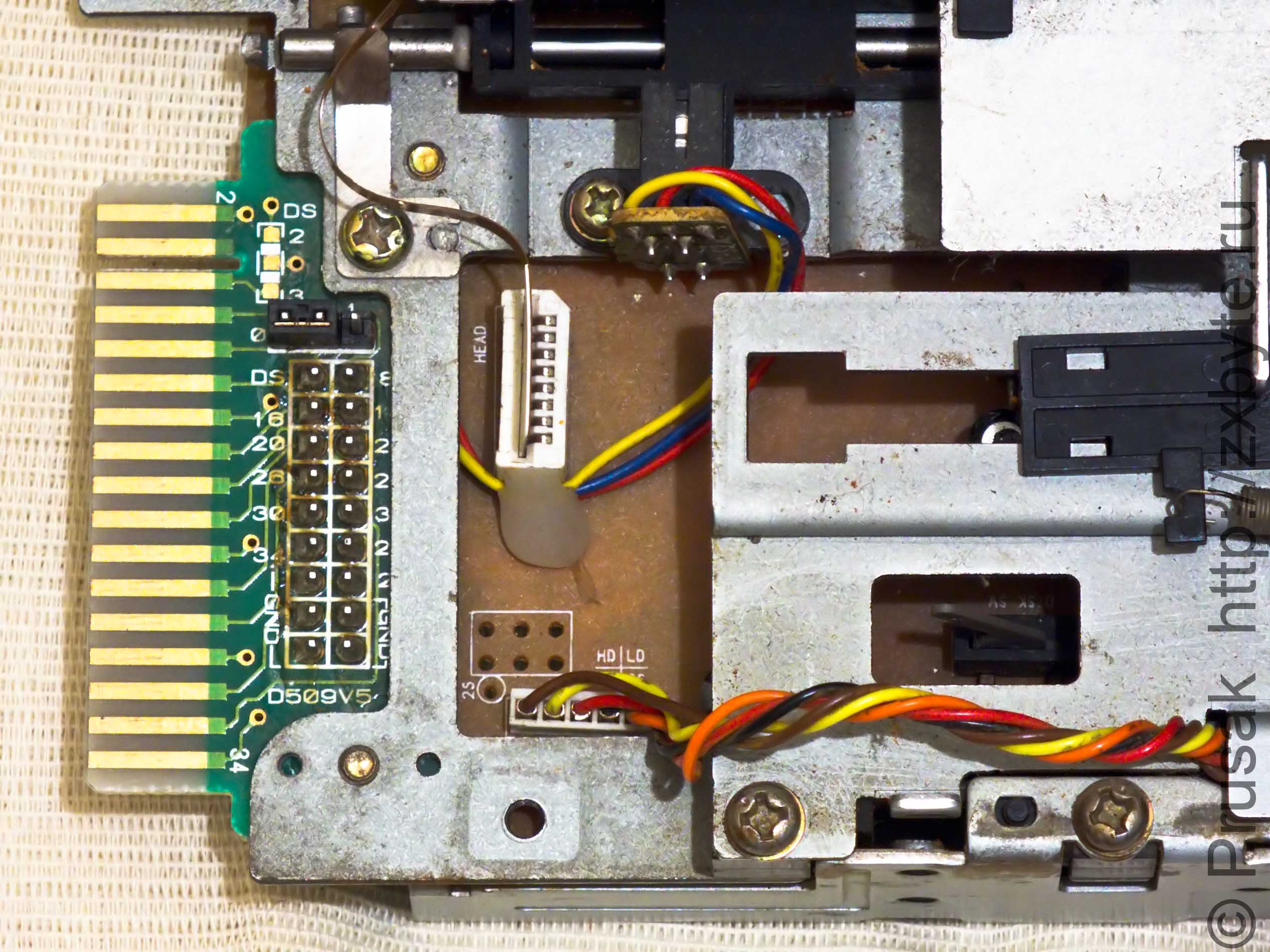

Плата дисковода Mitsumi D509V5
Плата дисковода Mitsumi D509V5
Плата дисковода Mitsumi D509V5

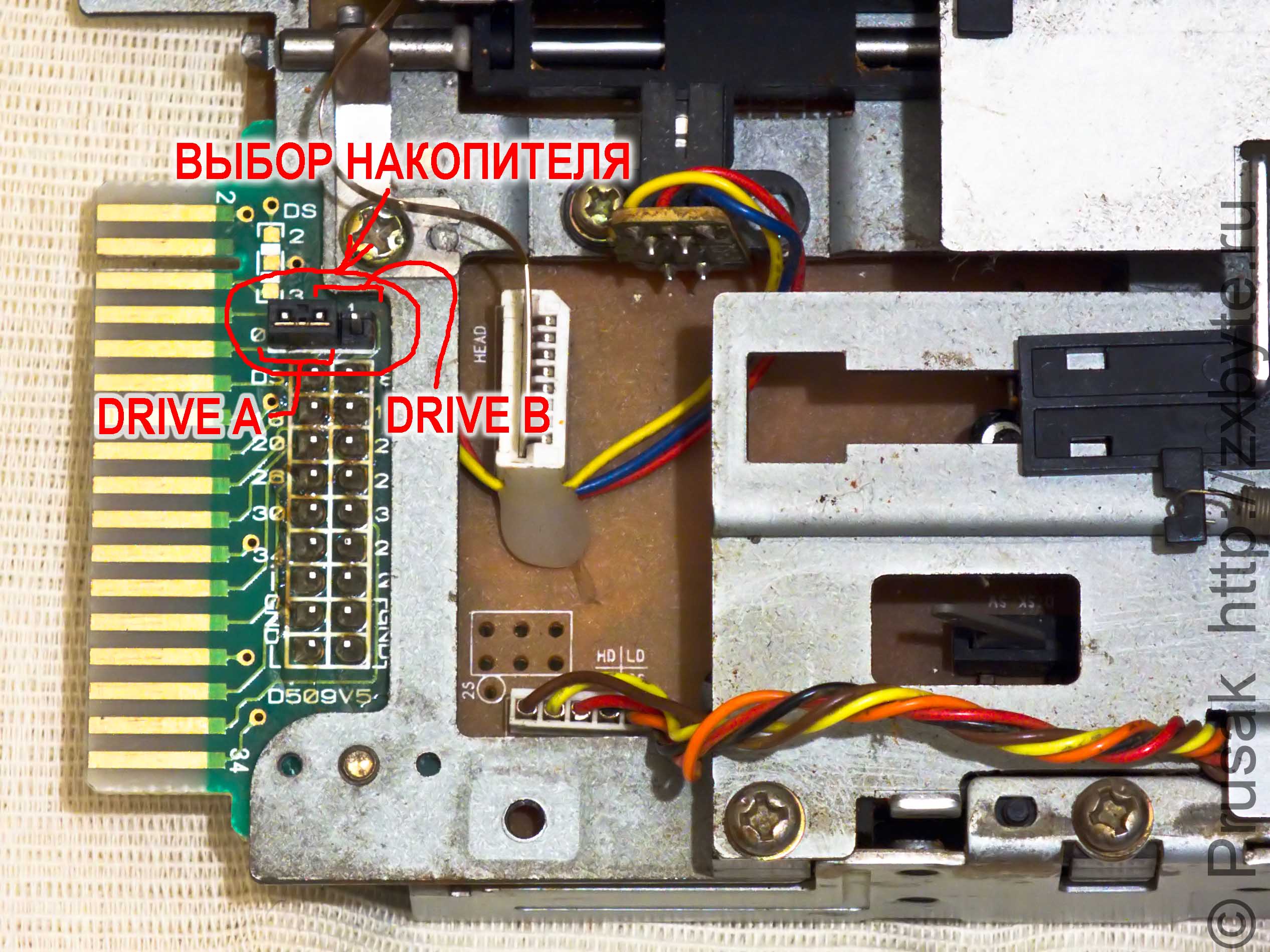

Из доступных перемычек мы видим только перемычку выбора накопителя A/B:

Перемычка выбора накопителя A/B
Перемычка выбора накопителя A/B
Перемычка выбора накопителя A/B

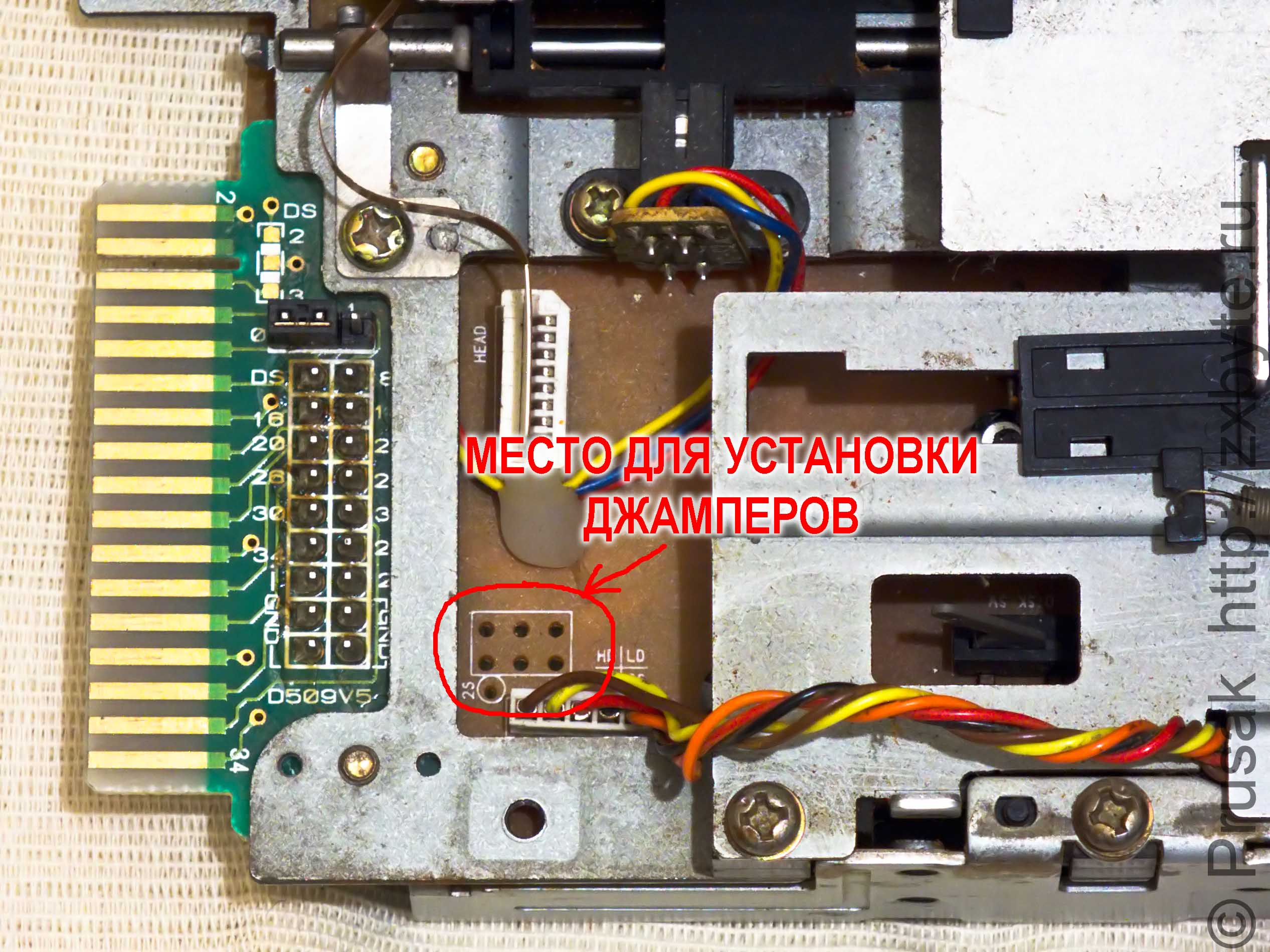

Как видно, на плате есть места предположительно для установки перемычек (джамперов). Судя по надписям возле них (LD, HD, 2S, LS) эти перемычки могут быть связаны с выбором режима работы (DD, HD):

Место для установки недостающих перемычек
Место для установки недостающих перемычек
Место для установки недостающих перемычек

Для внесения ясности в этот вопрос я составил схему участка платы возле этих перемычек:

Схема включения перемычек дисковода Mitsumi D509V5

Как видно из схемы, суть этих всех перемычек сводится к коммутации сигнала 2S, который связан со входом управления скоростью вращения дискеты. В данном дисководе на входе 2S постоянно присутствует уровень лог.1 (через резистор R40), который задаёт скорость вращения диска равную 360 об/мин, что соответствует работе в режиме HD. Для ZX-Spectrum такой режим работы не требуется, поэтому в наиболее простом случае можно жёстко переключить режим вращения дискеты в 300 об/мин. Для этого на плате есть место для впайки перемычки J5 "LS". Достаточно закоротить J5, и дисковод будет навечно включен в режим DD:

Самый простой способ переключения Mitsumi D509V5 в режим Double Density (DD)
Самый простой способ переключения Mitsumi D509V5 в режим Double Density (DD)
Самый простой способ переключения Mitsumi D509V5 в режим Double Density (DD)

Однако можно пойти другим путём и попробовать впаять все требуемые перемычки. Для этого снова вернёмся к схеме. Суть её такова: установкой перемычки LS ("Low Speed") жёстко включается режим DD (300 об/мин). Если же перемычка установлена как 2S ("2 Speed" - две скорости вращения диска), то режим работы дисковода определяется уровнем сигнала на контакте 2 интерфейсного разъёма. А перемычки DD и HD определяют полярность этого сигнала: при установленной перемычке LD режим DD будет включаться при лог.0 на контакте 2 интерфейсного разъёма, а при установленной перемычке HD при лог.0 на контакте 2 интерфейсного разъёма будет включен уже режим HD (360 об/мин). Контактные площадки J1 и J2 дублируют перемычки HD и LD соответственно.

Таким образом, чтобы доработать плату дисковода для "нормальной" работы в режимах DD/HD потребуются следующие действия:

  • Если впаяны перемычки J1 или J2, то удалить их;
  • впаять штыри для установки джамперов J4;
  • замкнуть контактные площадки J3;
  • проверить, чтобы не были замкнуты контактные площадки J5 "LS";
  • соединить проводом две контактных площадки с обозначениями "2S":

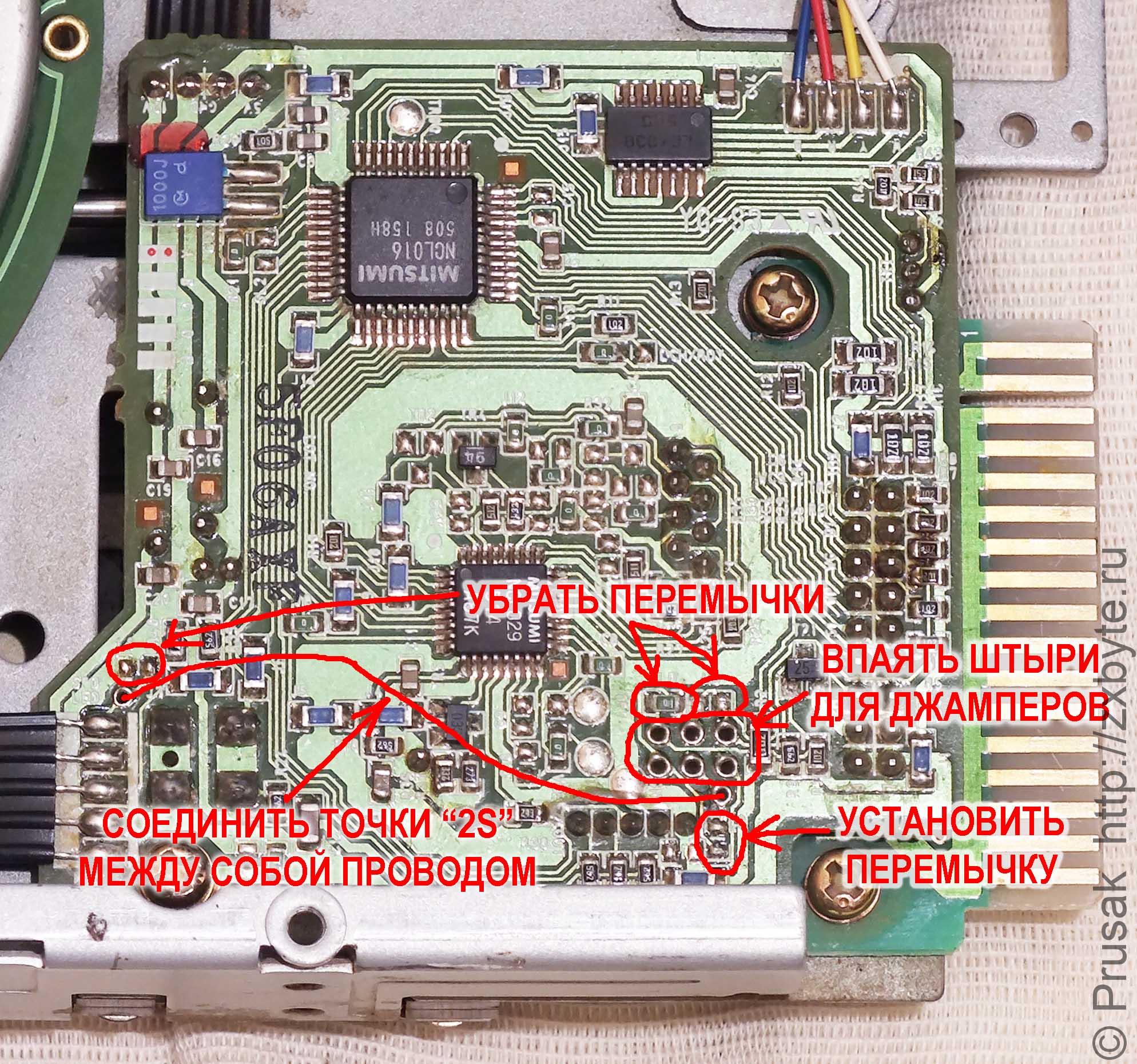

  • Полная доработка Mitsumi D509V5
    Полная доработка Mitsumi D509V5
    Полная доработка Mitsumi D509V5

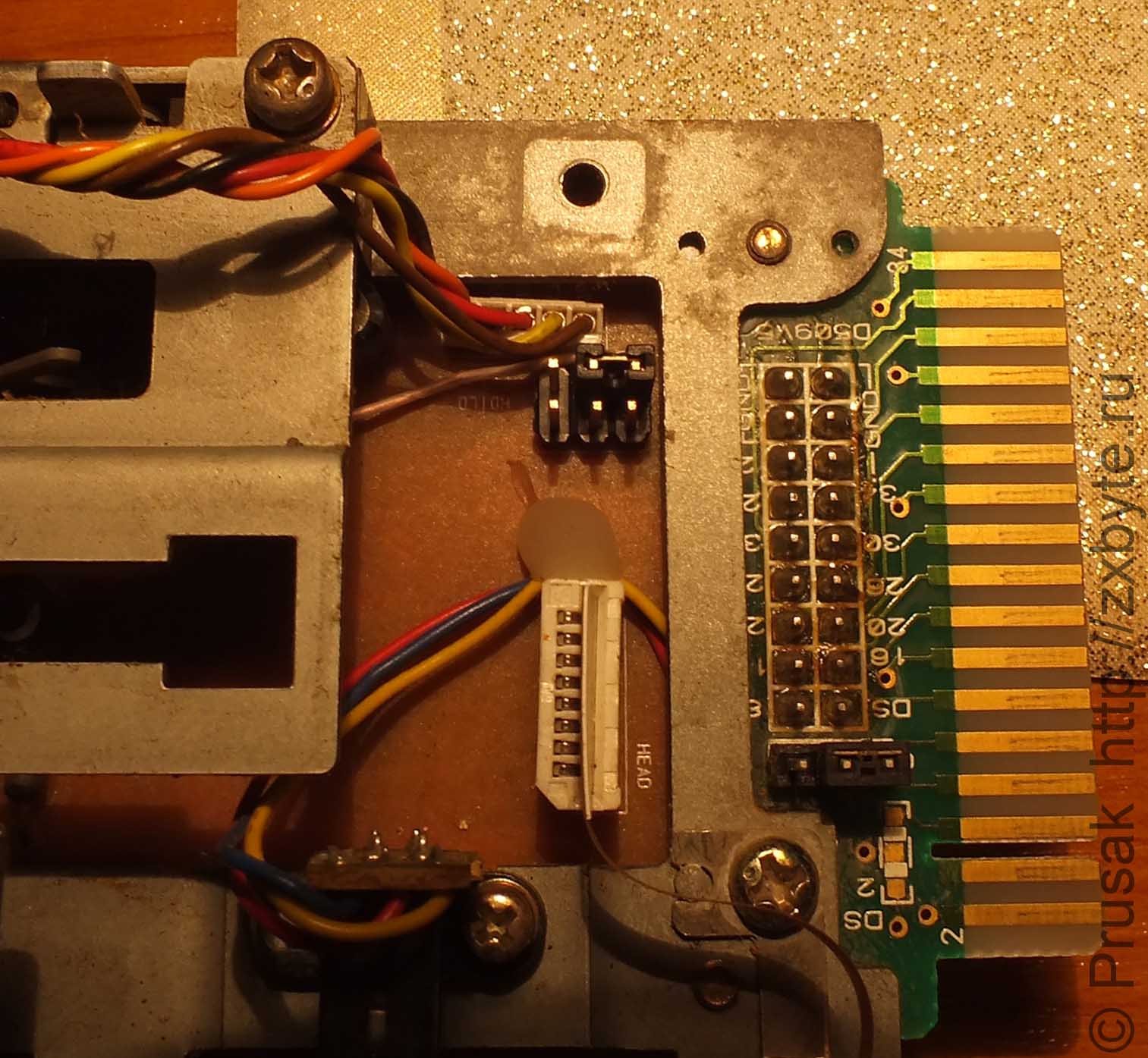

    Доработка окончена. Теперь для работы с ZX-Spectrum достаточно установить одну перемычку LS:

    Установка режима DD в Mitsumi D509V5
    Установка режима DD в Mitsumi D509V5
    Установка режима DD в Mitsumi D509V5

    Положение перемычек HD, LD (или их отсутствие) в данном случае роли не играет.

    Для подключения дисковода к IBM PC необходимо установить перемычку 2S и перемычками LD или HD выбрать полярность сигнала для включения режима HD:

  • Перемычка LD выбирает включение режима HD высоким уровнем сигнала на контакте 2 интерфейсного разъёма дисковода;
  • Перемычка HD выбирает включение режима HD низким уровнем сигнала на контакте 2 интерфейсного разъёма дисковода;
  • Либо можно вообще убрать перемычку LS или 2S, тогда режим HD будет включен постоянно независимо от того, какой логический уровень сигнала будет на контакте 2 интерфейсного разъёма.

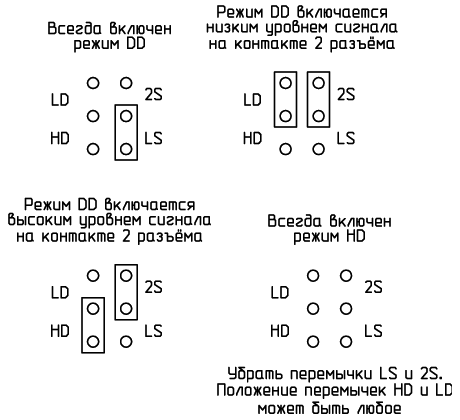

    Варианты включения перемычек для данного дисковода:

    Схема включения перемычек дисковода Mitsumi D509V5
