Адаптер "Байт-01-А" для сопряжения компьютера "Байт-01" с КВУ

Напрямую подключить "Байт-01" к КВУ нельзя - у КВУ используется своя шина для связи с компьютером, ёмкость длинного жгута от компьютера к КВУ при прямом подключении к процессору не лучшим образом повлияет на работу компьютера, поэтому между "Байт-01" и КВУ находится адаптер:

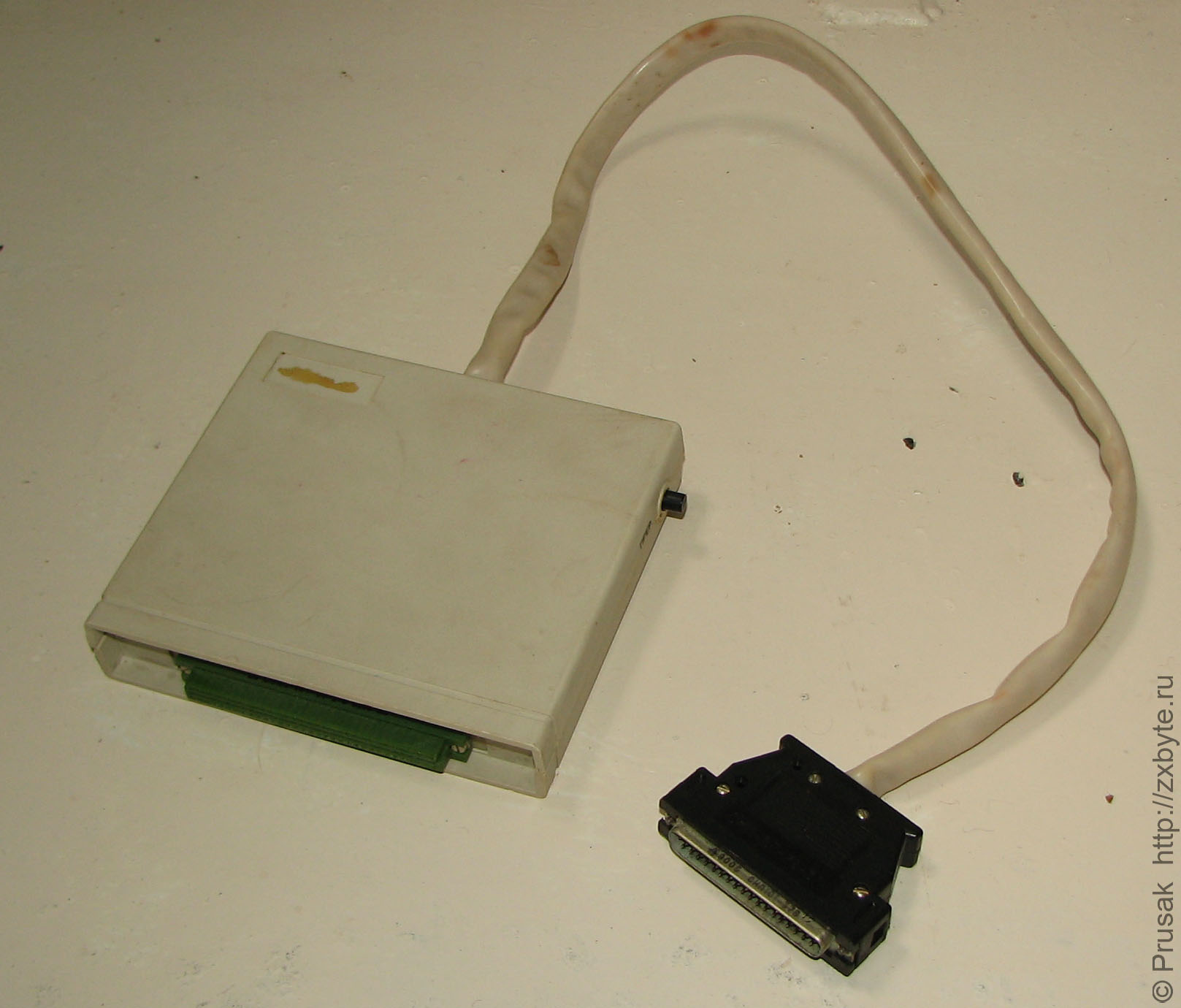

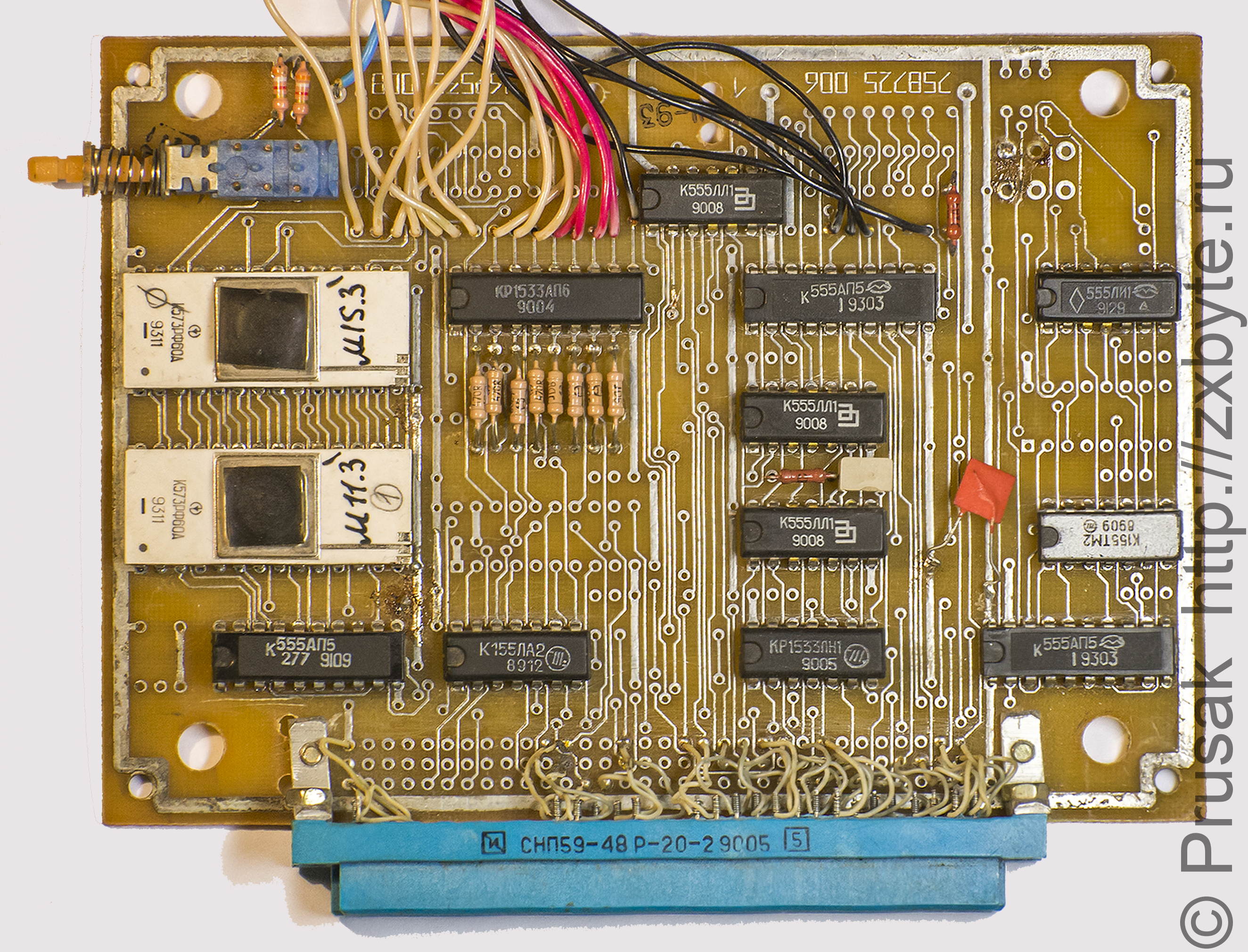

Адаптер для подключения «Байт-01» к КВУ
Адаптер для подключения «Байт-01» к КВУ
Адаптер для подключения «Байт-01» к КВУ
Адаптер для подключения «Байт-01» к КВУ
Адаптер для подключения «Байт-01» к КВУ

Адаптер осуществляет буферирование сигналов процессора и формирование некоторых специфических сигналов для работы с КВУ. Также в адаптере расположена схема дешифрации регистра конфигурации компьютера. Монтаж проводов на системном разъёме выполнен накруткой.

На адаптере есть интересная кнопка - "прер.". Это в какой-то степени аналог кнопки MAGIC, но по большому счёту это вызов своеобразного "теневого монитора". В качестве его выступает программа ww. Её надо предварительно загрузить в память, и только потом пользоваться. По нажатию "прер." можно выгрузить всю память на диск. Более подробно об этом режиме можно узнать из описания программы ww.

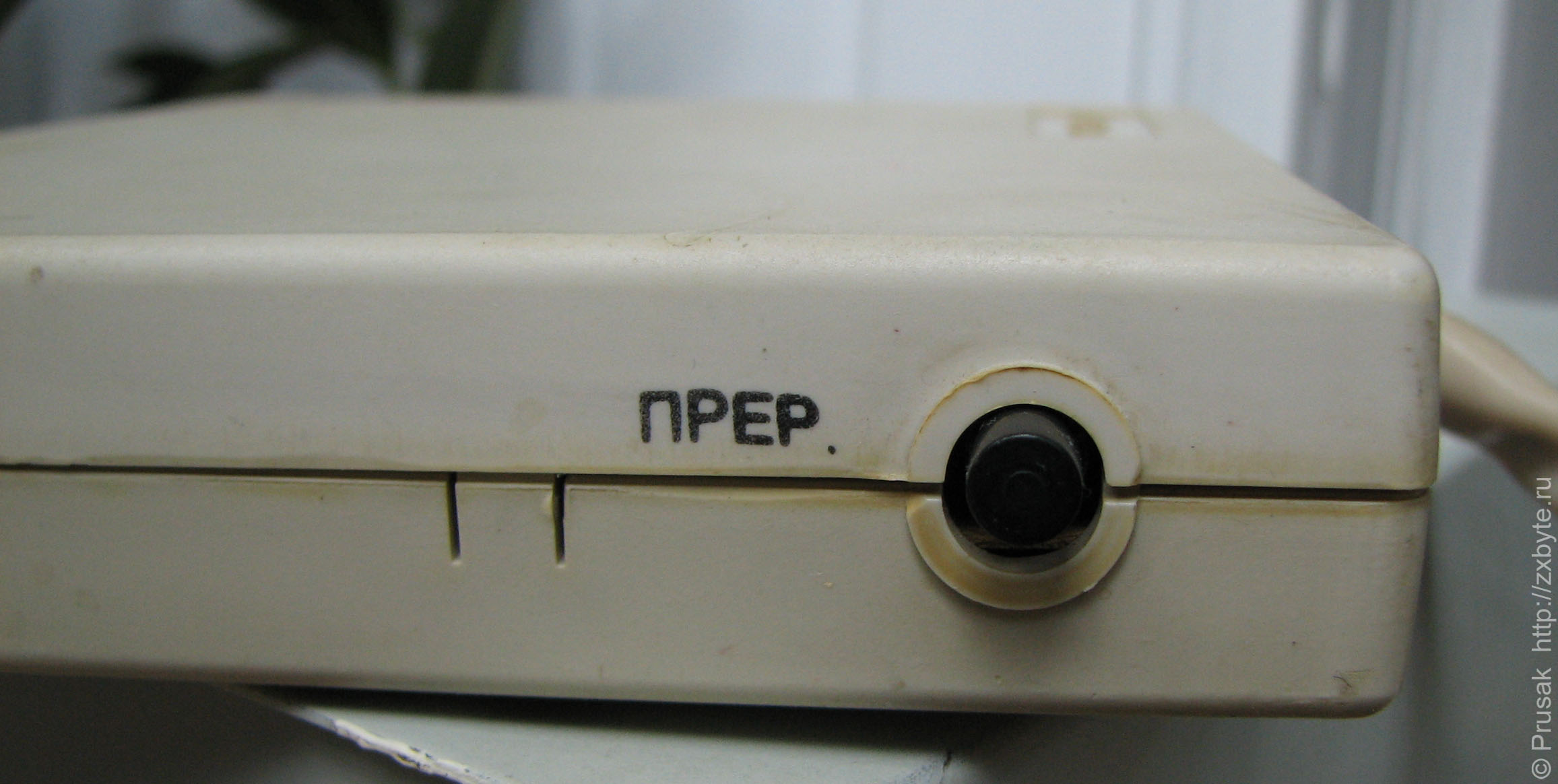

Кнопка «ПРЕР» на адаптере «Байт-01»
Кнопка «ПРЕР» на адаптере «Байт-01»
Кнопка «ПРЕР» на адаптере «Байт-01»

Адаптер выпускался как в пластмассовом корпусе:

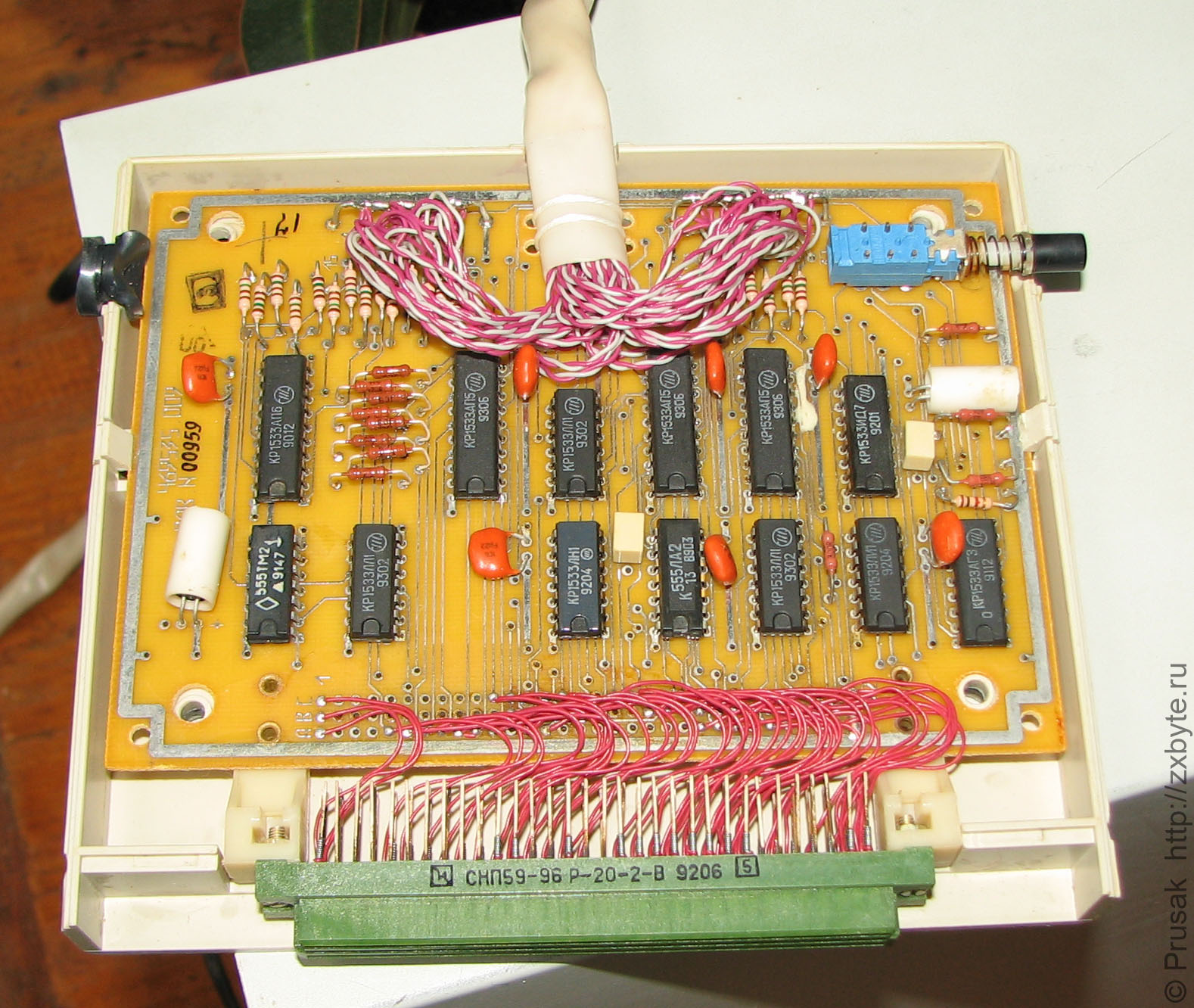

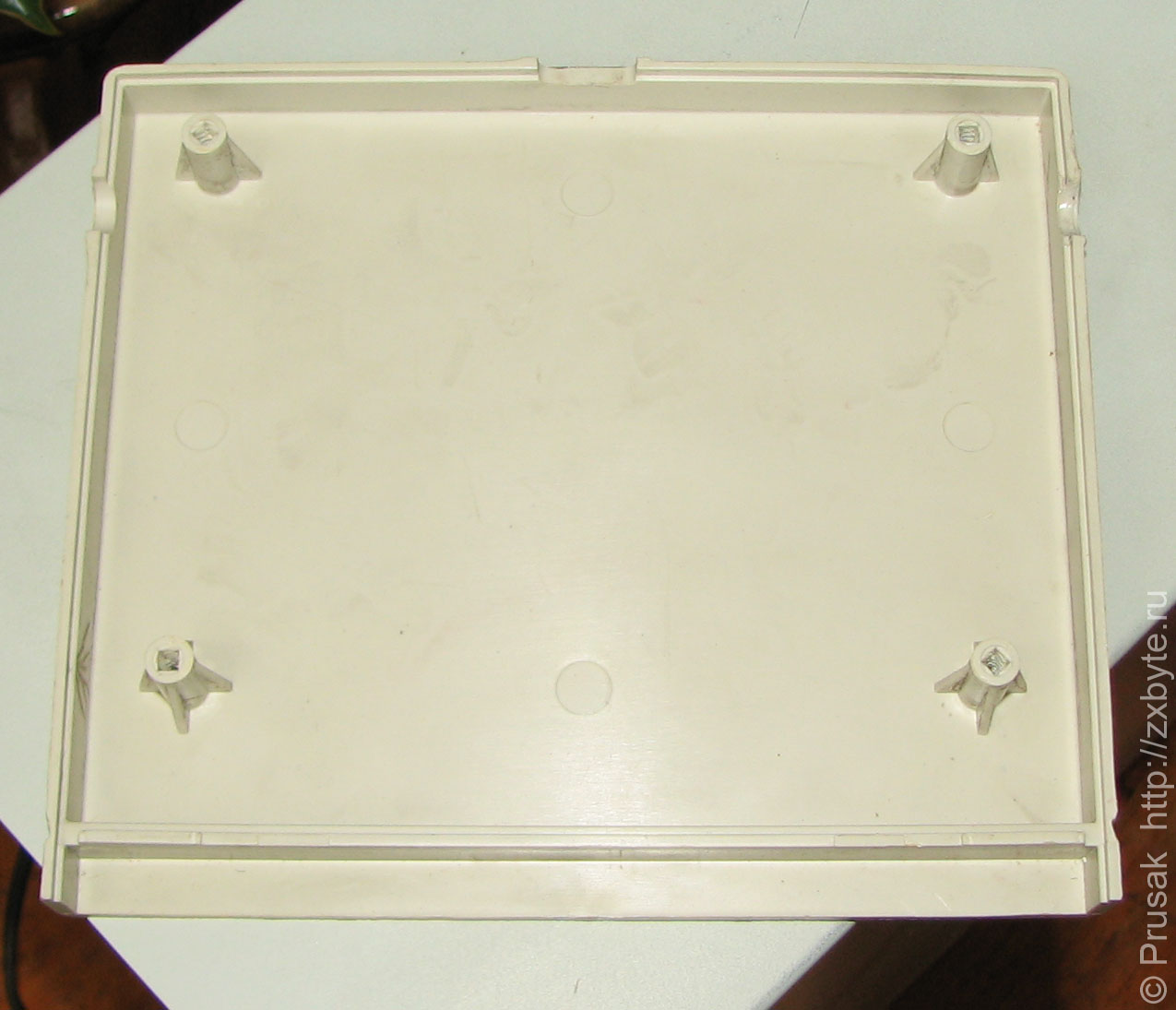

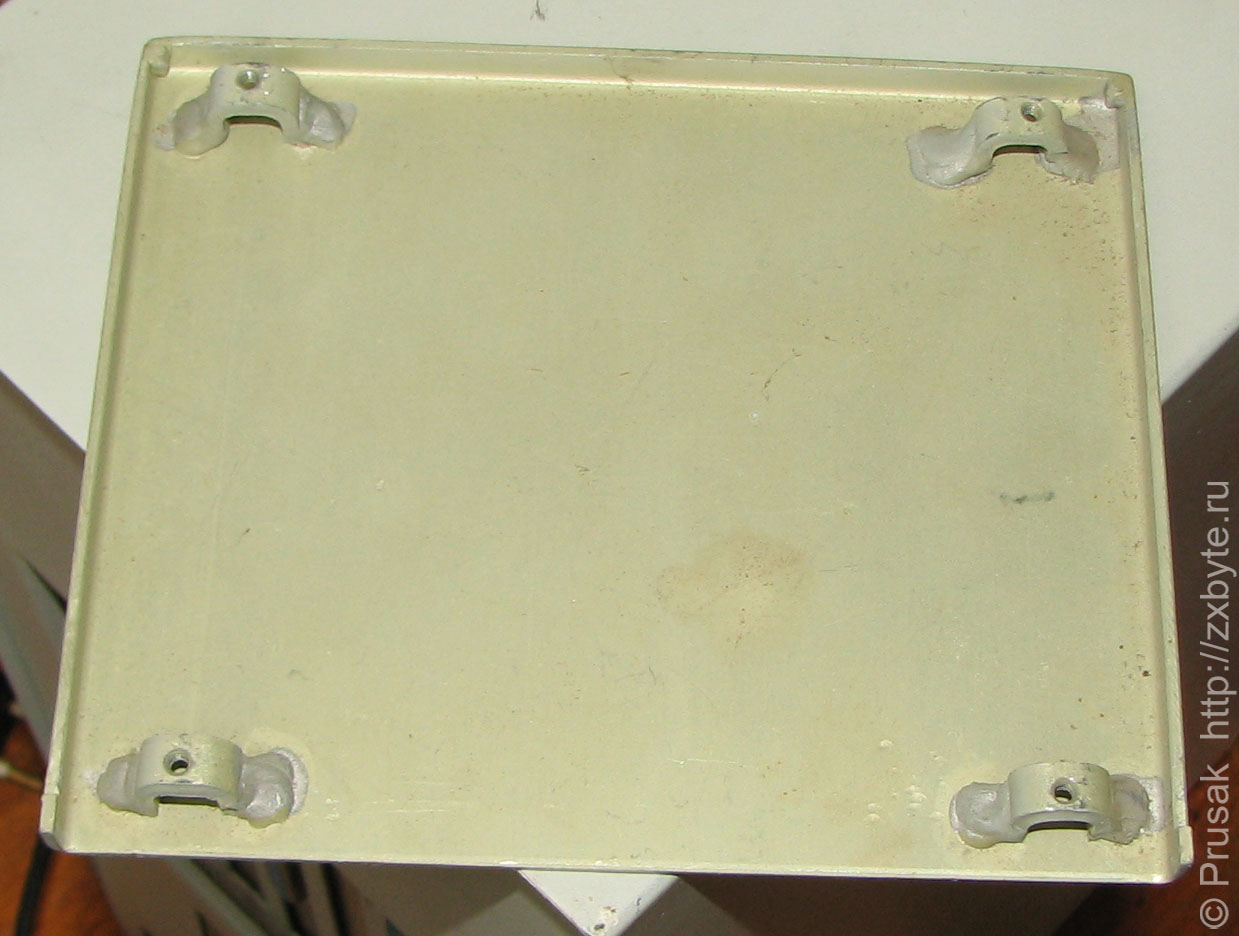

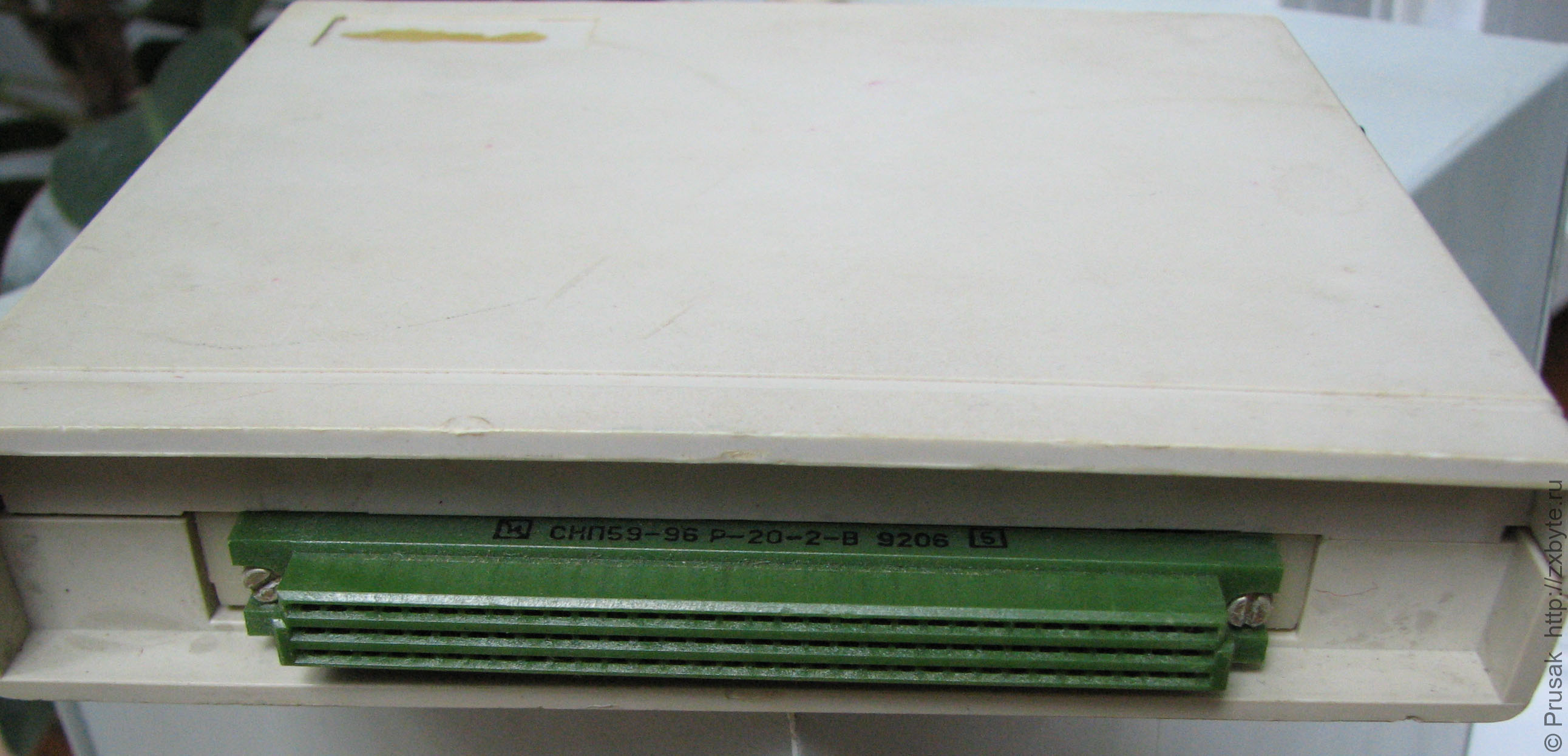

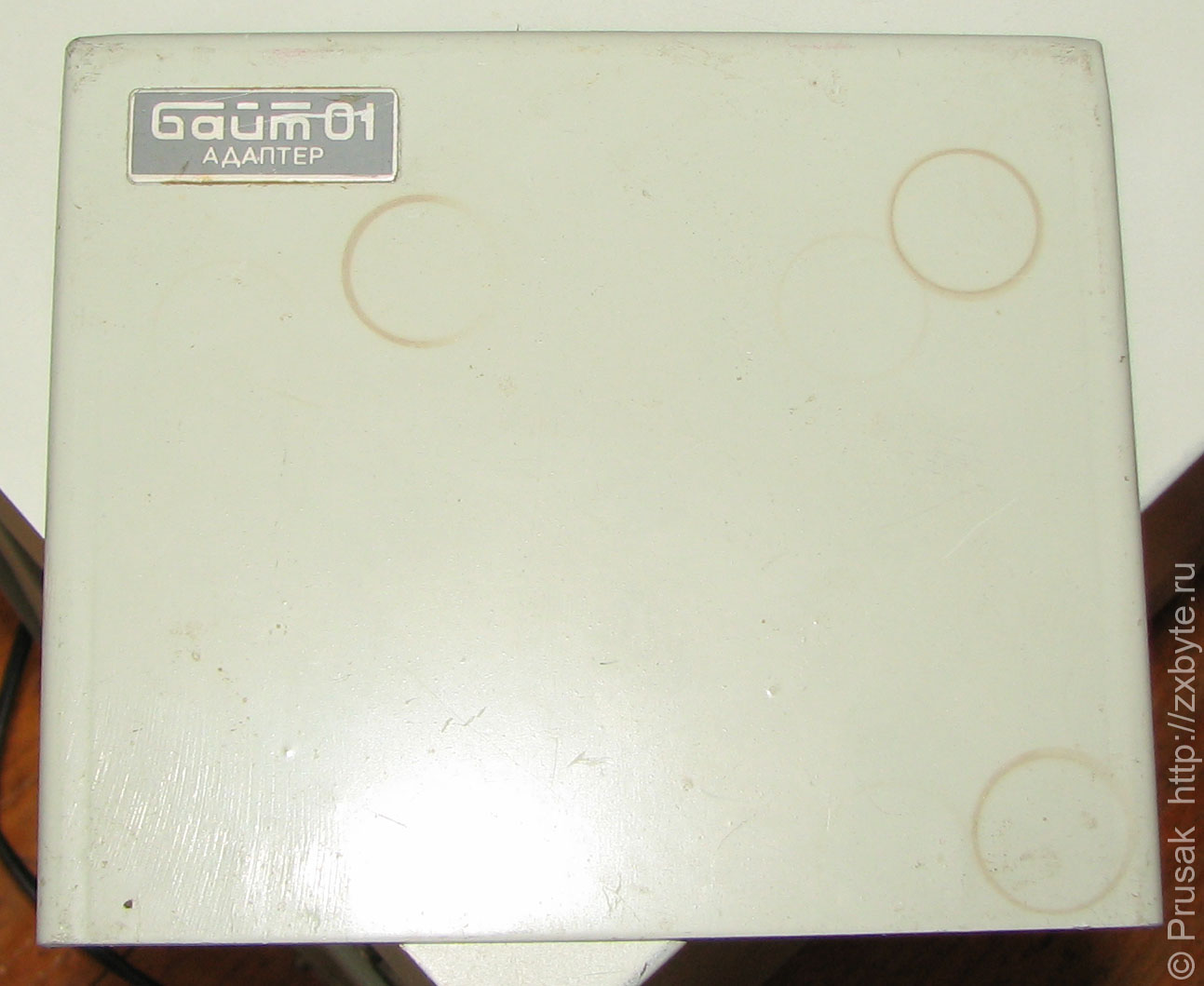

Пластмассовый корпус адаптера от «Байт-01»
Пластмассовый корпус адаптера от «Байт-01»
Пластмассовый корпус адаптера от «Байт-01»
Пластмассовый корпус адаптера от «Байт-01»
Пластмассовый корпус адаптера от «Байт-01»

Так и в металлическом:

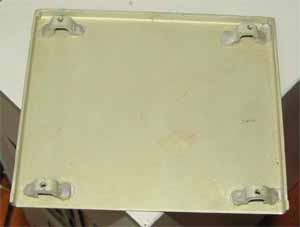

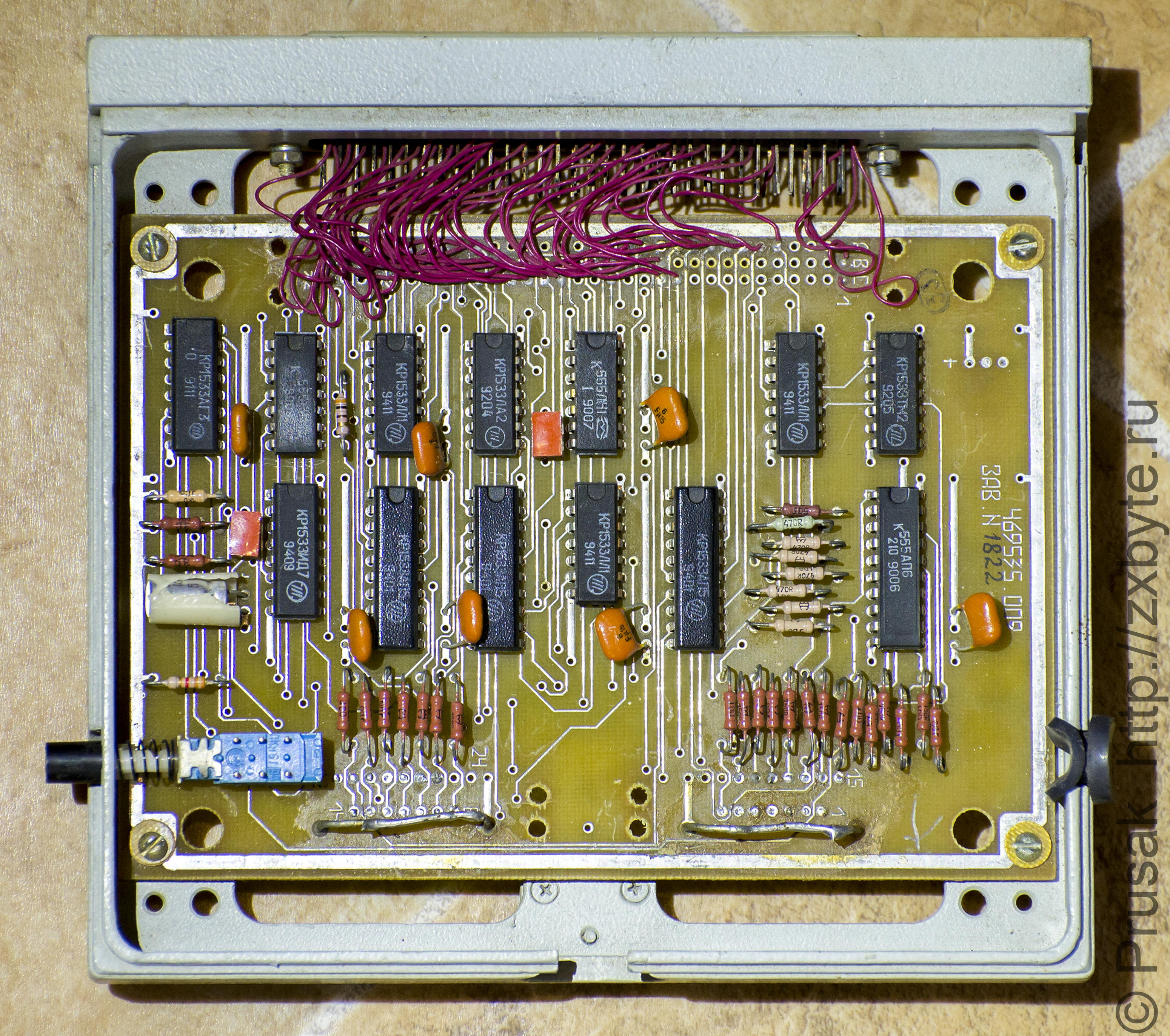

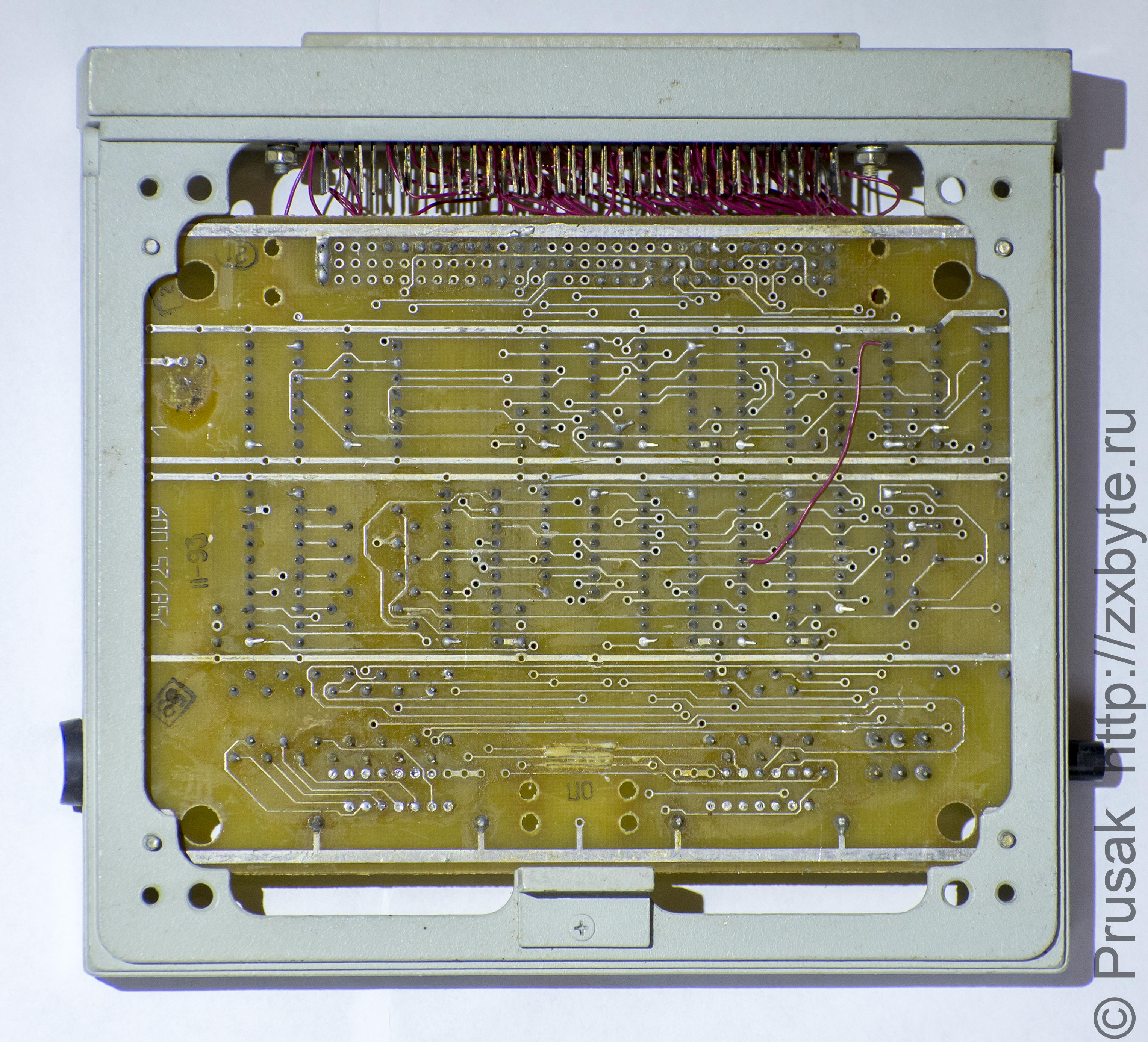

Металлический корпус адаптера от «Байт-01»
Металлический корпус адаптера от «Байт-01»
Металлический корпус адаптера от «Байт-01»
Металлический корпус адаптера от «Байт-01»
Металлический корпус адаптера от «Байт-01»

Металлический корпус адаптера от «Байт-01»
Металлический корпус адаптера от «Байт-01»
Металлический корпус адаптера от «Байт-01»
Металлический корпус адаптера от «Байт-01»
Металлический корпус адаптера от «Байт-01»

Адаптер "Байт-А"

Кроме адаптера "Байт-01-А" существует ещё один адаптер под названием "Байт-А". Он выпускался с более ранними версиями КВУ, которые могли подключаться к обычным "Байтам". К сожалению "вживую" КВУ этих версий мне не попадались, но зато удалось раздобыть для изучения неполностью собранную плату адаптера "Байт-А":

Плата адаптера ″Байт-А″
Плата адаптера ″Байт-А″
Плата адаптера ″Байт-А″

Плата содержит буферы для шины данных, адреса и управления, такие же как в адаптере "Байт-01-А", и, кроме того, на плате расположено ПЗУ с прошивкой TR-DOS и часть схемы контроллера Beta Disk Interface, отвечающая за работу с ПЗУ. По сути контроллер BDI разделён на две части. Одна часть с ПЗУ и схемами управления расположена на плате адаптера, а вторая часть (КР1818ВГ93 и порты ввода/вывода) расположена отдельно.

Ввиду того, что плата контроллера дисковода такая же, как в Байт-01, со своими собственными портами, у адаптера "Байт-А" будет такая же несовместимость TR-DOS, как и в Байт-01. Т.е. будут корректно загружаться далеко не все программы.

На имеющейся плате адаптера в ПЗУ "прошита" версия системы TR-DOS 5.04:

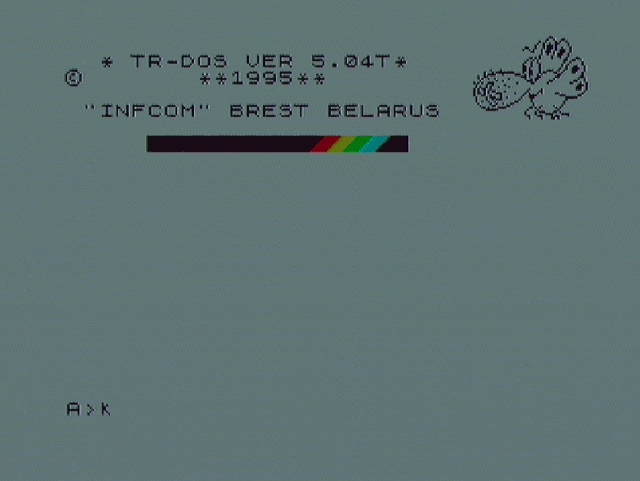

TR-DOS 5.04 с платы адаптера ″Байт-А″

На плате расположены две кнопки - "Magic" и "Прер.". Причём по умолчанию, если кнопка "Прер." не нажата, по сбросу мы попадаем в TR-DOS. Если же при сбросе держать нажатой "Прер.", то попадём в бейсик.

Имеющаяся документация по адаптерам "Байт-А" и "Байт-01-А"

Документация по адаптеру:
Адаптер "Байт-01-А"Схема и монтажный чертёж платы
Адаптер "Байт-А"Схема, монтажный чертёж платы и прошивки ПЗУ
