NEC FD1157C

1,2Мб HD дисковод с возможностью переключения в режим DD.

Фотогалерея

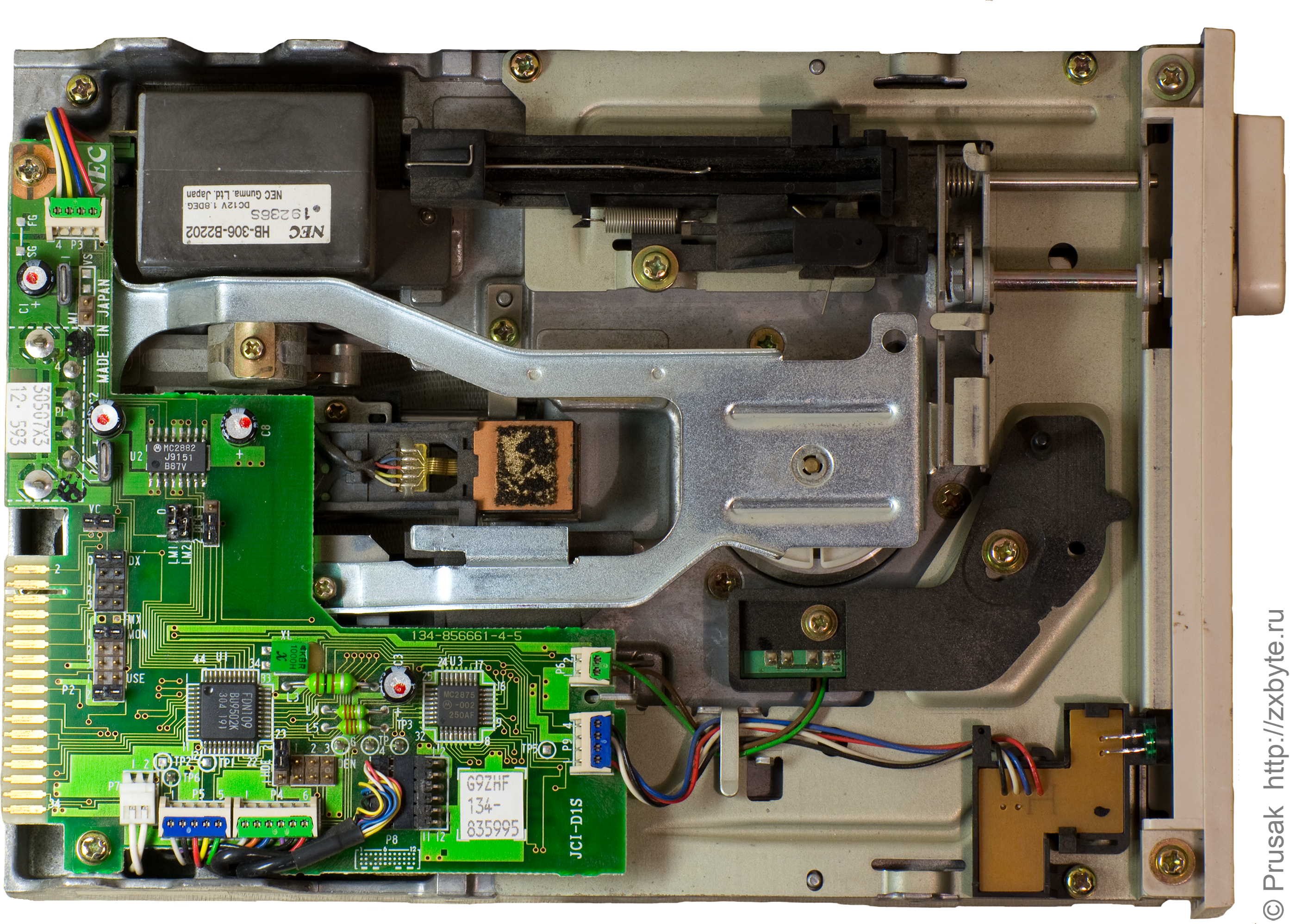

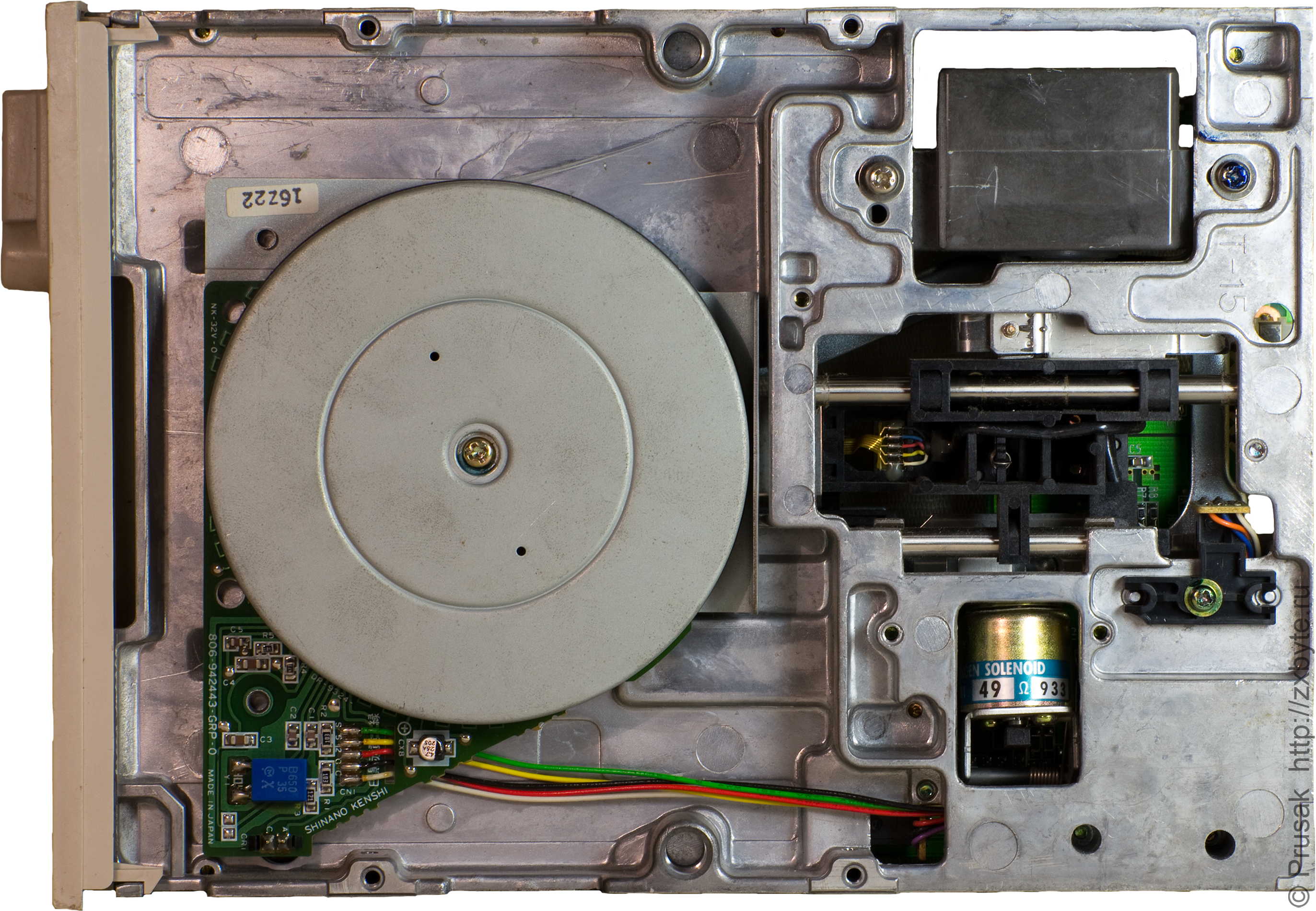

NEC FD1157C

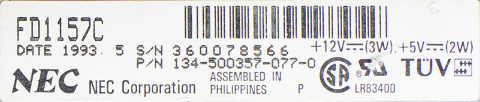

Шильдик NEC FD1157C

NEC FD1157C
NEC FD1157C
NEC FD1157C
NEC FD1157C

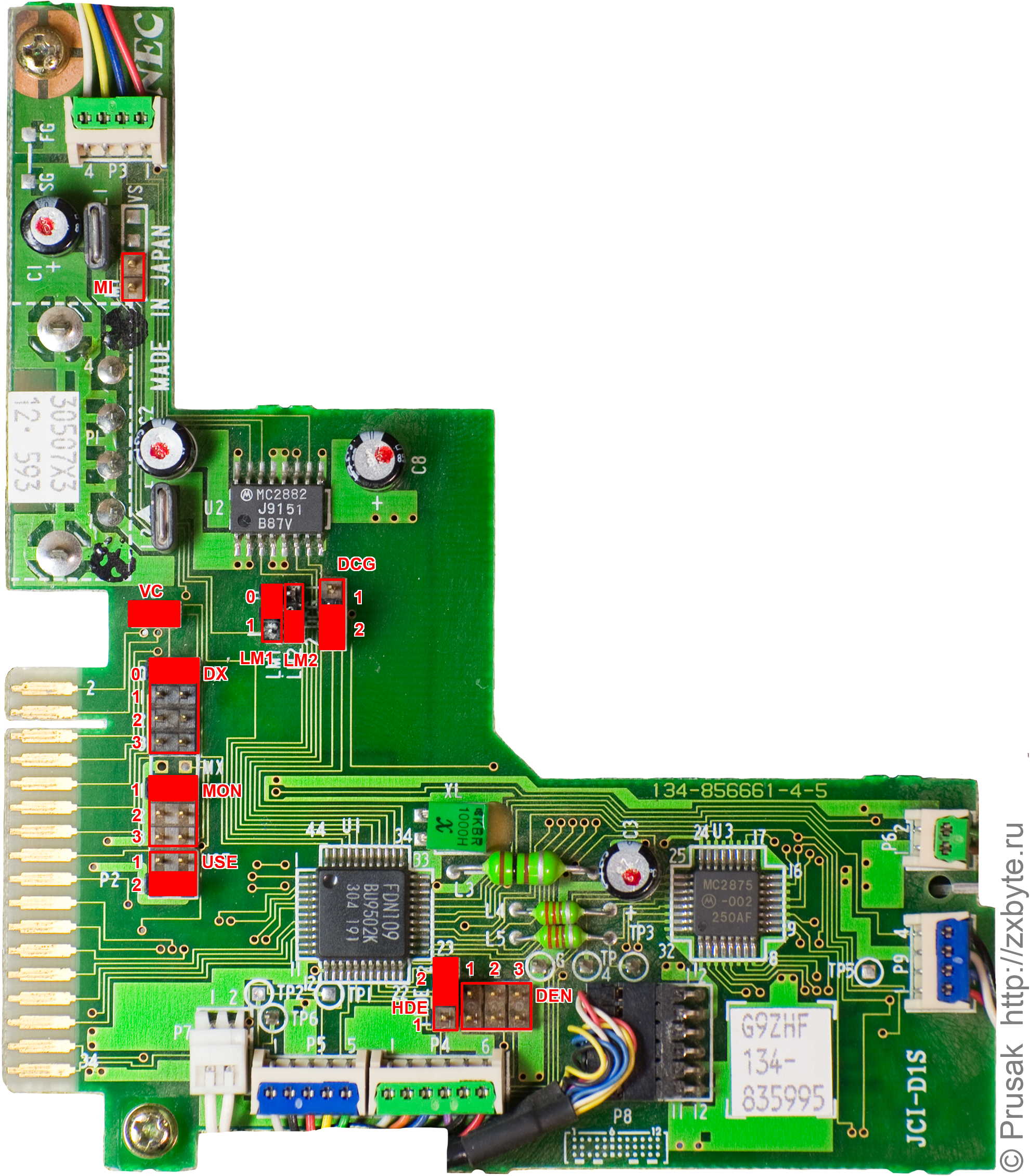

Перемычки дисковода NEC FD1157C
Перемычки дисковода NEC FD1157C
Перемычки дисковода NEC FD1157C

Описание некоторых перемычек:

  • DX - выбор накопителя (Drive A - Drive D). Соответственно перемычка 0 ставит накопитель как Drive A, перемычка 1 - как Drive B и т.д.
  • USE - управление магнитом для опускания головки на диск.

  • Перемычка должна быть установлена в положение 2. При установке в положение 1 или отсутствии перемычки электромагнит не работает, соответственно чтения/записи на диск не будет.

  • DCG - выбор назначения сигнала на выходе 34 интерфейсного разъёма:

  • 1 - вырабатывается сигнал готовности привода (для работы на некоторых клонах ZX-Spectrum требуется именно этот сигнал, но для основной массы клонов сигнал не имеет значения, т.к. он просто-напросто никуда не подключен);
    2 - вырабатывается сигнал Disk Change (при смене диска в приводе). Для подключения к PC на приводе нужно установить именно эту перемычку!

  • HDE - выбор режима DD/HD.

  • 1 - намертво включает режим HD (360 об/мин диска), при этом положение перемычки DEN не играет никакой роли;
    2 - включает возможность работы как в DD, так и в HD. Переключение между этими двумя режимами осуществляется сигналом на 2-м контакте интерфейсного разъёма дисковода. Полярность сигнала переключения задаётся перемычкой DEN:

  • DEN - определяет полярность сигнала включения режима HD/DD:

  • На практике у меня при установленной в любое положение перемычке DEN включался режим HD при лог.1 на 2-м контакте интерфейсного разъёма, DD - при лог.0 на 2-м контакте интерфейсного разъёма;
    Если удалить вообще перемычку DEN, то дисковод работает только в режиме DD.

  • MON - определяет условия раскручивания диска в приводе:

  • 1 - по сигналу Motor On;
    2 - при условии загрузки головки;
    3 - по сигналу Drive 0 - Drive 3.
    На практике привод нормально работает на ZX-Spectrum только при установке перемычки в положение 1.

  • VC - назначение перемычки неизвестно.

  • Дисковод работает только если перемычка установлена.

  • LM1, LM2 - назначение перемычек неизвестно.
  • MI - назначение перемычки неизвестно.
  • Исходя из вышесказанного для подключения дисковода к ZX-Spectrum нужно установить следующую конфигурацию перемычек:
    DX - ставим по своему вкусу в зависимости от того каким "номером" подключен дисковод. Если он единстственный, то ставим в положение 0;
    DCG - лучше поставить в положение 1 на случай если у вас хитрый контроллер дисковода, который внезапно учитывает при своей работе сигнал готовности привода;
    HDE - ставим в положение 2;
    DEN - убираем вообще.
    VC - устанавливаем.
    MON - ставим в положение 1 (раскрутка диска по сигналу Motor On);

    Перемычки могут быть выставлены, например, как на фото ниже (дисковод при этом выставлен как Drive A):

    Возможная конфигурация перемычек NEC FD1157C при подключении к ZX-Spectrum
    Возможная конфигурация перемычек NEC FD1157C при подключении к ZX-Spectrum
    Возможная конфигурация перемычек NEC FD1157C при подключении к ZX-Spectrum
