Компьютер «Ратон-9003» на БМК

«Ратон-9003» - Spectrum-совместимый компьютер, производился примерно в 1992-1995 годах под названием «Учебно-игровая приставка к телевизору». Производитель - НПО «Ратон» (ныне ОАО «Ратон»), г. Гомель. В те годы было модно делать клоны ZX Spectrum, к этому делу подключились предприятия бывшей «оборонки» и просто кооперативы. В случае с «Ратоном», по-моему, вышло очень неплохо.

Компьютер «Ратон-9003»

До того на «Ратоне» выпускали более раннюю версию этого компьютера, сделанную на микросхемах мелкой логики, как ни странно, под таким же названием: Ратон-9003.

«Ратон-9003», как и «Байт» в те годы можно было купить почти везде (имею ввиду Беларусь). Даже в нашем небольшом райцентре помимо «Байтов» и «Квантов» продавались «Ратоны» по вполне демократичным ценам.

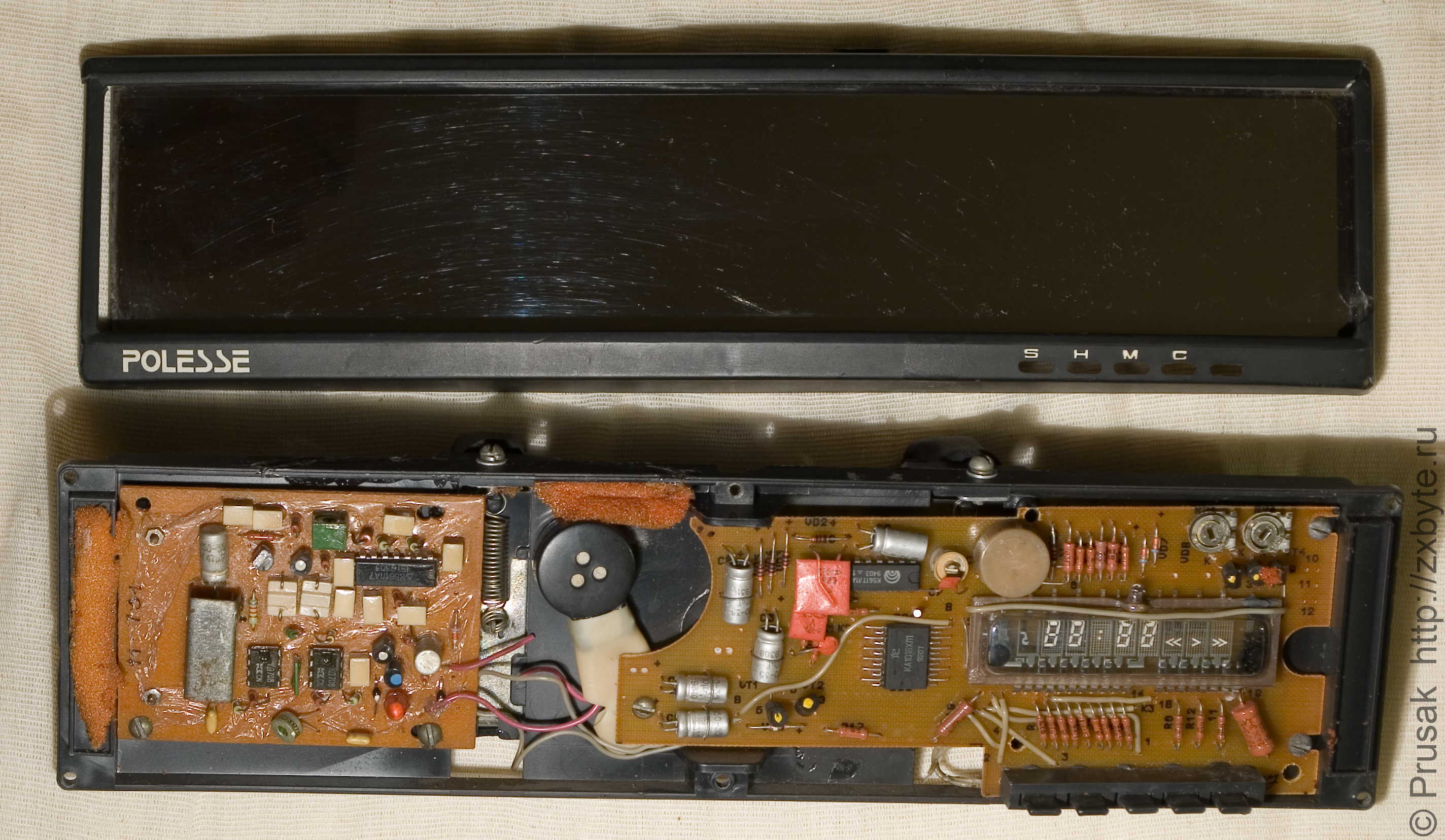

К слову, помимо компьютеров НПО «Ратон» тогда делало (и делает до сих пор) много других неплохих вещей. К примеру, их автомобильное зеркало «Полесье» со встроенными часами и антирадаром тогда в 90-х было популярно:

Автомобильное зеркало с часами «Полесье»
Автомобильное зеркало с часами «Полесье»
Автомобильное зеркало с часами «Полесье»

До сих пор помимо другой продукции «Ратон» выпускает автомобильные, мотоциклетные и велозеркала. У меня стоит мотоциклетное зеркало на велосипеде. Никаких нареканий к качеству нет :)

«Ратон-9003» на БМК КА1515ХМ1-216

Но вернёмся к «Ратону-9003».

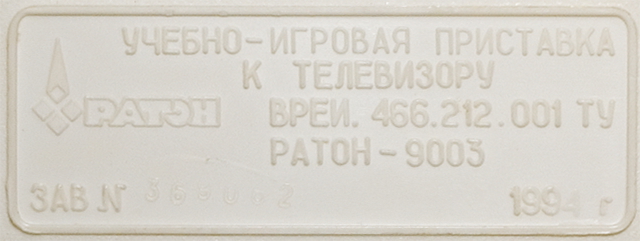

Шильдик «Ратон-9003»

Децимальный номер изделия - ВРЕИ.466212.001.
Где ВРЕИ - код предприятия НПО «Ратон»;
- 466212 - номер изделия по классификатору, означающий «Средства вычислительной техники. Вычислительные машины цифровые электронные стационарные производительностью от 50000 до 500000 команд/с»;
- 001 - номер разработки. Говорит о том, что в данном классе это первая разработка.

Заводской номер шестизначный. Вероятнее всего это общая нумерация всех изделий, выпускаемых в НПО «Ратон». На автомобильном зеркале на фото выше тоже 6-значный номер.

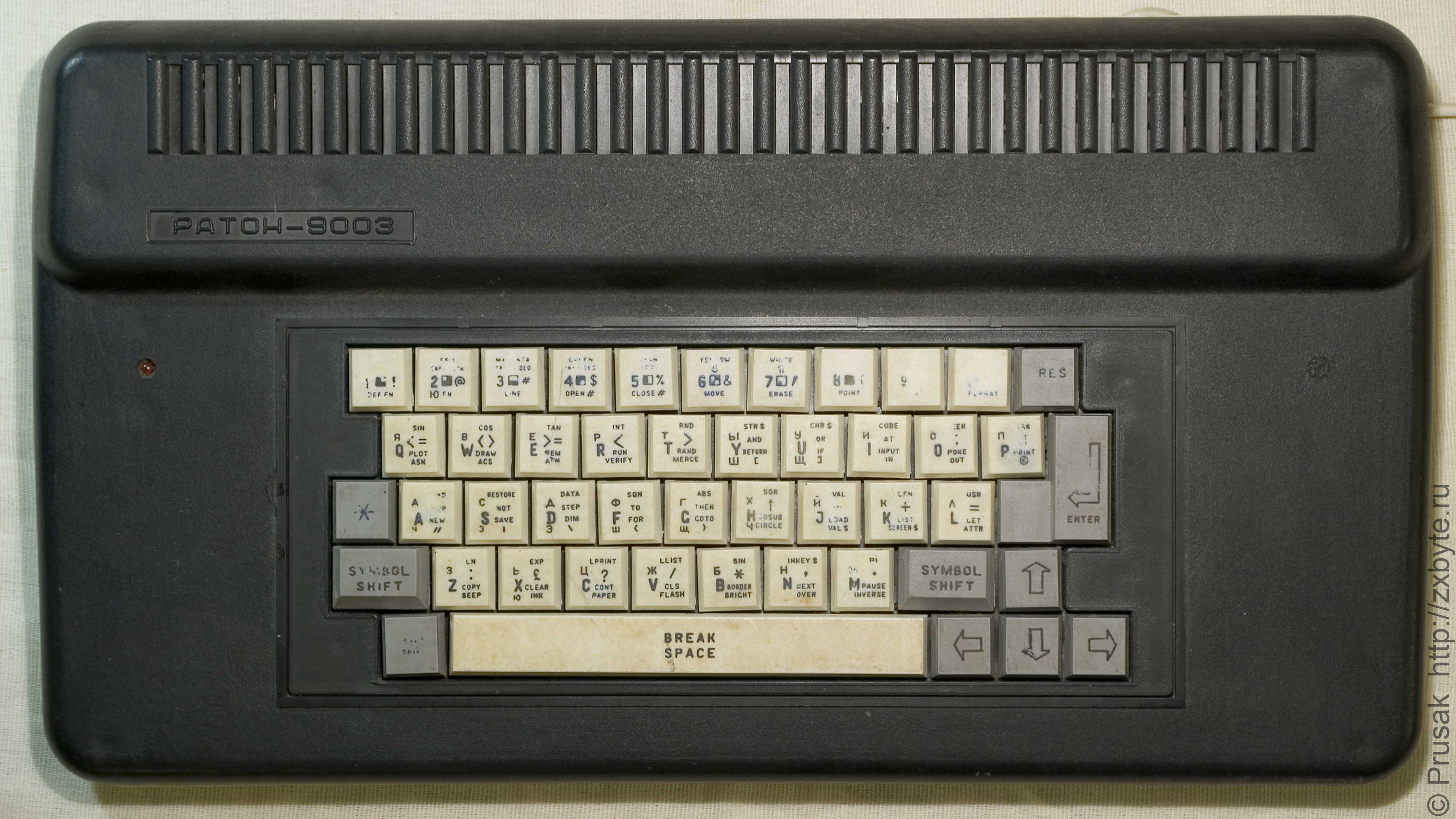

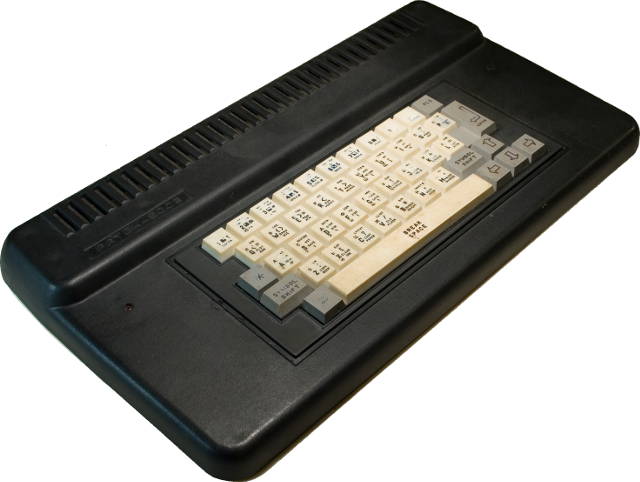

Компьютер «Ратон-9003»
Компьютер «Ратон-9003»
Компьютер «Ратон-9003»

Компьютер сделан в скромном, но добротном качественном корпусе. Помимо самого компьютера в комплект входят блок питания, джойстик, кабели, инструкция, кассета с прикладными и игровыми программами. К сожалению у меня не сохранился Ратон в полном комплекте, поэтому фотографий блока питания и джойстика тут не будет.

Несколько слов про источник питания. Он собой представляет обычную коробку с трансформатором. Внутри нет ни выпрямителя, ни стабилизатора. Всё это расположено на плате компьютера. Т.к. компьютер собран на БМК, его потребляемая мощность настолько мала, что стабилизатор стало возможным поместить внутрь корпуса компьютера.

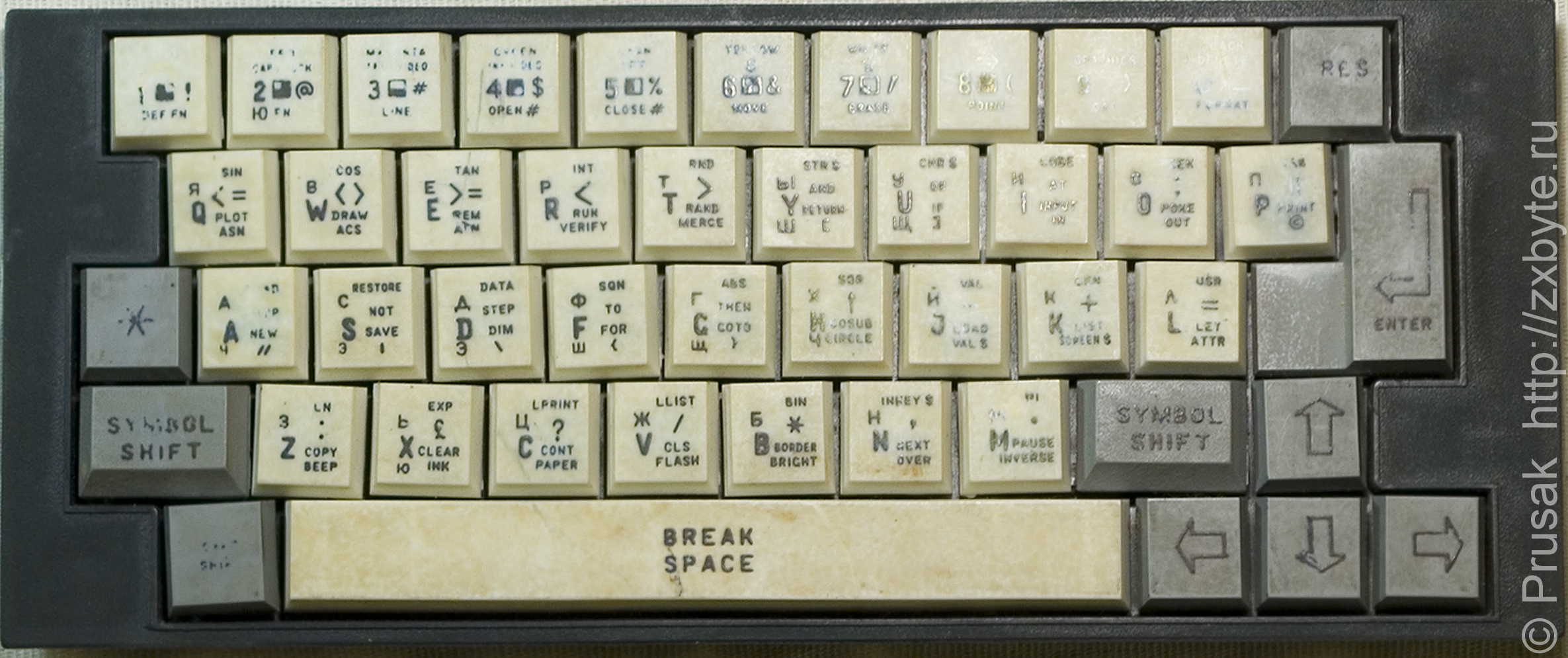

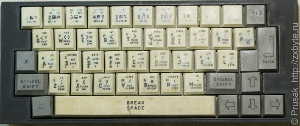

Клавиатура компьютера нерасширенная. Кнопки со стрелками - это вовсе не курсорные клавиши, а Kempston джойстик. В качестве кнопки «Огонь» служит клавиша «*». Клавиша «RES» предназначена для сброса компьютера. Для сброса сделана защита от дурака - чтобы сбросить компьютер надо нажать «RES» и «огонь» на Kempston-джойстике. Это исключает сброс при случайном нажатии «RES». Очень похвально.

Клавиатура компьютера «Ратон-9003»
Клавиатура компьютера «Ратон-9003»
Клавиатура компьютера «Ратон-9003»
Клавиатура компьютера «Ратон-9003»
Клавиатура компьютера «Ратон-9003»

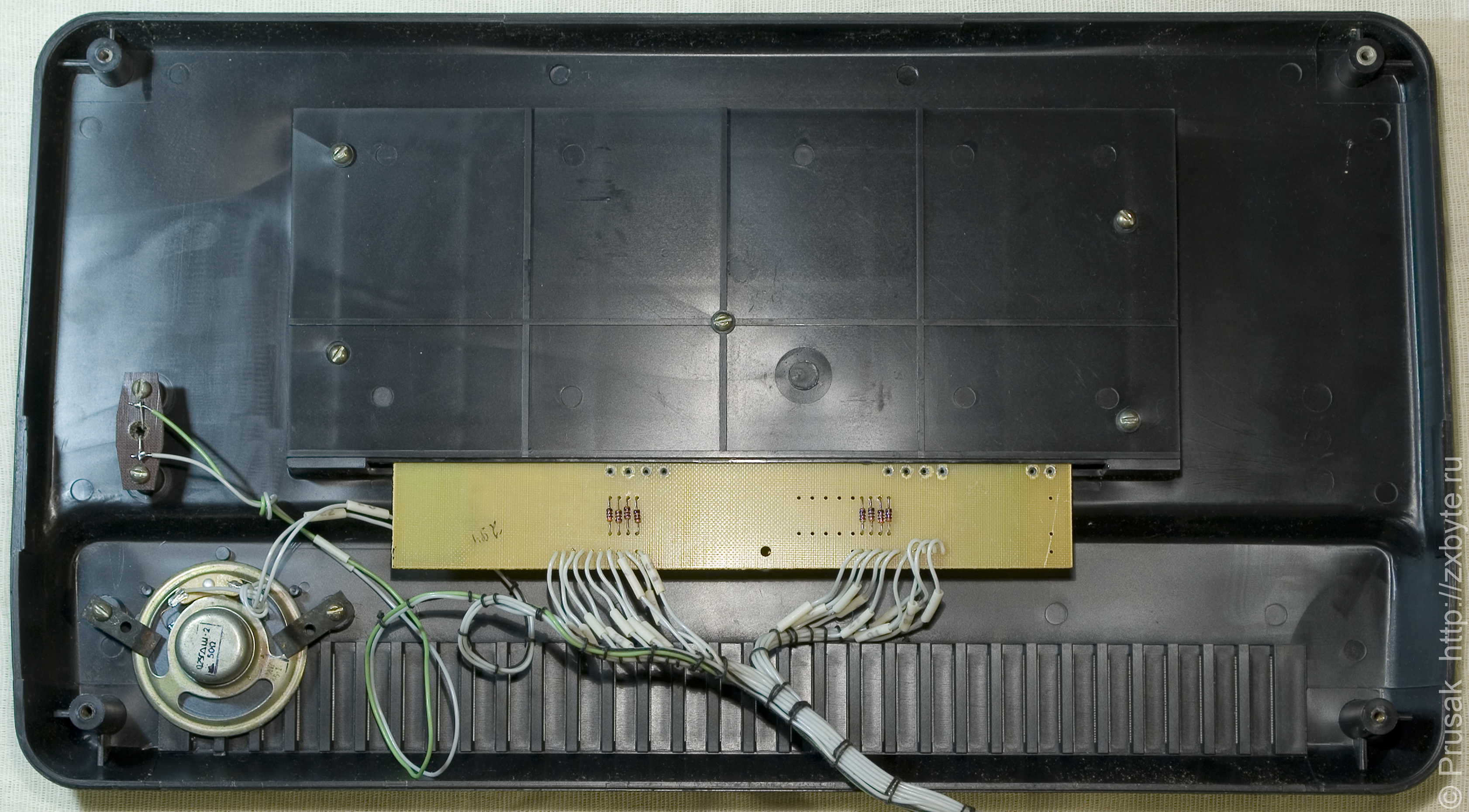

Плата клавиатуры крепится к лицевой крышке корпуса. На ней же закреплены динамик и светодиод индикации питания. Плата клавиатуры соединяется с основной платой компьютера через два разъёма. Это удобно, т.к. для ремонта платы можно отсоединить клавиатуру без лишних усилий. Провода от клавиатуры увязаны в добротный жгут в лучших традициях советских предприятий (т.е. качественно и красиво). Те, кто видел изнутри аппаратуру военного назначения, меня поймут. Одна беда - в местах пайки проводов в плату клавиатуры от многочисленных перегибов (если часто разбирать компьютер) провода в конце-концов обламываются.

Плата клавиатуры рассчитана на установку развязывающих диодов на адресных линиях и резисторов на линиях данных. Но так как резисторы уже установлены на плате компьютера, то на плате клавиатуры места для них пустуют.

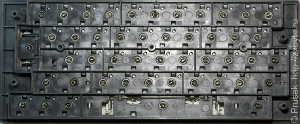

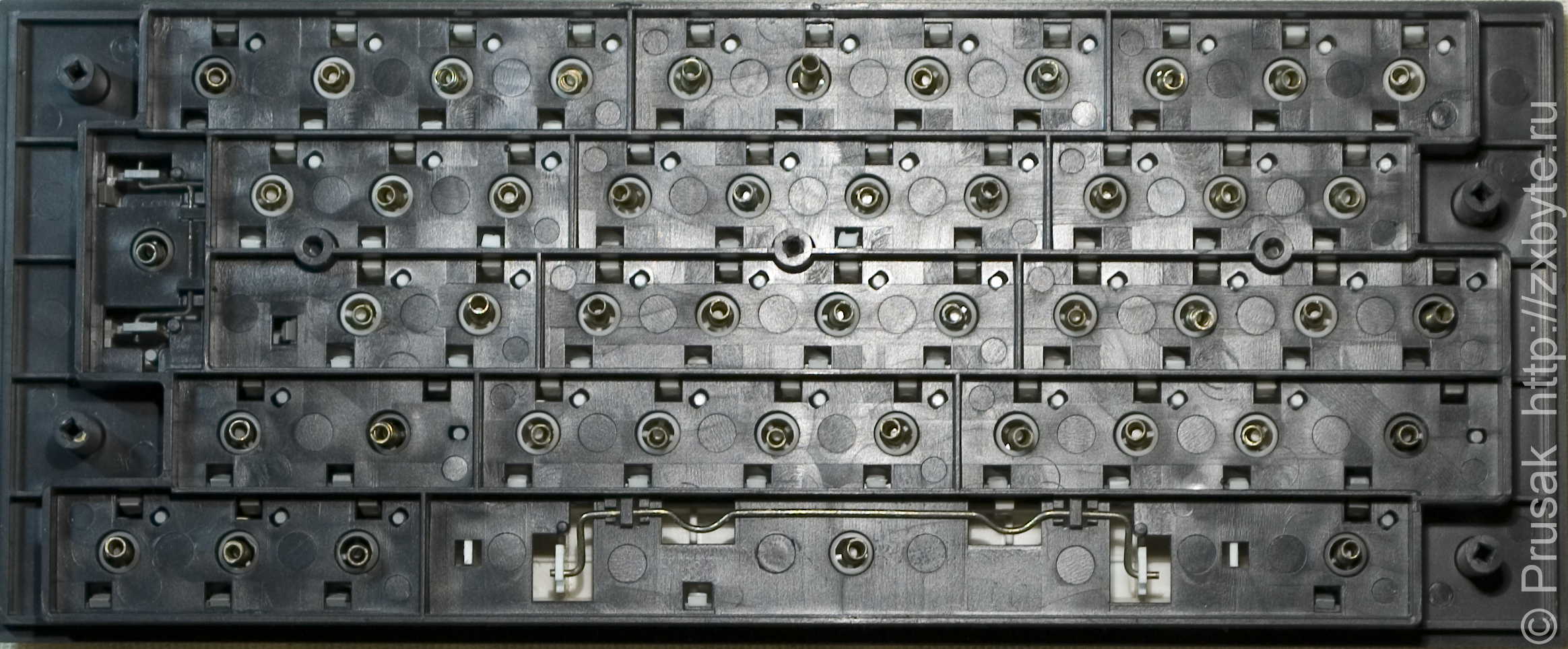

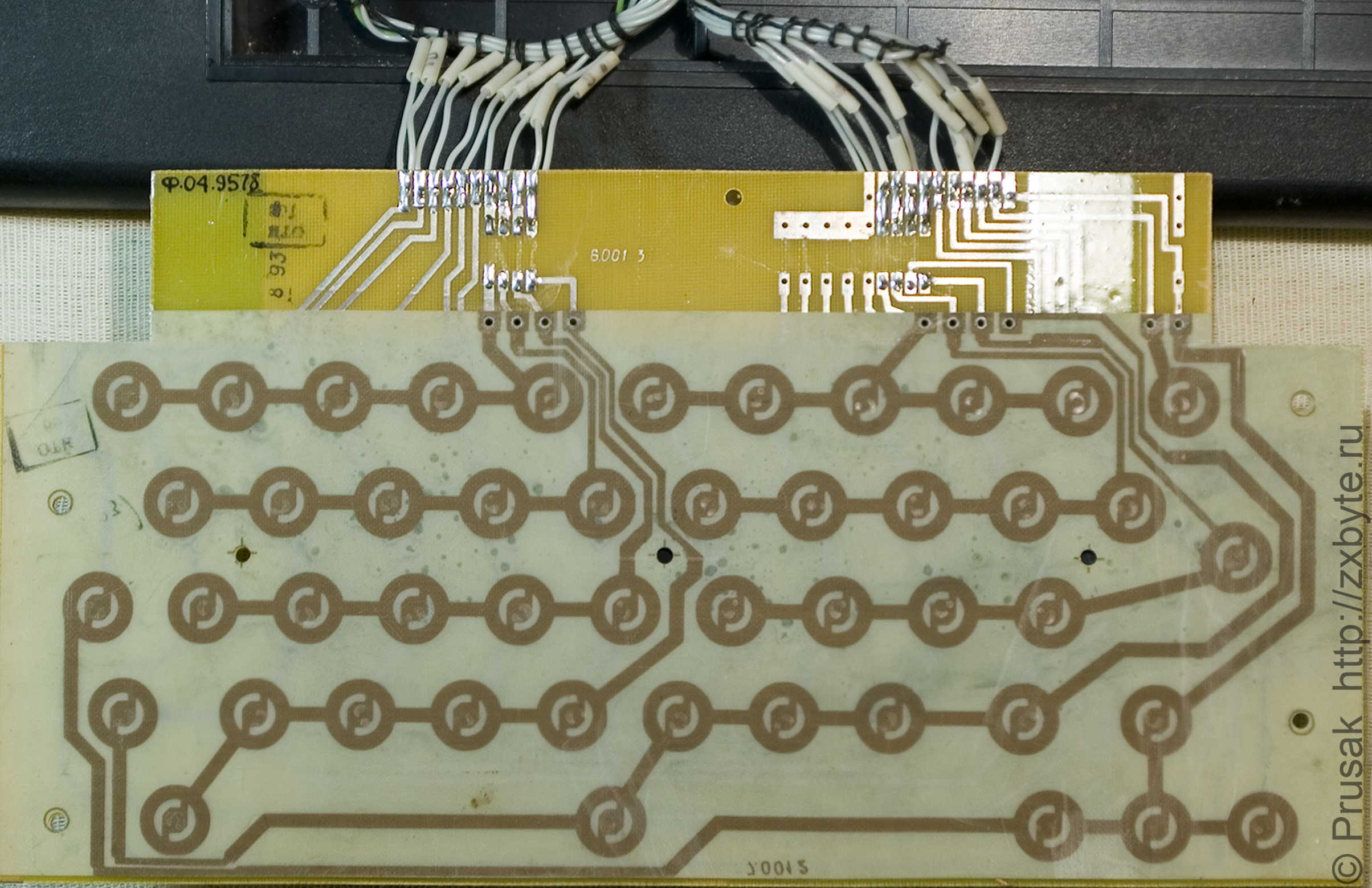

Клавиатура «Ратона» по принципу работы схожа с клавиатурой «Байта» - жёсткое основание и гибкая верхняя плата с контактными площадками. Верхняя плата соединена с нижней заклёпками, т.е. соединение неразборное. Но зато в отличие от «байтовской» клавиатуры в клавиатуре «Ратона» контактные площадки не склонны к окислению. В подтверждение тому мой «Ратон» - после 10 лет хранения в сыром подвале его клавиатура ничуть не стала хуже работать.

Клавиатура компьютера «Ратон-9003»
Клавиатура компьютера «Ратон-9003»
Клавиатура компьютера «Ратон-9003»
Клавиатура компьютера «Ратон-9003»
Клавиатура компьютера «Ратон-9003»

Верхняя часть клавиатуры (блок клавиш) снимается отдельно. А вот тут по сравнению с «Байтом» по удобству использования клавиш «Ратон» проигрывает. Нажатие клавиши тактильно не выражено (клавиша удерживается пружиной). Надписи на клавишах выполнены краской и со временем при активной работе с клавиатурой стираются.

Компьютер «Ратон-9003»″ на БМК КА1515ХМ1-216
Компьютер «Ратон-9003»″ на БМК КА1515ХМ1-216
Компьютер «Ратон-9003»″ на БМК КА1515ХМ1-216

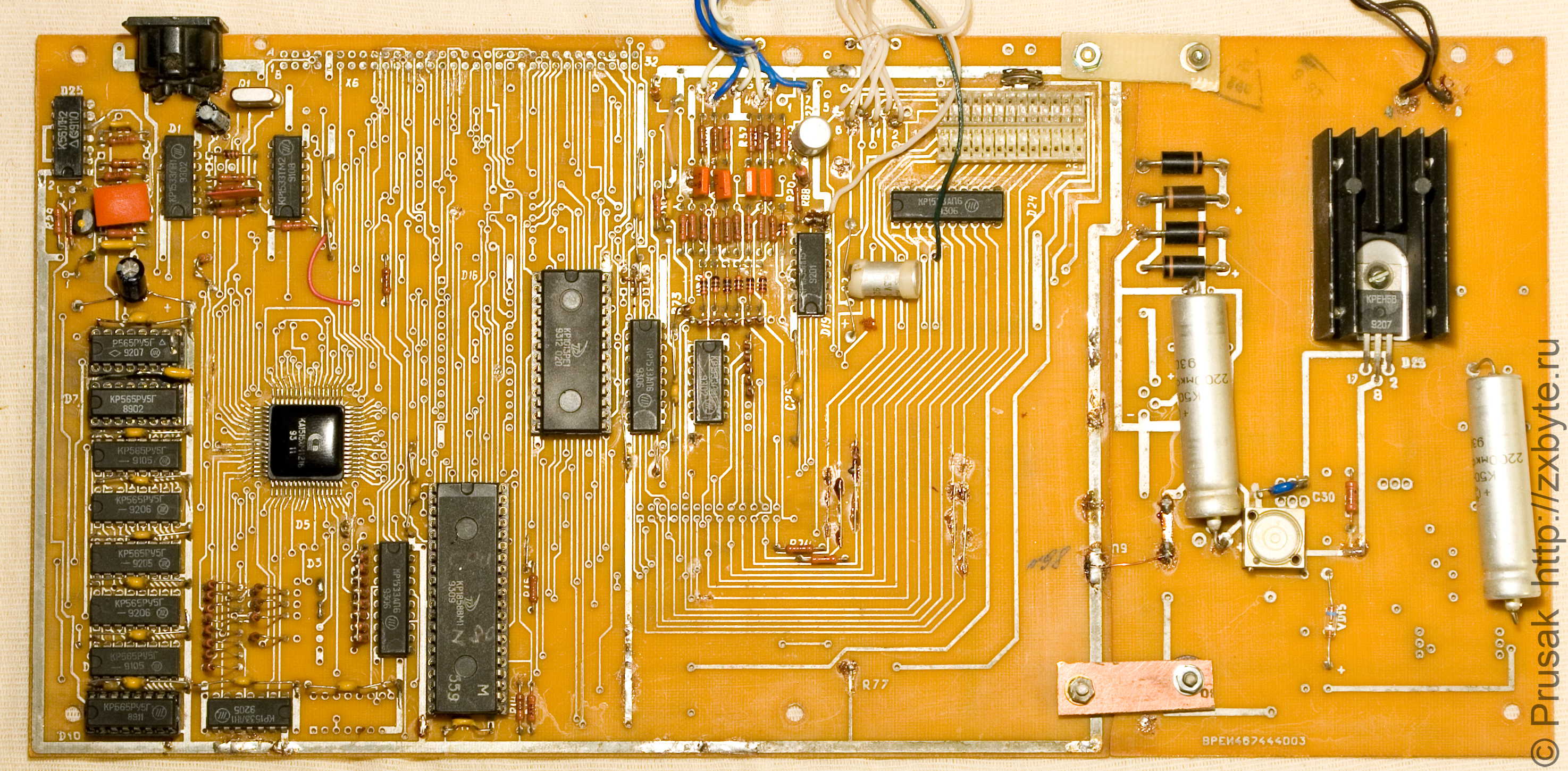

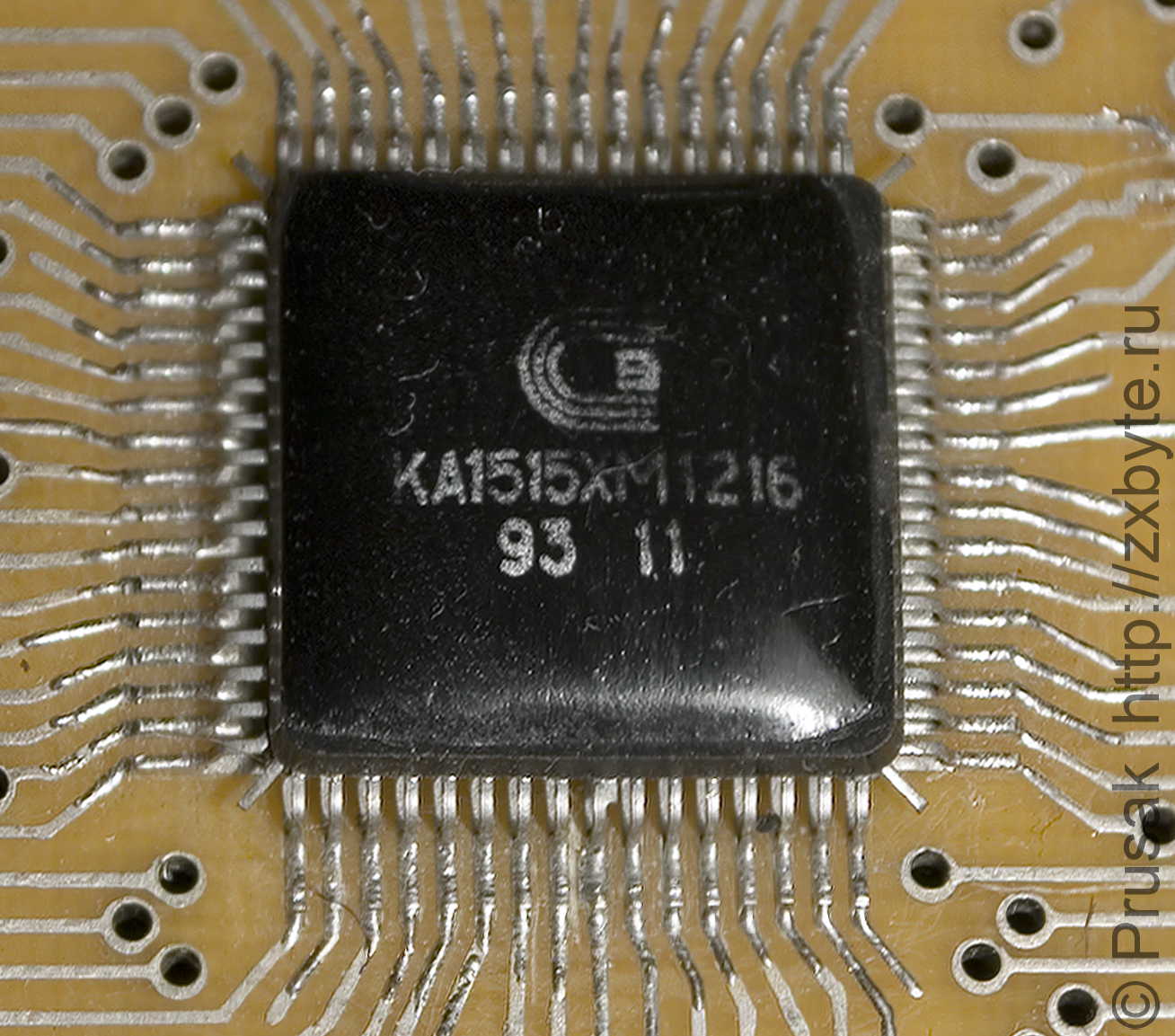

Плата компьютера хоть и довольно велика по размеру, но содержит очень мало корпусов микросхем за счёт использования микросхемы БМК КА1515ХМ1-216:

БМК КА1515ХМ1-216
БМК КА1515ХМ1-216
БМК КА1515ХМ1-216

Почти вся логическая «начинка» компьютера скрыта в ней. На подобной микросхеме собрано немало клонов ZX Spectrum (в частности игровая приставка «Эльф», компьютер «Пик» и др.)

На плате присутствует системный разъём, который облегчает подключение дополнительной периферии к компьютеру. Как уже ранее упоминалось, стабилизатор питания расположен прямо на плате. Напряжение питания +5В можно регулировать для обеспечения безглючной работы БМК (это очень большой плюс). Как видно рядом со стабилизатором напряжения есть много пустых мест под какие-то элементы. Вполне возможно, что плата сделана универсальной, для возможности установки различных стабилизаторов или их обвязки из элементов различных типов и размеров.

К сожалению мой «Ратон» достался мне основательно попользованный и изрядно паяный, поэтому привести его в идеальный вид я не смог, так что фото платы компьютера несколько отличается от «правильного» Ратона :)

Видно, что плата рассчитана на использование двух микросхем ПЗУ (2 по 8КБ), но в действительности там стоит одна микросхема КР1013РЕ1-020:

ПЗУ КР1013РЕ1-020
ПЗУ КР1013РЕ1-020
ПЗУ КР1013РЕ1-020

Это масочное ПЗУ, программируется при изготовлении на заводе. Число 020 в обозначении ПЗУ - это номер прошивки. В данном случае это прошивка BASIC-48. При старте выводит надпись "© 1989 DIDAKTIK SKALICA":

Заставка при запуске компьютера «Ратон-9003»

В принципе при неисправности микросхемы ПЗУ ничто не мешает поставить вместо неё две микросхемы 2764 или КР573РФ4 с соответствующей прошивкой. Подробности по такой замене можно посмотреть по схеме компьютера.

БМК КА1515ХМ1-216 позволяет организовать без лишних затрат Kempston-джойстик. В «Ратоне» порт джойстика сделан на микросхеме КР1533АП6. К сожалению порт сделан таким образом, что из трёх неиспользованных битов порта (D5,D6 и D7) читается лог.1. Т.е. в нейтральном положение джойстика вместо числа "0" читается "224", из-за чего некоторые «криво» написанные игры не хотят работать с джойстиком. Эта проблема решаема (см. конец статьи).

RGB-выход «Ратона» сделан с учётом возможности подключения компьютера через SCART. Для этого на RGB-разъём выведено напряжения питания +5В для последующей подачи на 16-й контакт разъёма SCART для переключения телевизора в режим приёма сигнала с RGB. Только не надо подавать напрямую +5В на SCART. Лучше это сделать через резистор сопротивлением порядка 270 Ом.

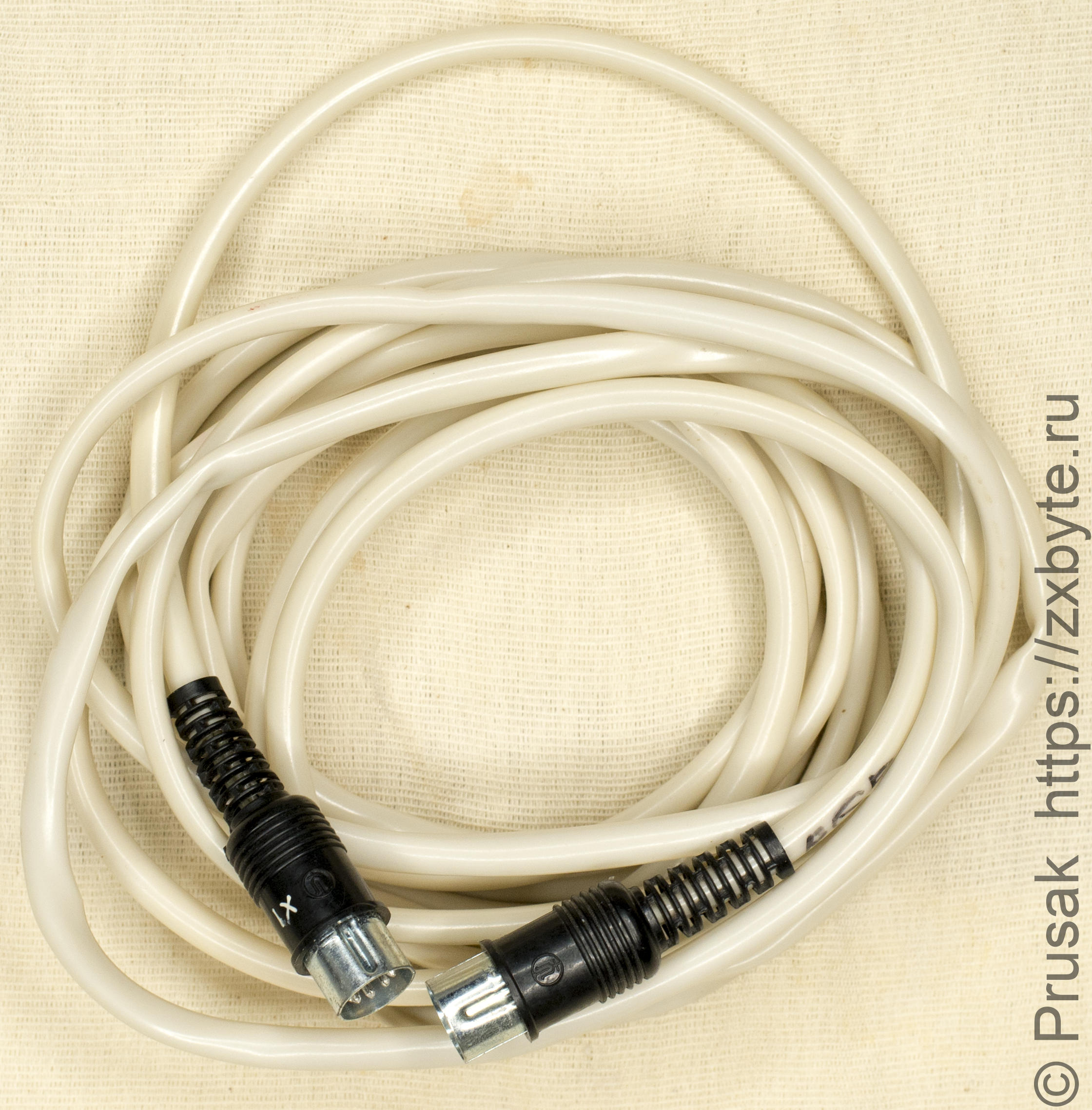

Компьютер комплектуется 7-контактным RGB-кабелем для подключения к телевизору:

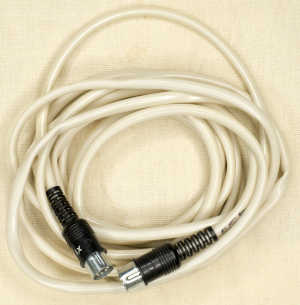

RGB-кабель для подключения «Ратон-9003» к телевизору
RGB-кабель для подключения «Ратон-9003» к телевизору
RGB-кабель для подключения «Ратон-9003» к телевизору

А для подключения через SCART в комплекте есть отдельный кабель:

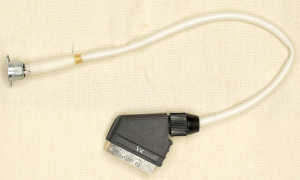

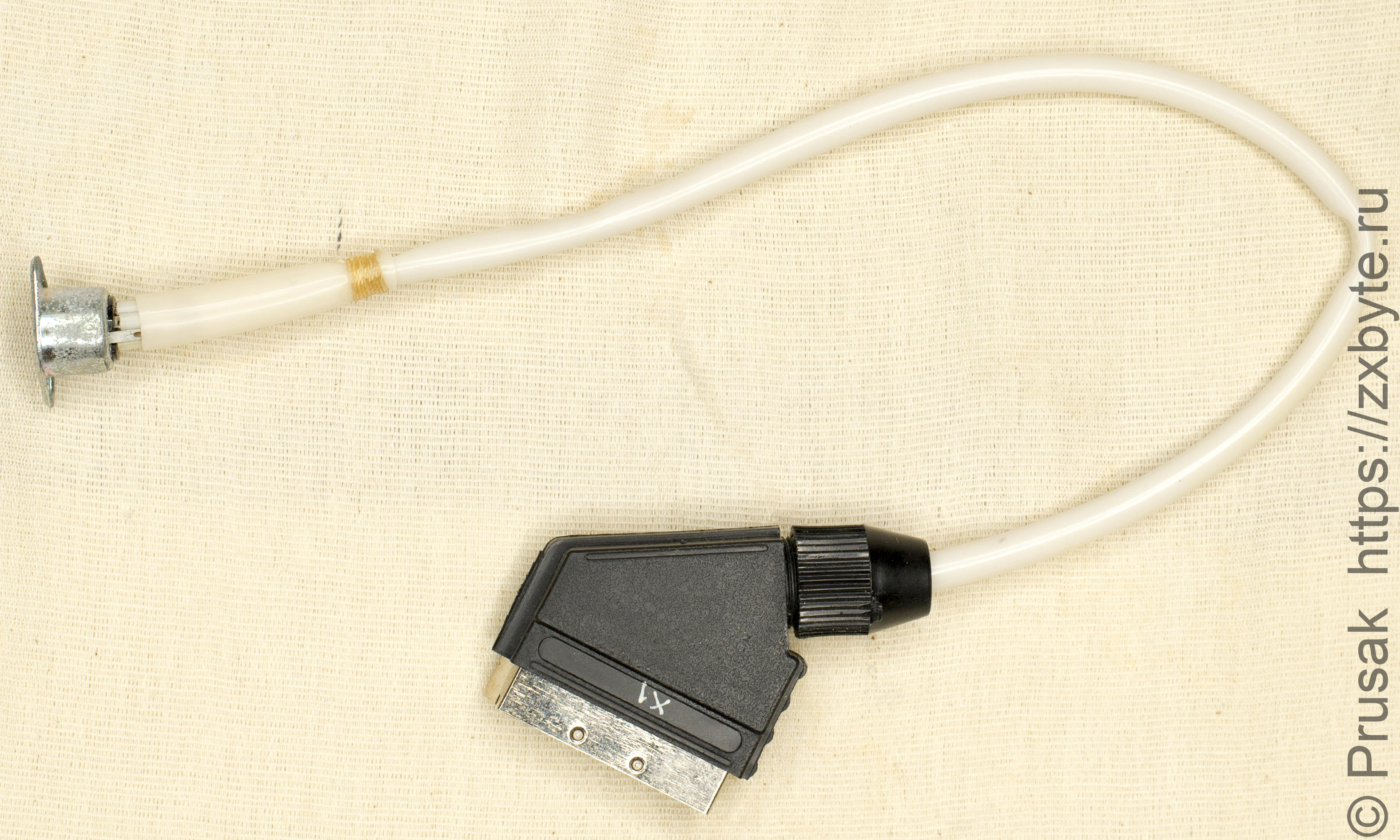

SCART-кабель для подключения «Ратон-9003» к телевизору
SCART-кабель для подключения «Ратон-9003» к телевизору
SCART-кабель для подключения «Ратон-9003» к телевизору

Для использования SCART-кабеля нужно сначала подключить к компьютеру RGB-кабель, а к RGB-кабелю подключить SCART-кабель.

Ратон-9003 на БМК «Мэджик»

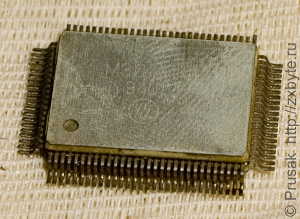

Как ни странно помимо «канонiчной» версии «Ратона» на КА1515ХМ1-216 существует «Ратон» на другом БМК под загадочным названием «МЭДЖИК»:

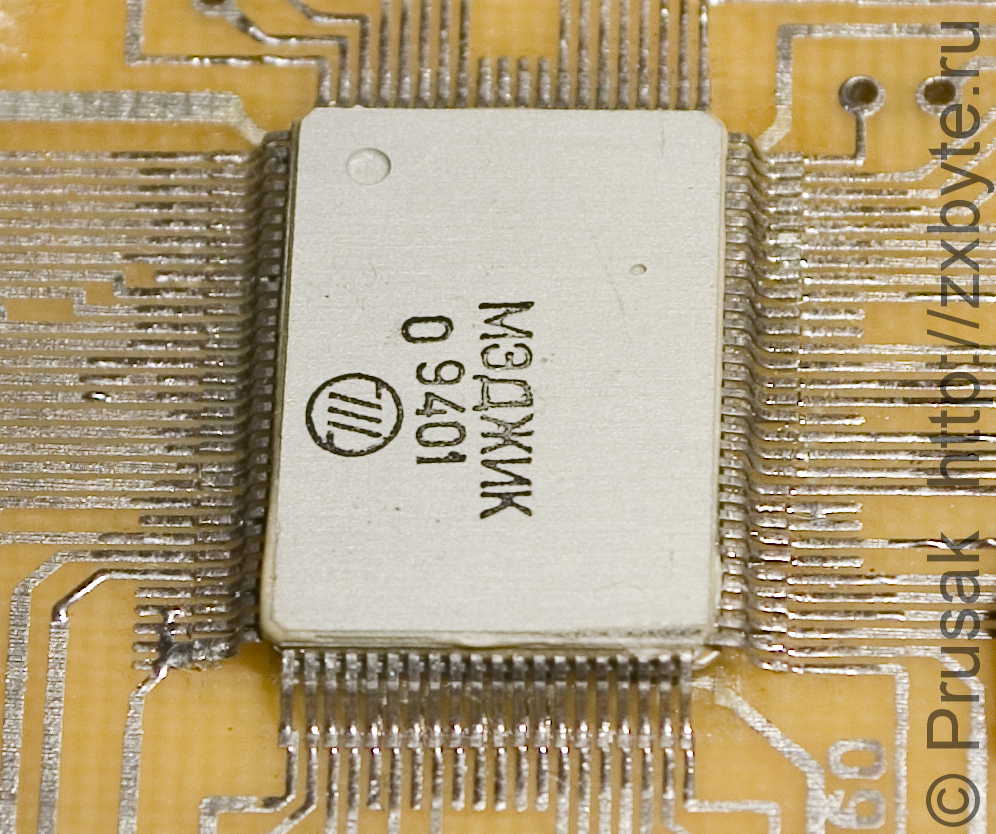

БМК «МЭДЖИК»
БМК «МЭДЖИК»
БМК «МЭДЖИК»
БМК «МЭДЖИК»
БМК «МЭДЖИК»

Внешне такой «Ратон-9003» ничем не отличается от обычного «Ратона». Различия ясно видны только если взглянуть на плату:

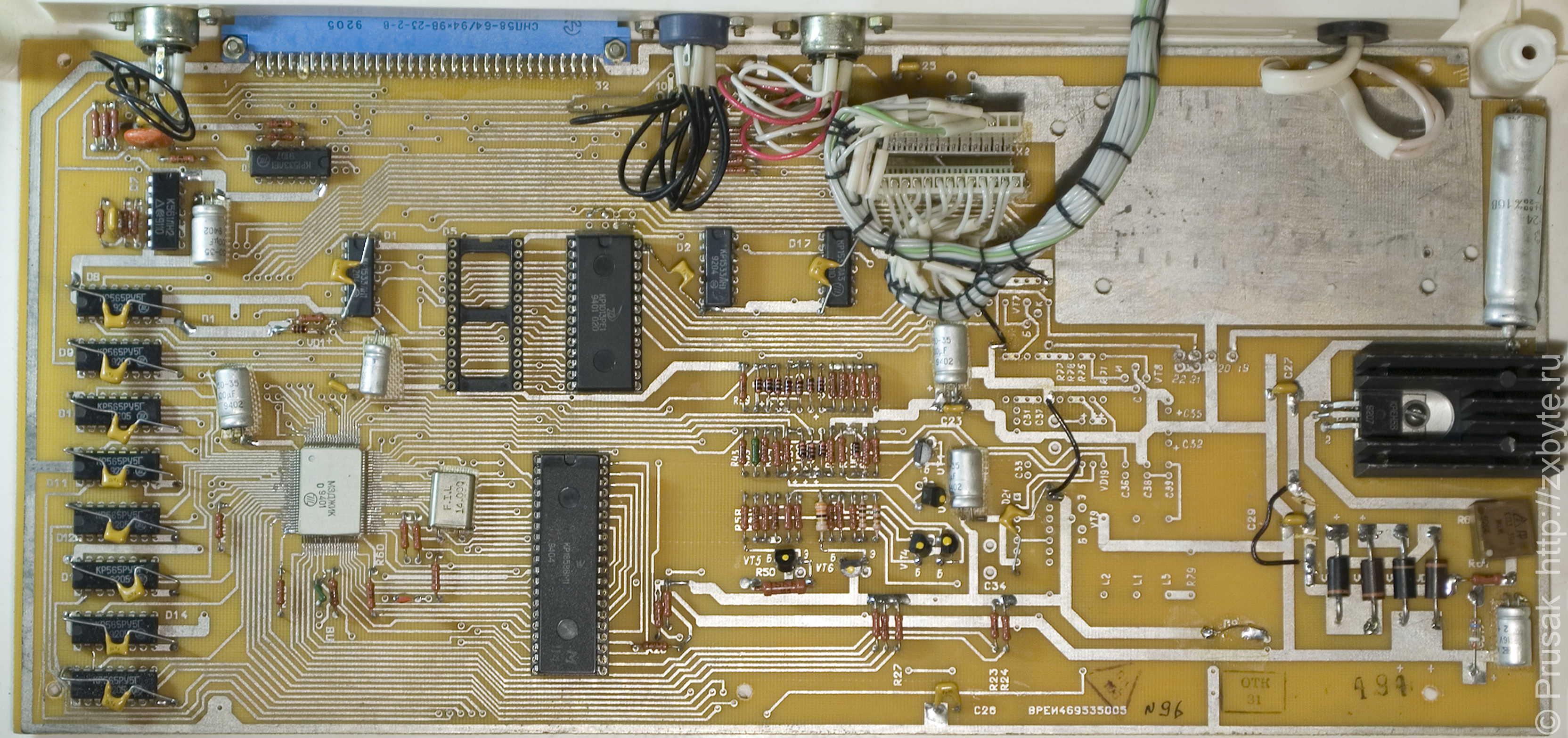

Плата компьютера «Ратон-9003» на БМК «МЭДЖИК»
Плата компьютера «Ратон-9003» на БМК «МЭДЖИК»
Плата компьютера «Ратон-9003» на БМК «МЭДЖИК»

Различий несколько. Во-первых поменялась микросхема БМК. Во-вторых количество корпусов микросхем ещё уменьшилось. В третьих появилось ещё больше места под неустановленные элементы.

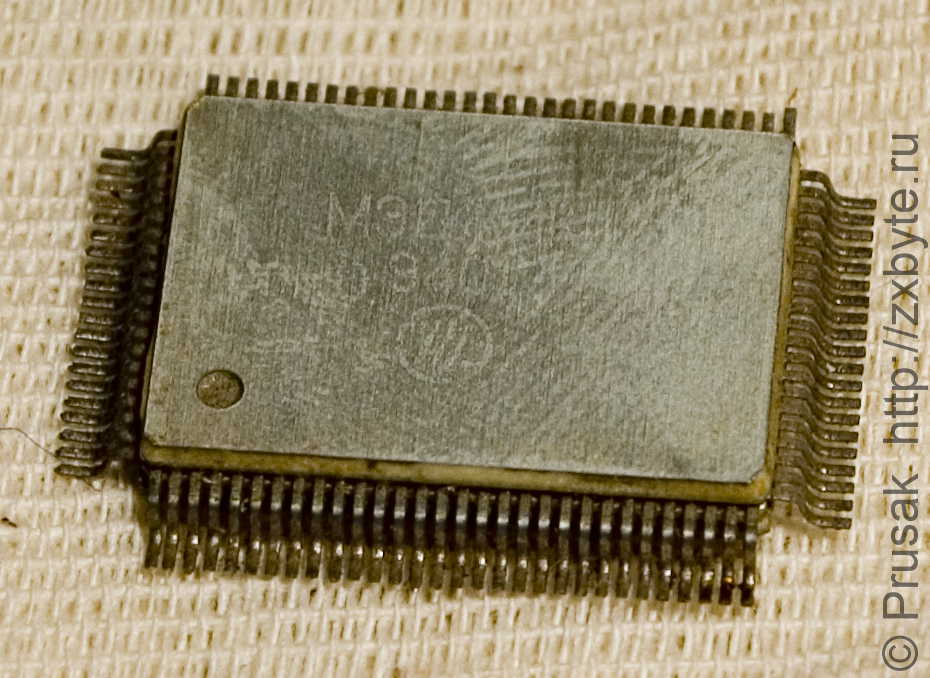

Микросхема БМК, используемая в этом компьютере, вовсе не аналог КА1515ХМ1-216, как кажется на первый взгляд. Тут побольше контактов (100 вместо 64 у КА1515ХМ1). Отсутствие некоторых микросхем (которые были в варианте «Ратона» на КА1515ХМ1) говорит о том, что как минимум порт Kempston-джойстика уже реализован внутри БМК «МЭДЖИК».

Окончательно всё прояснилось после того как я составил схему этого варианта «Ратона». БМК «МЭДЖИК» - это такая же самая микросхема БМК, на которой построен компьютер MAGIC-06. Эта микросхема выпускалась Минским заводом Интеграл в 1993-1994 годах вероятнее всего для компьютера «Magic-06», но «заодно» её решили попробовать в «Ратонах». Опробование прошло успешно. Жаль только, что в «Ратоне» не реализовали все возможности этой БМК. Ведь она позволяет подключить порт принтера, а также имеет выходы для построения SECAM-кодера. Всё это сделано в компьютере «MAGIC-06», но в «Ратоне» такого нет.

Кроме того эта версия «Ратона» отличается от «канонiчной» несколько иной разводкой контактов системного разъёма и разъёма Kempston-джойстика. Кстати, в БМК «МЭДЖИК» Kempston-джойстик «правильный» - в нейтральном положении рукоятки джойстика из порта читается ноль.

Плата позволяет ставить две микросхемы ПЗУ. Кстати, о ПЗУ: на системном разъёме есть сигнал ROMCS, который должен выключать внутренее ПЗУ «Ратона», например, при подключении контроллера дисковода. Но из-за «кривой» реализации узла выбора ПЗУ этот сигнал может не работать (более подробно см.схему компьютера).

Во всём остальном этот «Ратон» ничем не отличается от предыдущей версии.

Источник питания

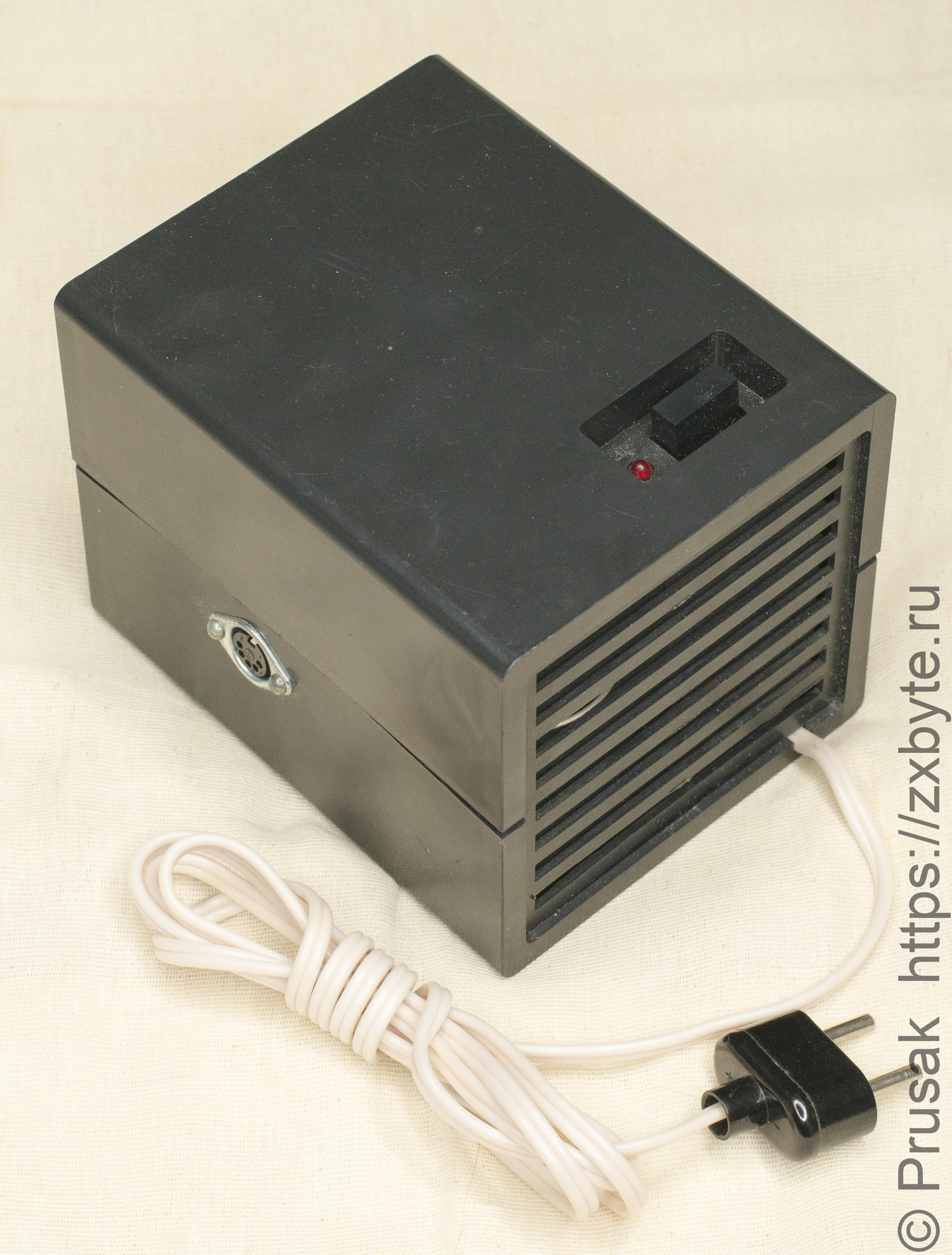

Компьютер комплектуется весьма приличным по размерам и массе (1,13 кг) источником питания:

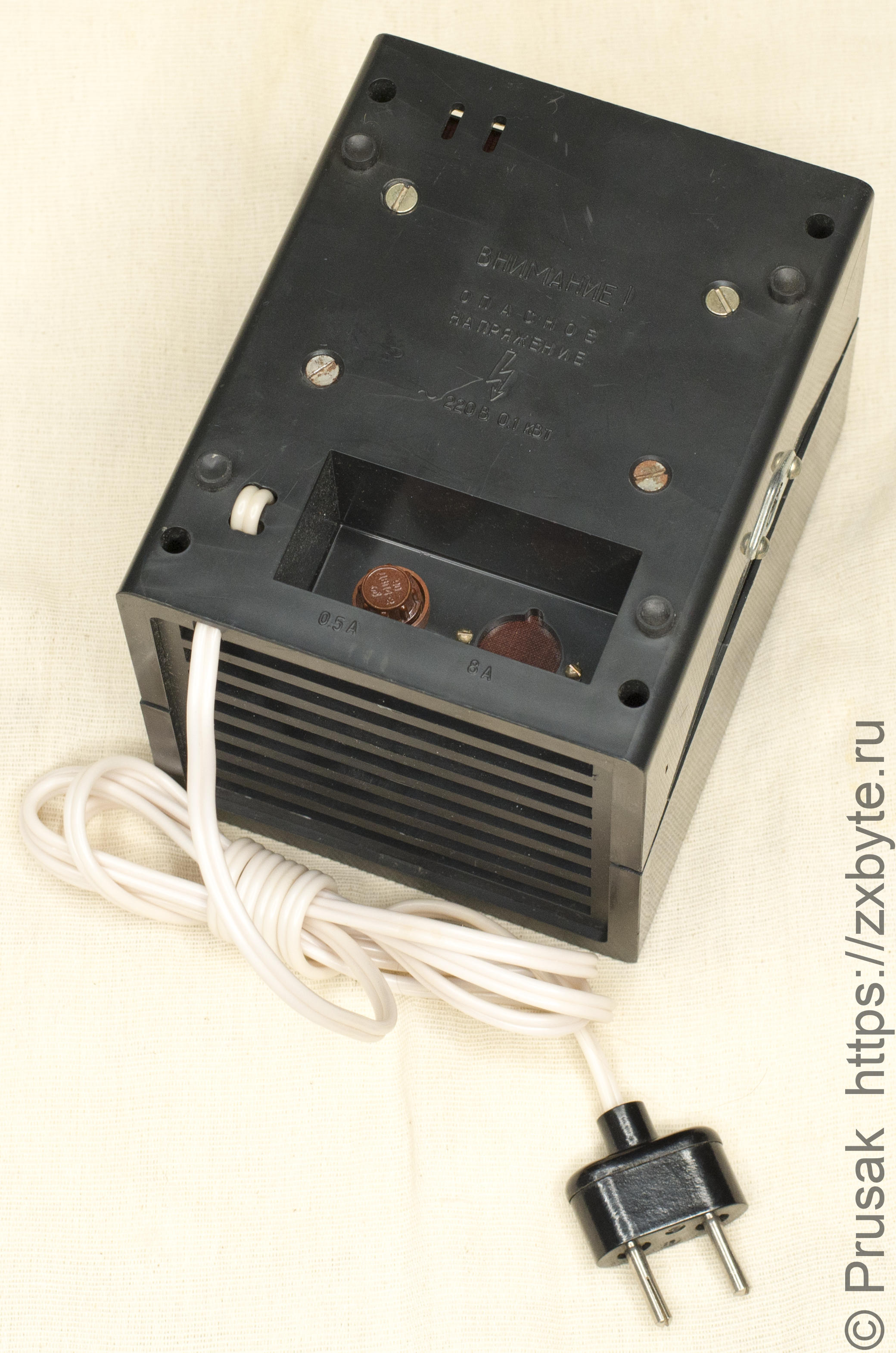

Источник питания компьютера «Ратон-9003»
Источник питания компьютера «Ратон-9003»
Источник питания компьютера «Ратон-9003»
Источник питания компьютера «Ратон-9003»
Источник питания компьютера «Ратон-9003»

Источник питания выдаёт переменное напряжение 10В, которое затем стабилизируется до уровня 5В внутри самого компьютера.

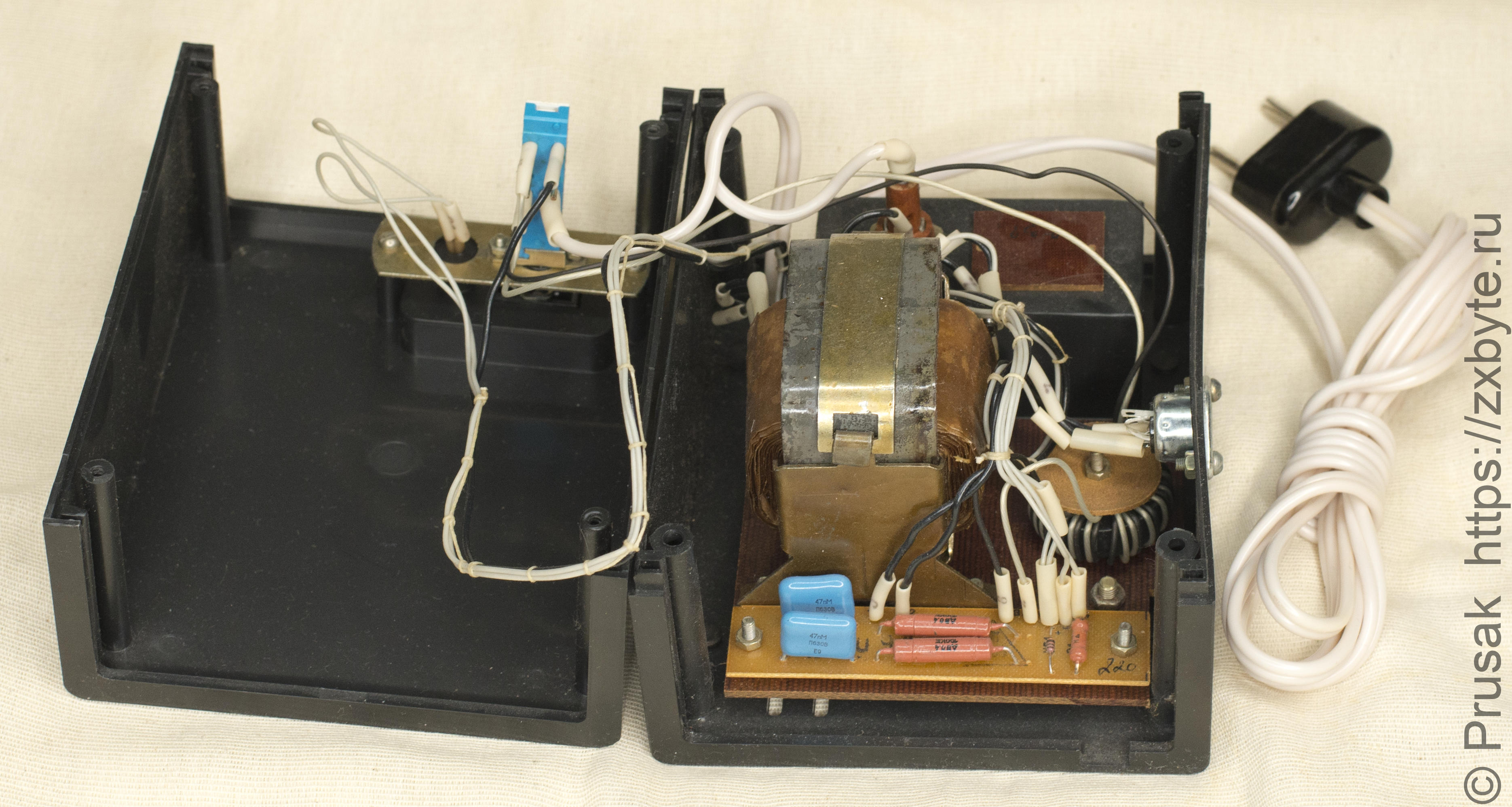

Внутри источник питания выполнен не менее солидно и аккуратно:

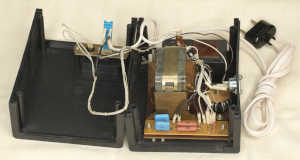

«Внутренности» источника питания компьютера «Ратон-9003»
«Внутренности» источника питания компьютера «Ратон-9003»
«Внутренности» источника питания компьютера «Ратон-9003»

Схему источника питания можно скачать в конце этой страницы.

Программное обеспечение

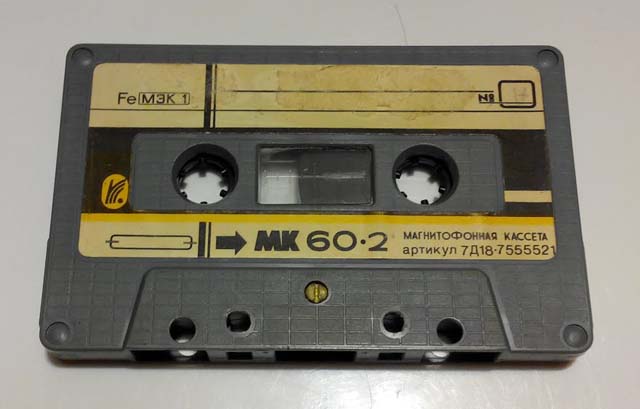

В комплекте с компьютером поставляется кассета с игровым и прикладным программным обеспечением.

Кассета с ПО для «Ратон-9003»

Часть программ переделана (в их меню присутствует надпись «1991 Гомель, Агиенко И.Г.» или «1990 Гомель, Ратон-9003»). Часть прикладных программ написана специально для «Ратона» - это тестовая прорамма и программы с описаниями работы компьютера и операторов бейсика.

Часть программ переименована по сравнению с оригиналами на ZX Spectrum. Так, например, игра Legenda - это в оригинале The Legend of Kage.

Никаких особенностей или защиты в программах на кассете нет, поэтому они будут работать на любом ZX Spectrum.

Сторона 1 Сторона 2
  • Legenda (The Legend of Kage)

  • Заставка игры Legenda (The Legend of Kage)
  • Test

  • Заставка игры Test
  • Lift (Elevator Action)

  • Заставка игры Lift (Elevator Action)
  • Rabota

  • Заставка игры Rabota
  • Luna (Авария на Луне)

  • Заставка игры Luna (Авария на Луне)
  • Func

  • Заставка игры Func
  • Aqua (Aquaplane)

  • Заставка игры Aqua (Aquaplane)
  • Oper

  • Заставка игры Oper
  • Nifty (Nifty-Lifty

  • Заставка игры Nifty (Nifty-Lifty
  • Kopir

  • Заставка игры Kopir
  • Tetris

  • Заставка игры Tetris
  • Text (текстовый редактор)

  • Заставка игры Text (текстовый редактор)
  • Dictator

  • Заставка игры Dictator
  • Teletest

  • Заставка игры Teletest
  • BIO-90

  • Заставка игры BIO-90

    Документация

    Схемы и монтажные чертежи плат «Ратон-9003» для обоих вариантов (на БМК КА1515ХМ1-216 и «МЭДЖИК»)Схемы и чертежи рисовал я сам по имеющимся компьютерам. Нумерация элементов может не совпадать с «настоящей» заводской схемой (если таковая вообще где-то сохранилась). Само собой возможны ошибки и неточности.
    Схема источника питания компьютера «Ратон-9003»Схему рисовал я сам по имеющемуся у меня блоку питания от «Ратона».
    Инструкция по эксплуатации компьютера «Ратон-9003»Сканировал с инструкции своего компьютера
    Доработка Kempston-джойстика для «Ратон-9003» на БМК КА1515ХМ1-216Из журнала «Радиолюбитель» №3/1996
    Программы на кассете от «Ратон-9003»Все программы в виде tzx-файлов + описание программ и игр (из руководства к компьютеру)
