Компьютер Радио-86РК

Самодельный собранный на макетке "Радио-86РК" с 16К ОЗУ.

Фотографии платы компьютера:

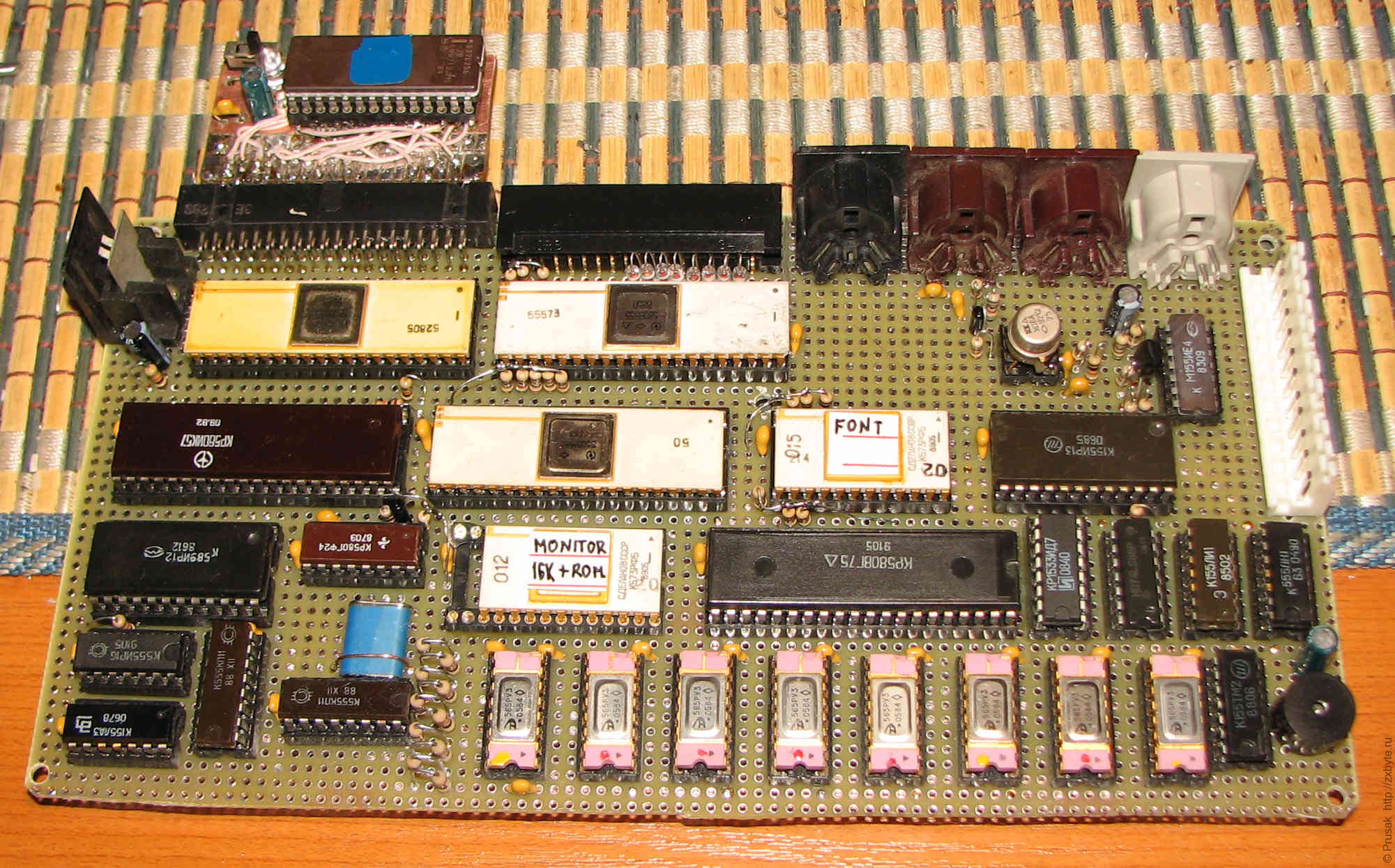

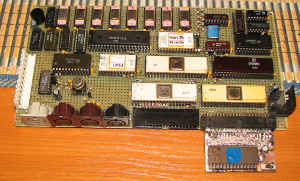

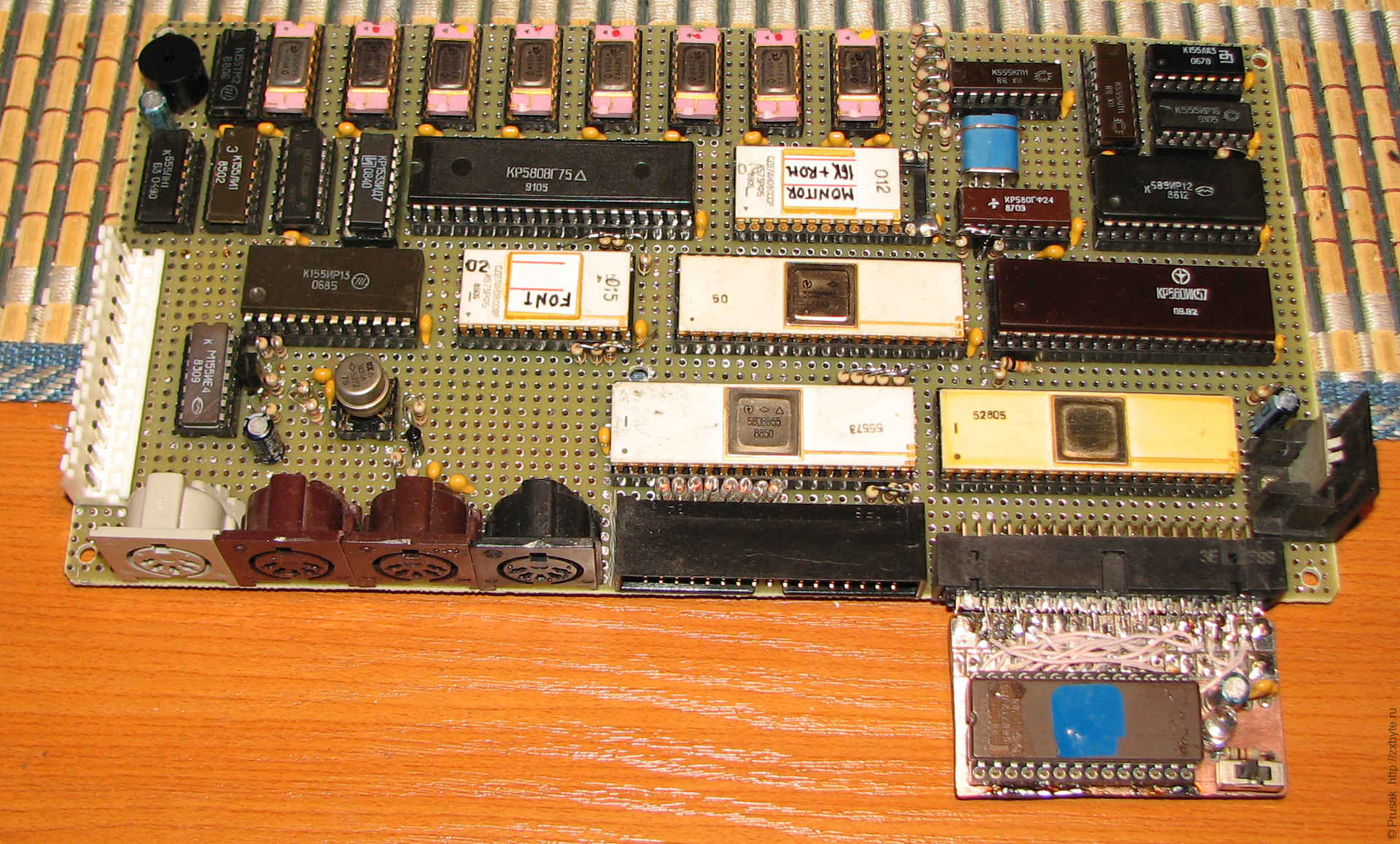

Самодельный компьютер Радио-86РК, спаянный на макетной плате. Воткнутая в разъём плата - ROM-диск
Самодельный компьютер Радио-86РК, спаянный на макетной плате. Воткнутая в разъём плата - ROM-диск
Самодельный компьютер Радио-86РК, спаянный на макетной плате. Воткнутая в разъём плата - ROM-диск
Самодельный компьютер Радио-86РК, спаянный на макетной плате. Воткнутая в разъём плата - ROM-диск
Самодельный компьютер Радио-86РК, спаянный на макетной плате. Воткнутая в разъём плата - ROM-диск

По возможности для платы компьютера подбирались старые микросхемы 155-й серии и "жёлтые" БИС КР580 и КР565РУ3, чтобы красиво смотрелось.

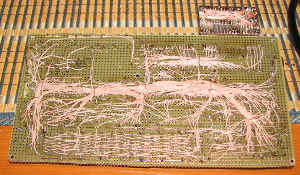

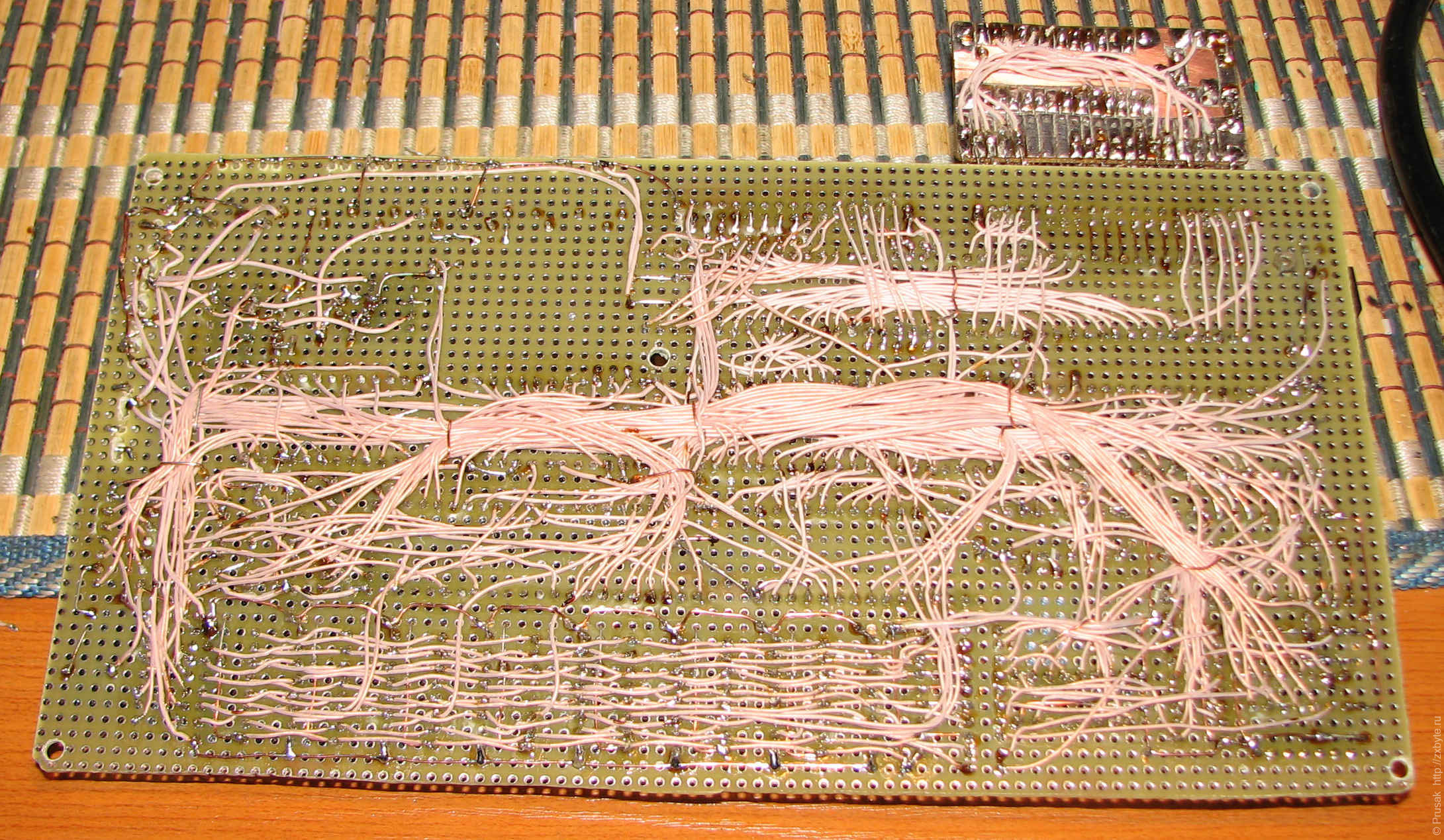

Монтаж проводом МГТФ
Монтаж проводом МГТФ
Монтаж проводом МГТФ

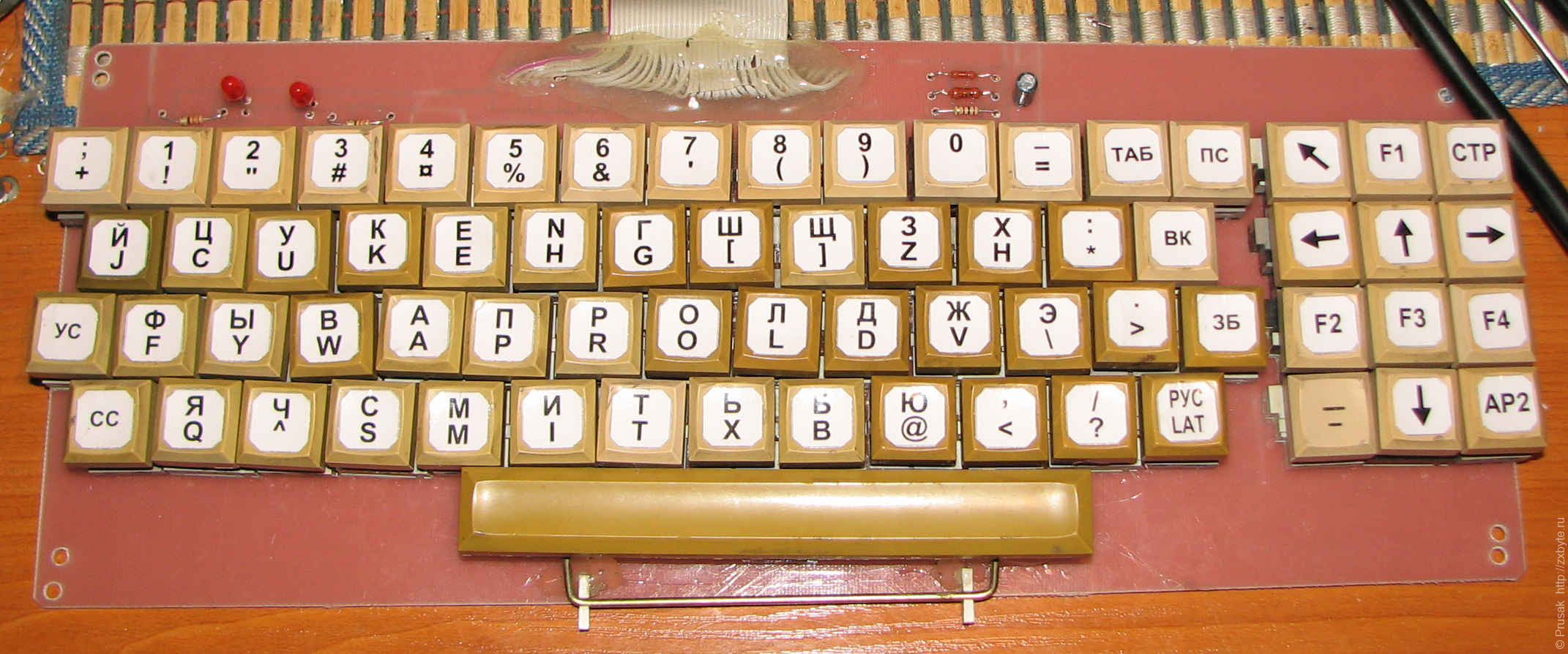

Клавиатура собрана из распаянной клавиатуры от ЕС-1840. Наклейки на клавиши печатались на лазерном принтере, ламинировались прозрачным скотчем и клеились на двусторонний скотч:

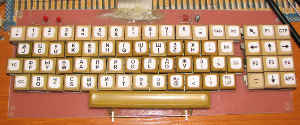

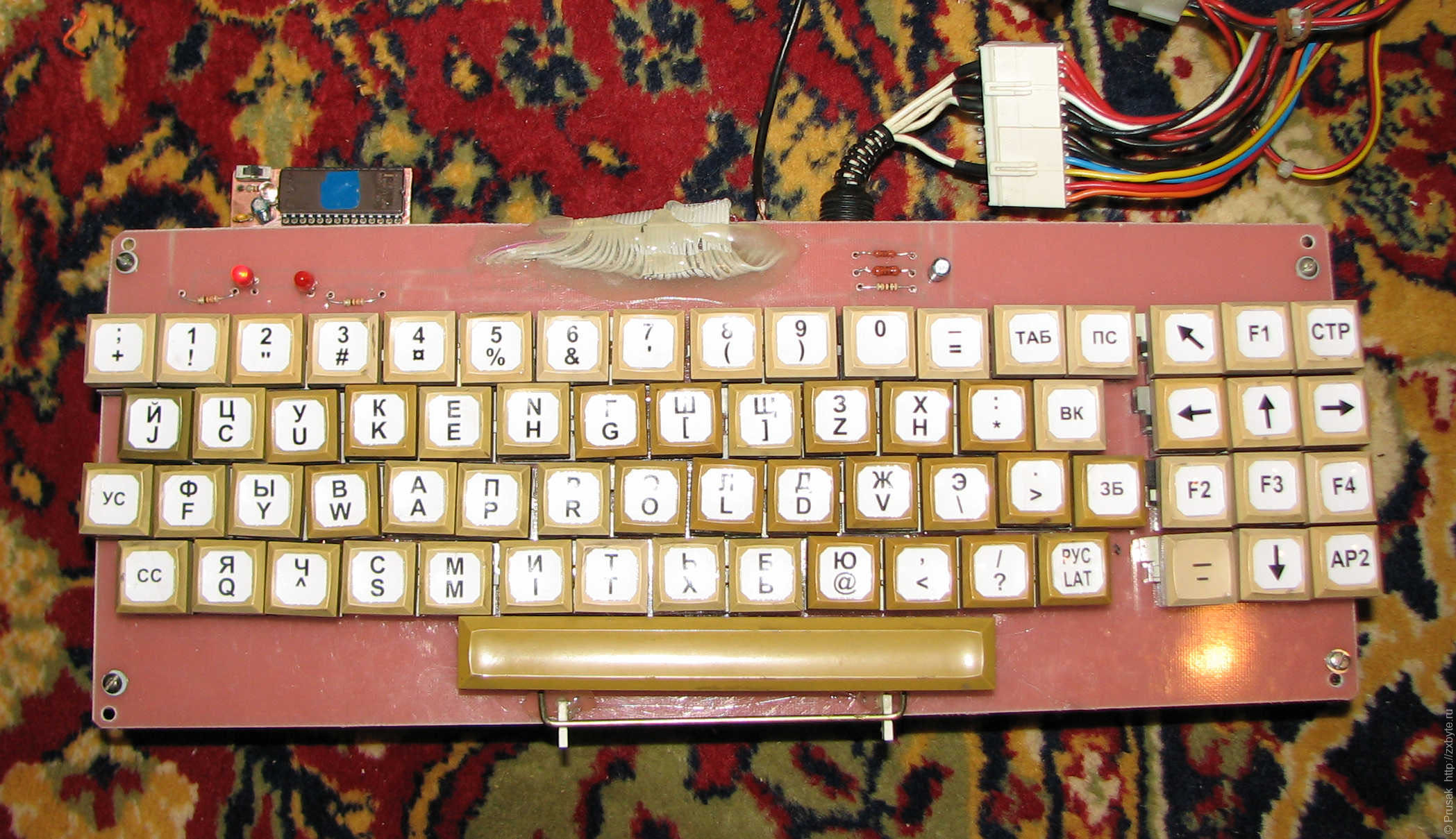

Самодельная клавиатура для компьютера Радио-86РК
Самодельная клавиатура для компьютера Радио-86РК
Самодельная клавиатура для компьютера Радио-86РК

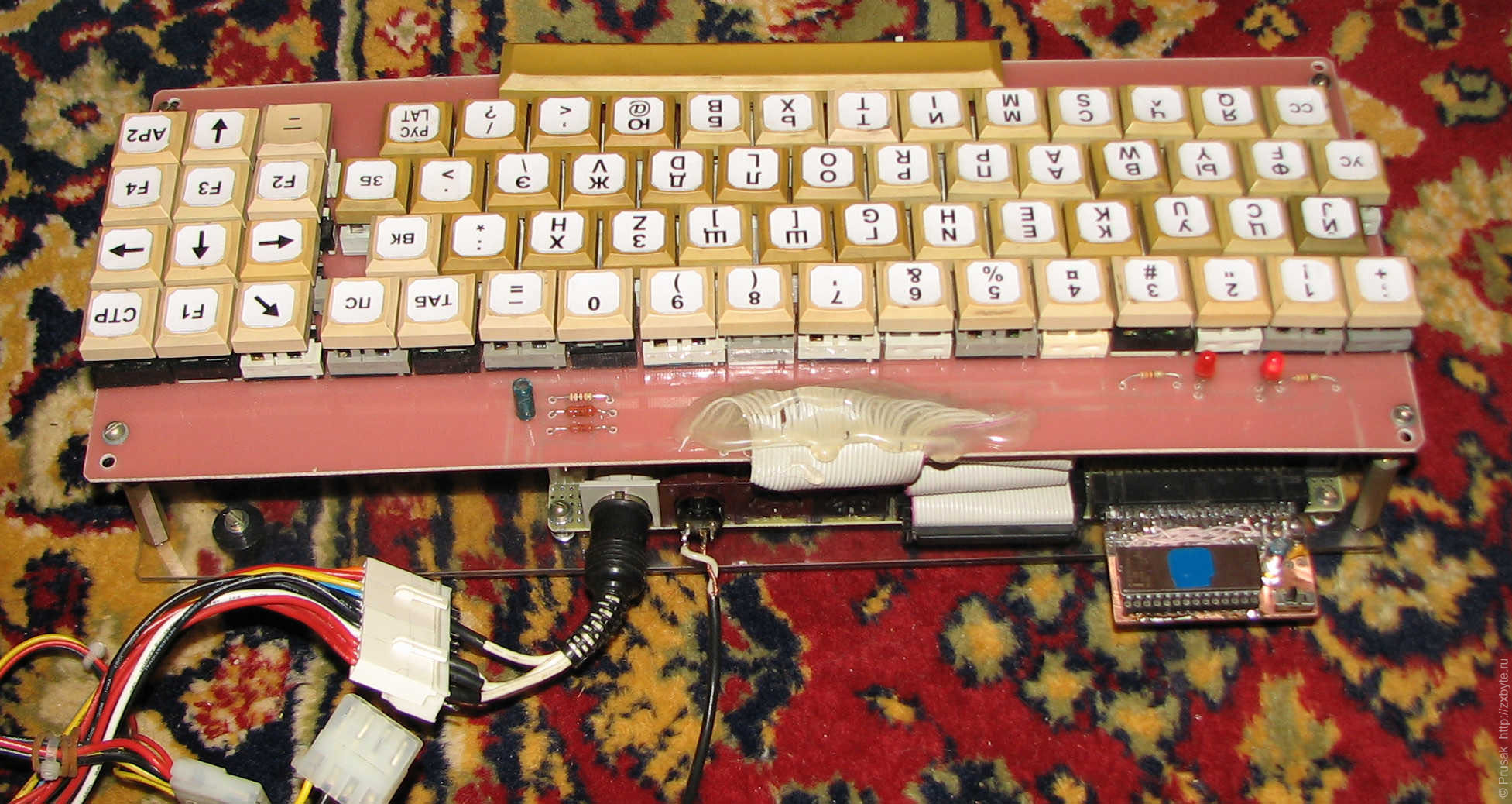

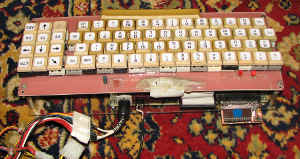

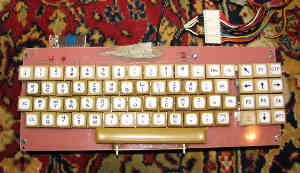

Самодельный Радио-86РК в сборе
Самодельный Радио-86РК в сборе
Самодельный Радио-86РК в сборе
Самодельный Радио-86РК в сборе
Самодельный Радио-86РК в сборе

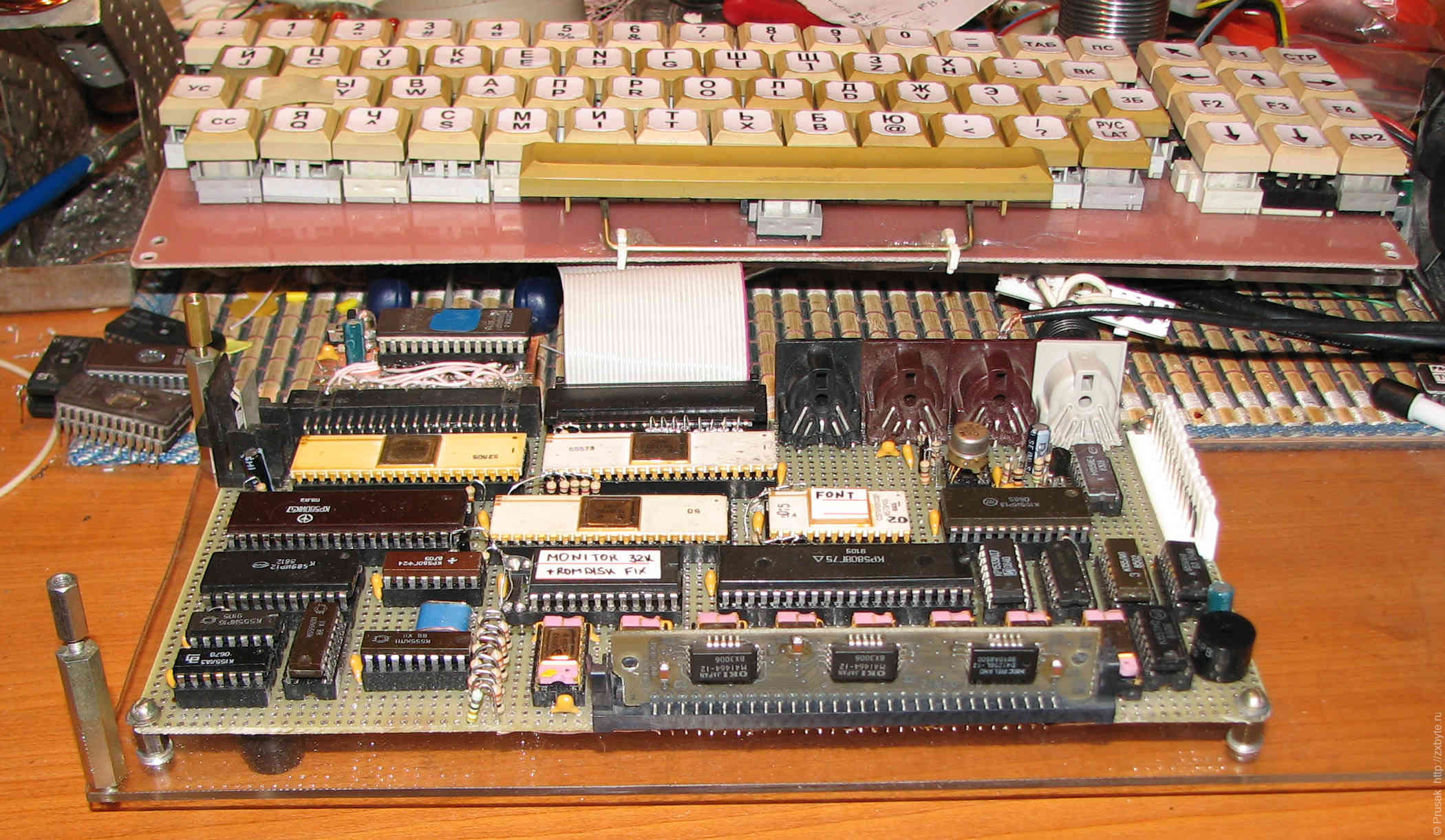

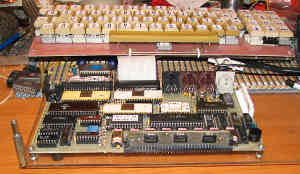

Компьютер, расширенный до 32К памяти на SIMM-модуле
Компьютер, расширенный до 32К памяти на SIMM-модуле
Компьютер, расширенный до 32К памяти на SIMM-модуле

Контроллер накопителя на ГМД для Радио-86РК

В журнале "Радио" за 1993 год опубликована схема контроллера накопителя на ГМД для компьютера "Радио-86РК". Особенностью контроллера является отсутствие специализированной БИС для работы с дисководом, при этом контроллер почти полностью собран на микросхемах мелкой логики. Обмен данными между компьютером и дисководом осуществляется в реальном времени, т.е. роль специализированной БИС компьютер берёт на себя. Уже этим контроллер необычен настолько, что заслуживает повторения конструкции.

Схема контроллера довольно проста для сборки, не содержит дефицитных микросхем, практически не нуждается в наладке. При правильном монтаже заработает сразу (у меня так и случилось).

Однако в журнале не был опубликован дамп операционной системы DOS 2.9, которая должна располагаться в ПЗУ контроллера. Из-за этого повторение конструкции бессмысленно. Однако на форуме zx.pk.ru этим вопросом озаботились, и в конце-концов прошивка DOS 2.9 оказалась найдена.

Немного переработав схему я тоже собрал себе это чудо:

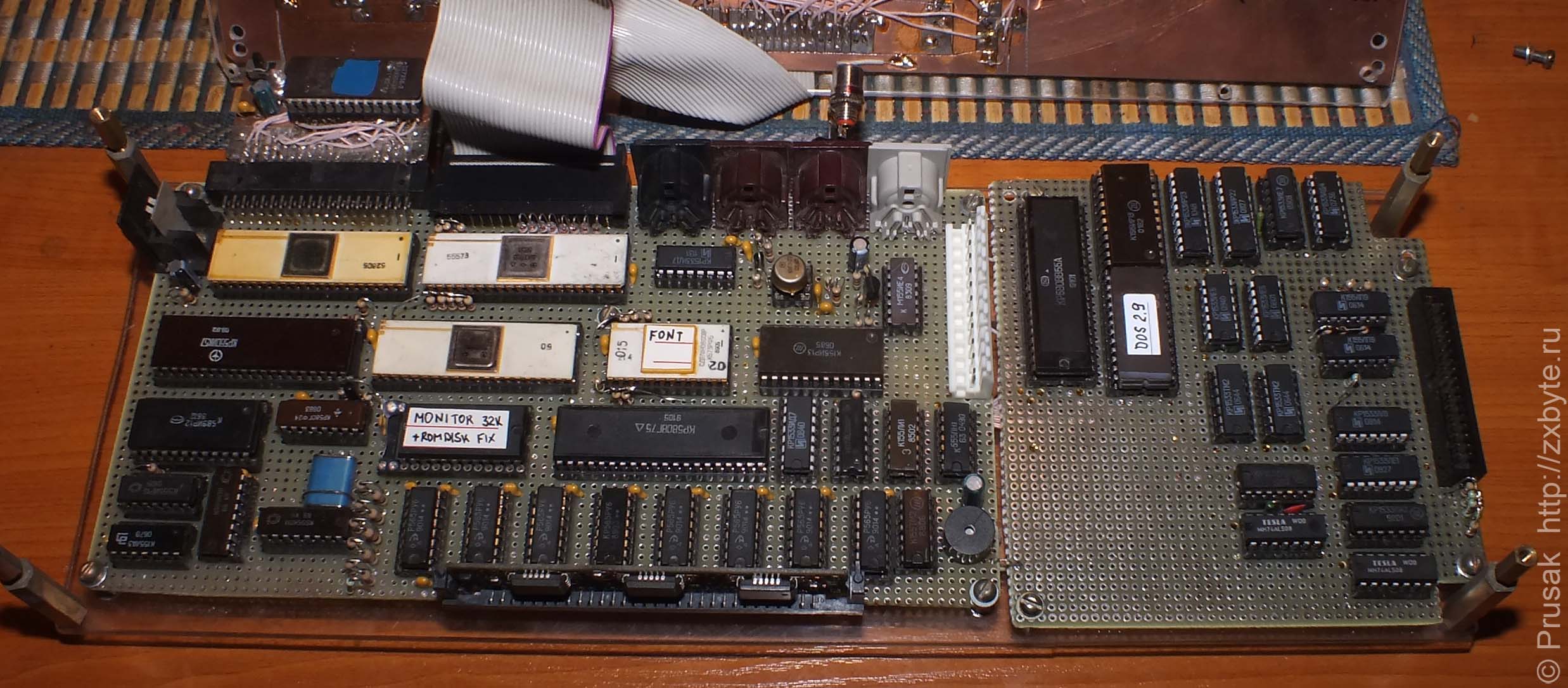

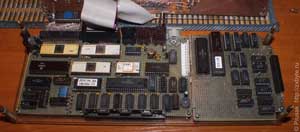

Компьютер Радио-86РК с контроллером НГМД
Компьютер Радио-86РК с контроллером НГМД
Компьютер Радио-86РК с контроллером НГМД

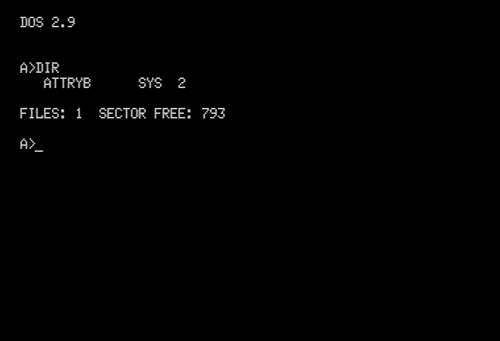

Экран DOS 2.9:

Экран DOS 2.9 для Радио-86РК

Устройство заработало сразу же. Никаких проблем при сборке и эксплуатации не было.

Схемы и документация

Скачать:
Схема компьютера (перечерчена в хорошем качестве)
Наклейки на клавиатуру (для печати)
Монитор для 32К памяти, модифицированный для работы с ROM-диском (см."Радио" 1991/№10)
Тест-ПЗУ для 32К памяти (описание его работы в архиве)
Книга "Домашний компьютер" (Зеленко Г.В., Панов В.В., Попов С.Н.)Книга по Радио-86РК
Контроллер НГМД:
Вся документация по НГМД для Радио-86РК, взятая с zx.pk.ru
Статья про контроллер НГМД из журнала "Радио"
Немного переработанная мной версия контроллера
