Внешний вид

Компьютер «Байт»

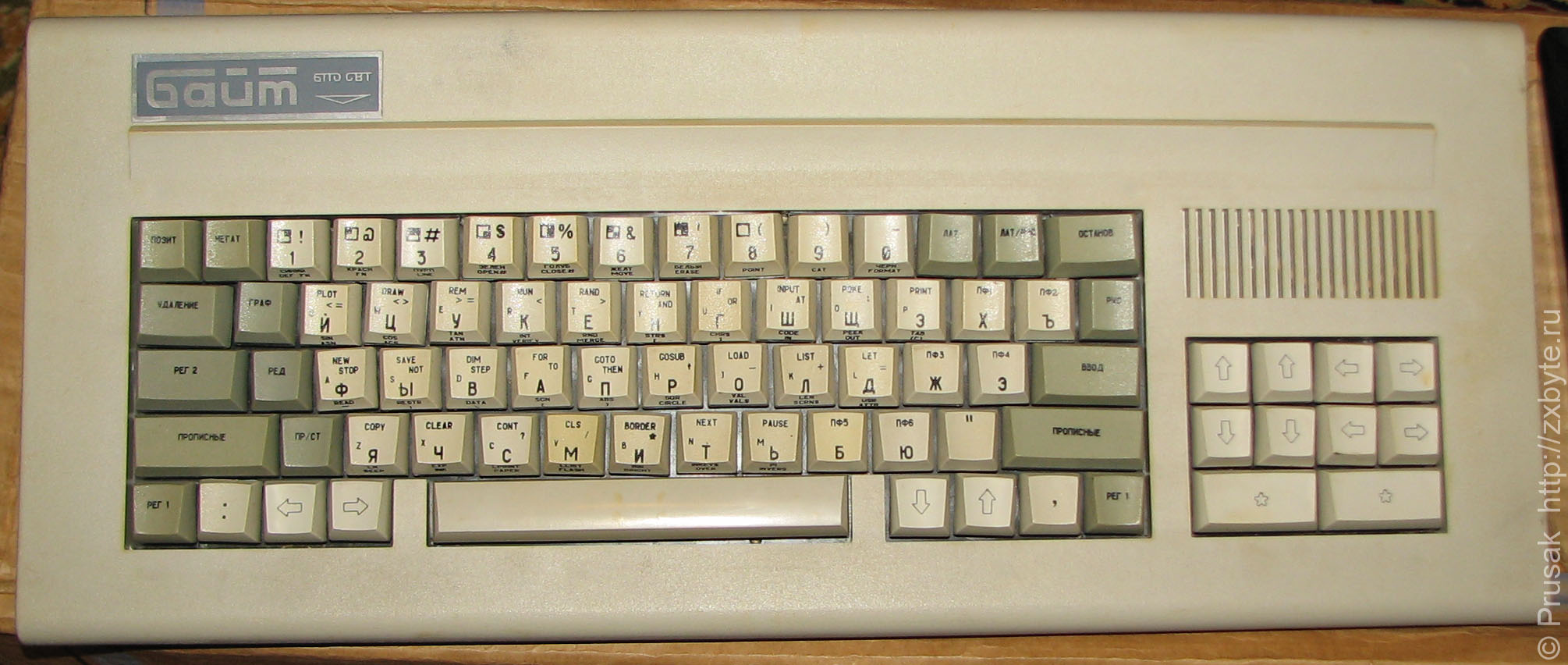

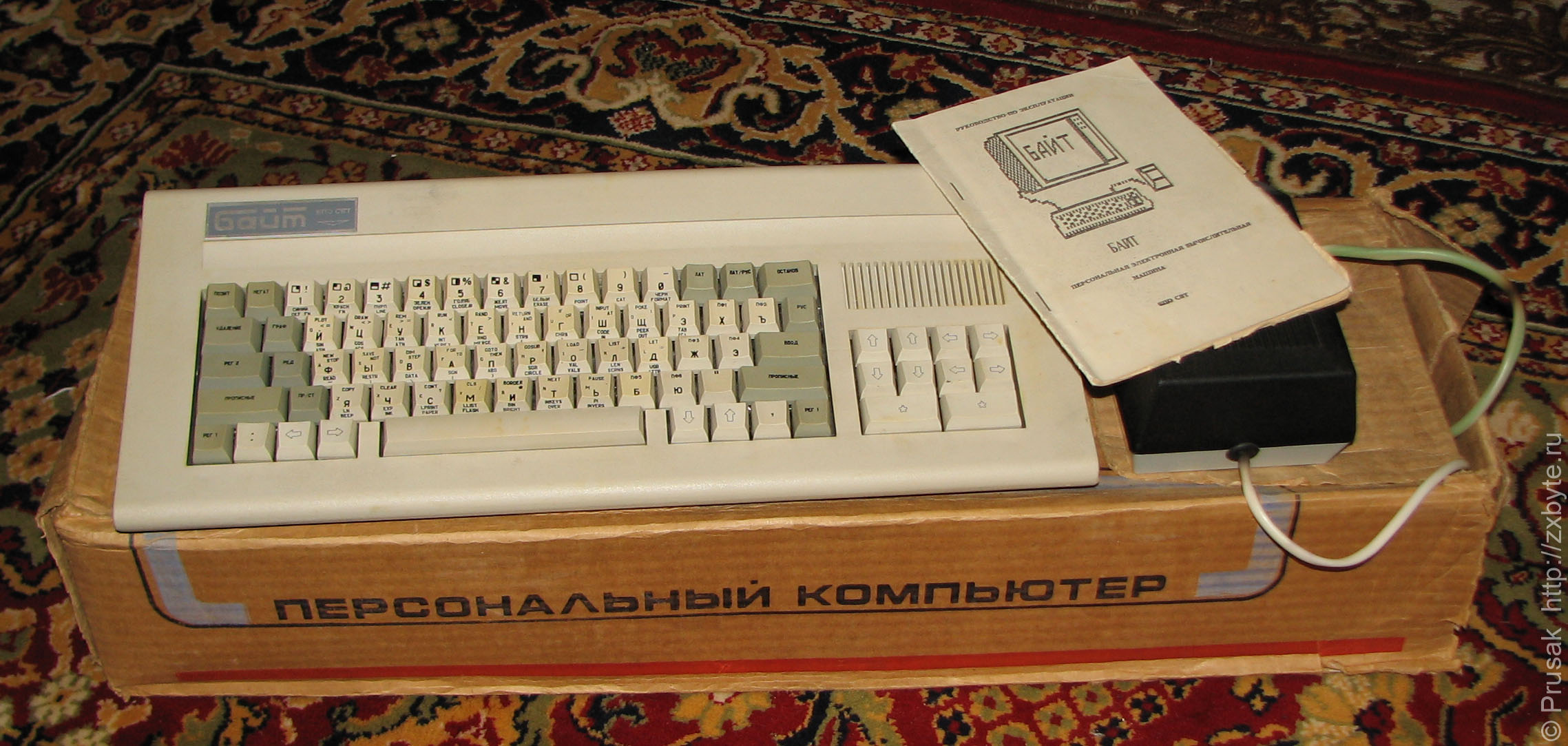

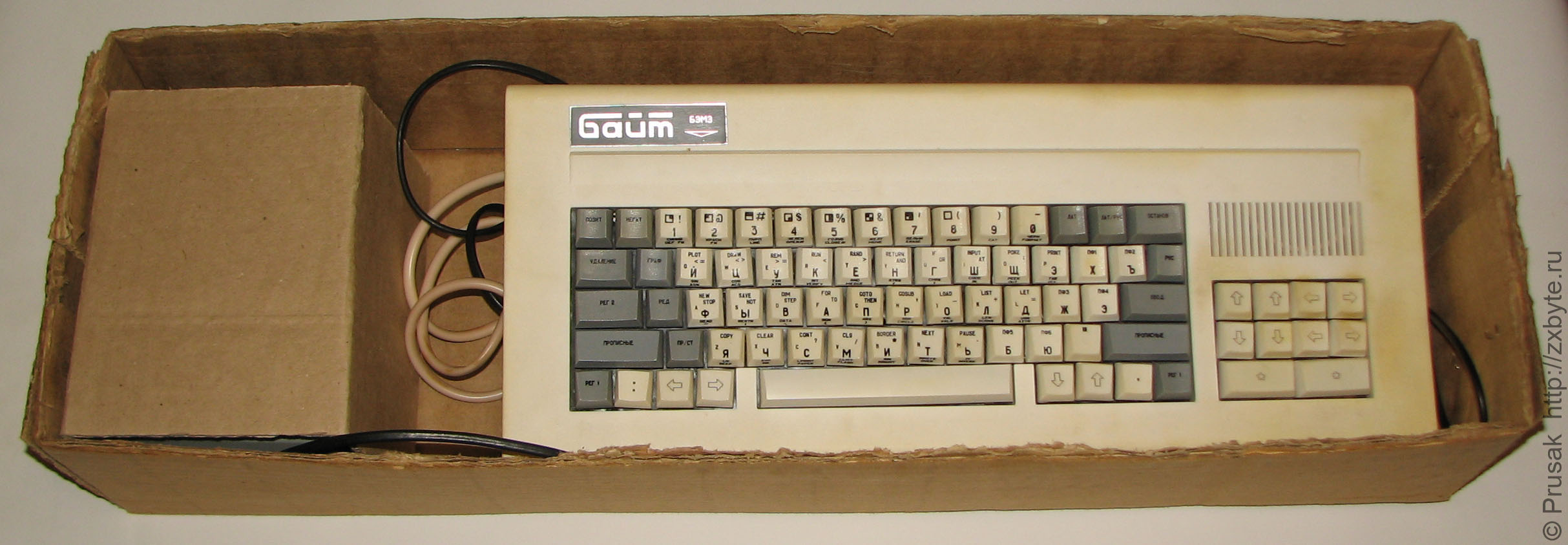

Так выглядит компьютер «Байт»
Так выглядит компьютер «Байт»
Так выглядит компьютер «Байт»
Так выглядит компьютер «Байт»
Так выглядит компьютер «Байт»
Так выглядит компьютер «Байт»
Так выглядит компьютер «Байт»

Не следует путать компьютер "Байт" с похожим по названию компьютером "Byte" производства завода "Днестр":

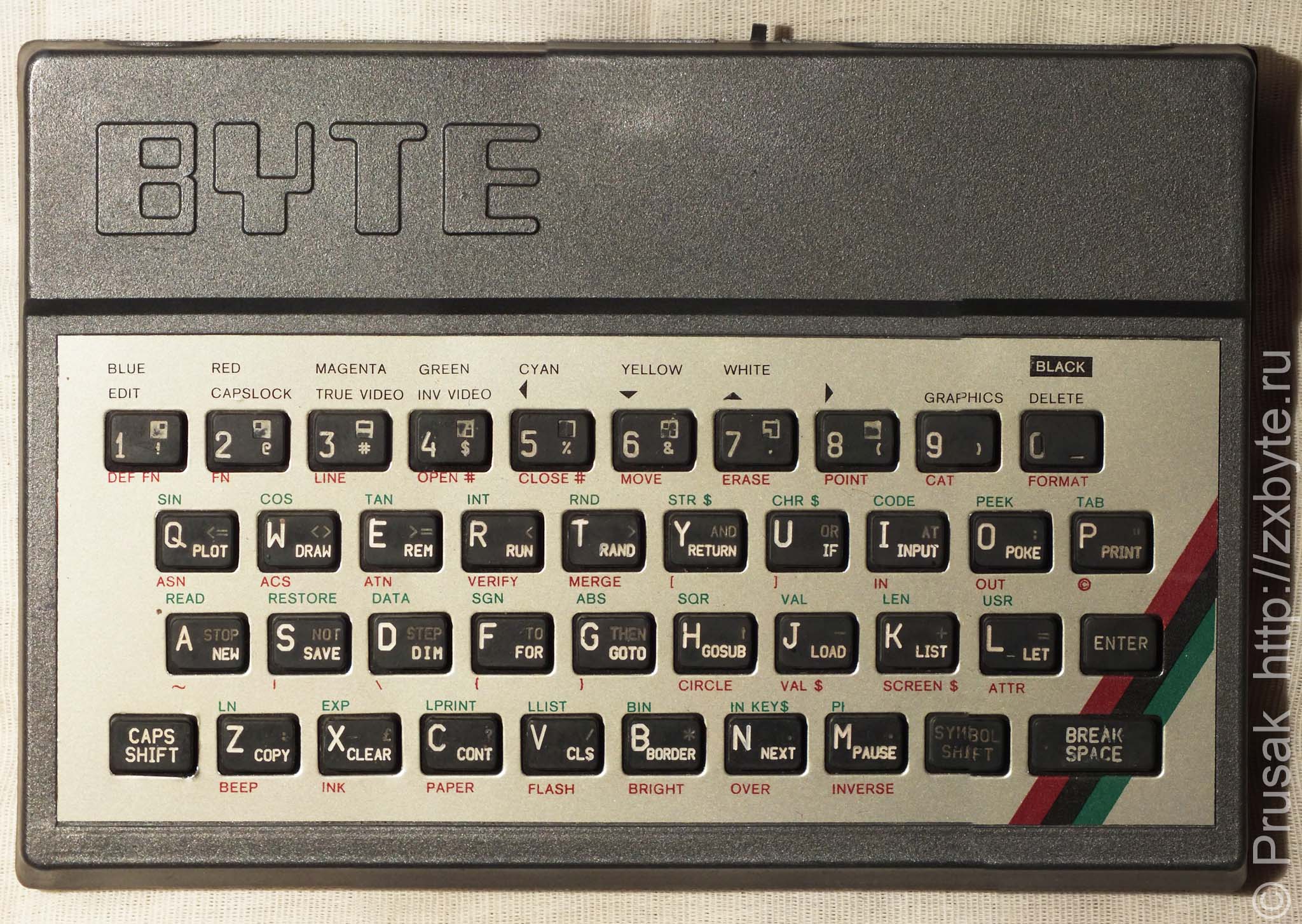

Компьютер «Byte» производства завода «Днестр»
Компьютер «Byte» производства завода «Днестр»
Компьютер «Byte» производства завода «Днестр»

Несмотря на схожесть названий "Байт" и "Byte" это совершенно разные компьютеры.

Компьютер "Байт" конструктивно выполнен в виде моноблока, т.е. плата и клавиатура совмещены в одном корпусе.

Пластмасса корпуса могла пожелтеть со временем, при этом компьютер приобретает несколько необычный вид:

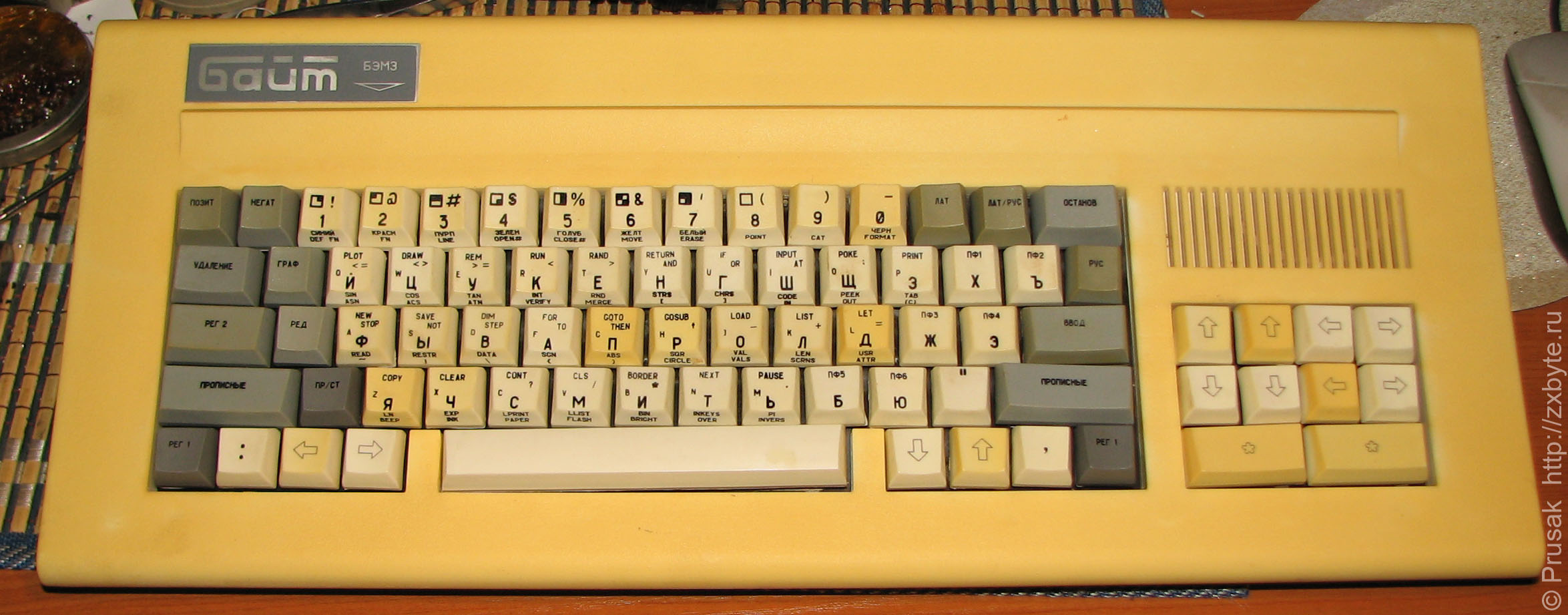

Компьютер «Байт» с пожелтевшей пластмассой корпуса
Компьютер «Байт» с пожелтевшей пластмассой корпуса
Компьютер «Байт» с пожелтевшей пластмассой корпуса

На задней стенке располагаются разъёмы для подключения телевизора по ВЧ, по RGB, магнитофонный разъём, системный разъём (закрытый крышкой, чтобы случайно не замкнуть контакты, и чтобы криворукие пользователи туда не лезли) и разъём для джойстика (на фотографии крышка с системного разъёма снята).

Компьютер «Байт», вид сзади
Компьютер «Байт», вид сзади
Компьютер «Байт», вид сзади

Интересный вопрос по поводу выбора в качестве системного разъёма вилки, а не розетки СНП59-96. Дело в том, что если на контактах неподсоединённого разъёма предполагается наличие напряжения, то в качестве разъёма выбирается розетка (у неё контакты закрыты, значит исключается возможность случайного замыкания, например пинцетом). В качестве примера можно назвать сетевую розетку. В "Байте" же стоит вилка с открытыми контактами.

На правой стенке располагается кнопка сброса и кнопка включения совместимости с обычным ZX-Spectrum:

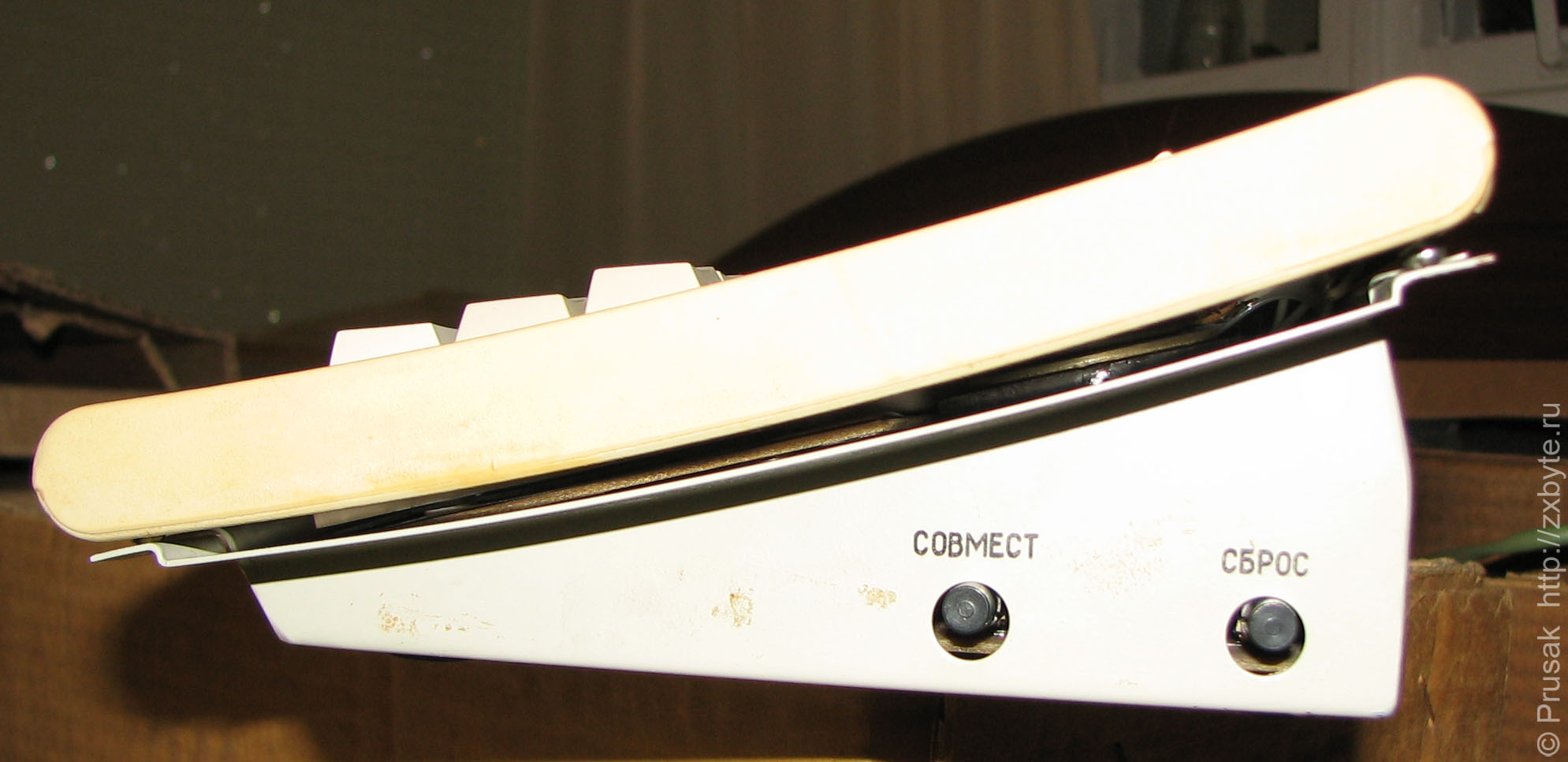

Компьютер Байт, вид сбоку
Компьютер Байт, вид сбоку
Компьютер Байт, вид сбоку

Верхняя пластмассовая крышка компьютера и нижняя часть соединены между собой шурупами-саморезами, один из которых был с пломбировочной чашкой.

Изредка удавалось разобрать компьютер не нарушая пломбы. Для этого пинцетом или плоскогубцами надо было поворачивать пломбировочную чашку против часовой стрелки. Битумная мастика, которая использовалась для пломбирования, давала хорошее сцепление между головкой самореза и пломбировочной чашкой, в результате чего пломбировочная чашка могла крутиться вместе с саморезом.

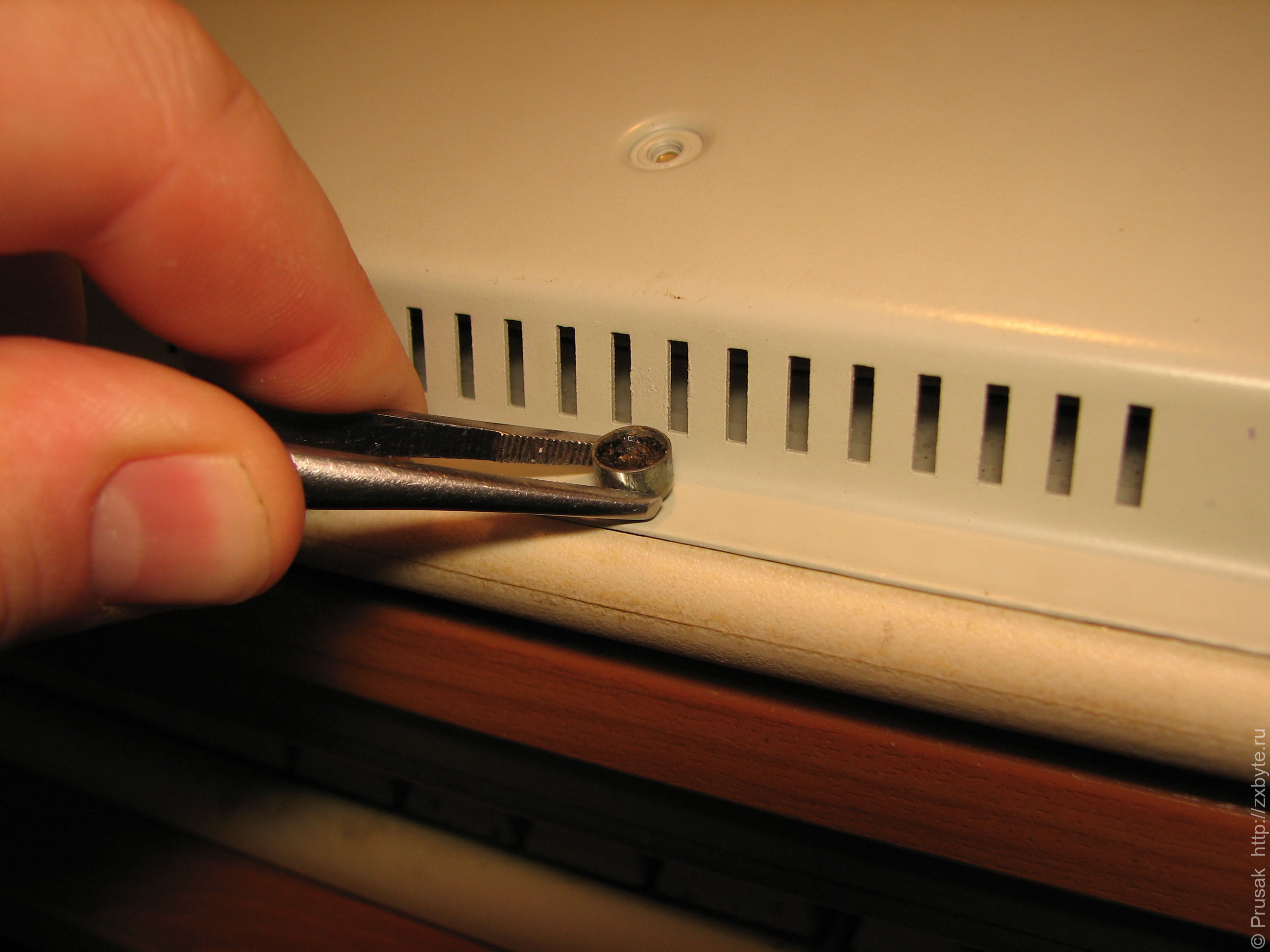

Пытаемся разобрать компьютер «Байт», не нарушая пломбу
Пытаемся разобрать компьютер «Байт», не нарушая пломбу
Пытаемся разобрать компьютер «Байт», не нарушая пломбу
