Мышиные истории или брутальная Kempston Mouse

Не так давно, ностальгируя по старым добрым временам, когда Спектрум ещё считался за компьютер, вспомнилось про винрарный девайс - Kempston Mouse. Эта штука была востребована особенно в среде художников на Спектруме, ибо рисовать шедевры в Art-Studio, орудуя чисто кнопками клавиатуры, было как-то неудобно, что ли... Конечно, в данный момент существует огромное количество периферии к Спектруму, позволяющей подключать COM и PS/2 мыши, но это всё не то. Как бы это объяснить... В общем, это как "теплый ламповый звук" у аудиофилов. Для Спектрума хотелось поиметь "тёплую пассивную мышку".

Обычно в качестве пассивной мыши в Спектруме использовались переделанные COM-мыши, в которых напрямую к оптопарам припаивался новый кабель (в старом кабеле не хватало проводов на все сигналы). Однако этот способ был признан некошерным, ибо хотелось нечто оригинальное. Вспомнились пассивные мыши от компьютеров "Поиск" и ЕС-1841. Мышей от "Поиска" я отродясь вживую не видал, равно как и сам "Поиск, а вот мыши от ЕС-ок у нас бывают. В своё время я работал на ЕС-1841 и пользовался мышкой от неё, впечатления остались незабываемые. Незабываемые - в плане неудобства работы. Однако желание подключить к Спектруму такую мышку было большое. Отрывать свой зад от стула было лень, поэтому сначала мыша искалась в интернетах. Малость офигев от цен на мыши от ЕС-1841 на местных аукционах, было решено перебороть лень и заняться более активными и менее затратными в финансовом плане поисками комплектации.

Взяв в компаньоны Byteman'а мы пошли по местным злачным местам в поисках раритетного хлама. После недолгих поисков нам было предложено несколько заветных мышей от ЕС-1841. Продавец намекнул, что "гусары денег не берут", посему пришось оперативно бежать в местный булдырь за тремя пузырями пива, после чего мыши переместились в наши руки. Мужику наверное было скучно, потому как он не спешил уходить и употребил часть пива прямо на месте сделки, после чего, подобрев, сообщил что за более высокий градус подгонит нечто особенное. Пришлось снова посетить булдырь и затариться огненной водой. Продавец тем временем откуда-то припёр ящик, в котором оказалось штук 10 пятидюймовых дисководов, набор плат от ЕС-1841 и два непонятных девайса, похожих на какие-то отладочные модули. После расчёта бартером продавец удалился отмечать удачный день, а мы вдвоём попёрли тяжёлый хлам домой. Добытые раритеты были разделены по-братски. Платы от ЕС-ок пришлись очень кстати, потому что позарез требовалась мелкая логика для различных поделок, а на этих платах микросхем очень много. Одних только КР565РУ5 после распайки модуля памяти хватит, наверное, на долгие годы.

Доставшаяся мне доля от общей добычи:

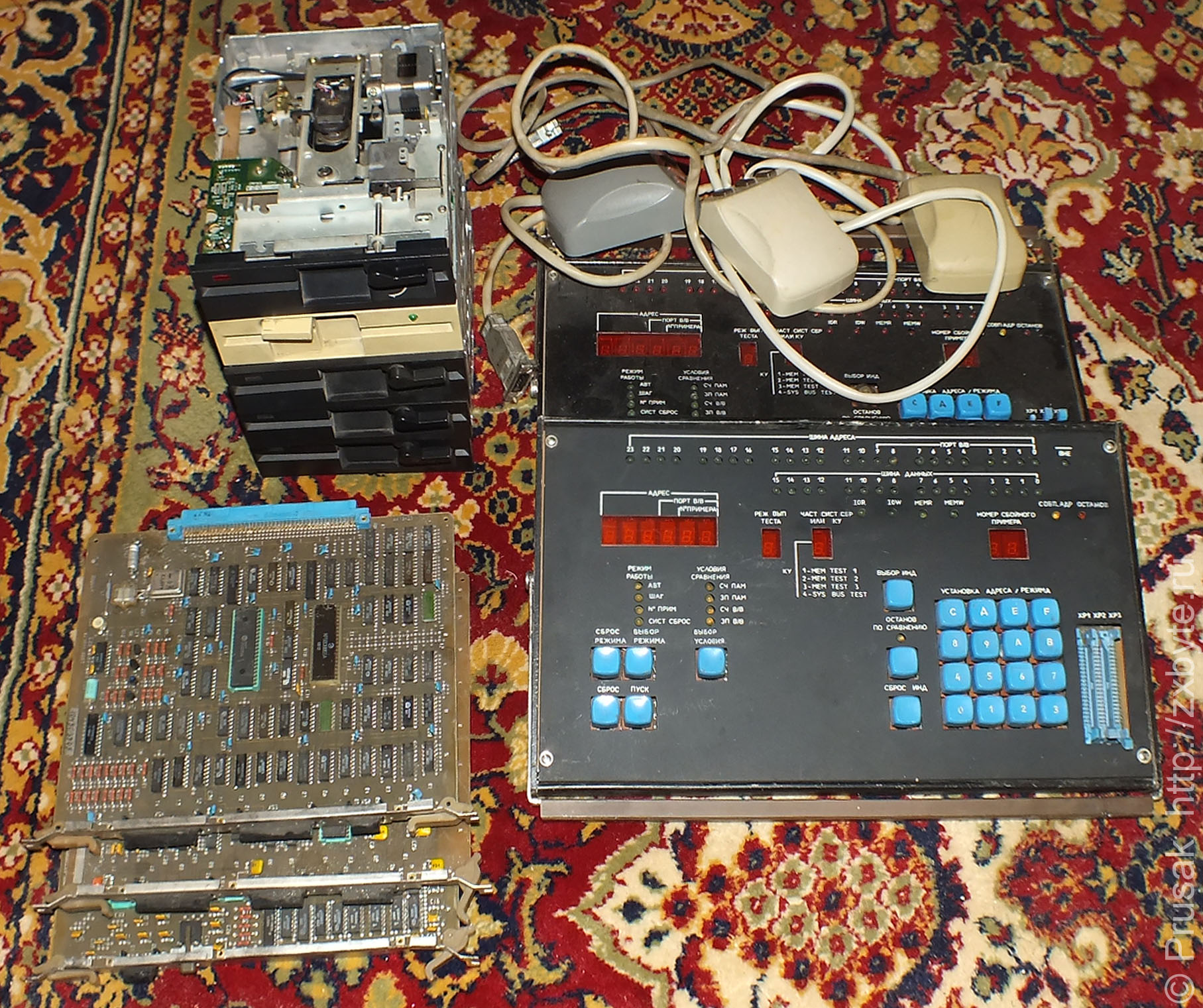

Радость компьютерного некрофила. Для всех остальных людей это всего лишь потенциальное содержимое мусорного бака
Радость компьютерного некрофила. Для всех остальных людей это всего лишь потенциальное содержимое мусорного бака
Радость компьютерного некрофила. Для всех остальных людей это всего лишь потенциальное содержимое мусорного бака

В данный момент из всего хлама меня интересовали мыши, которые были не в самом лучшем виде. Вероятнее всего они хранились все эти годы где-то в гараже, или подвале, или вообще на улице. Пришлось делать разборку для приведения грызунов в рабочий вид.

Эргономика у мыши явно не на высоте. Возможно по тем временам (конец 80-х годов) для неискушенного советского пользователя это было нормой, но для нынешних избалованных дизайном пользователей быдлодевайсов эта мышь вызывает ужас при одной только мысли об её использовании по назначению.

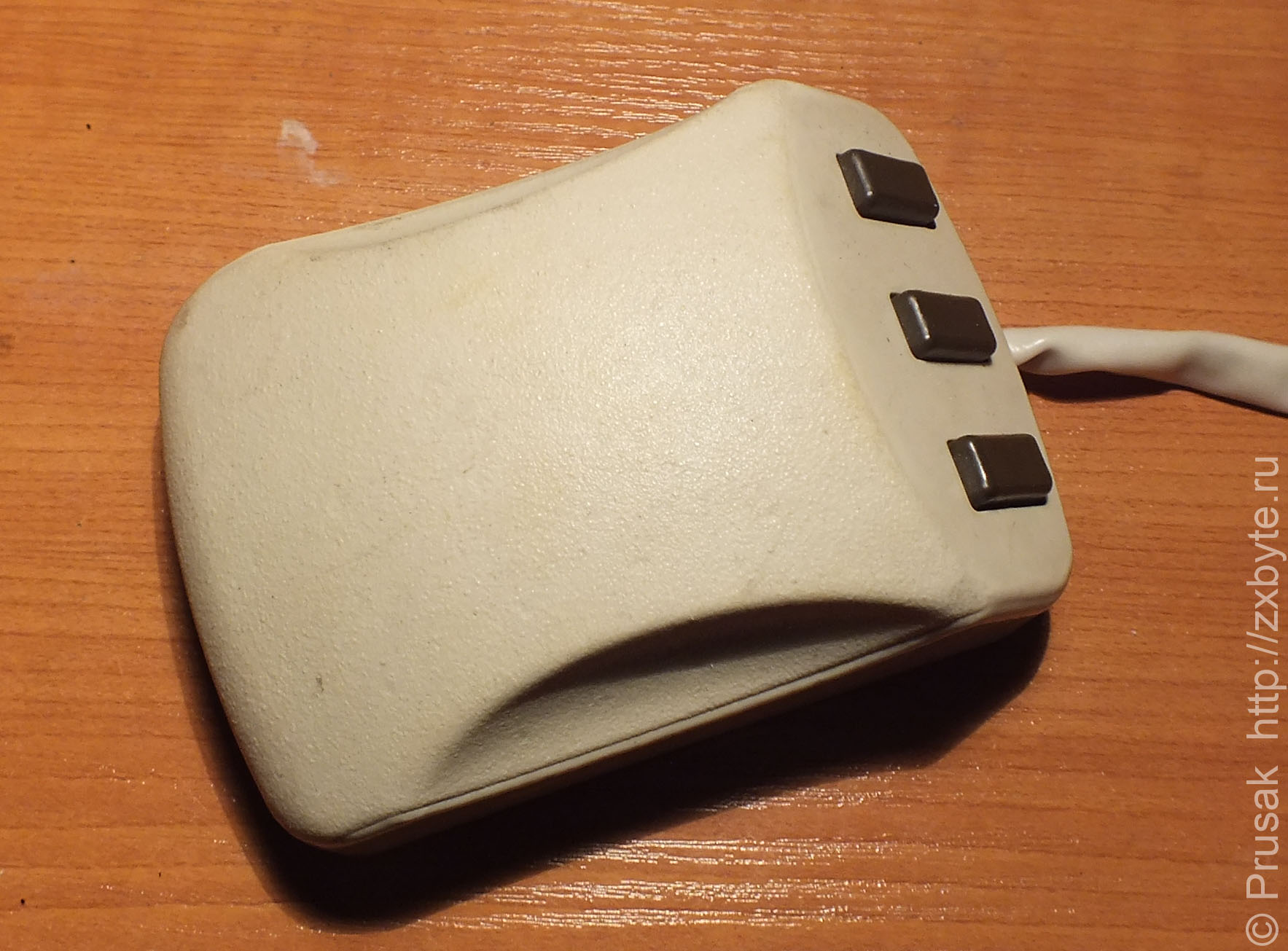

Шайтан-кирпич излучает ужос. Всем бояться!
Шайтан-кирпич излучает ужос. Всем бояться!
Шайтан-кирпич излучает ужос. Всем бояться!

Изделие тяжёлое по сравнению с современными собратьями и комплектуется толстым и не очень гибким шнуром, который из-за своей жёсткости мешает двигать мышу по столу.

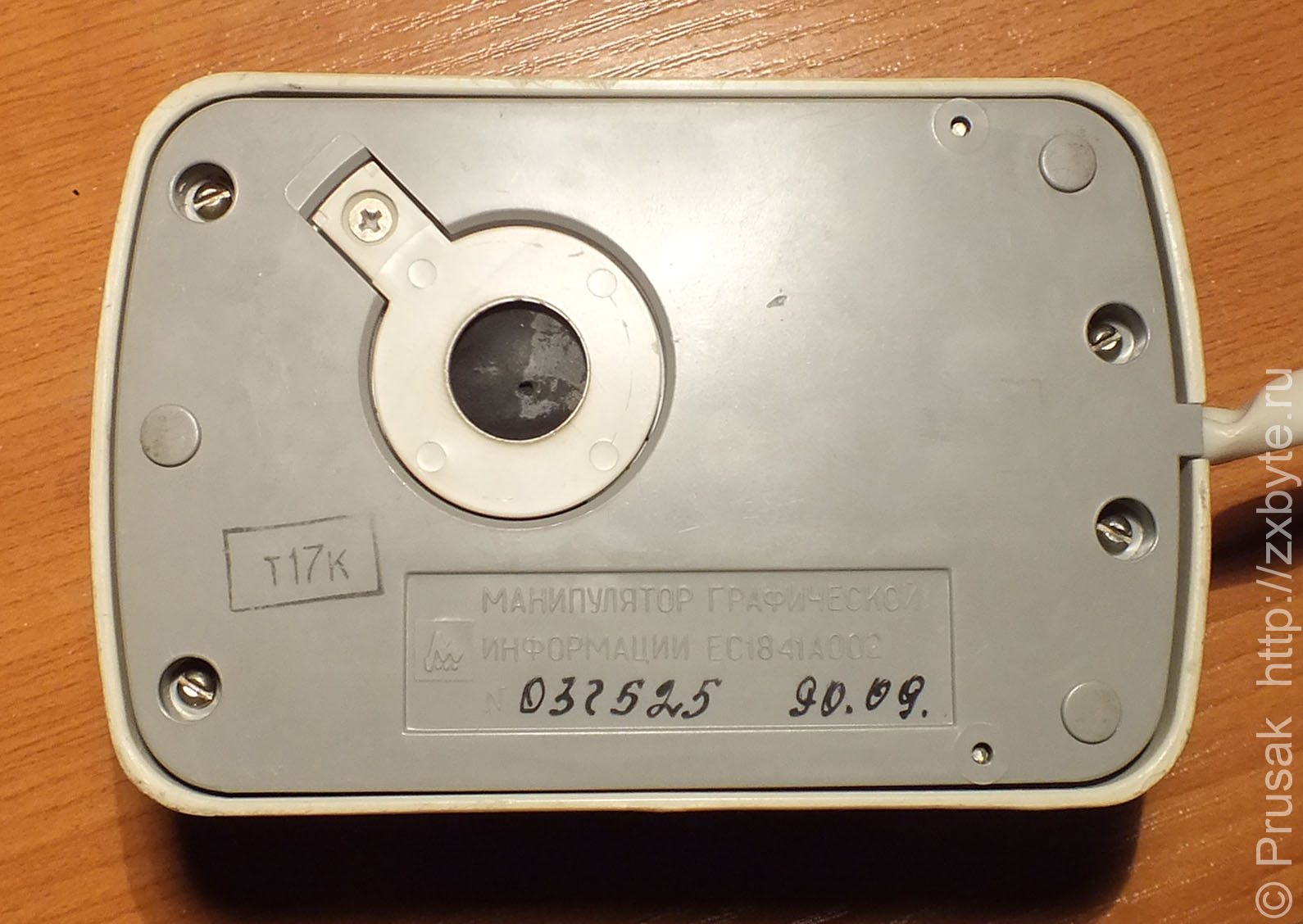

Поверженный шайтан-кирпич лежит на спине шариком кверху
Поверженный шайтан-кирпич лежит на спине шариком кверху
Поверженный шайтан-кирпич лежит на спине шариком кверху

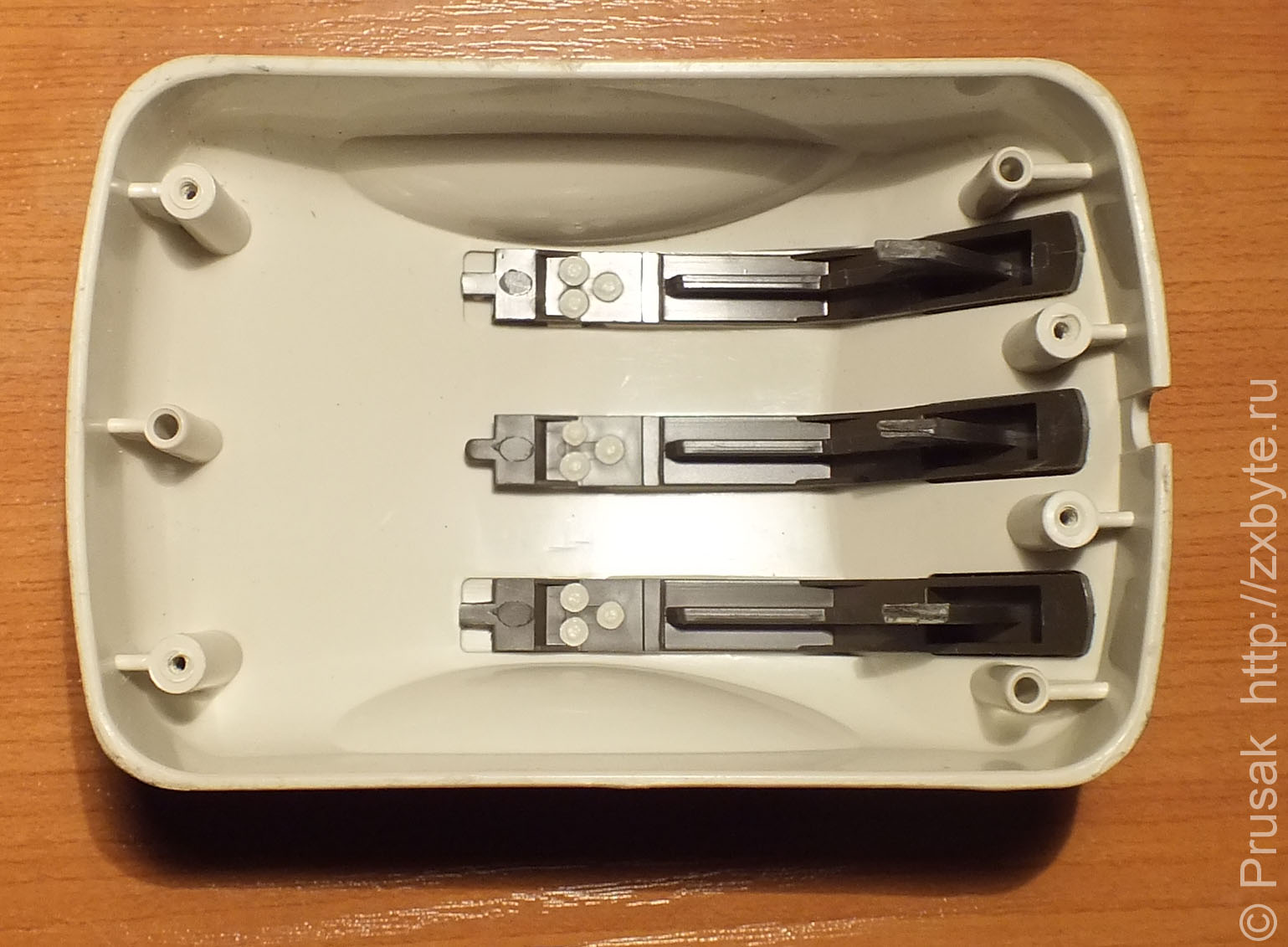

Акция ″загляни под крышечку″
Акция ″загляни под крышечку″
Акция ″загляни под крышечку″

Внутри мыша сделана-таки неплохо. Всё чисто и аккуратно. Стальной шарик (в некоторых случаях он обрезинен) может служить оружием, которое, при попадании в лоб противника, выводит его из строя надолго. В критических случаях можно оперативно выдернуть разъём мыши из компа и вращать за шнур шайтан-коробку над головой, держа врагов на почтительном расстоянии.

Убер-девайс без крыши
Убер-девайс без крыши
Убер-девайс без крыши

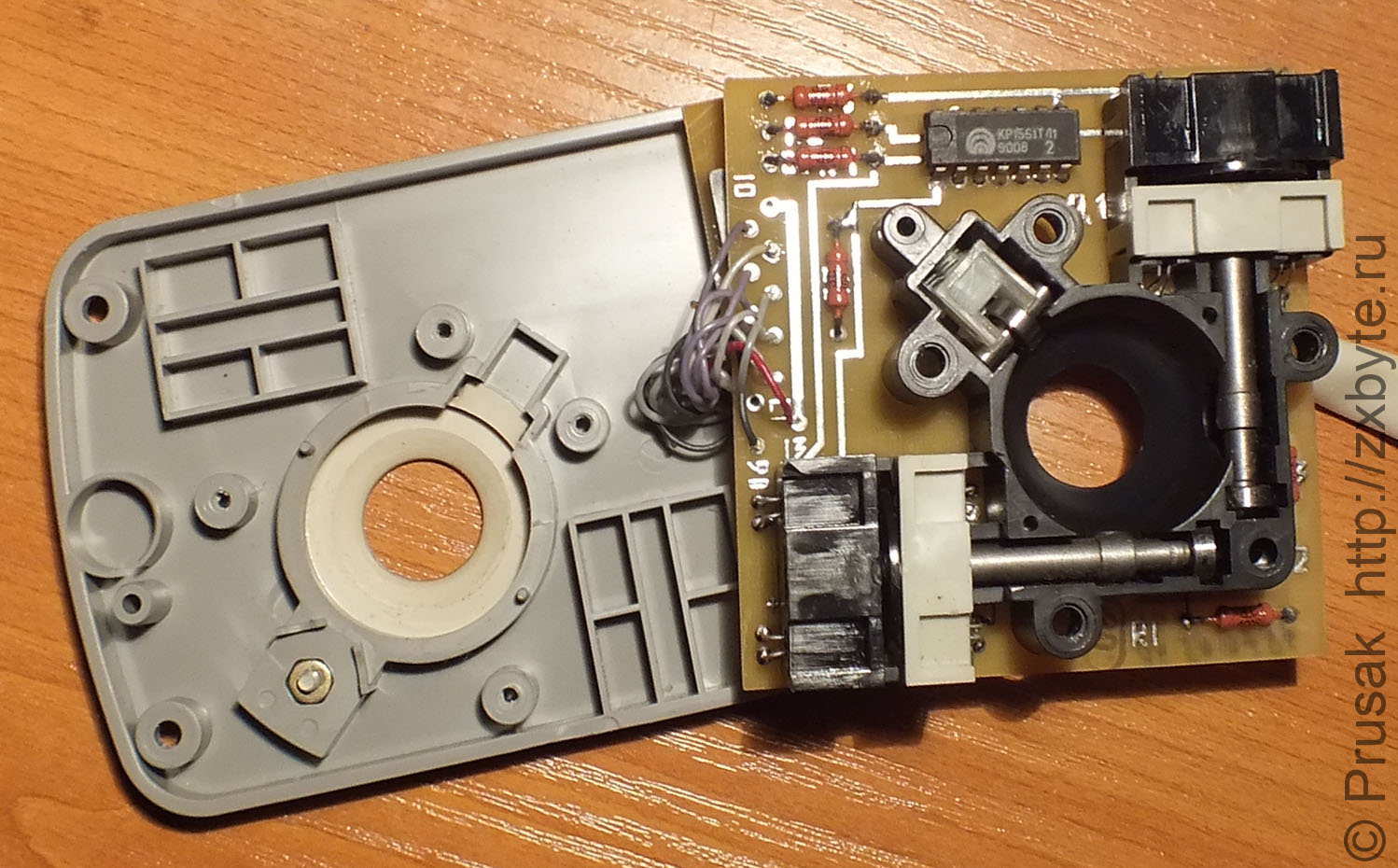

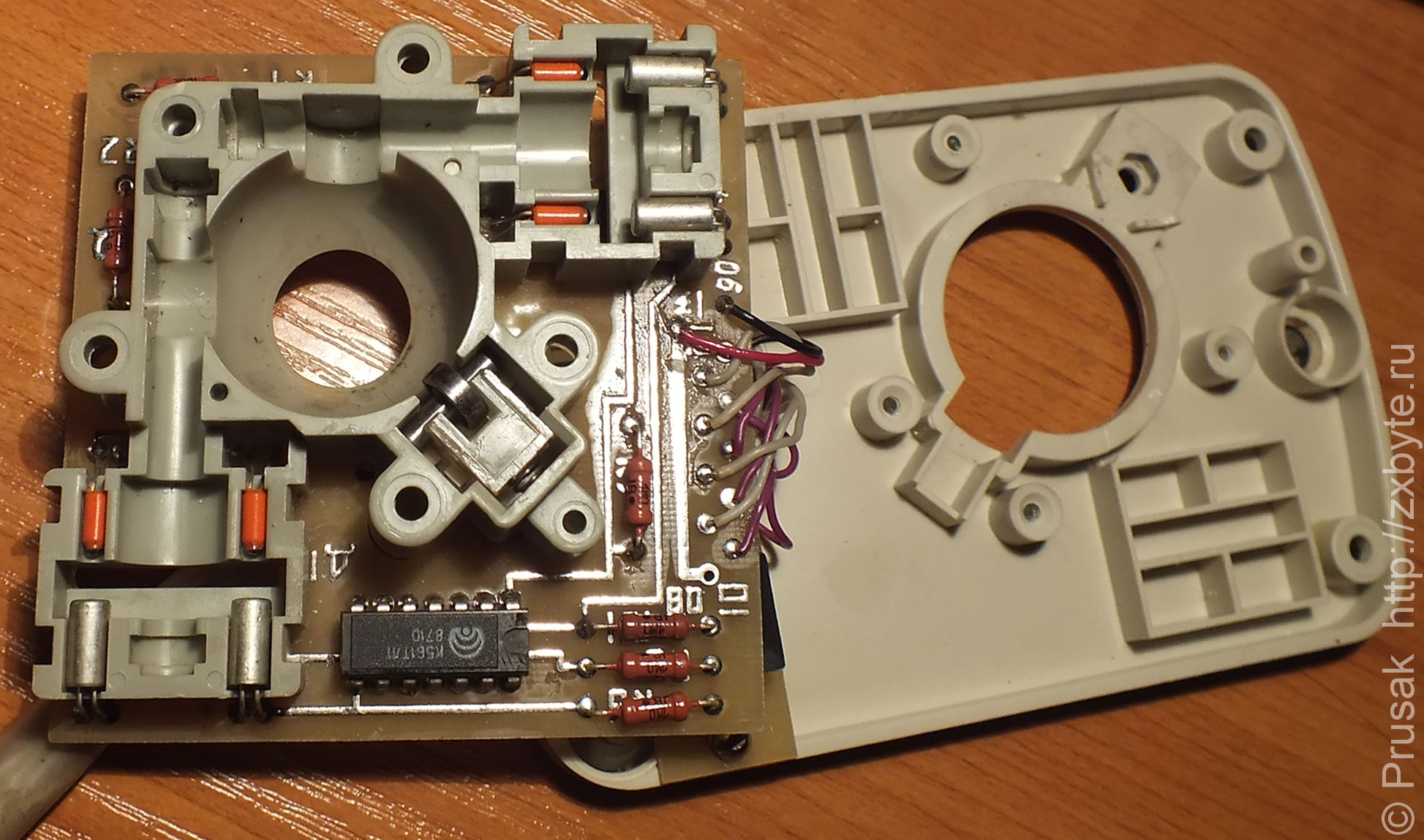

Копаемся во внутренних органах монстра
Копаемся во внутренних органах монстра
Копаемся во внутренних органах монстра

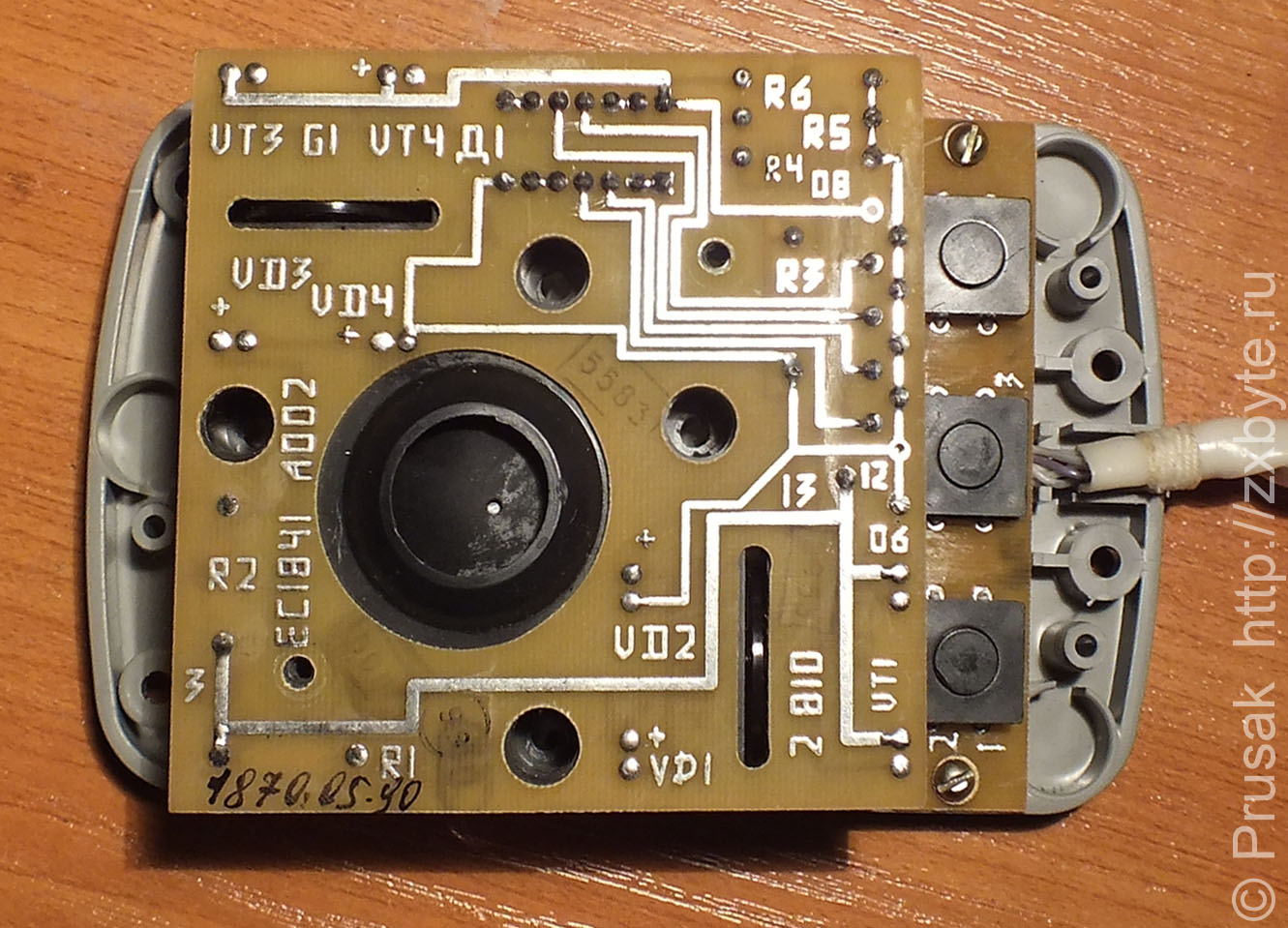

Внутри грызуна стоят суровые русские оптопары
Внутри грызуна стоят суровые русские оптопары
Внутри грызуна стоят суровые русские оптопары

Механика выполнена на настоящих подшипниках, которые от долгого хранения слегка поржавели и не хотели крутиться ни в какую. Пару капель масла помогли решить проблему.

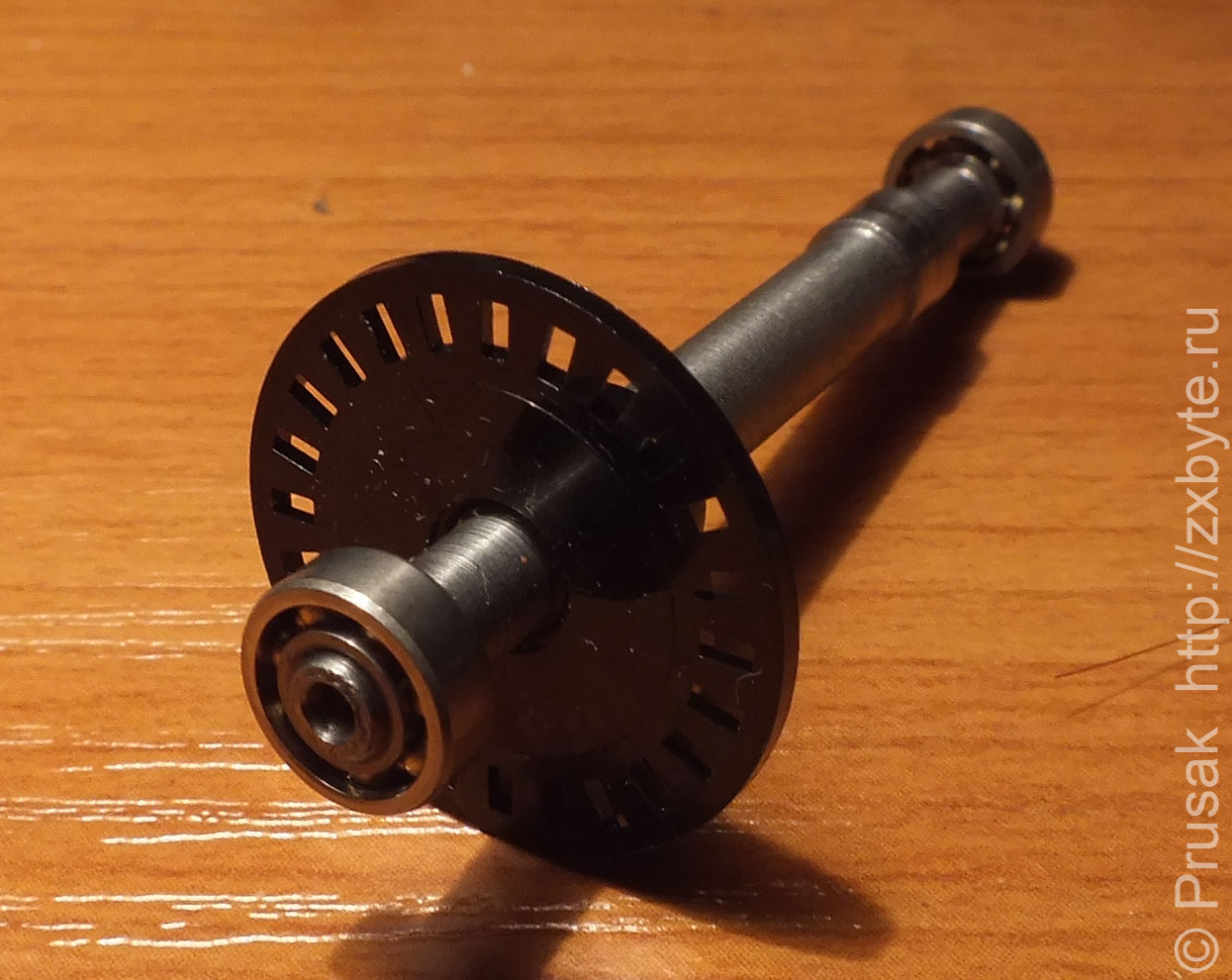

Подшипники
Подшипники
Подшипники

В процессе решения задачи по подключению мыши к Спектруму встал вопрос наличия разъёма. Мыша оборудована очень хитрым разъёмом для подключения к ЕС-ке. Ответную часть просто так найти сложно.

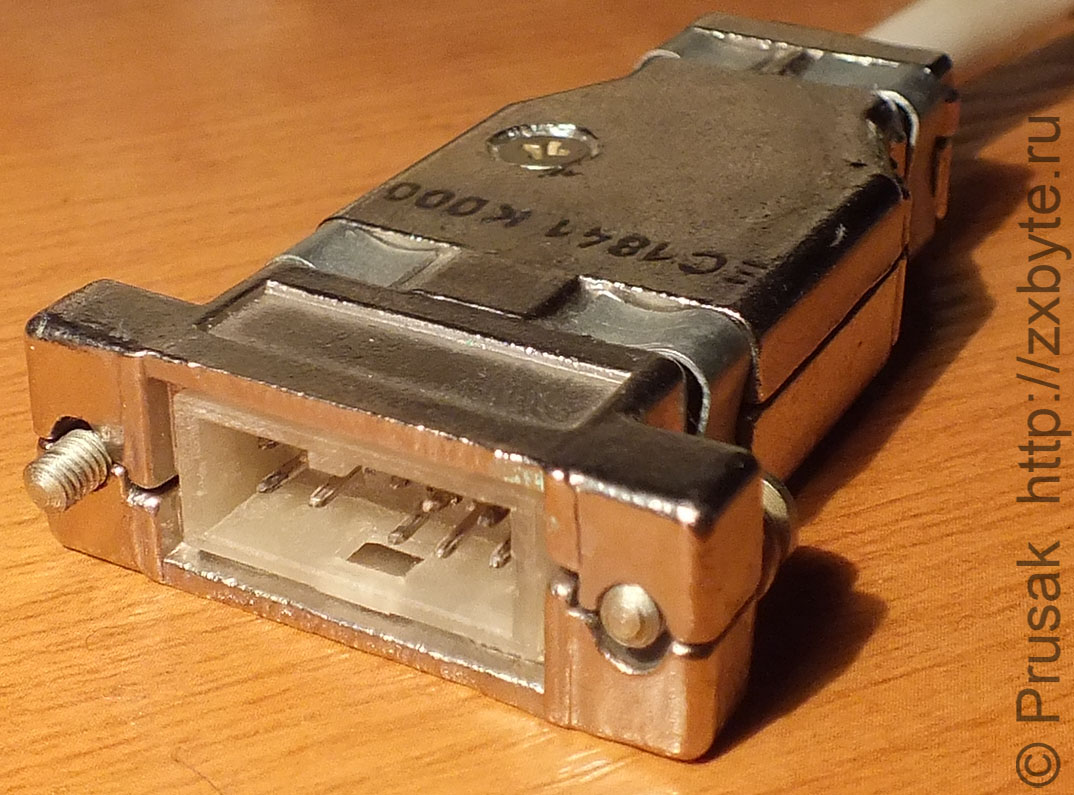

Хитрый разъём
Хитрый разъём
Хитрый разъём

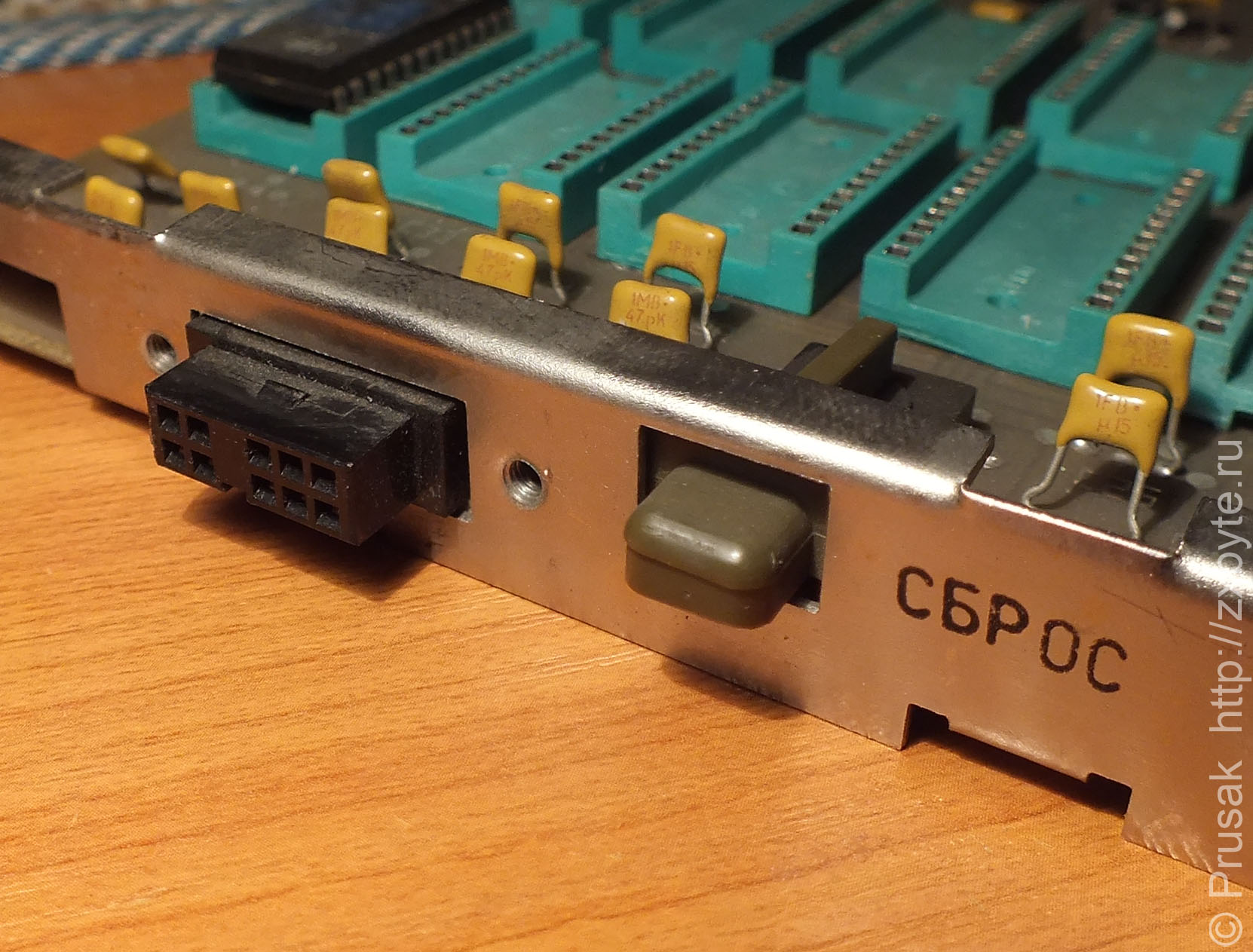

Однако задача решилась неожиданным образом. На одной из плат от ЕС-ки, принесенной с мышами, обнаружился искомый разъём:

Через несколько минут эта плата будет принесена в жертву великому и ужасному ZX-Spectrum
Через несколько минут эта плата будет принесена в жертву великому и ужасному ZX-Spectrum
Через несколько минут эта плата будет принесена в жертву великому и ужасному ZX-Spectrum

Минут 10 времени - и разъём отломан, а плату - фтопку, на запчасти для Спектрумов.

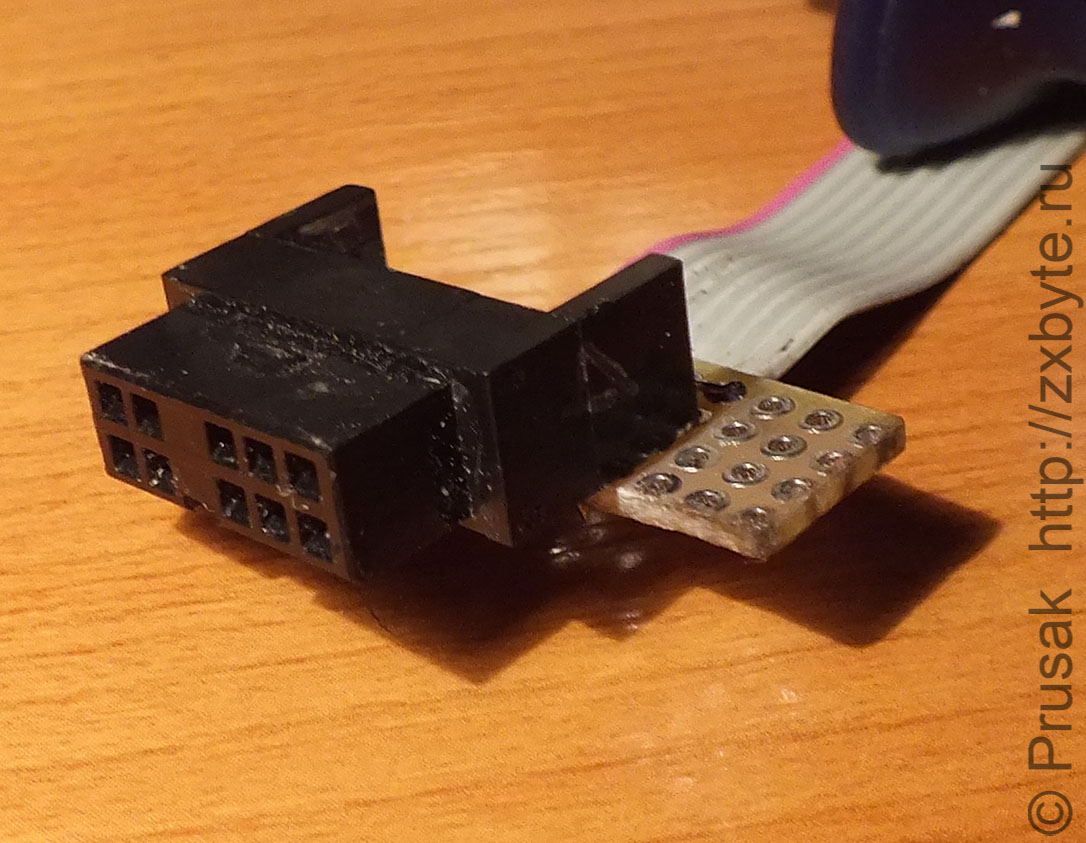

Мышиный разъём, спасённый из ЕС-ки, на мирной службе Спектруму
Мышиный разъём, спасённый из ЕС-ки, на мирной службе Спектруму
Мышиный разъём, спасённый из ЕС-ки, на мирной службе Спектруму

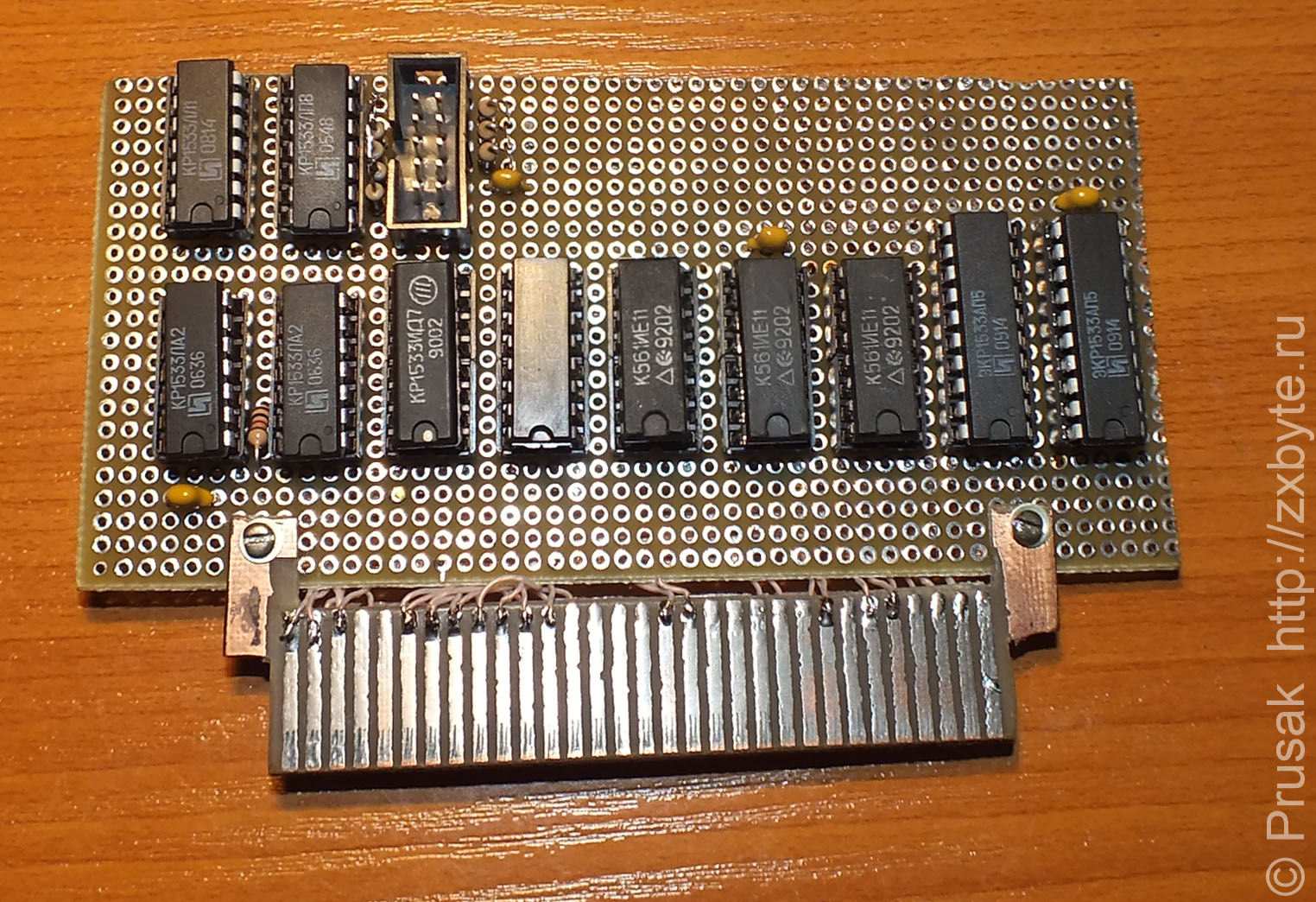

После того, как исчезла проблема подключения мыши к Спектруму, возникла очередная проблема - нужна этакая плата, которая будет включаться между мышой и Спектрумом. Первое, что вспомнилась - схема контроллера мыши из журнала "Spectrofon №20". Малость доработав схему для подключения к компам, оборудованным Nemo-BUS, был по-быстрому спаян на макетке контроллер:

Эта штука подключается между Спектрумом и мышью. Без неё мышь почему-то не хочет работать
Эта штука подключается между Спектрумом и мышью. Без неё мышь почему-то не хочет работать
Эта штука подключается между Спектрумом и мышью. Без неё мышь почему-то не хочет работать

Контроллер заработал с первого раза. Это очень и очень странно.

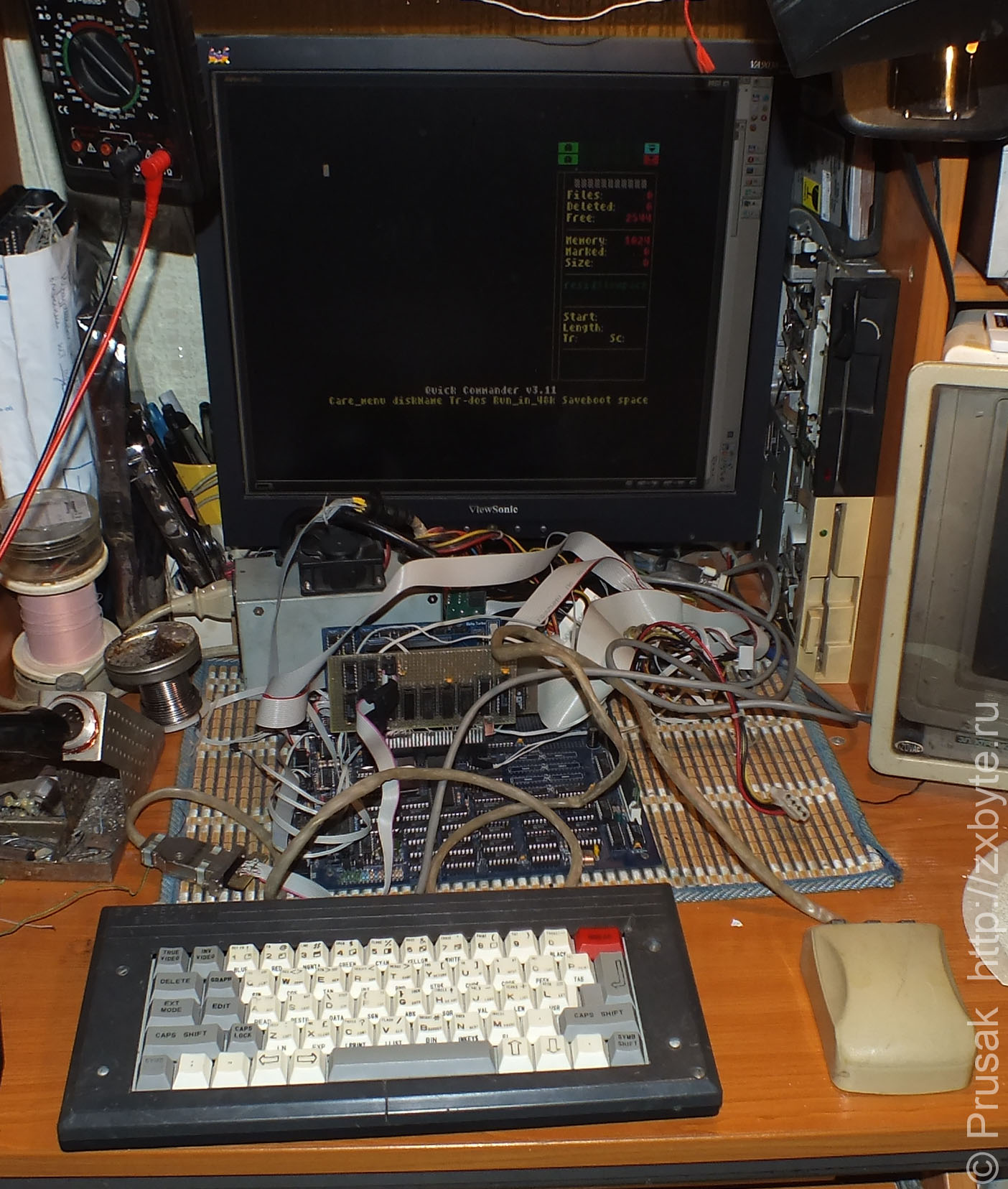

Убер-девайс на фоне KAY-1024. Для наглядности не помешало бы загрузить Art Studio и нарисовать в нём годную картинку, но я не извращенец рисовать этой шайтан-коробкой, поэтому с вас хватит Quick Commander с одиноким мышиным курсором
Убер-девайс на фоне KAY-1024. Для наглядности не помешало бы загрузить Art Studio и нарисовать в нём годную картинку, но я не извращенец рисовать этой шайтан-коробкой, поэтому с вас хватит Quick Commander с одиноким мышиным курсором
Убер-девайс на фоне KAY-1024. Для наглядности не помешало бы загрузить Art Studio и нарисовать в нём годную картинку, но я не извращенец рисовать этой шайтан-коробкой, поэтому с вас хватит Quick Commander с одиноким мышиным курсором

Общее резюме: крыса от ЕС-1841 - жуткое устройство, пользоваться которым врагу не пожелаешь. Проделанная работа была проведена чисто для прикола и для иллюстрации, что манипулятор графической информации может не только храниться у коллекционеров, но и использоваться по назначению.

P.S. Я бы очень хотел написать, что "в процессе написания статьи ни одна ЕС-1841 не пострадала", но это не так.

Скачать:
Схема контроллера Kempston Mouse для Nemo-BUS. Кроме крысы от ЕС-1841 также можно подключить любую другую пассивную мышу
