Тепловой режим и охлаждение

В компьютере имеются тепловыделяющие элементы - ПЗУ серии КР556 и микросхемы 531-й серии (КР531ЛН1 и КР531ИЕ17). Эти микросхемы сильно греются, особенно КР531ИЕ17, поэтому к ним теплопроводящим клеем приклеены радиаторы, чтобы как-то уменьшить нагрев микросхем в закрытом корпусе компьютера. Радиаторы также приклеены на КР556РТ5 (DD10,DD11). К слову, 531-я серия в "Байтах" часто отказывает, особенно при проблемах с питанием.

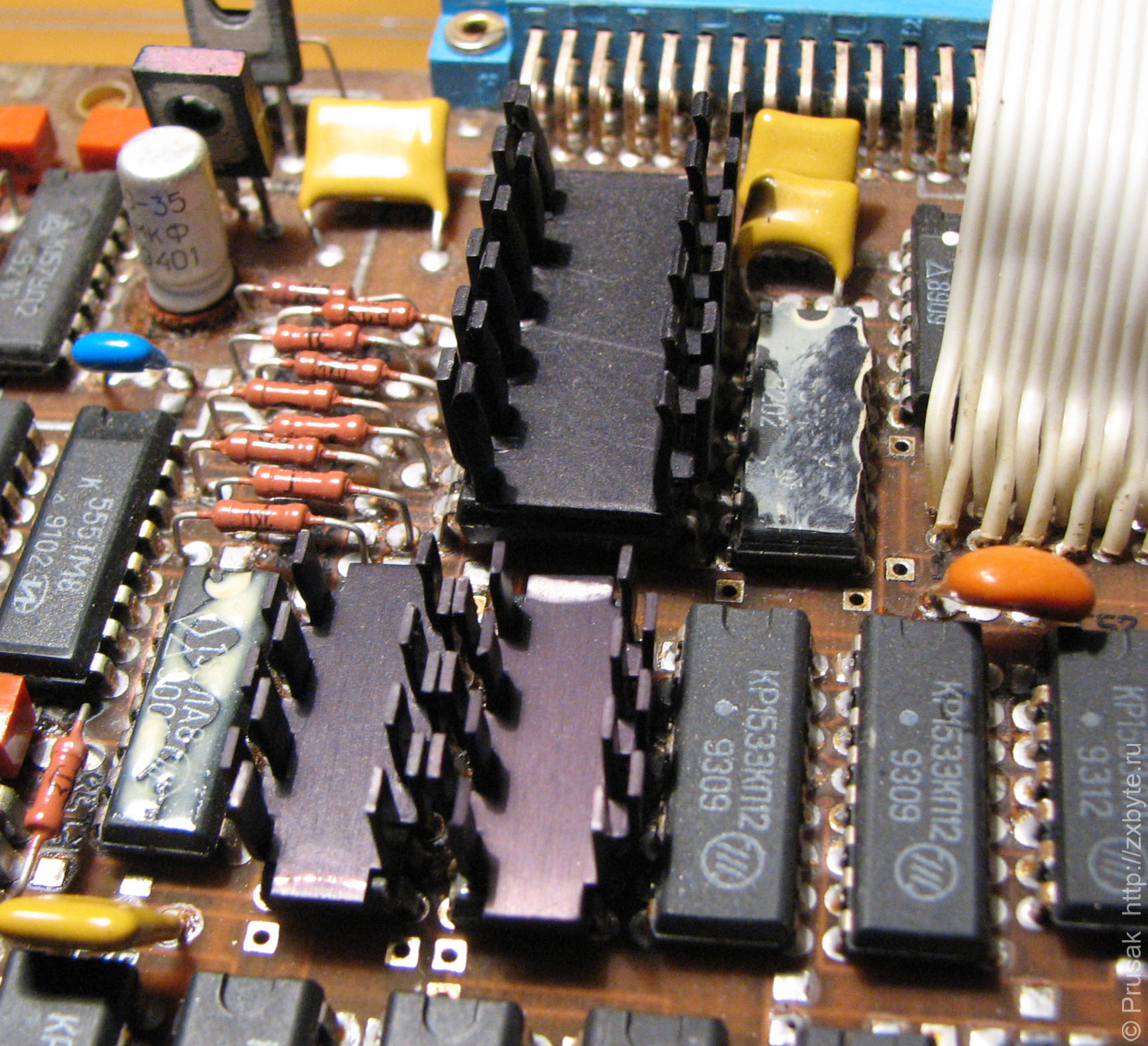

На фотографии большой радиатор приклеен на ПЗУ КР556РТ5, маленькие радиаторы - на КР531ИЕ17. Справа от КР556РТ5 установлена КР531ИЕ17, но с неё радиатор отклеился и видны следы клея. В левой части снимка видна микросхема К155ЛА8, залитая по ошибке теплопроводящим клеем.

Радиаторы на микросхемах ПЗУ компьютера «Байт»
Радиаторы на микросхемах ПЗУ компьютера «Байт»
Радиаторы на микросхемах ПЗУ компьютера «Байт»
