Компьютер Pentagon-1024 (light версия)

Всегда хотелось иметь компьютер по быстродействию и таймингам соответствующий классическому Pentagon-128 (для просмотра демок), а по объёму памяти - 1024К для удобного копирования дискет. Также для хорошей повторяемости - комп должен быть собран полностью на доступных микросхемах мелкой логики.

По данным критериям уже есть компьютер Pentagon-1024SL 1.4, и я даже его собрал и испытал, однако исходная схема требует "допиливания" и, кроме всего прочего, компьютер не работает с PAL-кодером (более подробно обсуждение по вопросам сборки и доработкам это версии компьютера можно почитать по этой ссылке).

Поэтому я решил взять за основу схему обычного Pentagon-128 - он не требует доработок и работает с PAL-кодером. Лишнее из схемы можно было выкинуть (например интерфейс ZX Lprint III) и "всунуть" свои доработки. Прикинув по предполагаемому количеству микросхем я получил число порядка 100 корпусов. Перспектива паять такую конструкцию на макетке меня изрядно пугала, но всё же после долгих колебаний я взялся за это безумное дело.

Итак, в итоге вышло 85 корпусов микросхем. Память выполнена на одном 1024K SIMM модуле. Схема расширения до 1024К - © 1998 AXLR. Эту доработку я делал ранее, и она показала себя с хорошей стороны. Кроме того из доработок добавлен AY (его не было в оригинальном Pentagon-128), ROM-диск и возможность использования ПЗУ с прошитой страницей Gluk Reset Service. Память 1204К выполнена по стандарту KAY-1024.

В результате была проверена схема Pentagon-128 на работоспособность (я срисовывал схему с бумажного варианта и в процессе пайки проверил её на ошибки), получилась вполне себе компактная плата компьютера с реализованными "хотелками". Кроме того в компьютере есть два режима памяти - 128К и 1024К. В режиме 128К работает порт #FD, что требуется для просмотра некоторых демок. Режимы переключаются прямо в прошивке Gluk Reset Service или из меню ROM-диска. На плате собран преобразователь 5В -> 12В для питания КР1818ВГ93.

Компьютер традиционно собран на макетке с применением провода МГТФ. С обратной стороны платы получился ужос из жгутов МГТФ.

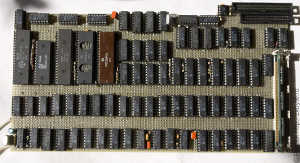

Плата (вид на сторону элементов)
Плата (вид на сторону элементов)

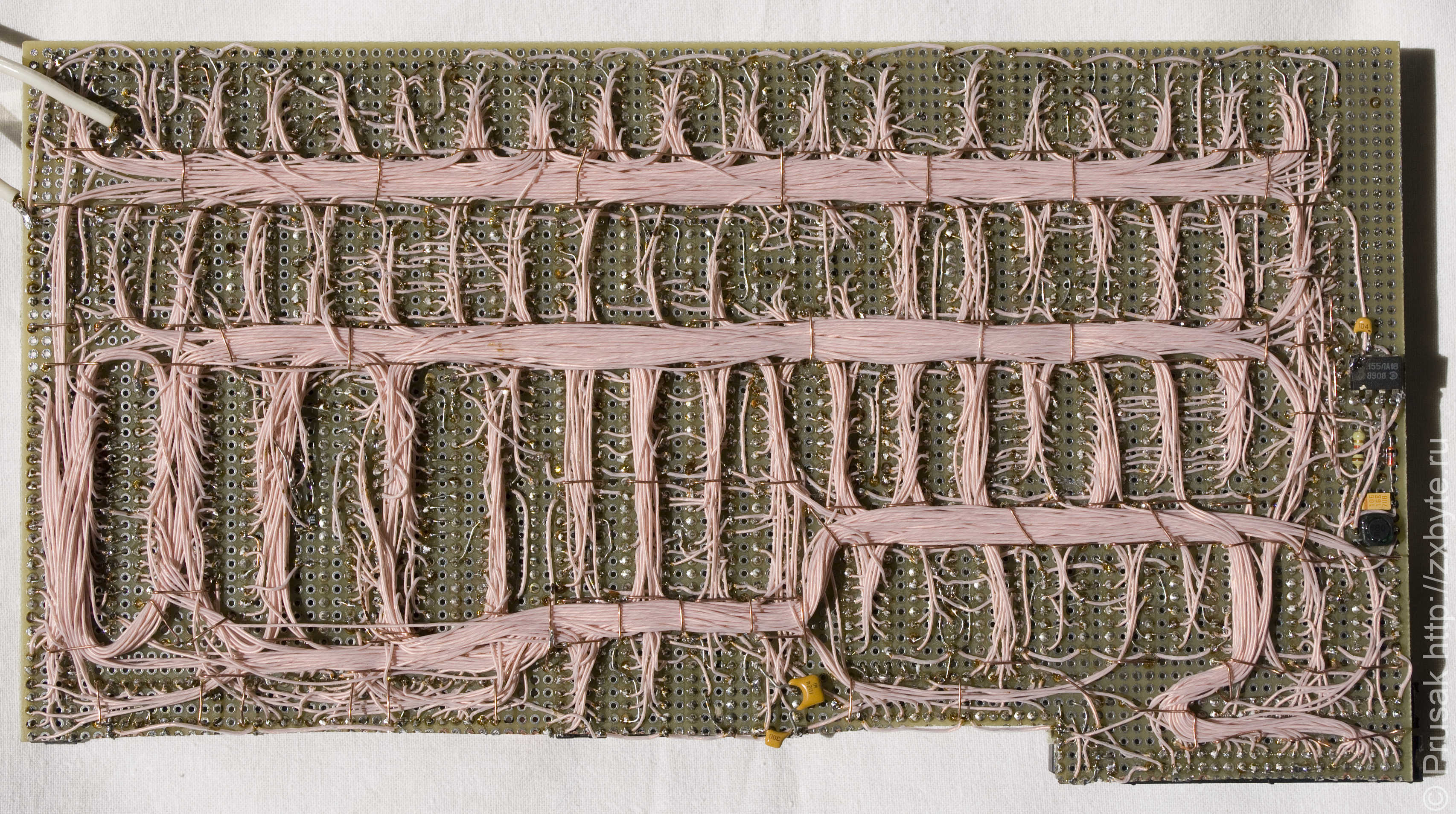

Плата (вид на сторону пайки и МГТФ) (ужос)
Плата (вид на сторону пайки и МГТФ) (ужос)

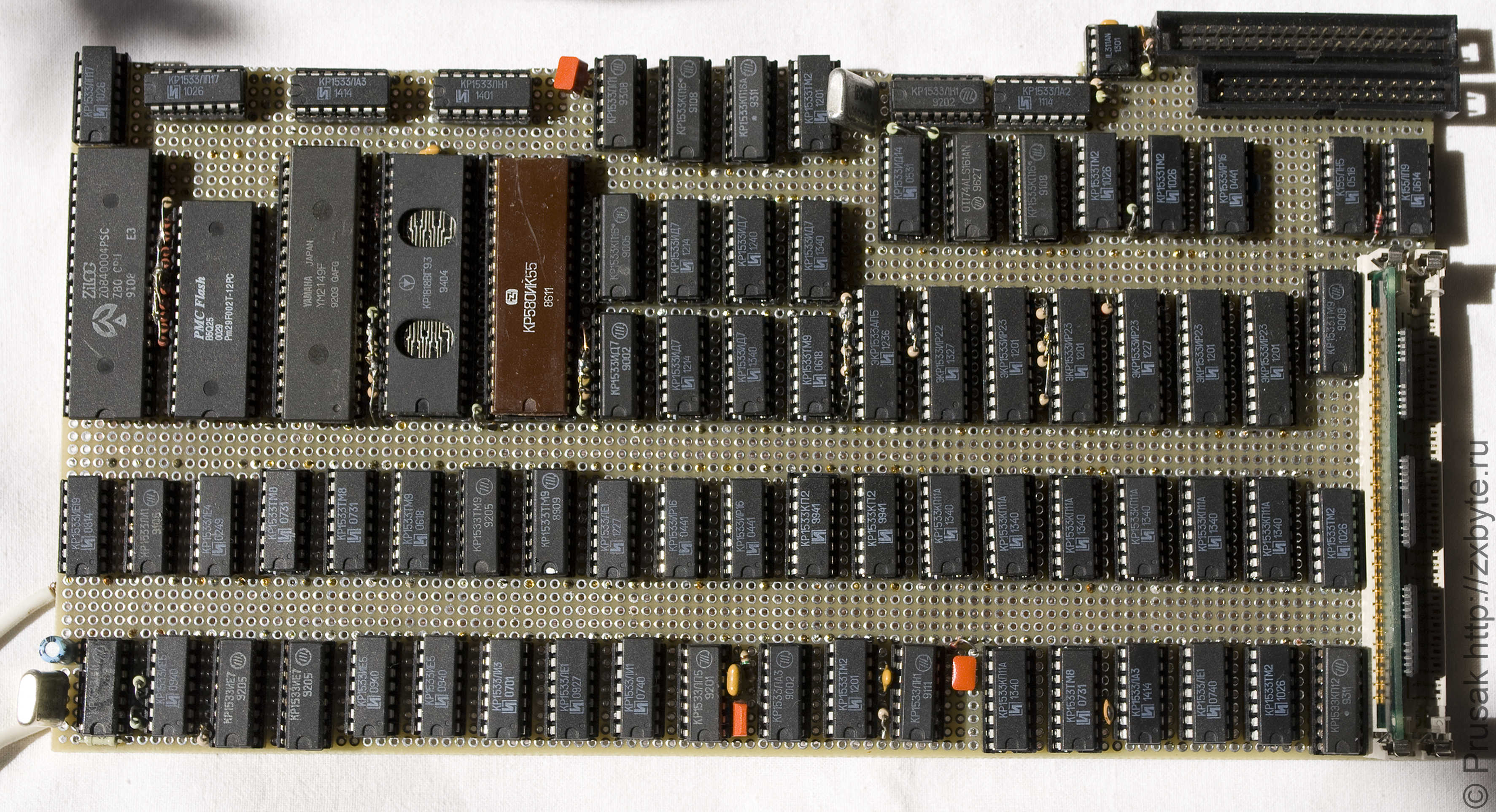

Плата (вид на сторону элементов)
Плата (вид на сторону пайки и МГТФ) (ужос)

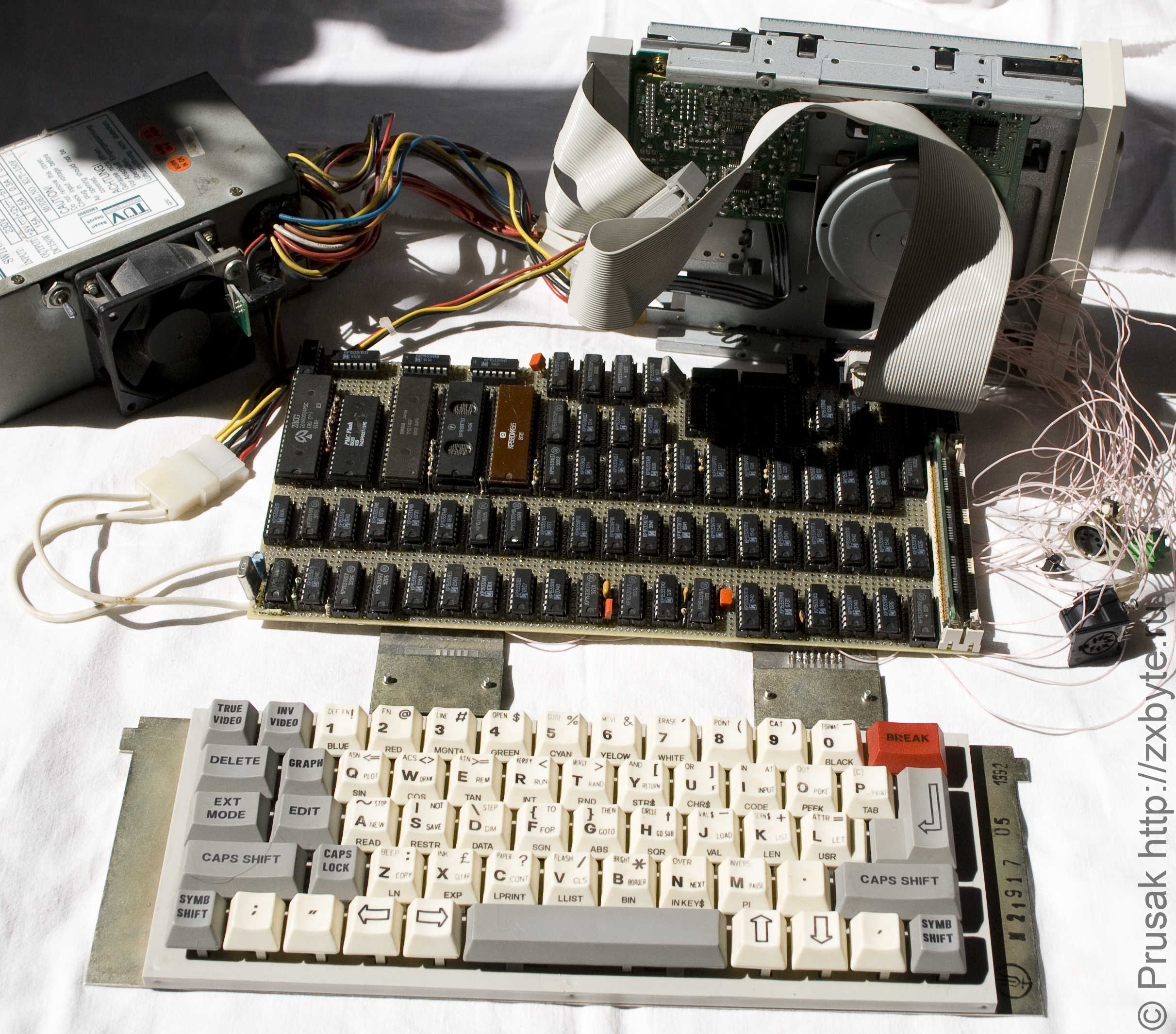

Компьютер в сборе (пока что без корпуса)
Компьютер в сборе (пока что без корпуса)
Компьютер в сборе (пока что без корпуса)

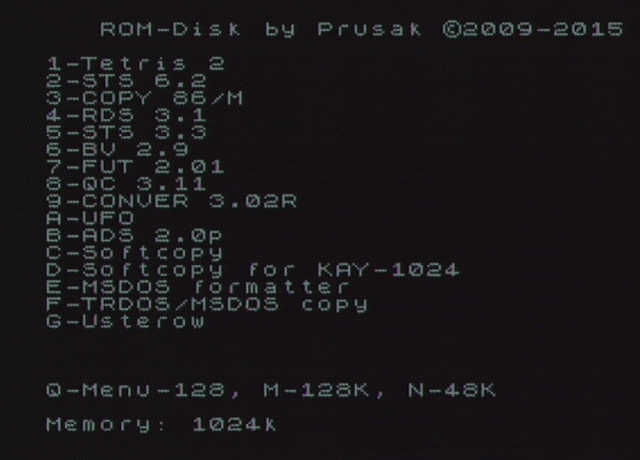

Состав программ на ROM-диске:

Состав программ на ROM-диске

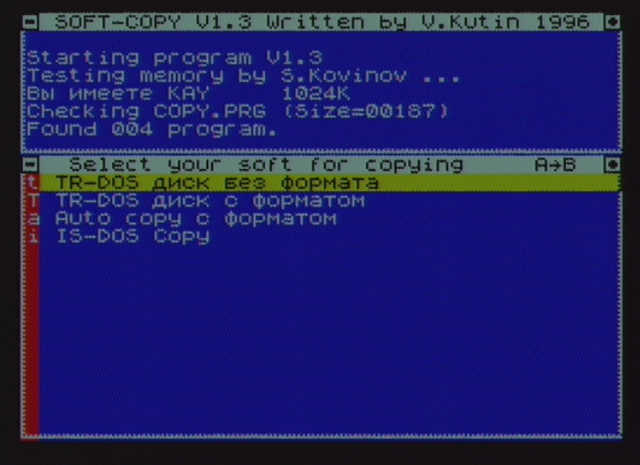

В том числе удалось адаптировать SoftCopy для работы с расширенной памятью KAY-1024:

SoftCopy для KAY-1024

И в самом конце - схемы и документация

Скачать:
Схема Pentagon-1024Схема проверенная, т.к. именно по ней я паял компьютер
Прошивка 256К ПЗУ для Pentagon-1024В архиве есть инструкция как самому собрать себе прошивку из своих банков памяти
