Плата тестового ПЗУ для компьютера "Байт"

В "Байте" обе микросхемы ПЗУ впаяны в плату, поэтому просто так взять и установить тестовое ПЗУ (к примеру для проверки памяти) никак не получится. В качестве одного из решений этой проблемы можно аккуратно отпаять или выкусить микросхему DD72 с платы "Байта" и впаять вместо неё панельку. Однако зачастую такое решение является неприемлемым - скажем, когда нужно сохранить аутентичность компьютера.

Самым "безболезненным" для компьютера является подключение в системный разъём специально изготовленной платы, куда в свою очередь устанавливается внешнее ПЗУ с тестом памяти, например.

Я разработал универсальную плату, подключаемую в системный разъём компьютера "Байт". В плату можно установить ПЗУ объёмом от 2К до 1МБ или микросхему FLASH-памяти объёмом от 128К до 512К включительно. Тип установленной микросхемы выбирается DIP-переключателем.

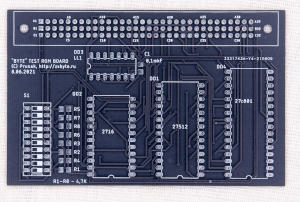

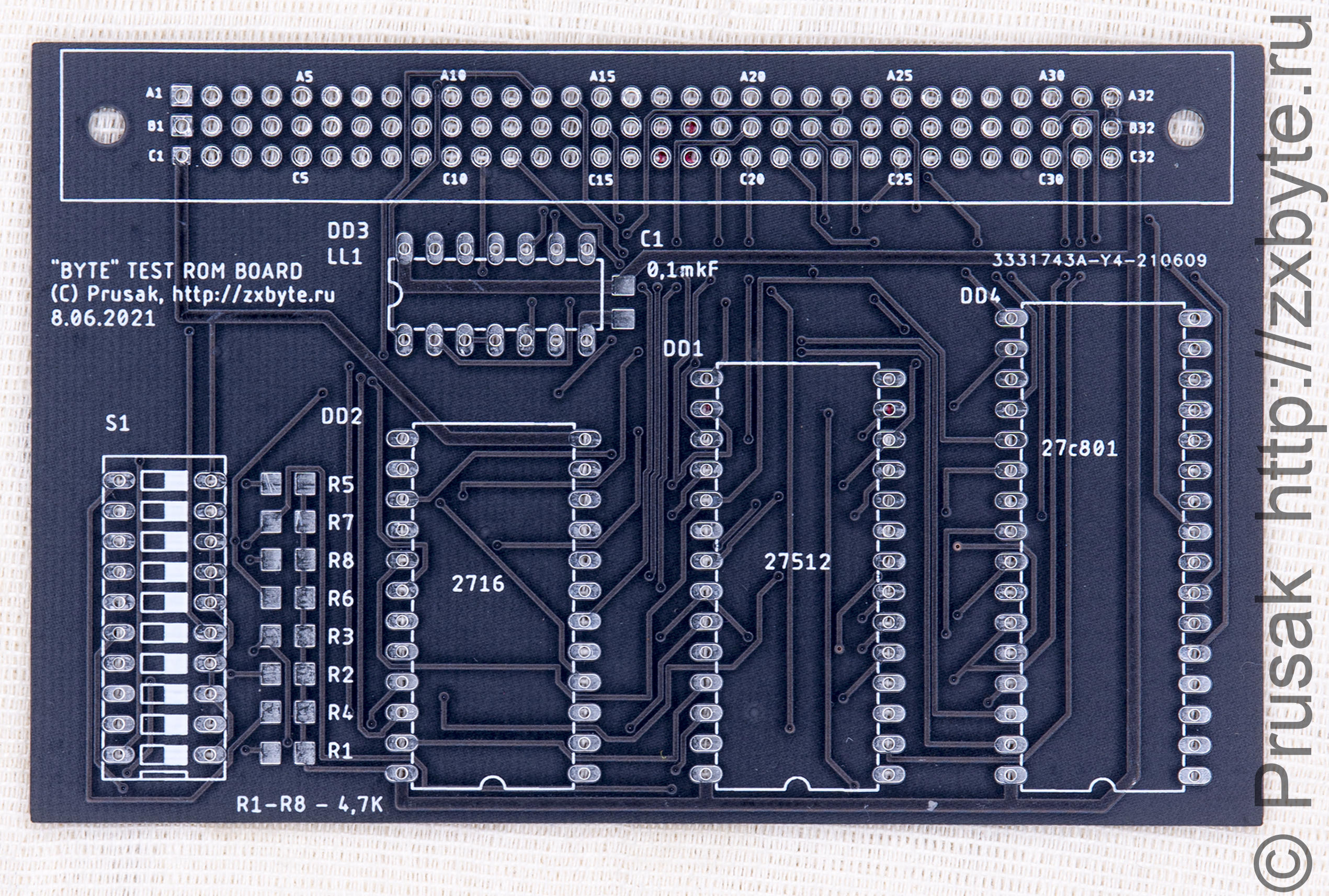

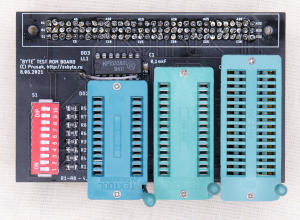

Плата тестового ПЗУ для компьютера Байт

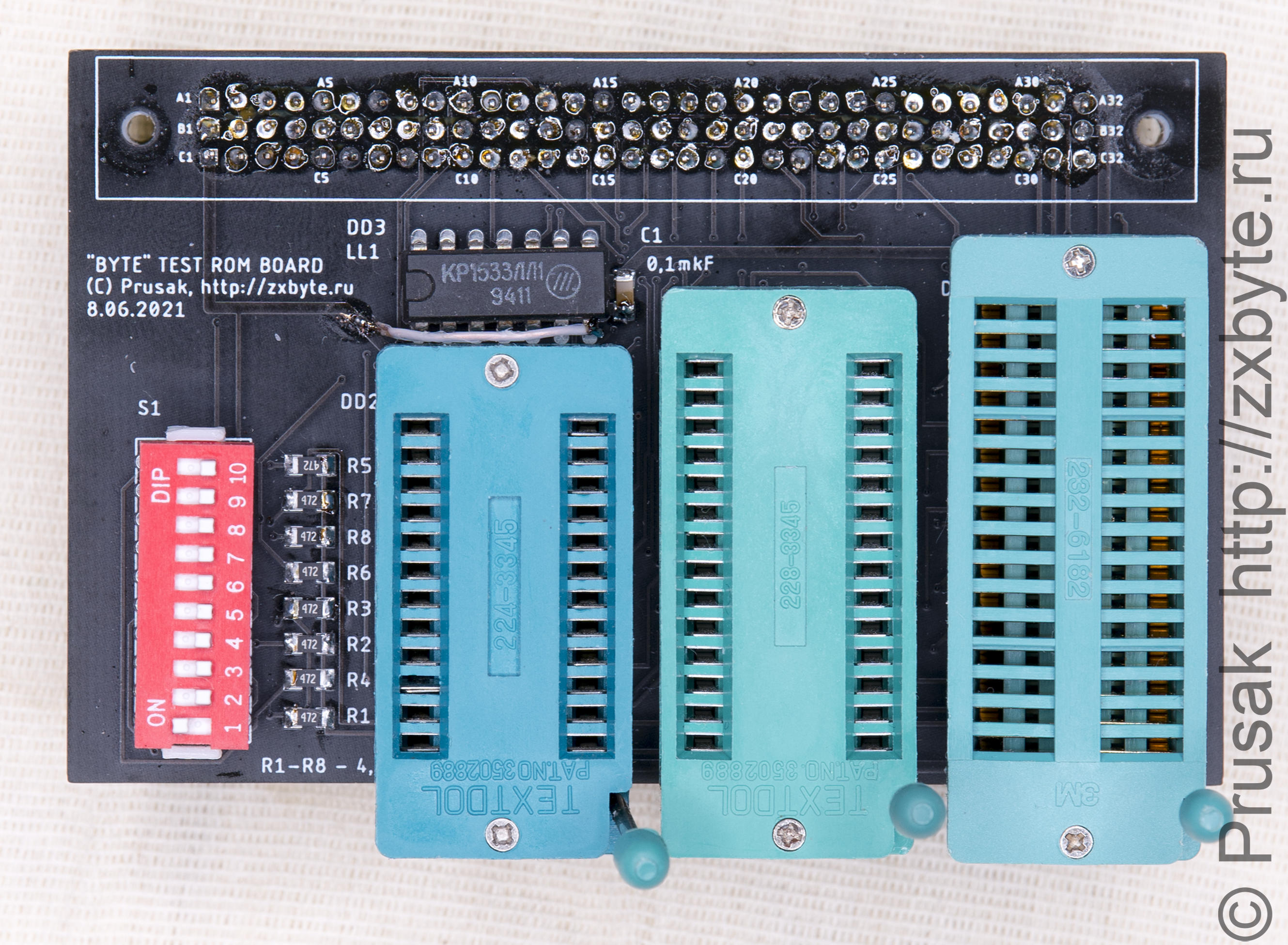

Плата тестового ПЗУ для компьютера Байт

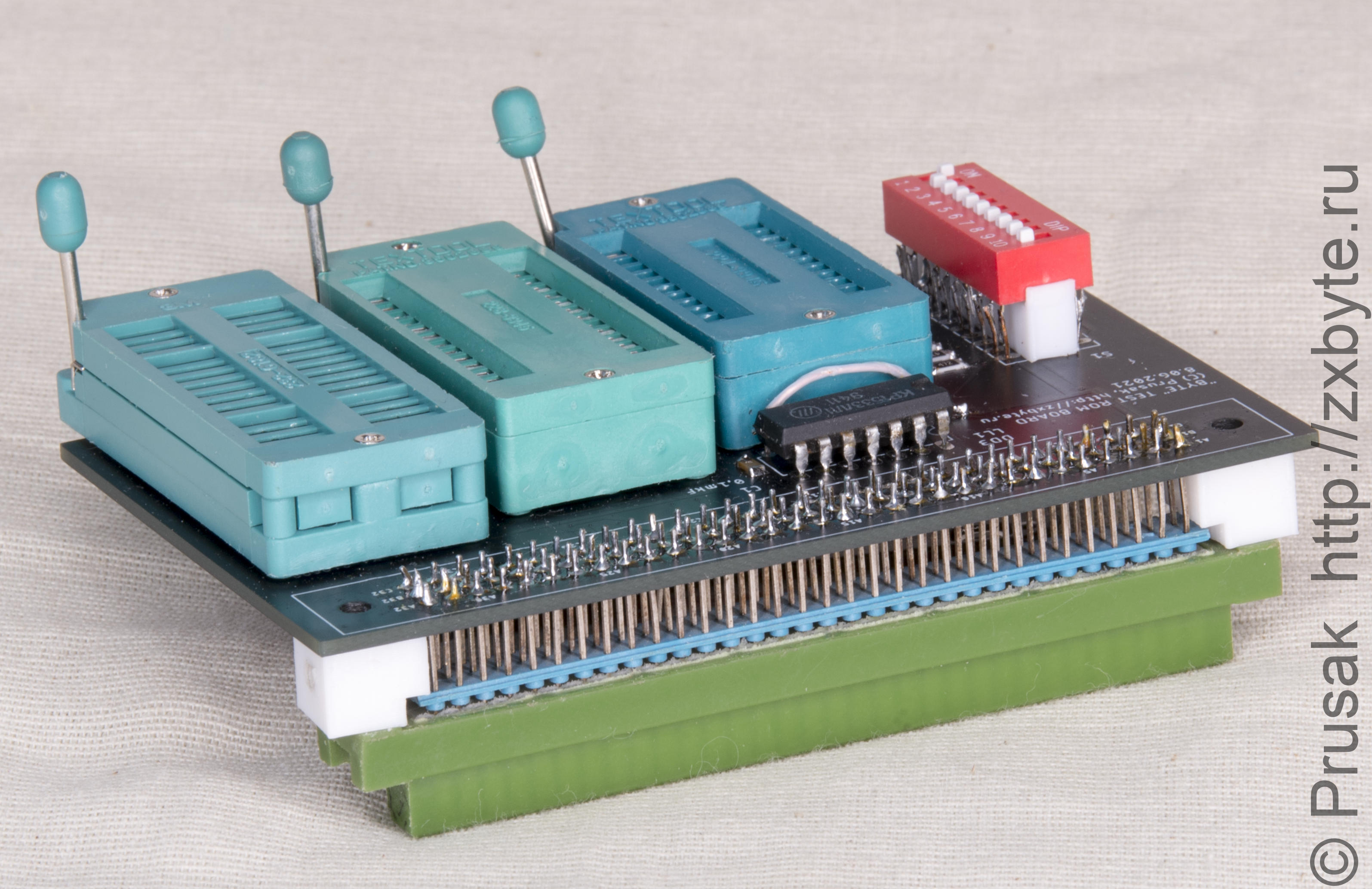

Плата тестового ПЗУ для компьютера Байт

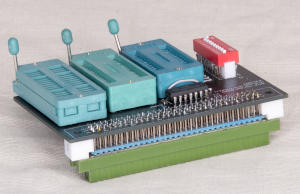

Плата тестового ПЗУ для компьютера Байт

Для варианта с ZIF-панелями я разработал корпус:

Схему, монтажный чертёж платы, герберы для запуска в производство и детали для печати корпуса можно скачать по ссылке ниже.

Документация

Плата тестового ПЗУ для компьютера "Байт":
Схема, герберы и детали корпуса платы тестового ПЗУ
Прошивки тестового ПЗУ можно скачать здесь.
