Источник питания компьютера "Байт"

Источник питания сделан по трансформаторной схеме. Металлическое основание блока служит теплоотводом для микросхем стабилизаторов напряжения и силового транзистора. Блок вырабатывает напряжения +5В и +12В.

Напряжение +12В в "Байте" используется для питания части схемы кодера SECAM, и микросхемы К157УД2, которая отвечает за магнитофонный вход и по совместительству служит усилителем для встроенного динамика.

По напряжению +5В блок может "держать" ток до нескольких ампер, по напряжению 12В - до 1А. Поэтому к "Байту" можно дополнительно подключить контроллер дисковода с одним дисководом, и всё это отлично работает на штатном блоке питания. А вот второй дисковод блок питания уже не тянет.

Источники питания для компьютера ″Байт″
Источники питания для компьютера ″Байт″
Источники питания для компьютера ″Байт″
Источники питания для компьютера ″Байт″
Источники питания для компьютера ″Байт″
Источники питания для компьютера ″Байт″
Источники питания для компьютера ″Байт″

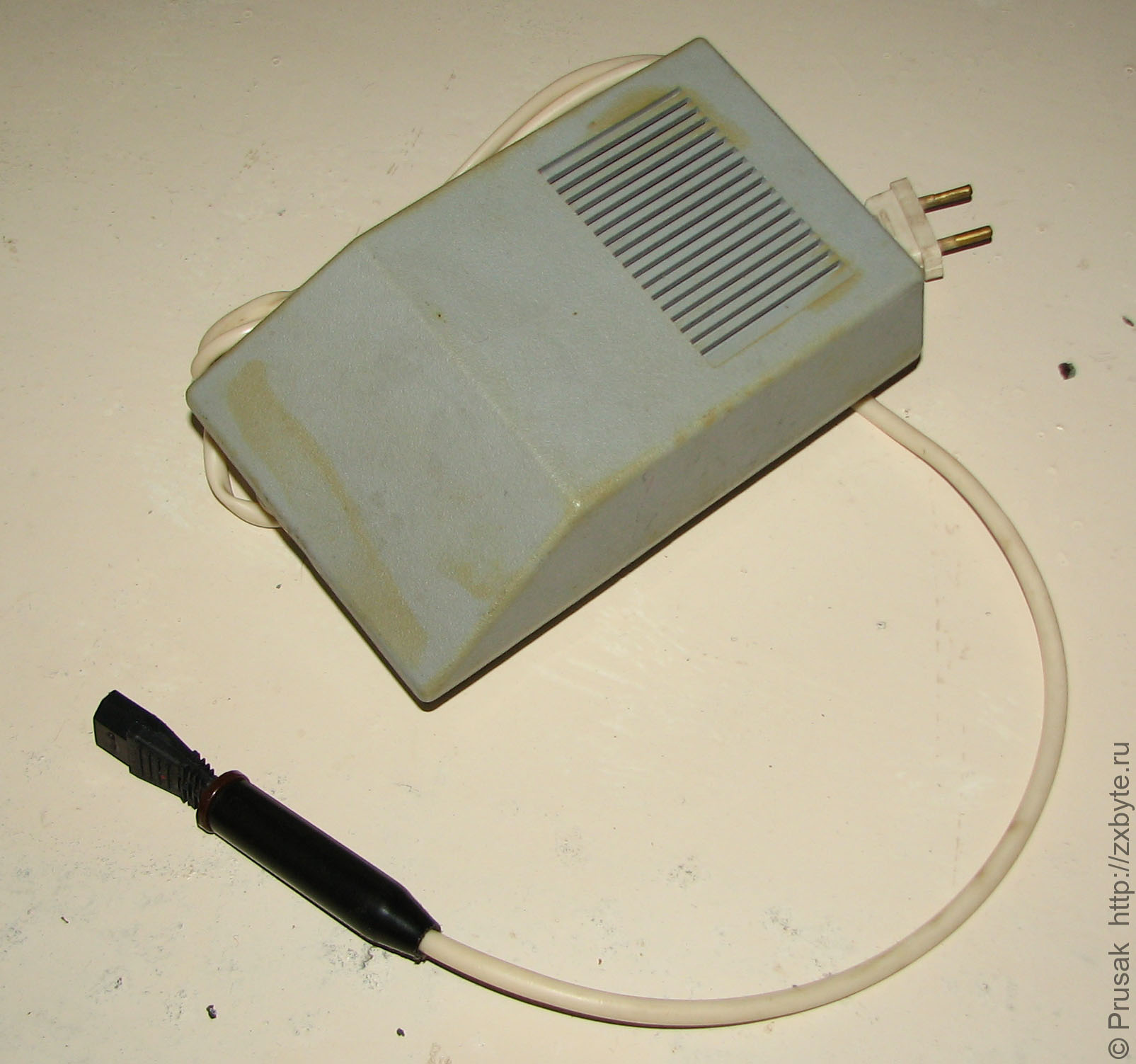

Источник питания компьютера "Байт" выпуска до мая 1994 года:

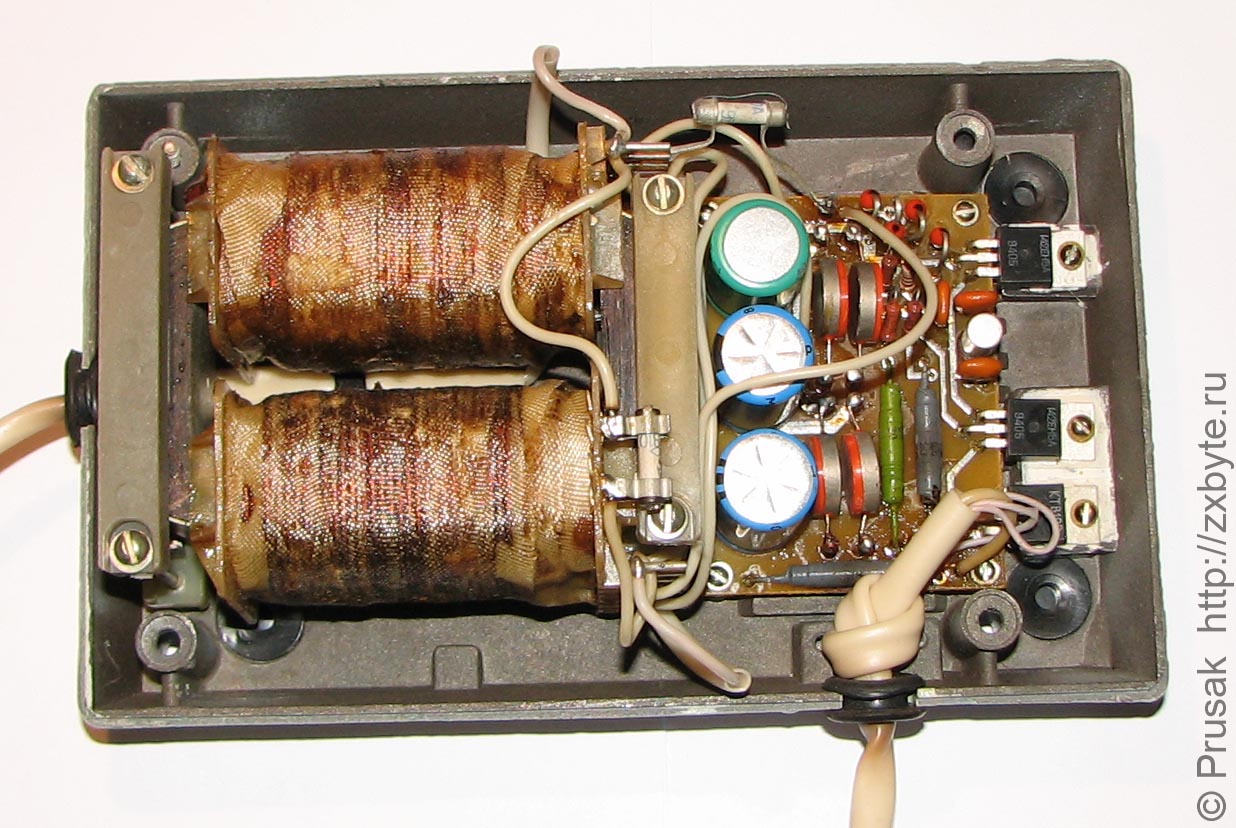

Внутренности источника питания компьютера Байт
Внутренности источника питания компьютера Байт

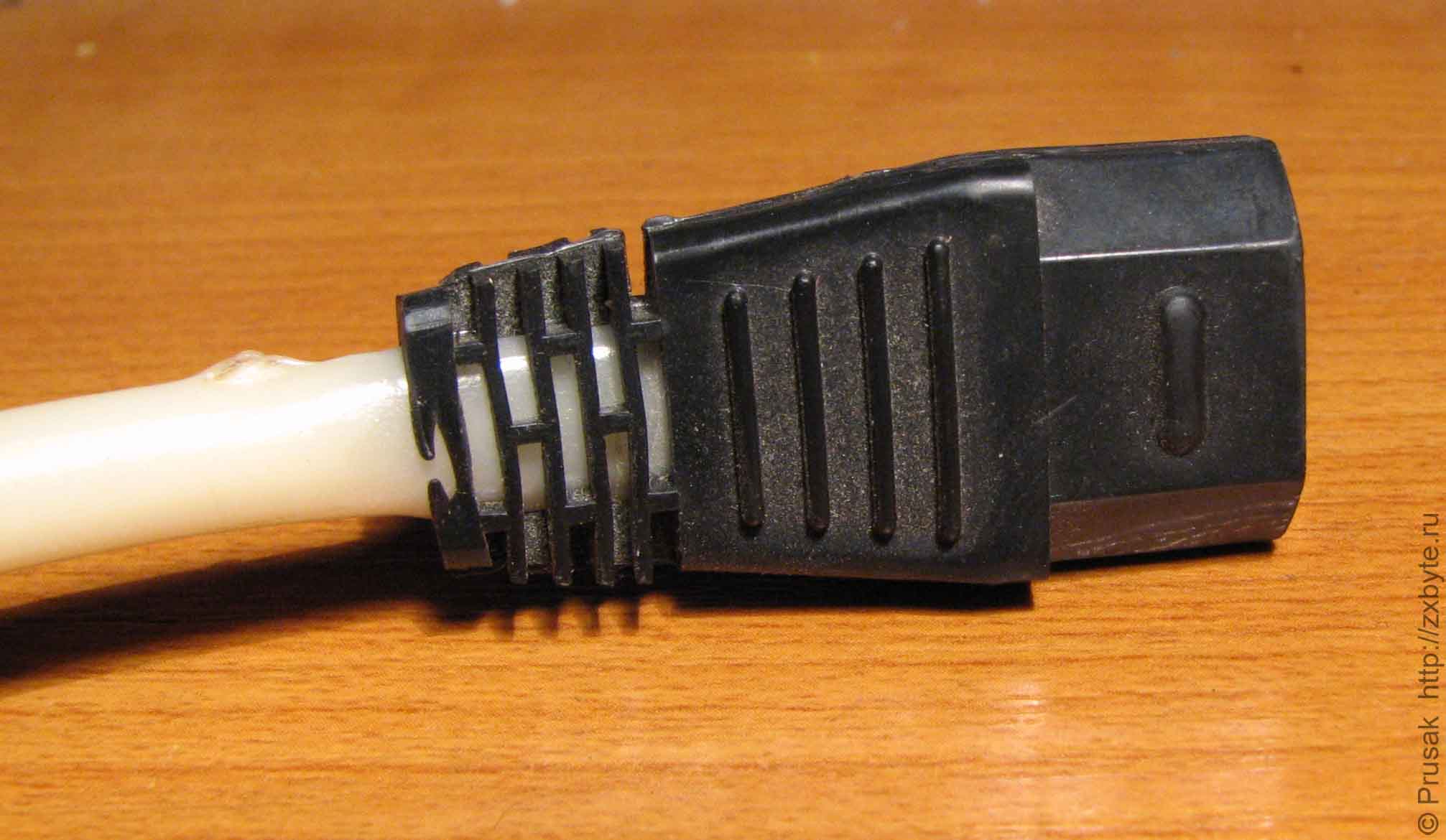

Соединитель РС64-4
Соединитель РС64-4
Внутренности источника питания компьютера Байт
Соединитель РС64-4

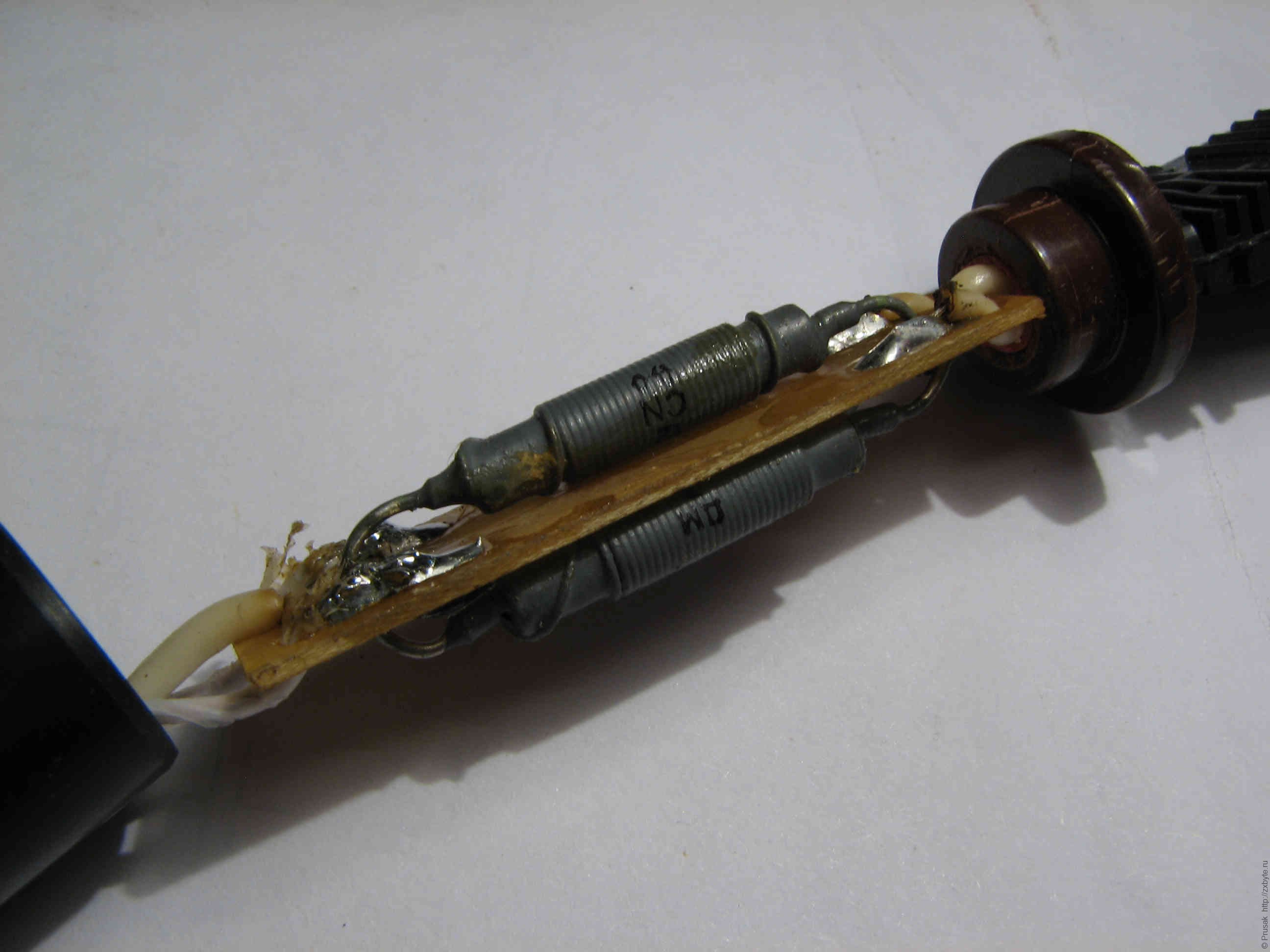

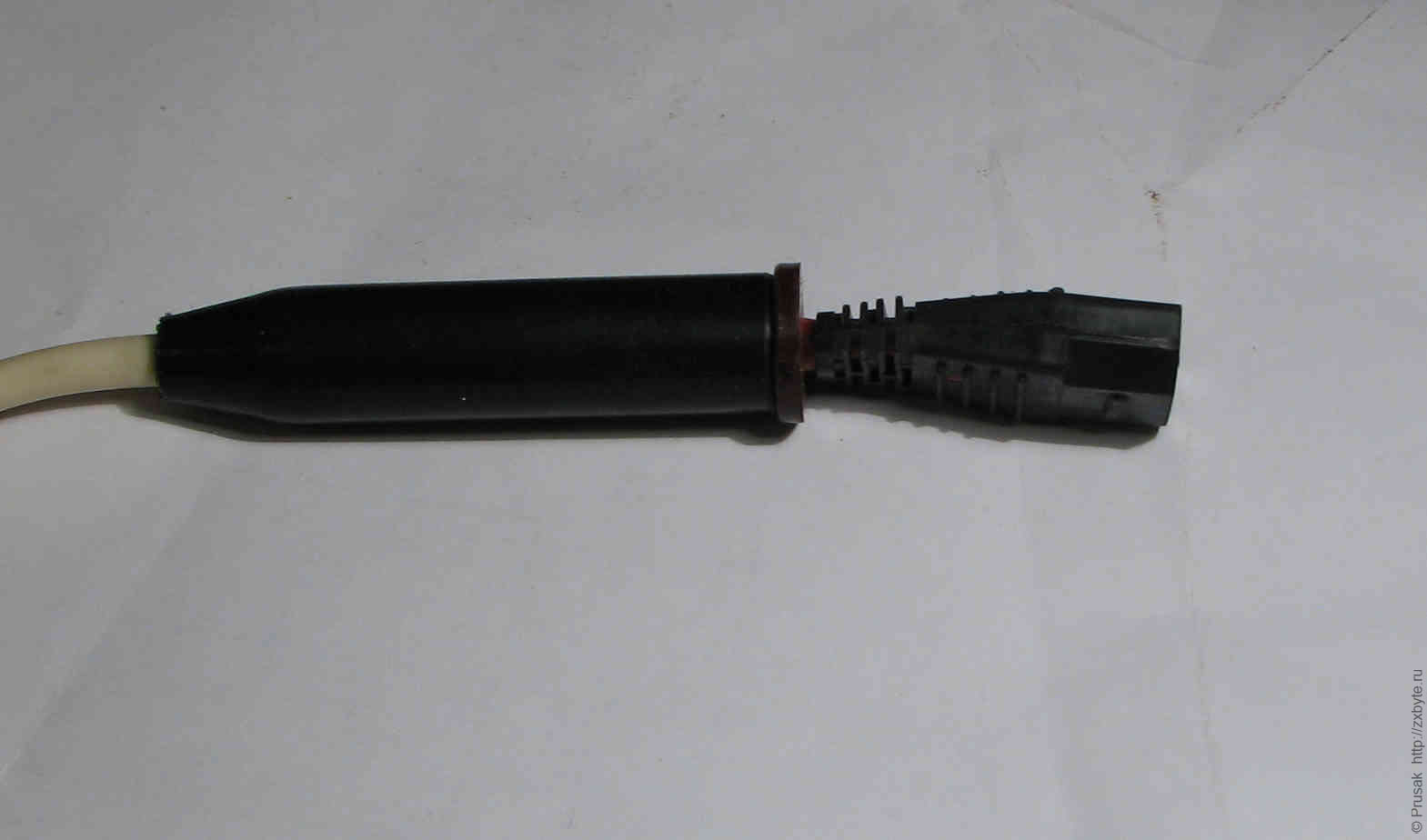

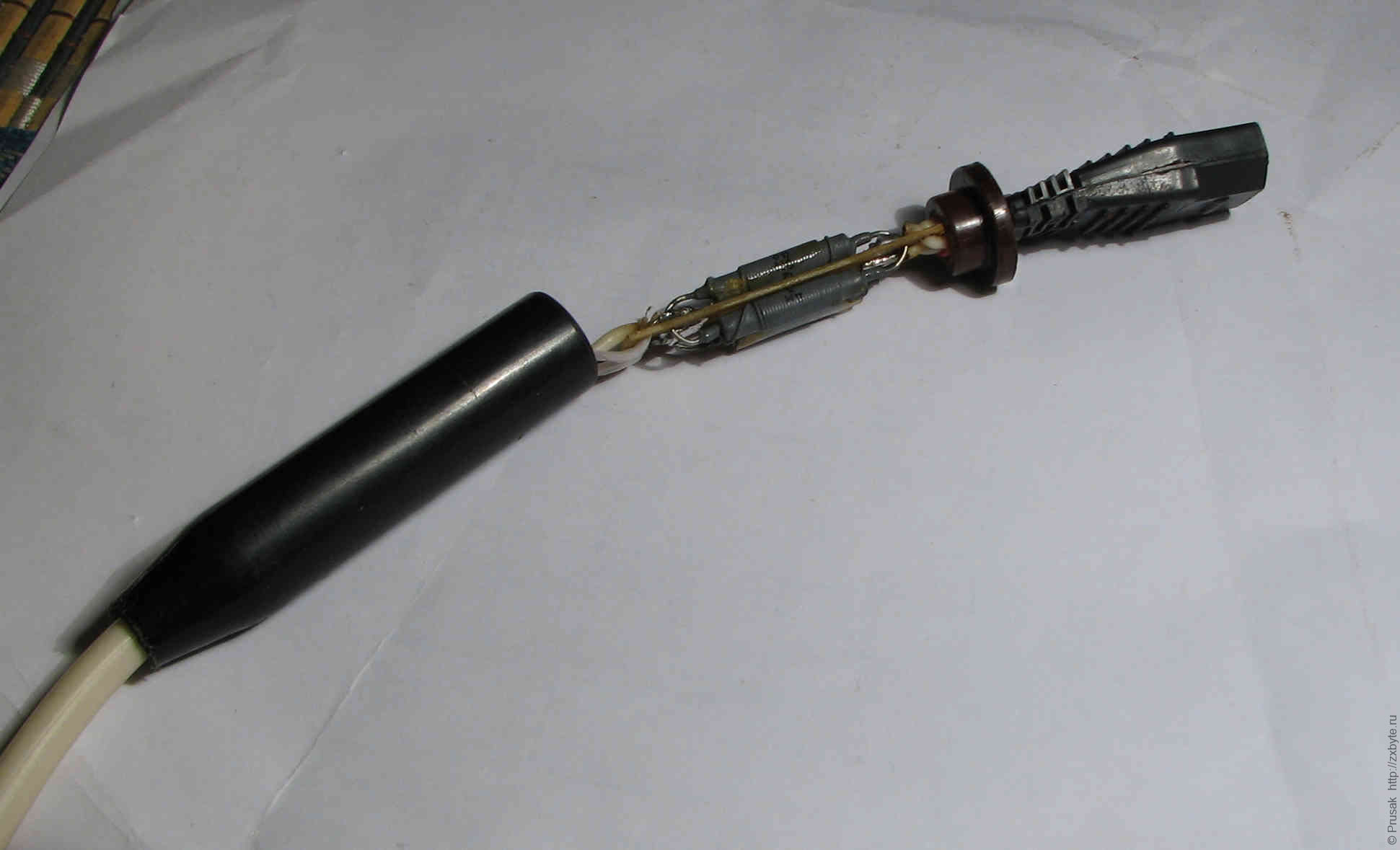

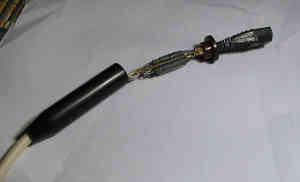

После мая 1994 к разъёму пристыкована "нашлёпка" с тремя дросселями.

Дроссели на разъёме питания компьютера ″Байт″
Дроссели на разъёме питания компьютера ″Байт″
Дроссели на разъёме питания компьютера ″Байт″
Дроссели на разъёме питания компьютера ″Байт″
Дроссели на разъёме питания компьютера ″Байт″
Дроссели на разъёме питания компьютера ″Байт″
Дроссели на разъёме питания компьютера ″Байт″

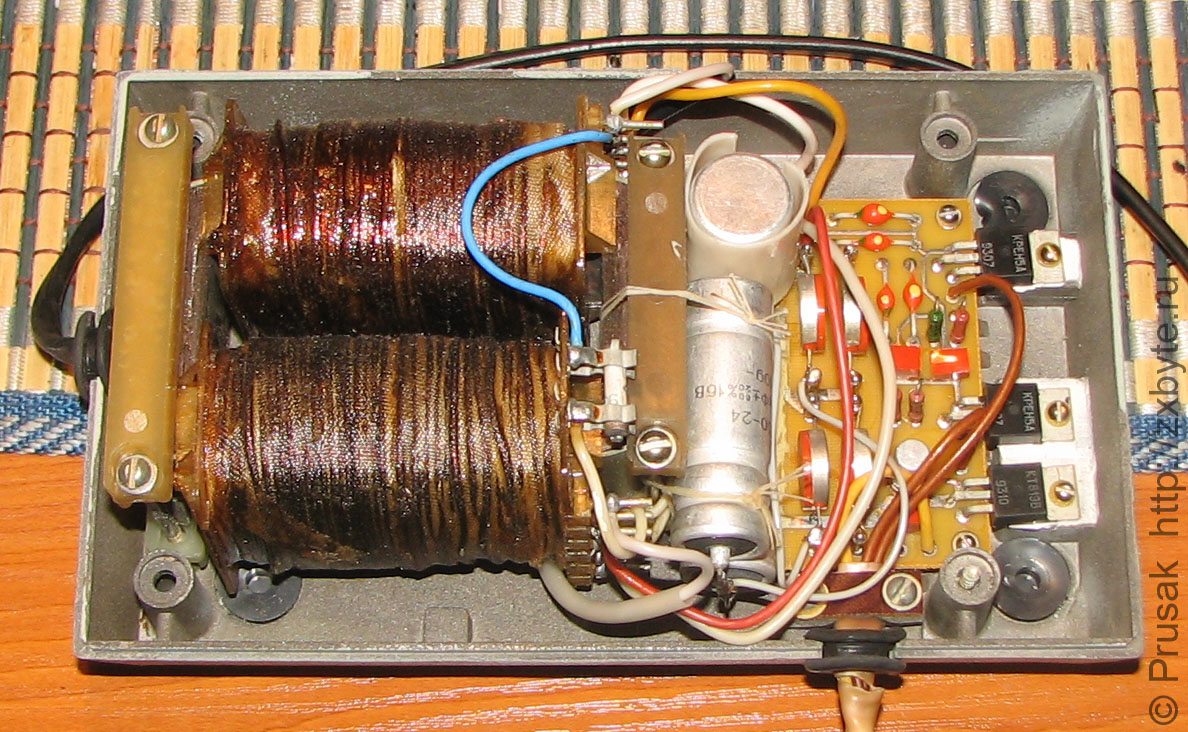

Внутренности блока питания тоже поменялись, на плату добавлено три дросселя:

Внутренности блока питания компьютера Байт выпуска после мая 1994
Внутренности блока питания компьютера Байт выпуска после мая 1994
Внутренности блока питания компьютера Байт выпуска после мая 1994

При установке контроллера дисковода все дроссели рекомендовалось убирать вообще или просто закорачивать. Единственный имеющийся у меня такой блок питания не "вытягивает" даже один дисковод (если не убрать дроссели из блока). Диск даже не раскручивается.

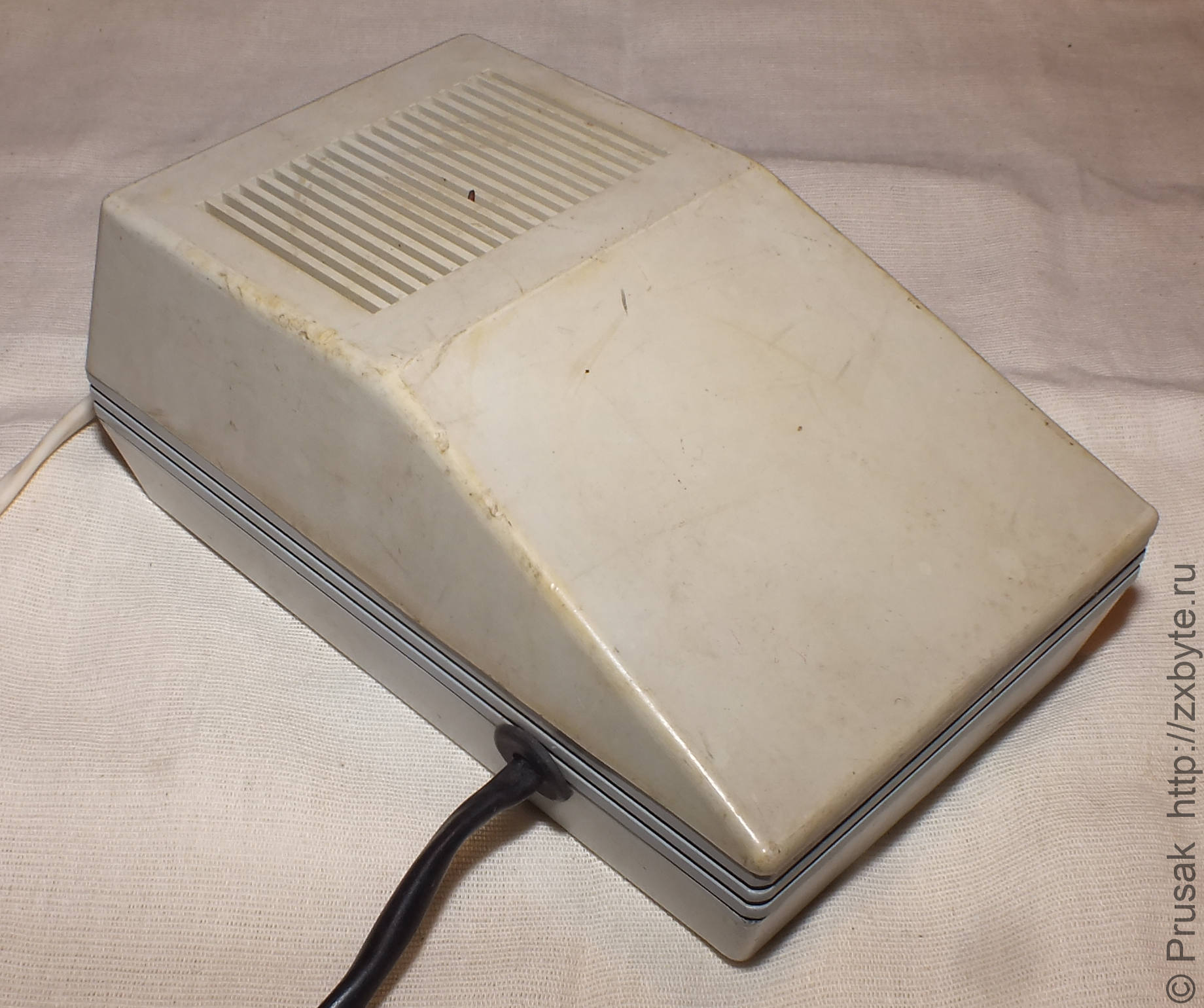

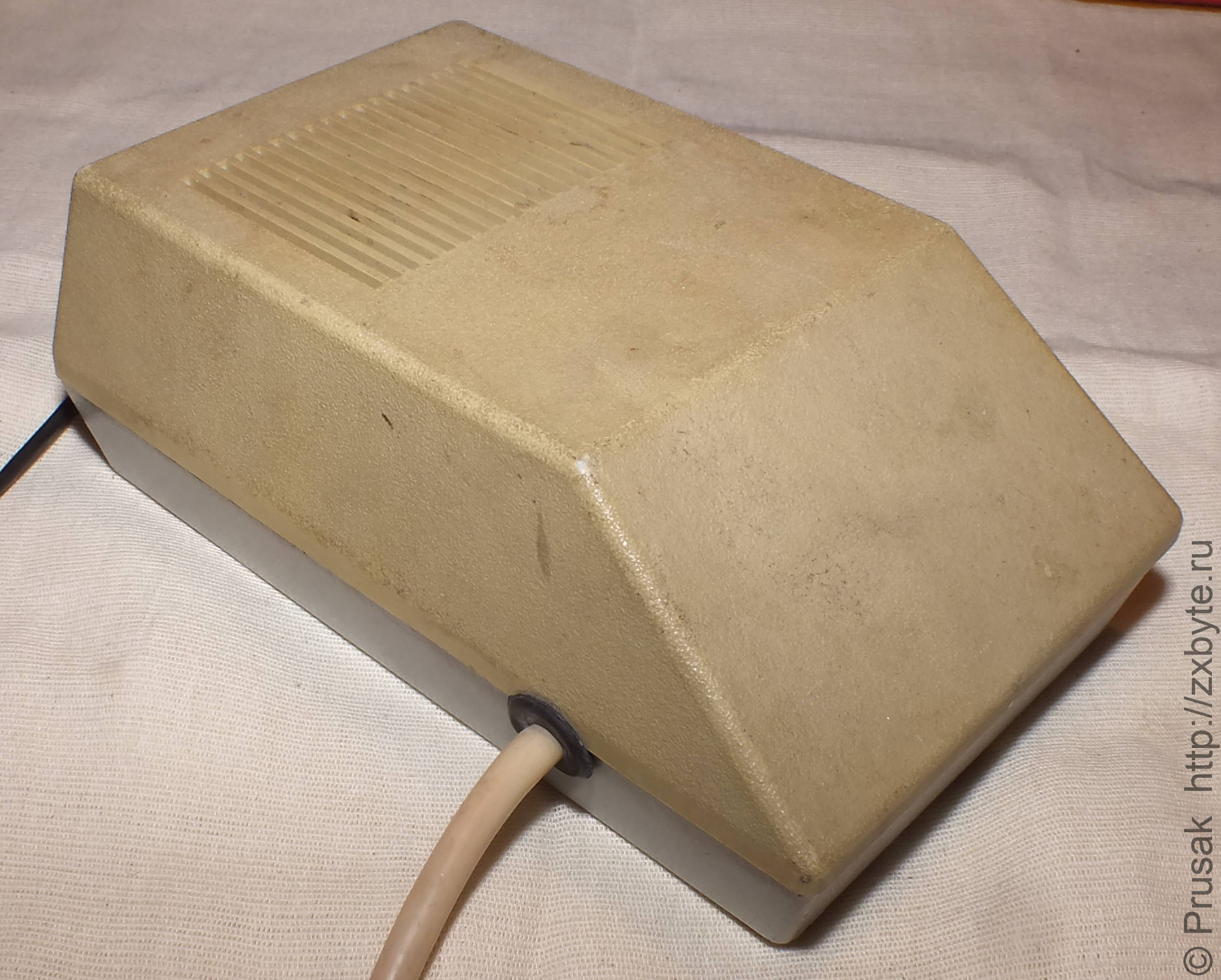

Источники питания от компьютеров первых выпусков несколько отличались от более поздних - габарит по высоте больше:

Источник питания новых Байтов
Источник питания новых Байтов
Источник питания старых Байтов
Источник питания старых Байтов
Источник питания новых Байтов
Источник питания старых Байтов

В старых источниках питания между металлическим основанием корпуса и пластмассовой крышкой проложена металлическая рамка - так называемая обечайка. Для чего она там? Полагаю из-за того, что начинка блока питания не помещалась в корпус, а выкинуть уже сделанные детали корпуса и заново переделать пресс-форму для крышки и изготовить партию крышек сильно затратно. Дешевле заказать обечайку :) Я в своё время работал на госконторе и сталкивался с подобными вещами. Потом для новой партии источников переделали и корпус и начинку. Видно, что в "новом" блоке питания верхняя крышка другой формы и высоты. Конечно, всё могло быть и не так, но такой вариант тоже правдоподобен.

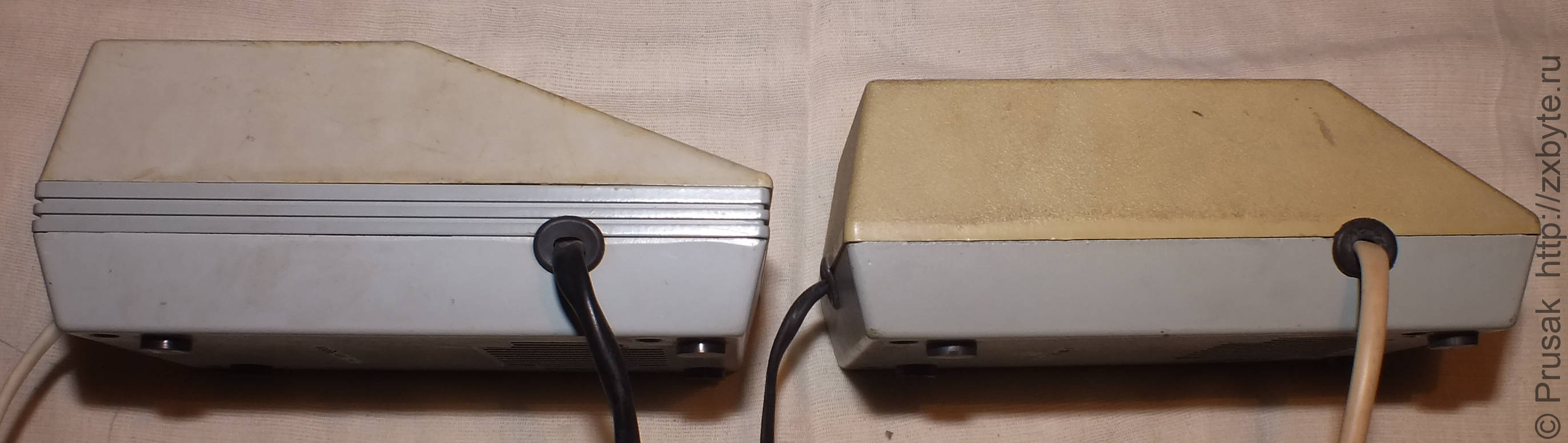

Два вида источников питания для Байта (слева - от старой версии, справа - от новой). Чётко видно различие в габарите по высоте
Два вида источников питания для Байта (слева - от старой версии, справа - от новой). Чётко видно различие в габарите по высоте
Два вида источников питания для Байта (слева - от старой версии, справа - от новой). Чётко видно различие в габарите по высоте

Юстировка напряжения питания +5В

В блоках питания из-за разброса характеристик транзистора VT1 (КТ819А, но ставились с разными буквами - Б,Г) выходное напряжение +5В могло различаться от экземпляра к экземпляру блока. В случае подключения дополнительной периферии (например, ROM-диск, IDE-контроллер) напряжения +5В при длинных проводниках питания уже может не хватить для нормальной работы компьютера. В этом случае необходима корректировка выходного напряжения +5В. Для этого надо на плате блока питания вместо резистора R3 (47 Ом) впаять резистор с бОльшим сопротивлением. Обычно достаточно увеличить сопротивление резистора R3 на 10-20 Ом. Только надо постепенно увеличивать сопротивление резистора, контролируя выходное напряжение под нагрузкой, иначе при слишком большом сопротивлении R3 выходное напряжения может увеличиться до недопустимых величин, что чревато выгоранием компьютера.

В качестве примера регулировки блока питания: при изготовлении ROM-диска не хватало напряжения питания микросхем - было 4,72В. Сопротивление резистора R3 было увеличено на 24 Ом (47+24=71 Ом), выходное напряжение стало 5,1В.

Использование блока питания AT или ATX

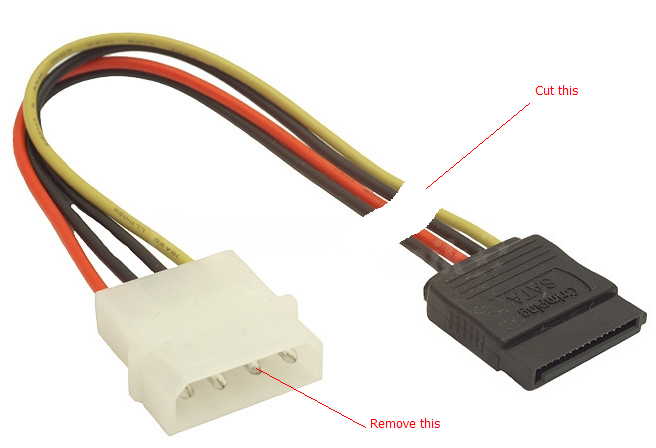

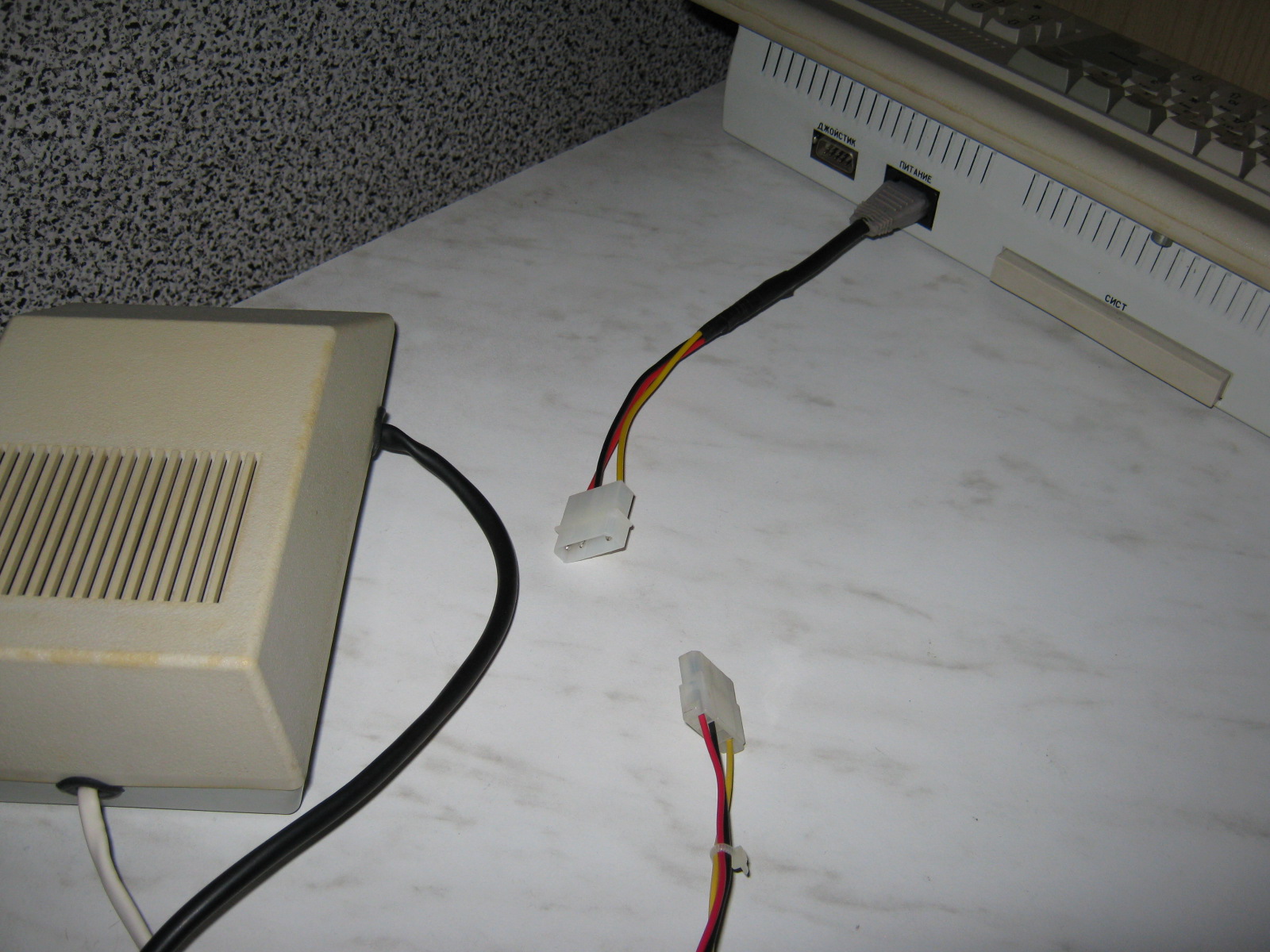

Если нет блока питания от "Байта", не беда - вместо него можно использовать блок питания AT или ATX:


Идея и фотографии - Gelip

Уточнение по поводу распиновки разъёма блока питания в инструкции к "Байту":

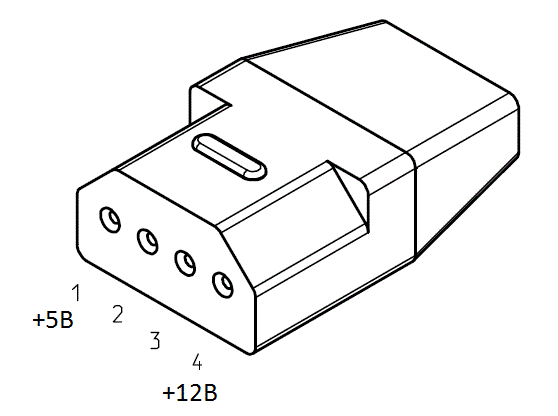

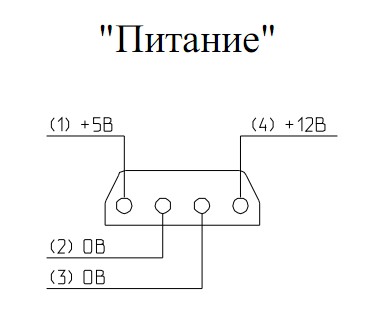

Распиновка разъёма питания в инструкции к "Байту" указана для вилки блока питания:

Разъём питания РС64-4 для компьютера Байт

Разъём питания РС64-4 для компьютера Байт

В самой же инструкции об этом ни слова, из-за чего можно подумать, что это вид на сам разъём питания в компьютере. В итоге можно спутать напряжения питания +5В и +12В с печальными последствиями. Будьте внимательны!

Народное творчество

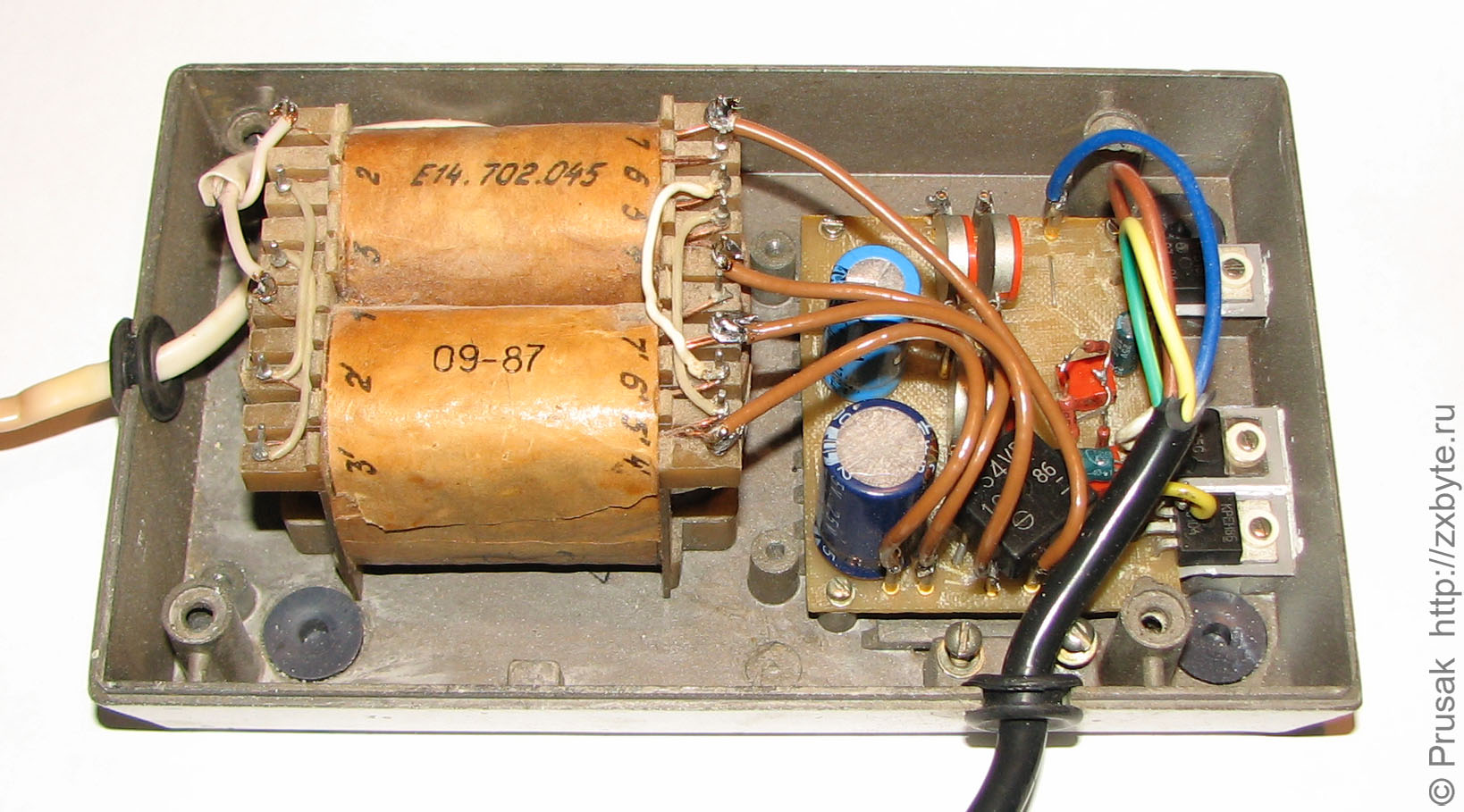

Достался мне как-то корпус от блока питания "Байта". Выкидывать было жалко, поэтому я решил восстановить его по мере возможности. Трансформатор поставил какой нашёл, а плату сделал сам в точности как оригинальная плата источника питания.

Самодельный источник питания для компьютера Байт
Самодельный источник питания для компьютера Байт
Самодельный источник питания для компьютера Байт

Источник питания работает отлично и в данный момент используется для питания самодельного компьютера "Орион-128".
