Контроллер внешних устройств (КВУ) компьютера "Байт-01"

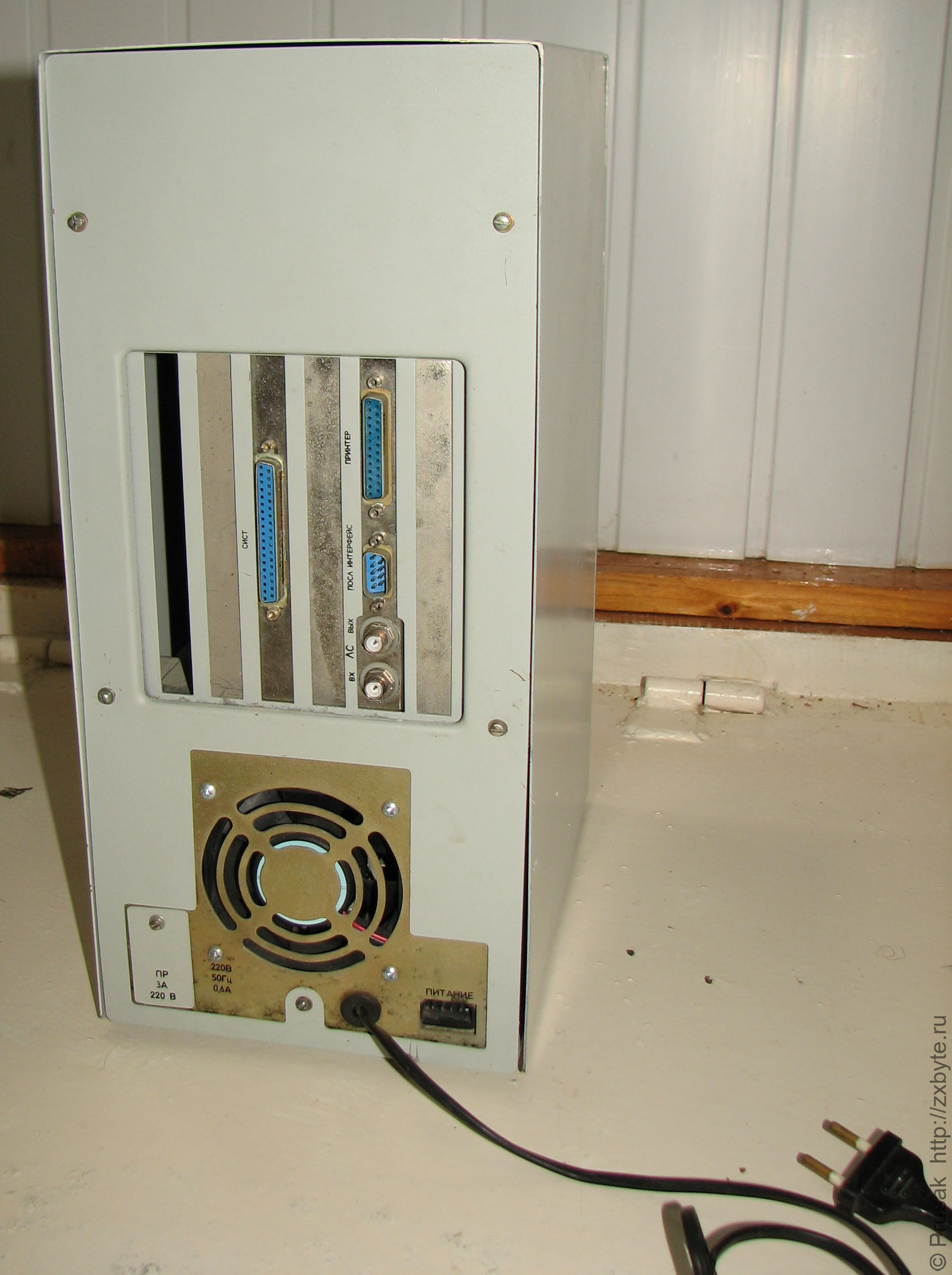

Пожалуй самая интересная часть ПЭВМ. Видом совсем как настоящий системный блок:

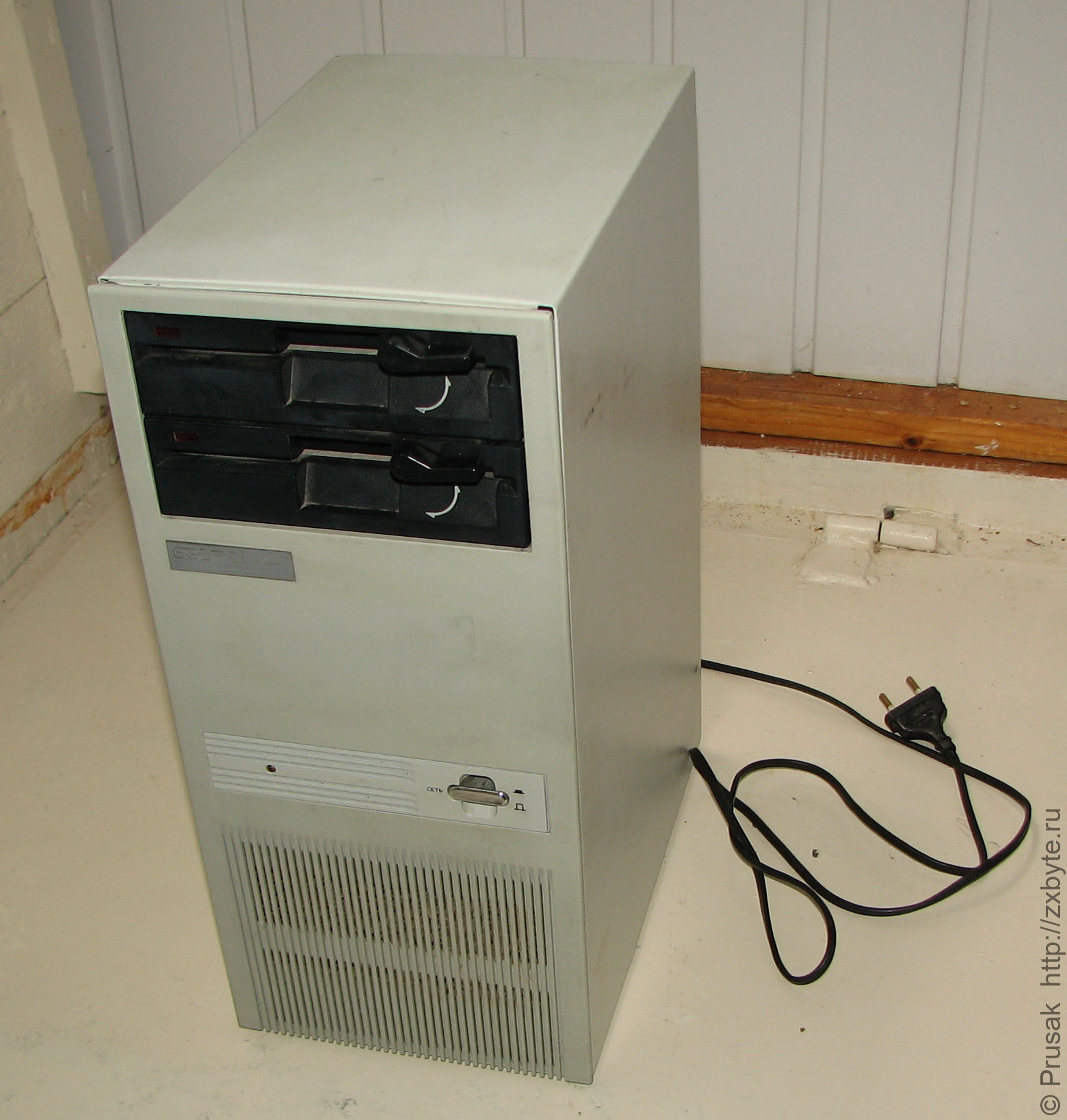

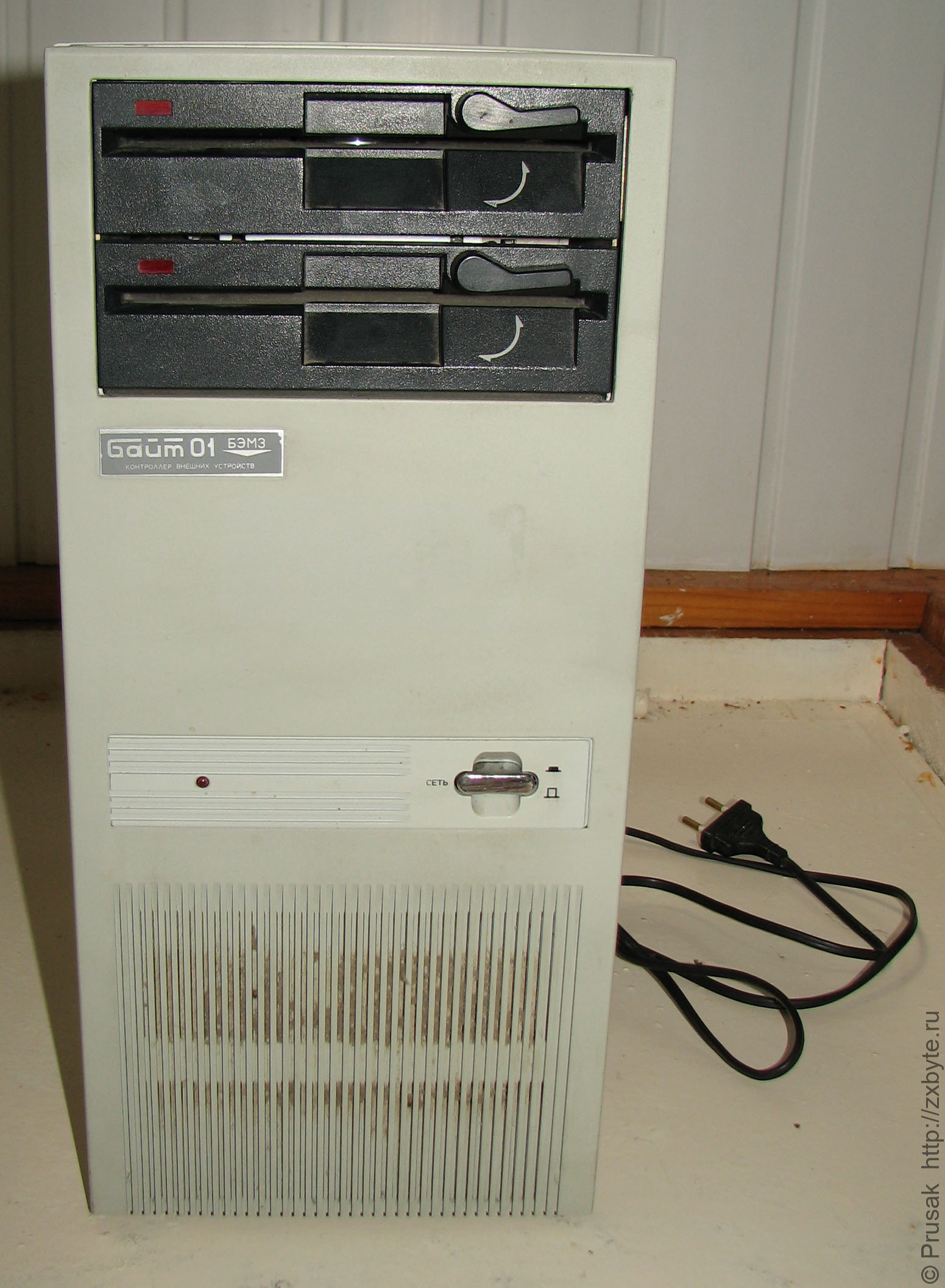

КВУ от компьютера «Байт-01»
КВУ от компьютера «Байт-01»
КВУ от компьютера «Байт-01»
КВУ от компьютера «Байт-01»
КВУ от компьютера «Байт-01»

КВУ от компьютера «Байт-01»
КВУ от компьютера «Байт-01»
КВУ от компьютера «Байт-01»

КВУ выпускались в нескольких исполнениях - КВУ, КВУ.01-КВУ.04. Исполнения КВУ, КВУ.01, КВУ.02 могли работать с обычными "Байтами", КВУ.03, КВУ.04 с компьютером "Байт" уже не могли работать. В свою очередь к компьютеру "Байт-01" могли подключаться КВУ всех исполнений.

Для нормальной работы КВУ с "Байтами" с серийными номерами до 7600 требовалась доработка, как для работы с контроллером дисковода.

Я имел возможность ознакомиться только с исполнением КВУ.04, поэтому дальнейший рассказ будет именно об этом исполнении.

Посмотрим, что находится внутри КВУ...

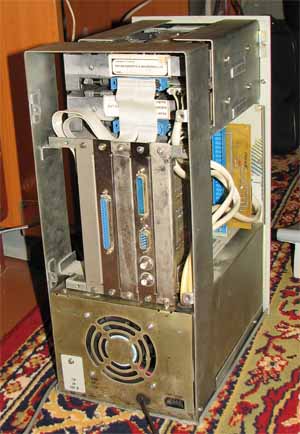

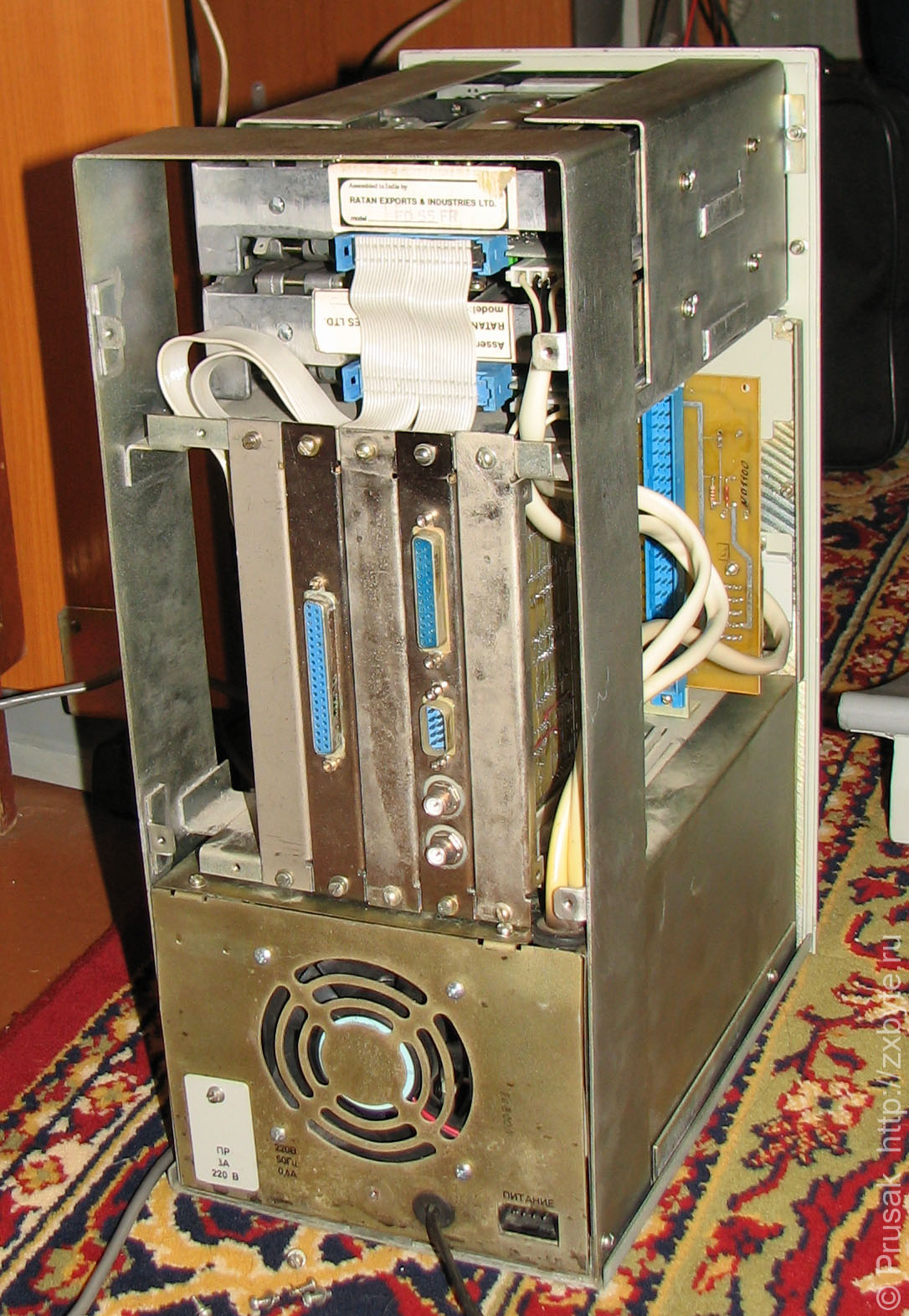

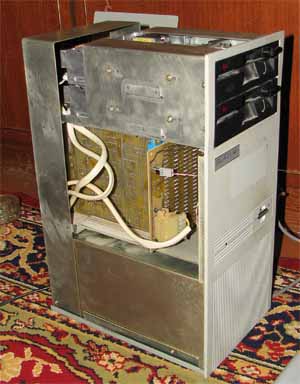

КВУ со снятым кожухом
КВУ со снятым кожухом
КВУ со снятым кожухом
КВУ со снятым кожухом
КВУ со снятым кожухом

В нижней части КВУ расположен источник питания:

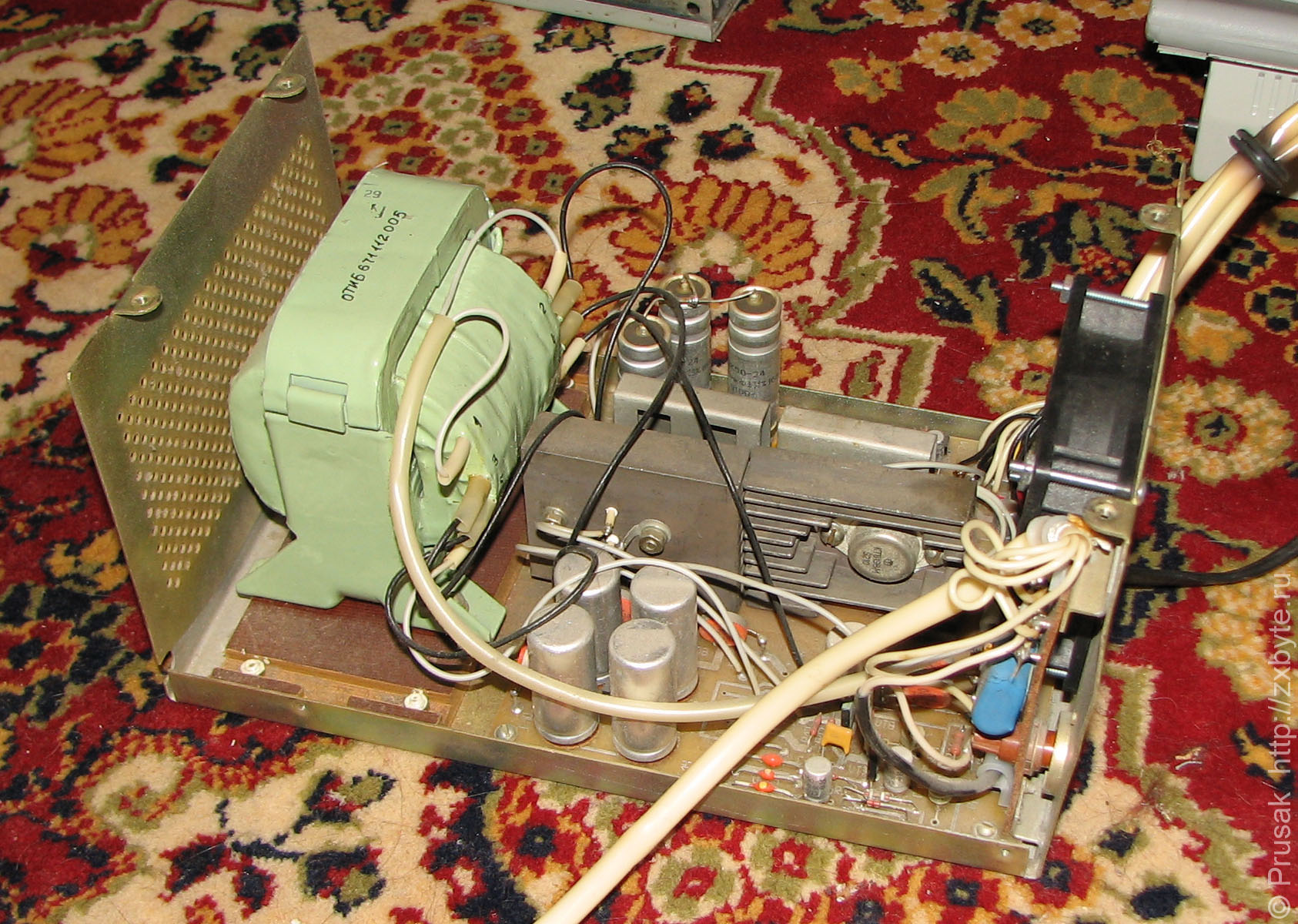

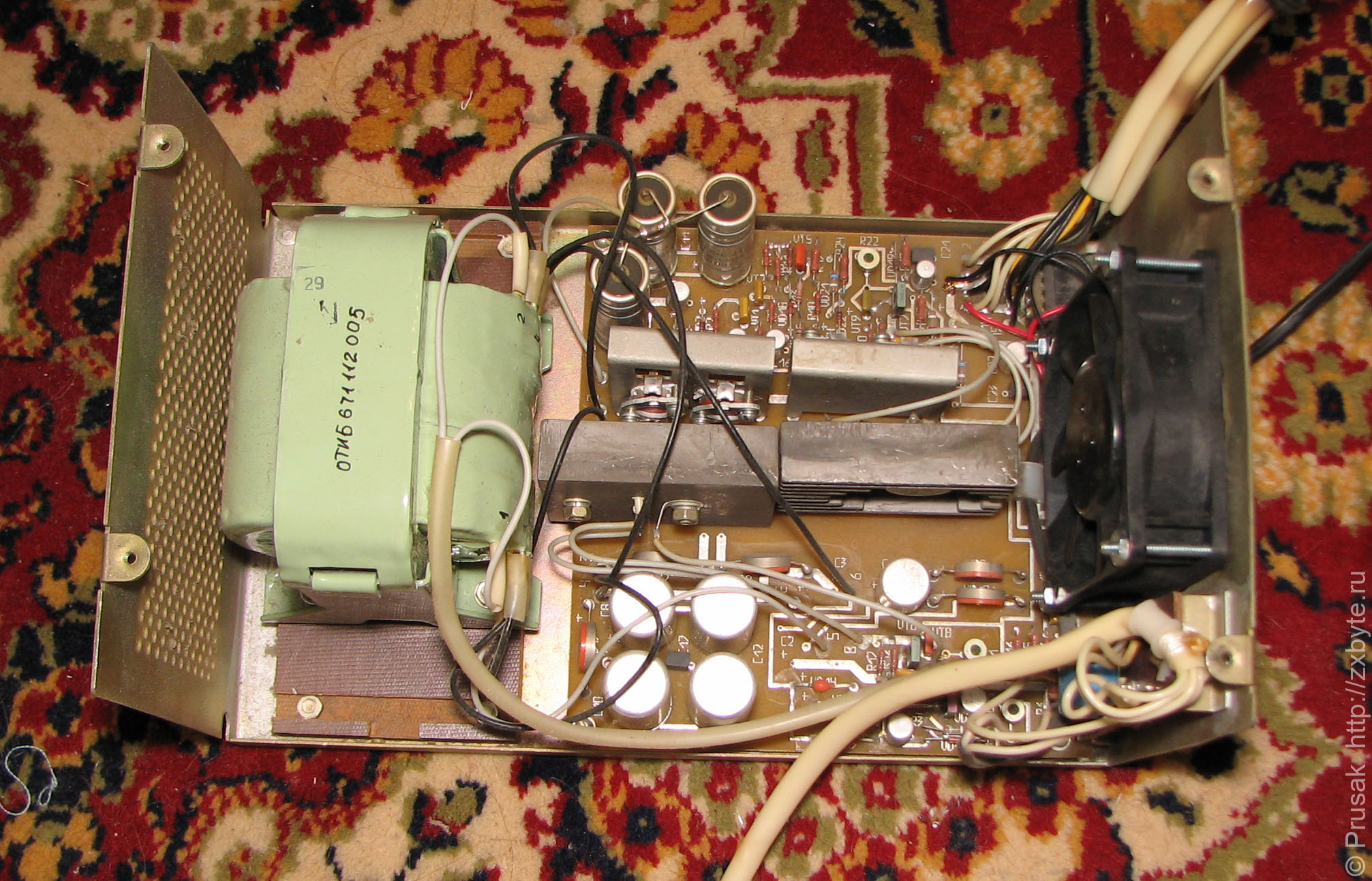

Источник питания КВУ
Источник питания КВУ
Источник питания КВУ
Источник питания КВУ
Источник питания КВУ

Источник питания вырабатывает напряжения +5В, +12В, -12В для питания КВУ и самого компьютера "Байт-01".

Источник выполнен по трансформаторной схеме и очень тяжёлый. Для охлаждения используется вытяжной вентилятор, работающий от 220В. Вентилятор уставливается "впритык" к одному их радиаторов. При необходимости демонтажа вентилятора приходится отгибать заднюю стенку блока питания.

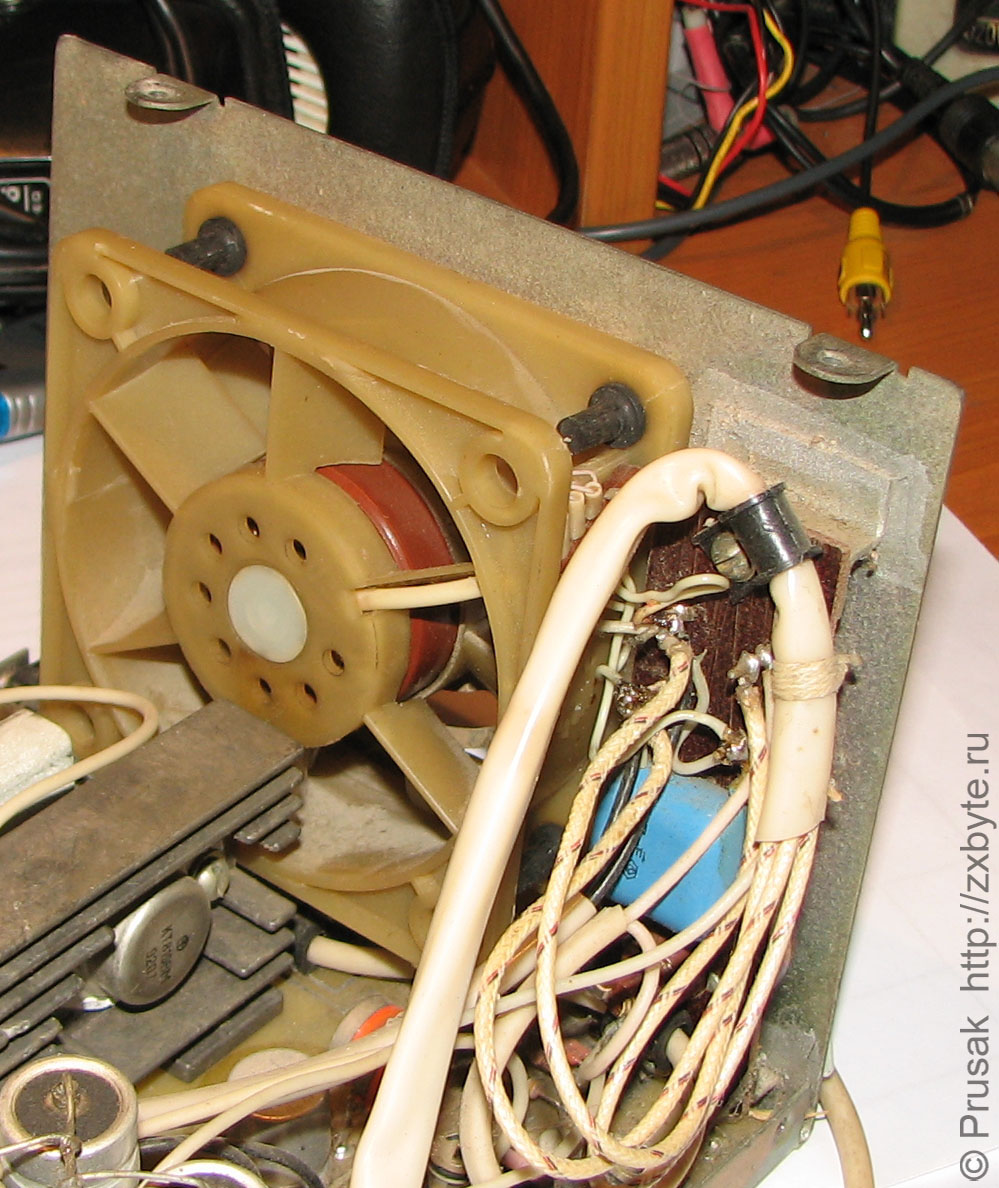

Вентилятор блока питания от КВУ
Вентилятор блока питания от КВУ
Вентилятор блока питания от КВУ

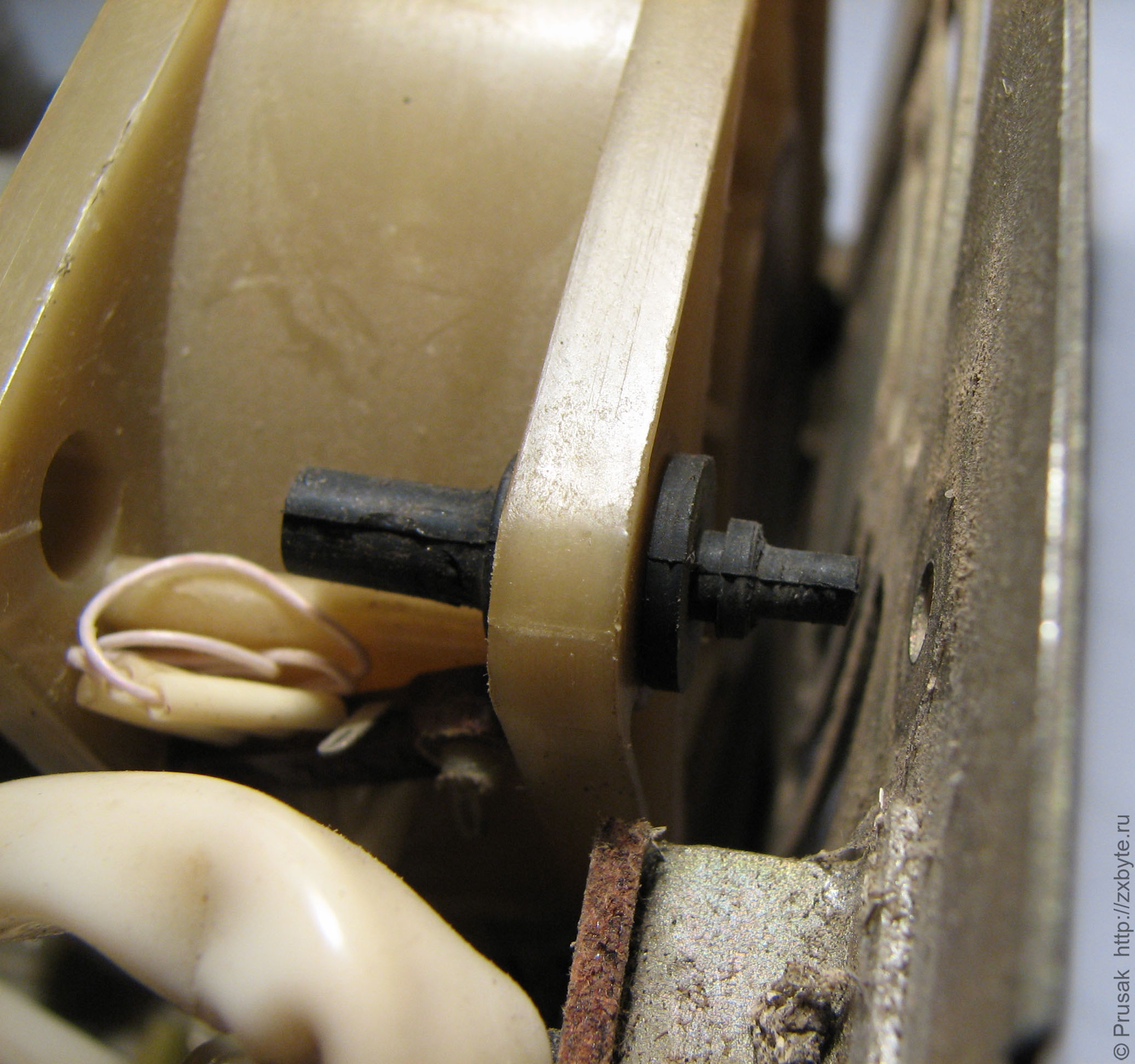

Вентилятор крепится к стенке на резиновых стойках:

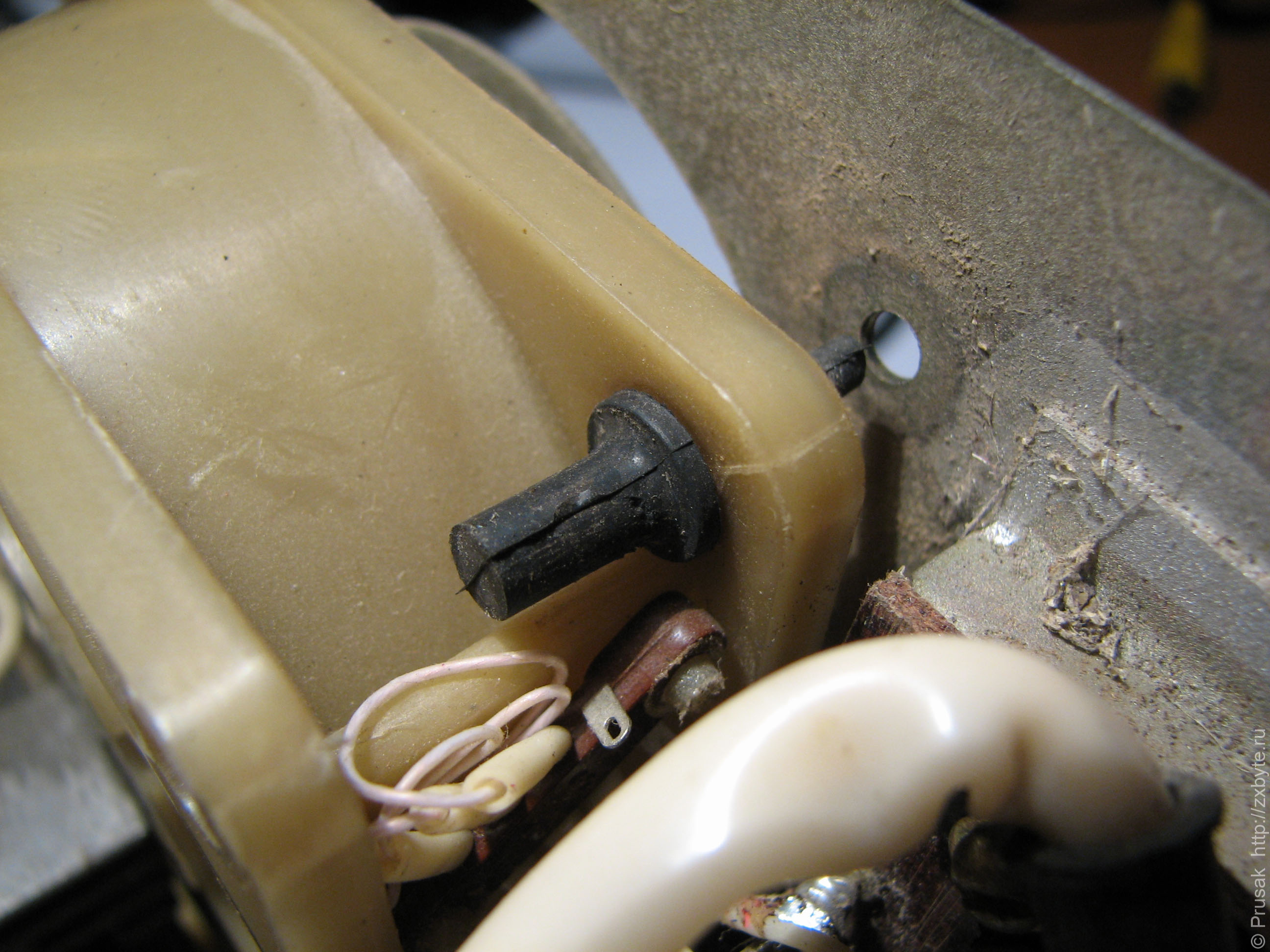

Крепление вентилятора блока питания от КВУ
Крепление вентилятора блока питания от КВУ
Крепление вентилятора блока питания от КВУ
Крепление вентилятора блока питания от КВУ
Крепление вентилятора блока питания от КВУ

Вентилятор такого же типа, как в ЕС-1841 и довольно сильно гремит, поэтому при первой же возможности был заменен на 12-вольтовый тихий экземпляр. На первых фото блока питания установлен именно 12-вольтовый вентилятор.

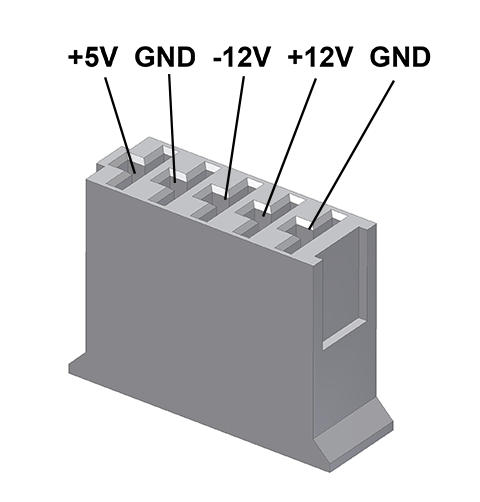

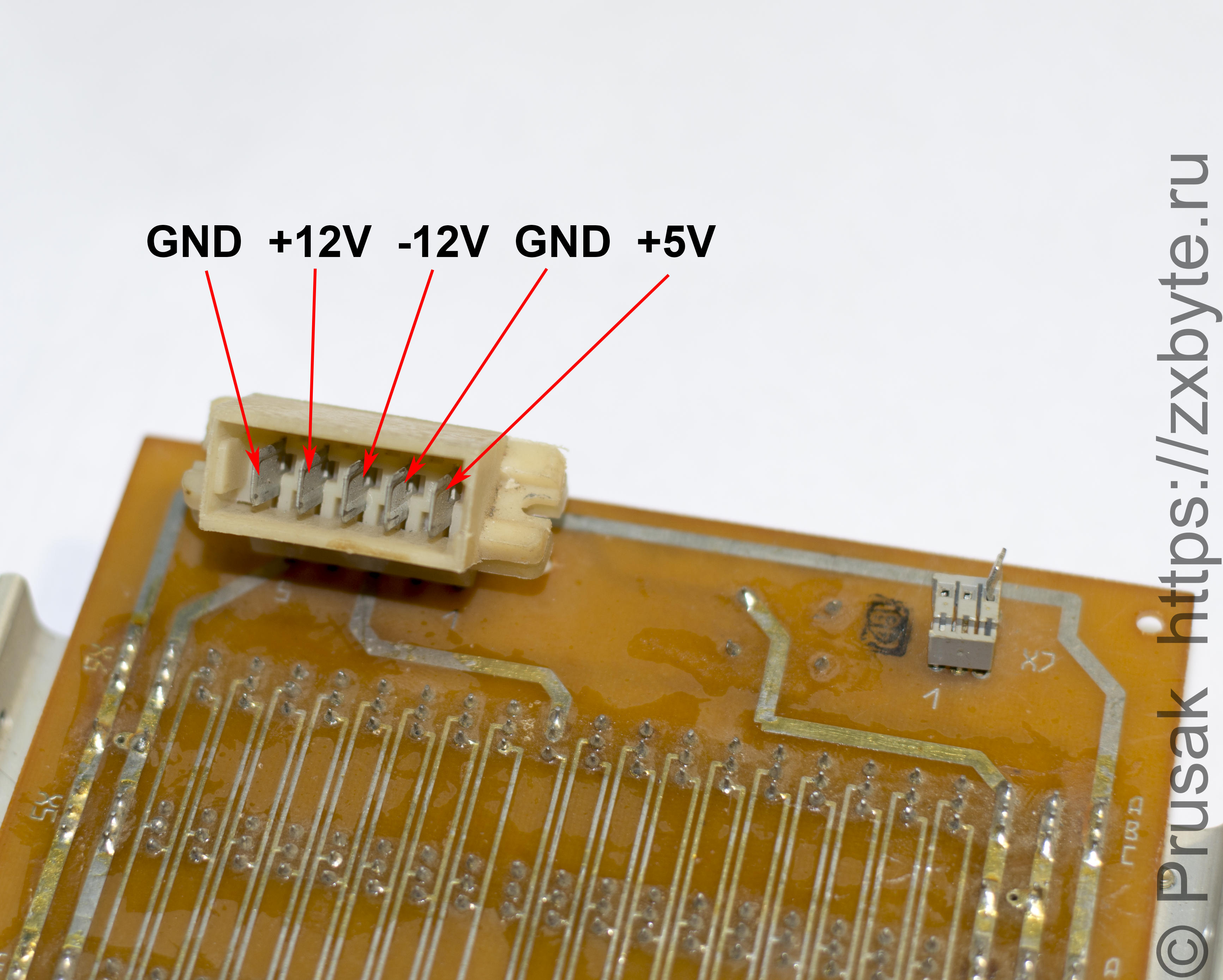

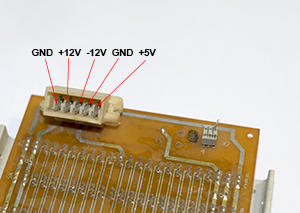

Над блоком питания расположена общая корзина для периферийных плат. Питание на неё подаётся через отдельный разъём.

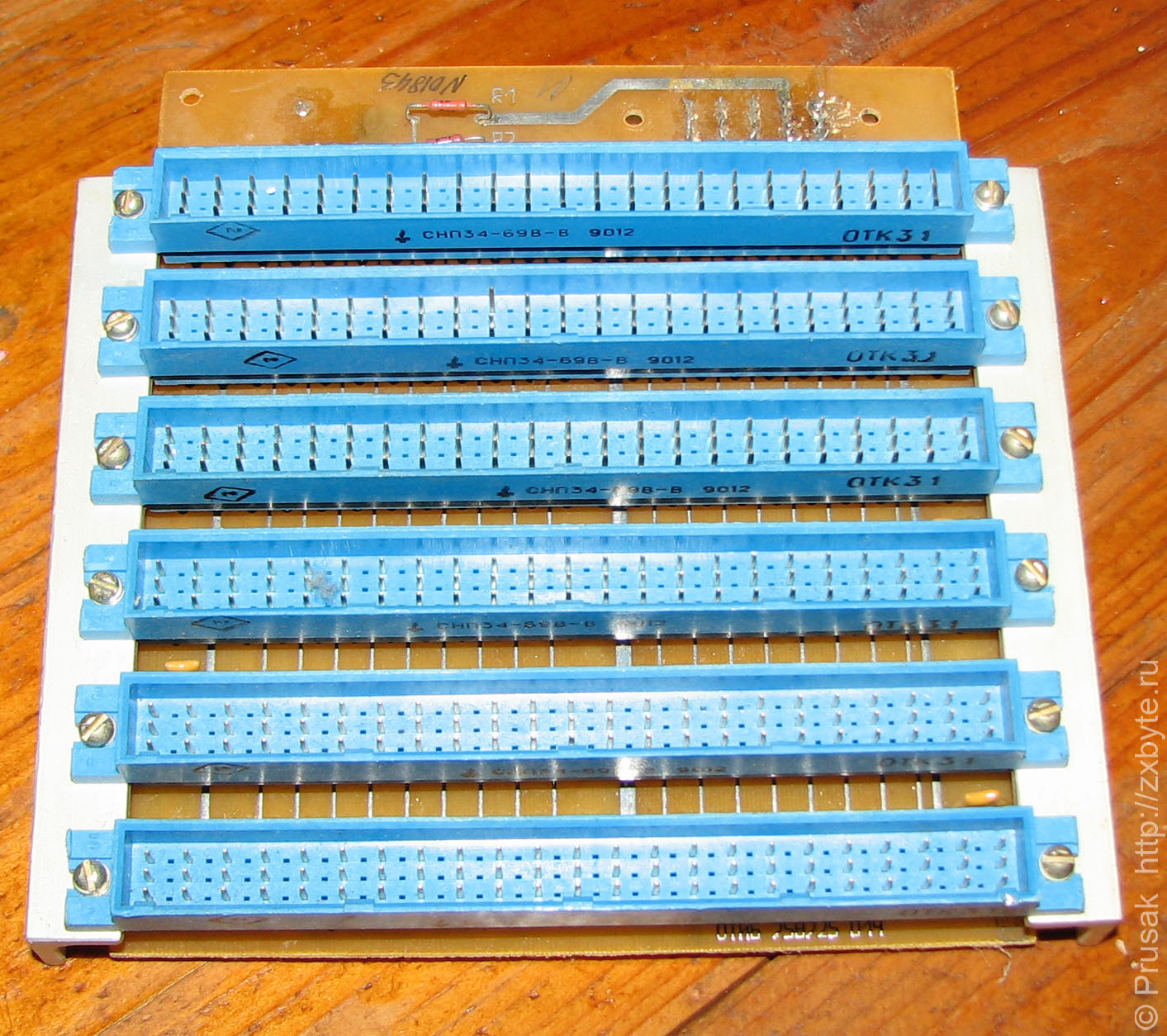

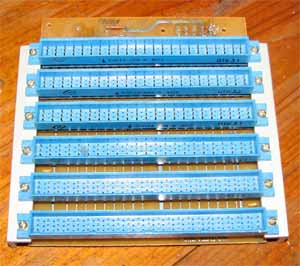

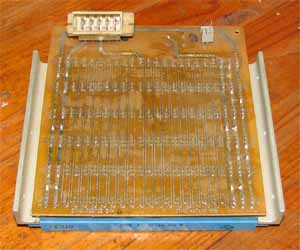

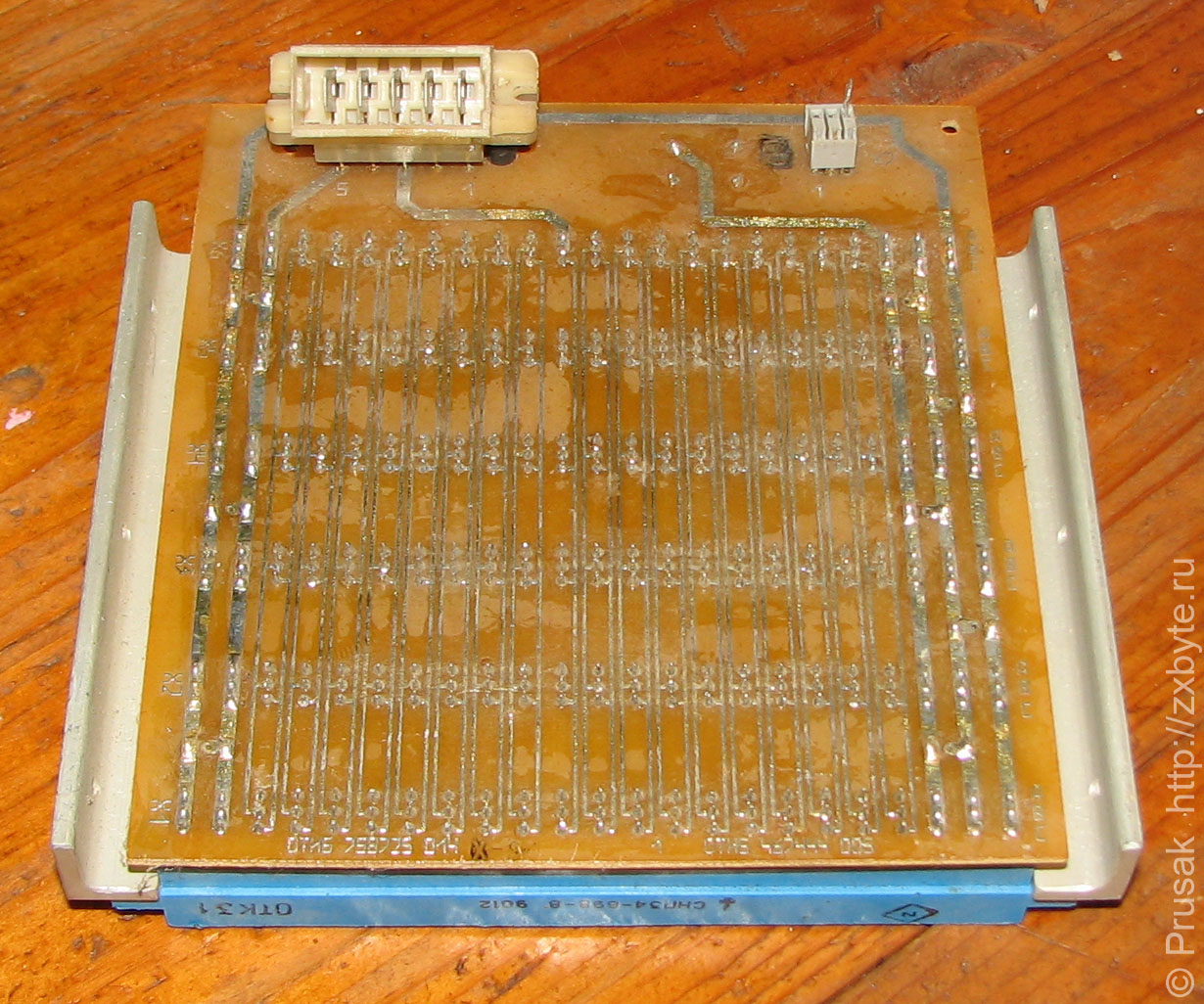

Корзина для плат КВУ
Корзина для плат КВУ
Корзина для плат КВУ
Корзина для плат КВУ
Корзина для плат КВУ

Порядок расположения плат можно менять как угодно.

На соединительной плате есть свободные места для установки плат для дальнейшего расширения возможностей КВУ.

Еще выше над корзиной расположены дисководы (или один дисковод). КВУ имели под-исполнения, в зависимости от которых в комплект входил дисковод МС-5311 или Teac FD-55FR (обычно ставили приводы Teac индийского происводства). Дисководы могли быть заменены на аналогичные, например, в моём КВУ.04 стоит МС-5350:

Дисковод МС-5350

Дисковод МС-5350
Дисковод МС-5350
Дисковод МС-5350
Дисковод МС-5350
Дисковод МС-5350

Теперь пройдёмся по платам, входящим в КВУ. Их было три штуки:

Плата адаптера

Служит для буферирования сигналов со шлейфа на соединительную плату КВУ.

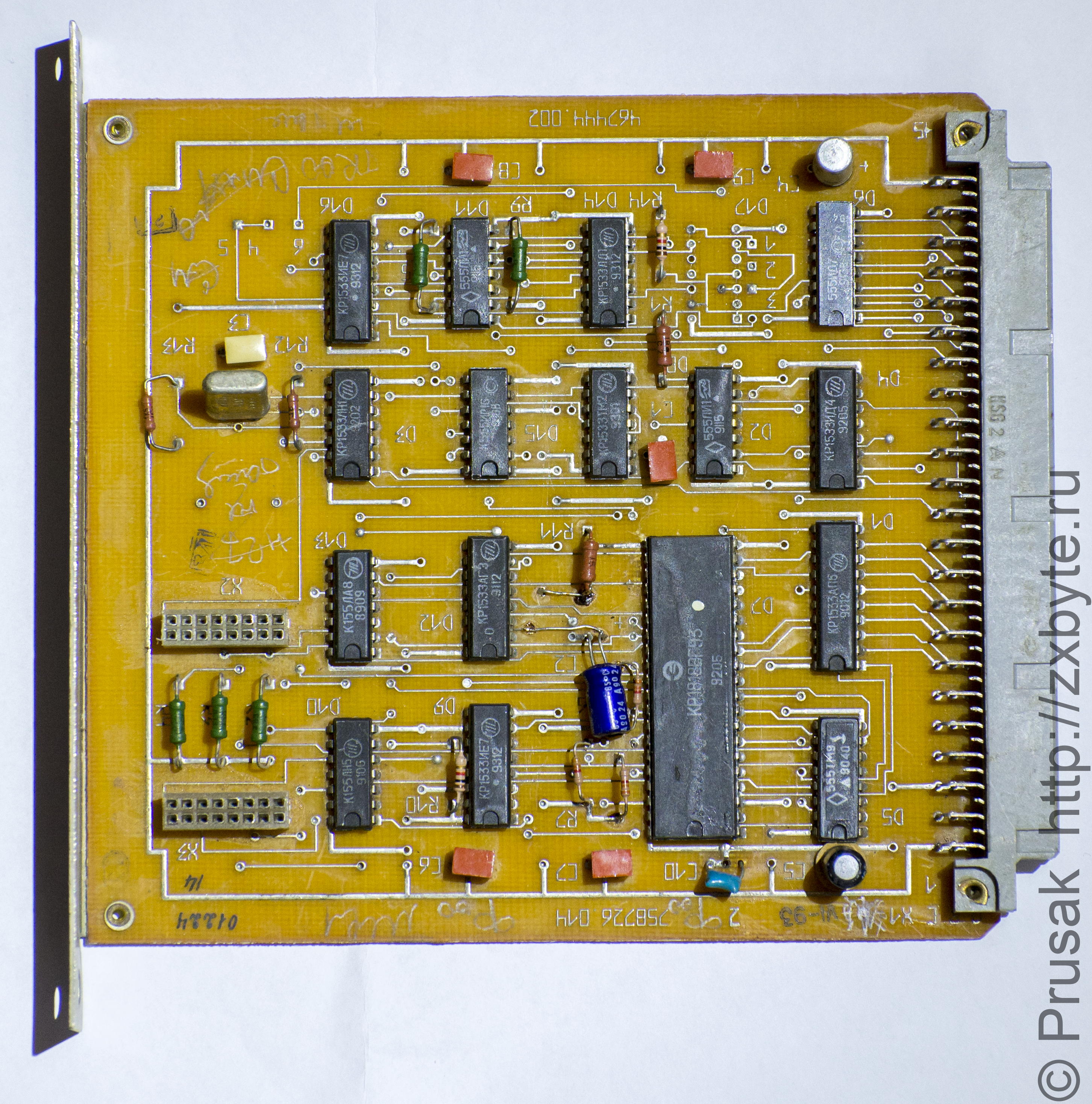

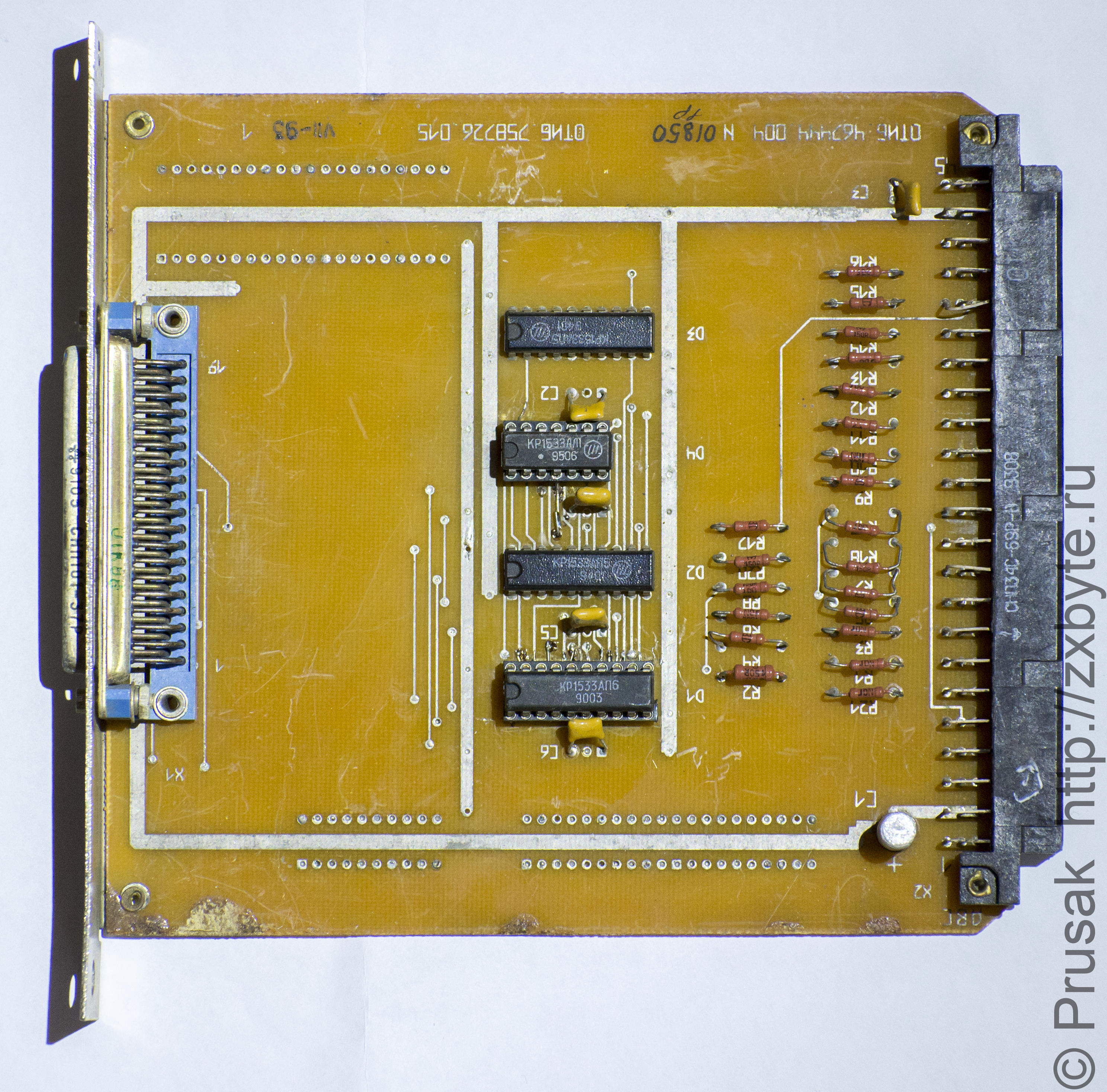

Плата адаптера из КВУ
Плата адаптера из КВУ
Плата адаптера из КВУ

Плата контроллера дисковода

Плата контроллера дисковода из КВУ
Плата контроллера дисковода из КВУ
Плата контроллера дисковода из КВУ

Позволяет работать с двумя дисководами. Контроллер дисковода несовместим по портам с TR-DOS, в частности отсутствует аналог системного порта, откуда читались состояния сигналов /DRQ и /INTRQ КР1818ВГ93. Для хотя бы частичной совместимости с TR-DOS существует переписанная под другие порты версия TR-DOS 5.01.

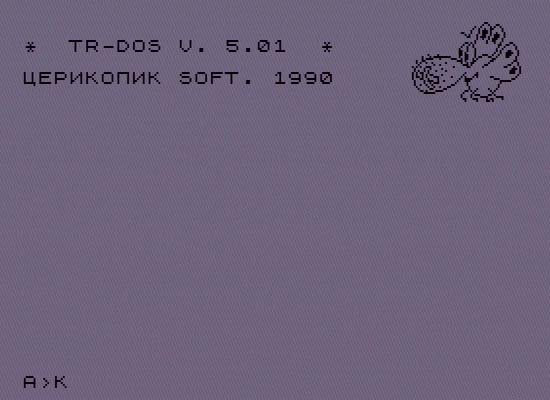

Заставка TR-DOS 5.01 для "Байт-01":

Заставка TR-DOS 5.01 для компьютера «Байт-01»

Нормально работать на "Байт-01" могут лишь те программы, которые обращаются к TR-DOS через стандартные точки входа. Программы, которые используют программирование ВГ93 напрямую, в "Байт-01" не работают.

Также существует адаптированная для "Байт-01" TR-DOS 5.04:

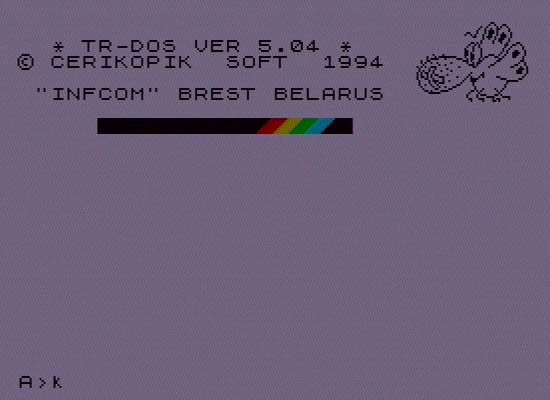

Заставка TR-DOS 5.04 для компьютера Байт-01

Ситуация с совместимостью в ней немного лучше, чем в TR-DOS 5.01, но всё равно корень зла кроется в аппаратной части контроллера TR-DOS, поэтому 100% совместимости со всеми программами достичь не удалось.

Микросхема ПЗУ TR-DOS на плате контроллера отсутствует, сама система подгружается с загрузочной дискеты в память, и лишь после этого начинает работать. В ПЗУ компьютера записан только начальный загрузчик.

Однако есть способ не загружать каждый раз TR-DOS с дискеты при перезагрузке компьютера. Достаточно один раз загрузить TR-DOS, и в дальнейшем для перезагрузки в TR-DOS вместо кнопки сброса надо нажать на клавишу "1" на клавиатуре и после этого, не отпуская её, нажать на кнопку "Прер." на адаптере.

В контроллере дисковода расположен дешифратор устройств КВУ, поэтому без установленной платы контроллера не будет работать блок интерфейсов (его описание см. ниже).

Блок интерфейсов

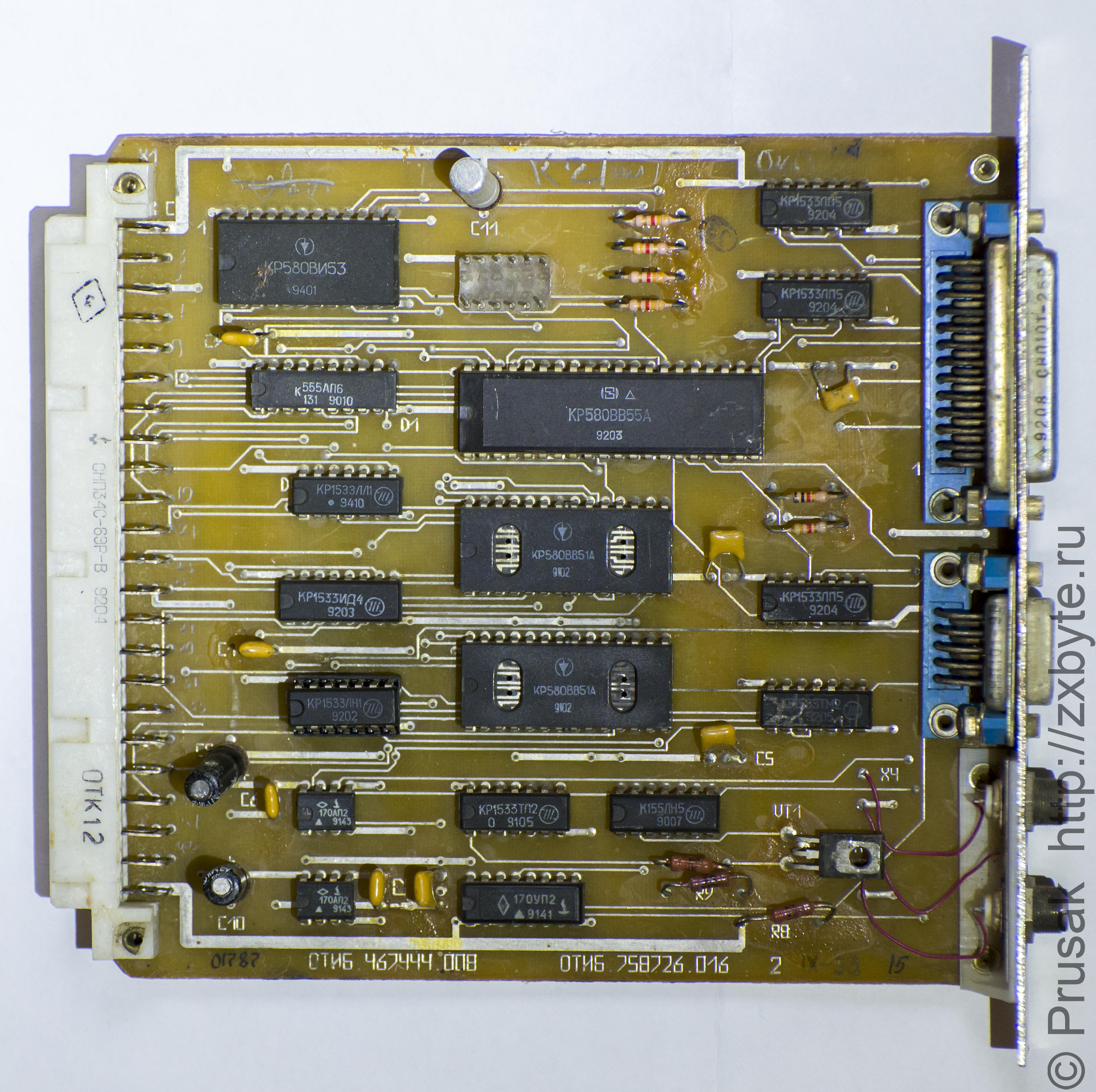

Блок интерфейсов КВУ
Блок интерфейсов КВУ
Блок интерфейсов КВУ

В нём расположен параллельный порт для подключения принтера, последовательный порт RS232 и интерфейс локальной сетиНа удивление про локальную сеть для Байт-01 ничего неизвестно. Только упоминание в руководстве компьютера, и никакого софта. на 16 компьютеров.

Этот блок не будет работать без контроллера дисководов КВУ, в котором расположен дешифратор устройств КВУ.

Имеющаяся документация по компонентам из состава КВУ

Документация по компонентам КВУ:
Контроллер дисковода из КВУ.04Схема и расположение элементов на плате
Адаптер из КВУ.04Схема и расположение элементов на плате
Плата параллельного и последовательного портов и локальной сети из состава КВУ.04Схема и расположение элементов на плате
КВУ. Руководство по эксплуатации
