Компьютер Этон

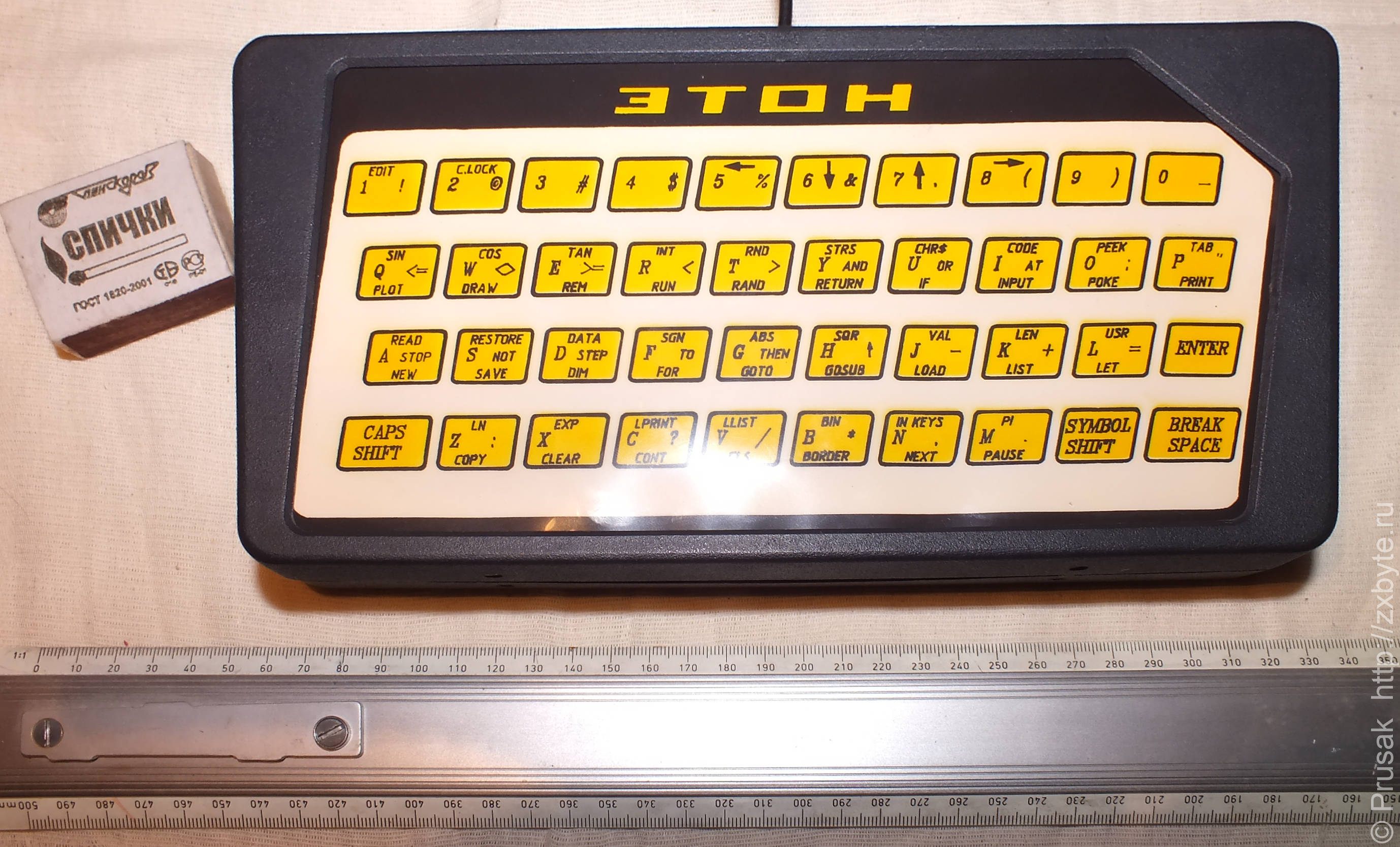

Компьютер "Этон", пожалуй, один из самых маленьких клонов ZX-Spectrum:

Компьютер «Этон». Рядом для оценки размеров компьютера лежит линейка
Компьютер «Этон». Рядом для оценки размеров компьютера лежит линейка
Компьютер «Этон». Рядом для оценки размеров компьютера лежит линейка

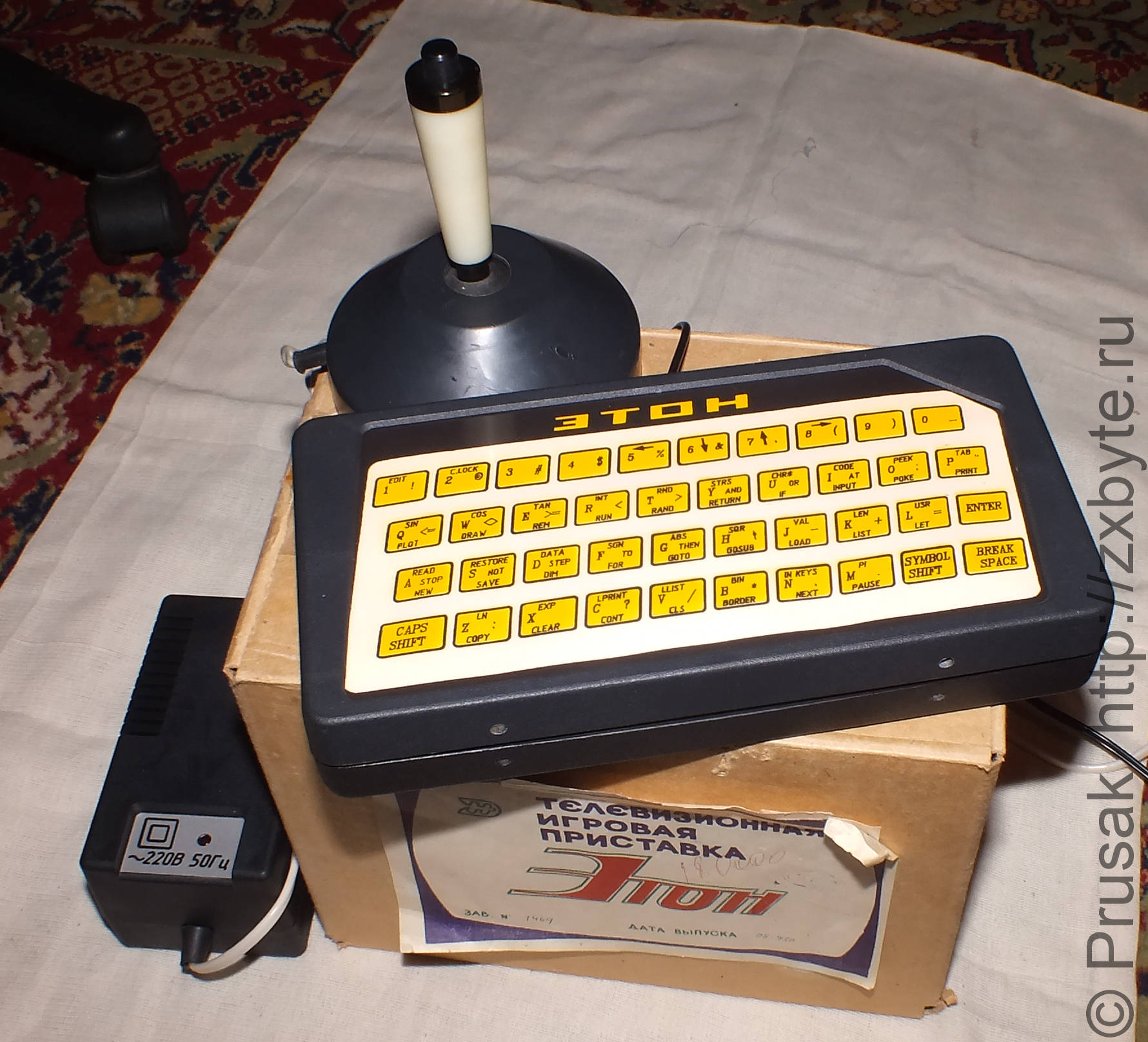

Когда-то добрые люди совершенно безвозмездно отдали мне этот компьютер почти в полном комплекте, включая коробку, но увы, без каких-либо инструкций и документов:

Компьютер «Этон» в полном комплекте
Компьютер «Этон» в полном комплекте
Компьютер «Этон» в полном комплекте

Поэтому совершенно неясно кто производитель сего чуда. Кое-какую информацию дала этикетка на коробке:

Этикетка на упаковке компьютера «Этон»
Этикетка на упаковке компьютера «Этон»
Этикетка на упаковке компьютера «Этон»

Первое, что бросается в глаза - это надпись "телевизионная игровая приставка". Кто не знает, может не понять, что это клон Спектрума. Дата выпуска - август 1995 года. Логотип изготовителя мало о чем говорит (мне он совершенно незнаком). А вот штамп "СТБ" говорит о том, что компьютер произведен в Республике Беларусь.

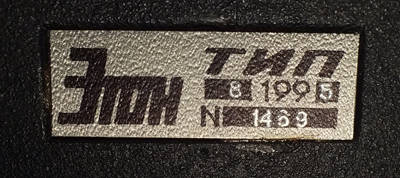

Шильдик на нижней стороне компьютера тоже мало о чем говорит:

Шильдик компьютера «Этон»

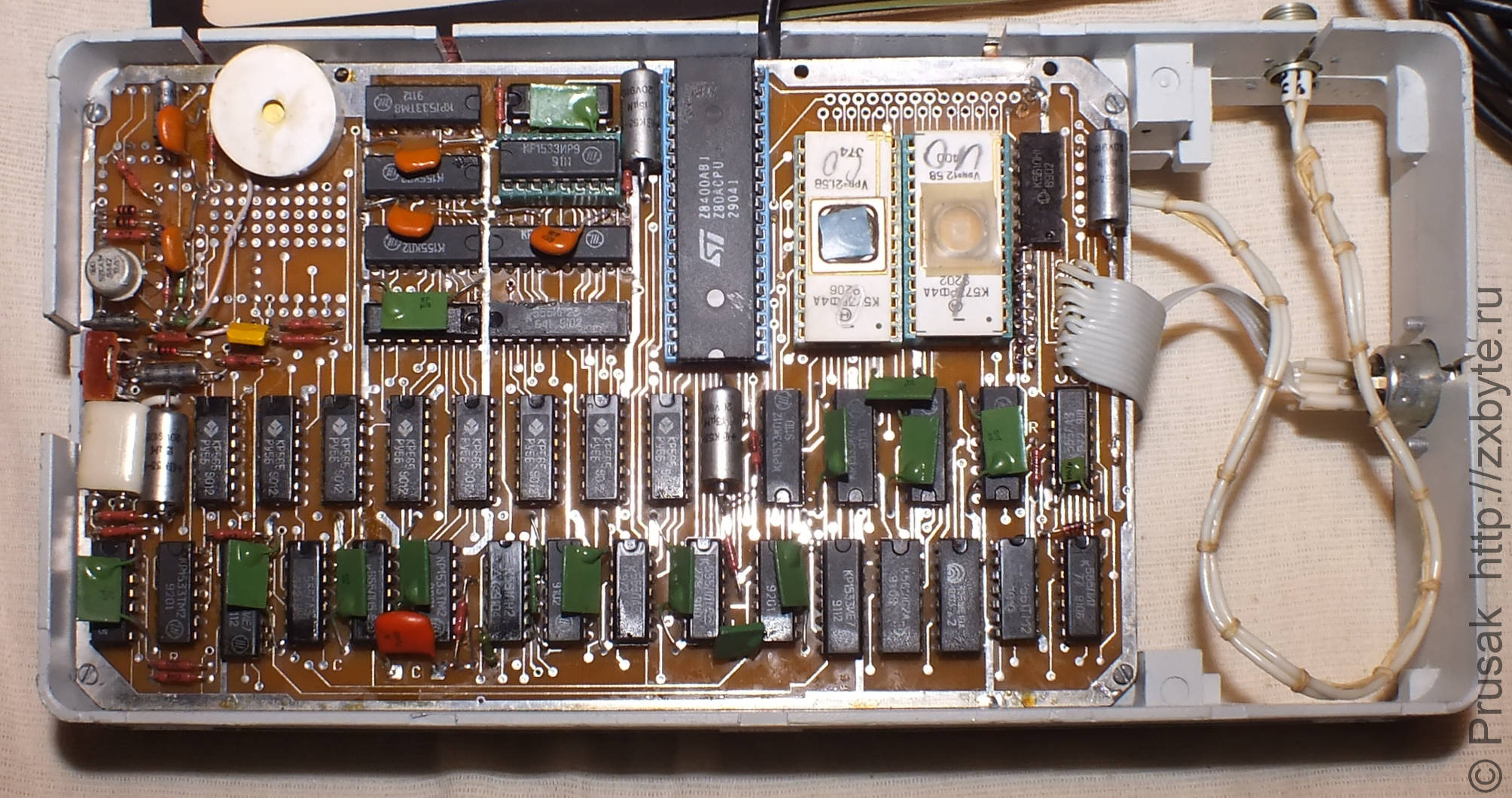

Зато когда компьютер был разобран, внешний вид платы мне кое-что напомнил:

Плата компьютера «Этон»
Плата компьютера «Этон»
Плата компьютера «Этон»

Сравните плату "Этона" с этой:

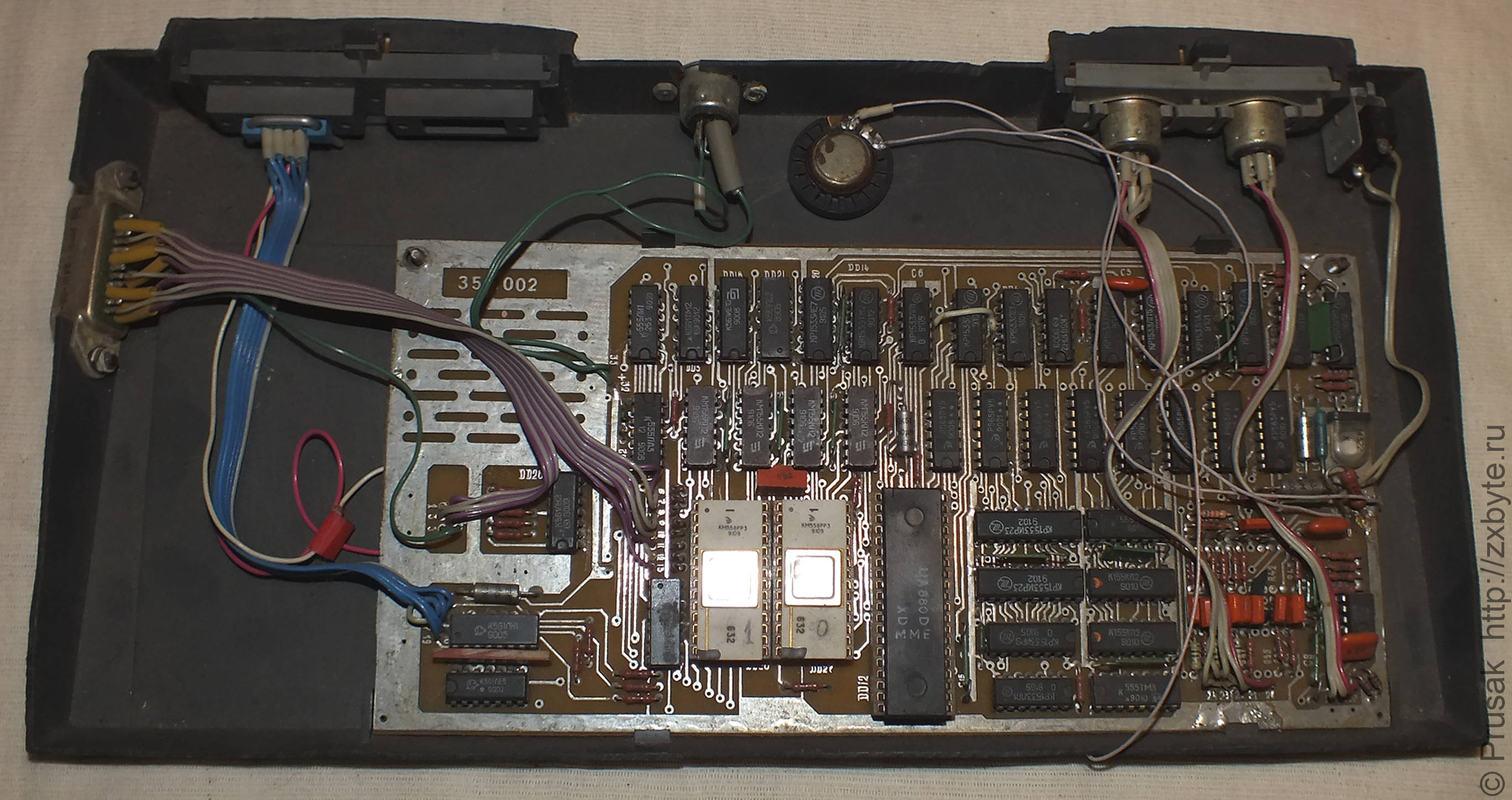

Плата компьютера «Квант»
Плата компьютера «Квант»
Плата компьютера «Квант»

Совпадение почти полное. Да-да, компьютер "Этон" - это по сути копия компьютера "Квант" ("Интер"). Или наоборот. Но скорее всего "Этон" делался из "Кванта", т.к. "Кванты" я вовсю видел годах в 1993-1994, а "Этон" выпуска 1995 года.

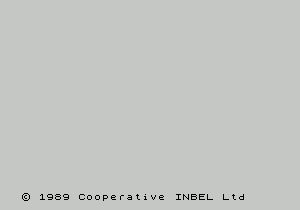

Последние сомнения развеяла стартовая заставка при включении "Этона":

Заставка при старте компьютера «Этон»

Это однозначно копия компьютера "Интер" (производитель - НПО "Инбел"). К тому же все фирменные "косяки" от "Интера" тоже остались - отсутствие привязки к уровню чёрного, нестандартный видеовыход и т.п. Объём ОЗУ - 48К.

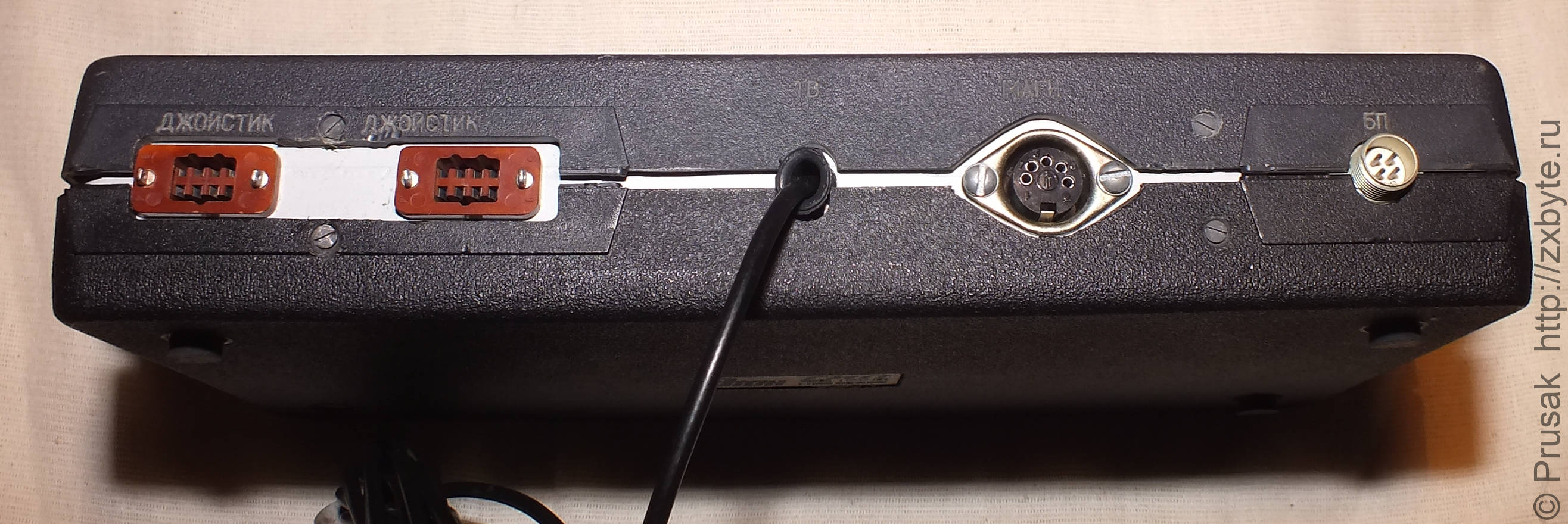

На задней стенке компьютера расположены стандартные разъёмы - для двух джойстиков, магнитофона, источника питания.

Разъёмы на задней стенке
Разъёмы на задней стенке
Разъёмы на задней стенке

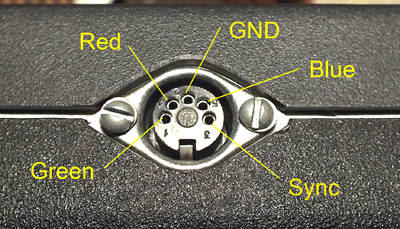

RGB-видеовыход расположен сбоку. На всякий случай привожу его распиновку:

Распиновка видеовыхода компьютера «Этон»

Помимо RGB-выхода в компьютере есть ВЧ-модулятор с намертво припаянным антенным кабелем и возможно какой-то кодер. К сожалению я не смог определить что это за кодер, т.к. подключать по ВЧ этот компьютер мне некуда.

ВЧ-модулятор и кодер
ВЧ-модулятор и кодер
ВЧ-модулятор и кодер

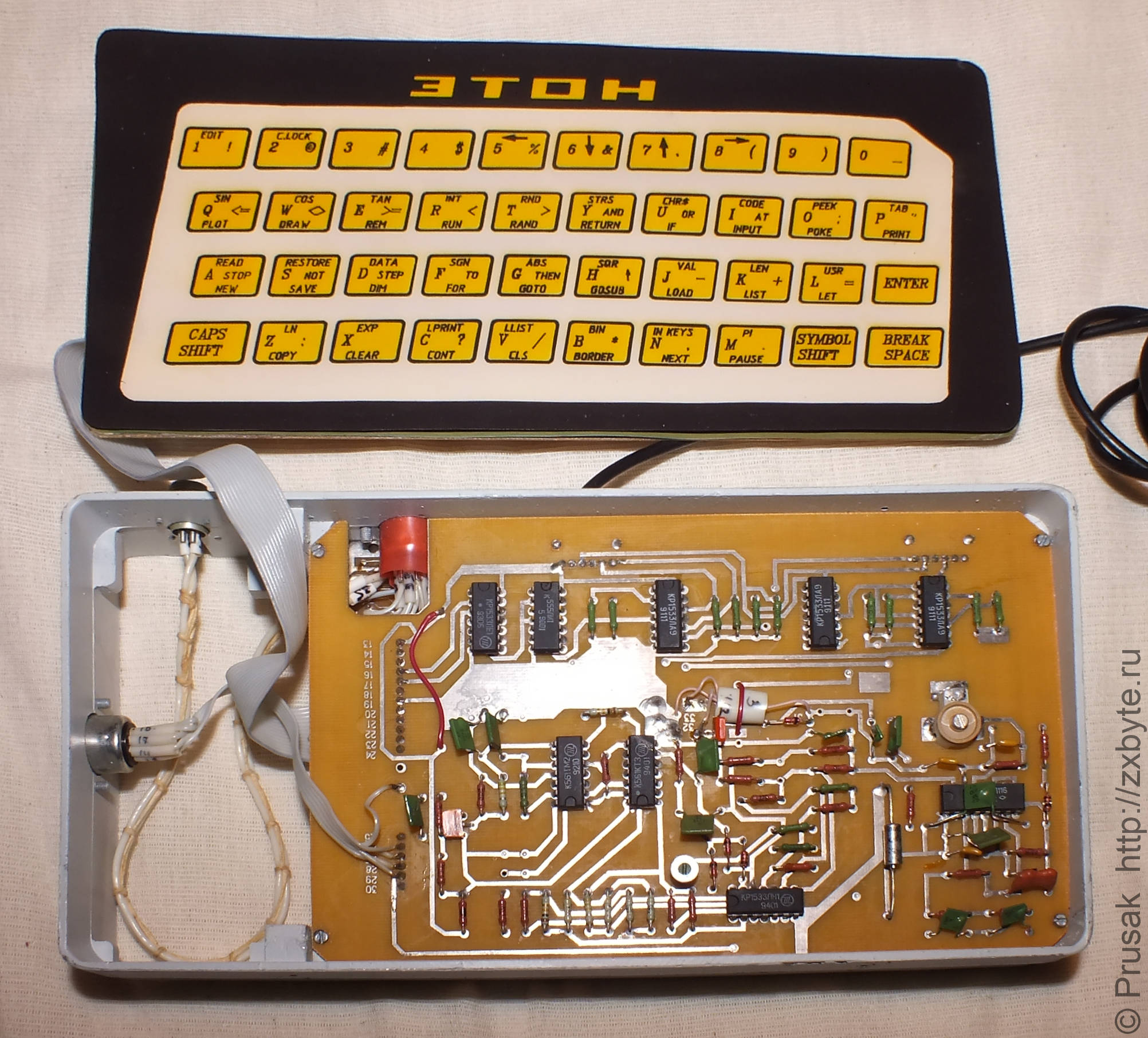

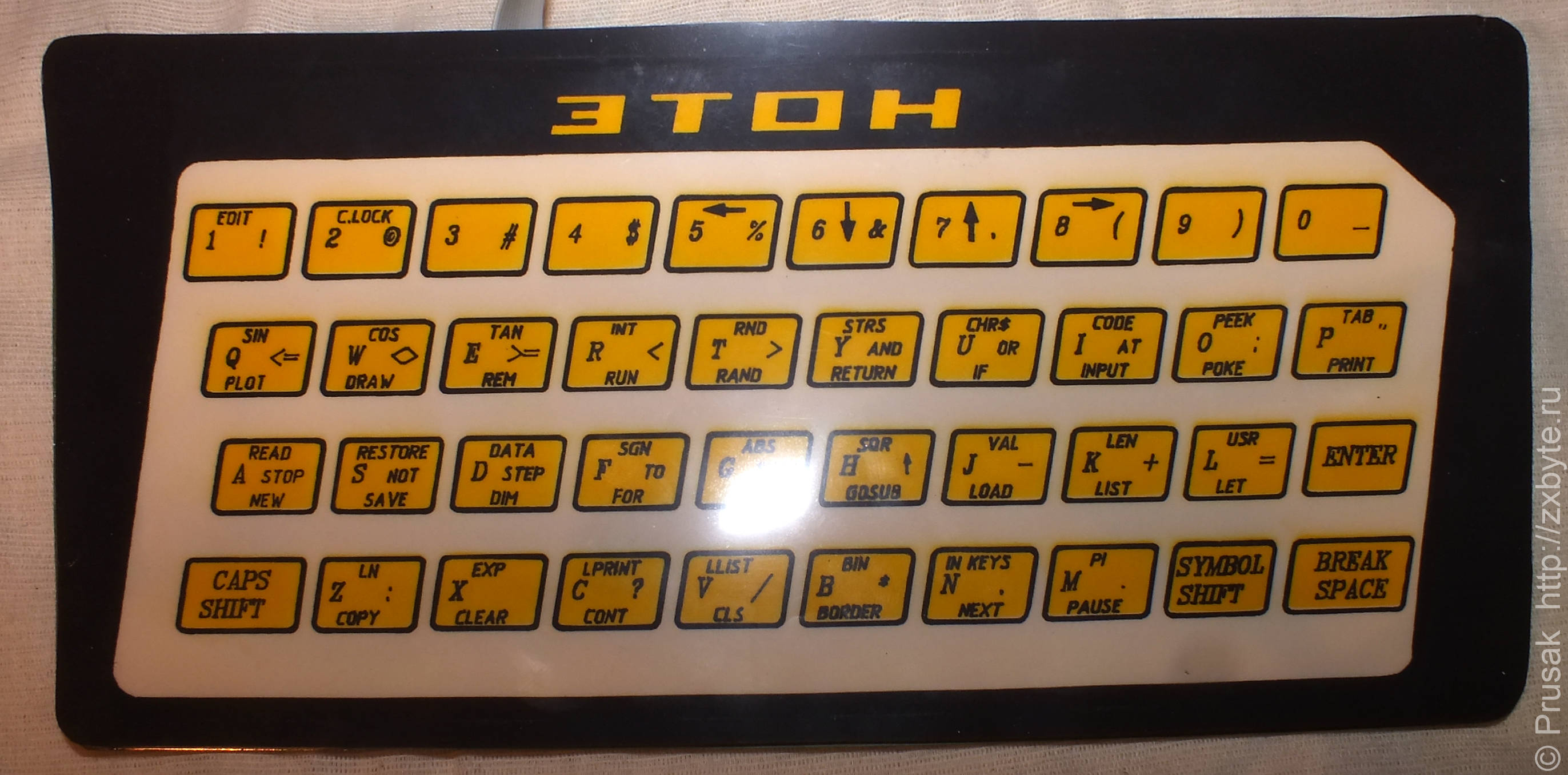

Отдельного рассмотрения заслуживает клавиатура:

Плёночная клавиатура компьютера «Этон»
Плёночная клавиатура компьютера «Этон»
Плёночная клавиатура компьютера «Этон»

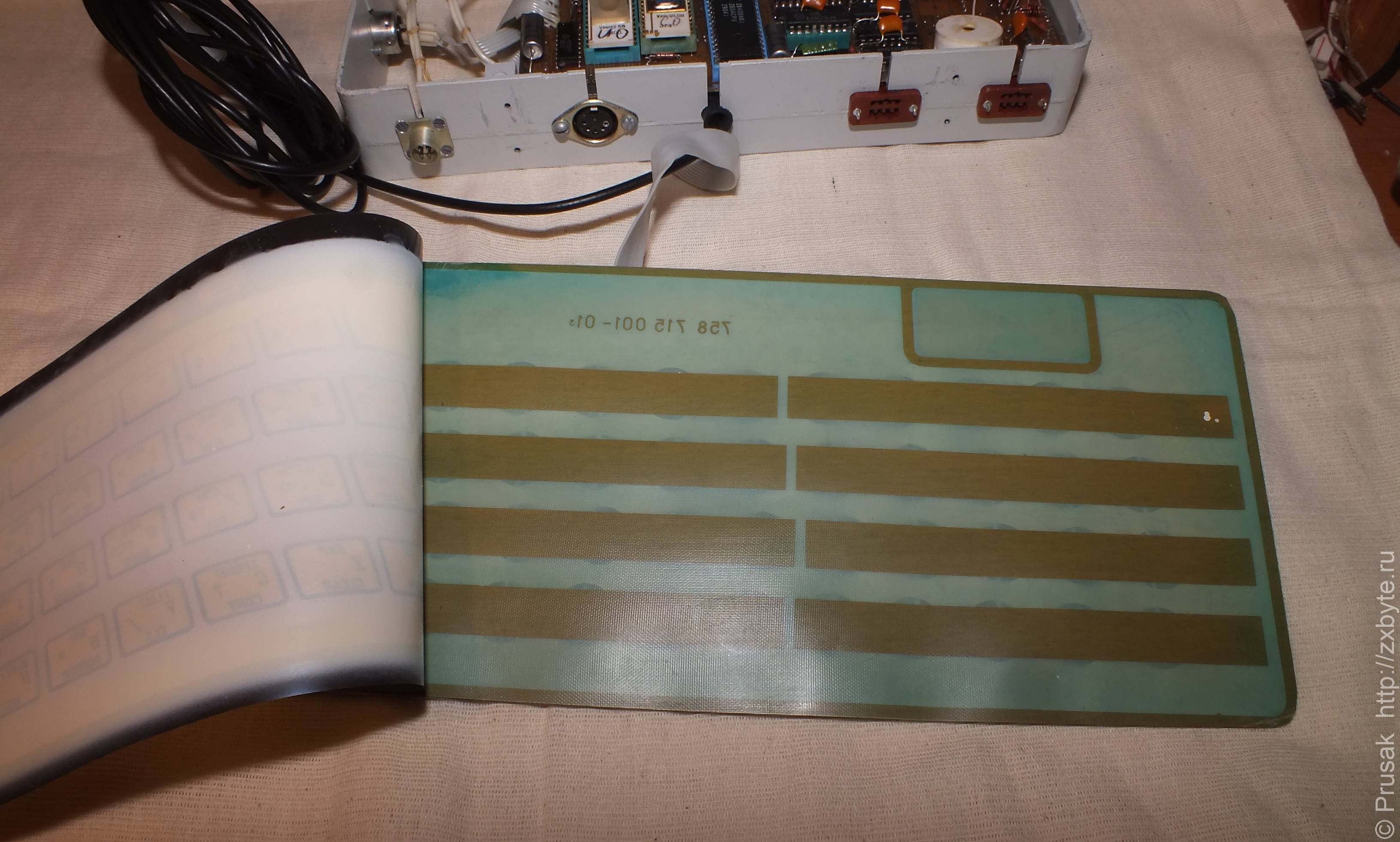

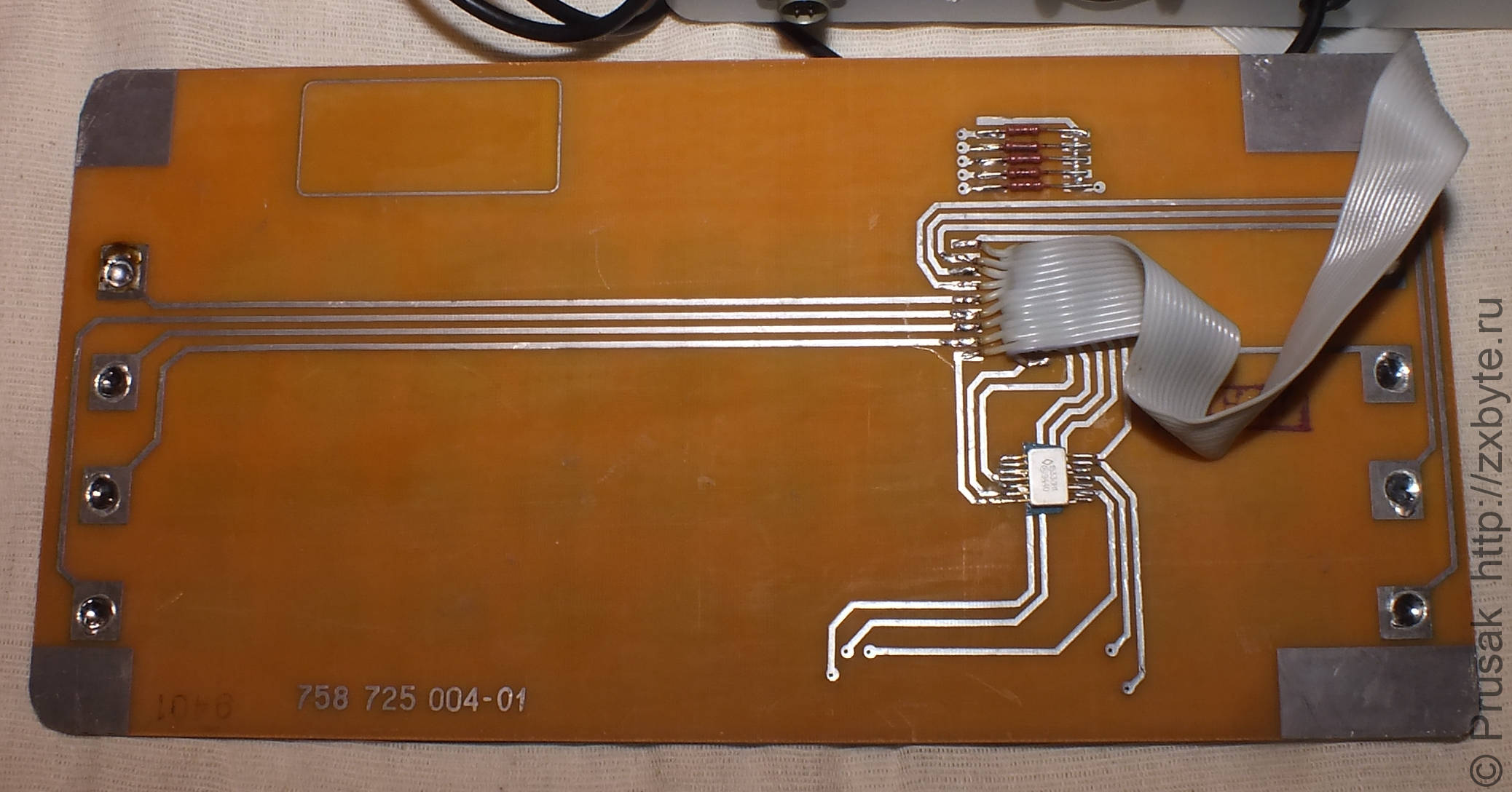

Клавиатура изнутри
Клавиатура изнутри
Клавиатура изнутри
Клавиатура изнутри
Клавиатура изнутри

Клавиатура плёночная. Для Спектрума такие клавиатуры используются нечасто. Но увы, клавиатура неудобна в работе. Мало того, на ней не нанесены операторы для расширенного режима ввода (INK, PAPER, BEEP и т.п.), поэтому приходится при наборе программы напрягать мозги и вспоминать какой оператор к какой клавише относится.

Периферия

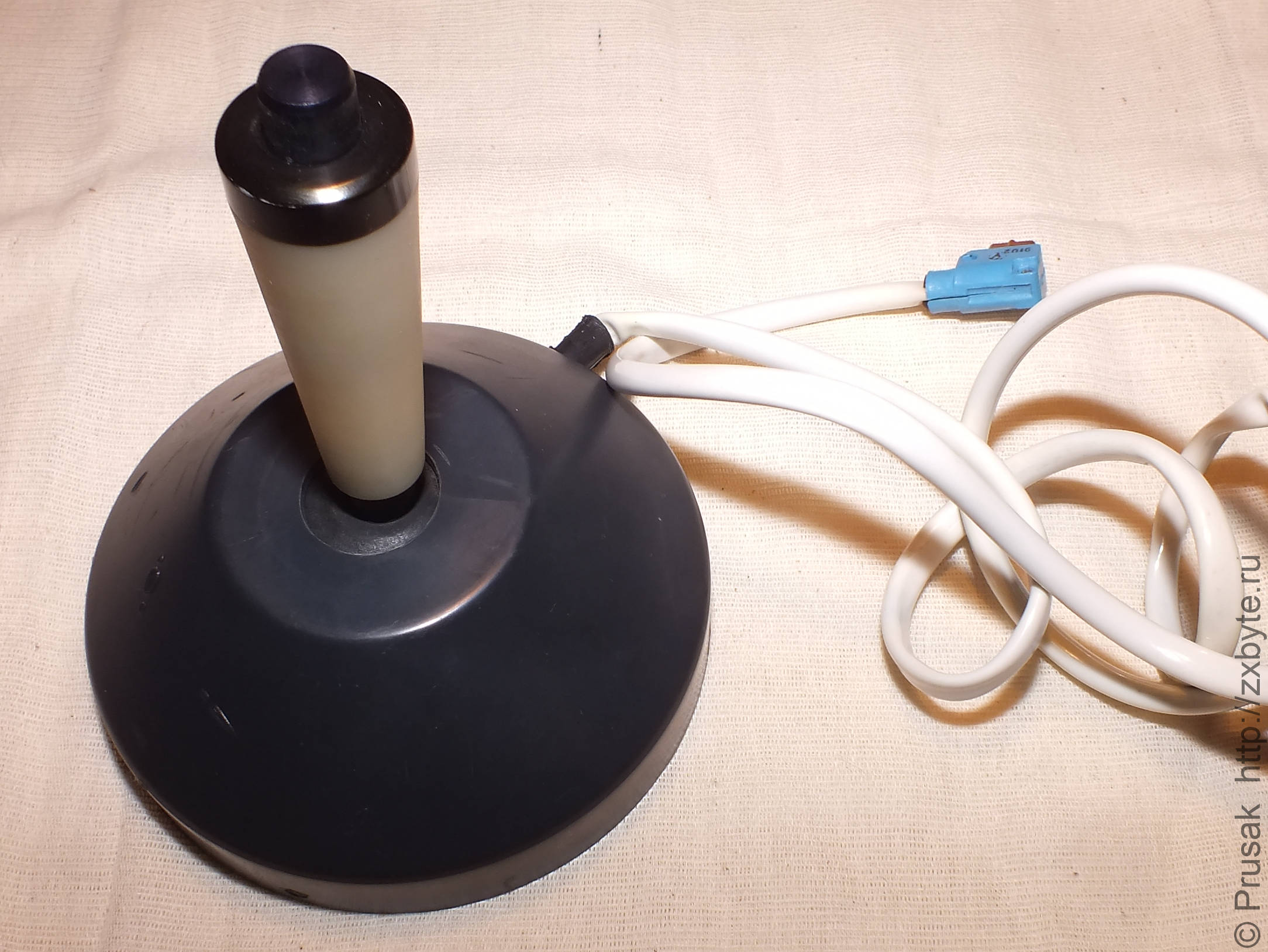

В комплекте с компьютером идёт джойстик:

Джойстик для компьютера «Этон»
Джойстик для компьютера «Этон»
Джойстик для компьютера «Этон»

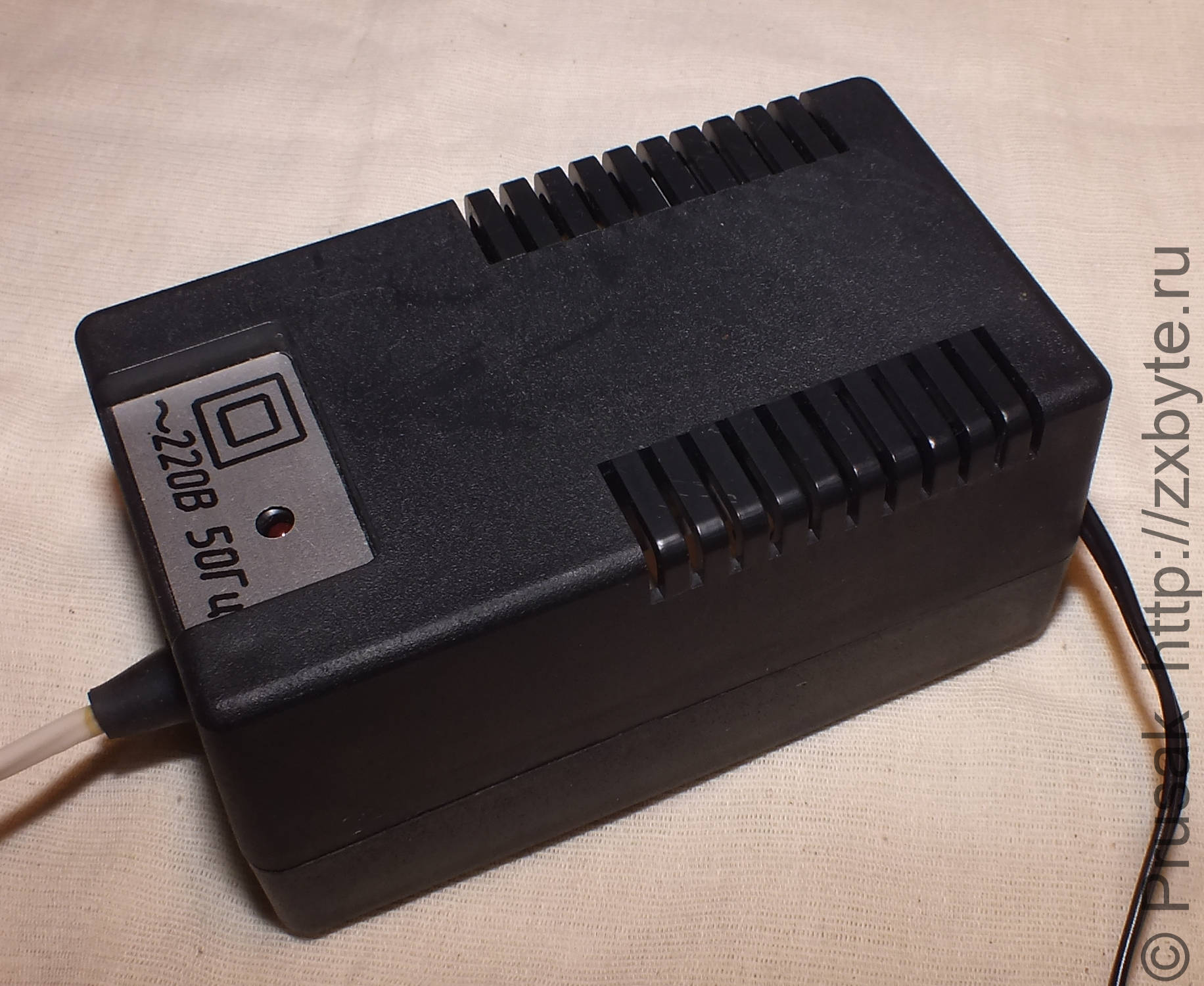

А также источник питания.

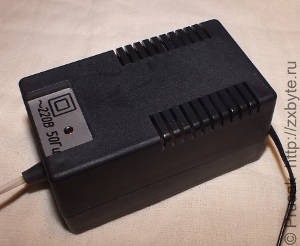

Источник питания компьютера «Этон»
Источник питания компьютера «Этон»
Источник питания компьютера «Этон»

Источник питания собран по трансформаторной схеме:

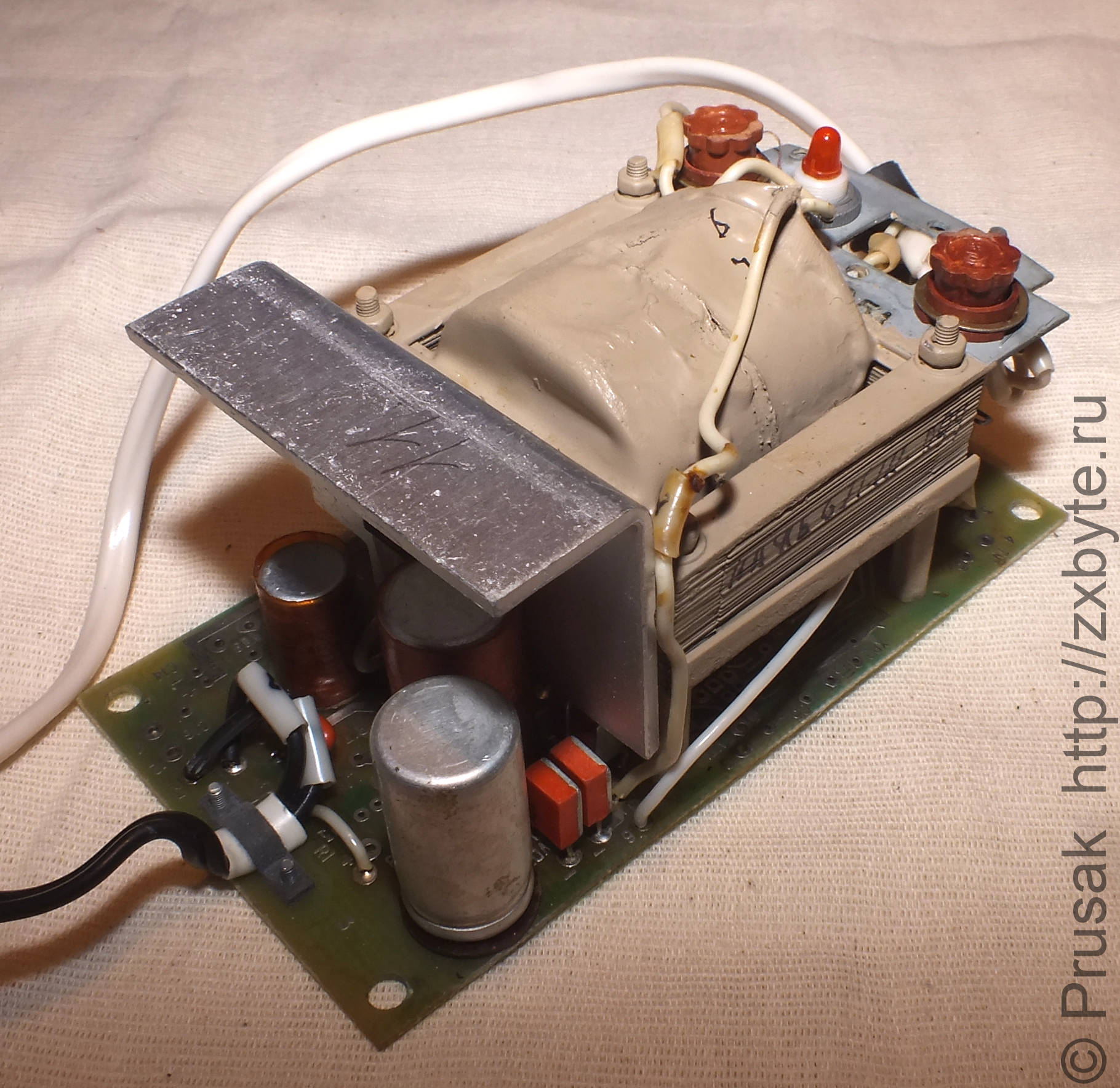

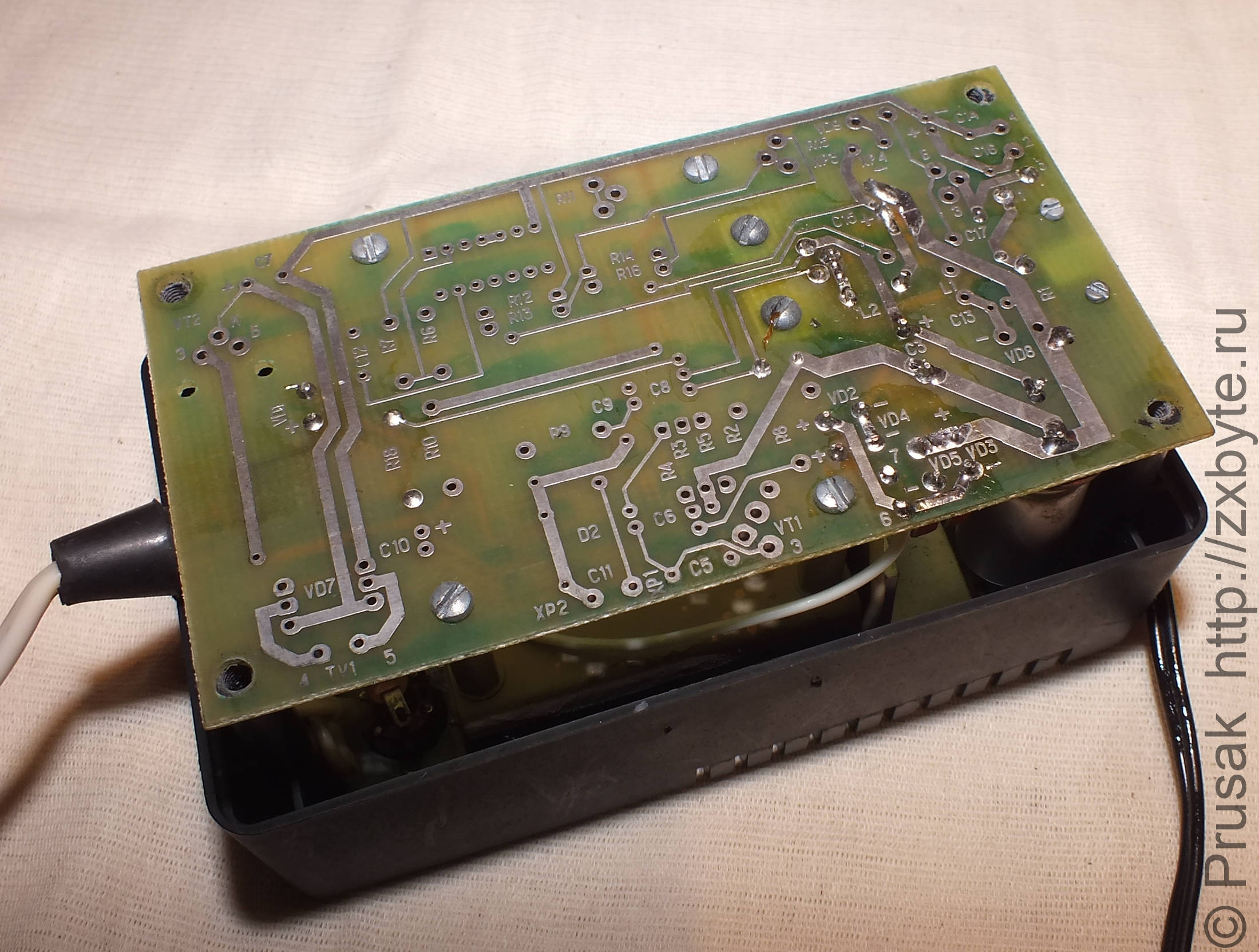

Источник питания изнутри
Источник питания изнутри
Источник питания изнутри
Источник питания изнутри
Источник питания изнутри

Видно, что изначально плата рассчитана под какой-то другой тип источника питания, или это вообще плата от какого-то устройства, расположенного в корпусе совместно с источником питания. Но на плате распаяна только схема стабилизатора на 5В. И то размер радиатора на стабилизаторе мне кажется несколько маловатым.

К сожалению ни схем ни инструкций нет. Если кто-нибудь найдёт таковые и отсканирует, я с радостью помещу тут все документы.
