Подключение контроллера IDE-винчестера

В качестве контроллера винчестера к "Байту" можно без особых трудностей подключить контроллер от Nemo. Этот контроллер описывался много где (например, в электронном журнале ZX-Format #8). Толковое описание можно взять на сайте NedoPC. Схему оттуда можно брать без изменений, за исключением того, что на 2DD1 вместо сигнала /DOS надо завести +5В, и сигнал IORQGE с контроллера винчестера никуда не подключать.

Конструктивно контроллер винчестера выполнен совместно с ROM-диском. Фотографии платы расположены на той же странице, где описание ROM-диска.

Единственный нюанс при работе контроллер винчестера - если в компьютере установлена плата расширения памяти с упрощённой дешифрацией порта #7FFD (обычно он выбирается при A1=0, A15=0), то при выборе портов винчестера может выбираться порт #7FFD со всеми вытекающими последствиями. Поэтому потребуется доработка платы расширения для включения в выбор порта #7FFD значения A2=1.

В прошивке системного ПЗУ для ROM-диска уже есть загрузчик системы iS-DOS с винчестера:

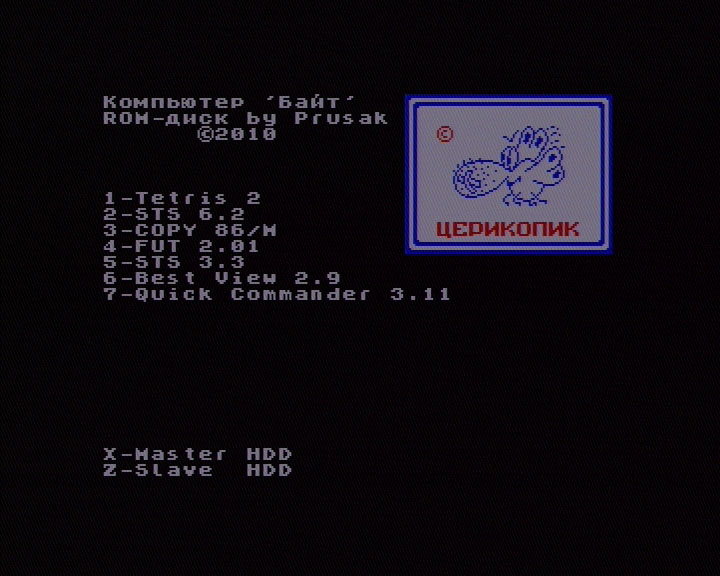

Стартовый экран системного ROM-диска для компьютера ″Байт″
Стартовый экран системного ROM-диска для компьютера ″Байт″

Загрузчик точно такой же, как в компьютере KAY-1024.

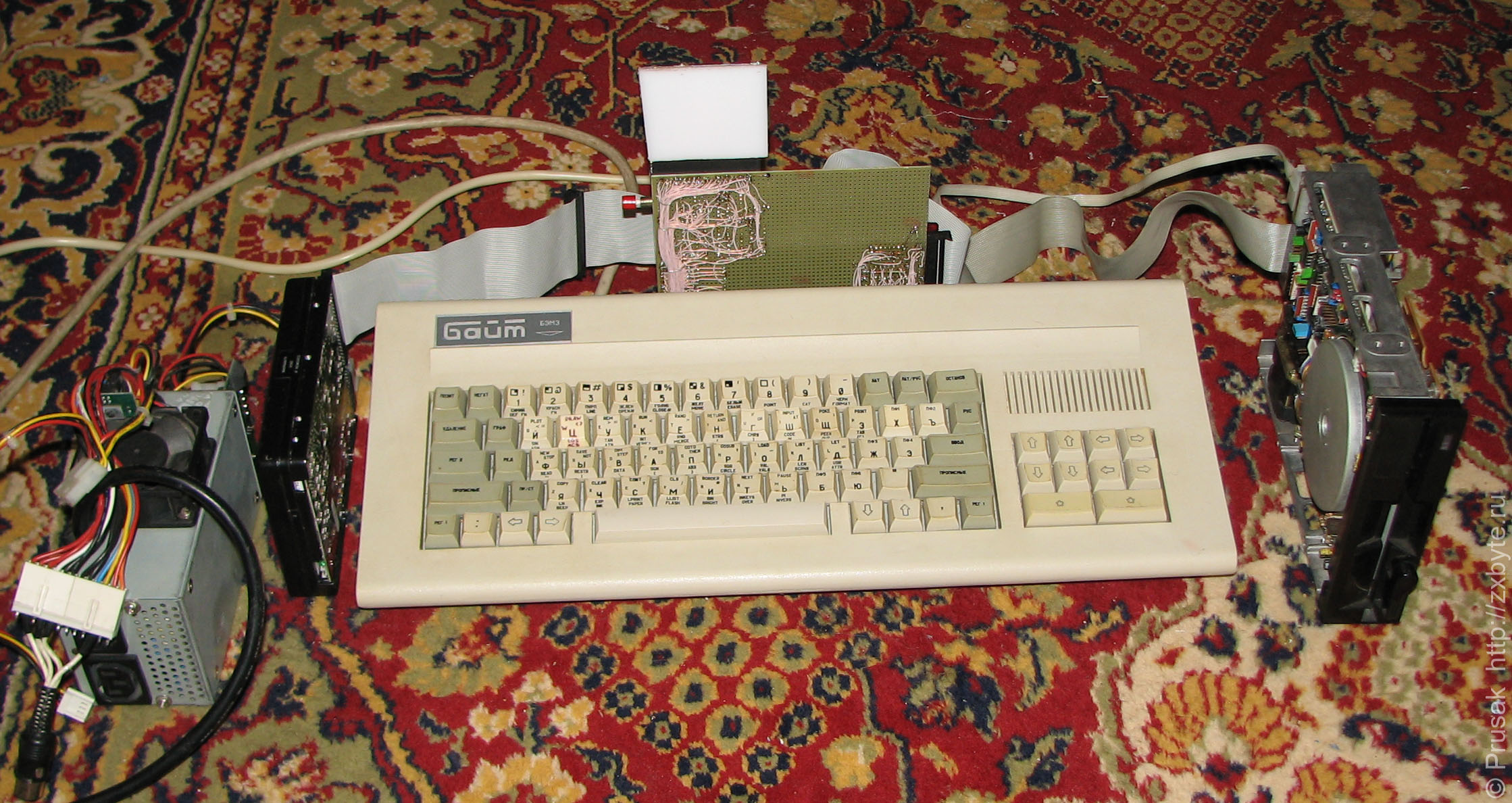

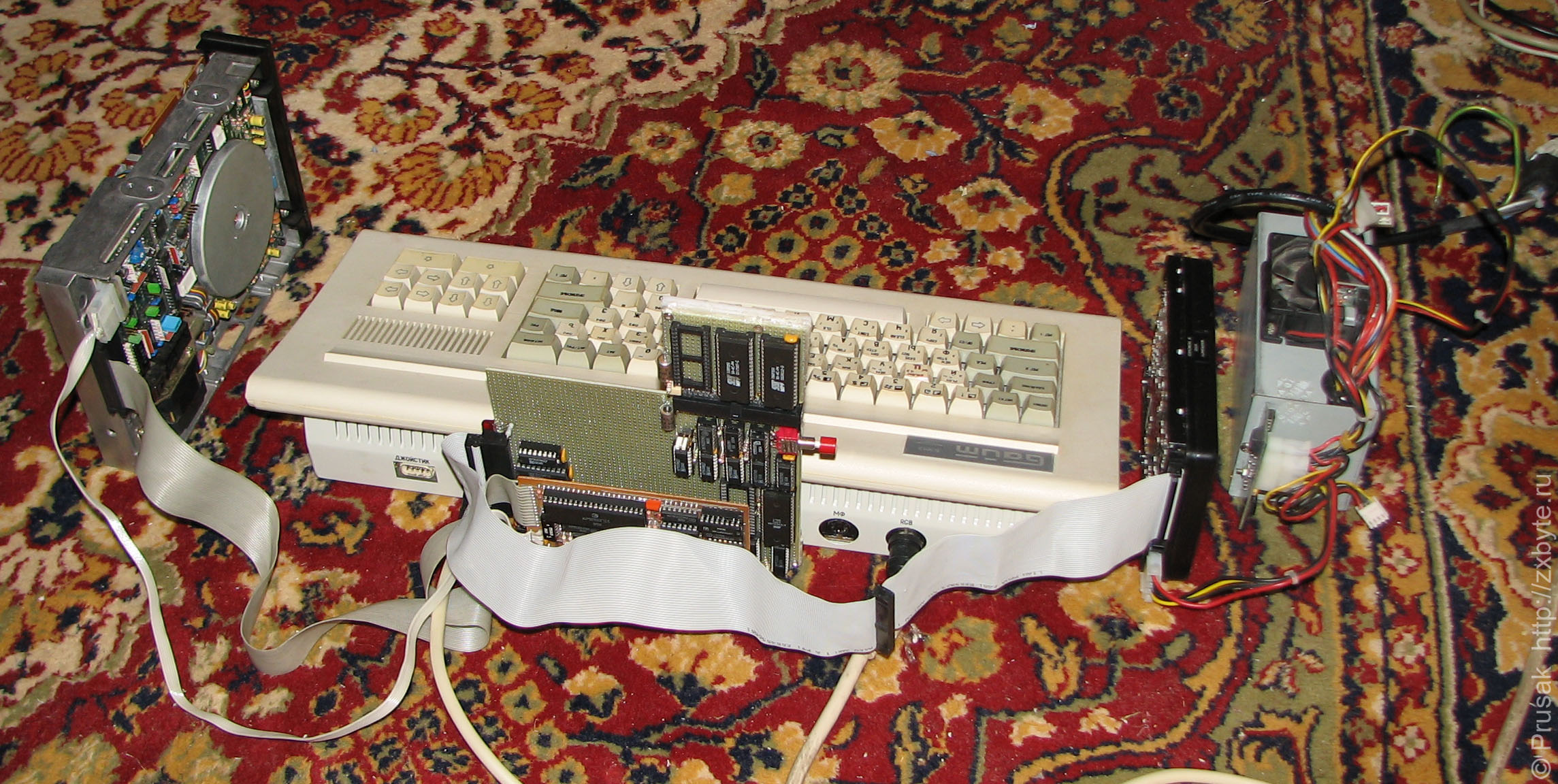

Компьютер ″Байт″ с подключенным винчестером
Компьютер ″Байт″ с подключенным винчестером
Компьютер ″Байт″ с подключенным винчестером
Компьютер ″Байт″ с подключенным винчестером
Компьютер ″Байт″ с подключенным винчестером

Мощности "байтовского" источника питания не хватает для работы винчестера, поэтому винчестер следует питать от внешнего источника питания (например AT или ATX). На фотографиях выше это как раз и сделано.
