Mitsumi D509V2

1,2Мб HD дисковод с возможностью переключения в режим DD.

Фотогалерея

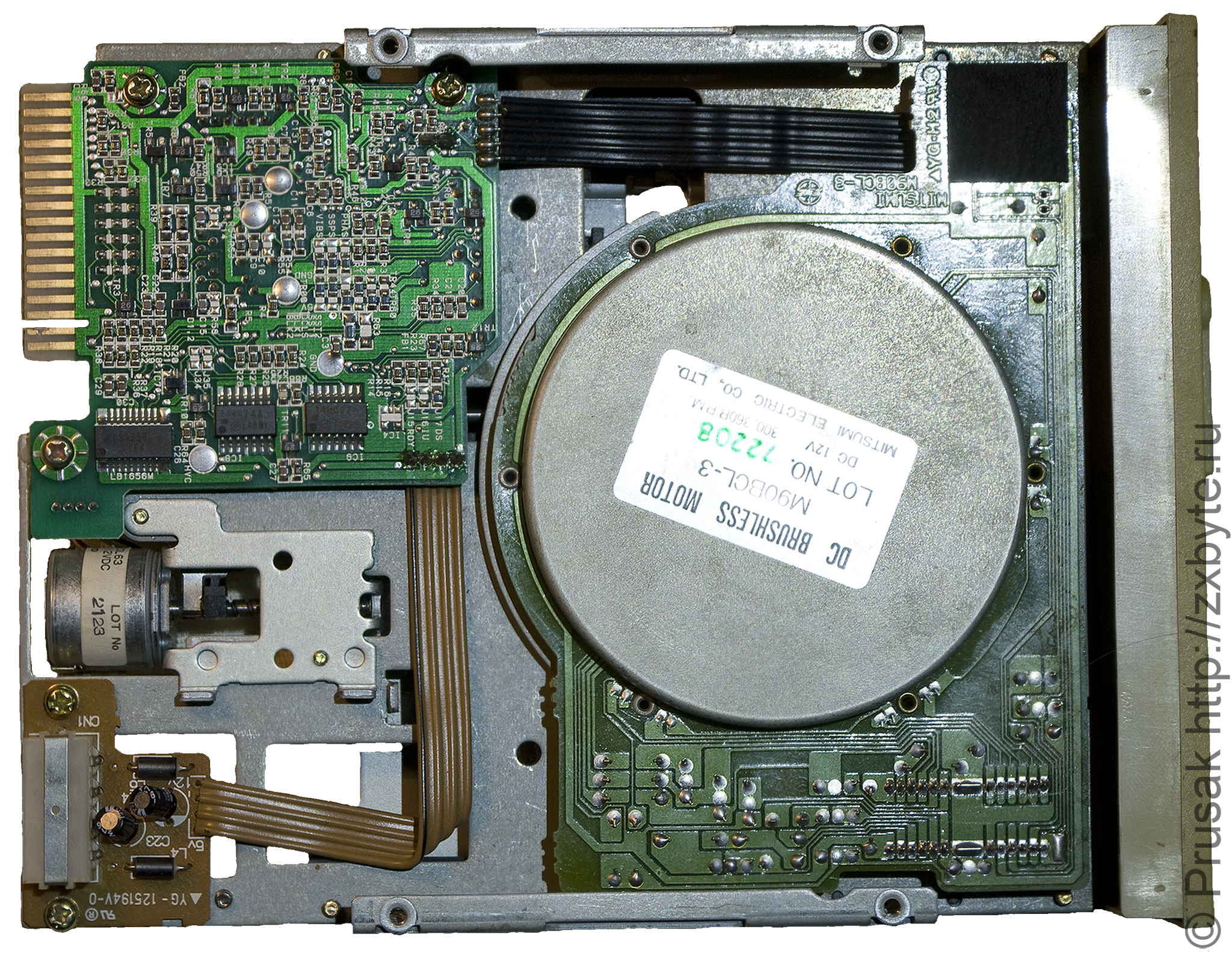

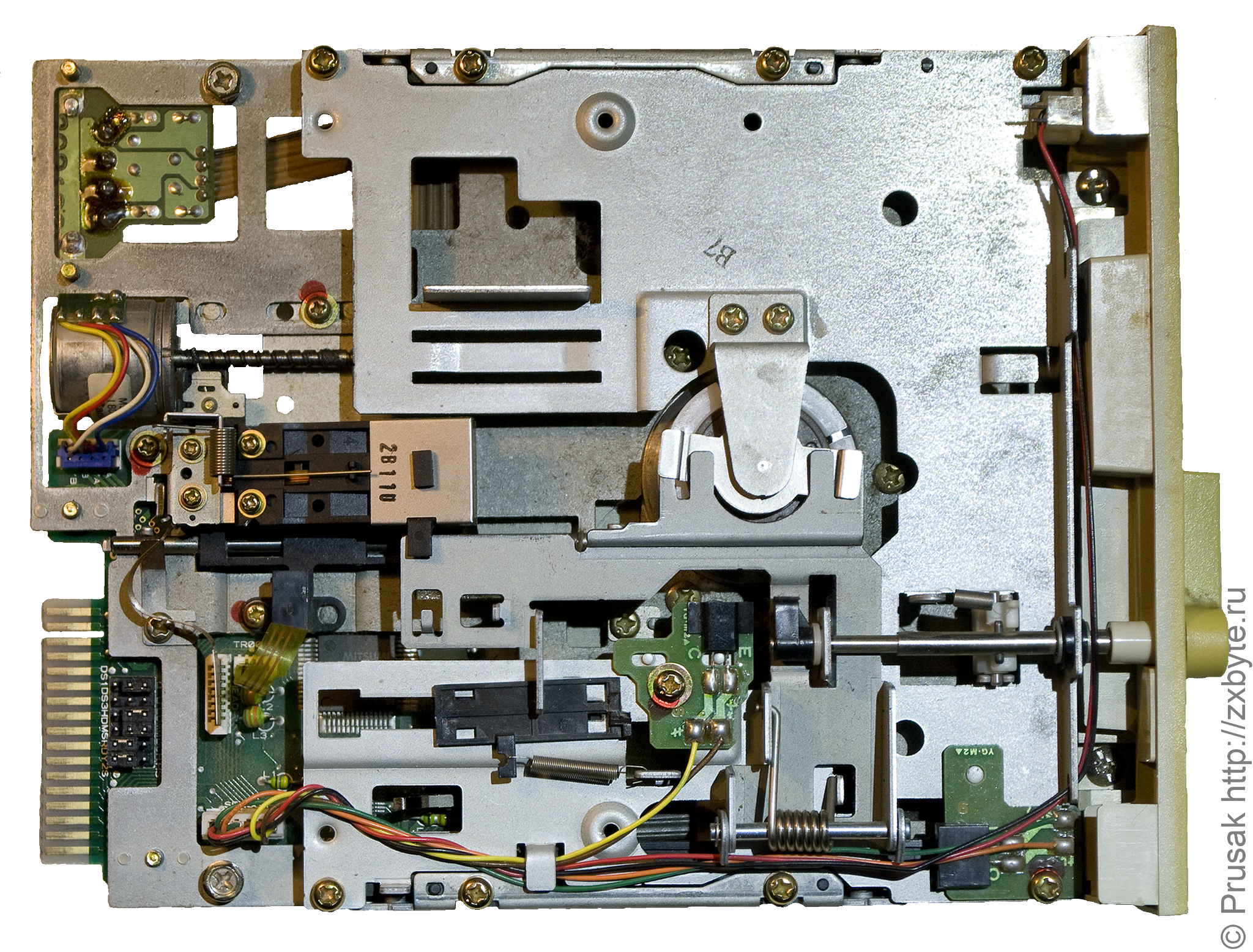

Mitsumi D509V2

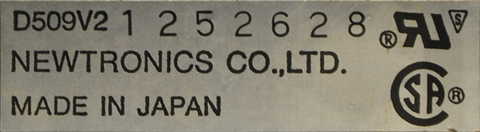

Шильдик Mitsumi D509V2

Mitsumi D509V2
Mitsumi D509V2
Mitsumi D509V2
Mitsumi D509V2

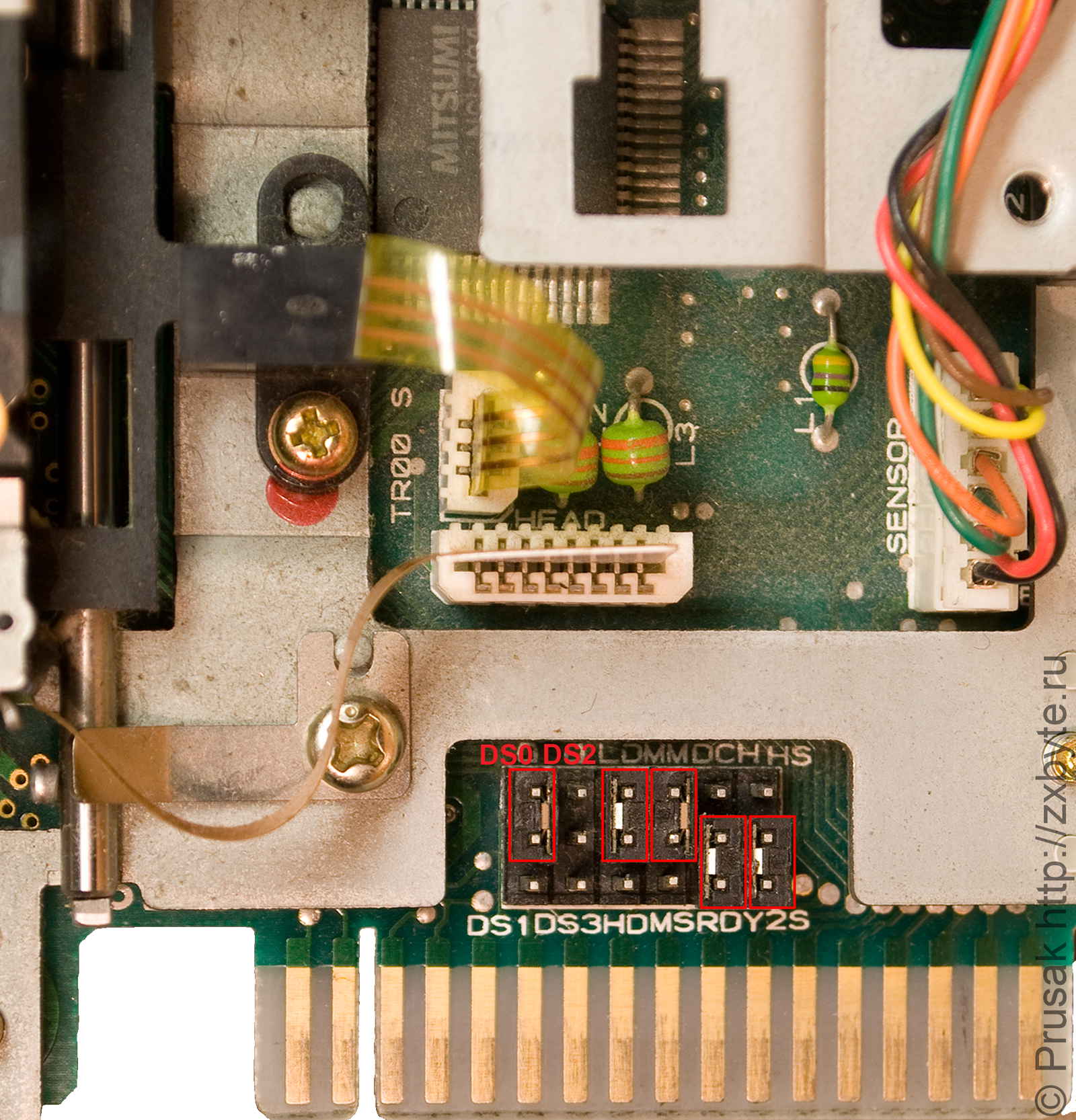

Перемычки дисковода Mitsumi D509V2
Перемычки дисковода Mitsumi D509V2
Перемычки дисковода Mitsumi D509V2

Описание перемычек:

  • DS0,DS1,DS2,DS3 - соответственно выбор накопителя (Drive A - Drive D). Может быть выбран только один накопитель, поэтому недопустима одновременная установка перемычек (к примеру, DS0 и DS2, DS0 и DS3 и т.д.).
  • MS/MM - выбор режима включения мотора шпинделя.

  • MS - двигатель включается при активном уровне сигнала на DS0-DS3;
    MM - двигатель включается при активном уровне сигнала MOTOR (контакт 16 интерфейсного разъёма).

    Для работы привода с ZX-Spectrum эти перемычки особой роли играть не должны. Я пробовал экспулатировать этот дисковод на "Байте" при обоих положениях перемычек MS/MM - никакой разницы, работает и так и этак.

  • RDY/DCH - выбор назначения сигнала на выходе 34 интерфейсного разъёма:

  • RDY - вырабатывается сигнал готовности привода (для работы на некоторых клонах ZX-Spectrum требуется именно этот сигнал, но для основной массы клонов сигнал не имеет значения, т.к. он просто-напросто никуда не подключен);
    DCH - вырабатывается сигнал Disk Change (при смене диска в приводе). Для подключения к PC на приводе нужно установить именно эту перемычку!

  • 2S/HS - выбор режима DD/HD.

  • Самая важная перемычка при подключении привода к ZX-Spectrum.
    HS - намертво включает режим HD (360 об/мин диска);
    2S - включает возможность работы как в DD, так и в HD. Переключение между этими двумя режимами осуществляется сигналом на 2-м контакте интерфейсного разъёма дисковода. Полярность сигнала переключения задаётся ещё одной перемычкой:

  • LD/HD - определяет полярность сигнала включения режима HD (360 об/мин):
    LD - режим HD включается при лог.0 на контакте 2 интерфейсного разъёма дисковода;
    HD - режим HD включается при лог.1 на контакте 2 интерфейсного разъёма дисковода;
  • Исходя из вышесказанного для подключения дисковода к ZX-Spectrum нужно установить следующую конфигурацию перемычек:
    DS0-DS3 - ставим по своему вкусу в зависимости от того каким "номером" подключен дисковод. Если он единстственный, то ставим DS0;
    MS/MM - пофигу. Можно поставить, к примеру, как MM.
    RDY/DCH - лучше поставить как RDY на случай если у вас хитрый контроллер дисковода, который внезапно учитывает при своей работе сигнал готовности привода;
    2S/HS, LD/HD - однозначно ставим 2S и в подавляющем большинстве случаев ставим LD. При этом режим DD будет включаться даже если в контроллере дисковода сигнал на контакте 2 интерфейсного разъёма привода вообще не подключен. Дело в том, что в дисководе этот сигнал "притянут" через резистор к +5В, таким образом на нём будет лог.1. Однако в случае использования, к примеру, фирменного BDI у него на контакт 2 разъёма подаётся лог.0, поэтому надо установить перемычку HD.

    Перемычки могут быть выставлены, например, как на фото ниже (дисковод при этом выставлен как Drive A):

    Конфигурация перемычек Mitsumi D509V2 при подключении к ZX-Spectrum
    Конфигурация перемычек Mitsumi D509V2 при подключении к ZX-Spectrum
    Конфигурация перемычек Mitsumi D509V2 при подключении к ZX-Spectrum
