NEC FD1155C

1,2Мб HD дисковод с возможностью переключения в режим DD.

Дисковод довольно старый (описанный экземпляр произведен в сентябре 1986 года) и тяжёлый (1,4кг). Советские приводы и то легче. Имеет электромагнит для опускания головки на диск.

Фотогалерея

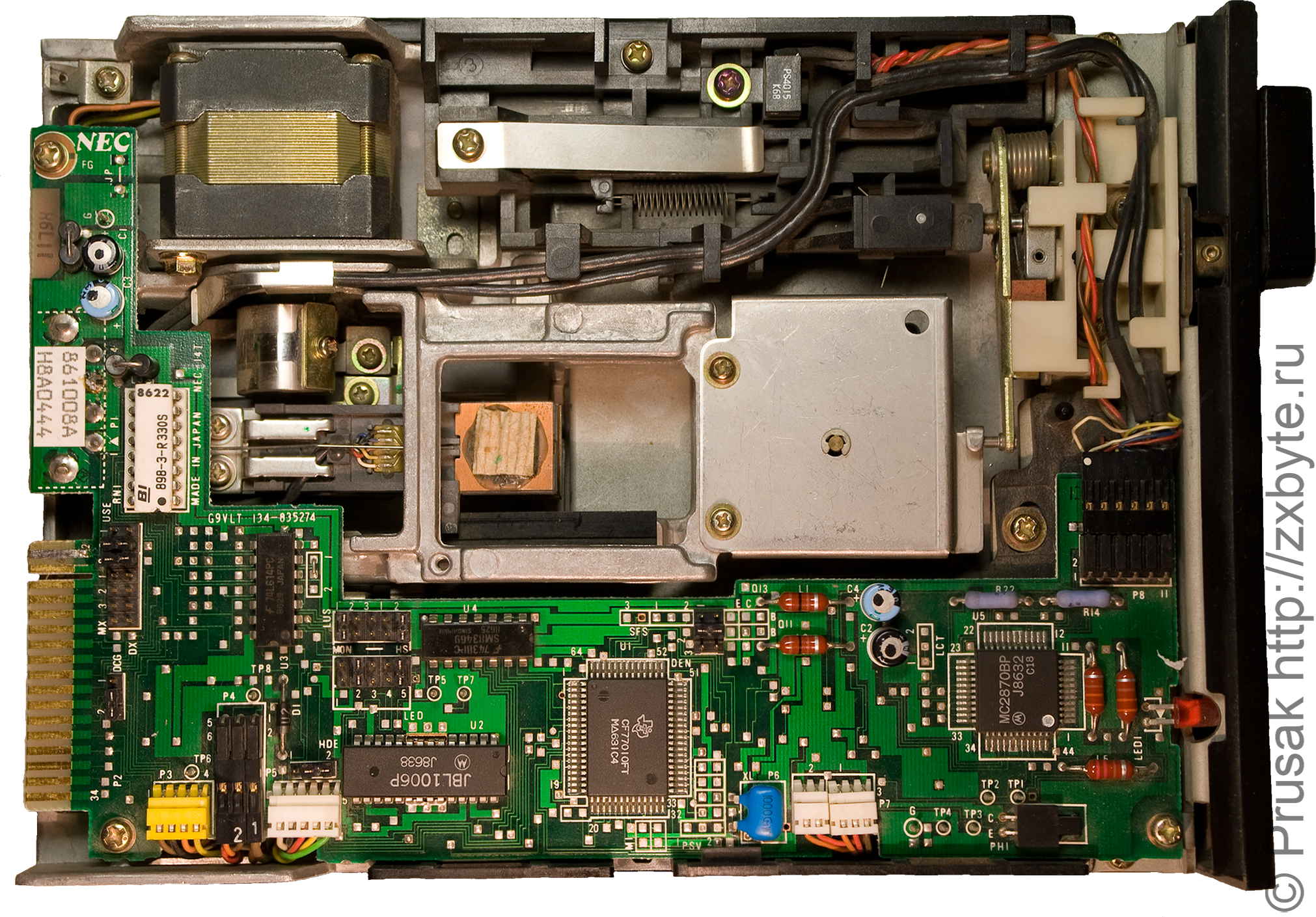

NEC FD1155C

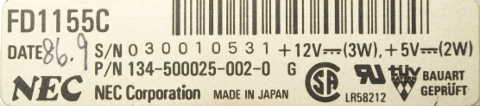

Шильдик NEC FD1155C

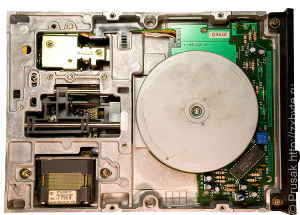

NEC FD1155C
NEC FD1155C
NEC FD1155C
NEC FD1155C

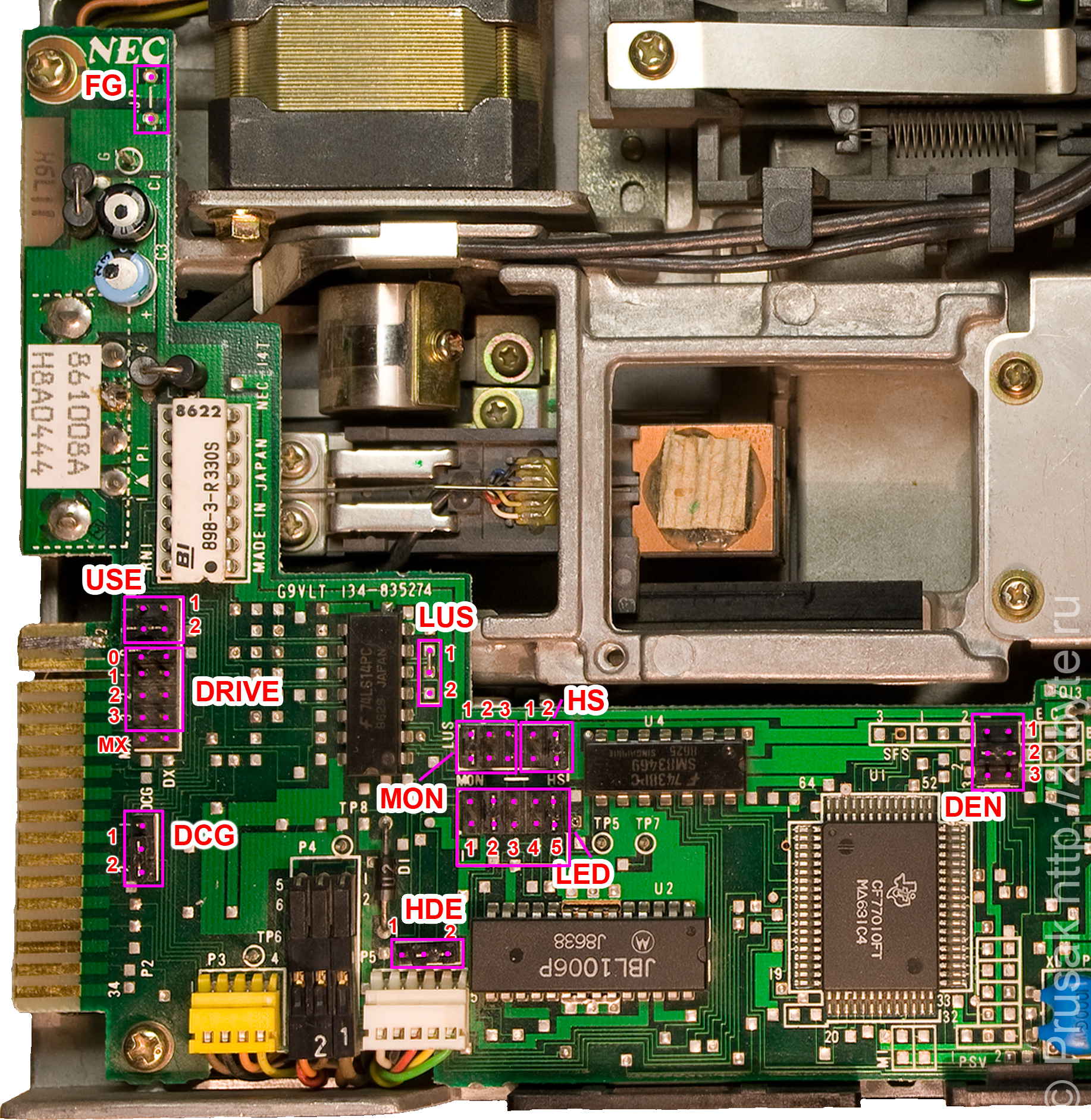

Перемычки дисковода NEC FD1155C
Перемычки дисковода NEC FD1155C
Перемычки дисковода NEC FD1155C

Подробную информации по всем перемычкам я не нашёл, поэтому даю описание тех, которые удалось определить, опираясь на документацию похожих моделей приводов и на метод "тыка" :)

Описание перемычек:

  • DRIVE - выбор накопителя (Drive A - Drive D). Соответственно перемычка 0 ставит накопитель как Drive A, перемычка 1 - как Drive B и т.д.
  • USE - управление магнитом для опускания головки на диск.

  • Перемычка должна быть установлена в положение 2. При установке в положение 1 или отсутствии перемычки электромагнит не работает, соответственно чтения/записи на диск не будет.

  • DCG - выбор назначения сигнала на выходе 34 интерфейсного разъёма:

  • 1 - вырабатывается сигнал готовности привода (для работы на некоторых клонах ZX-Spectrum требуется именно этот сигнал, но для основной массы клонов сигнал не имеет значения, т.к. он просто-напросто никуда не подключен);
    2 - вырабатывается сигнал Disk Change (при смене диска в приводе). Для подключения к PC на приводе нужно установить именно эту перемычку!

  • HDE - выбор режима DD/HD.

  • 1 - намертво включает режим HD (360 об/мин диска), при этом положение перемычки DEN не играет никакой роли;
    2 - включает возможность работы как в DD, так и в HD. Переключение между этими двумя режимами осуществляется сигналом на 2-м контакте интерфейсного разъёма дисковода. Полярность сигнала переключения задаётся перемычкой DEN:

  • DEN - определяет полярность сигнала включения режима HD/DD:

  • 1 - HD при лог.1 на 2-м контакте интерфейсного разъёма, DD - при лог.0 на 2-м контакте интерфейсного разъёма;
    2 - HD при лог.0 на 2-м контакте интерфейсного разъёма, DD - при лог.1 на 2-м контакте интерфейсного разъёма;
    3 - всегда включен режим HD.

  • MON - определяет условия раскручивания диска в приводе:

  • 1 - по сигналу Motor On;
    2 - при условии загрузки головки (HS);
    3 - по сигналу Drive 0 - Drive 3.
    На практике привод нормально работает на ZX-Spectrum только при установке перемычки в положение 1.

  • HS - выбор состояния загрузки головки (?):

  • При работе привода с ZX-Spectrum положение перемычки (1 или 2) не играет никакой роли.

  • LED - управление загоранием светодиода на морде привода. Перемычек тут целых две:

  • 1 и 4 - светодиод загорается при загрузке головки (Head Load);
    1 и 5 - светодиод загорается при загрузке головки (Head Load) + активный сигнал Drive Select;
    2 и 4 (а также 2 и 5) - светодиод загорается при активном сигнале Drive Select;
    3 и 4 - светодиод загорается при выработке сигнала Ready;
    3 и 5 - светодиод загорается при активном сигнале Drive Select + Ready;

  • LUS - назначение перемычки неизвестно. В данном экземпляре привода перемычка была жёстко запаяна в положение 1.

  • JP - замыкает корпус дисковода и "землю" схемы.

  • В данном экземпляре привода перемычка вообще не была задействована (не запаяны штыри для неё).

  • MX - назначение перемычки неизвестно.

  • Рядом с ней есть незапаянная перемычка DX.

    Исходя из вышесказанного для подключения дисковода к ZX-Spectrum нужно установить следующую конфигурацию перемычек:
    Drive - ставим по своему вкусу в зависимости от того каким "номером" подключен дисковод. Если он единстственный, то ставим в положение 0;
    HS - пофигу.
    DCG - лучше поставить в положение 1 на случай если у вас хитрый контроллер дисковода, который внезапно учитывает при своей работе сигнал готовности привода;
    HDE - ставим в положение 2;
    DEN - в положение 2 в том случае, если у вас контроллер BDI ничего не подаёт на 2-й контакт интерфейсного разъёма дисковода (или подаёт туда лог.1). Если контроллер выдаёт лог.0 на этот контакт, то ставим перемычку в положение 1.
    MON - ставим в положение 1 (раскрутка диска по сигналу Motor On);
    LED - ставим две перемычки в положения 2 и 5 (светодиод на морде привода будет загораться по сигналу Drive Select).

    Перемычки могут быть выставлены, например, как на фото ниже (дисковод при этом выставлен как Drive A):

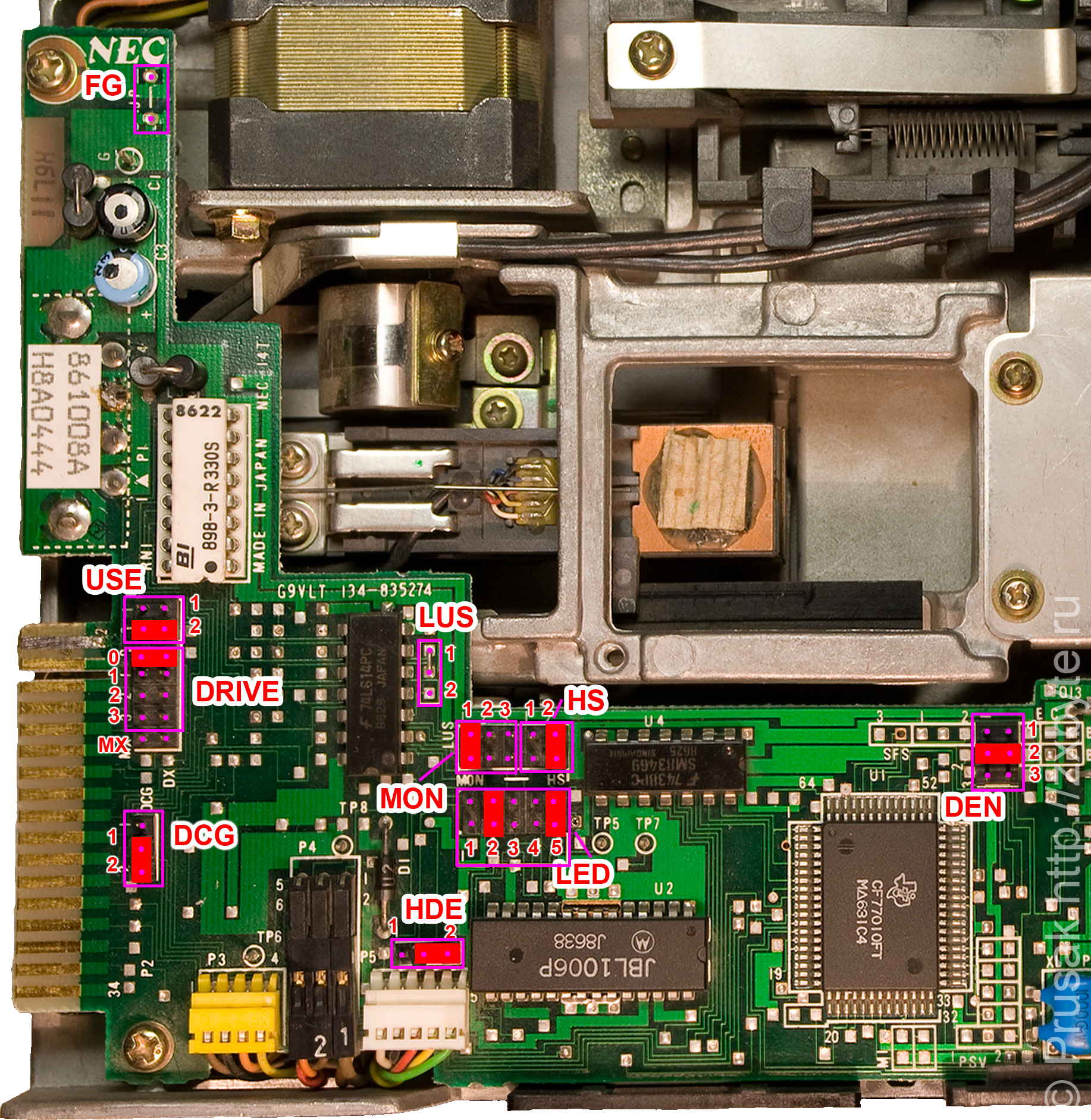

    Конфигурация перемычек NEC FD1155C при подключении к ZX-Spectrum
    Конфигурация перемычек NEC FD1155C при подключении к ZX-Spectrum
    Конфигурация перемычек NEC FD1155C при подключении к ZX-Spectrum
