Спектрум-совместимый компьютер "Пик"

Компьютер выпускался Винницким ПО "Терминал". Ранее завод был широко известен на весь Союз как производитель дисплеев.

Технические характеристики:
- ОЗУ 64К;
- ПЗУ 16КБ;
- Процессор Z80A (компьютер нетурбирован);
- Внешняя память на магнитной ленте;
- Логическая часть схемы выполнена на БМК КА1515ХМ1-216.

Короче говоря, это обычный "классический" советский ZX-Spectrum на БМК. Схема типовая, мало чем отличается от аналогичных компьютеров (к примеру от Ратон-9003).

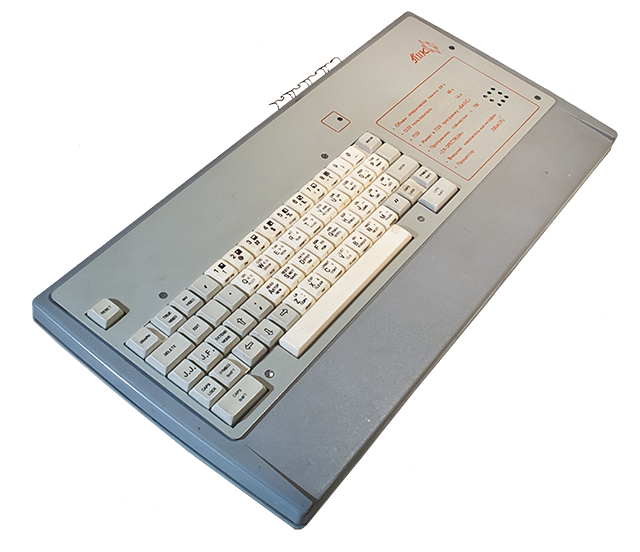

Компьютер «Пик»

Имеющийся экземпляр изготовлен в 1992 году и имеет заводской номер 168.

Компьютер обладает интересным и приятным дизайном. Красивый и качественно сделанный корпус, расширенная герконовая клавиатура. Кнопки нажимаются мягко. Работать за такой клавиатурой очень приятно. Правда, расположение дополнительных клавиш несколько необычно. В особенности это касается курсорных клавиш. Кнопка "RESET" расположена вблизи основных клавиш, и на неё можно случайно нажать при работе. Когда часами пишешь программу или проходишь последний уровень в "Target Renegade", и случайно заденешь "RESET", будет ОЧЕНЬ обидно.

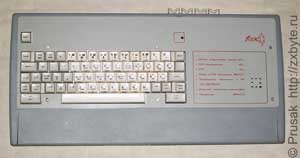

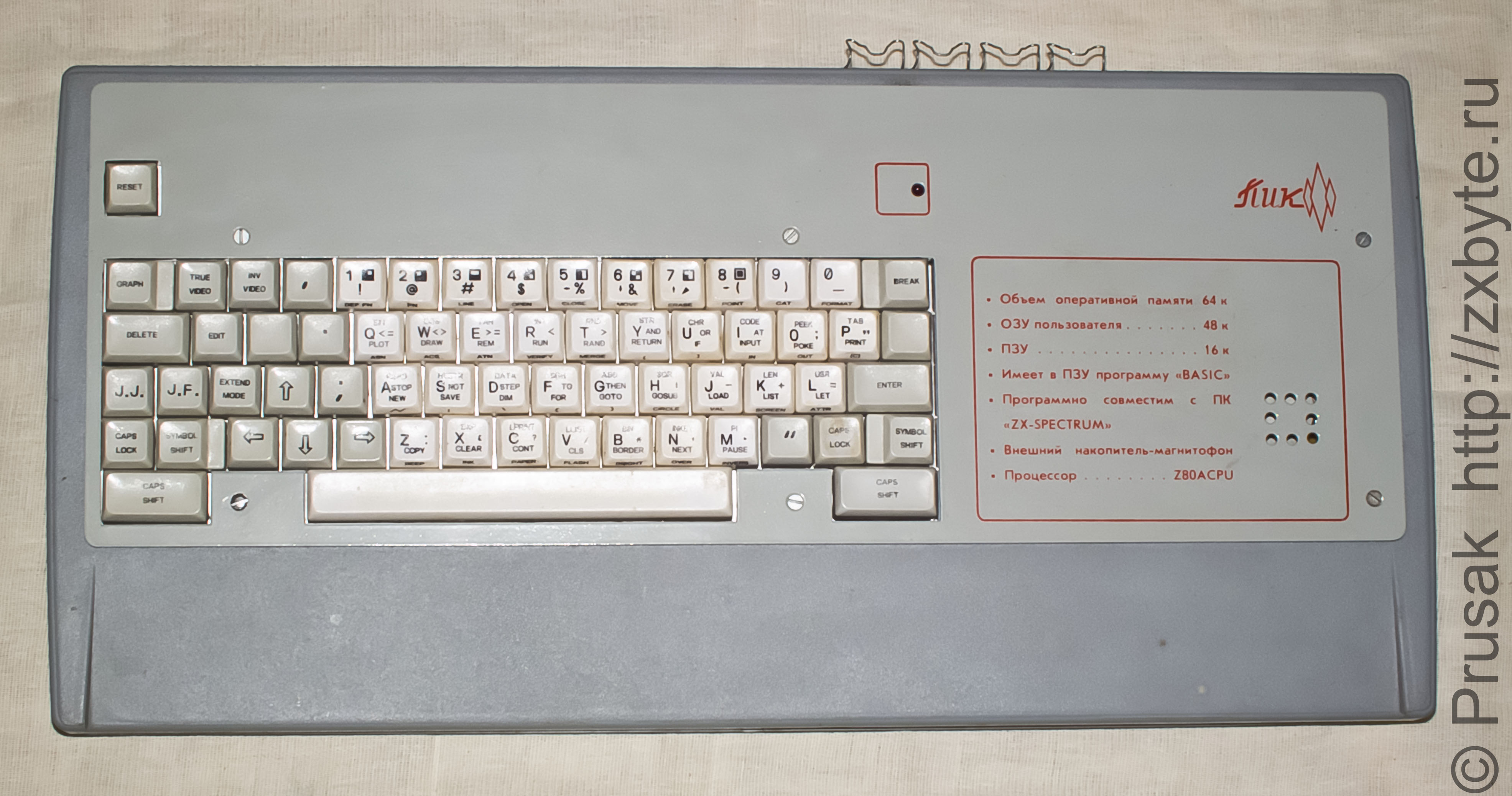

Внешний вид Spectrum-совместимого компьютера ″Пик″
Внешний вид Spectrum-совместимого компьютера ″Пик″
Внешний вид Spectrum-совместимого компьютера ″Пик″

Внутри компьютер сделан аккуратно и качественно. Микросхем мало - БМК, процессор, ОЗУ, ПЗУ и немного микросхем обвязки. В основном это микросхемы, обслуживающие кнопки расширенной клавиатуры.

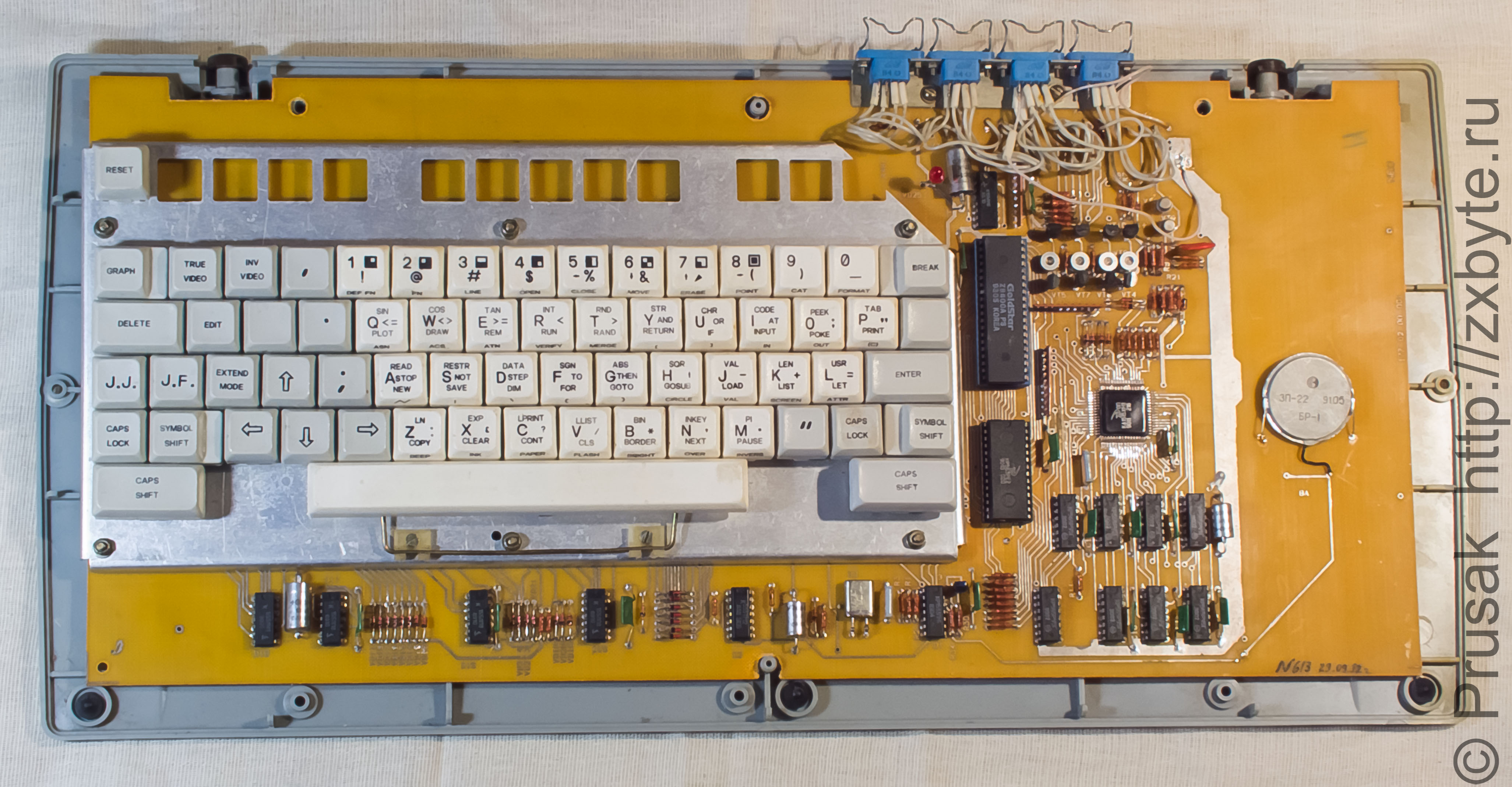

Плата компьютера ″Пик″
Плата компьютера ″Пик″
Плата компьютера ″Пик″

Как говорилось выше, компьютер сделан на БМК КА1515ХМ1-216:

БМК КА1515ХМ1-216
БМК КА1515ХМ1-216
БМК КА1515ХМ1-216

ПЗУ - масочное, КР563РЕ2-020. По содержимому аналогично ПЗУ компьютера "Ратон-9003". При старте выводит надпись "© 1989 DIDAKTIK SKALICA".

Заставка при запуске компьютера «Пик»

Входные и выходные разъёмы в компьютере рассчитаны на использование вилки РШ-2Н:

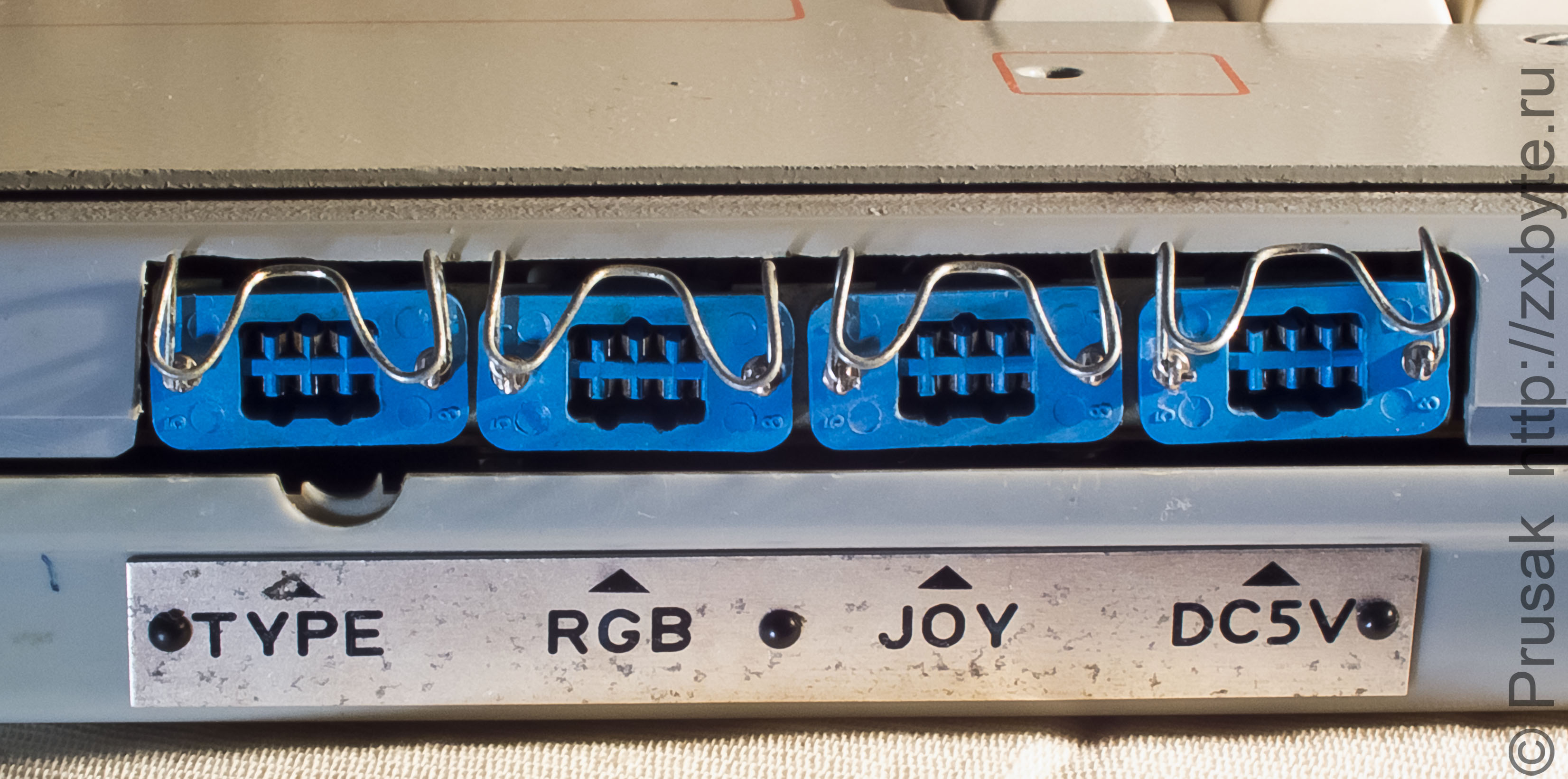

Разъёмы на задней панели компьютера ″Пик″
Разъёмы на задней панели компьютера ″Пик″
Разъёмы на задней панели компьютера ″Пик″

Все разъёмы одинаковы, т.е. можно по ошибке воткнуть разъём "не туда". Это не очень приятно. Компьютер обеспечен комплектом из всех нужных шнуров (питание, видеокабель, магнитофонный шнур и джойстик). Кстати, о джойстике. Он шикарен:

Джойстик для компьютера ″Пик″
Джойстик для компьютера ″Пик″
Джойстик для компьютера ″Пик″

Интерфейс джойстика, как было принято в реализации компьютеров на БМК - Kempston Joystick.

Корпус компьютера имеет возможность установки с регулировкой угла наклона. Для этого предусмотрены выдвигающиеся упоры:

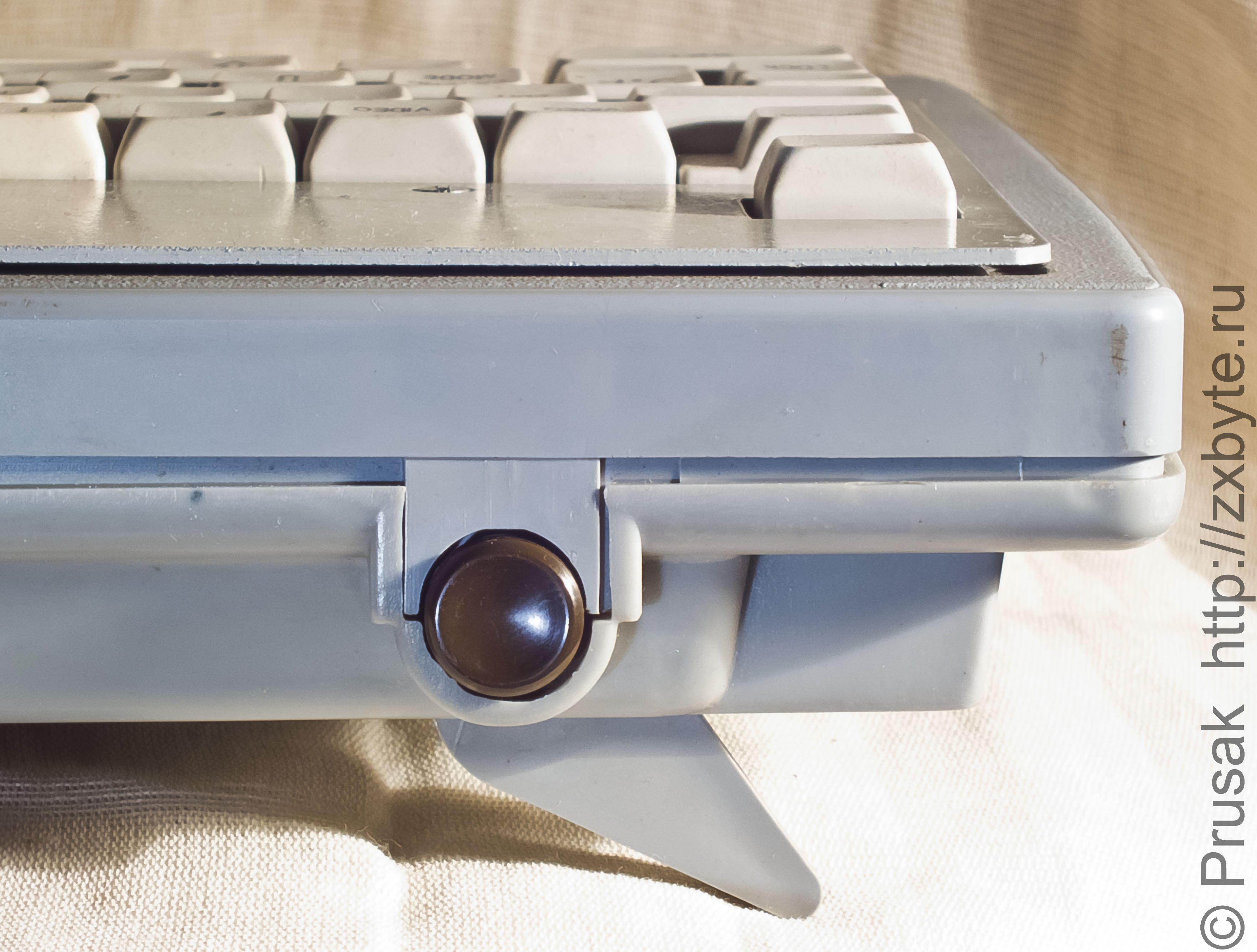

Выдвигающийся упор
Выдвигающийся упор
Выдвигающийся упор

Резюмирую: компьютер производит приятное впечатление. Один из самых красивых клонов Спектрума, которые мне попадались.

Скачать:
Сканированный альбом со схемами компьютера "Пик" и его источника питания
