ПЭВМ "Микроша"

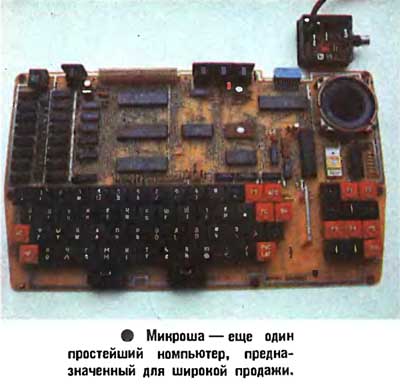

Так уж вышло, что первый персональный компьютер, который я увидел вообще, был "Микроша". Попался он мне на глаза на обложке журнала "Наука и жизнь" №7 за 1987 год:

Компьютер Микроша в журнале Наука и жизнь

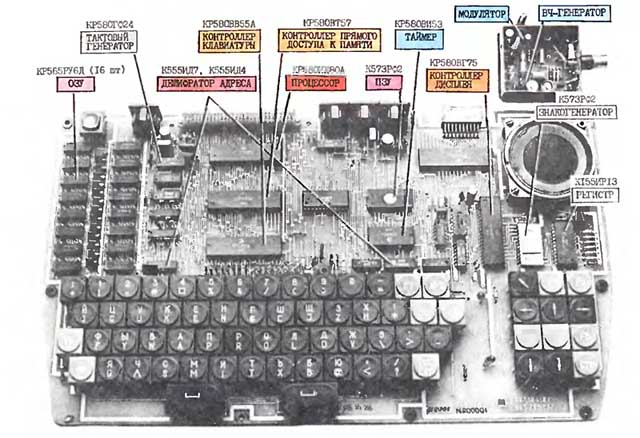

Журнал мне понравился тем, что в нём была фотография платы компьютера с пояснениями, за что отвечает каждый блок:

Плата компьютера Микроша в журнале Наука и жизнь

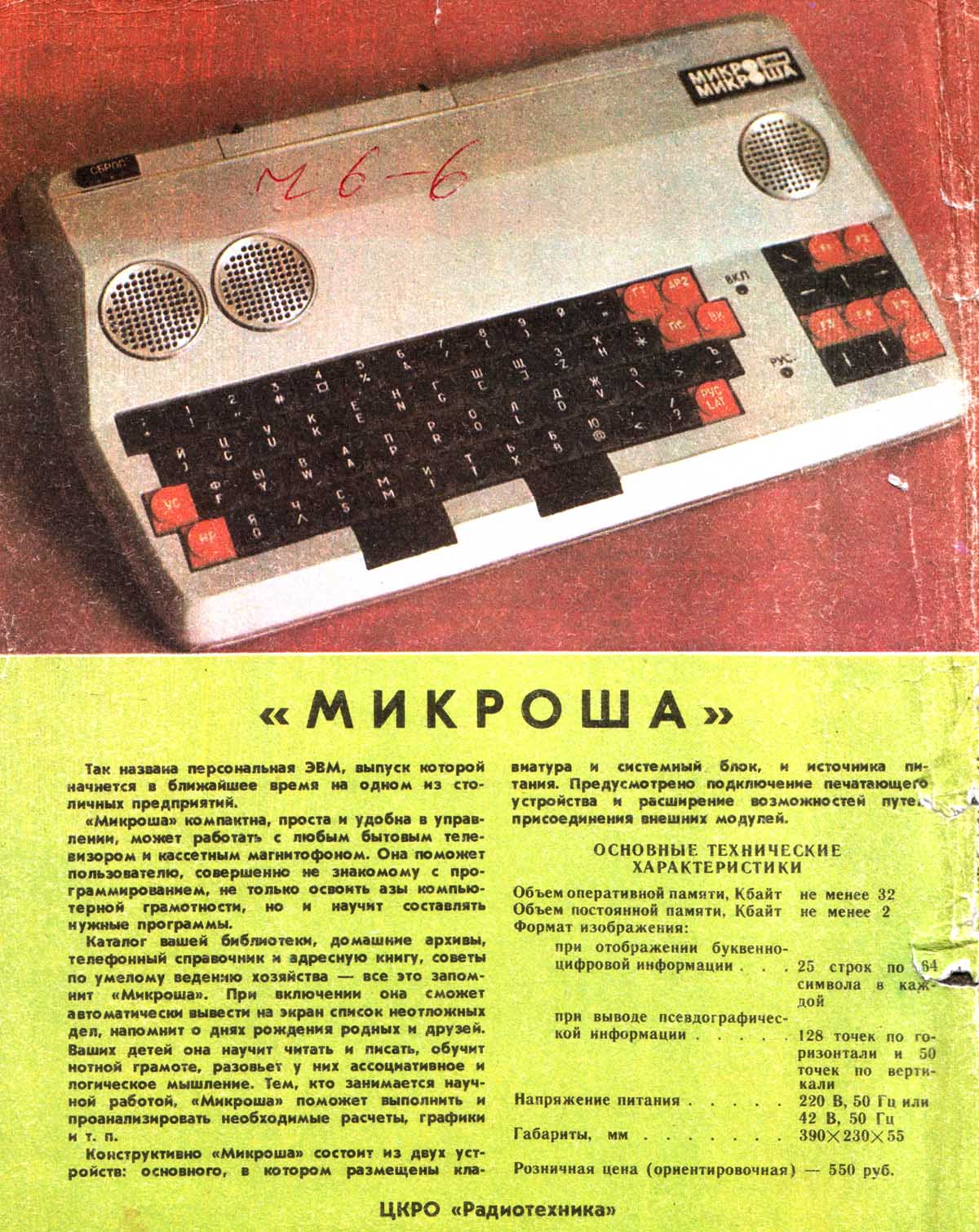

Годом раньше "Микроша" рекламировался в журнале "Радио":

Реклама компьютера Микроша в журнале Радио 1986 №7
Реклама компьютера Микроша в журнале Радио 1986 №7
Реклама компьютера Микроша в журнале Радио 1986 №7

Об истории создания "Микроши" на страницах этого сайта уже повествовалось.

С тех пор очень хотелось приобщиться к этому интересному компьютеру, но как-то не сложилось. Но мир не без добрых людей, и спустя много-много лет у меня появилась плата "Микроши":

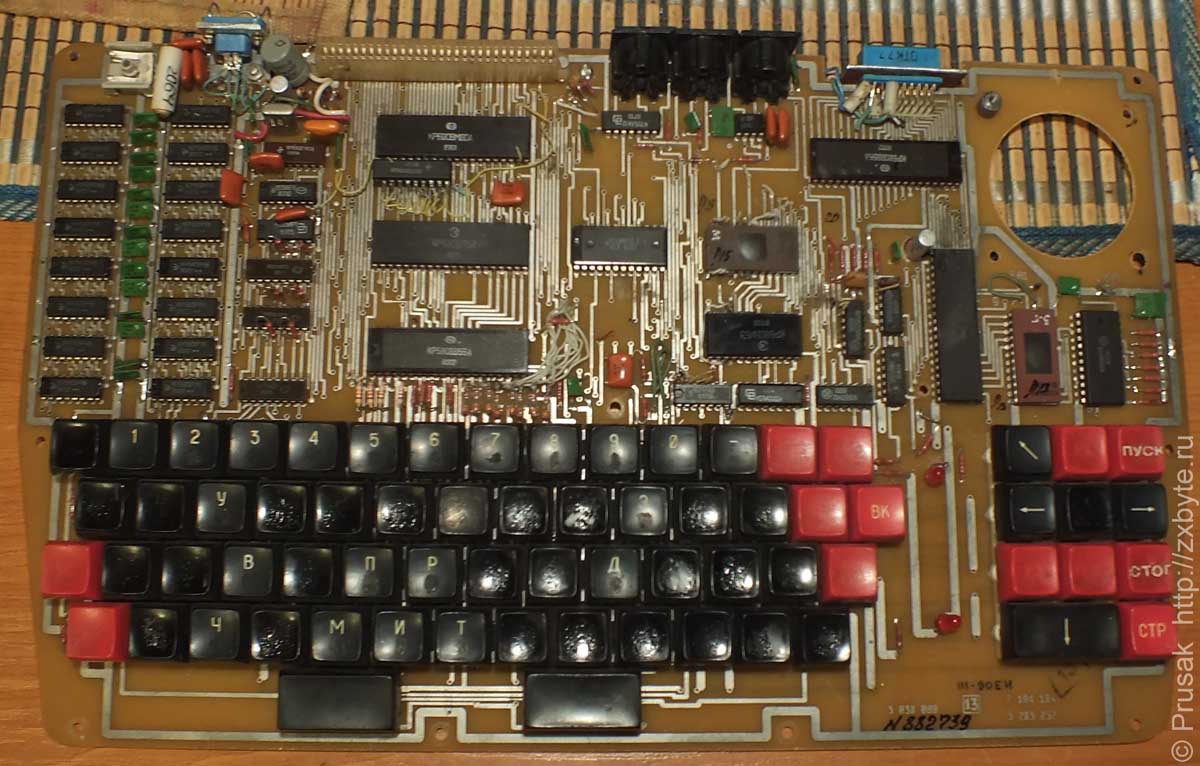

Плата компьютера ″Микроша″
Плата компьютера ″Микроша″
Плата компьютера ″Микроша″

Этот экземпляр компьютера некогда трудился в Академии Наук БССР в качестве технологического контроллера (сбор информации от разных датчиков и т.п.) и был соответствующим образом переделан.

Благодаря имеющейся плате "Микроши" я в свою очередь смог сделать свой небольшой вклад в историю компьютера - в конце этой страницы вы можете скачать схему компьютера, перечерченную в хорошем качестве и монтажный чертёж платы (к слову, монтажного чертежа "Микроши" я никогда не встречал, и поэтому пришлось создавать его самостоятельно).

Скачать:
Статья "Познакомьтесь с Микрошей". Публикация в журнале "Наука и жизнь" 1987 №7
Схема компьютера "Микроша" (чертил сам на основе заводской схемы)
Расположение элементов на плате "Микроши"
