Дисковод МС5311

DS,DD, 80 дорожек. Электромагнит для верхней головки. После смазки и юстировки обычно начинает работать тихо и хорошо.

С ZX-Spectrum работает без проблем.

Фотогалерея

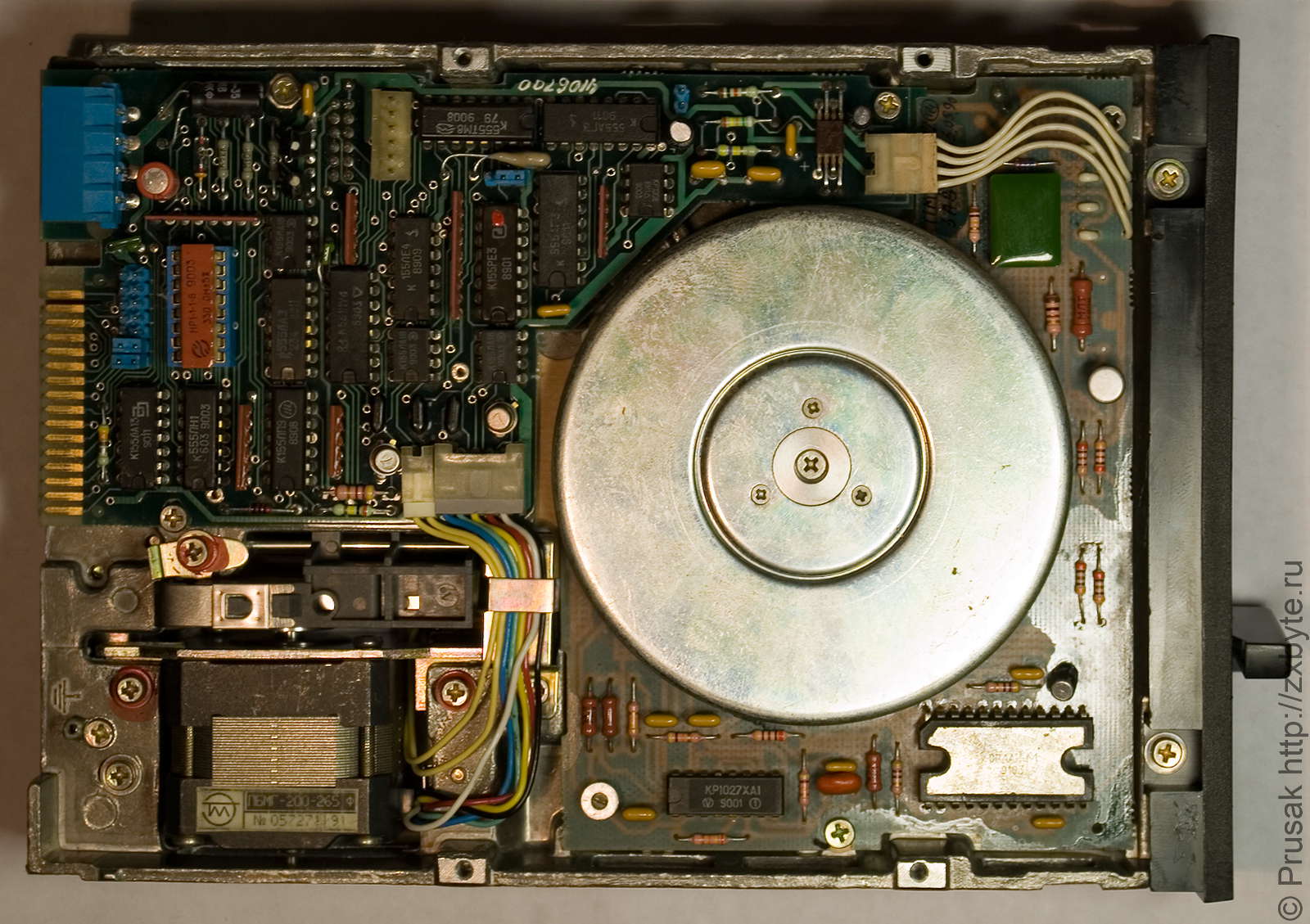

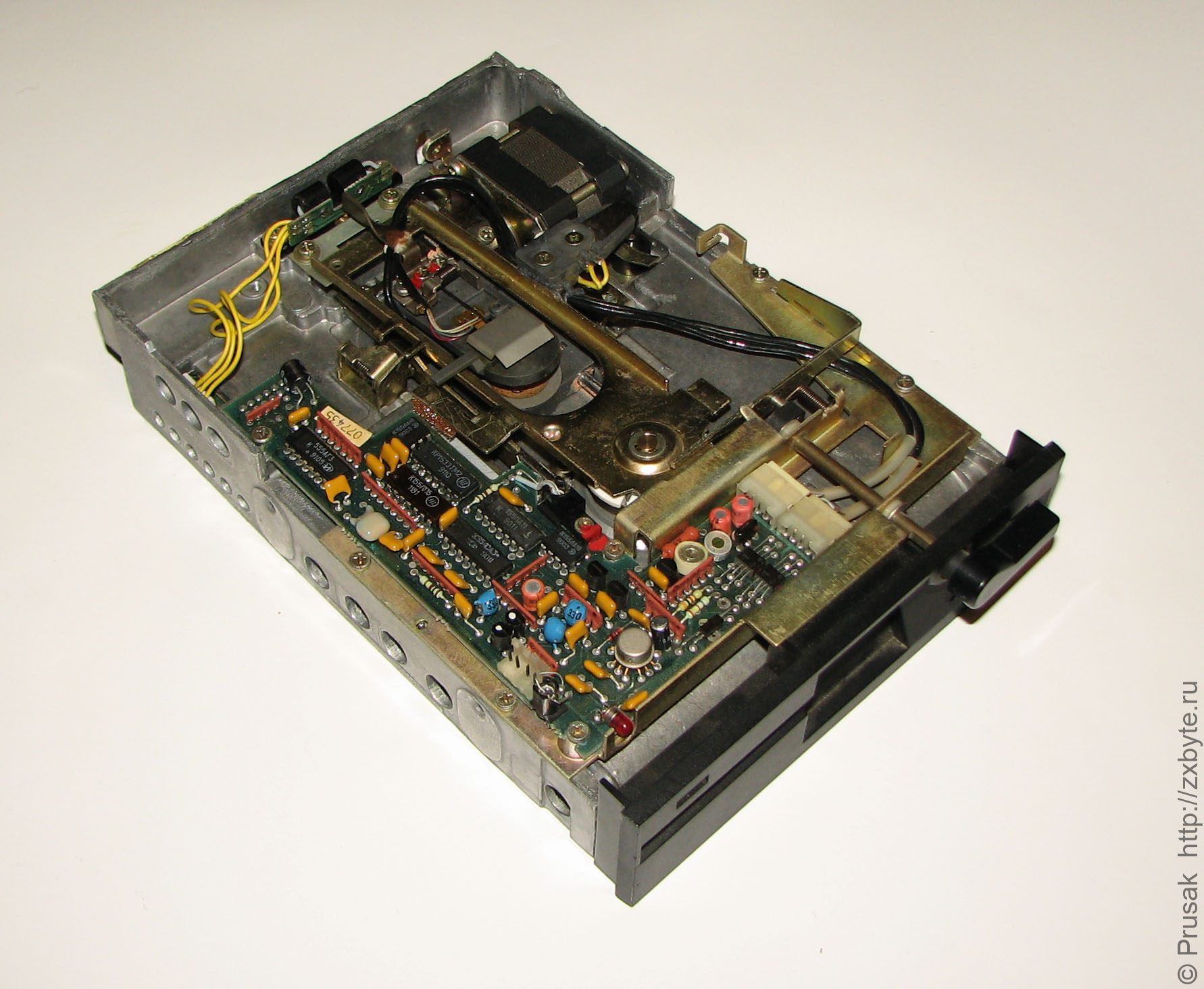

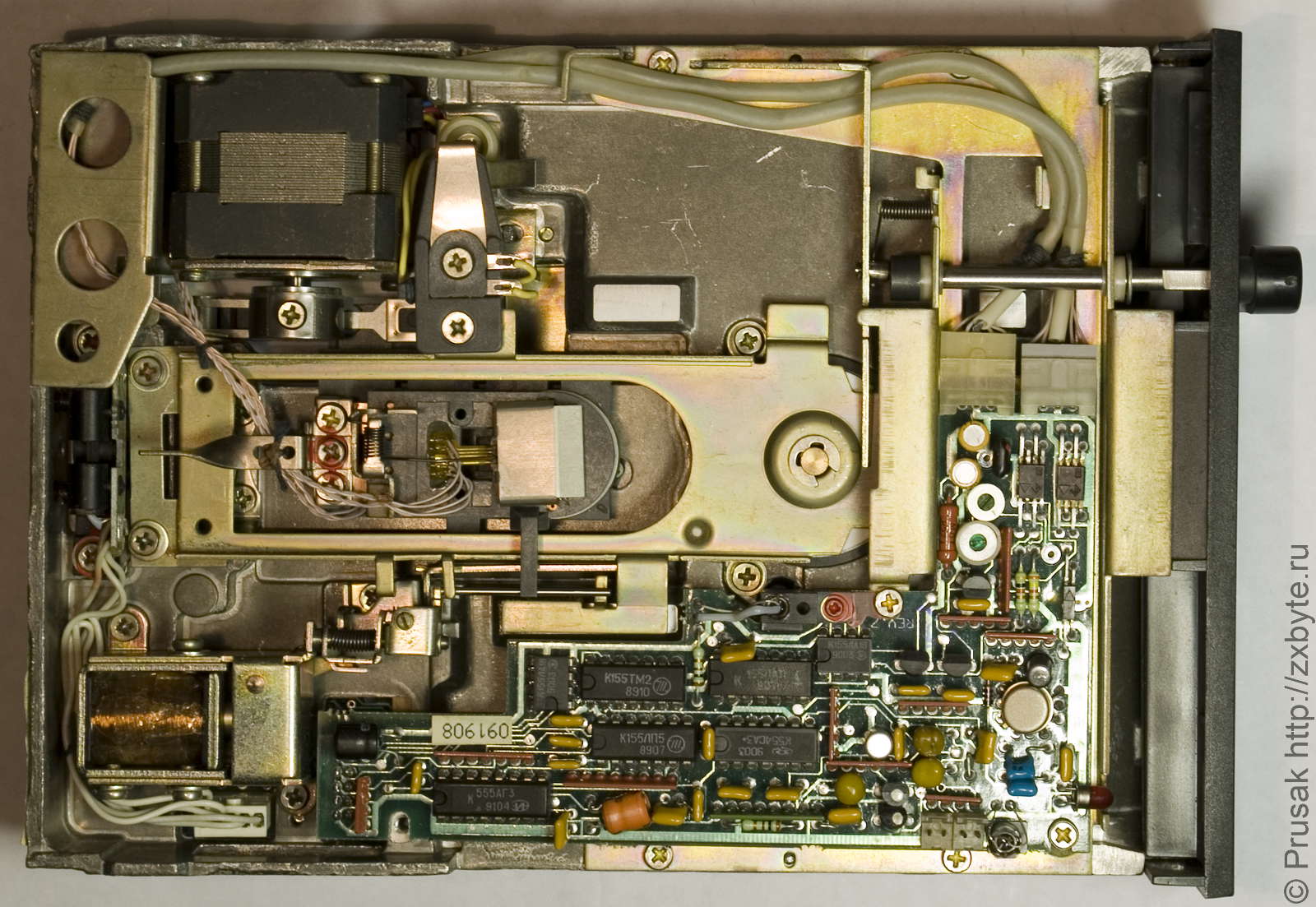

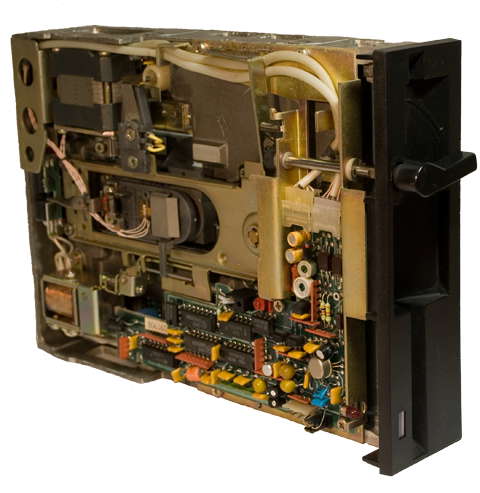

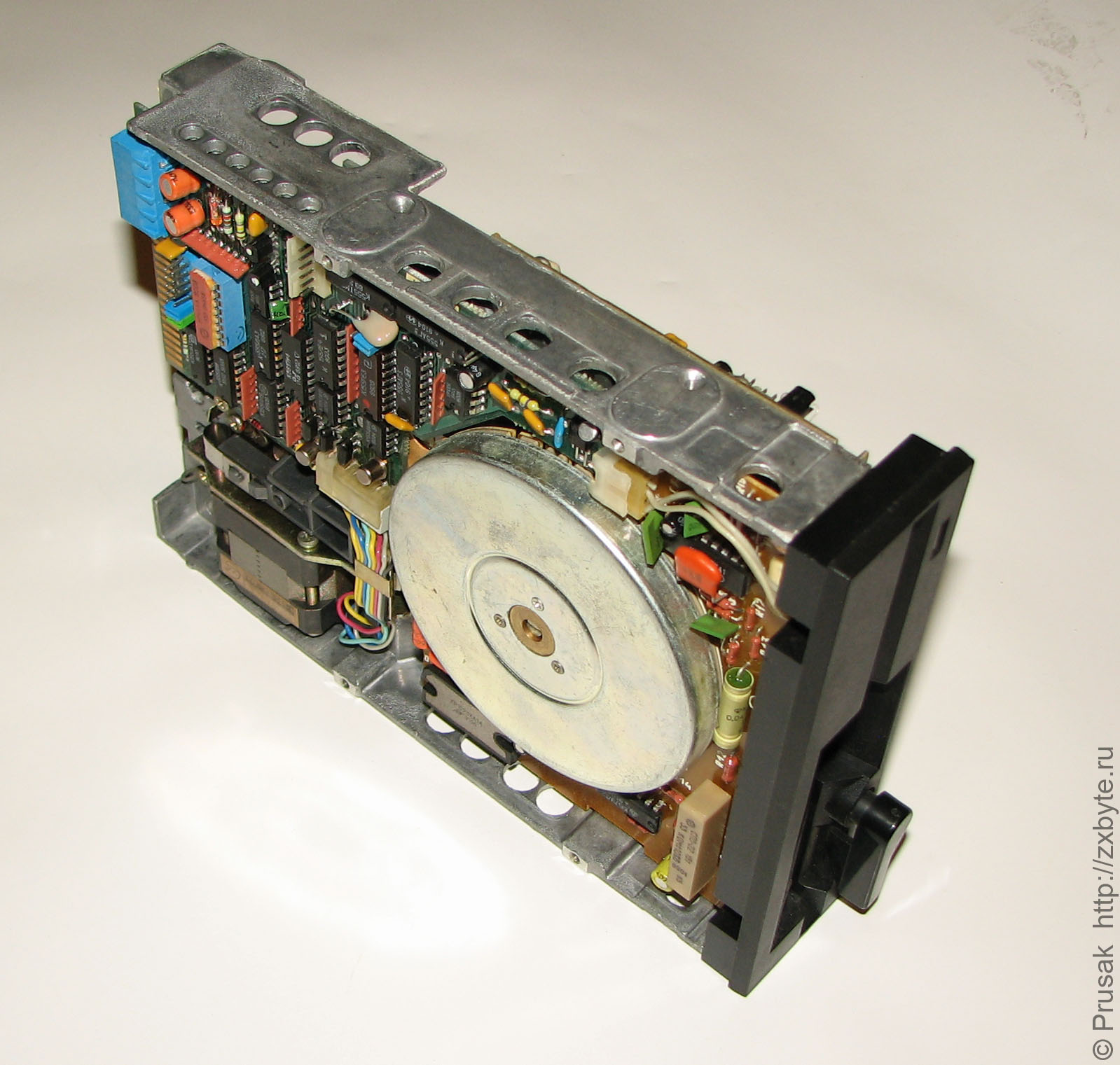

Дисковод МС5311

Дисковод МС5311
Дисковод МС5311
Дисковод МС5311
Дисковод МС5311
Дисковод МС5311

Дисковод МС5311
Дисковод МС5311
Дисковод МС5311
Дисковод МС5311
Дисковод МС5311

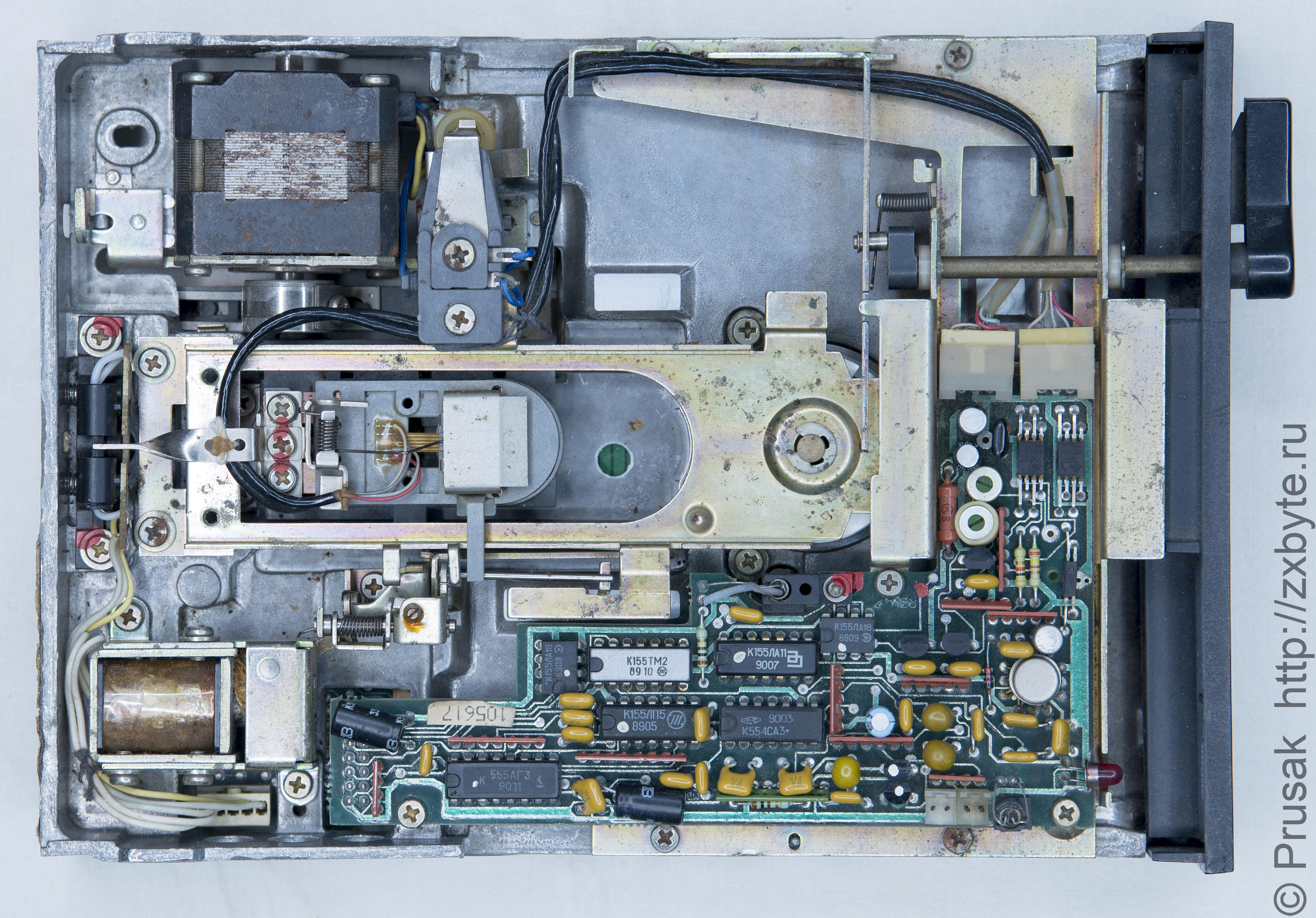

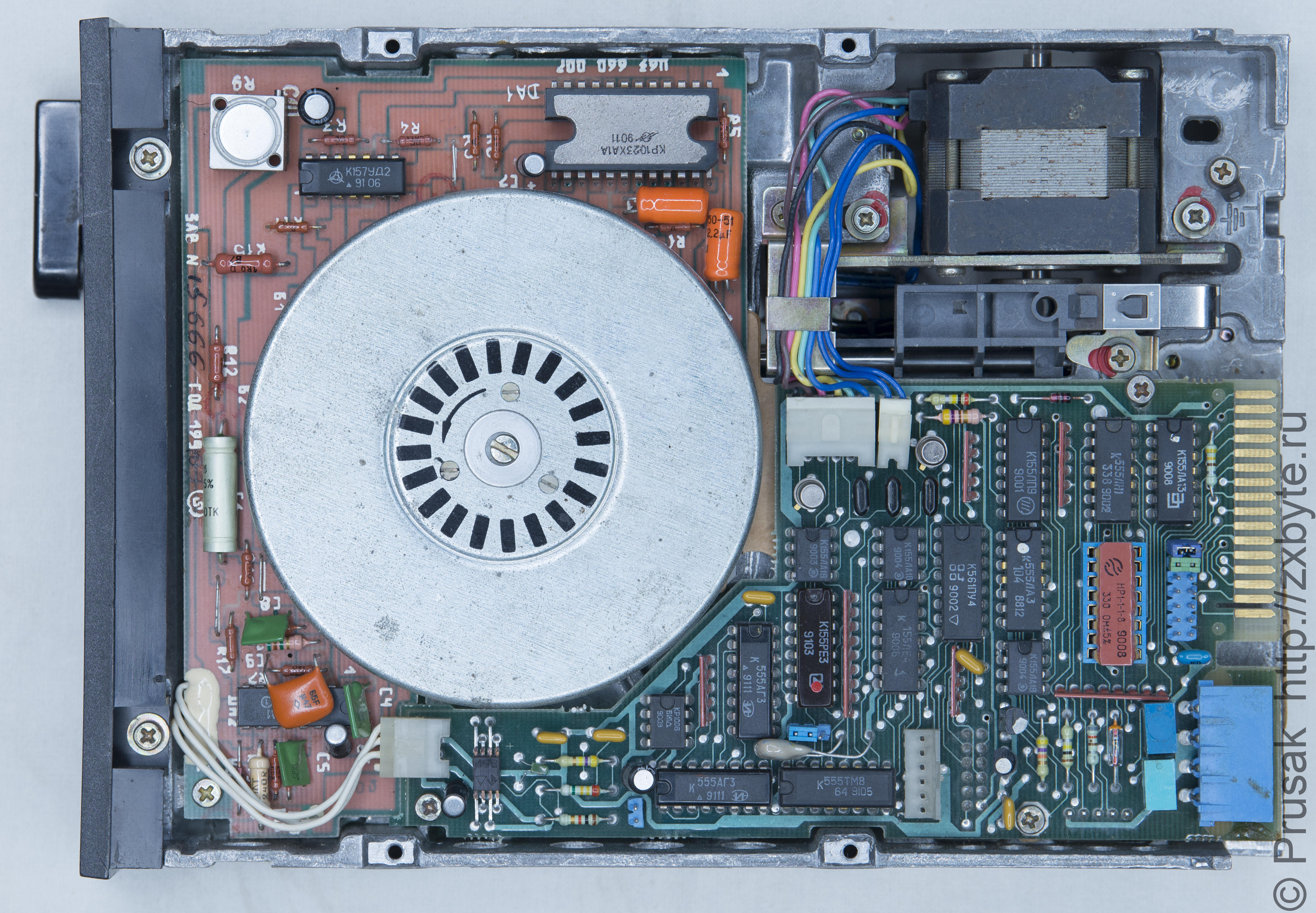

Дисковод МС5311 с другой платой привода
Дисковод МС5311 с другой платой привода
Дисковод МС5311 с другой платой привода
Дисковод МС5311 с другой платой привода
Дисковод МС5311 с другой платой привода

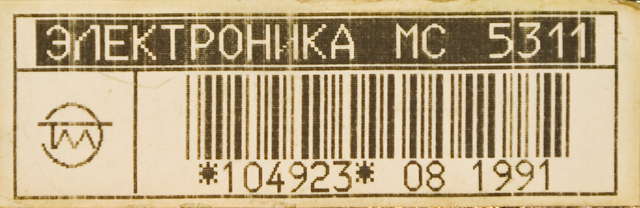

Шильдик дисковода МС5311

Описание перемычек

Интерфейсная плата дисковода МС5311
Интерфейсная плата дисковода МС5311
Перемычки дисковода МС5311
Перемычки дисковода МС5311
Интерфейсная плата дисковода МС5311
Перемычки дисковода МС5311

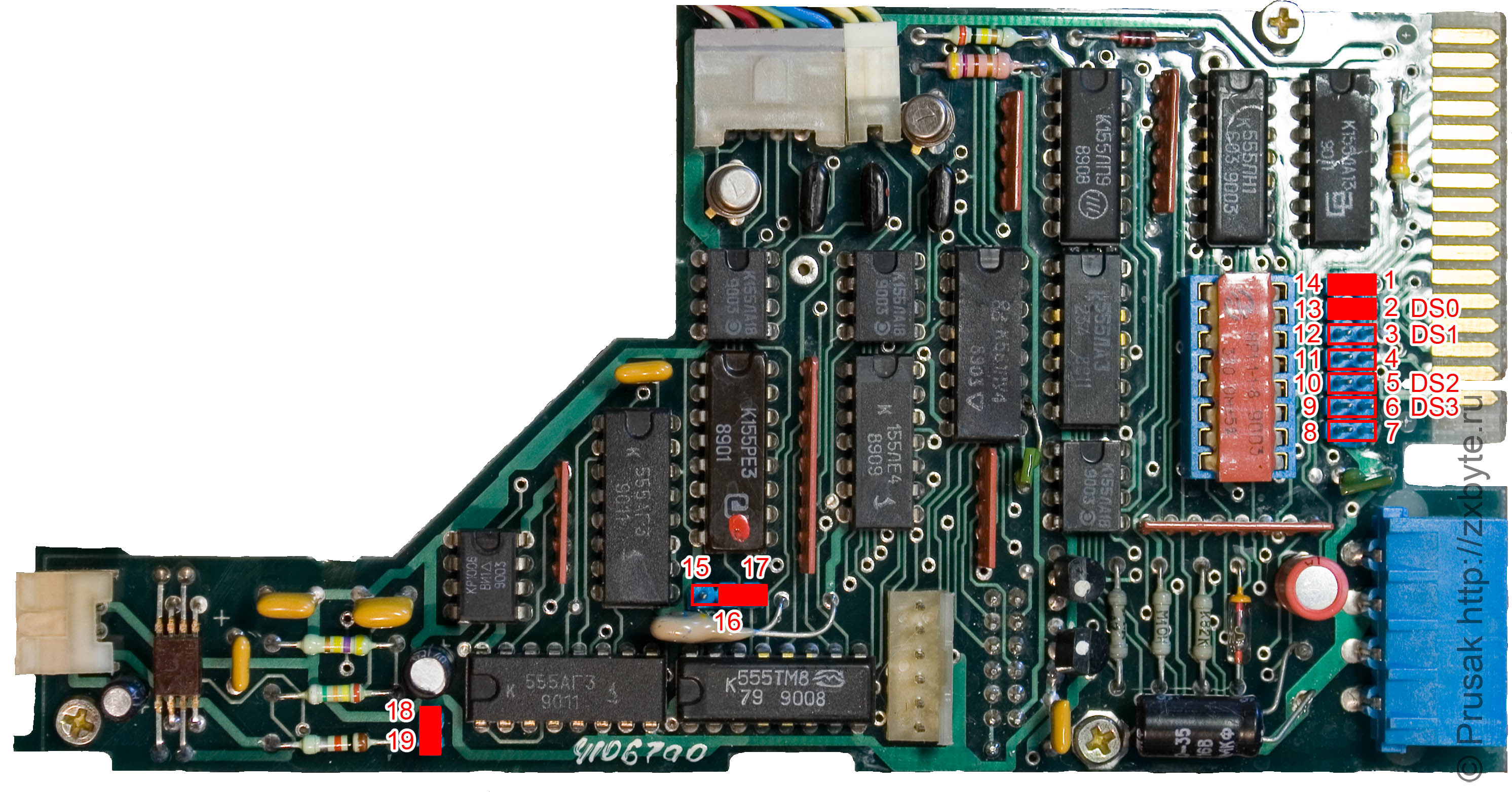

Перемычки на плате дисковода никак не подписаны, поэтому на фотографии они условно отнумерованы согласно схеме накопителя.

  • Перемычки 2-13, 3-12, 5-10 и 6-9 служат для установки номера накопителя (DS0-DS3), т.е. Drive A - Drive D;
  • Перемычка 7-8 служит для постоянного выбора привода. Привод постоянно готов к работе вне зависимости от сигналов выбора накопителя DS0-DS3;
  • Перемычки 15-16-17 и 18-19 выбирают способ формирования сигнала НГТ (Ready) на 34-м контакте интерфейсного разъёма.
  • При установленных перемычках 16-17 и 18-19 сигнал НГТ вырабатывается только при раскрутке диска (когда период следования индексных импульсов не менее 250 мс) и при активном сигнале выбора накопителя;

    При установленных перемычках 15-16 и 18-19 сигнал НГТ вырабатывается при вставленном диске в привод (без учета раскрутки) и при активном сигнале выбора накопителя.

  • Перемычки 4-11 и 1-14 служат для выбора режима работы электромагнита, опускающего верхнюю головку на диск:

  • - При установленной перемычке 4-11 электромагнит срабатывает одновременно с сигналом старта двигателя, никаких проверок на готовность привода не делается;
    - При установленной перемычке 1-14 электромагнит срабатывает только после выработки сигнала готовности привода;
    - Если не ставить эти перемычки, то электромагнит не будет срабатывать вообще.

    По большому счёту для подключения привода к ZX-Spectrum совершенно не играет роли, каким образом вырабатывается сигнал Ready и вырабатывается ли он вообще, поэтому расположение перемычек 15-16-17 и 18-19 может быть любое, или их может даже не быть вообще. Важно лишь правильно выбрать номер привода (DS0, к примеру для дисковода "A") и не забыть поставить перемычку для срабатывания электромагнита.

    Можно поставить перемычки, к примеру, как на фото ниже (дисковод там отконфигурирован как Drive A, установленные перемычки закрашены красным цветом):

    Расположение перемычек для подключения дисковода МС5311 к ZX-Spectrum
    Расположение перемычек для подключения дисковода МС5311 к ZX-Spectrum
    Расположение перемычек для подключения дисковода МС5311 к ZX-Spectrum

    Документация и прочая причастная литература

    Книга "Ремонт дисководов"Москва, издательство Солон, 1995.
    Ремонт дисководов МС5305,5311,5313,5323.01,Teac FD-55(A-F), Robotron K5601/СМ5643
    Та же книга, только в формате pdf
    Схема и формуляр к дисководу МС5311
    МС 5311 этикетка (М 3.853.226 ЭТ)На всякий случай поясню. Это не та этикетка, которая приклеивается на дисковод. Этикетка - конструкторский документ, содержащий информацию об основных технических характеристиках изделия, свидетельство о приёмке, ресурс, сроки службы и хранения, гарантии изготовителя.
