Звуковая карта для ZX-Spectrum - DMA Ultra Sound Card

DMA Ultra Sound Card (сокращённо DMA USC) - попытка разработки своей звуковой карточки для ZX-Spectrum, максимально приближенной к компьютеру Amiga по стандарту воспроизведения звука (максимальная частота дискретизации - 3,5МГЦ).

Автор разработки - Иноземцев А.С. (группа WitchCraft).

О существовании этой звуковой карты я узнал из журнала "Радиолюбитель. Ваш компьютер". В то время собрать такое сложное устройство у меня не было возможности, поэтому идею поиметь в своей коллекции эту карточку я отложил в долгий ящик. Спустя 11 лет я внезапно вспомнил о своём желании и недолго думая сел за сборку.

Данная звуковая карта для ZX-Spectrum является довольно редким устройством, т.к. промышленно не производилась, сложна в подключении к компьютеру, требовала для нормальной работы память выше 128К, программно мало чем поддержана (пара проигрывателей mod-файлов и несколько игрушек с звуковыми эффектами для этой карточки), чуть ли не все программы для этой карточки рассчитаны на стандарт памяти Pentagon-512K.

Однако все эти минусы меня не смутили, и спустя две недели пайки и наладки карточка заработала на моём Pentagon'е.

Сильно много расписывать про карточку не буду, т.к. информации о её схеме, программировании и наладке достаточно (ссылки на источники - в конце статьи).

Звуковая карта спаяна на макетке:

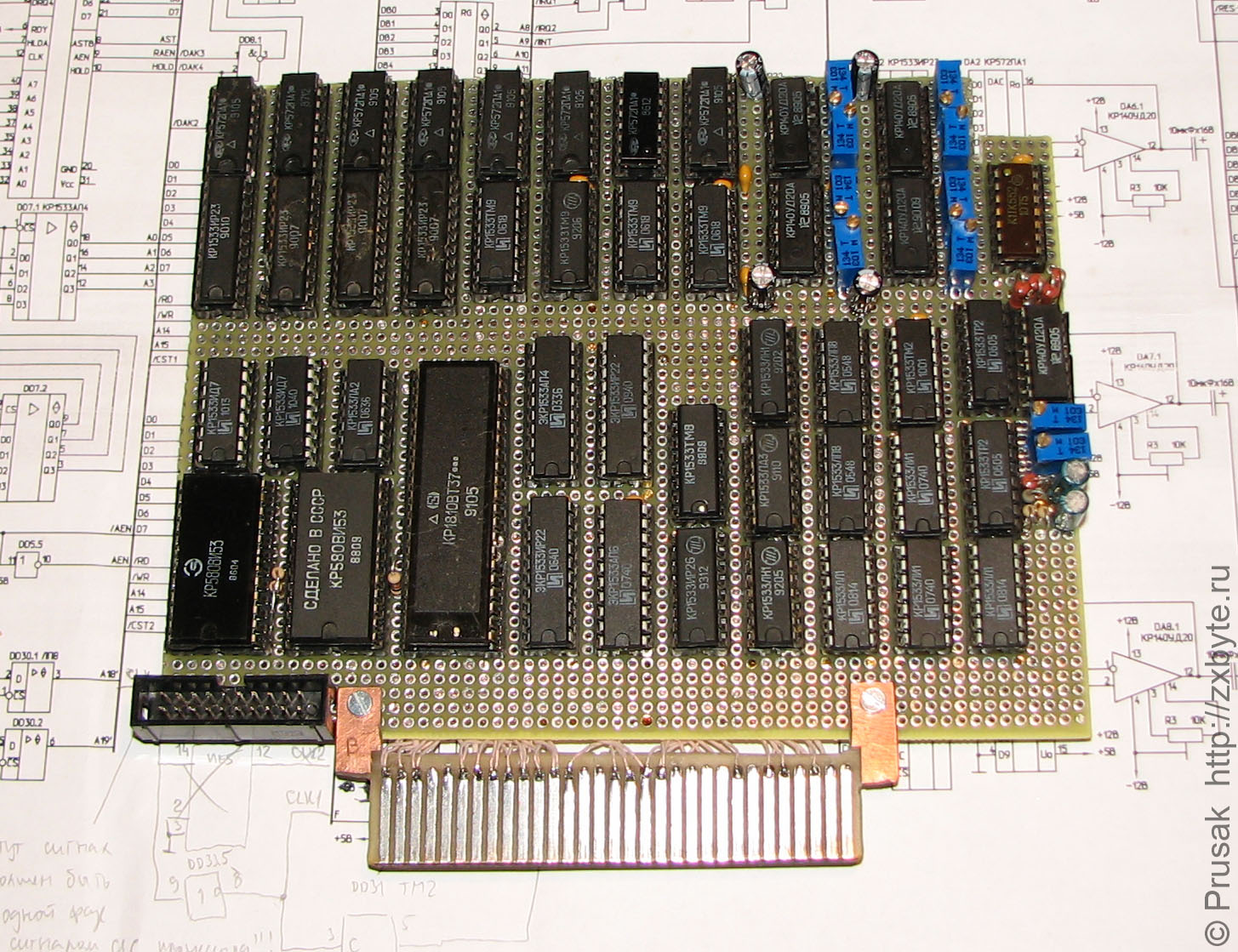

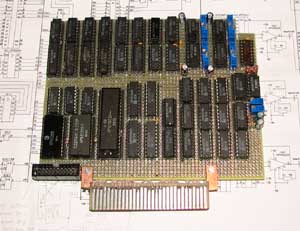

Самодельная DMA Ultra Sound Card на макетной плате
Самодельная DMA Ultra Sound Card на макетной плате
Самодельная DMA Ultra Sound Card на макетной плате

Размер платы вышел довольно приличный. Ниже фотография периферийной платы для моего Pentagon'a с установленными карточками General Sound, ZX-Multicard и DMA Ultra Sound Card. Как видно, карточка DMA USC самая высокая.

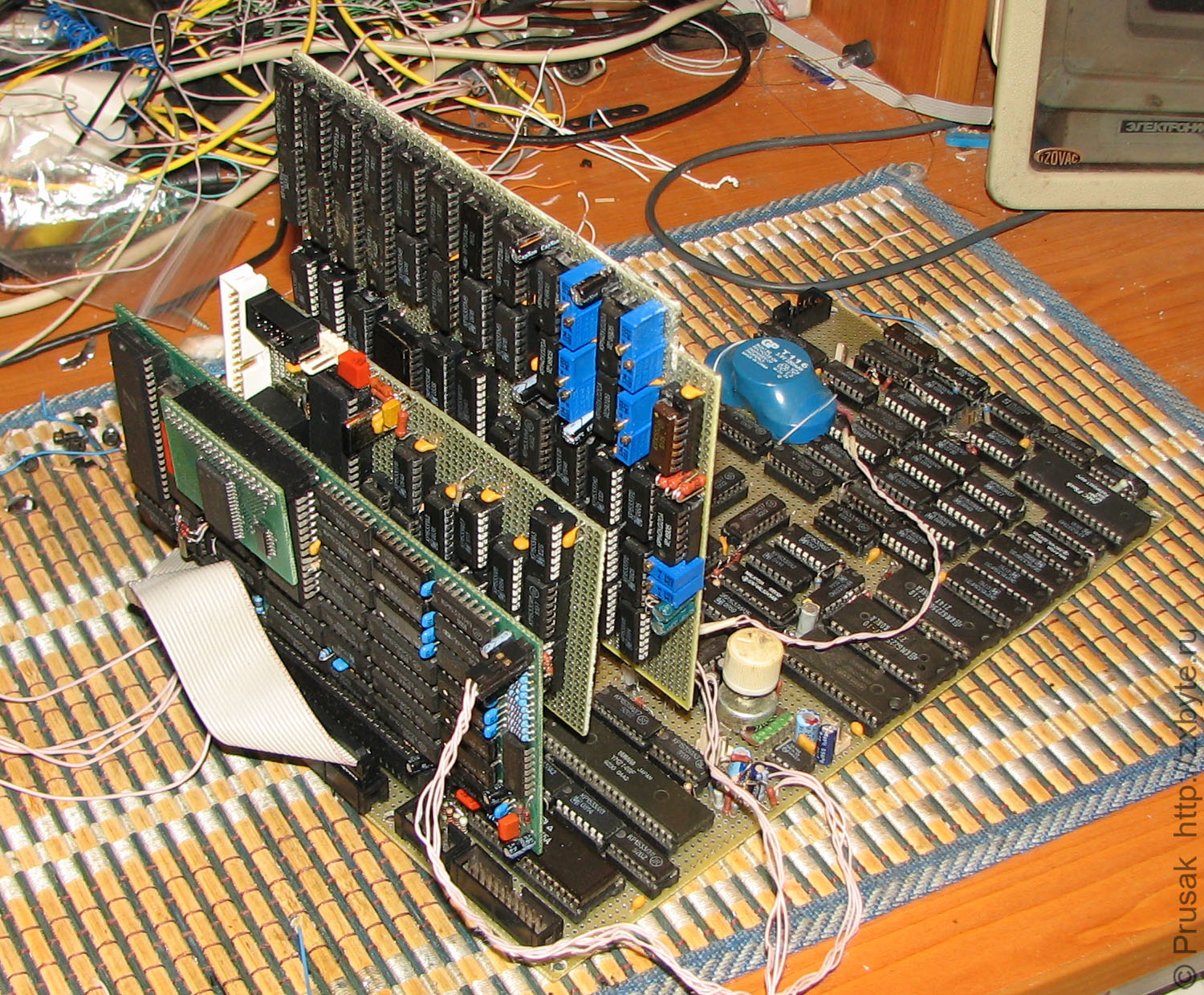

DMA Ultra Sound Card, установленная на периферийной плате для компьютера Pentagon-128
DMA Ultra Sound Card, установленная на периферийной плате для компьютера Pentagon-128
DMA Ultra Sound Card, установленная на периферийной плате для компьютера Pentagon-128

Карточка вставляется в слот для Nemo-BUS шины, которая сделана у меня в Пентагоне. Однако, так как для подключения DMA USC к компьютеру требуется наличие нескольких дополнительных сигналов, отсутствующих на шине Nemo-BUS, пришлось вывести их на отдельный разъём (на фотографии видно, что от платы компьютера идёт дополнительный шлейф). Сам компьютер тоже потребовал некоторой переделки. Впрочем, если разобраться, то подключить карточку к любому компьютеру не так уж и сложно. В публикациях по DMA USC имеется вся необходимая информация, чтобы досконально разобраться, как подключить её к любому Спектруму.

Pentagon в сборе с установленной DMA Ultra Sound Card:

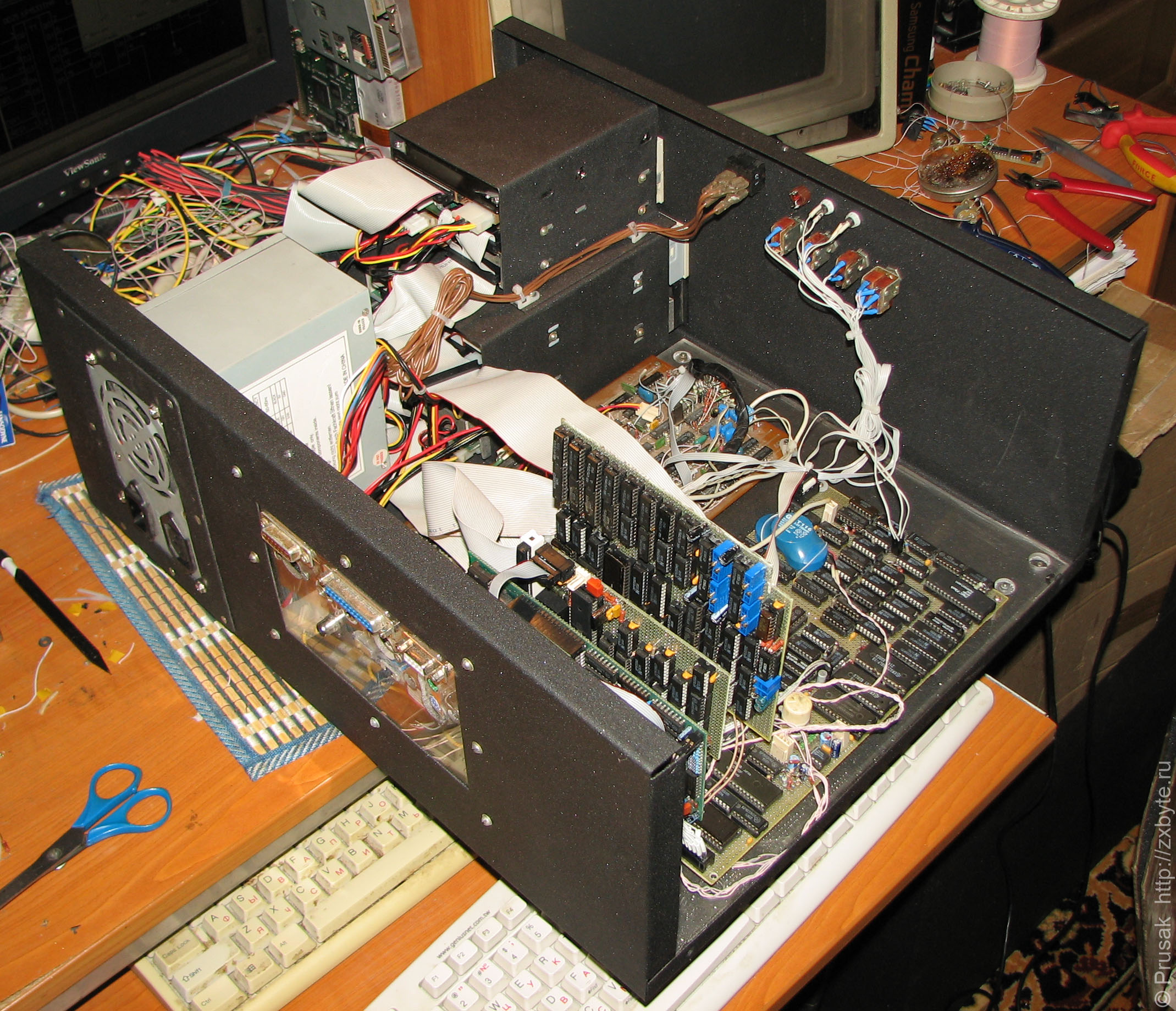

Компьютер Pentagon с установленной DMA Ultra Sound Card
Компьютер Pentagon с установленной DMA Ultra Sound Card
Компьютер Pentagon с установленной DMA Ultra Sound Card

Музыкального слуха я не имею и тёплый ламповый звук не умею отличать от холодного полупроводникового звука, но всё-таки попытался сравнить звучание DMA USC и General Sound. Сравнительное тестирование этих двух звуковых карт я проводил, воспроизводя один и тот же mod-файл. В принципе особой разницы в звучании между этими карточками я не ощутил. Звучат они одинаково хорошо.

Пример работы карты:

Софт для карточки можно качать на Virtual TR-DOS в разделе "Сбор". В самом разделе достаточно сделать поиск по ключевому слову "dma".

Немного технической информации по схеме и сборке

Схему карточки пришлось немного переделать, а именно я частично буферизовал шину данных, чтобы уменьшить нагрузку, вносимую карточкой на процессор, добавил микшер 4-х каналов карточки в два канала и ввёл оконечный усилитель для согласования звукового выхода карточки и звукового выхода Pentagon'а и сделал полную дешифрацию порта карточки #77. Впрочем все эти изменения я делал для себя, поэтому, если кто-то решил делать карточку, то повторять их вовсе необязательно.

Несмотря на то, что в журнальной статье по DMA USC было написано, что КР580ВИ53 "со скрипом, но выдерживают тактовую частоту 3,5МГЦ", у меня далеко не все экземпляры ВИ53 пожелали нормально работать. Пришлось подбирать нормально работающие на 3,5МГц микросхемы.

Ещё оказалось важным то, что тактовая частота, подаваемая на КР1810ВТ37 должна быть с такой же фазой, как тактовая частота 3,5МГц процессора. Я пробовал самостоятельно получать 3,5МГц для КР1810ВТ37 и с отдельным тактовым генератором, и из частоты 14МГц с компьютера - качественного звучания так и не удалось добиться. Помогла только подача 3,5МГц прямо с процессора.

Больше нюансов при наладке карточки у меня не было, всё заработало почти сразу же.

Скачать:
Цикл публикаций по DMA Ultra Sound Card в журнале "Радиолюбитель. Ваш компьютер"Внимание, в журнальной схеме есть ошибка - перепутаны местами выводы 14 и 15 DD16.4!
Подборка всех материалов по сборке, наладке и программировании DMA Ultra Sound Card, включая авторскую схему
Схема, по которой я собирал DMA USC
