Блок питания "Беларусь"

К магнитофонам и магнитолам "Беларусь" подключается внешний источник питания напряжением примерно 12В. Ввиду того, что напряжение питания для магнитофонов и магнитол "Беларусь" необязательно должно быть стабилизированным, к источнику питания предъявляются низкие требования по стабильности выходного напряжения, соответственно конструкция блока питания может быть предельно простой - трансформатор и выпрямитель. Даже фильтрующий электролитический конденсатор не устанавливается, чтобы не увеличивать габариты блока питания. Т.е. предполагается, что электролитический конденсатор должен быть установлен в нагрузке (т.е. в магнитофоне). Поэтому в каждом магнитофоне и магнитоле по питанию стоит конденсатор ёмкостью порядка 2200 мкФ. Блок питания рассчитан на нагрузку порядка 0,4А, т.е. при подключении нагрузки 0,4А на выходе блока будет напряжение 12В, при увеличении нагрузки до 0,7А выходное напряжение снижается 10В.

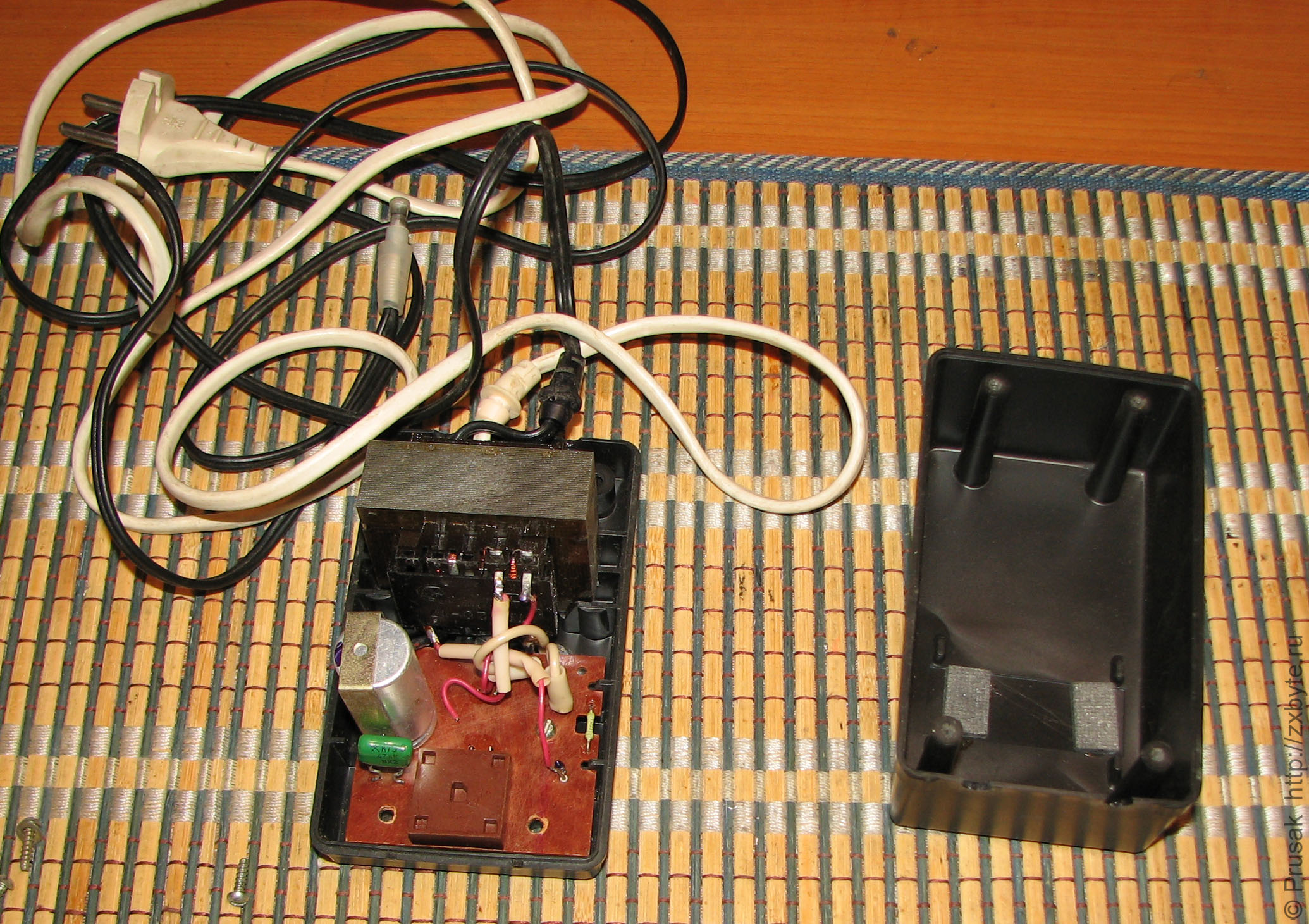

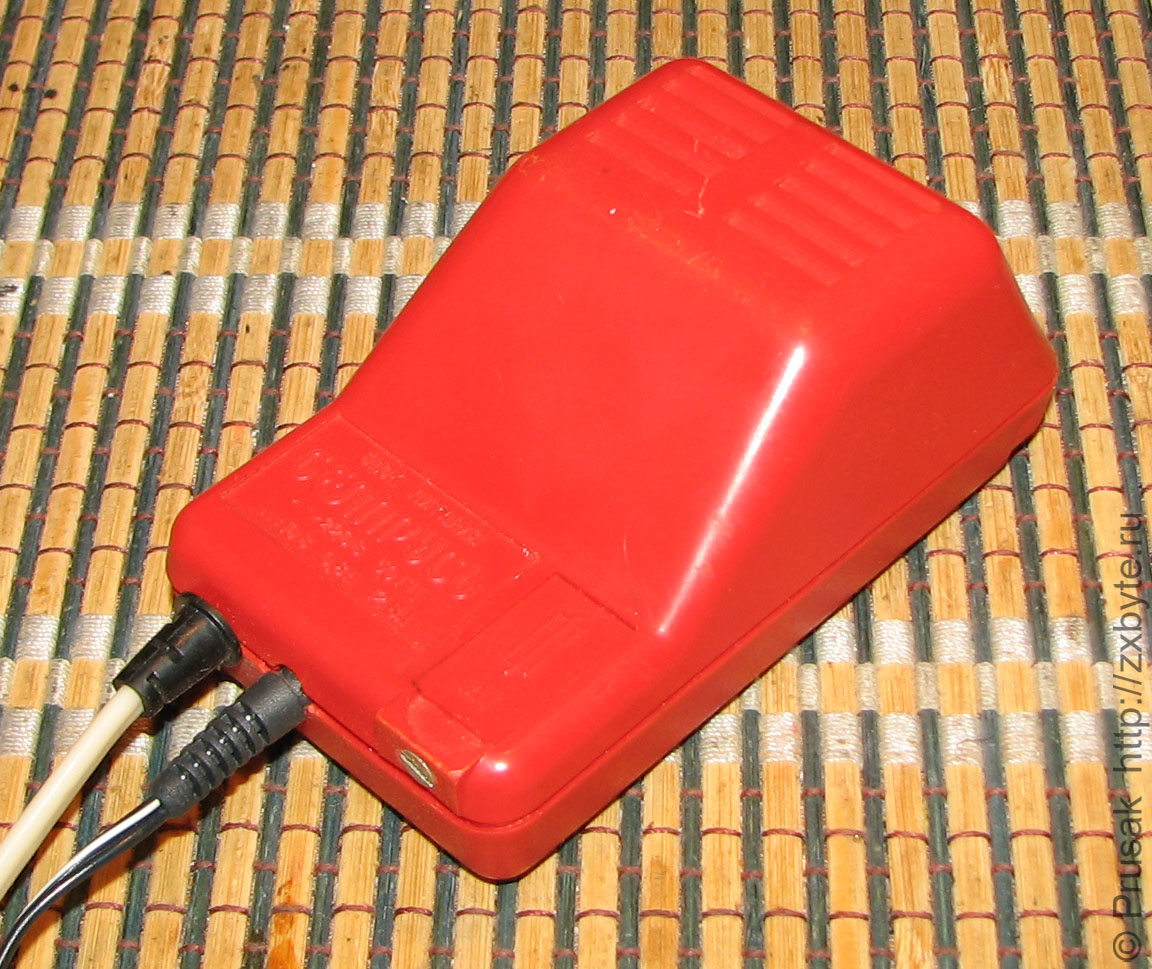

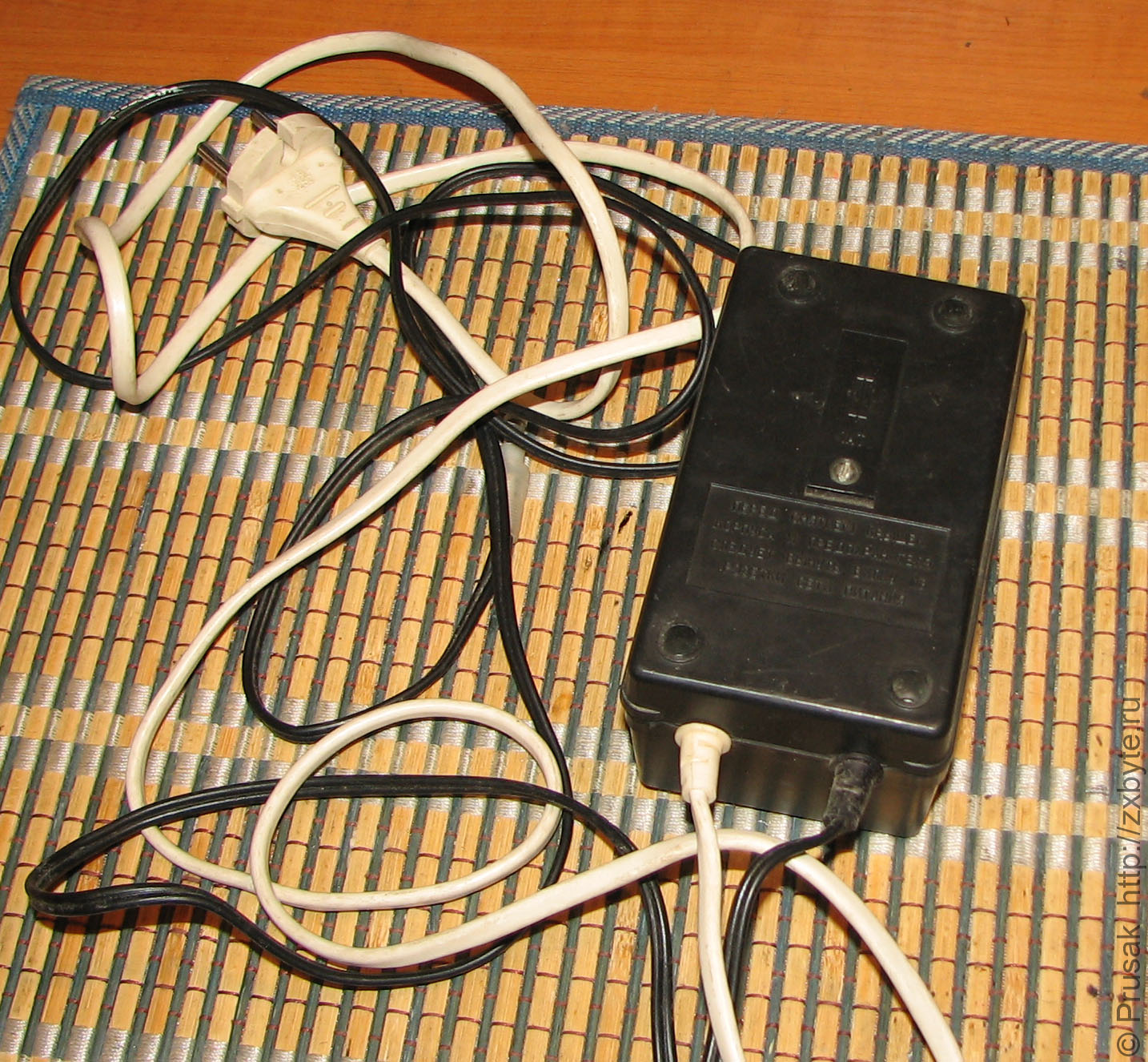

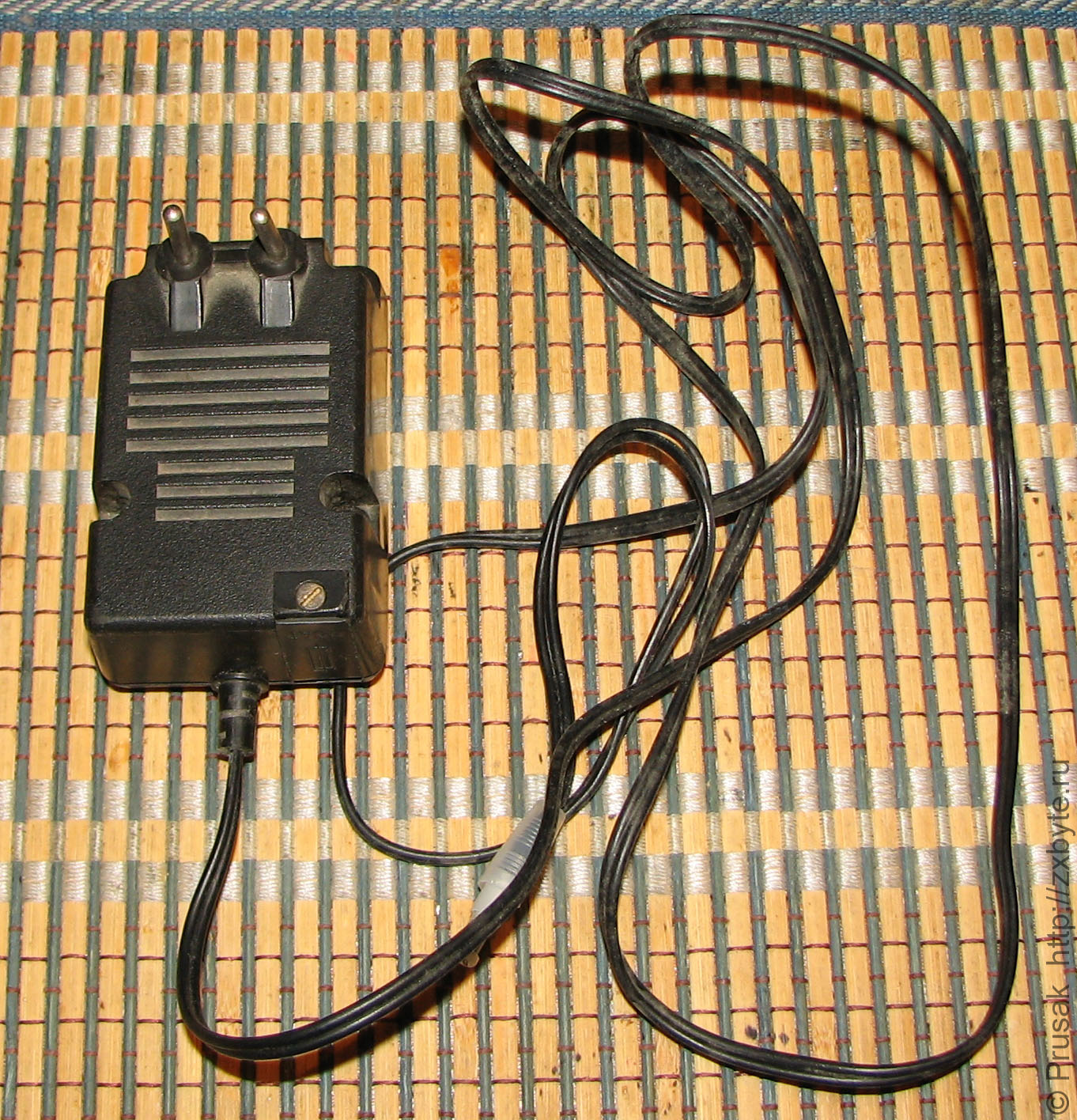

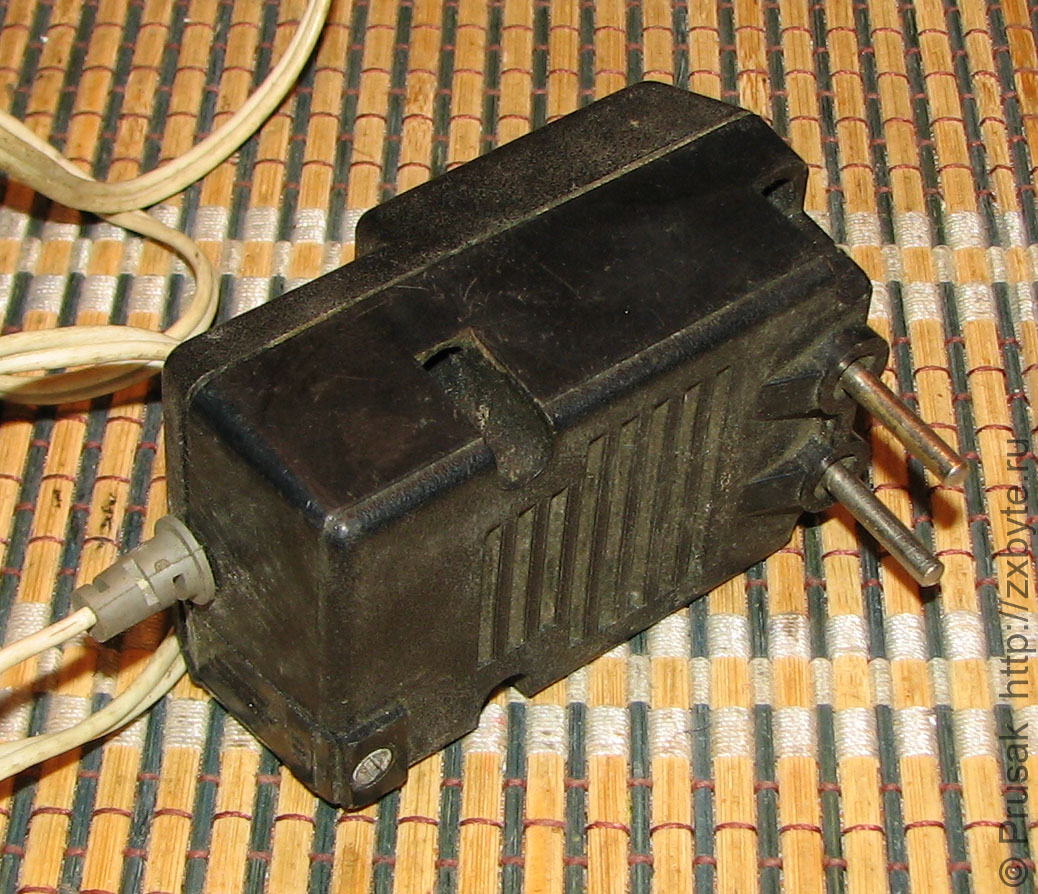

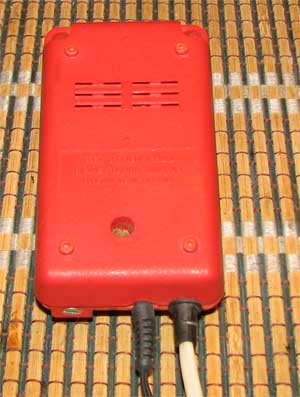

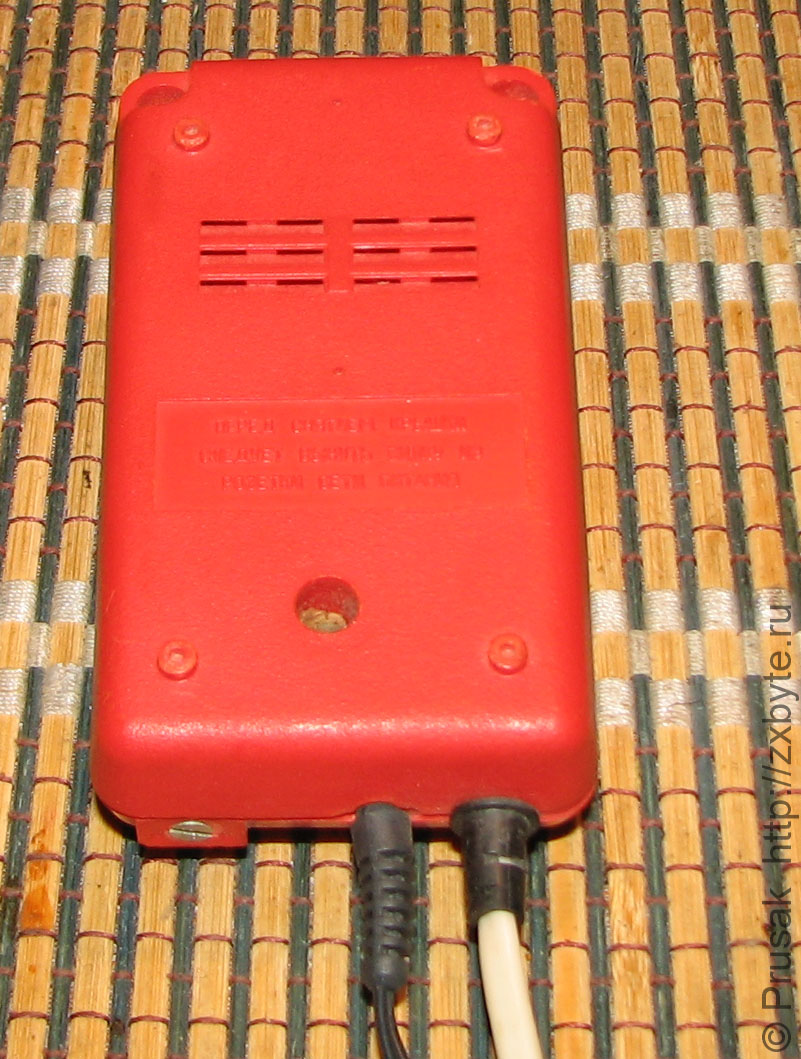

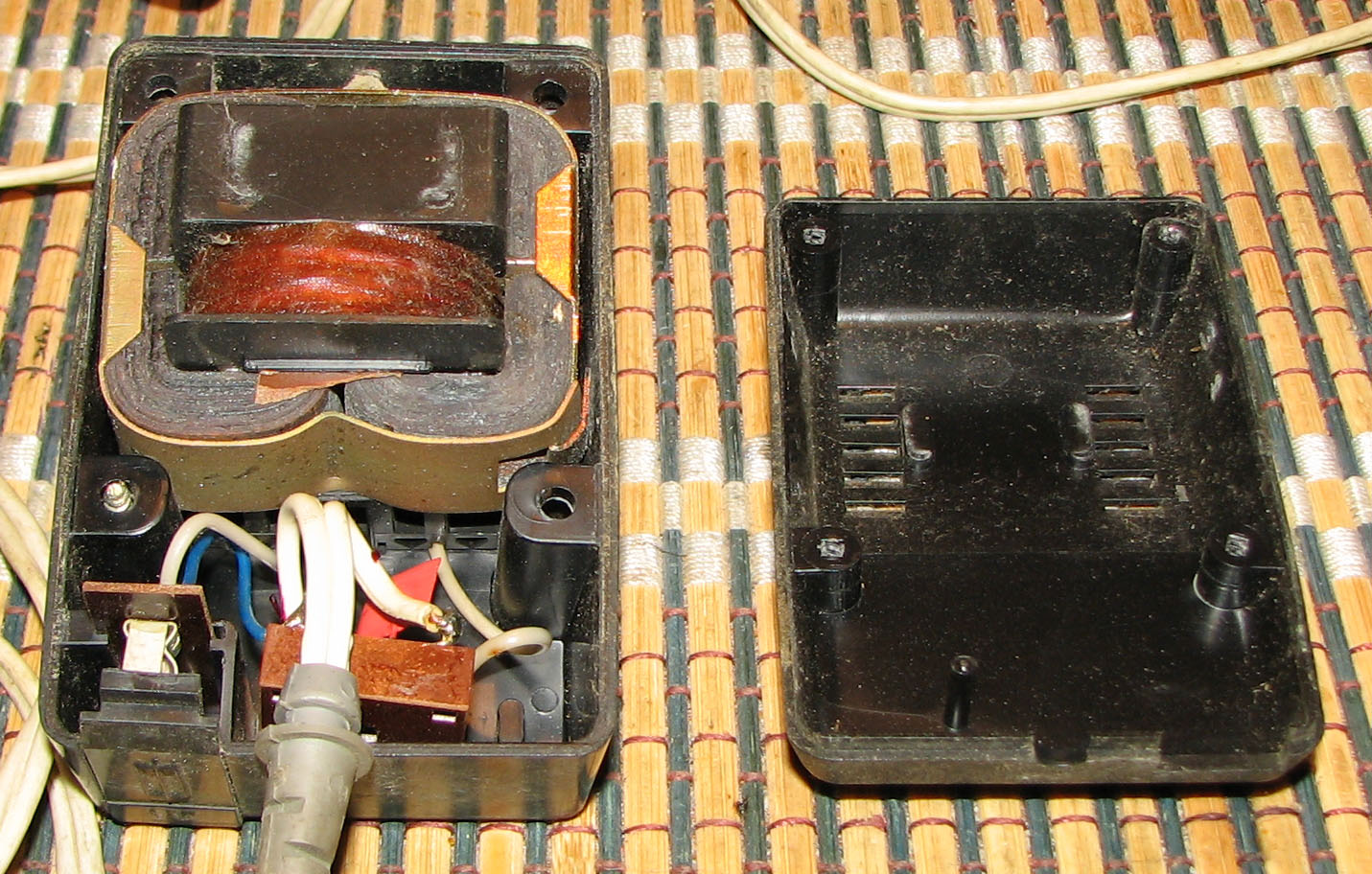

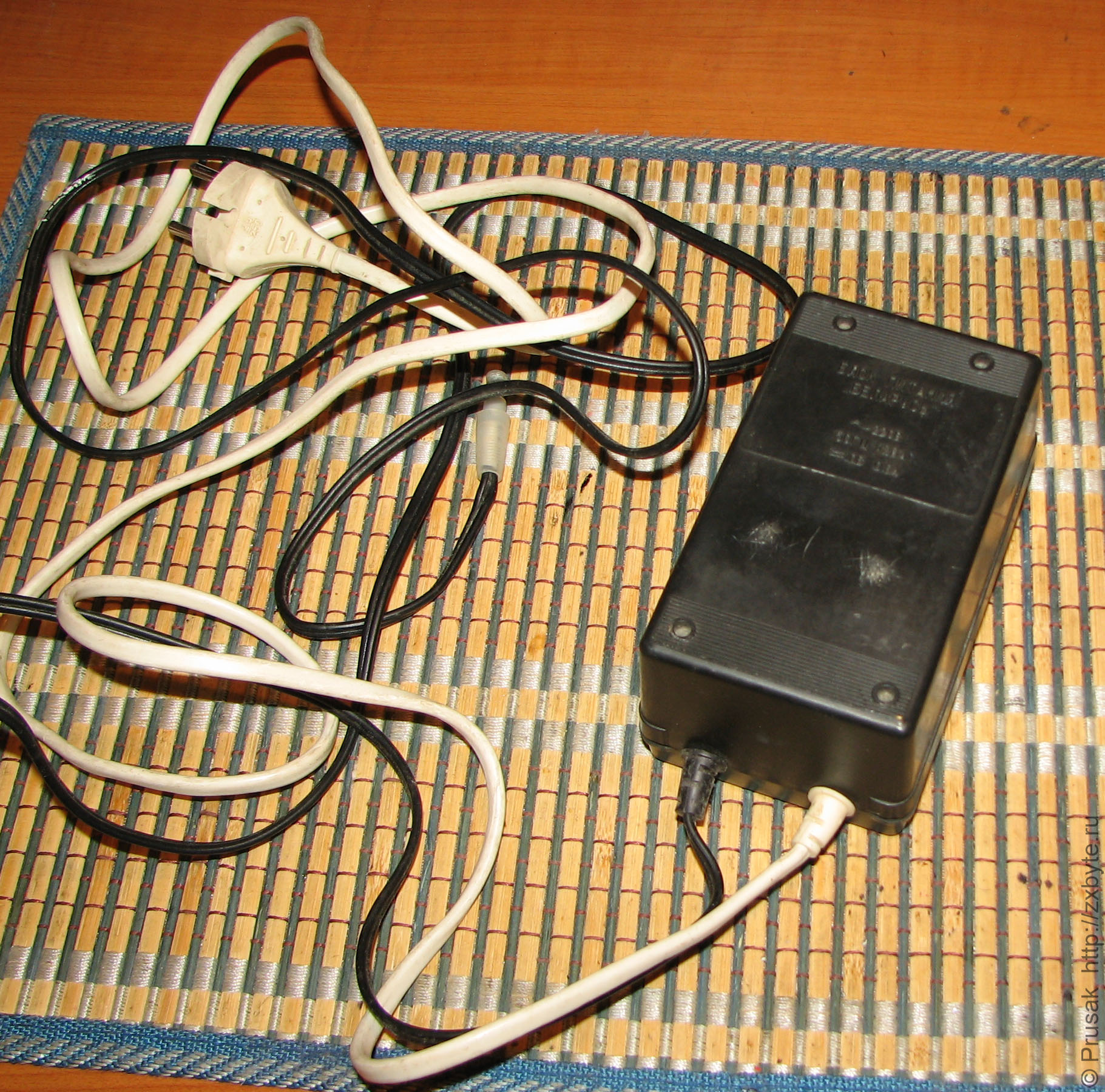

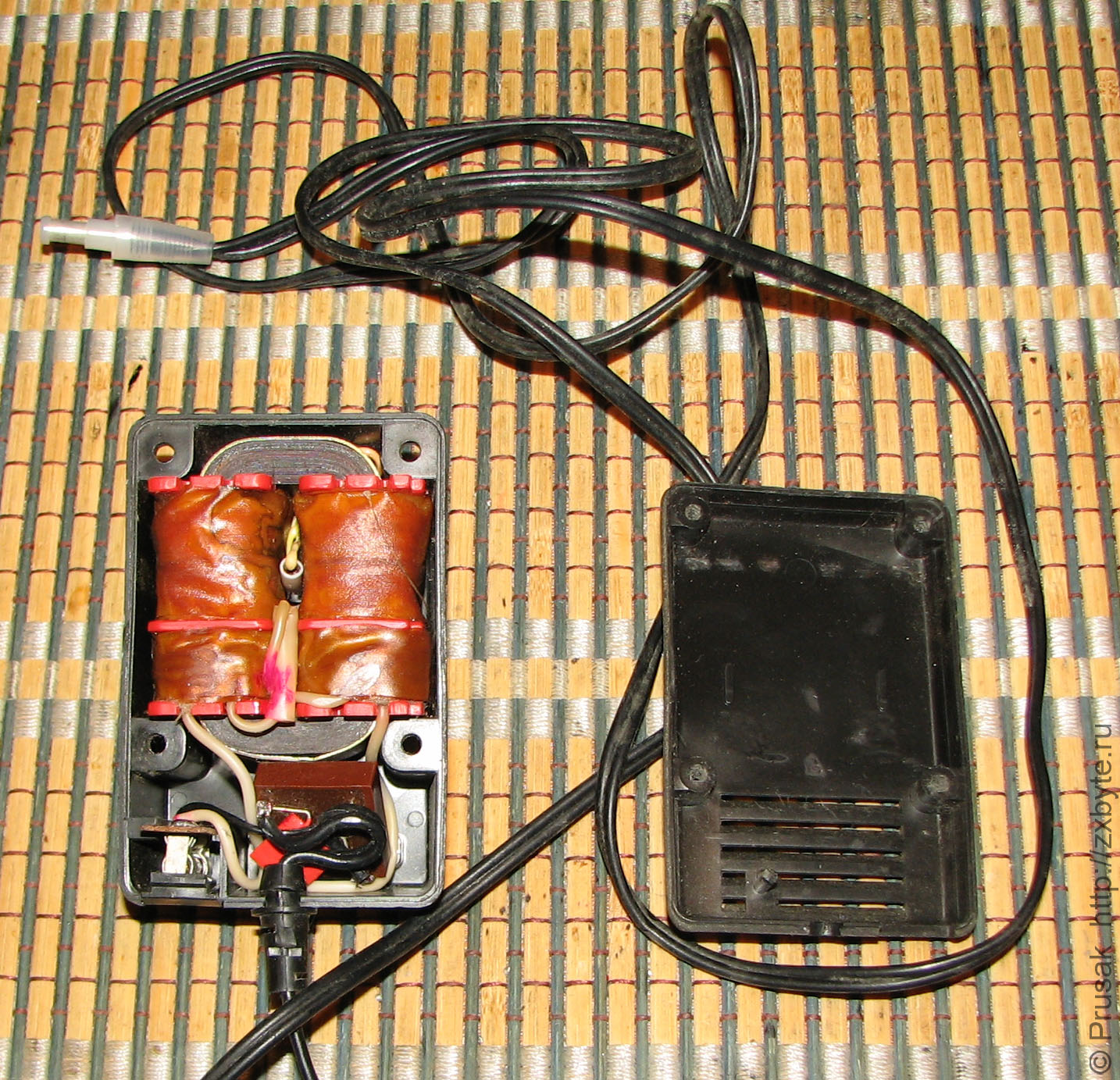

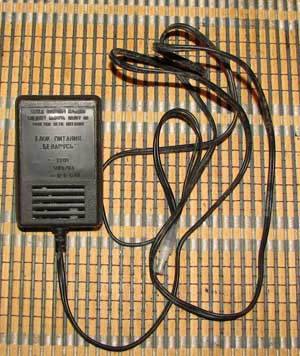

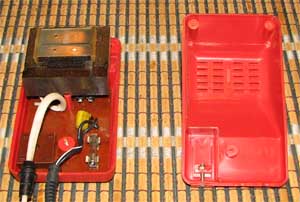

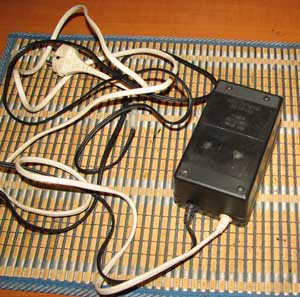

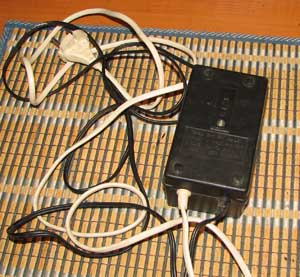

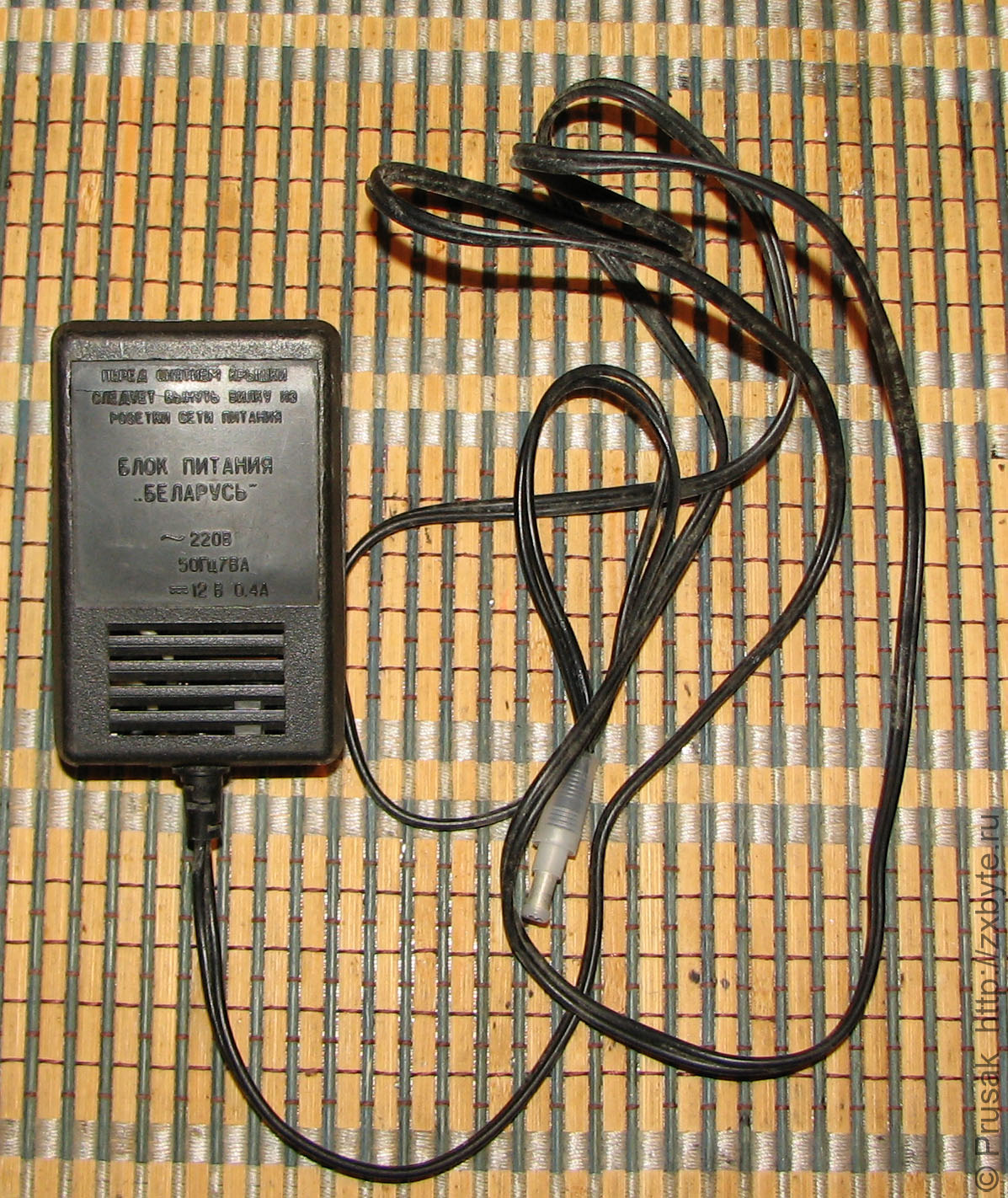

Некоторые источники питания "Беларусь":

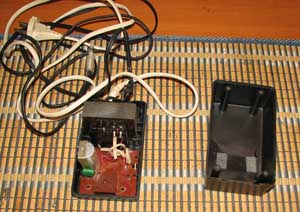

Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь

Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь

Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь

Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь

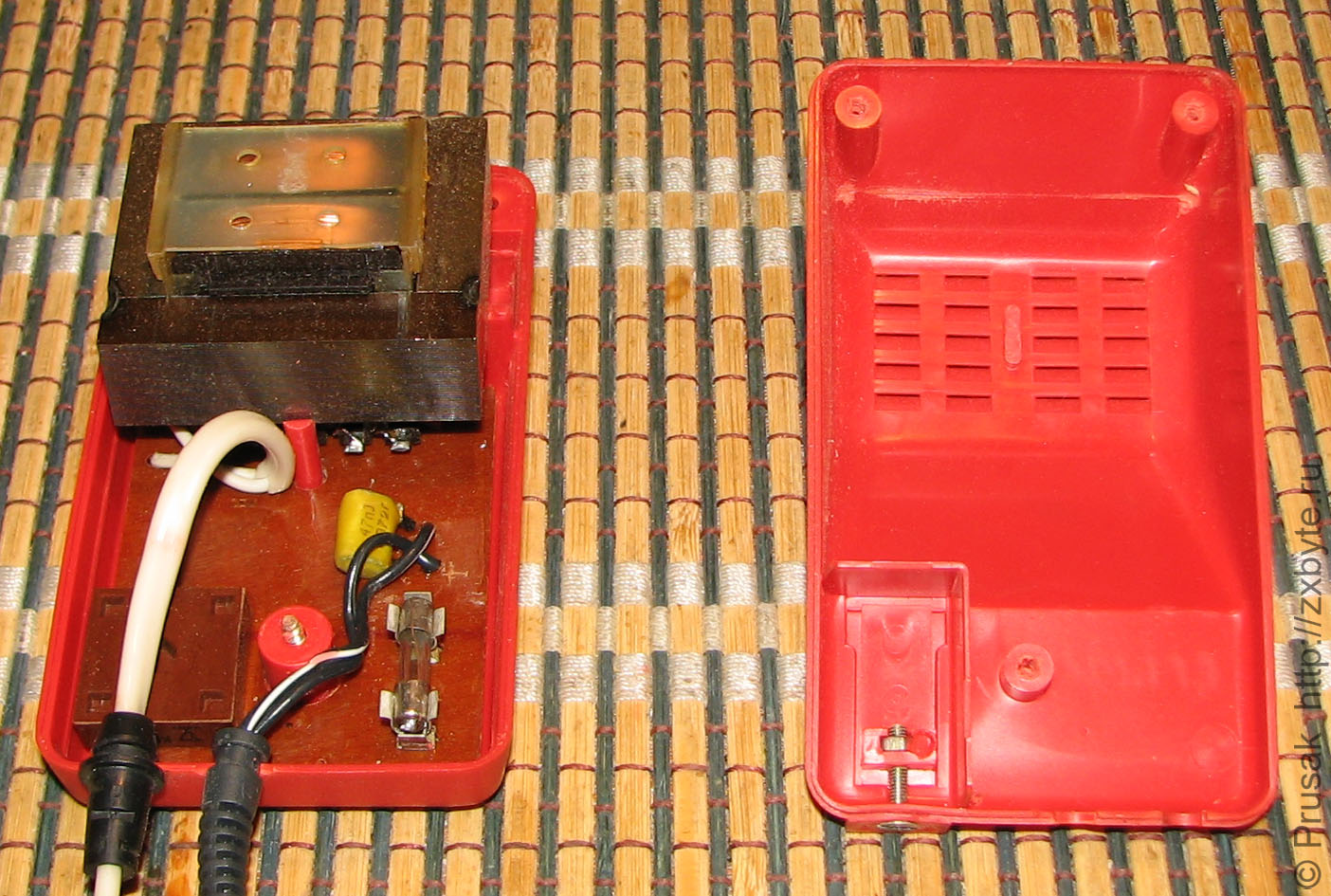

Этот источник питания - единственный, в котором был предусмотрен фильтрующий электролитический конденсатор.

Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь

Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь

Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь

Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь

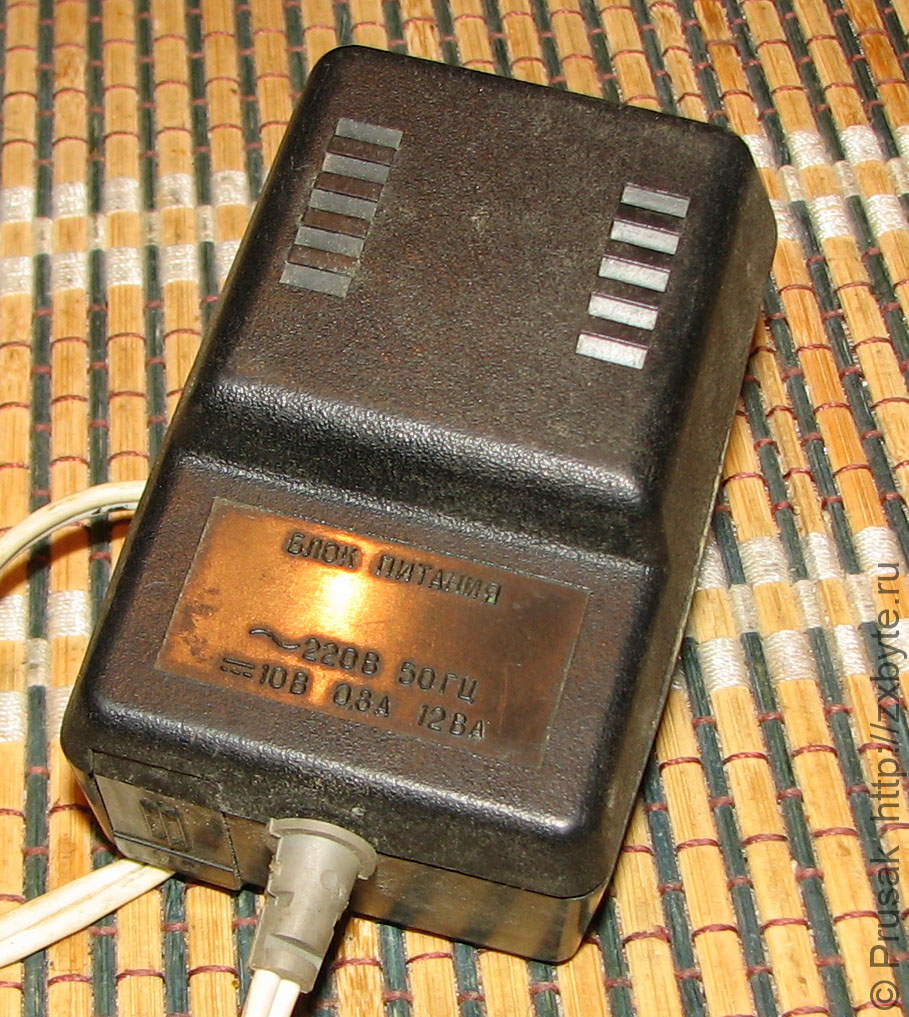

Это самый новый источник питания. Он выпускается по сей день в исполнениях для обычной "советской" и для евророзетки.

Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь
Источник питания Беларусь

Блок питания Беларусь годится не только для работы с магнитофонами "Беларусь", к примеру я его использую для питания самодельной игровой приставки на К145ИК17. Также этот блок питания можно использовать с некоторыми отечественными магнитофонами.

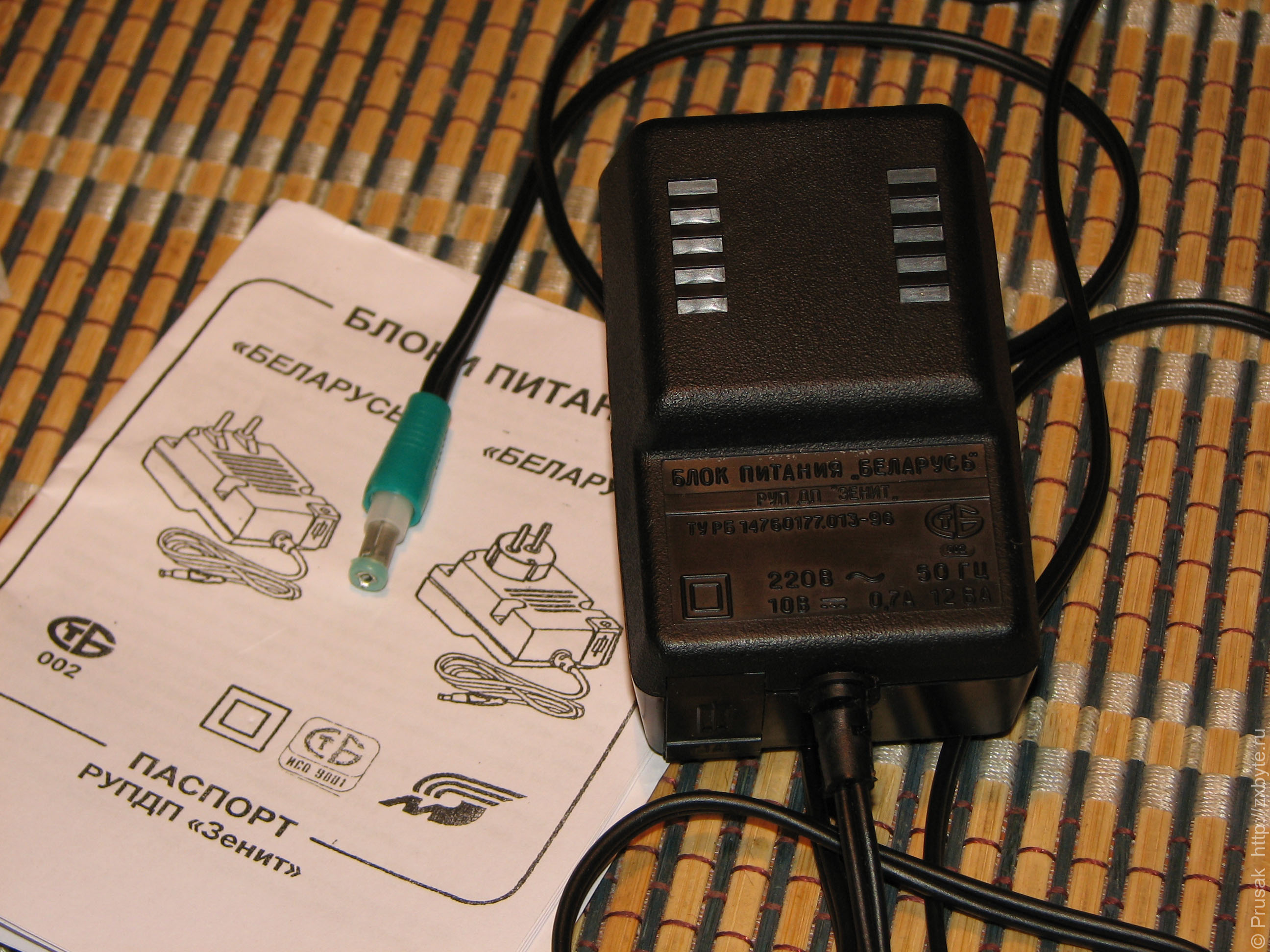

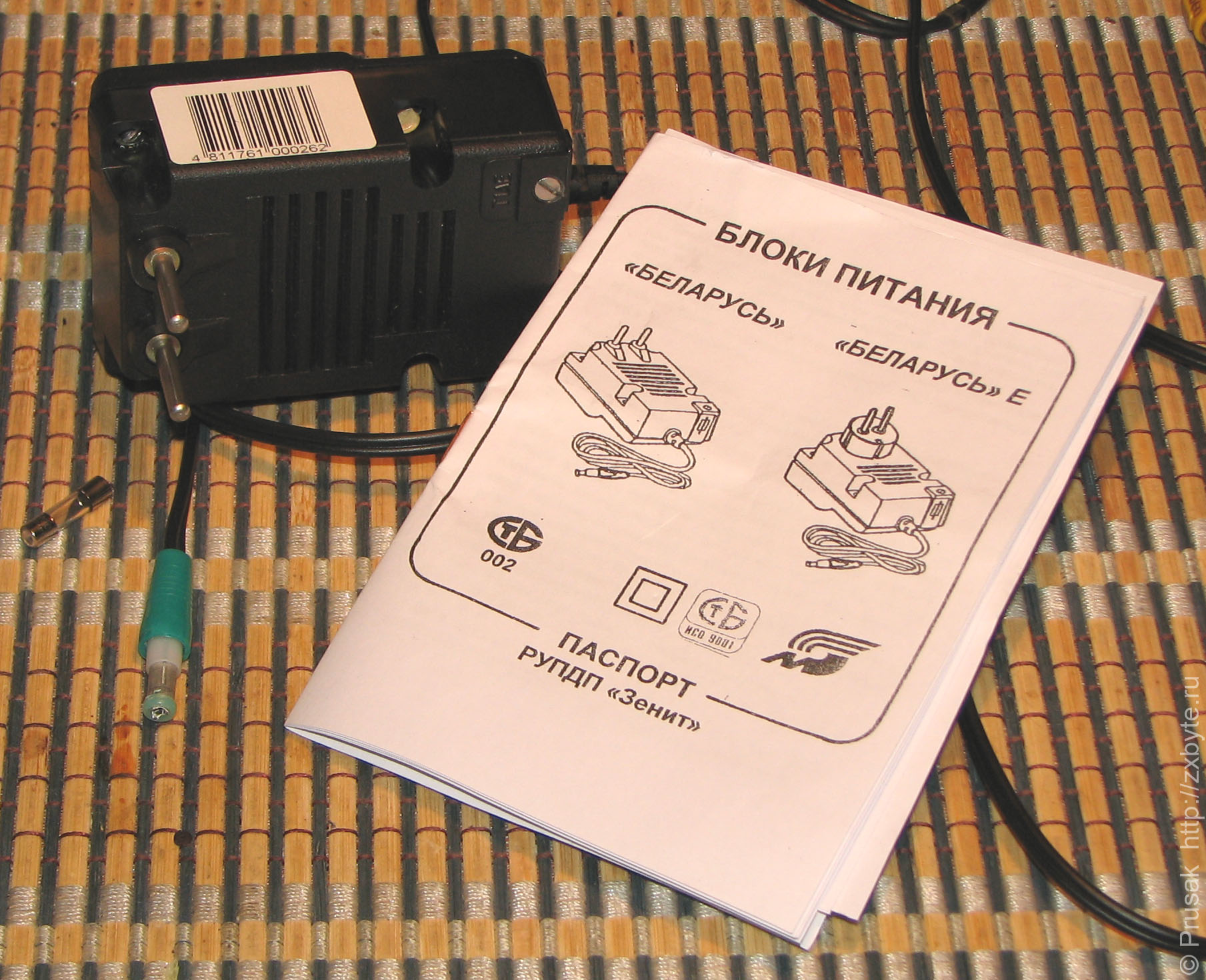

Имеющаяся документация:

Блок питания "Беларусь", паспорт
