Руководство в фотографиях по очистке от грязи и приведению клавиатуры "Байта" в нормальный вид. Вариант №2

Данное руководство не претендует на исключительность и полноту.

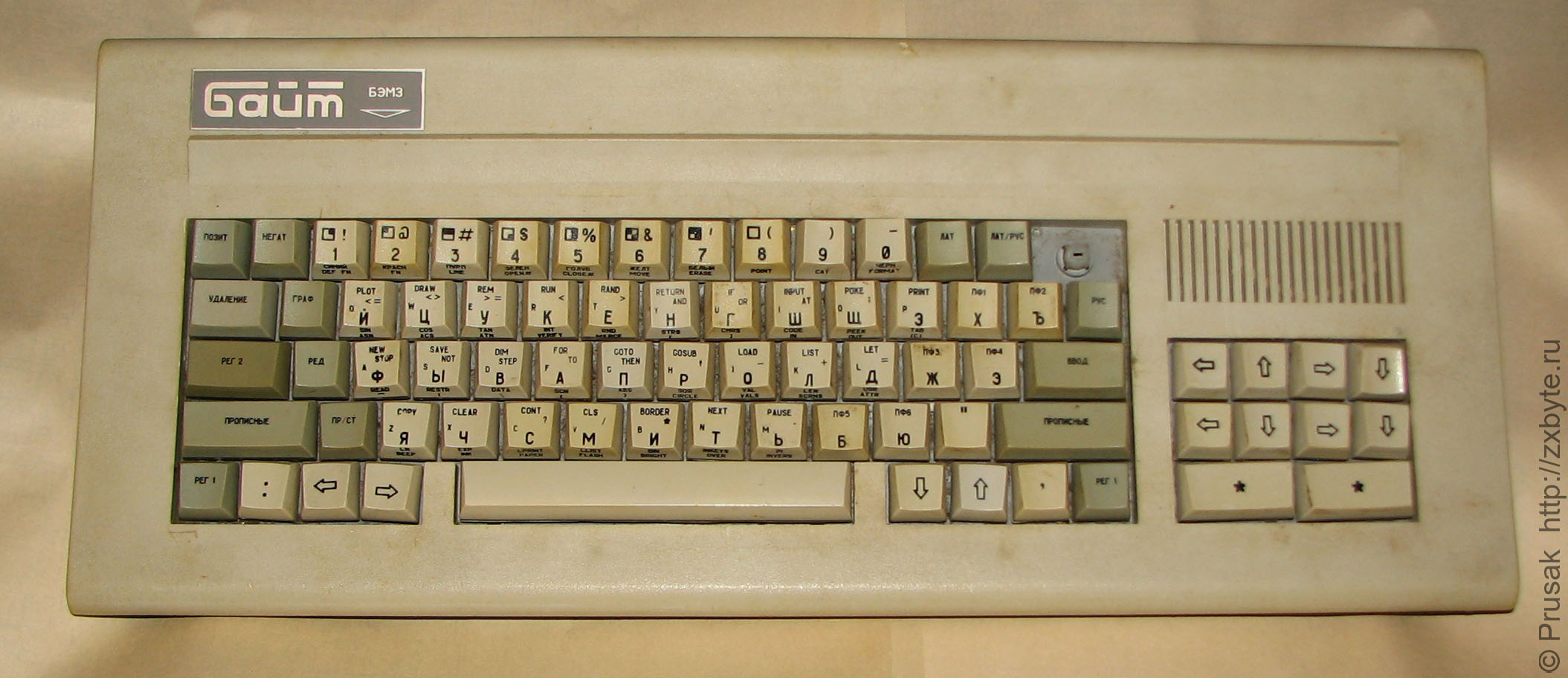

Имеем сильно б/у, грязный ″Байт″
Имеем сильно б/у, грязный ″Байт″
Имеем сильно б/у, грязный ″Байт″

Открываем корпус компьютера. Для полной чистки необходимо полностью его разобрать. Единственный несъёмный элемент - это динамик. Он крепится к корпусу на стойки из пластмассы, которые потом оплавляются. Динамик придётся снять. Для этого сначала отпаиваем от него провода:

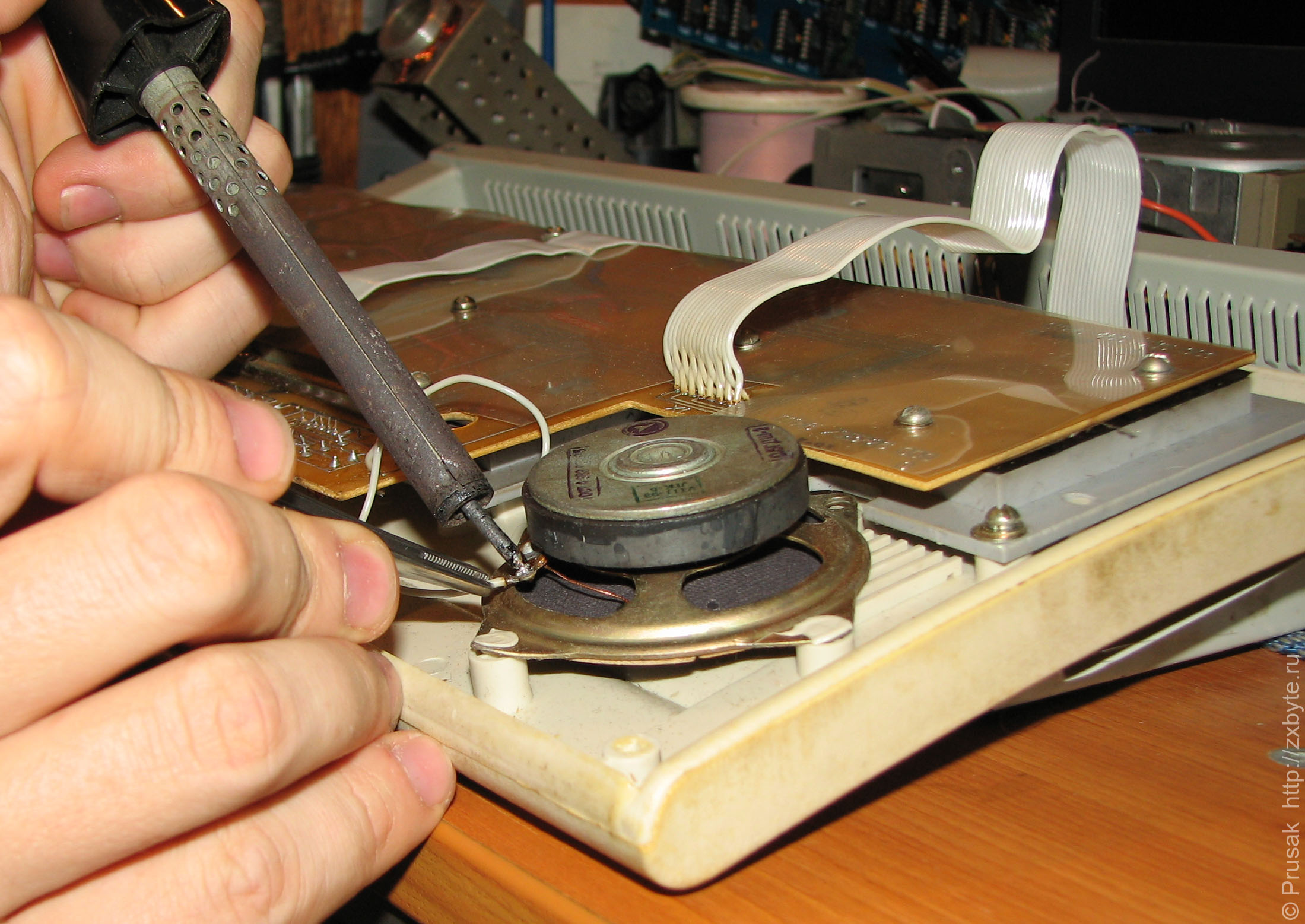

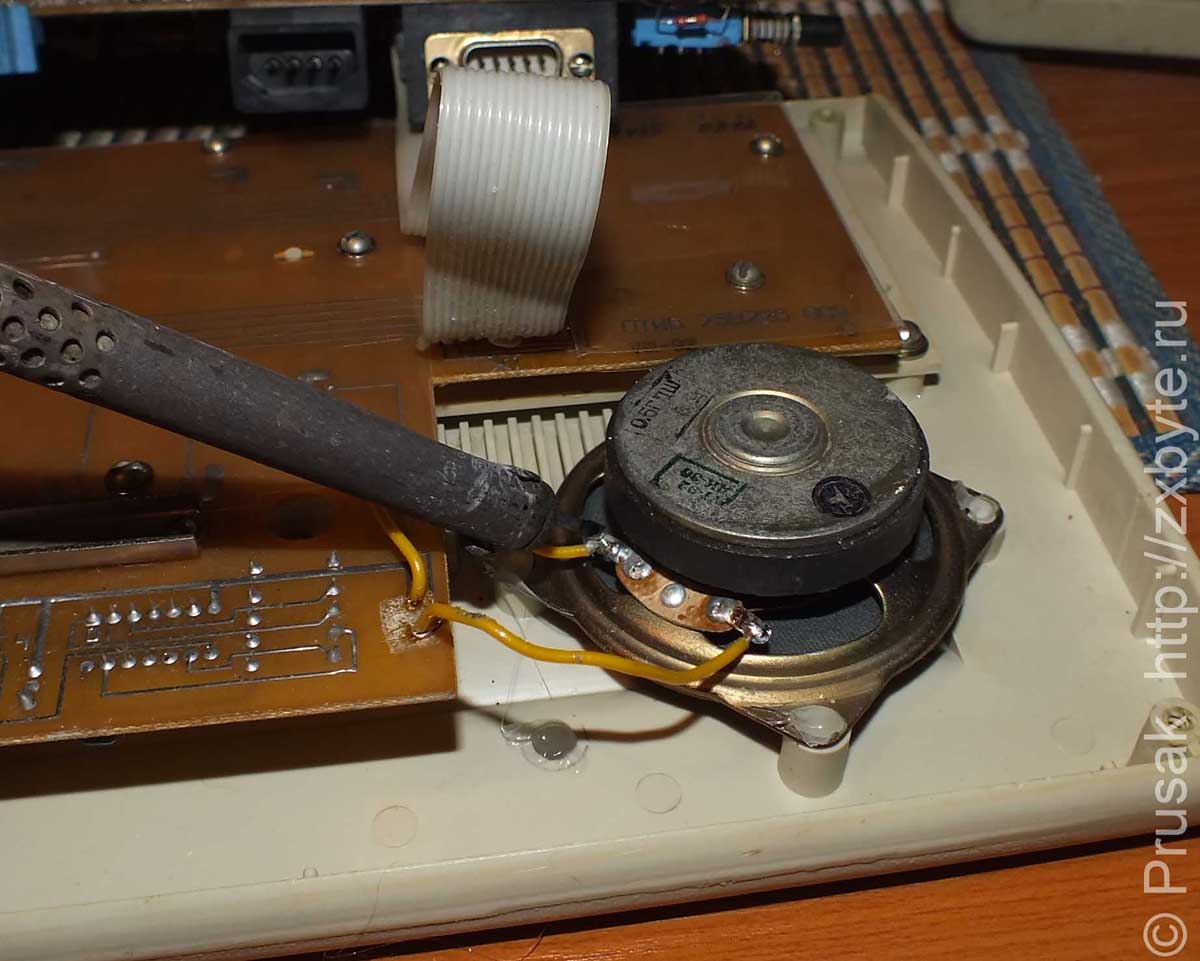

Отпаиваем провода от динамика
Отпаиваем провода от динамика

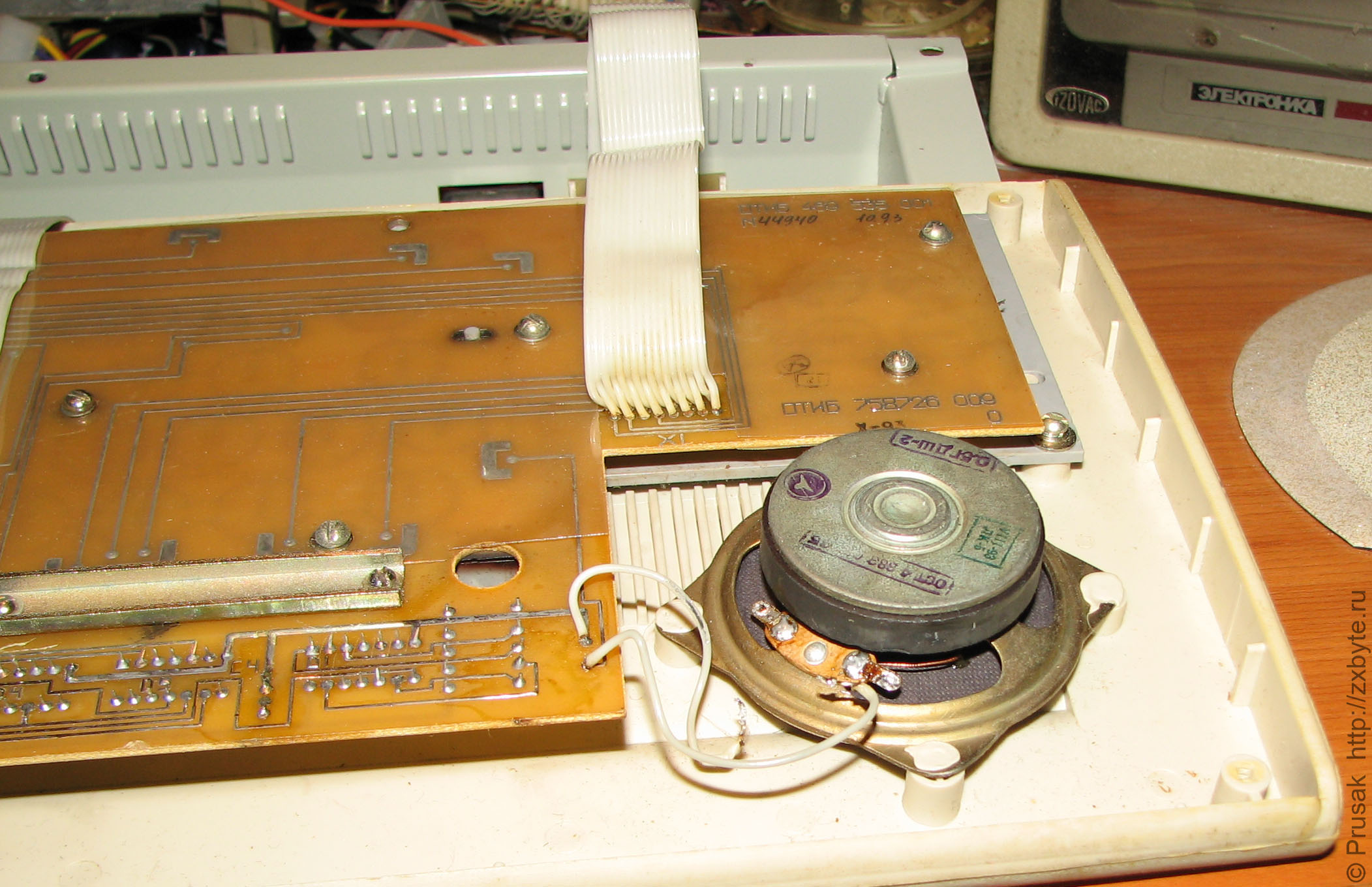

Динамик с отпаянными проводами
Динамик с отпаянными проводами
Отпаиваем провода от динамика
Динамик с отпаянными проводами

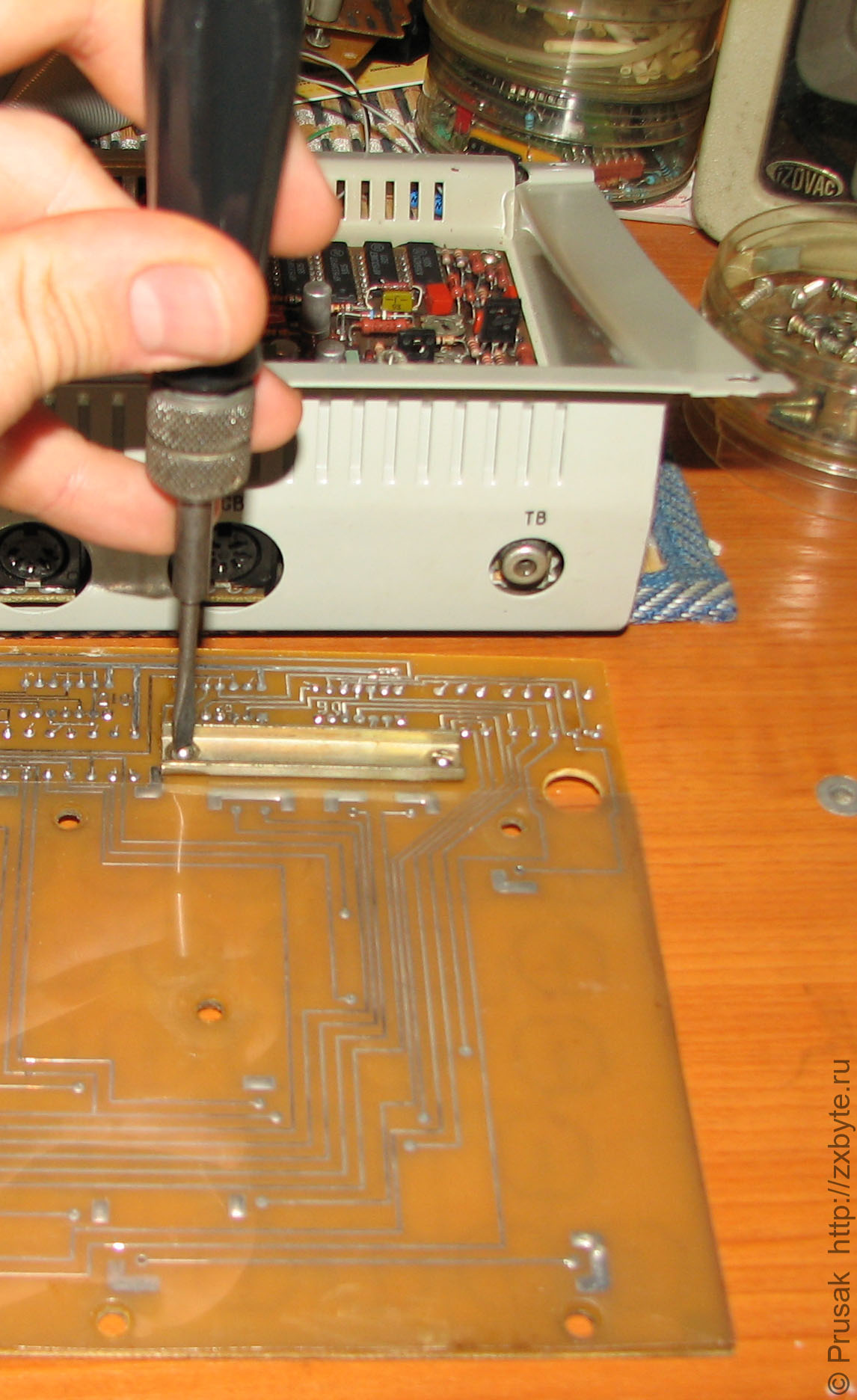

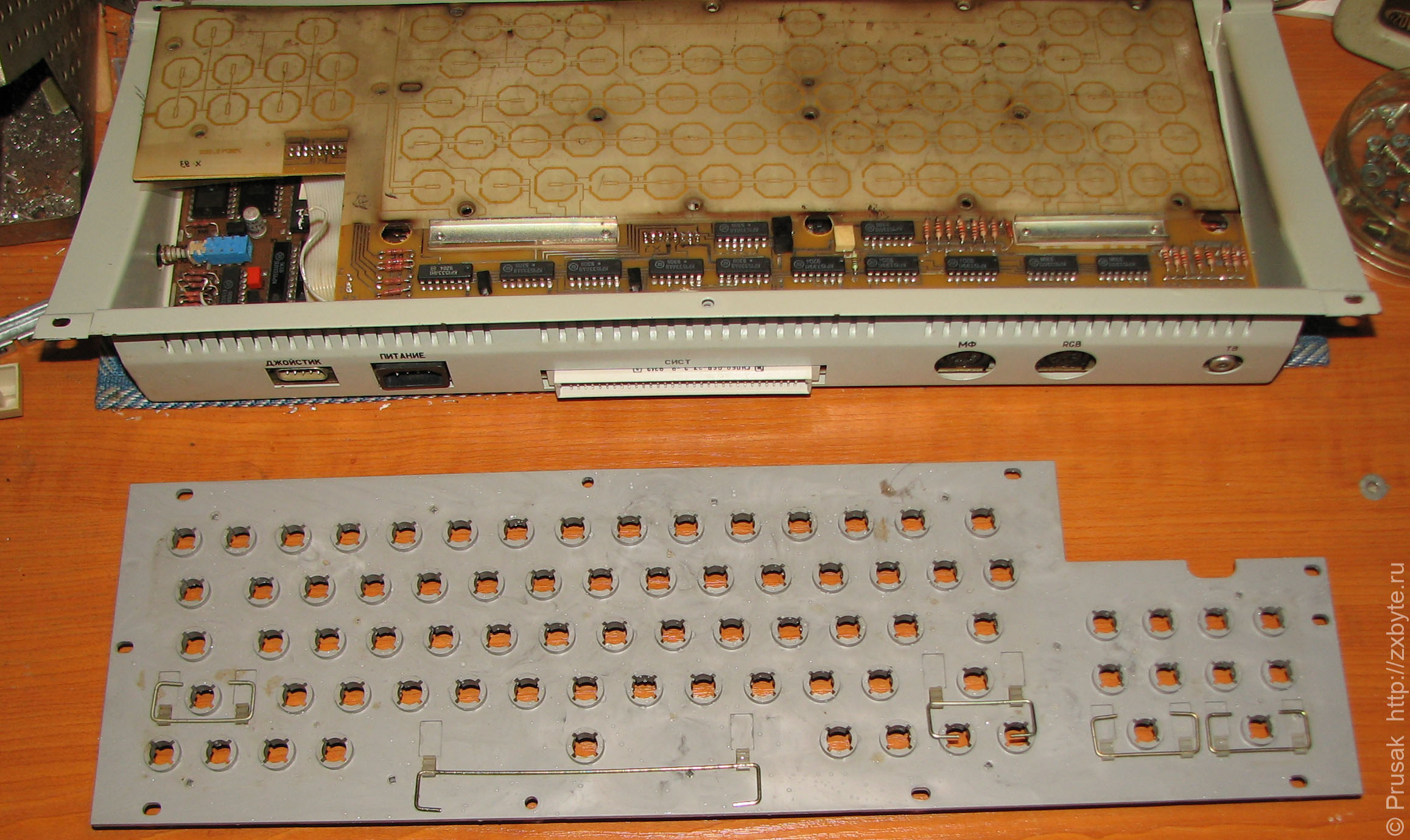

Откручиваем саморезы, на которых крепится плата клавиатуры и снимаем плату
Откручиваем саморезы, на которых крепится плата клавиатуры и снимаем плату
Откручиваем саморезы, на которых крепится плата клавиатуры и снимаем плату

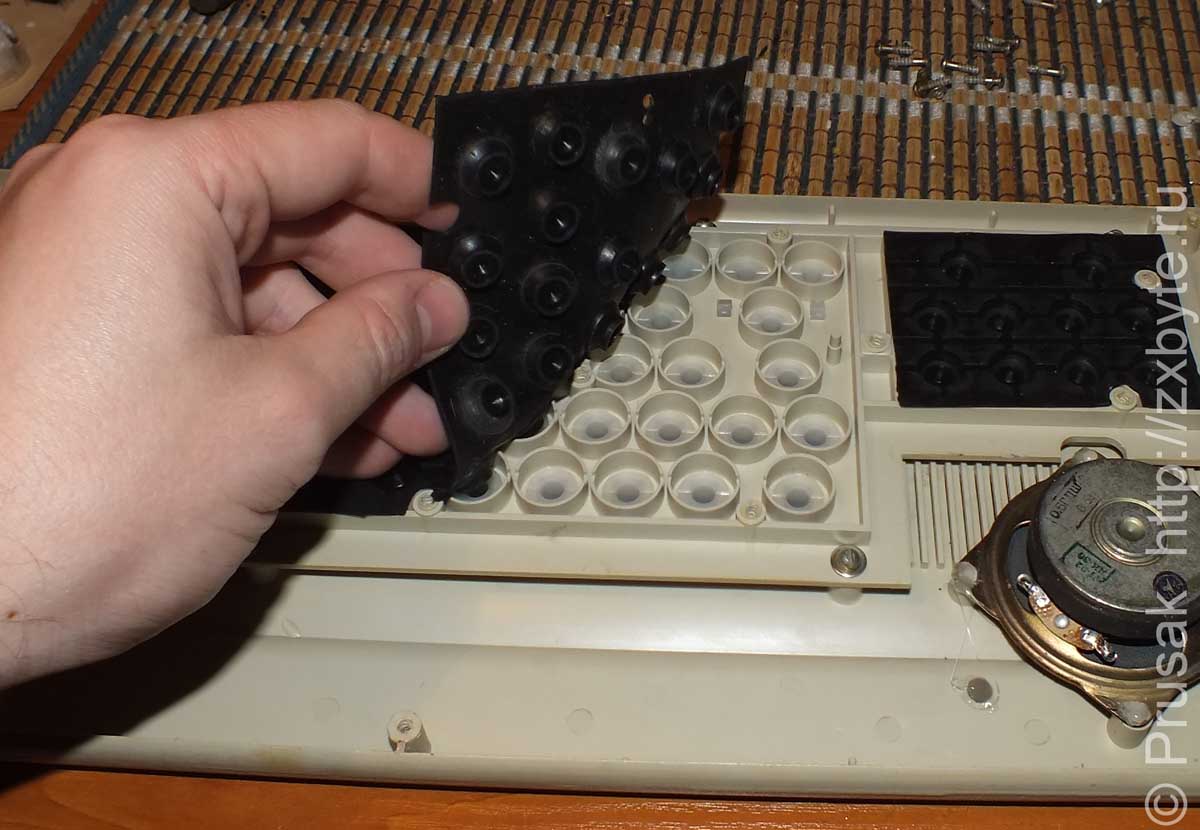

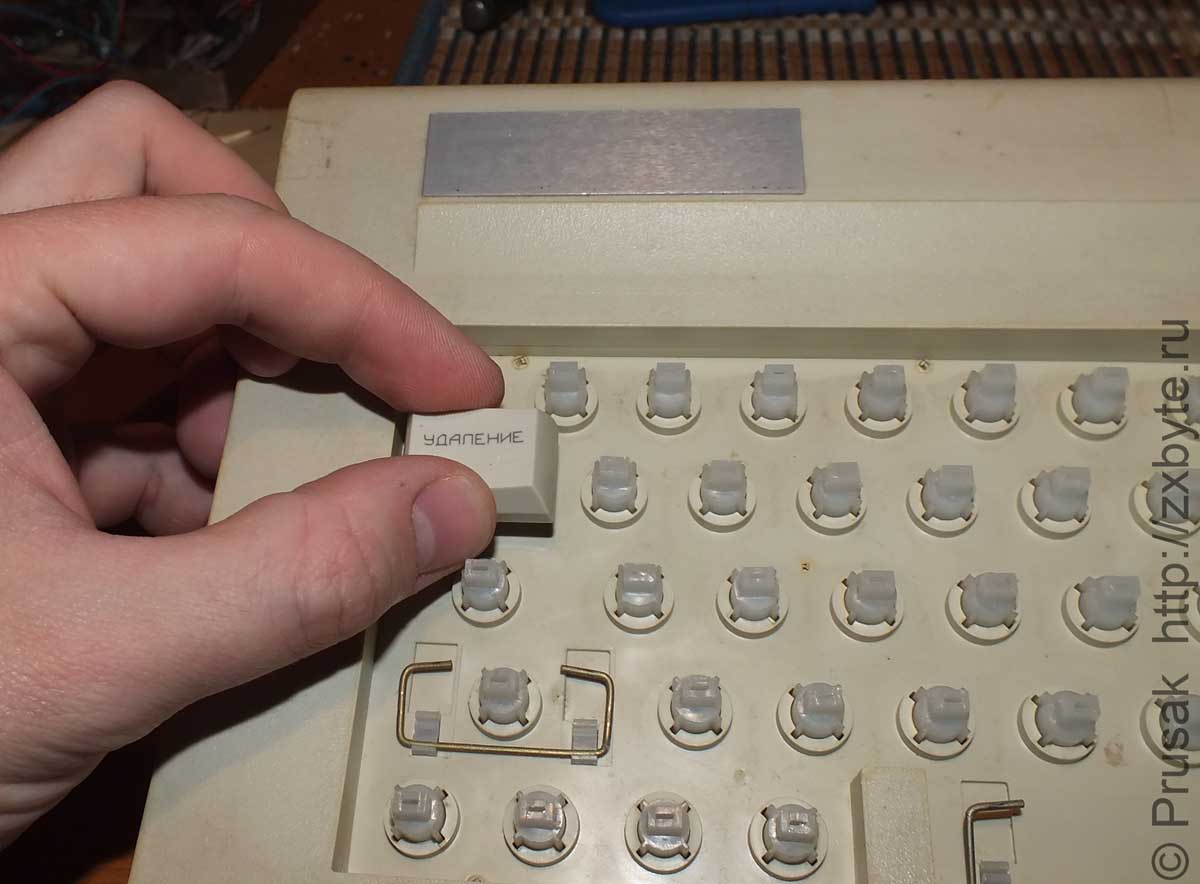

Снимаем демпфер и вытряхиваем куда-нибудь толкатели
Снимаем демпфер и вытряхиваем куда-нибудь толкатели
Снимаем демпфер и вытряхиваем куда-нибудь толкатели

Откручиваем винты и снимаем рамку
Откручиваем винты и снимаем рамку
Откручиваем винты и снимаем рамку

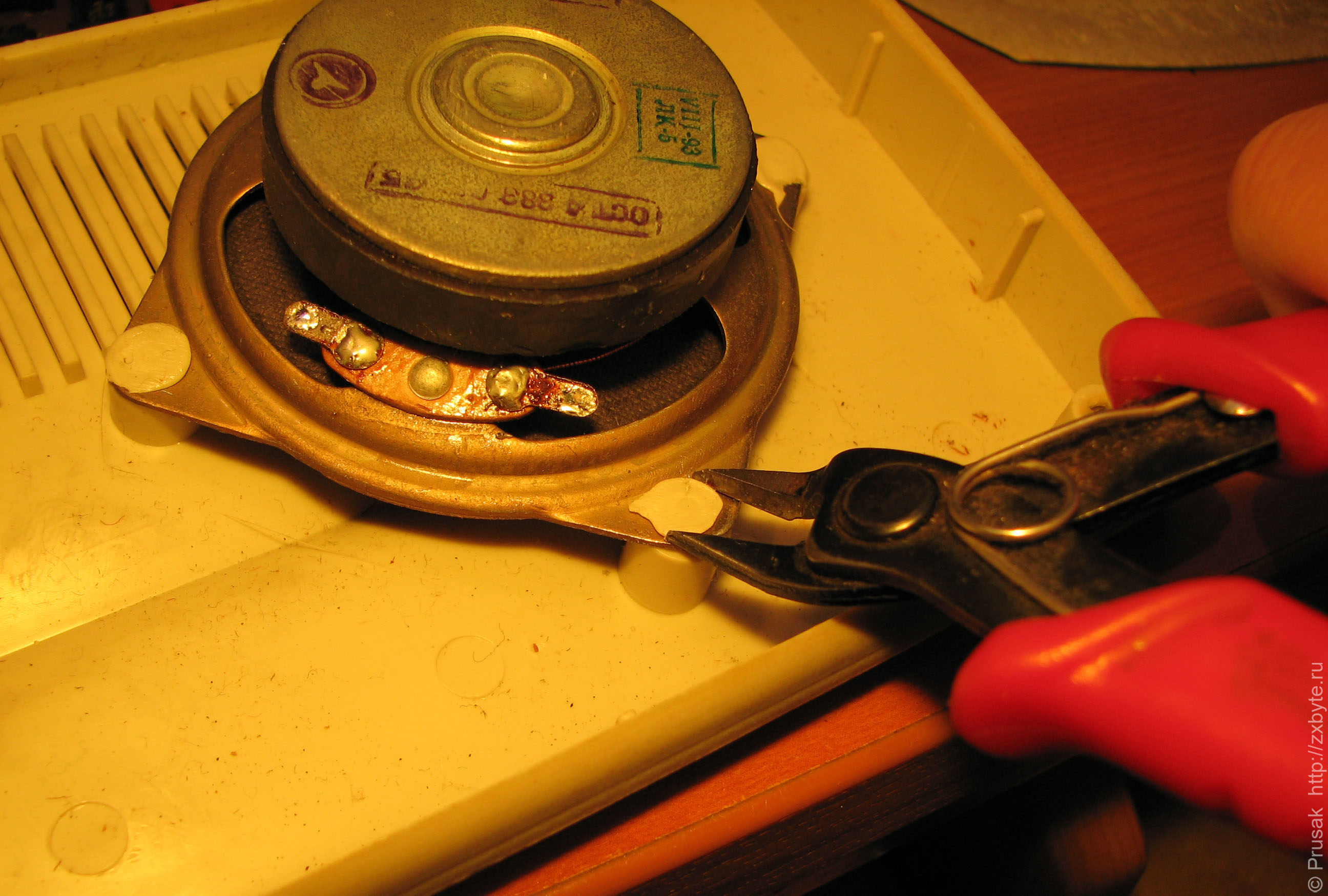

Кусачками откусываем наплывы пластмассы на стойках, на которых крепится динамик
Кусачками откусываем наплывы пластмассы на стойках, на которых крепится динамик
Кусачками откусываем наплывы пластмассы на стойках, на которых крепится динамик

Снятые кнопки засыпаем каким-нибудь чистящим средством для раковин, заливаем горячей водой, разбалтываем, и оставляем отмокать желательно подольше. Во время этой фотосессии я отмачивал кнопки два дня, но можно их подержать и полчаса, например. Только потом возможно придётся чистить кнопки щёткой, т.к. грязь не успеет хорошо отмокнуть. Всё зависит от степени грязности кнопок.

Засыпаем емкость с клавишами чистящим средством
Засыпаем емкость с клавишами чистящим средством
Засыпаем емкость с клавишами чистящим средством
Засыпаем емкость с клавишами чистящим средством

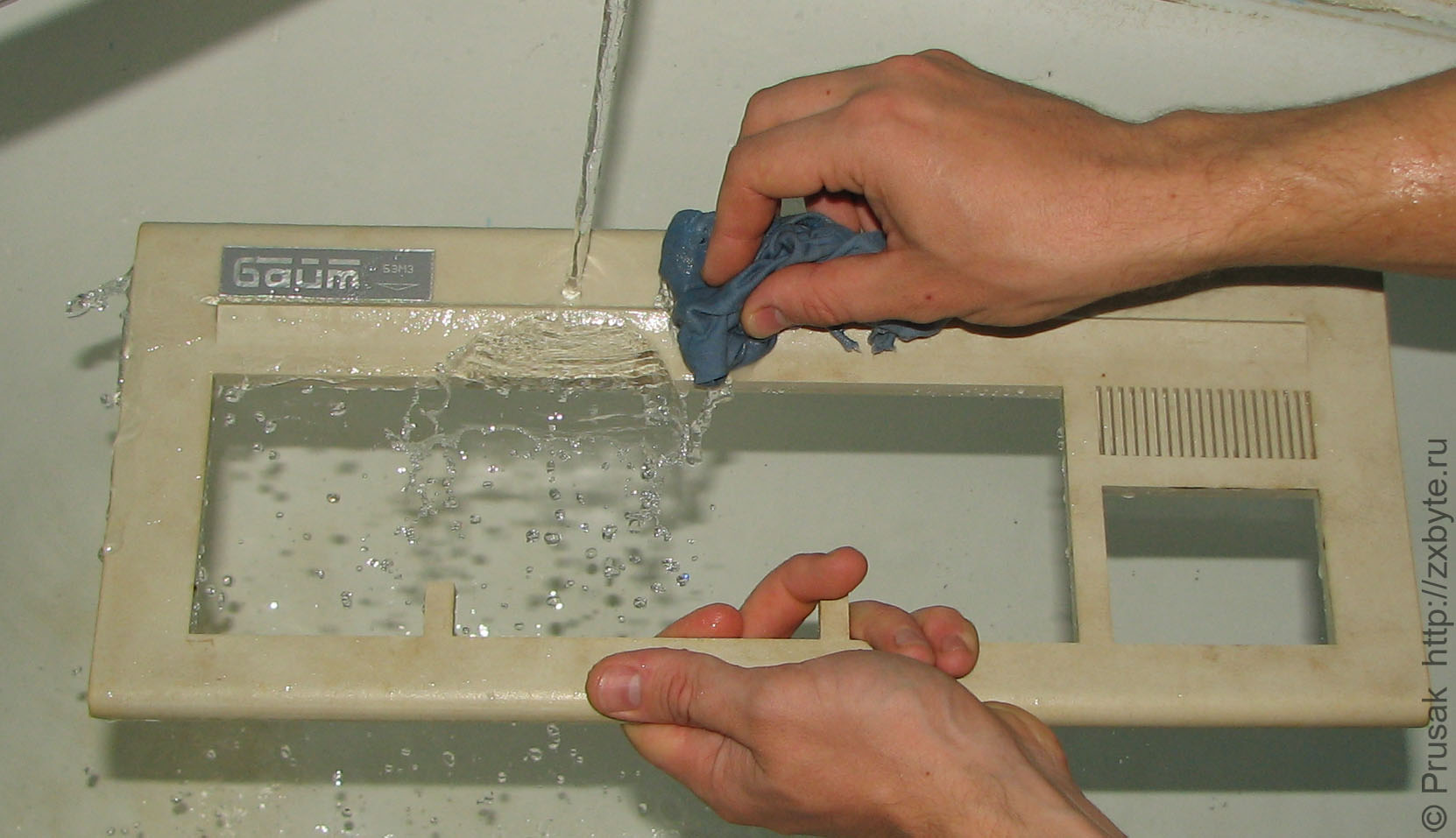

Возьмёмся за отмывку передней панели компьютера:

Отмываем пластмассовую рамку клавиатуры:

После отмывки основание как новое :) Оставляем его где-нибудь сушиться.

Отмытое от грязи основание клавиатуры
Отмытое от грязи основание клавиатуры
Отмытое от грязи основание клавиатуры

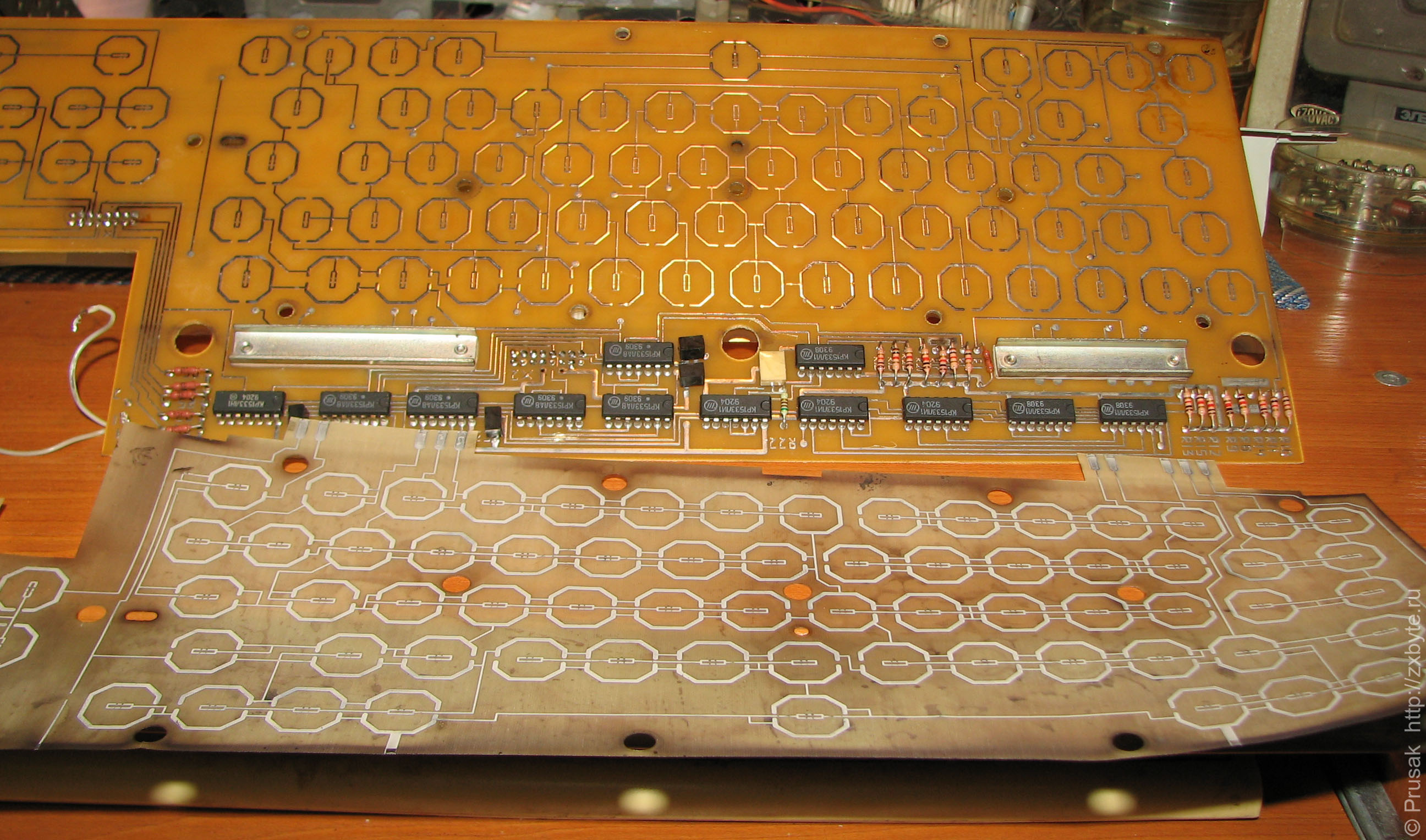

Теперь время заняться платой клавиатуры. Откручиваем прижимы, стягивающие между собой основную плату клавиатуры и гибкую плату. При этом винты откручиваем не полностью, а так, чтобы прижим болтался, но не рассыпался на детали, иначе потом придётся отдельно собирать каждый прижим:

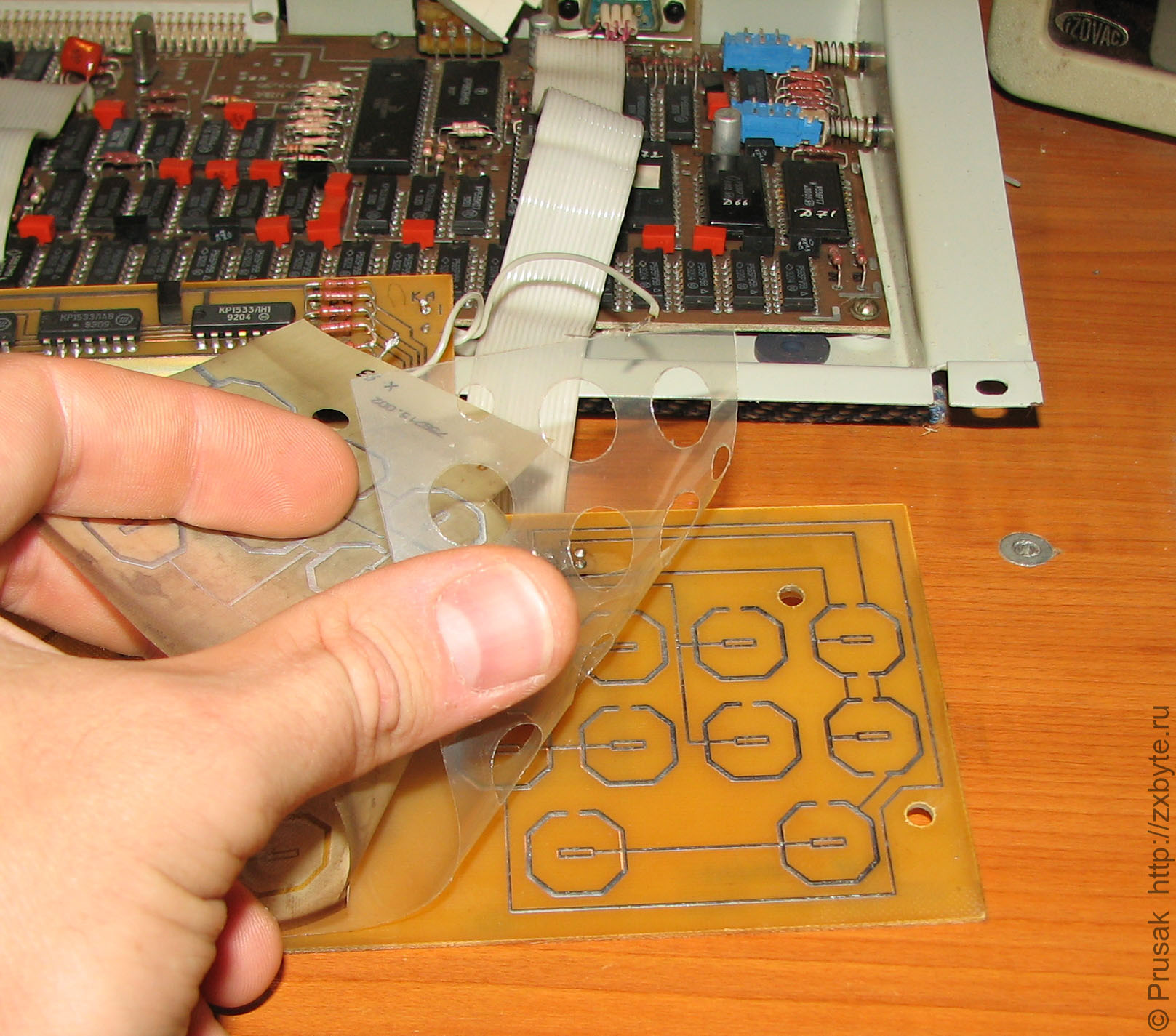

Прижим ослаблен. Из-под него можно достать гибкую плату и изоляционные прокладки:

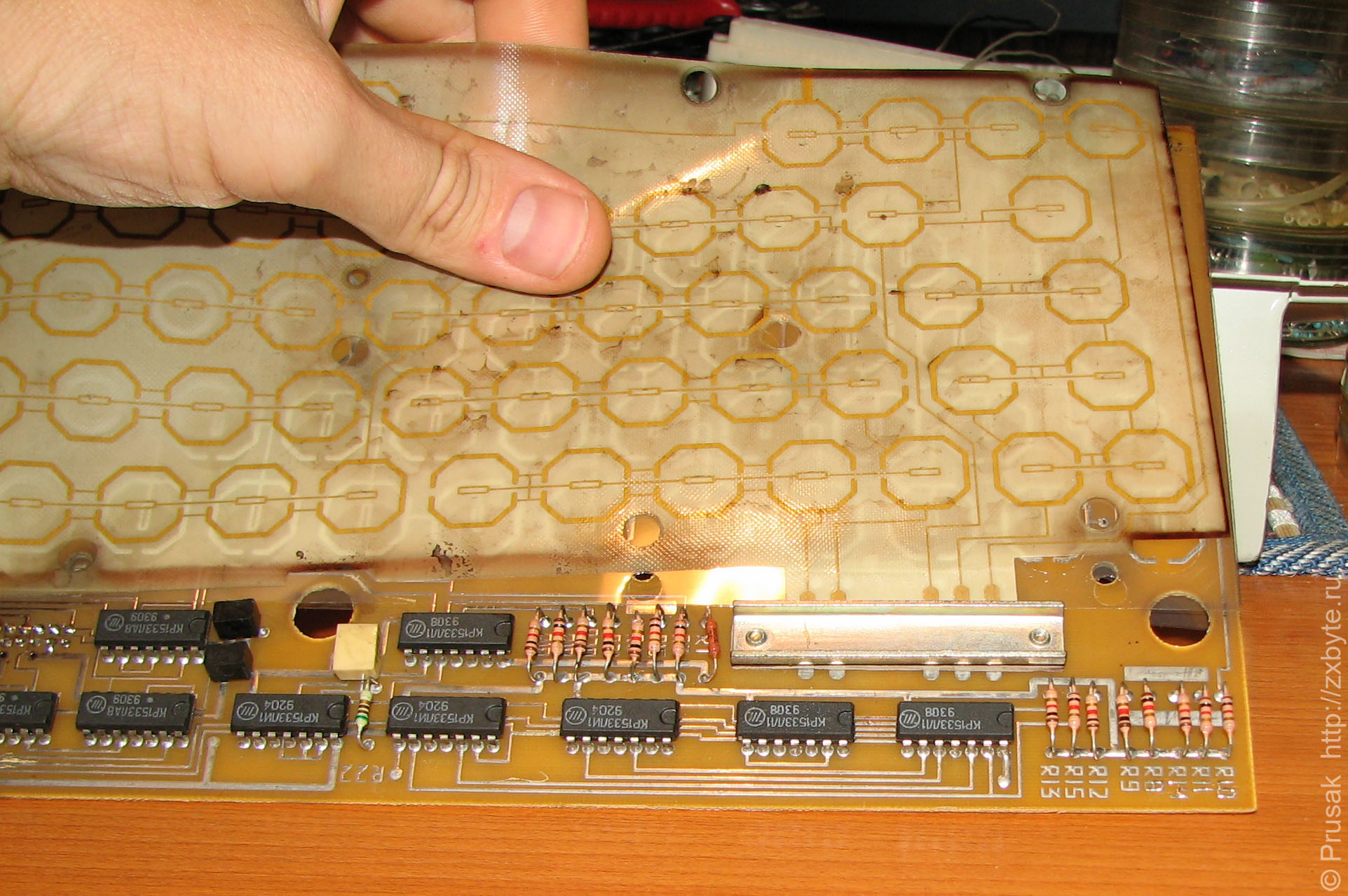

Плата клавиатуры полностью разобрана:

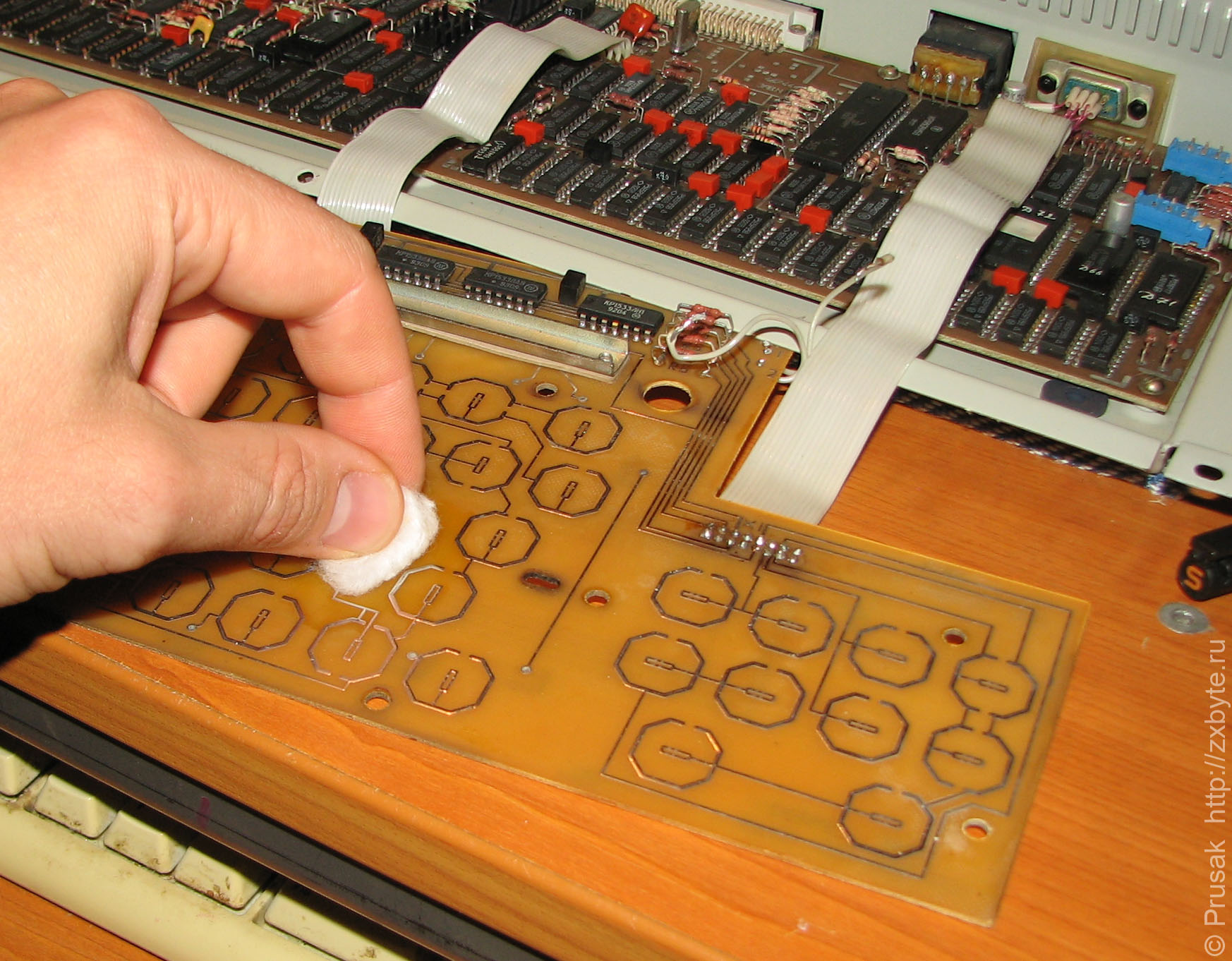

Протираем контактные площадки на основной плате клавиатуры спиртом. Эти площадки, как правило, почти не окисляются, поэтому в серьёзной отмывке не нуждаются.

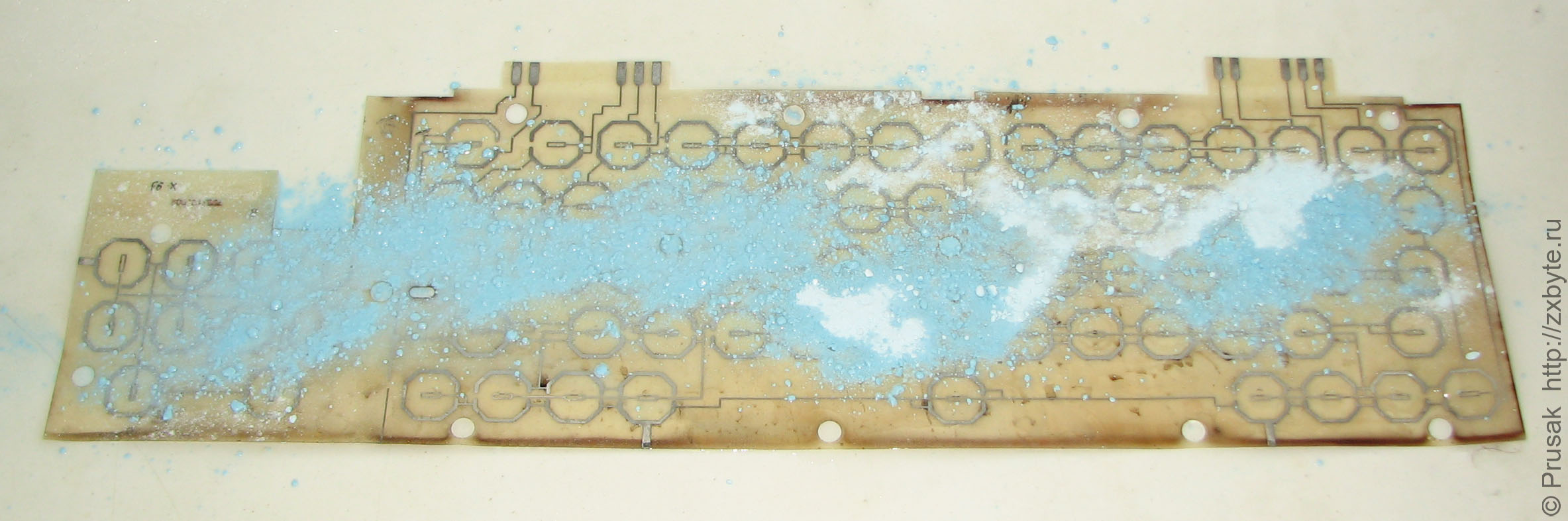

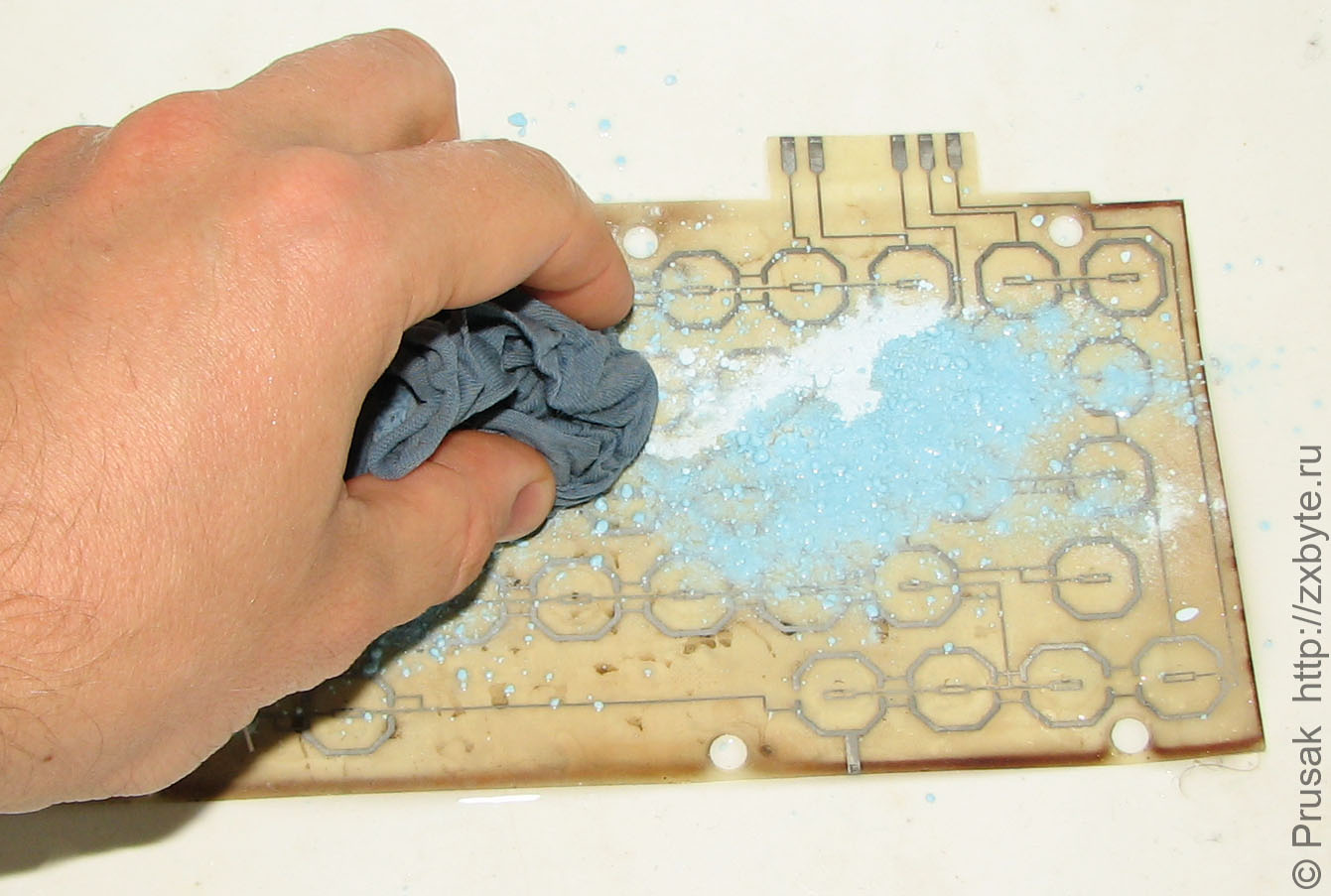

Займёмся гибкой платой. Это самый нежный элемент клавиатуры, и поэтому требует очень аккуратного обращения. Кладём плату на ровную поверхность (например, на дно ванны), мочим водой и засыпаем порошком для чистки раковин. Важно, чтобы порошок был слегка абразивен, тогда он хорошо полирует печатные проводники.

Дальше очень аккуратно тряпкой растираем порошок но поверхности платы. Для очистки проводников от окислов надо с усилием тереть плату тряпкой, но при этом следить, чтобы не перегнуть плату, иначе на месте перегиба проводники трескаются. После этого приходится восстанавливать пайкой каждый проводник, и не всегда удаётся вернуть клавиатуре полную функциональность. Так что одной рукой крепко прижимаем плату к поверхности ванны, а второй рукой с усилием трём тряпкой В ОДНОМ НАПРАВЛЕНИИ. Обратно не трём! Иначе перегнём плату.

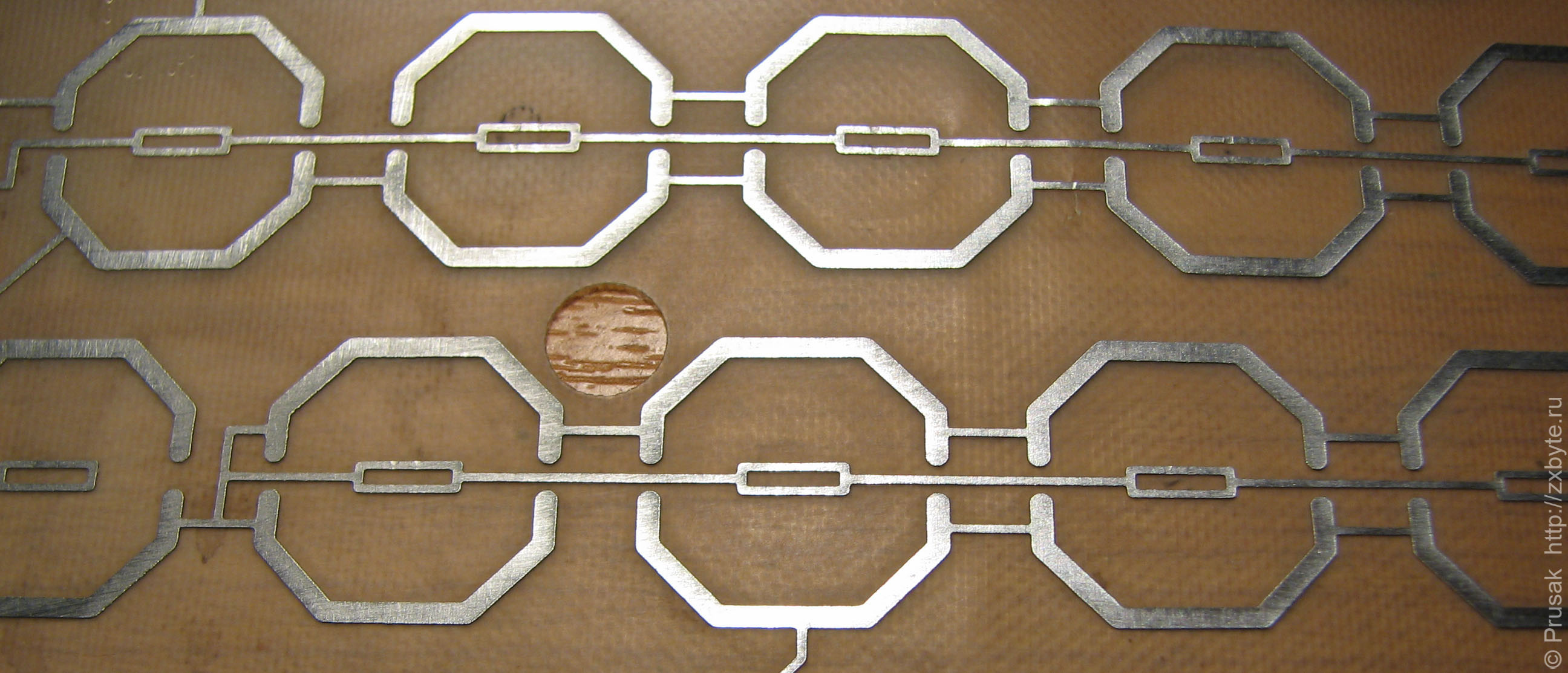

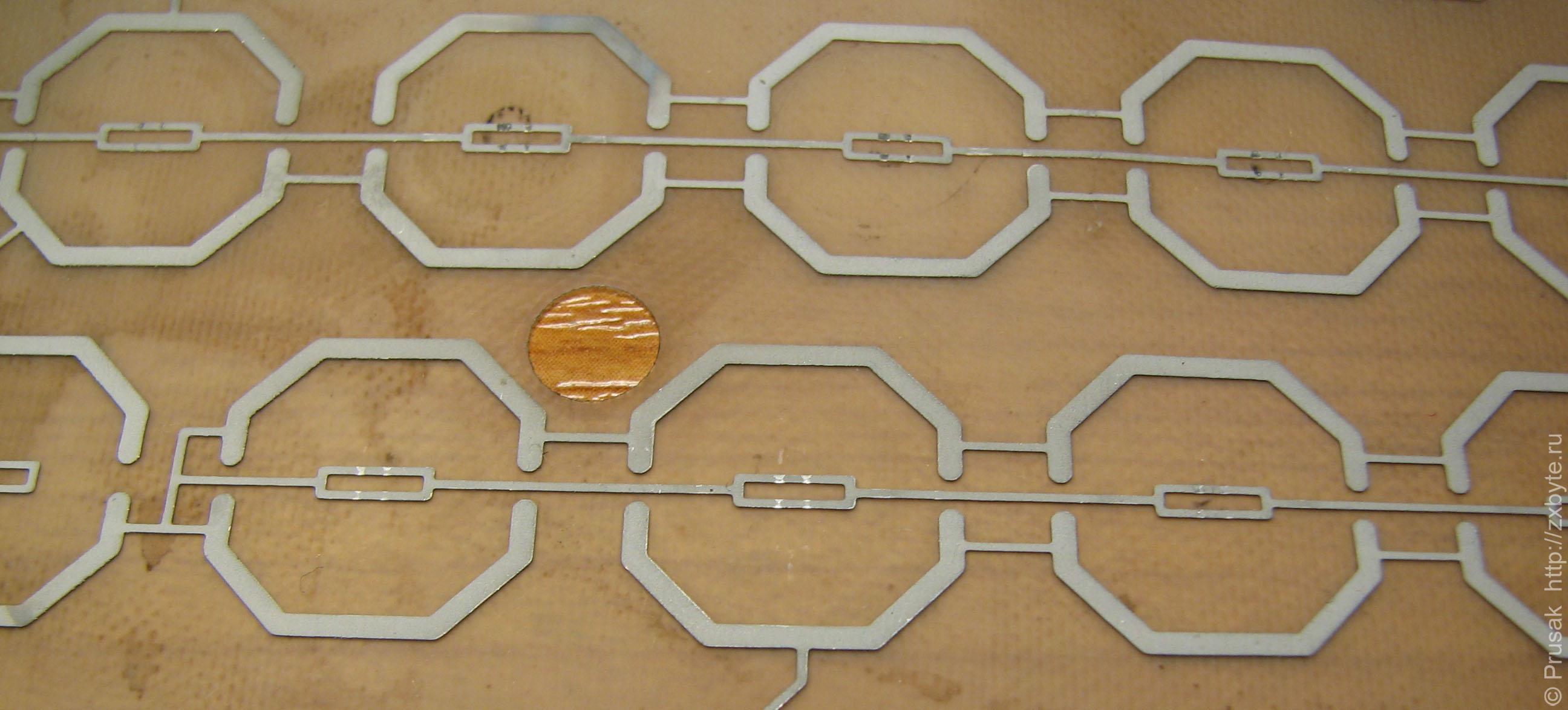

Трем до тех пор, пока все проводники не начнут блестеть. Вот для сравнения две фотографии - до протирки и после неё:

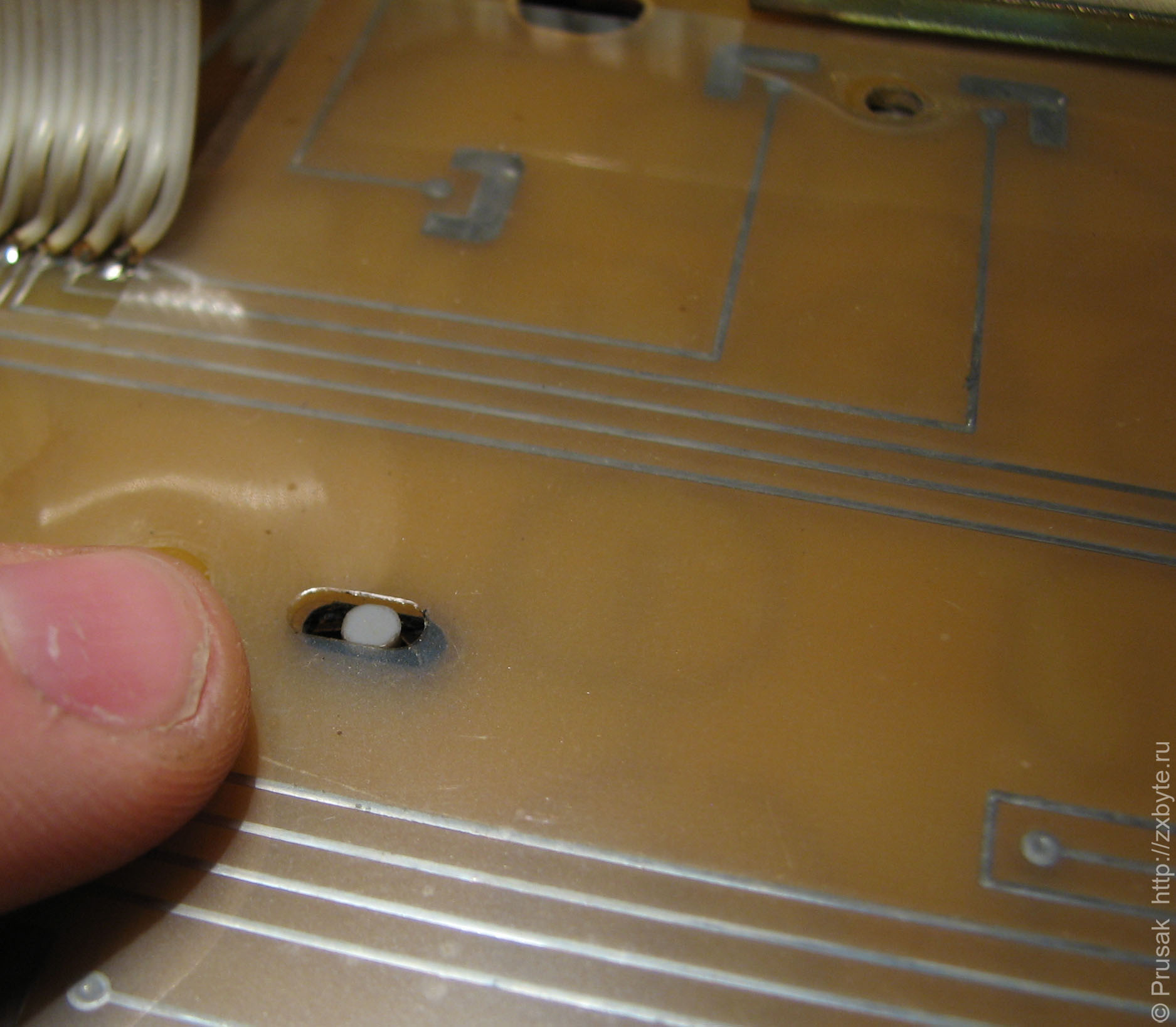

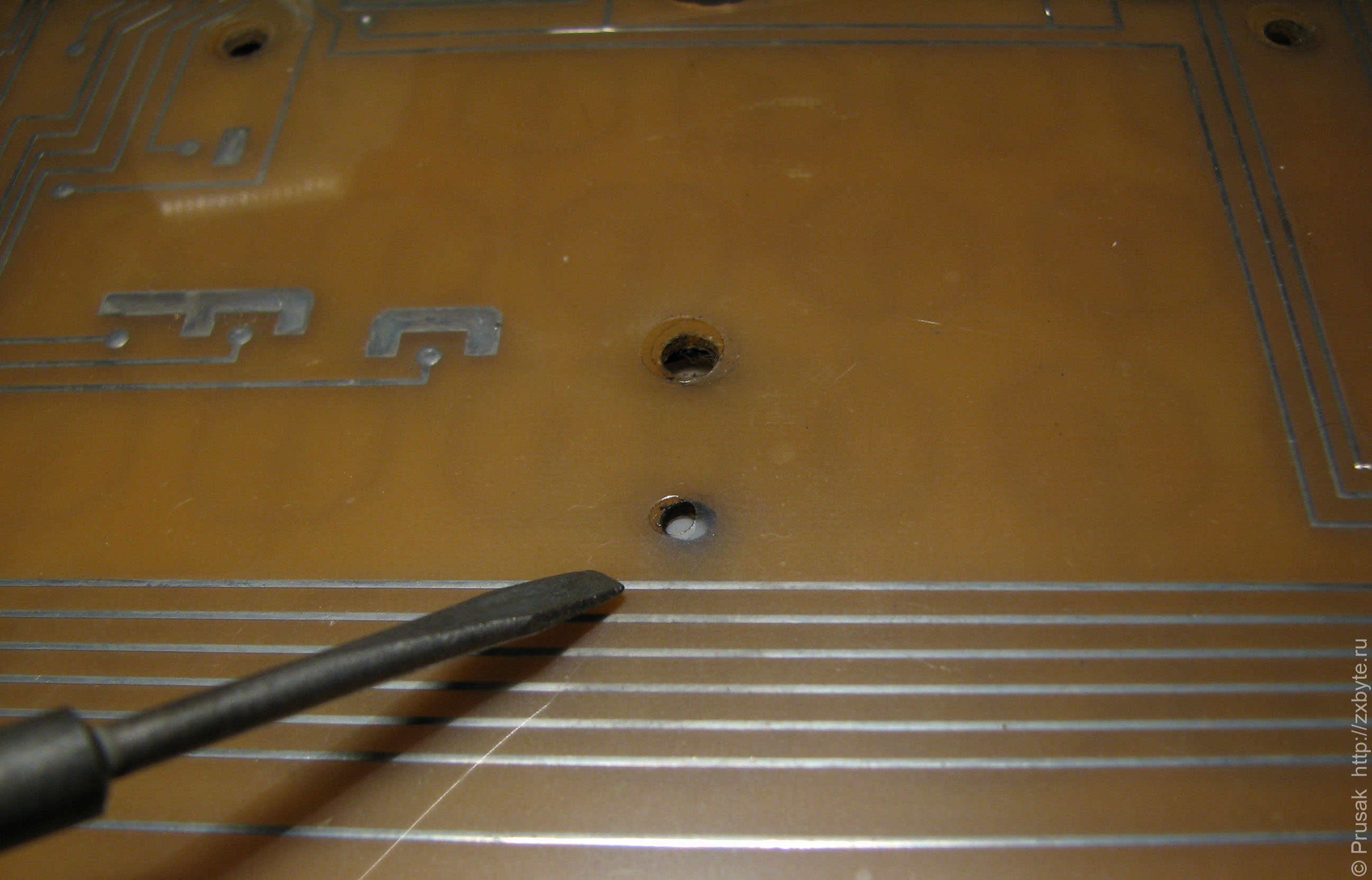

Контактные площадки на гибкой плате до чистки
Контактные площадки на гибкой плате до чистки
Контактные площадки на гибкой плате после чистки
Контактные площадки на гибкой плате после чистки

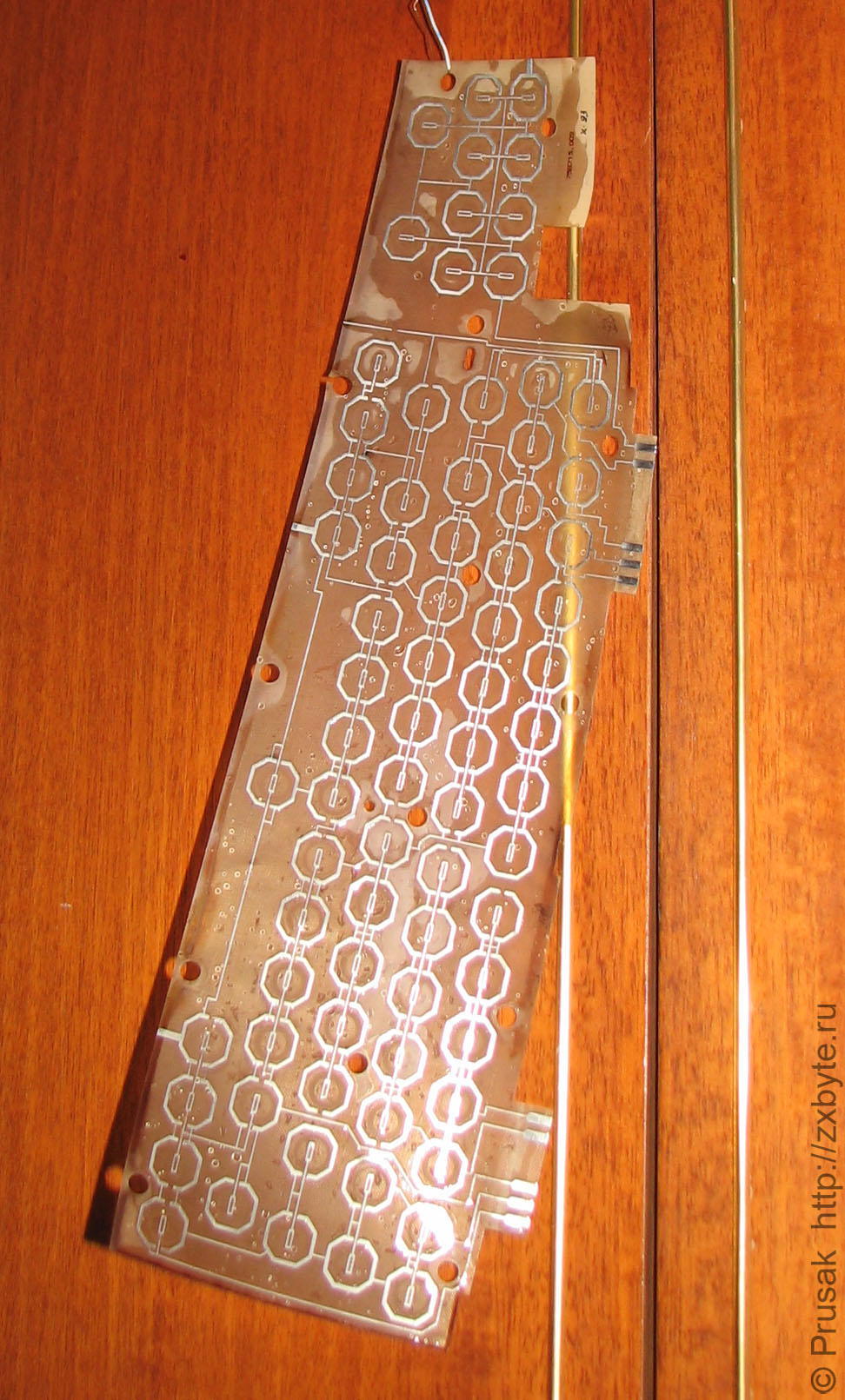

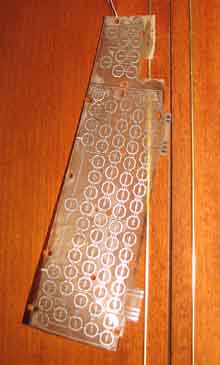

После отмывки гибкую плату вешаем куда-нибудь сушиться:

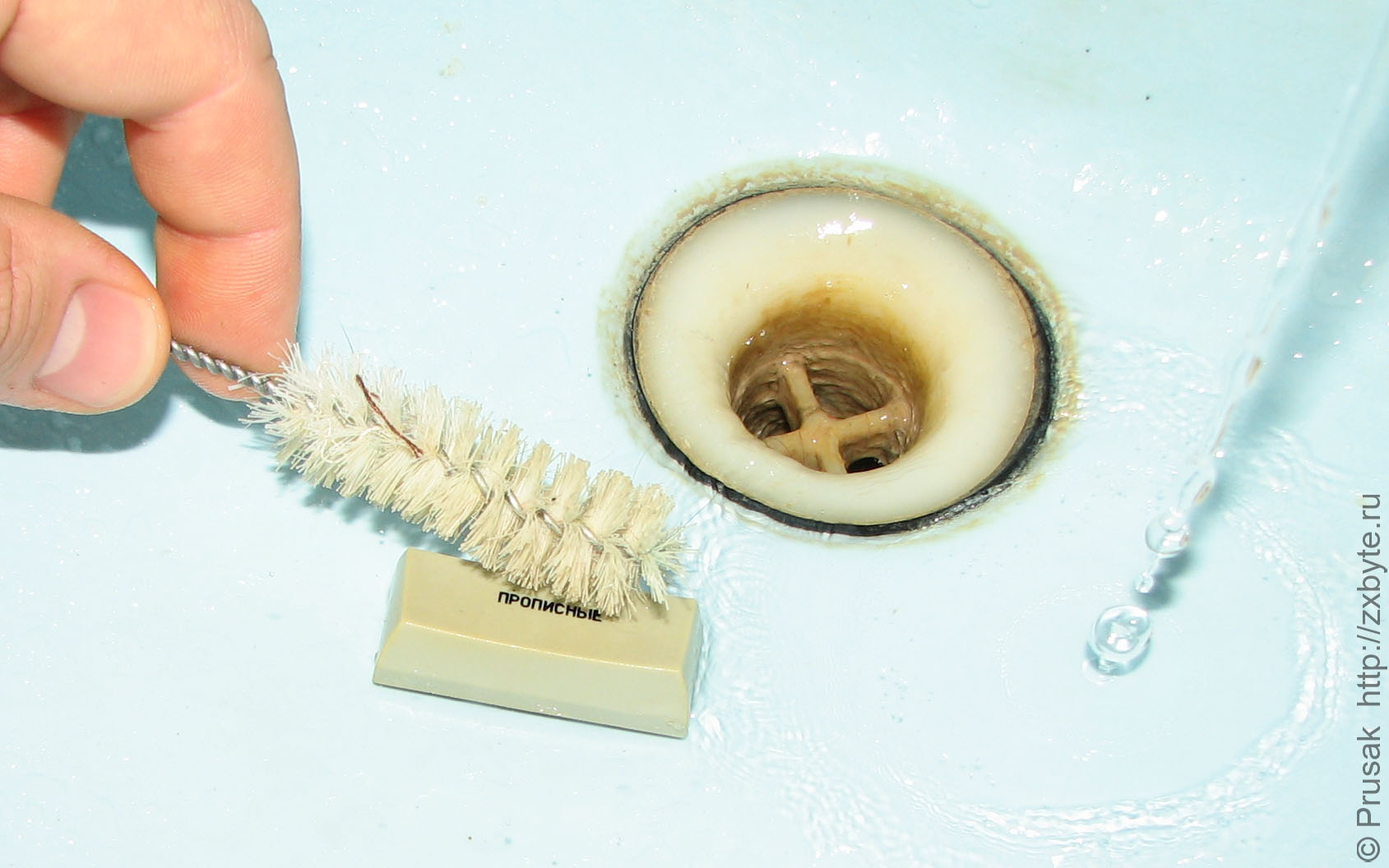

Если кнопки уже отмокли, займёмся их чисткой. Если грязь не успела хорошо отмокнуть, придётся чистить каждую кнопку щёткой. Только не следует усердствовать, иначе можно счистить надписи на кнопках:

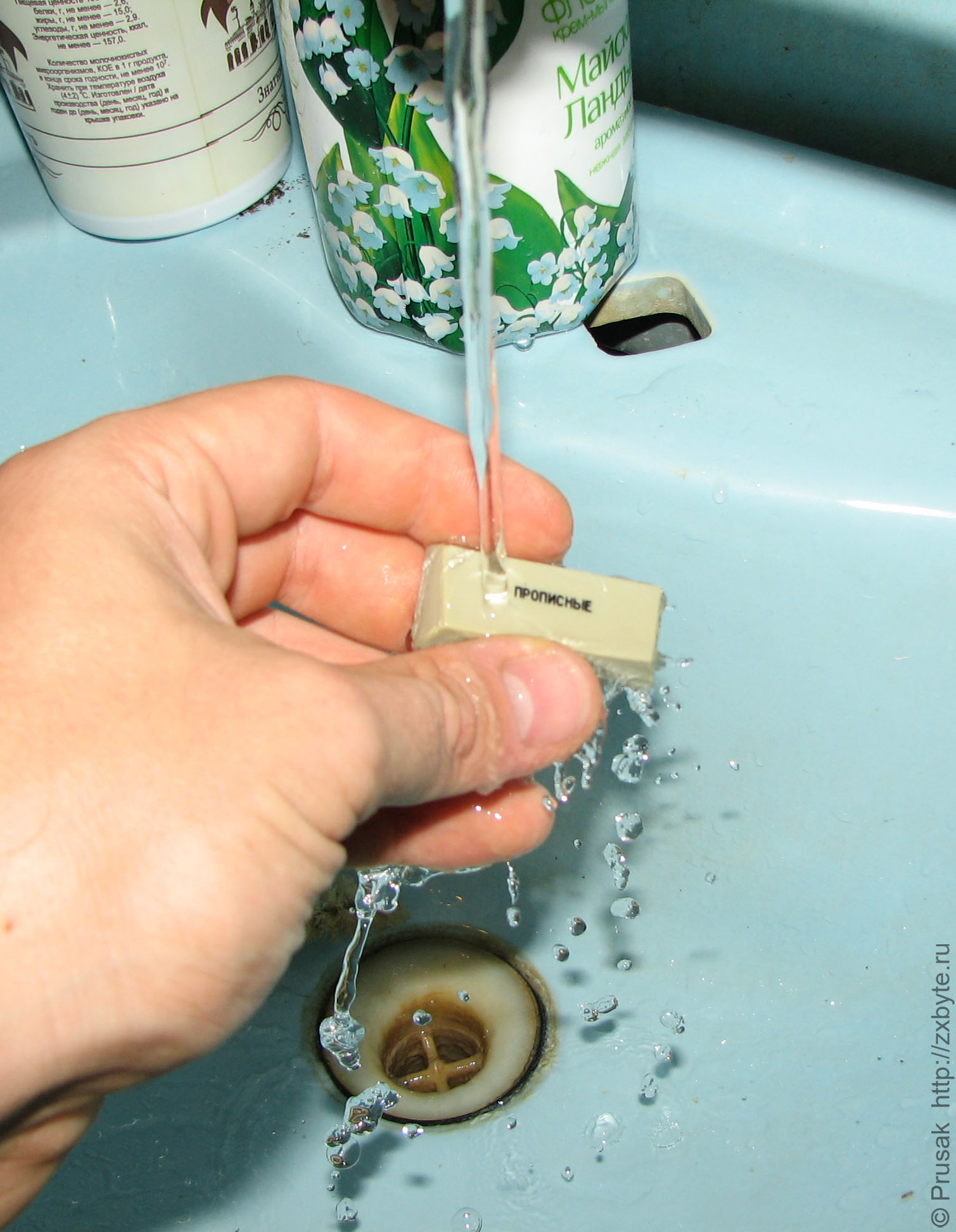

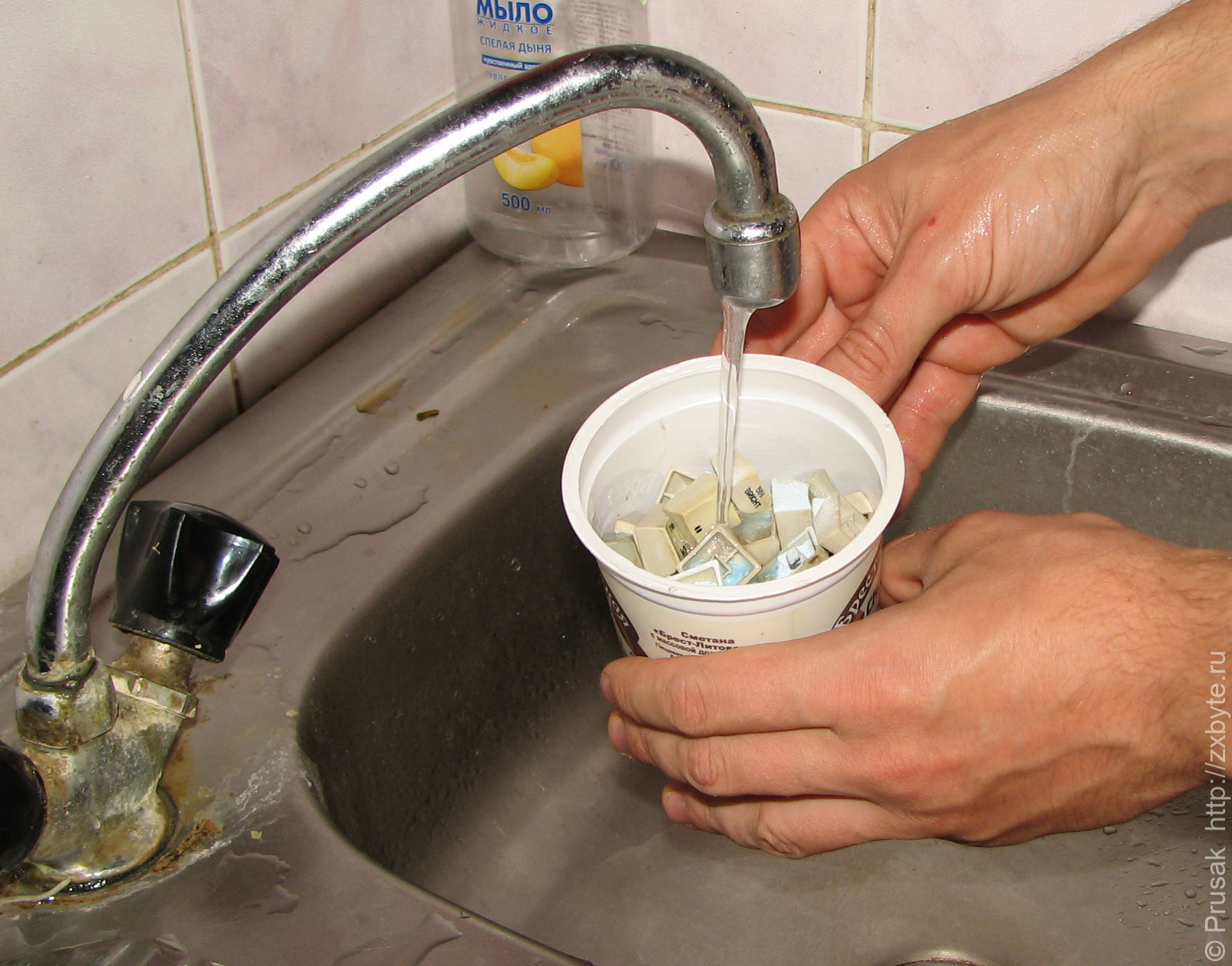

Если кнопки как следует отмокли, то достаточно их просто сполоснуть под струёй воды:

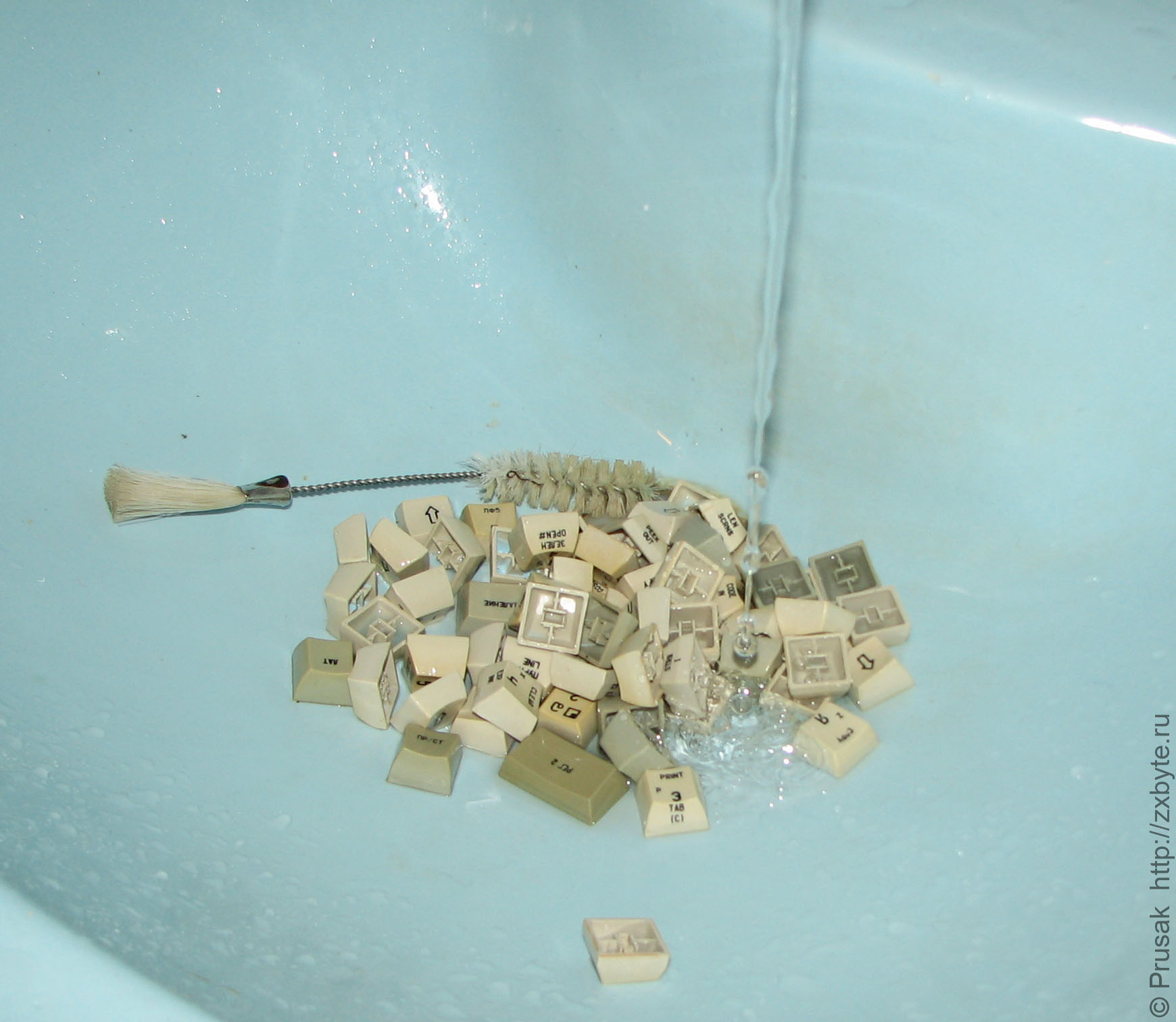

Моем клавиши клавиатуры под струёй воды
Моем клавиши клавиатуры под струёй воды
Моем клавиши клавиатуры под струёй воды
Моем клавиши клавиатуры под струёй воды

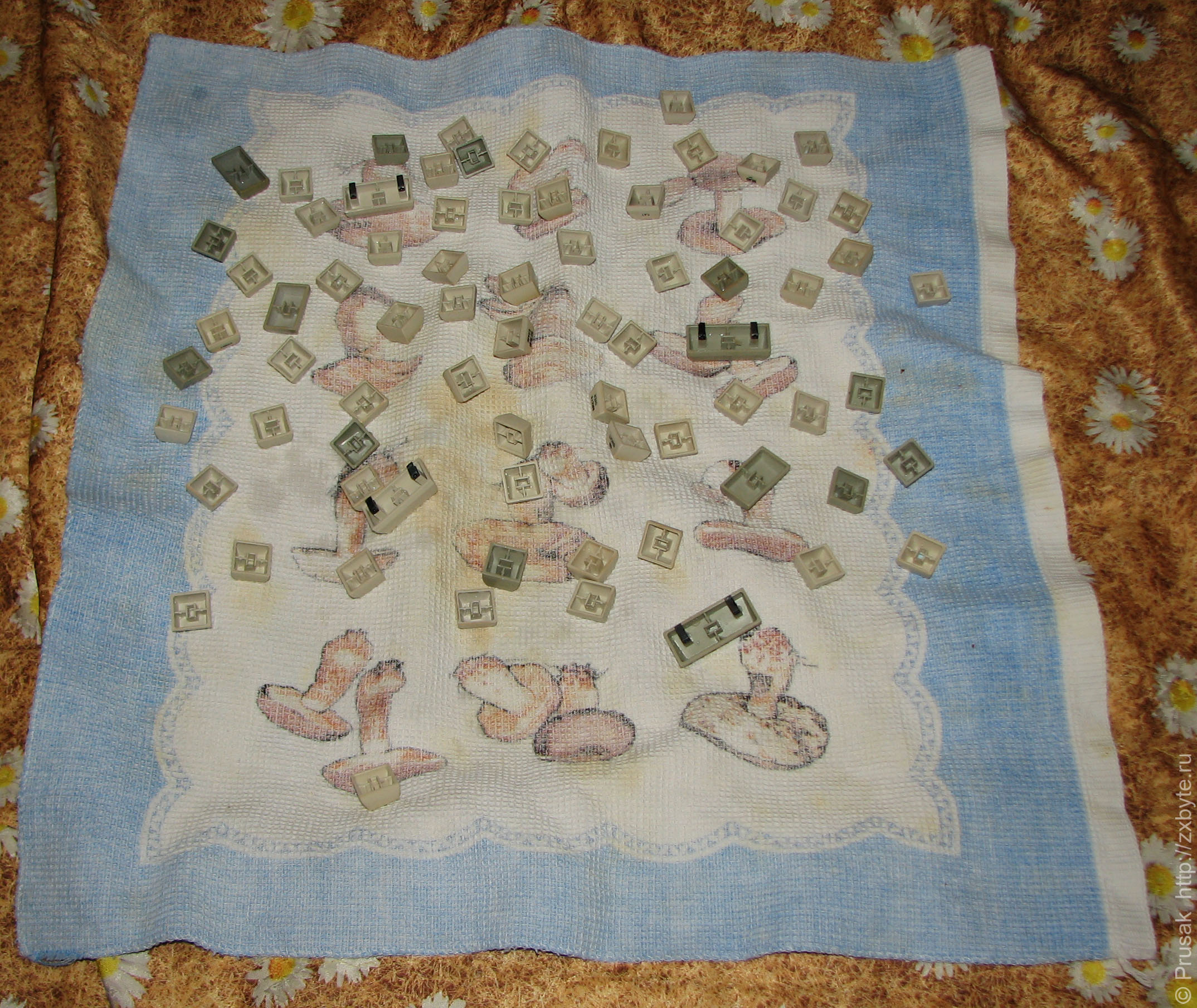

После отмывки раскладываем кнопки сушиться на полотенце или на газете:

Пока кнопки сохнут, собираем платы клавиатуры. Для этого засовываем гибкую плату под прижимы, совмещаем контактные площадки на основной и гибкой плате. Не забываем между платами положить лист-изолятор с отверстиями, и с обратной стороны основной платы под прижим тоже кладётся пластиковый лист-изолятор. Внимание - винты, которые стягивают прижимы между собой, не зажимаем! Необходимо, чтобы гибкую плату можно было позже подвигать.

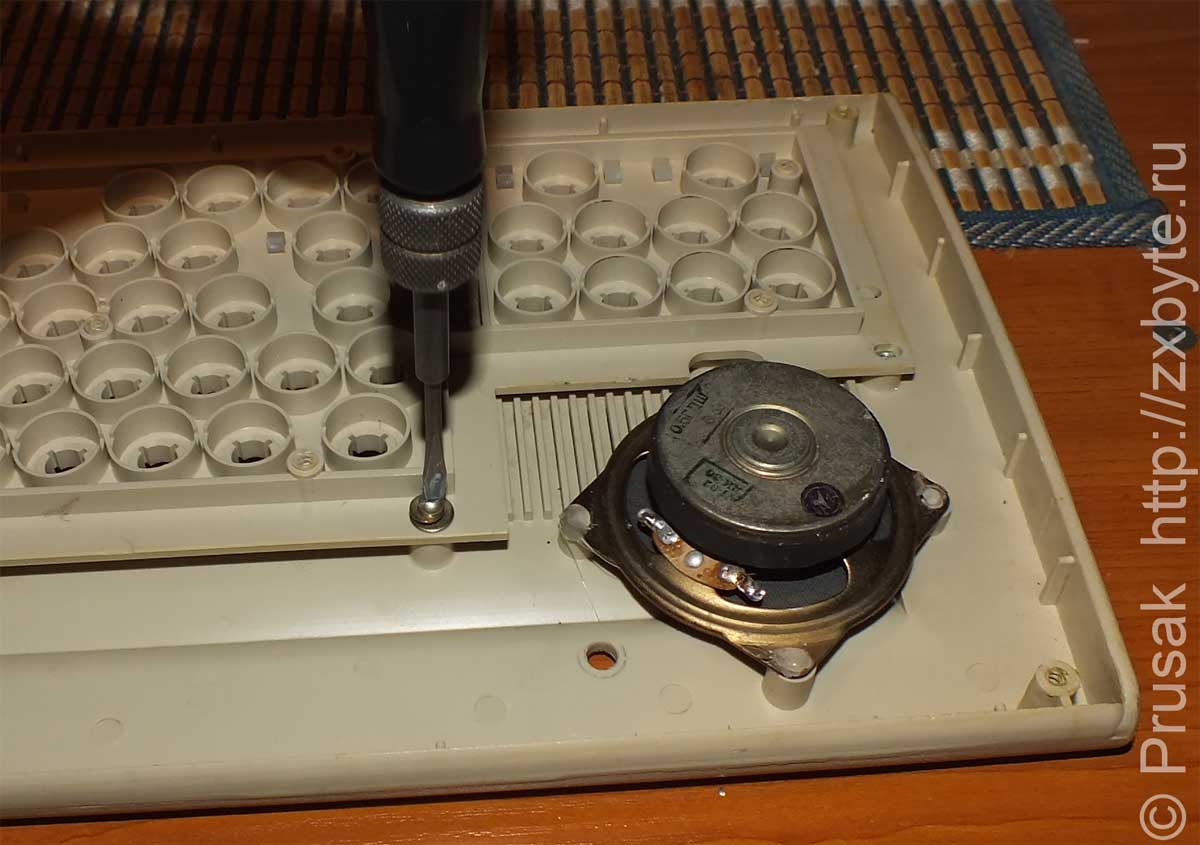

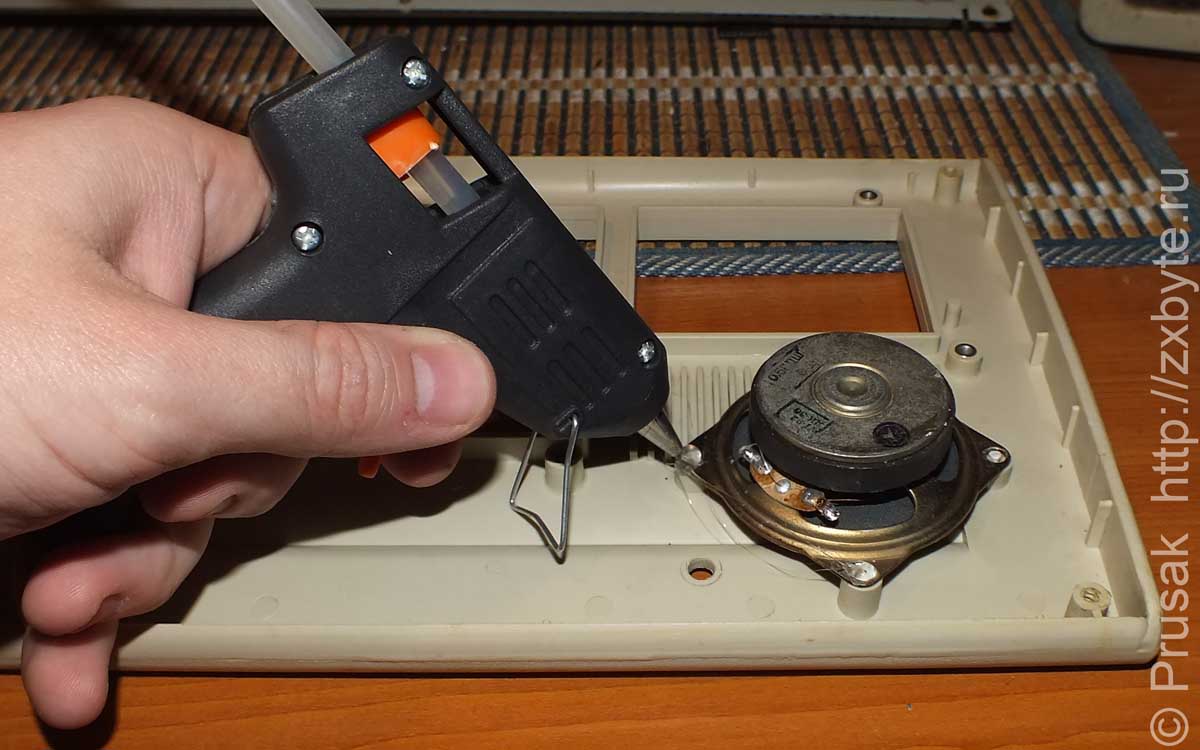

Ставим на место динамик и фиксируем его расплавленным полиэтиленом из термопистолета:

Ставим на место пластмассовую рамку:

Закручиваем обратно винты, крепящие рамку:

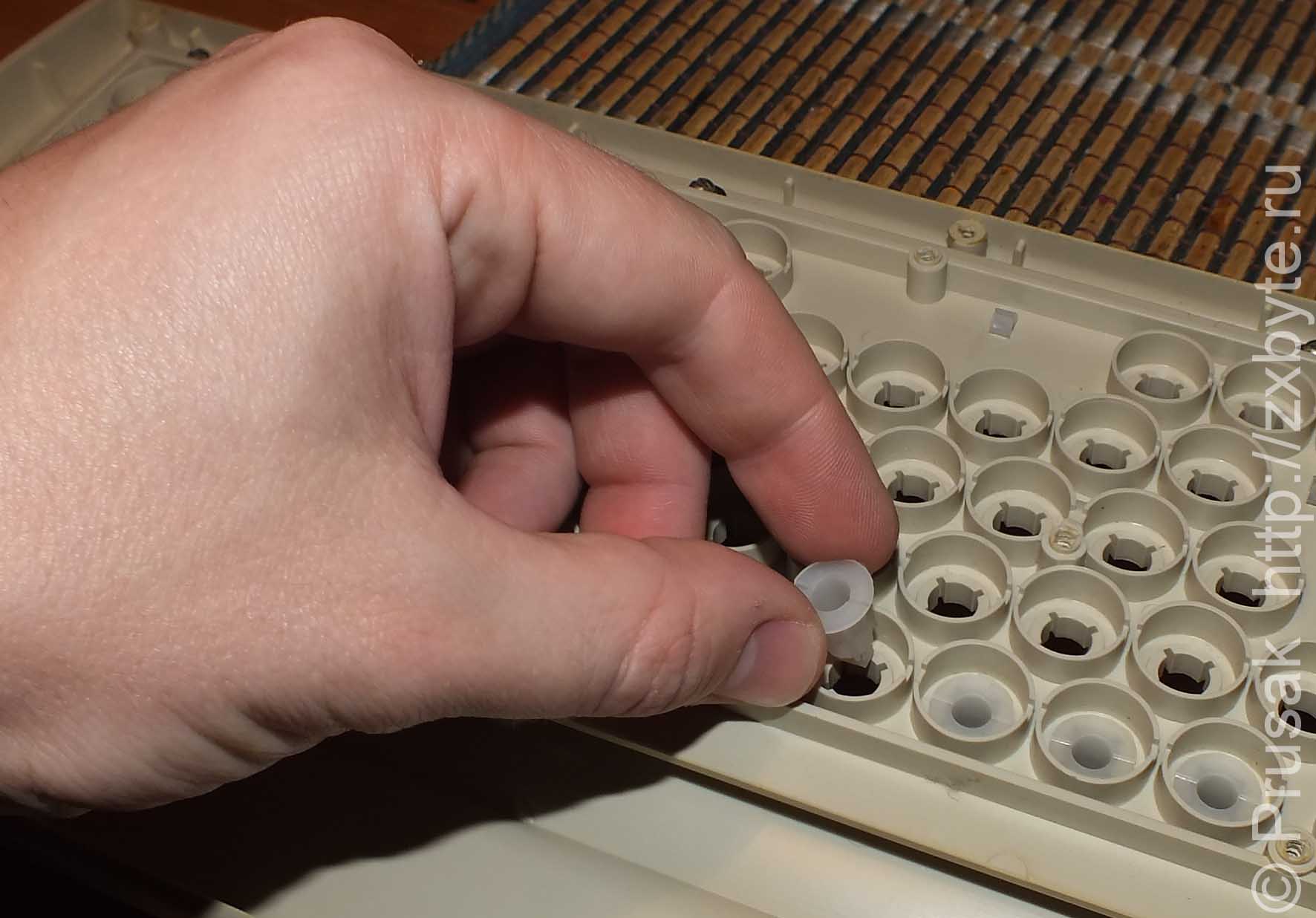

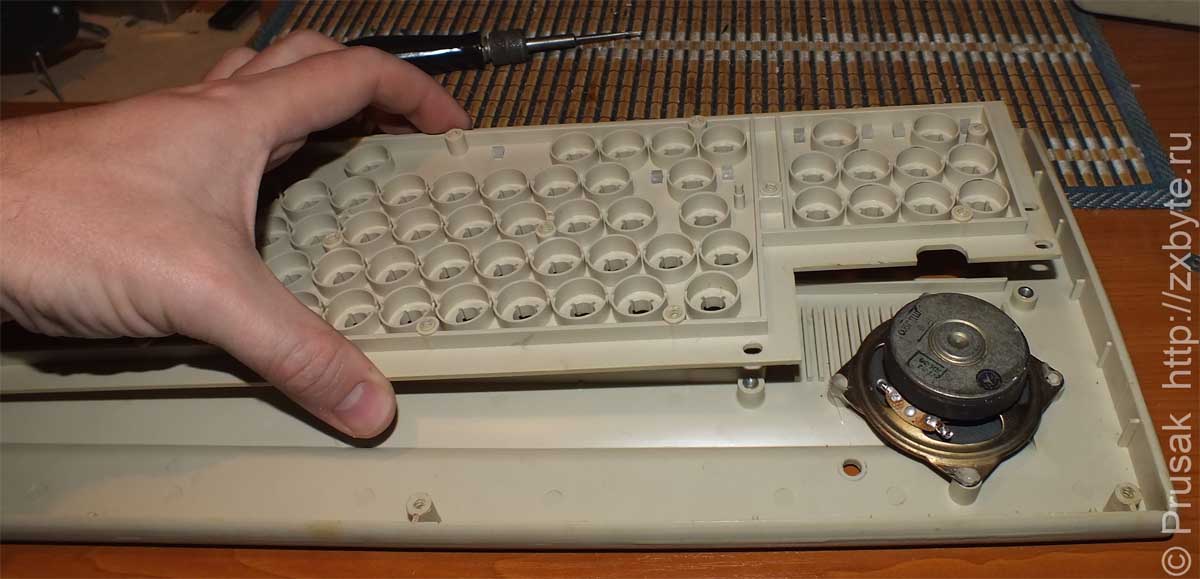

Вставляем толкатели в рамку:

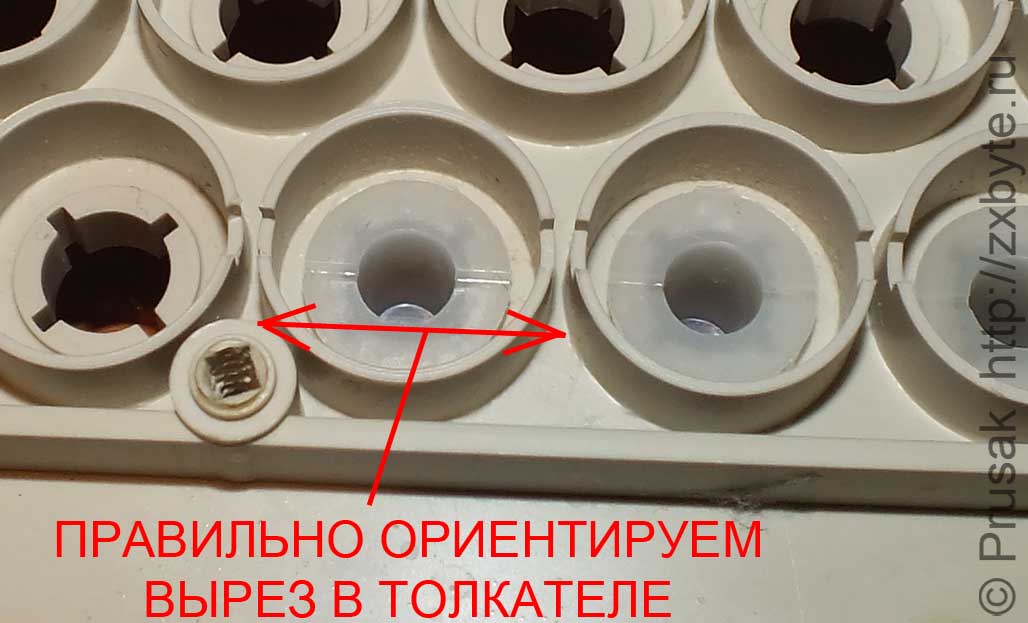

Не забываем правильно ориентировать толкатели:

И сверху ставим плату клавиатуры. Точную установку платы обеспечивают два ловителя. Они же точно ориентируют положение гибкой платы клавиатуры:

Совмещаем две платы клавиатуры по бобышкам-ловителям
Совмещаем две платы клавиатуры по бобышкам-ловителям
Совмещаем две платы клавиатуры по бобышкам-ловителям
Совмещаем две платы клавиатуры по бобышкам-ловителям

Скручиваем плату и основание саморезами
Скручиваем плату и основание саморезами
Скручиваем плату и основание саморезами

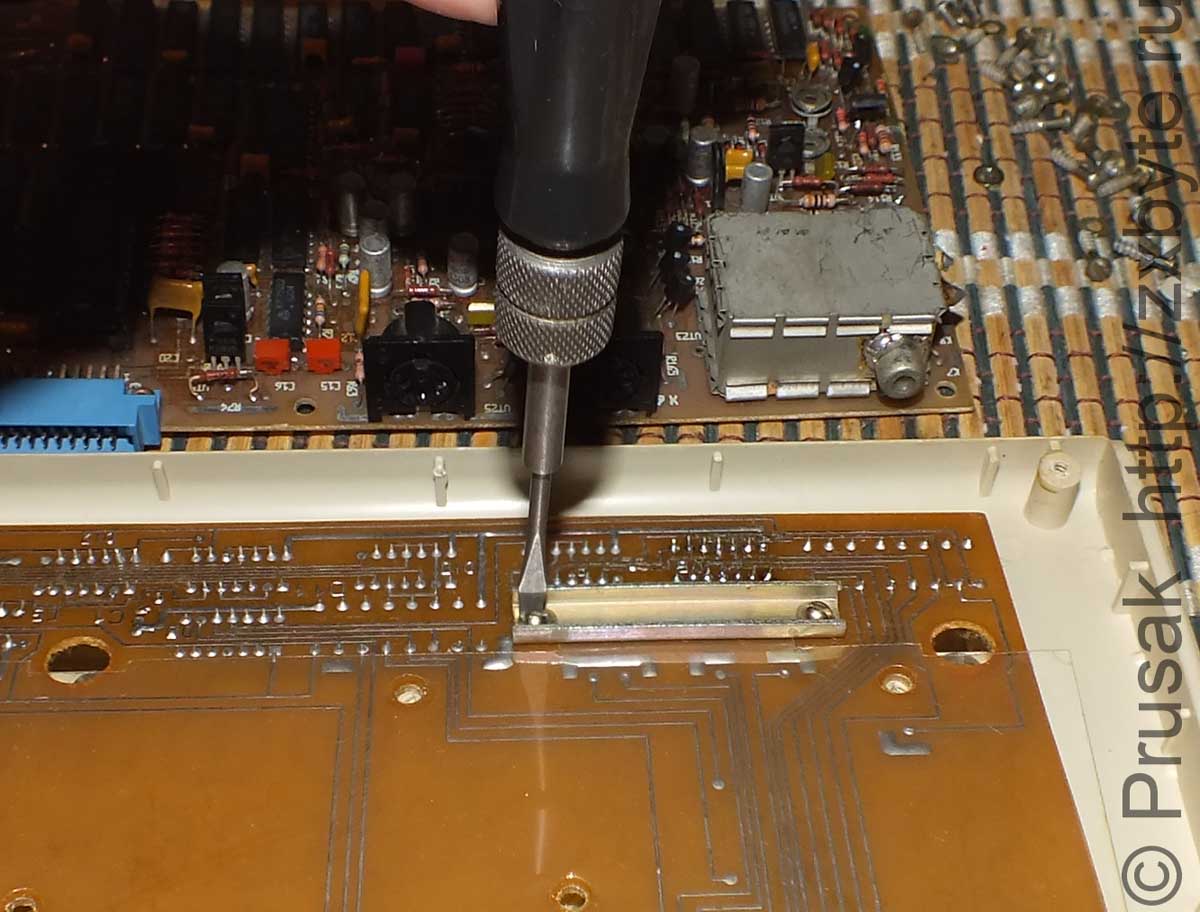

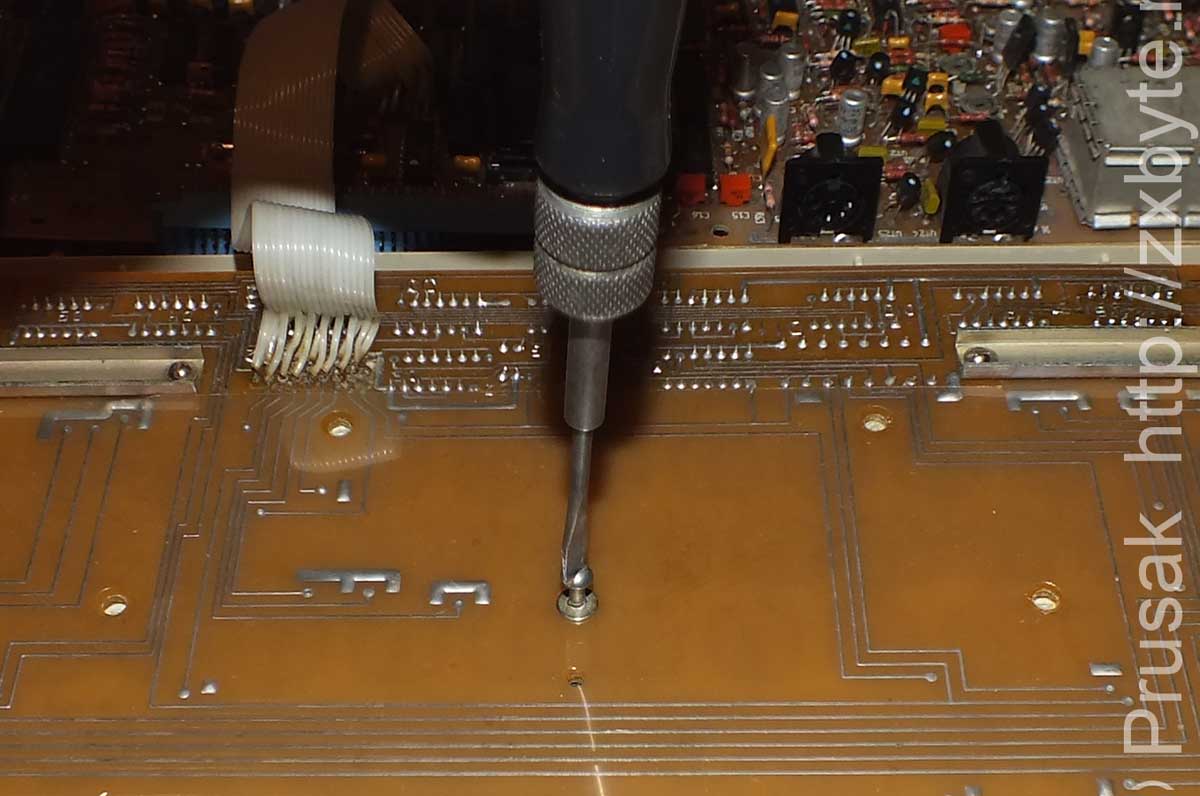

Зафиксируем гибкую плату клавиатуры винтами, которые мы незадолго перед этим оставили незажатыми:

Припаяем провода к динамику:

В финале устанавливаем кнопки:

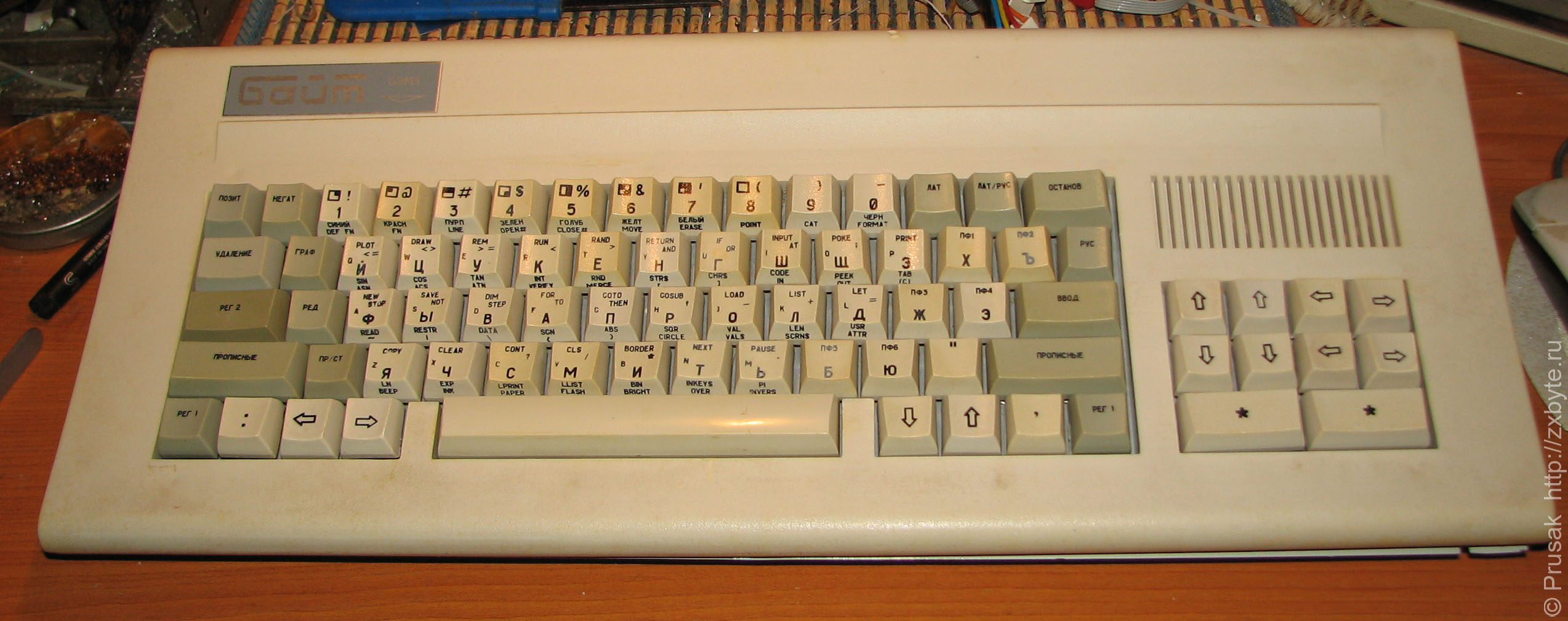

Отмытый компьютер в сборе. Конфетка :)

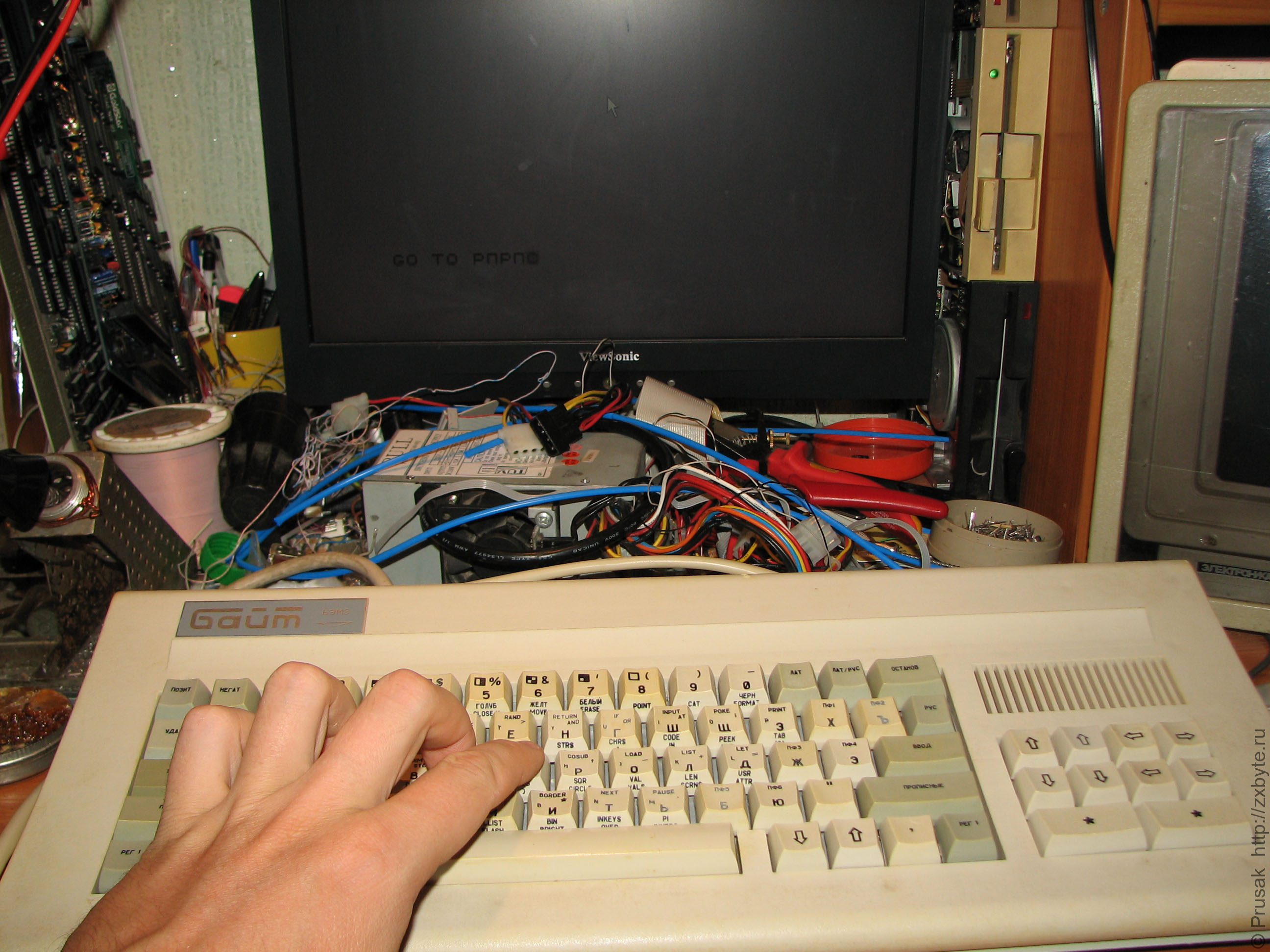

Самое время включить его и проверить как работает клавиатура:

P.S. В процессе фотосессии ни один компьютер "Байт" не пострадал :)
