Руководство в фотографиях по очистке от грязи и приведению клавиатуры "Байта" в нормальный вид. Вариант №1

Данное руководство не претендует на исключительность и полноту.

Имеем сильно б/у, грязный «Байт»
Имеем сильно б/у, грязный «Байт»
Имеем сильно б/у, грязный «Байт»

Открываем корпус компьютера. Для полной чистки необходимо полностью его разобрать. Единственный несъёмный элемент - это динамик. Он крепится к корпусу на стойки из пластмассы, которые потом оплавляются. Динамик придётся снять. Для этого сначала отпаиваем от него провода:

Отпаиваем провода от динамика
Отпаиваем провода от динамика
Динамик с отпаянными проводами
Динамик с отпаянными проводами
Отпаиваем провода от динамика
Динамик с отпаянными проводами

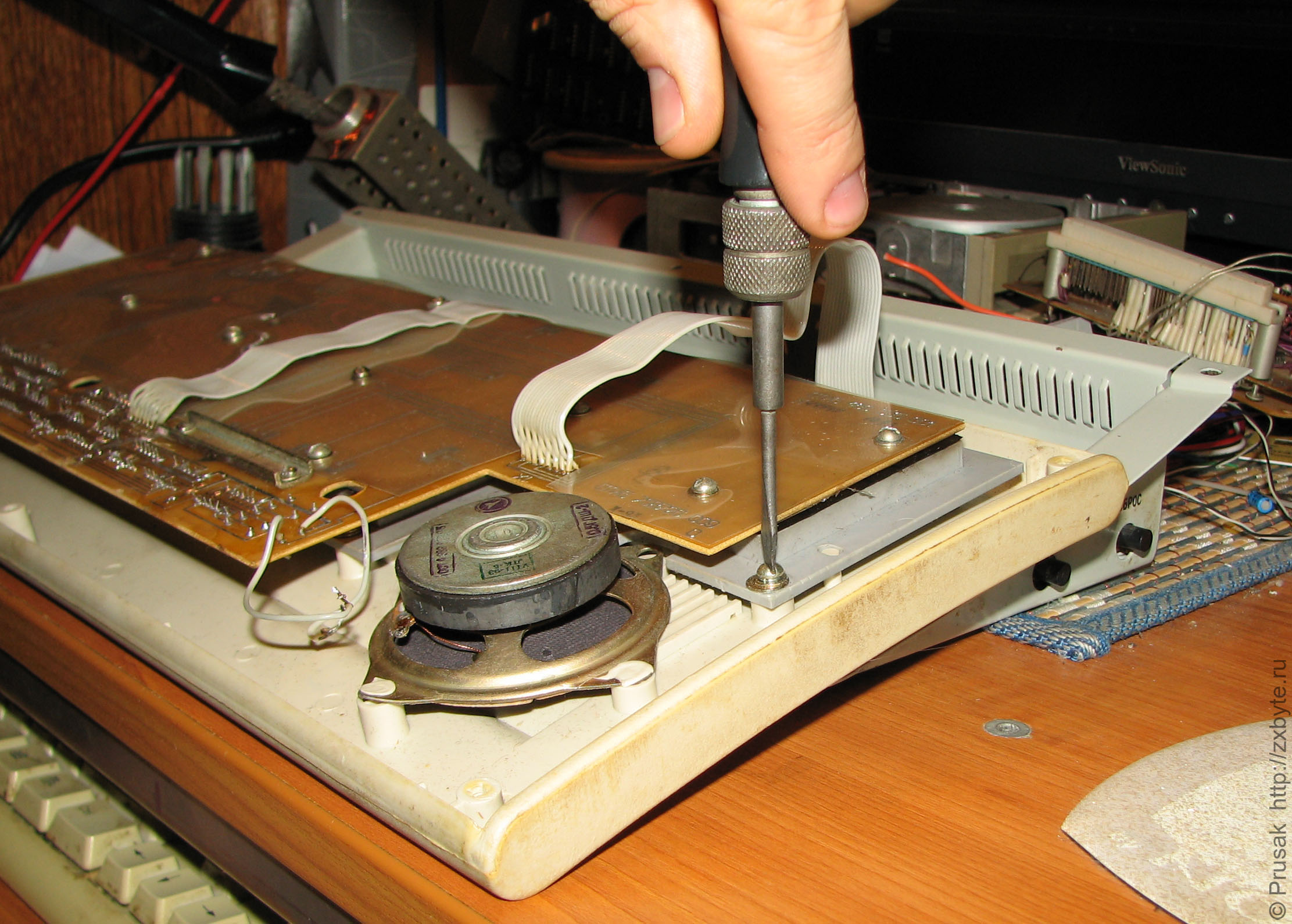

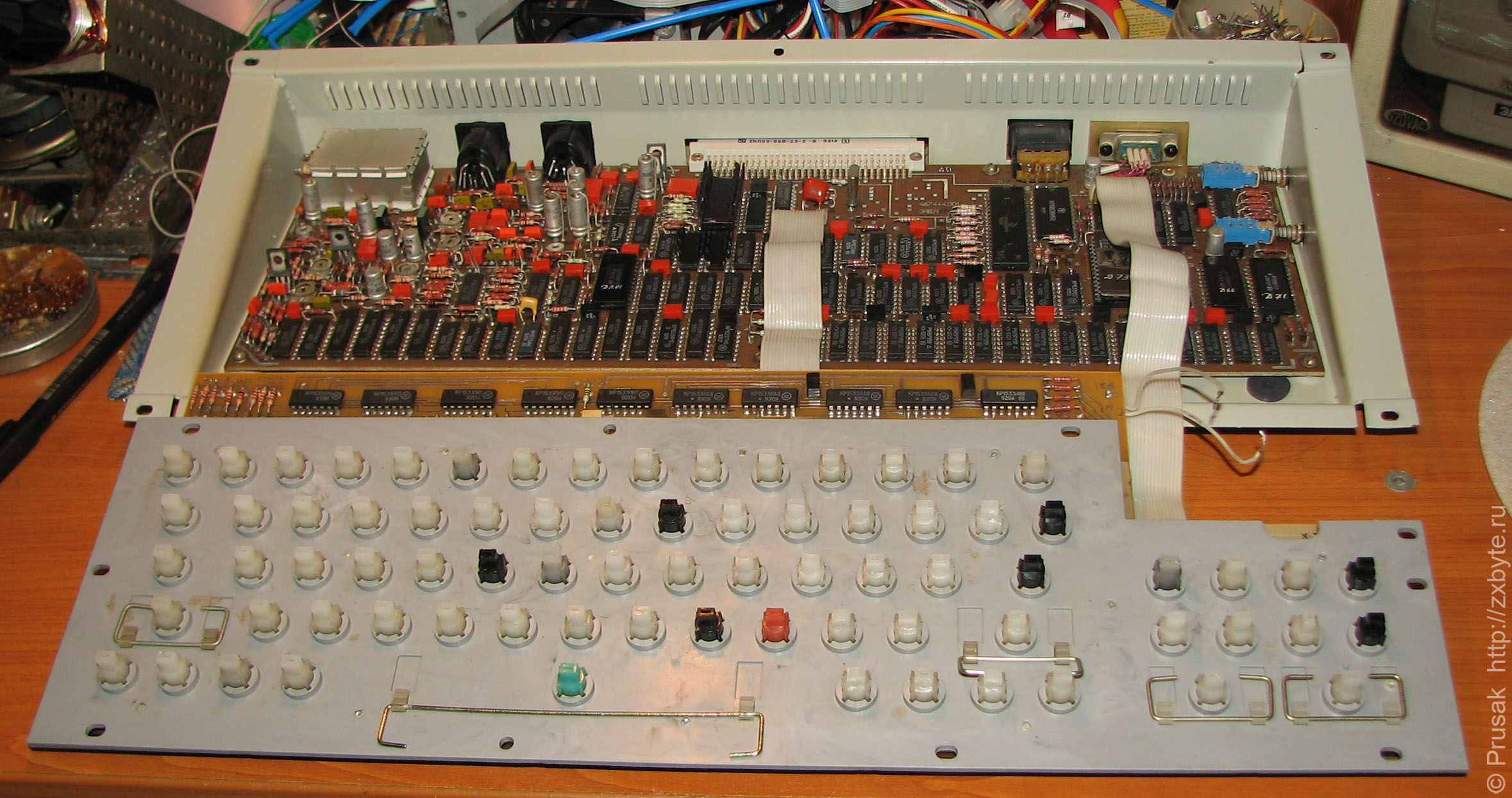

Откручиваем винты
Откручиваем винты
Откручиваем винты

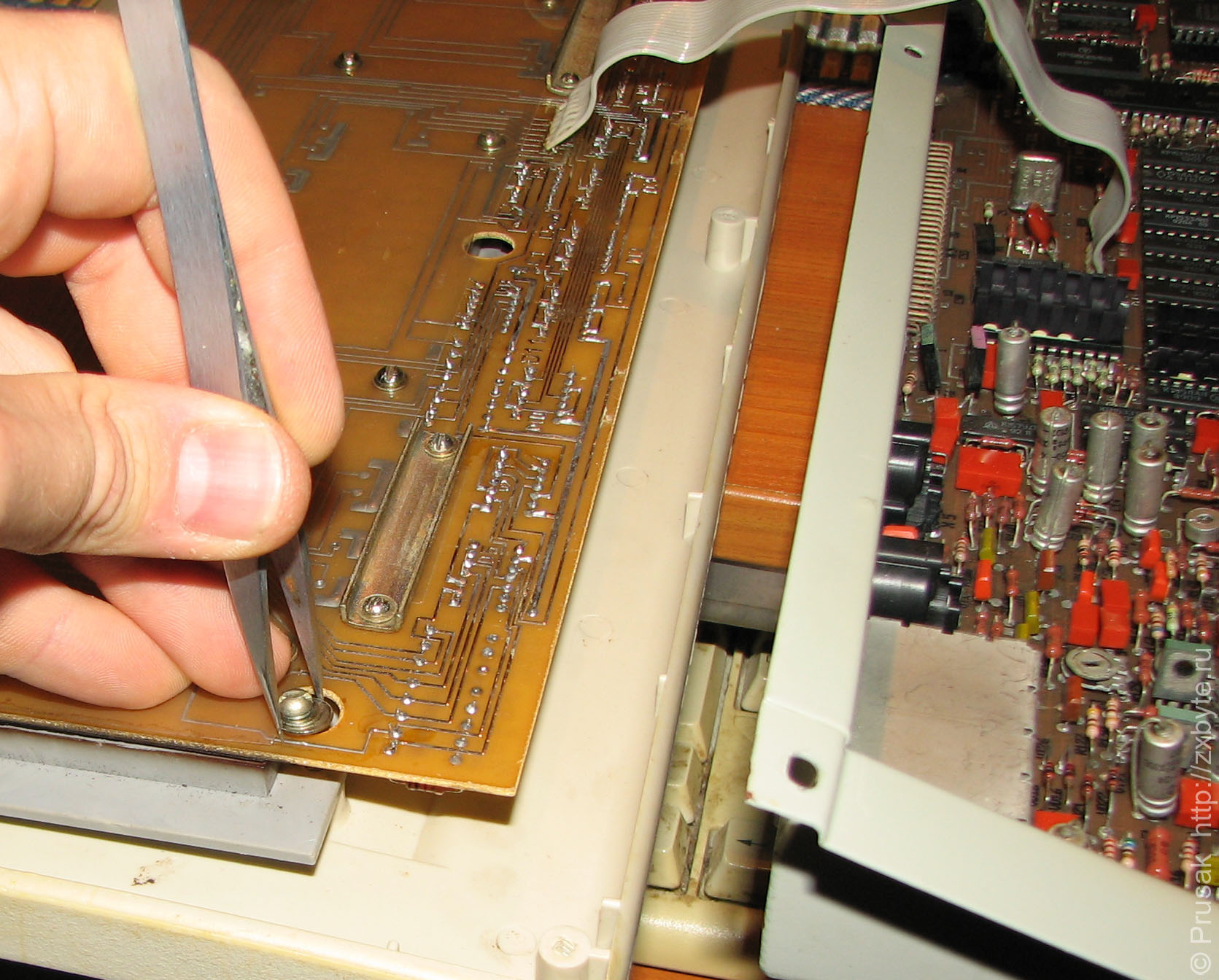

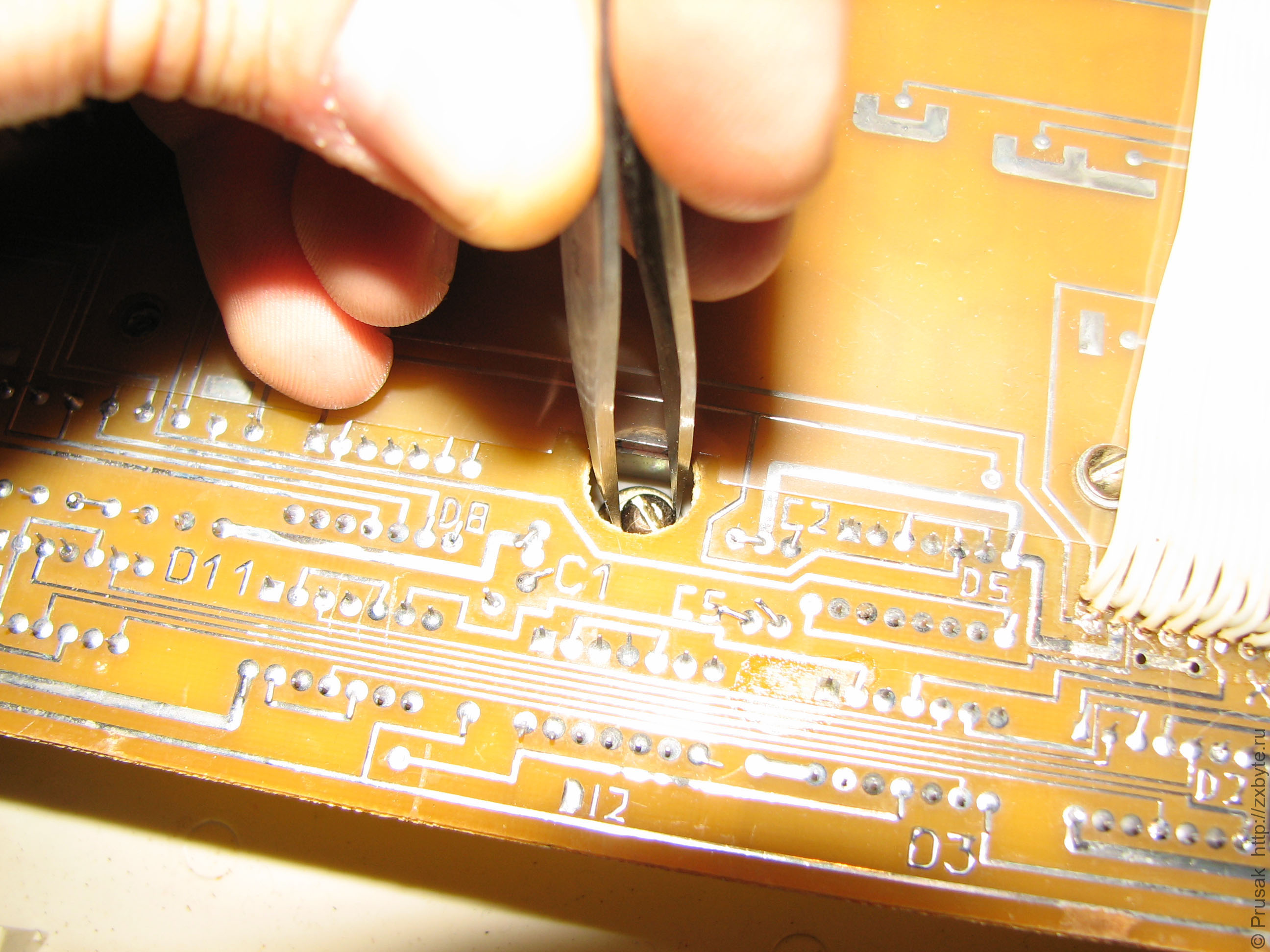

Три винта, которые утоплены внутрь клавиатуры, откручиваем и аккуратно вынимаем пинцетом. Стараемся не растерять шайбы
Три винта, которые утоплены внутрь клавиатуры, откручиваем и аккуратно вынимаем пинцетом. Стараемся не растерять шайбы
Три винта, которые утоплены внутрь клавиатуры, откручиваем и аккуратно вынимаем пинцетом. Стараемся не растерять шайбы

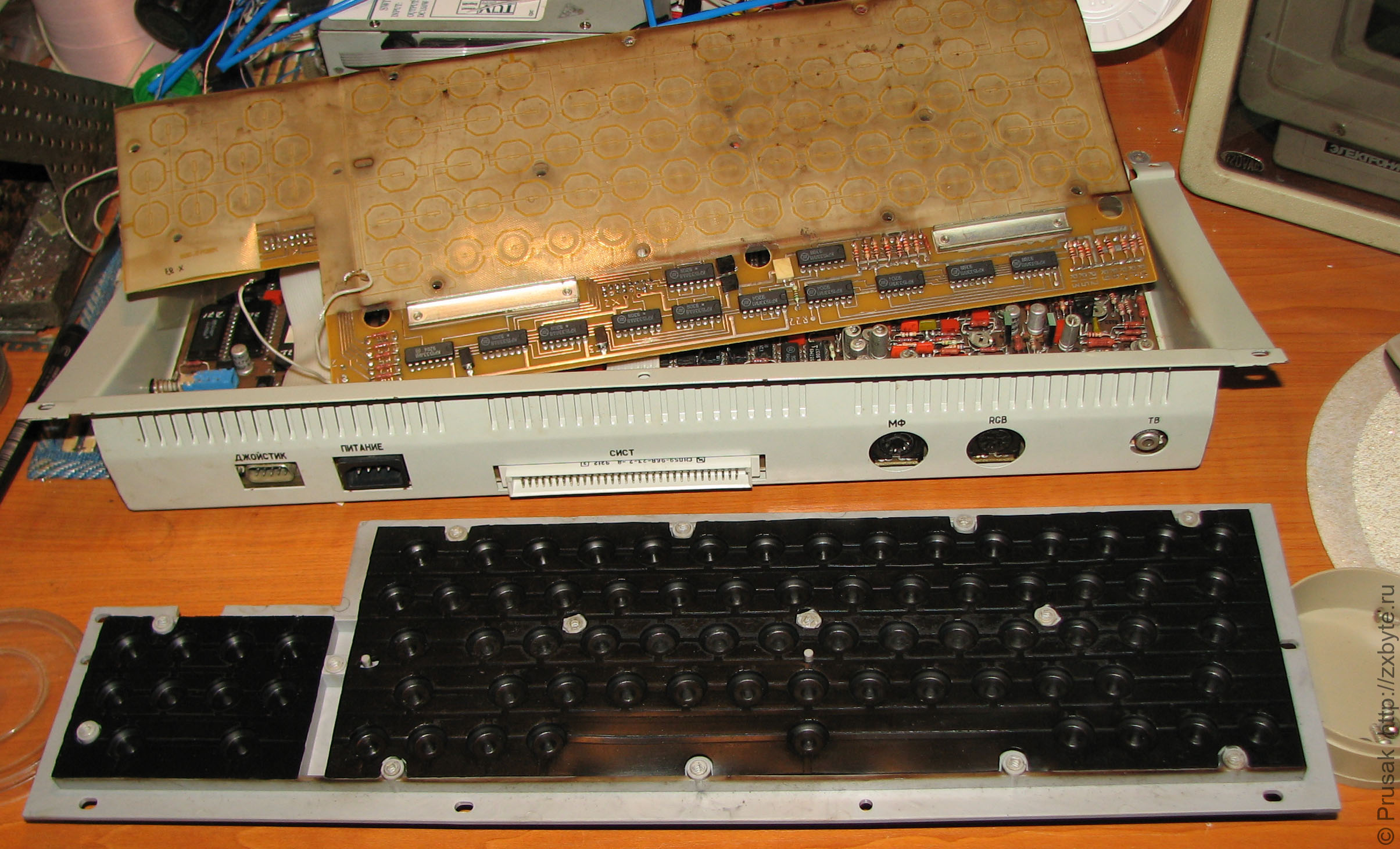

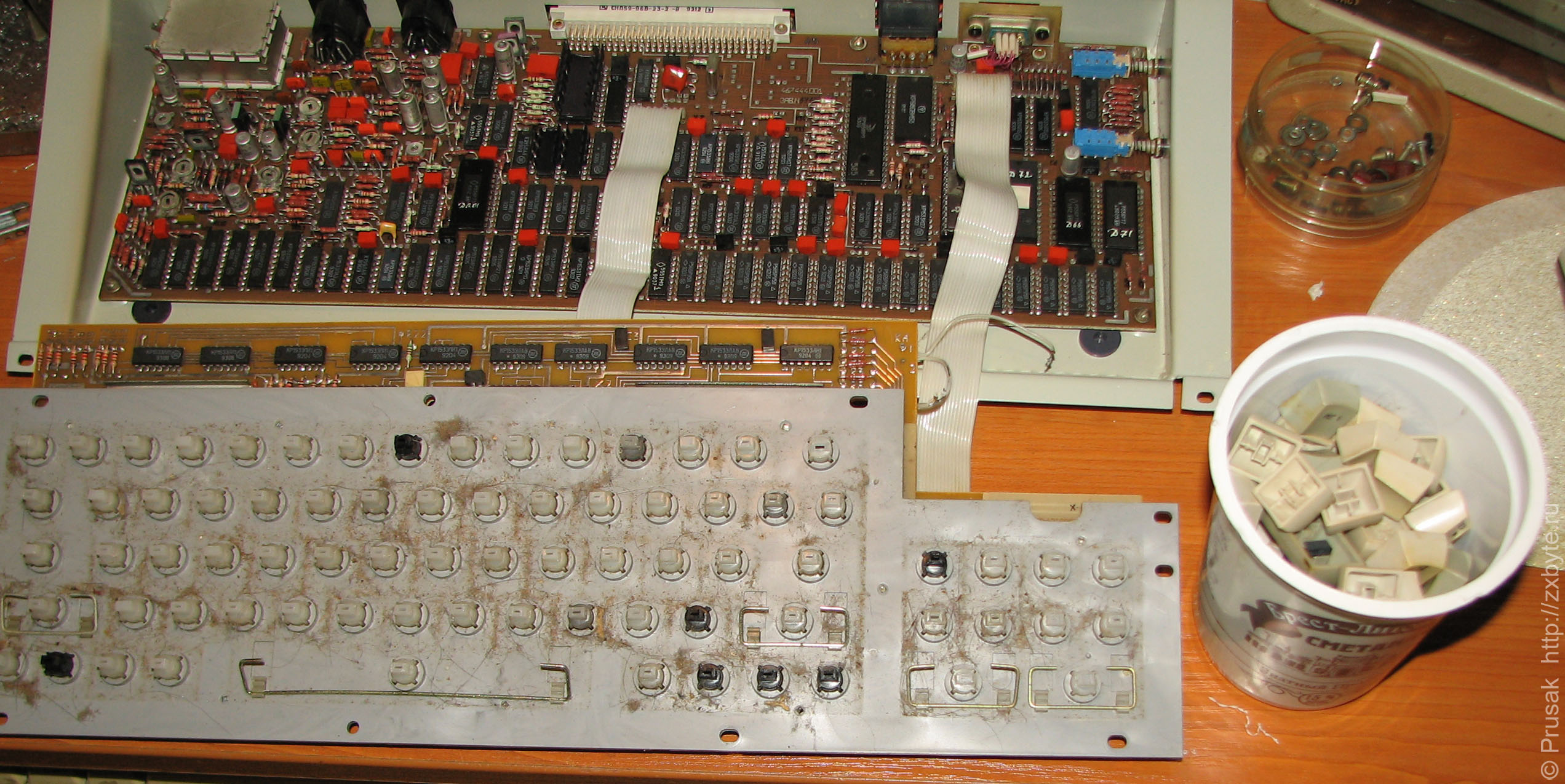

Плата клавиатуры снята. Однако, грязно!
Плата клавиатуры снята. Однако, грязно!
Плата клавиатуры снята. Однако, грязно!

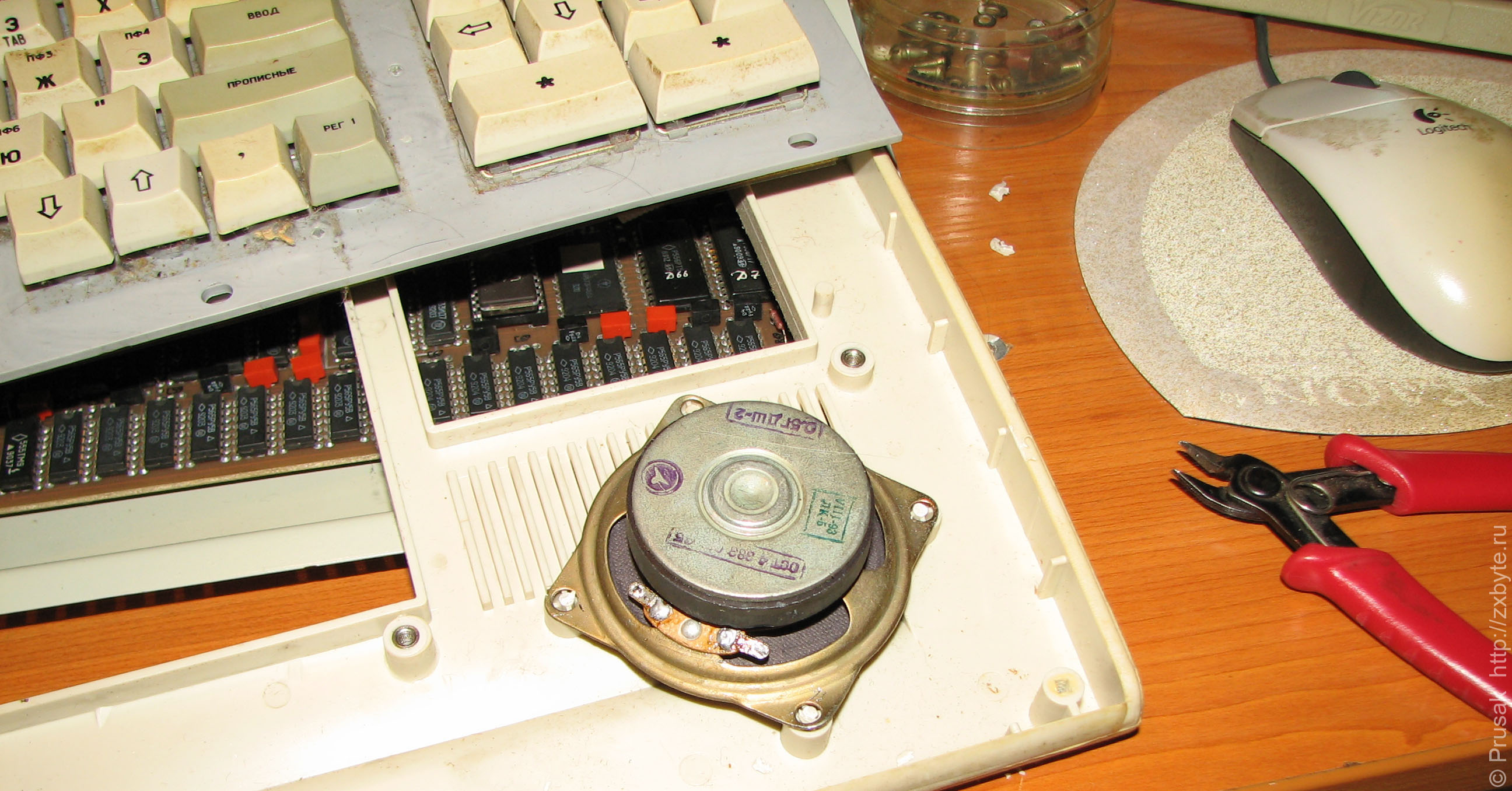

Кусачками откусываем наплывы пластмассы на стойках, на которых крепится динамик
Кусачками откусываем наплывы пластмассы на стойках, на которых крепится динамик
Кусачками откусываем наплывы пластмассы на стойках, на которых крепится динамик

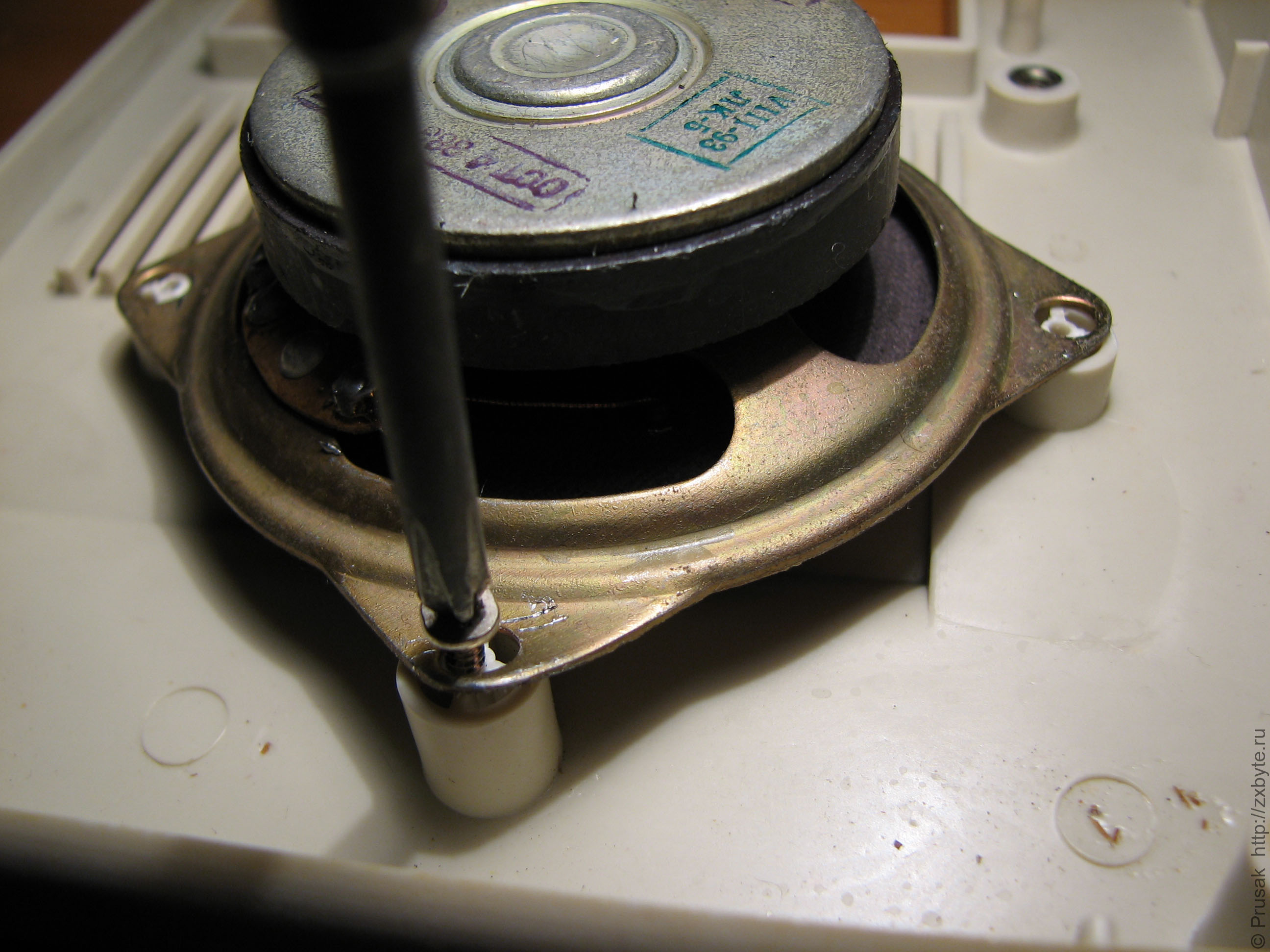

После этого динамик можно снять
После этого динамик можно снять
После этого динамик можно снять

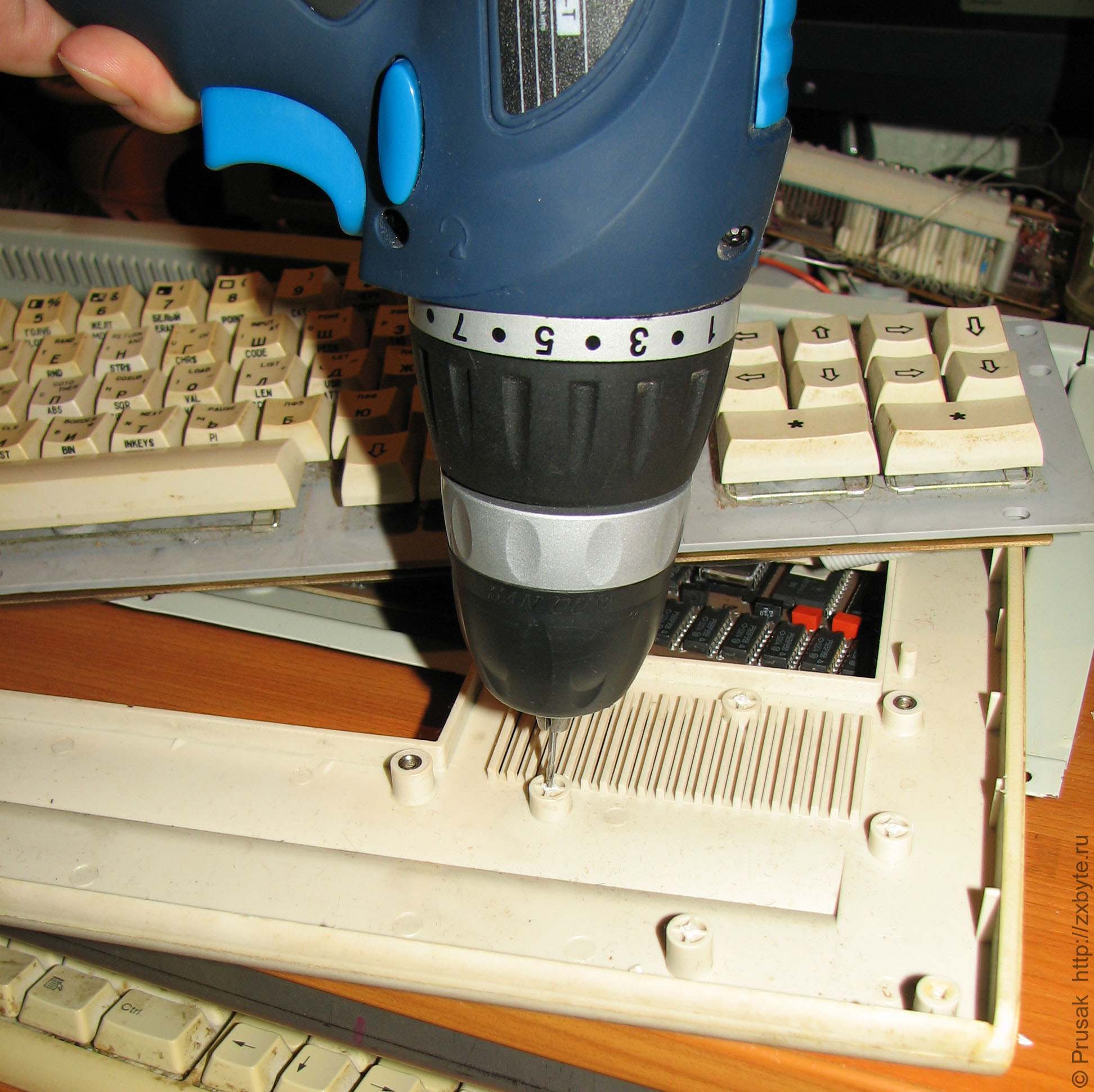

В дальнейшем, при сборке клавиатуры обратно, мы закрепим динамик на саморезах, поэтому заранее просверлим тонким сверлом отверстия по центру каждой стойки. Следим, чтобы не просверлить переднюю панель компьютера насквозь!

Сверлим тонким сверлом отверстия по центру каждой стойки
Сверлим тонким сверлом отверстия по центру каждой стойки
Сверлим тонким сверлом отверстия по центру каждой стойки

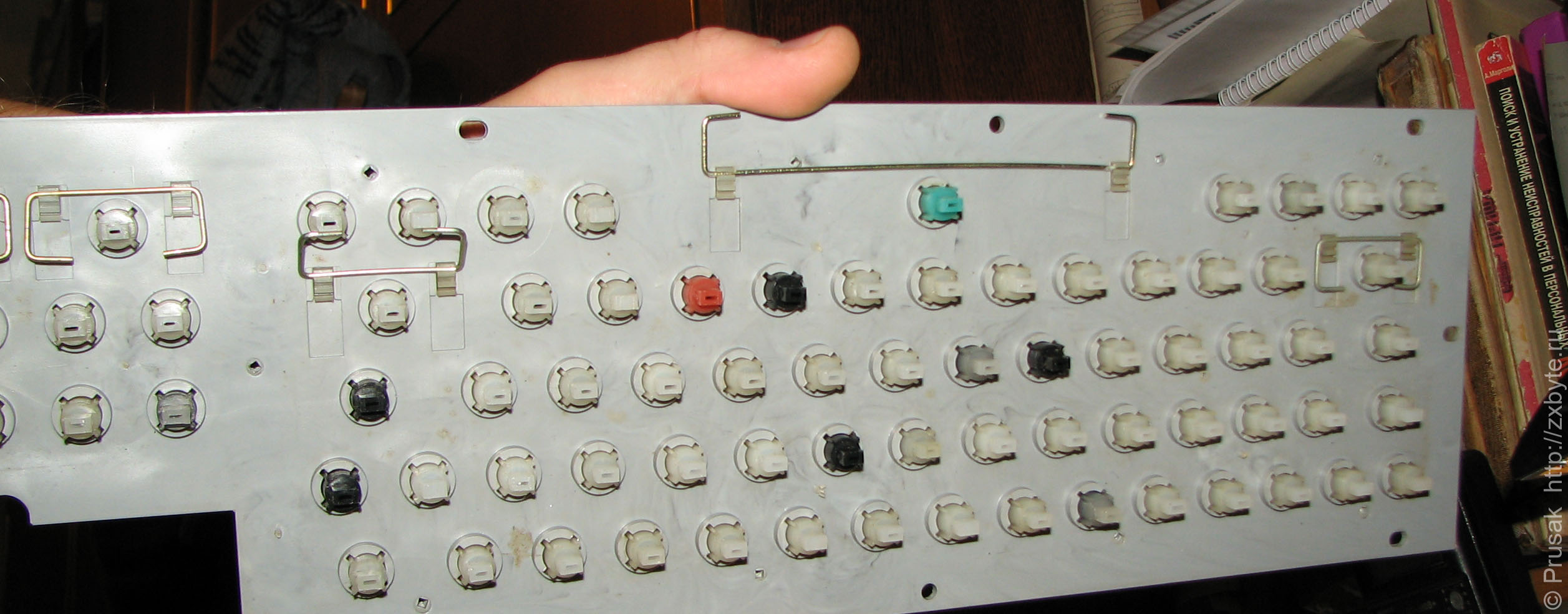

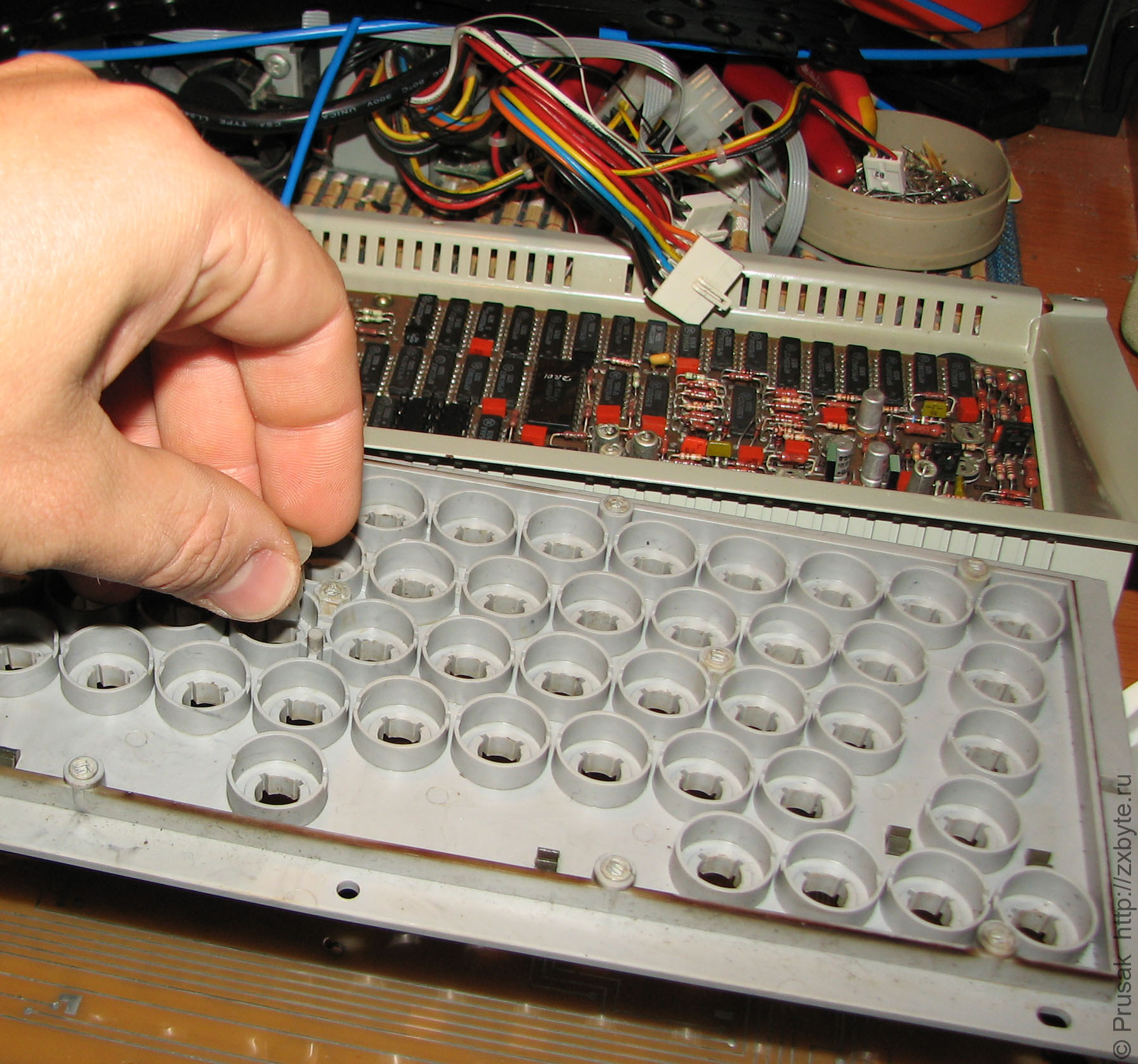

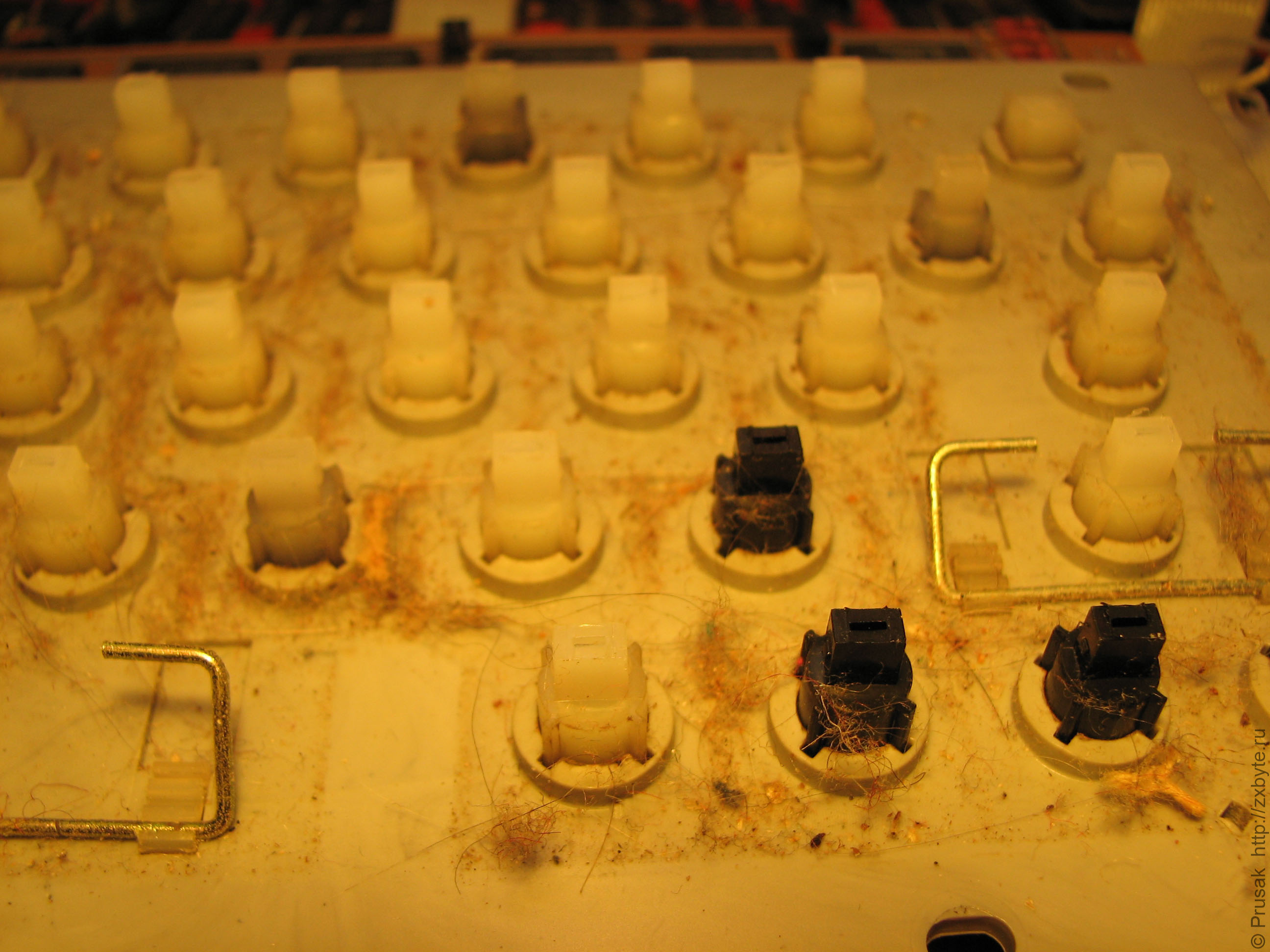

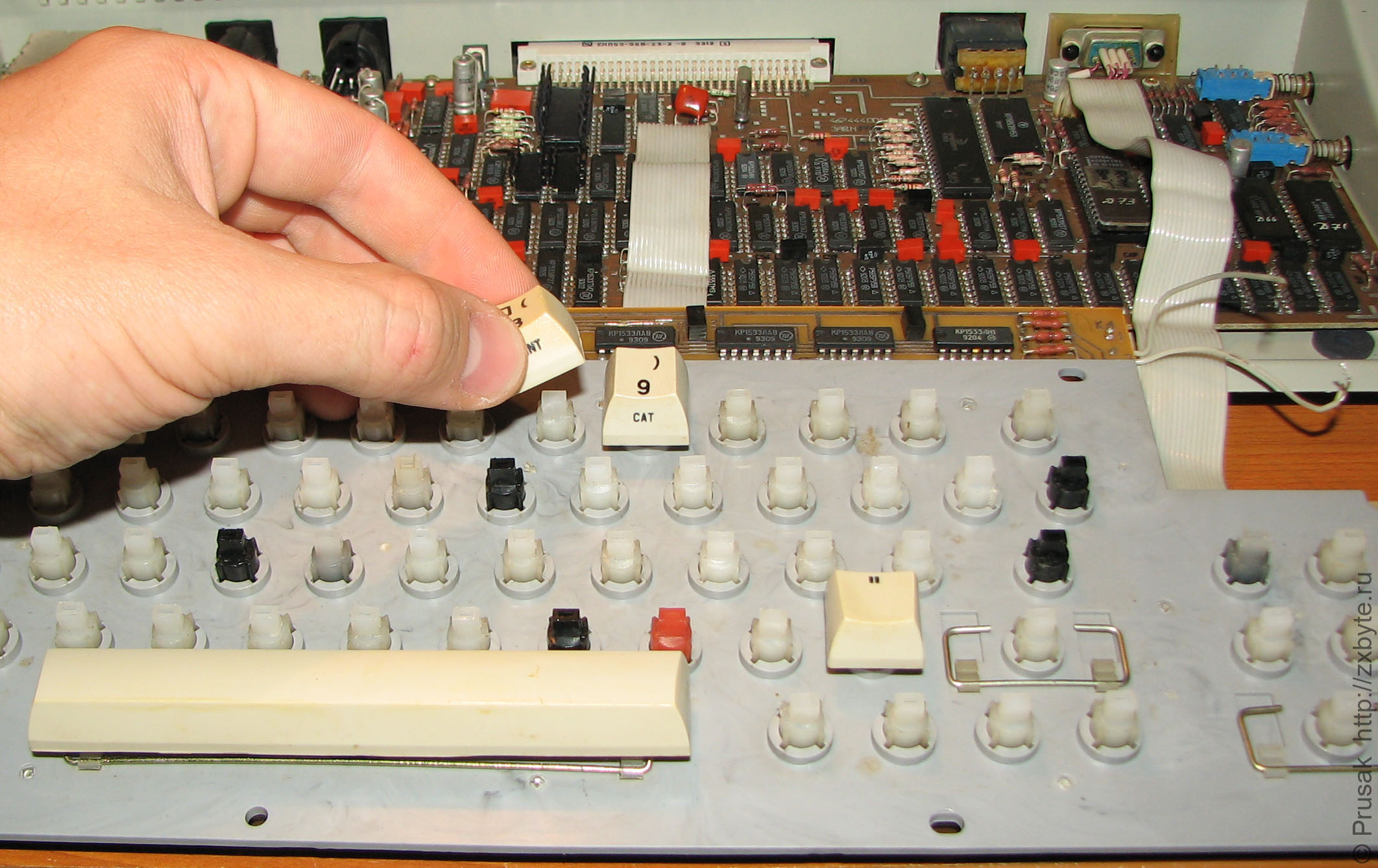

Передняя панель свободна. Отставляем пока её в сторону. Надо разобрать до конца клавиатуру. Снимаем с клавиатуры кнопки. Они жёстко не закреплены, и снимаются после приложения небольшого вытаскивающего усилия. Кнопки вкладываем в подходящую по размеру ёмкость. У нас остаётся клавиатура с толкателями для кнопок. Как видно, грязи под кнопками скопилось порядочно:

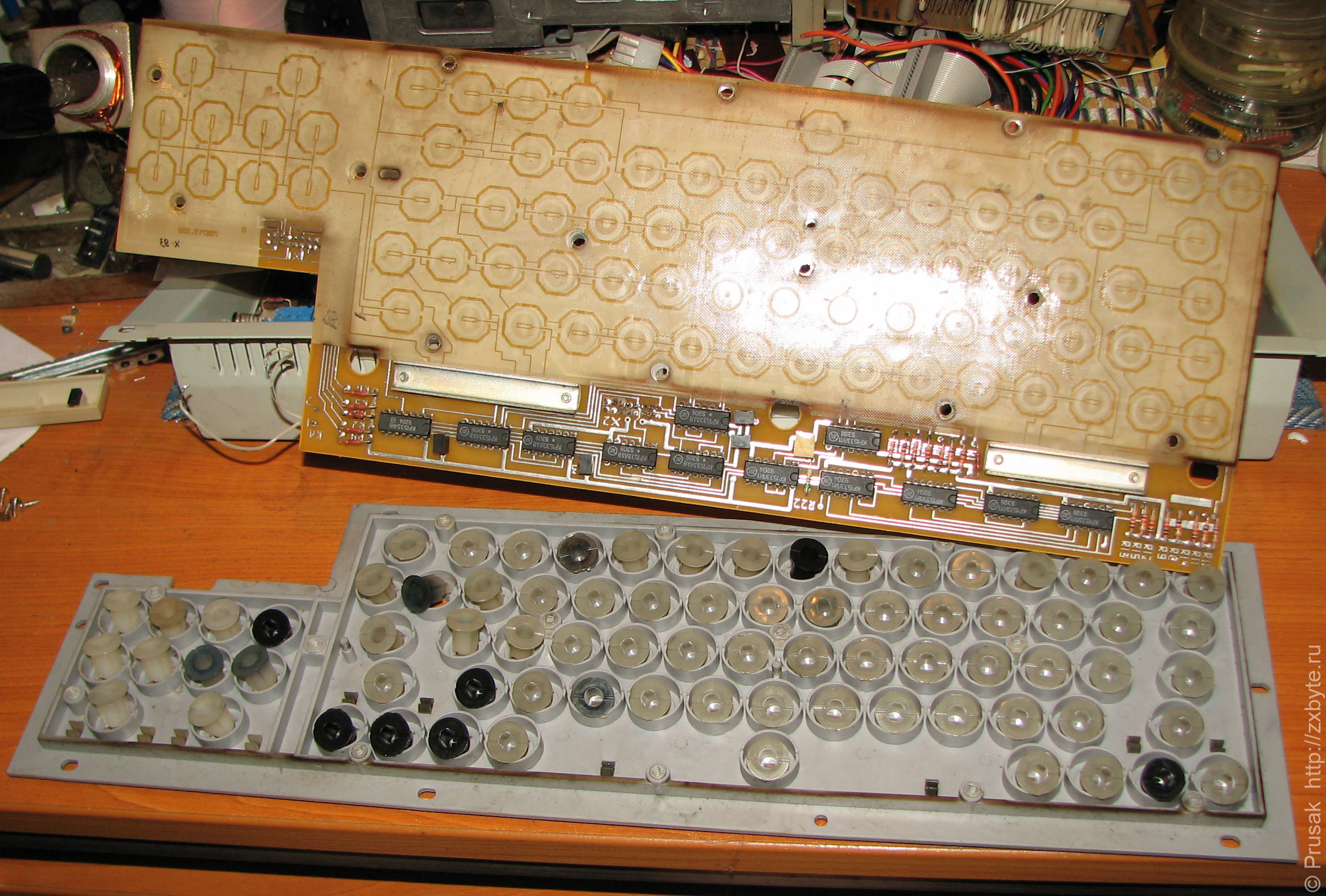

Грязная клавиатура
Грязная клавиатура
Грязная клавиатура
Грязная клавиатура
Грязная клавиатура

Кнопки засыпаем каким-нибудь чистящим средством для раковин, заливаем горячей водой, разбалтываем, и оставляем отмокать желательно подольше. Во время этой фотосессии я отмачивал кнопки два дня, но можно их подержать и полчаса, например. Только потом возможно придётся чистить кнопки щёткой, т.к. грязь не успеет хорошо отмокнуть. Всё зависит от степени грязности кнопок.

Засыпаем емкость с клавишами чистящим средством
Засыпаем емкость с клавишами чистящим средством
Засыпаем емкость к клавишами чистящим средством
Засыпаем емкость к клавишами чистящим средством

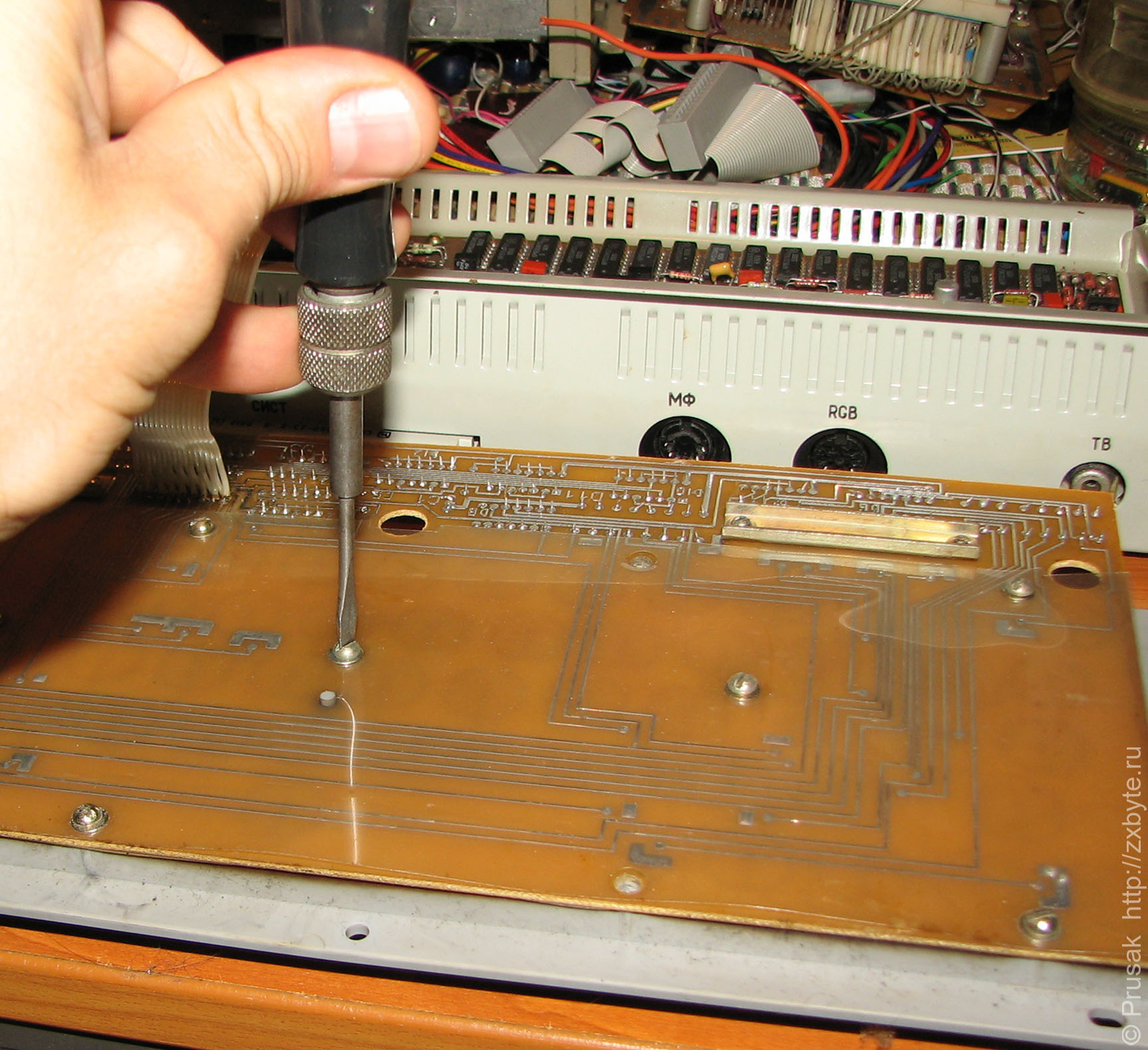

Вернёмся к клавиатуре. Разбираем её полностью. Для этого откручиваем саморезы, которые крепят плату клавиатуры к пластмассовому основанию:

Разбираем клавиатуру Байта до конца
Разбираем клавиатуру Байта до конца
Клавиатура разобрана
Клавиатура разобрана

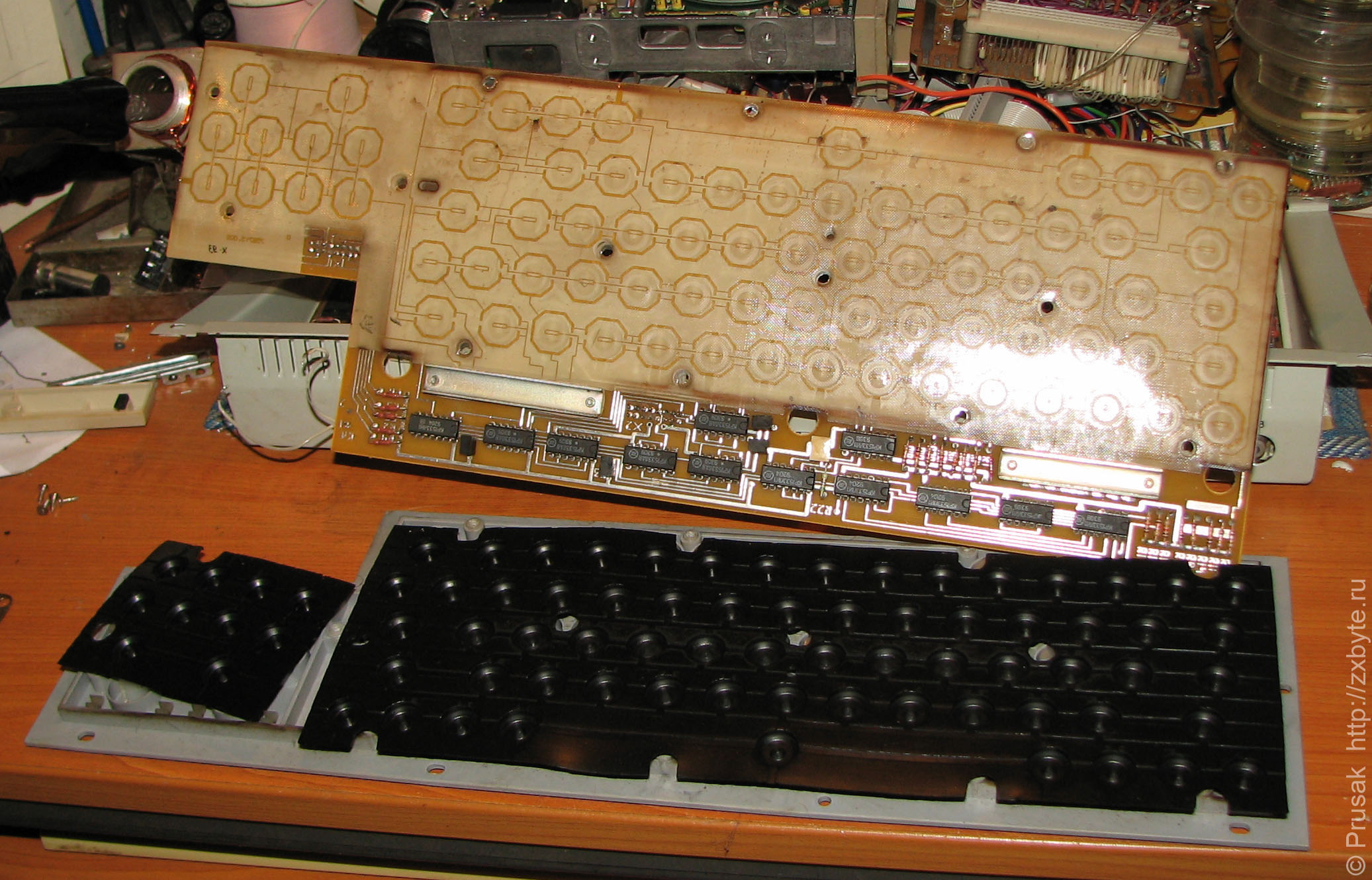

Снимаем демпфер:

Вынимаем всё толкатели и складываем их куда-нибудь, чтобы не рассыпать. Толкатели, как правило, мыть не надо, они почти всегда чистые. Главное - не потерять ни одного при разборке. Теперь можно отмыть пластмассовое основание клавиатуры:

После отмывки основание как новое :) Оставляем его где-нибудь сушиться.

Теперь время заняться платой клавиатуры. Откручиваем прижимы, стягивающие между собой основную плату клавиатуры и гибкую плату. При этом винты откручиваем не полностью, а так, чтобы прижим болтался, но не рассыпался на детали, иначе потом придётся отдельно собирать каждый прижим:

Прижим ослаблен. Из-под него можно достать гибкую плату и изоляционные прокладки:

Плата клавиатуры полностью разобрана:

Протираем контактные площадки на основной плате клавиатуры спиртом. Эти площадки, как правило, почти не окисляются, поэтому в серьёзной отмывке не нуждаются.

Займёмся гибкой платой. Это самый нежный элемент клавиатуры, и поэтому требует очень аккуратного обращения. Кладём плату на ровную поверхность (например, на дно ванны), мочим водой и засыпаем порошком для чистки раковин. Важно, чтобы порошок был слегка абразивен, тогда он хорошо полирует печатные проводники.

Дальше очень аккуратно тряпкой растираем порошок но поверхности платы. Для очистки проводников от окислов надо с усилием тереть плату тряпкой, но при этом следить, чтобы не перегнуть плату, иначе на месте перегиба проводники трескаются. После этого приходится восстанавливать пайкой каждый проводник, и не всегда удаётся вернуть клавиатуре полную функциональность. Так что одной рукой крепко прижимаем плату к поверхности ванны, а второй рукой с усилием трём тряпкой В ОДНОМ НАПРАВЛЕНИИ. Обратно не трём! Иначе перегнём плату.

Трем до тех пор, пока все проводники не начнут блестеть. Вот для сравнения две фотографии - до протирки и после неё:

Контактные площадки на гибкой плате до чистки
Контактные площадки на гибкой плате до чистки
Контактные площадки на гибкой плате после чистки
Контактные площадки на гибкой плате после чистки

После отмывки гибкую плату вешаем сушиться:

Если кнопки уже отмокли, займёмся их чисткой. Если грязь не успела хорошо отмокнуть, придётся чистить каждую кнопку щёткой. Только не следует усердствовать, иначе можно счистить надписи на кнопках:

Если кнопки как следует отмокли, то достаточно их просто сполоснуть под струёй воды:

Моем клавиши клавиатуры под струёй воды
Моем клавиши клавиатуры под струёй воды
Моем клавиши клавиатуры под струёй воды
Моем клавиши клавиатуры под струёй воды

После отмывки раскладываем кнопки сушиться на полотенце или на газете:

Пока кнопки сохнут, собираем платы клавиатуры. Для этого засовываем гибкую плату под прижимы, совмещаем контактные площадки на основной и гибкой плате. Не забываем между платами положить лист-изолятор с отверстиями, и с обратной стороны основной платы под прижим тоже кладётся пластиковый лист-изолятор:

Вставляем толкатели в основание клавиатуры:

При этом следим, чтобы концы толкателей располагались горизонтально, иначе потом нельзя будет правильно поставить на место клавиши:

Кладём демпфера на толкатели:

И сверху ставим плату клавиатуры. Это надо делать аккуратно, чтобы не выдавить ненароком толкатели. Точную установку платы обеспечивают два ловителя:

Совмещаем две платы клавиатуры по бобышкам-ловителям
Совмещаем две платы клавиатуры по бобышкам-ловителям
Совмещаем две платы клавиатуры по бобышкам-ловителям
Совмещаем две платы клавиатуры по бобышкам-ловителям

Скручиваем плату и основание саморезами:

Возьмёмся за отмывку передней панели компьютера:

После отмывки оставляем переднюю панель сушиться. В это время можно установить кнопки:

Устанавливаем обратно кнопки на толкатели
Устанавливаем обратно кнопки на толкатели
Все кнопки установлены
Все кнопки установлены

Если передняя панель высохла, поставим на неё динамик. Закрепим его на 4 самореза, под которые заранее высверлили отверстия:

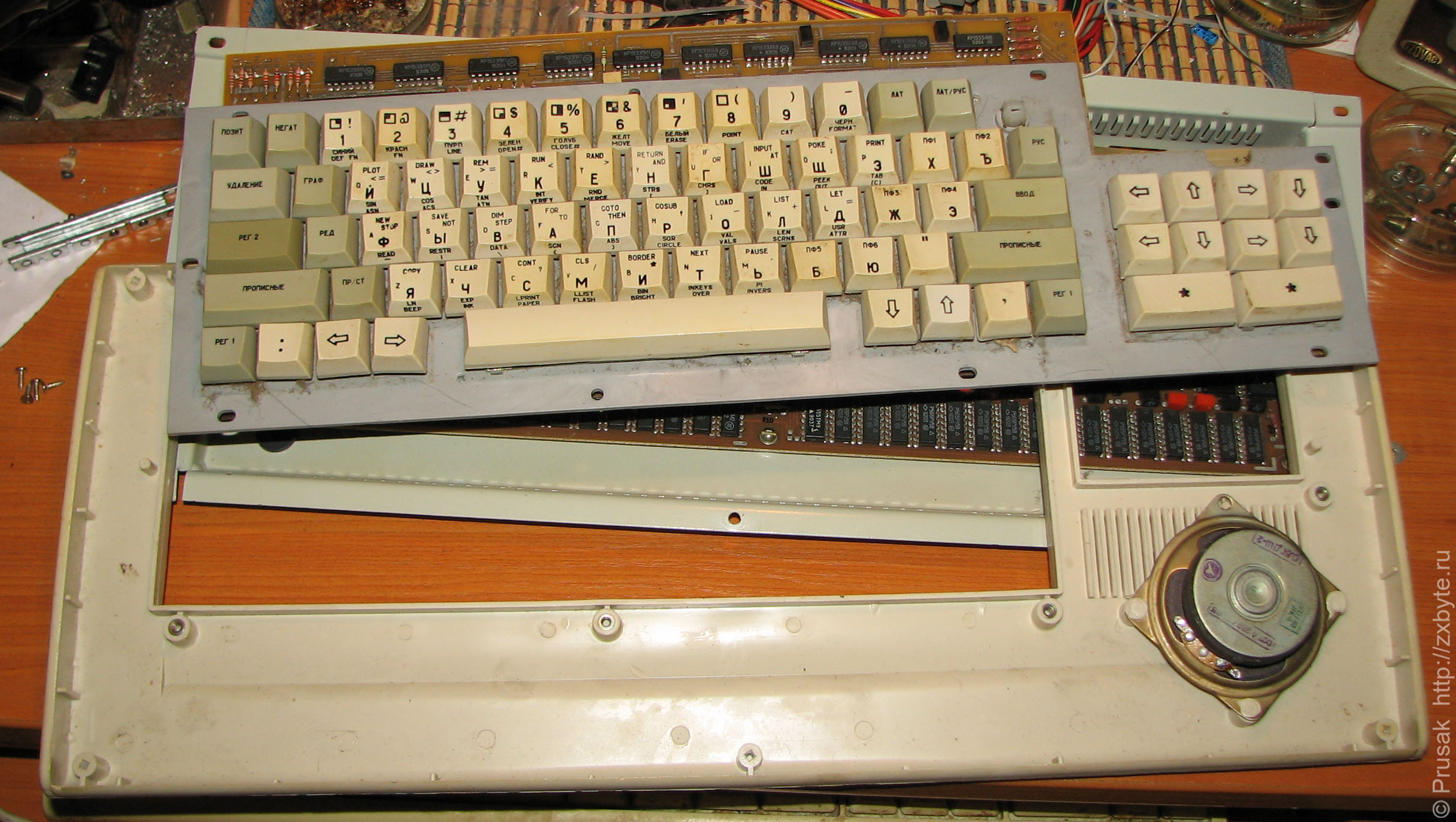

Прикрутим клавиатуру к передней панели и припаяем провода к динамику:

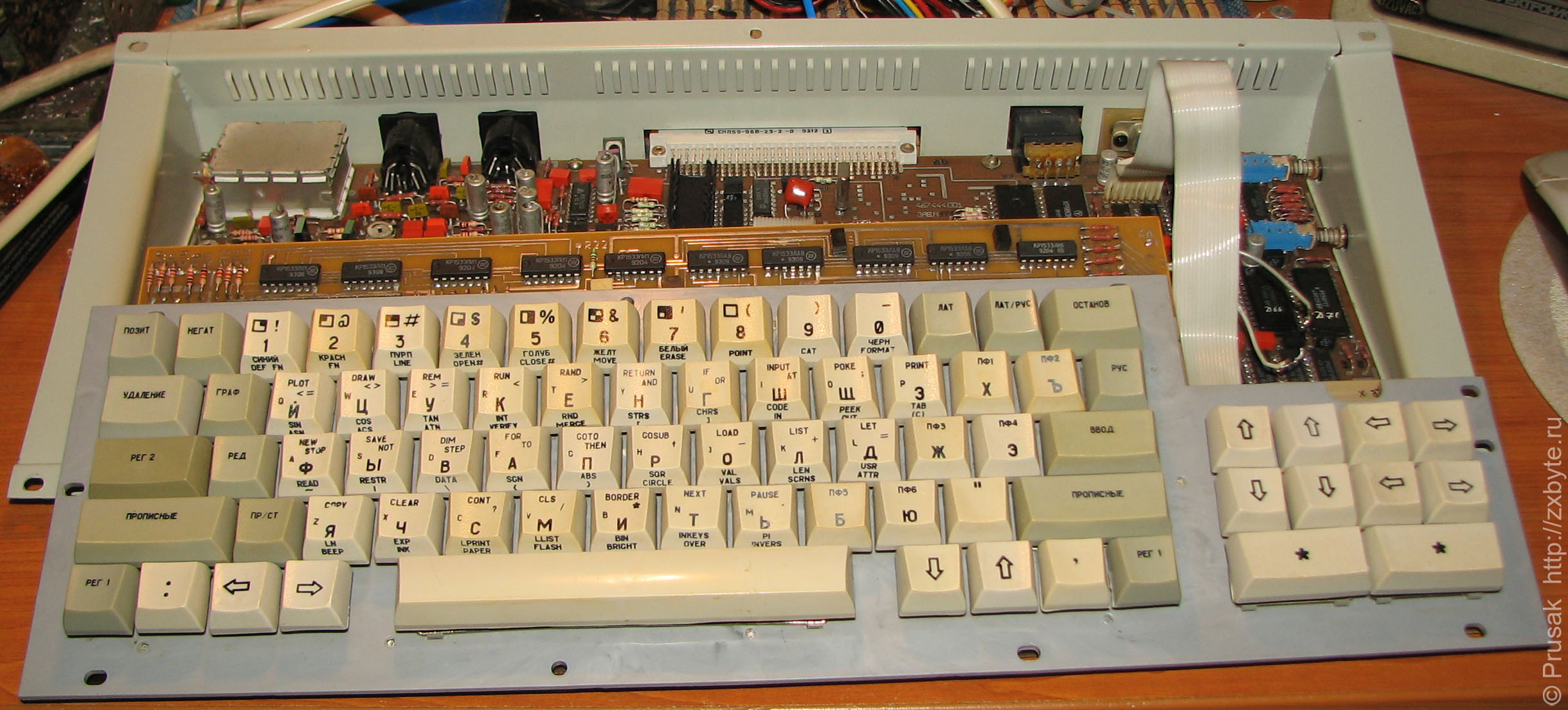

Отмытый компьютер в сборе. Конфетка :)

Самое время включить его и проверить как работает клавиатура:

P.S. В процессе фотосессии ни один компьютер "Байт" не пострадал :)
