Питание

Для питания компьютера используется напряжение +5В, но для работы SECAM-кодера и микросхемы К157УД2 (усилитель для динамика и магнитофонный формирователь) требуется напряжение +12В. Также +12В требуется при подключении контроллера дисковода для питания КР1818ВГ93 и самого дисковода.

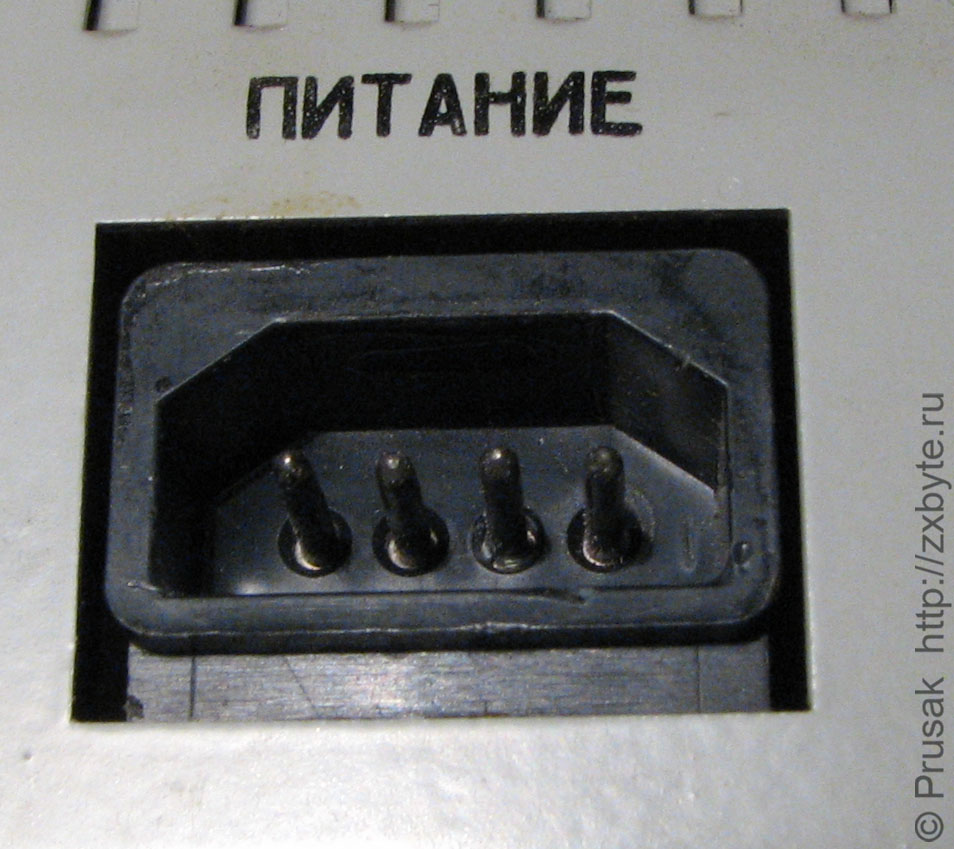

Вилка для подключения источника питания
Вилка для подключения источника питания

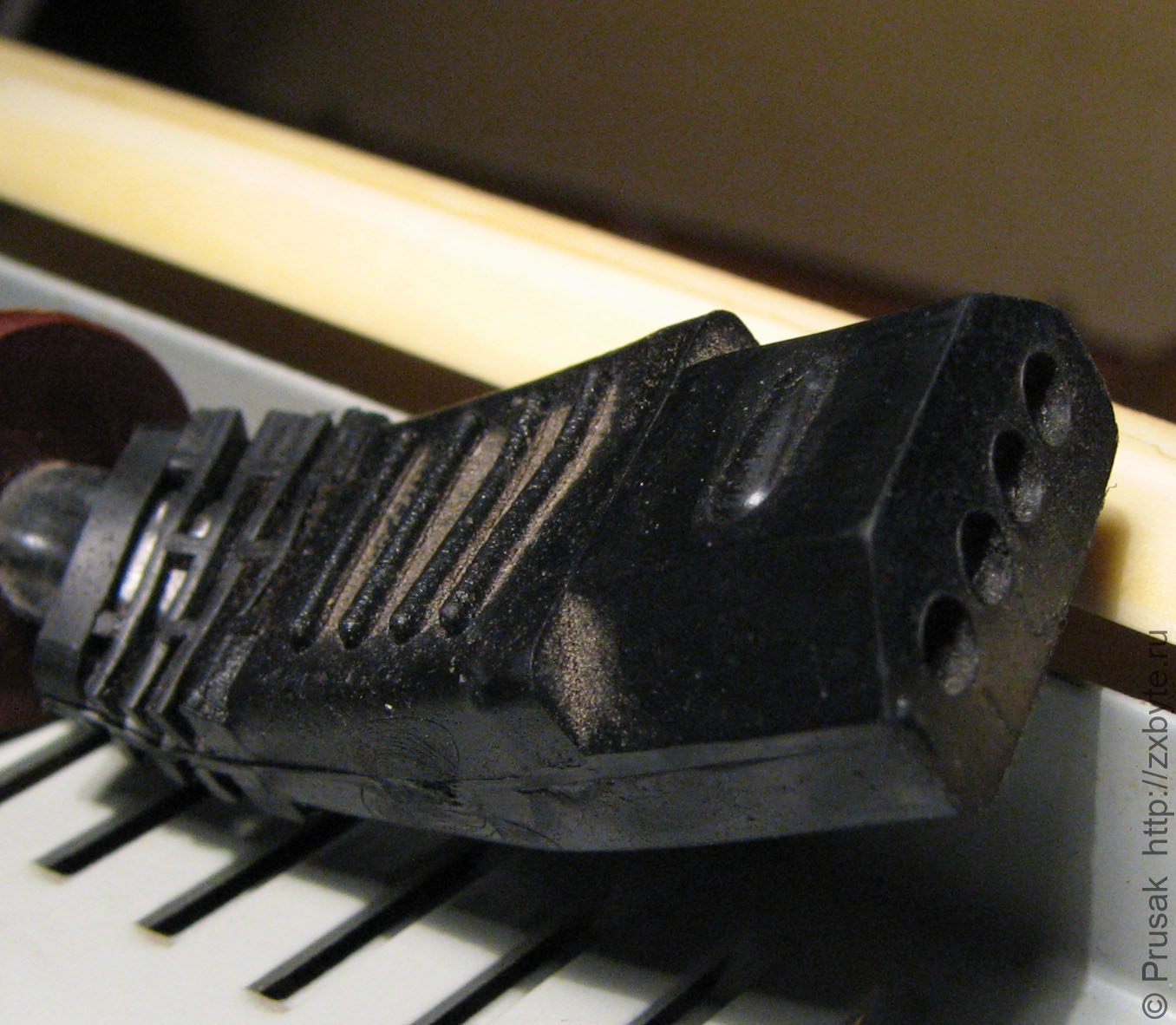

Розетка источника питания (РС&nbsp64-4 ПТ6.605.128-01 ПТ0.364.005ТУ)
Розетка источника питания (РС 64-4 ПТ6.605.128-01 ПТ0.364.005ТУ)
Вилка для подключения источника питания
Розетка источника питания (РС 64-4 ПТ6.605.128-01 ПТ0.364.005ТУ)

Вилка, расположенная на плате компьютера, в документации на "Байт" обозначена как "ОТИБ.469515.002". Однако это не тип вилки, а внутреннее заводское обозначение сборочной единицы, которой и является эта самая вилка. Мне кажется, что вилка изготавливалась где-то на самом заводе, и не закупалась отдельно.

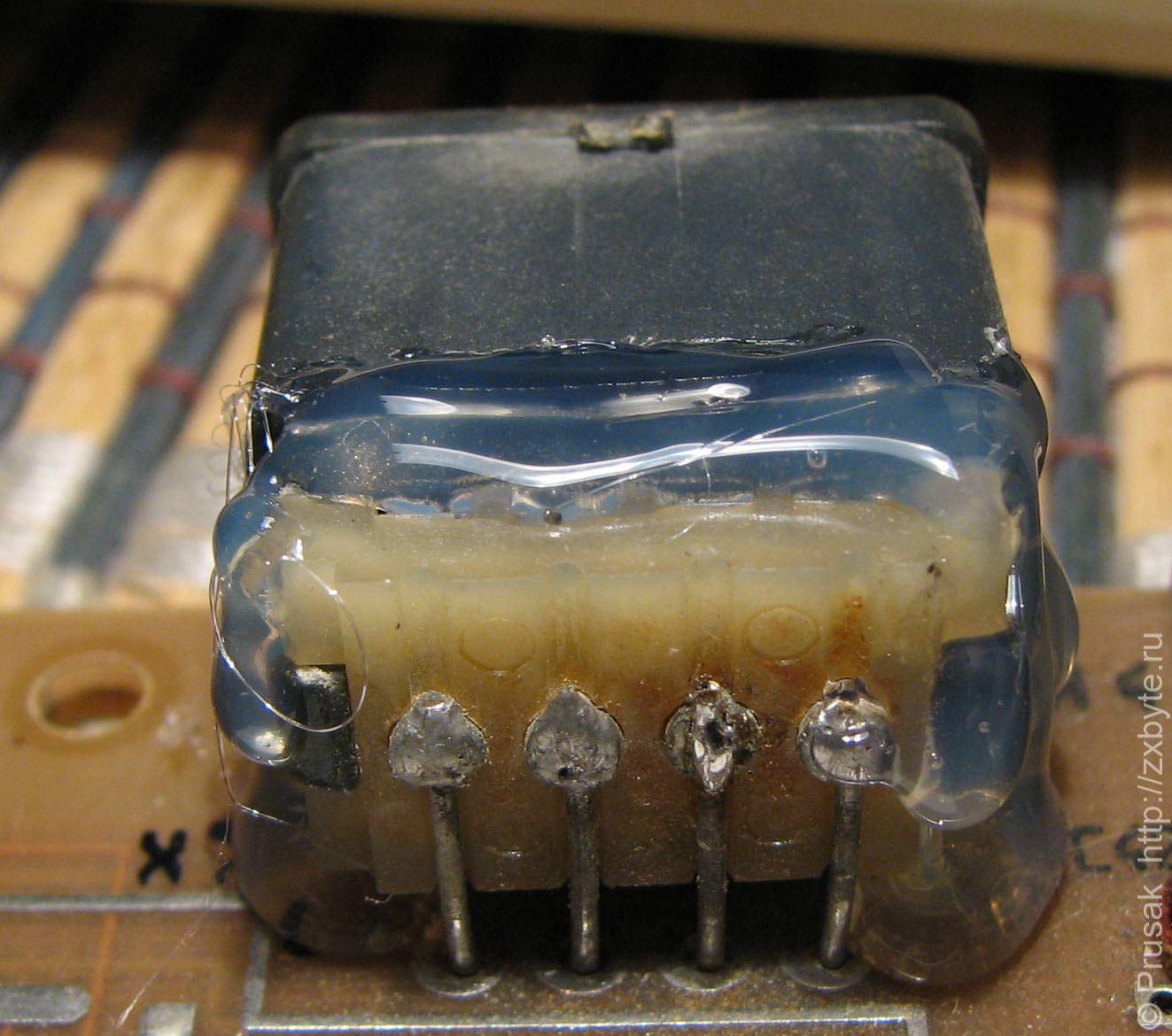

Разъём питания на плате "Байта" довольно "хилый" и часто от усилия при стыковке розетки и вилки разваливается на две части. В этом случае помогает заливка разъёма полиэтиленом из термопистолета:

Разъём питания, залитый полиэтиленом
Разъём питания, залитый полиэтиленом
Разъём питания, залитый полиэтиленом

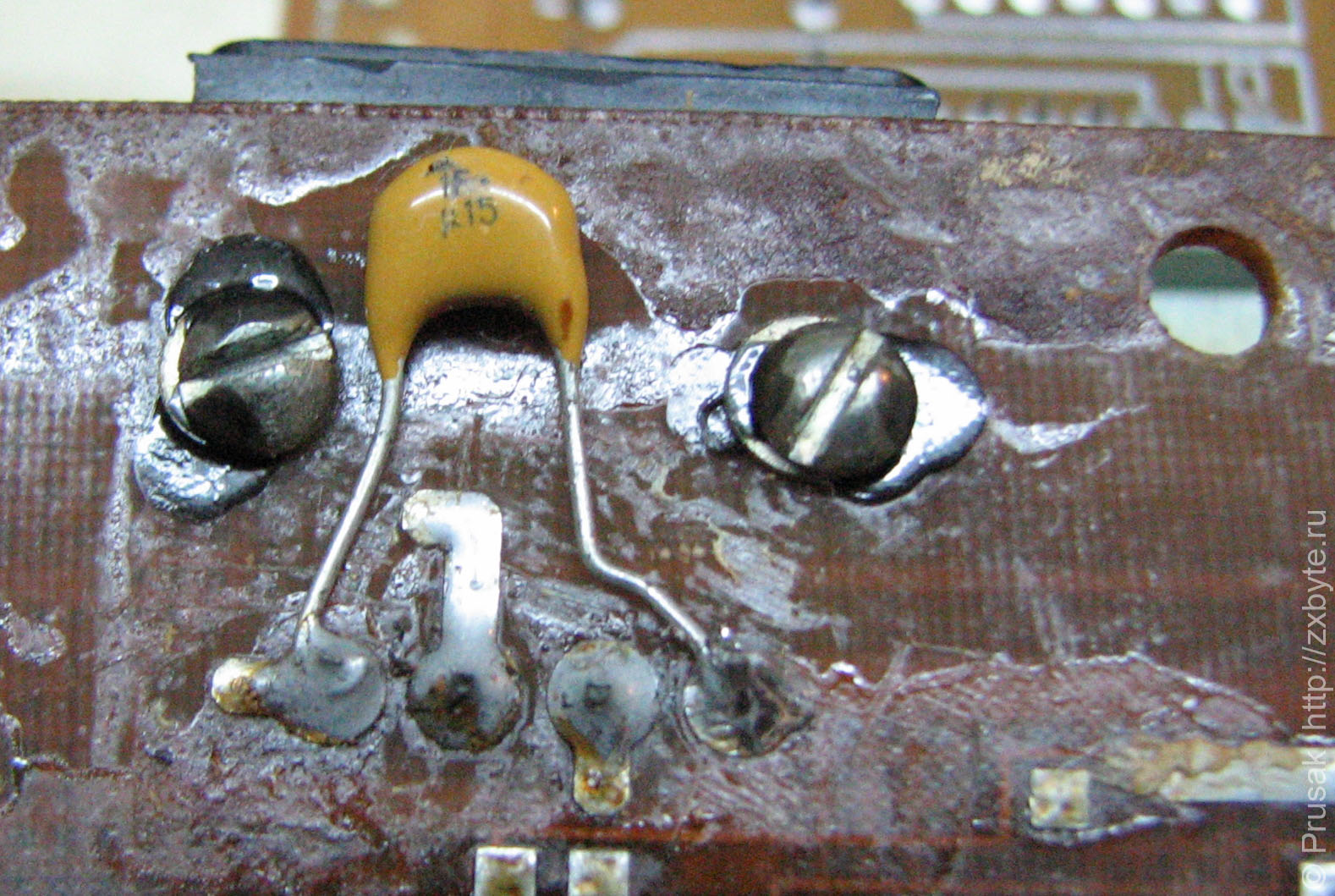

На некоторых экземплярах компьютера с обратной стороны платы прямо на контакты разъёма питания припаивался конденсатор между шинами +5В и +12В, очевидно, для уменьшения помех по питанию:

Дополнительный конденсатор на разъёме питания компьютера «Байт»
Дополнительный конденсатор на разъёме питания компьютера «Байт»
Дополнительный конденсатор на разъёме питания компьютера «Байт»

Более подробно про источник питания для компьютера "Байт" написано в отдельном разделе сайта.
