Panasonic JU-475-4

1,2Мб HD дисковод с возможностью переключения в режим DD.

Фотогалерея

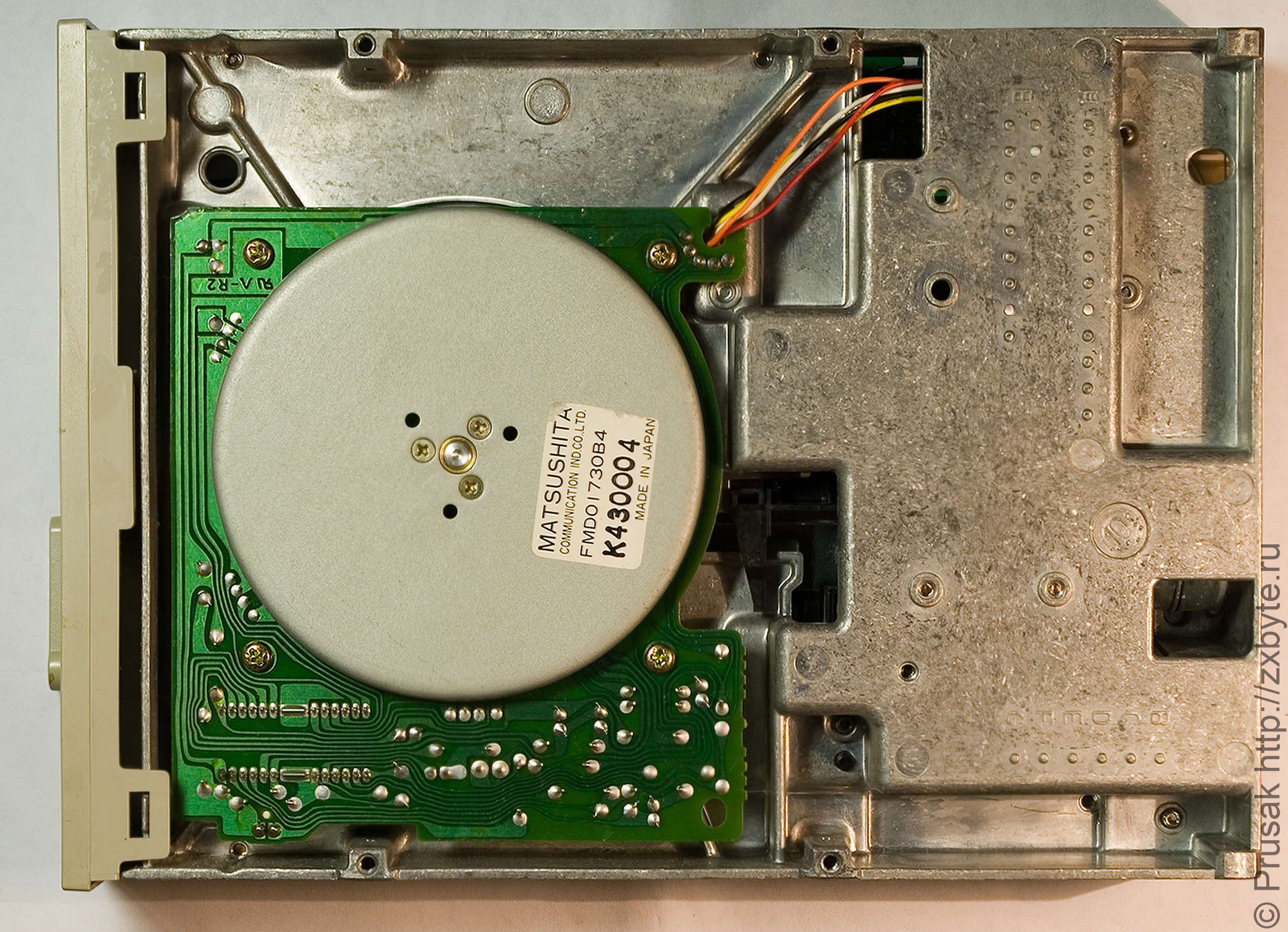

Panasonic JU-475-4

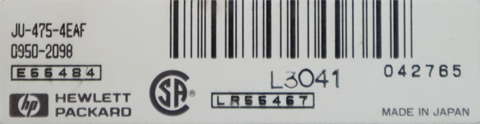

Шильдик Panasonic JU-475-4

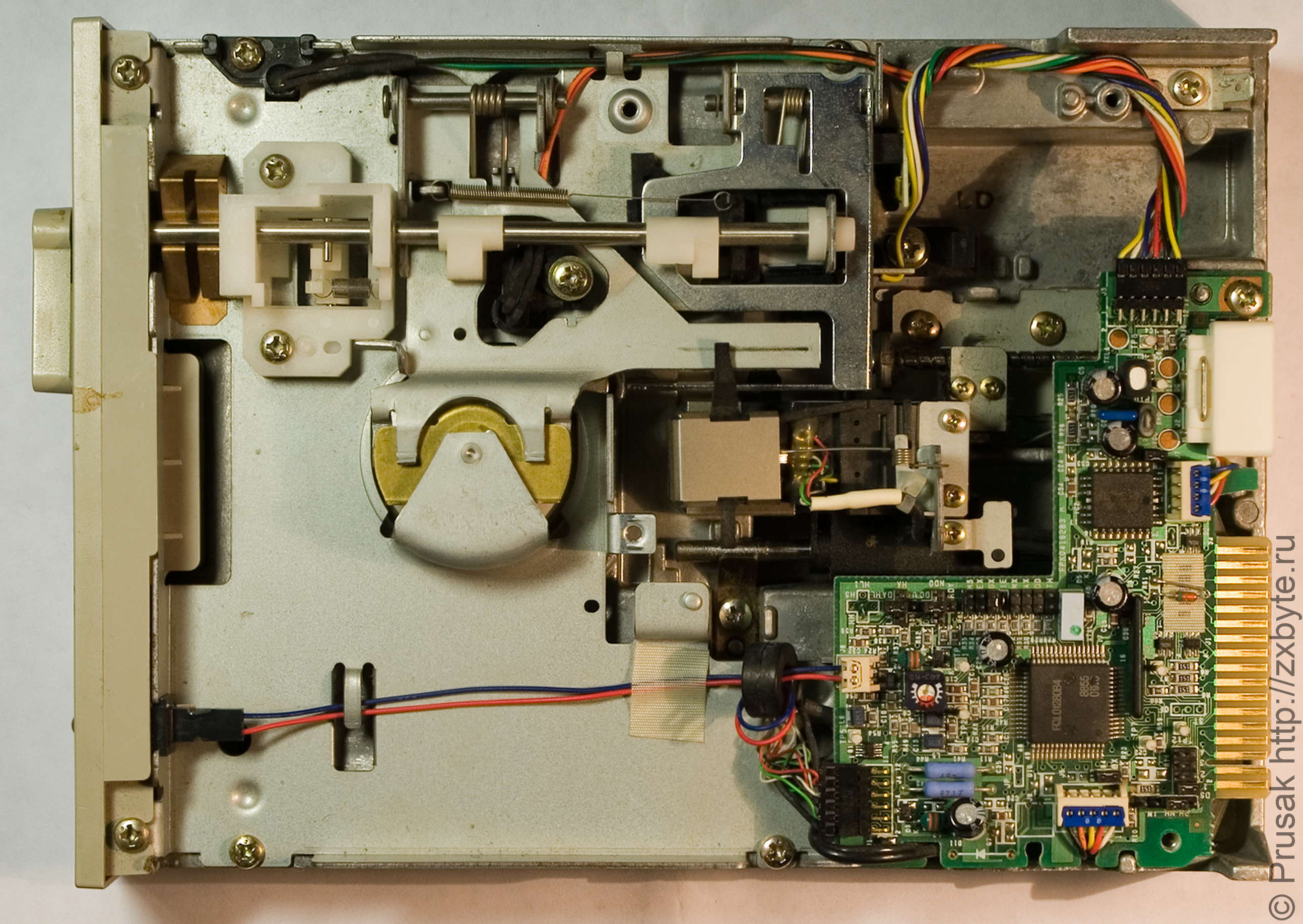

Panasonic JU-475-4
Panasonic JU-475-4
Panasonic JU-475-4
Panasonic JU-475-4

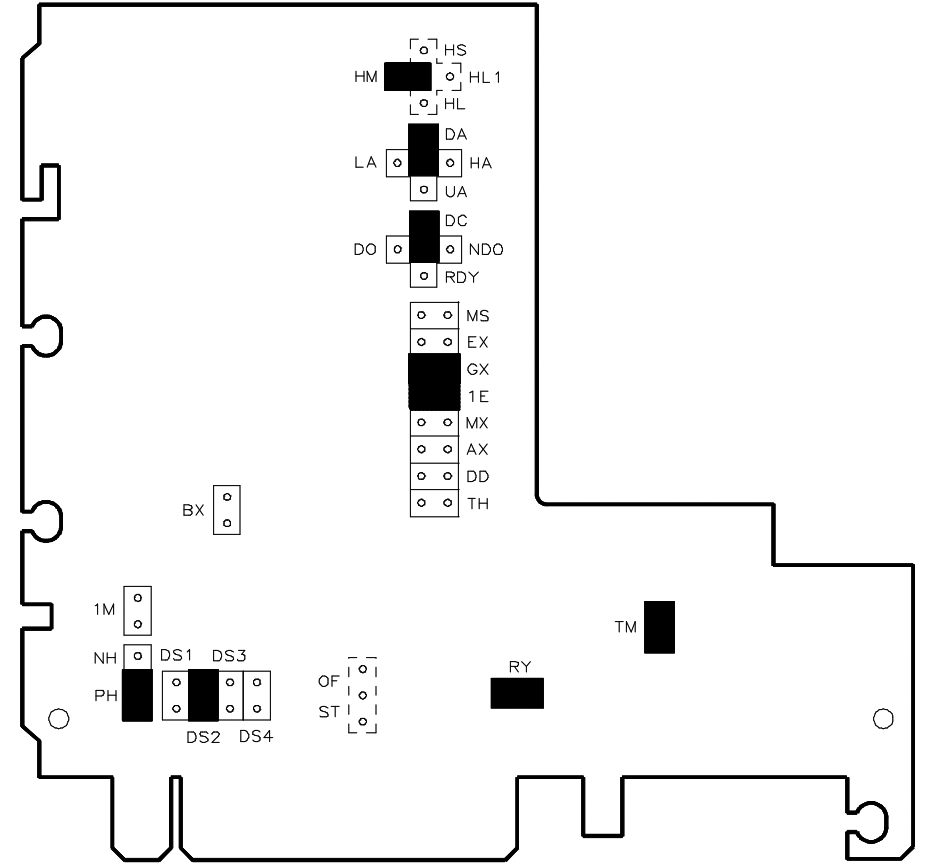

Перемычки на плате дисковода Panasonic JU-475-4
Перемычки на плате дисковода Panasonic JU-475-4

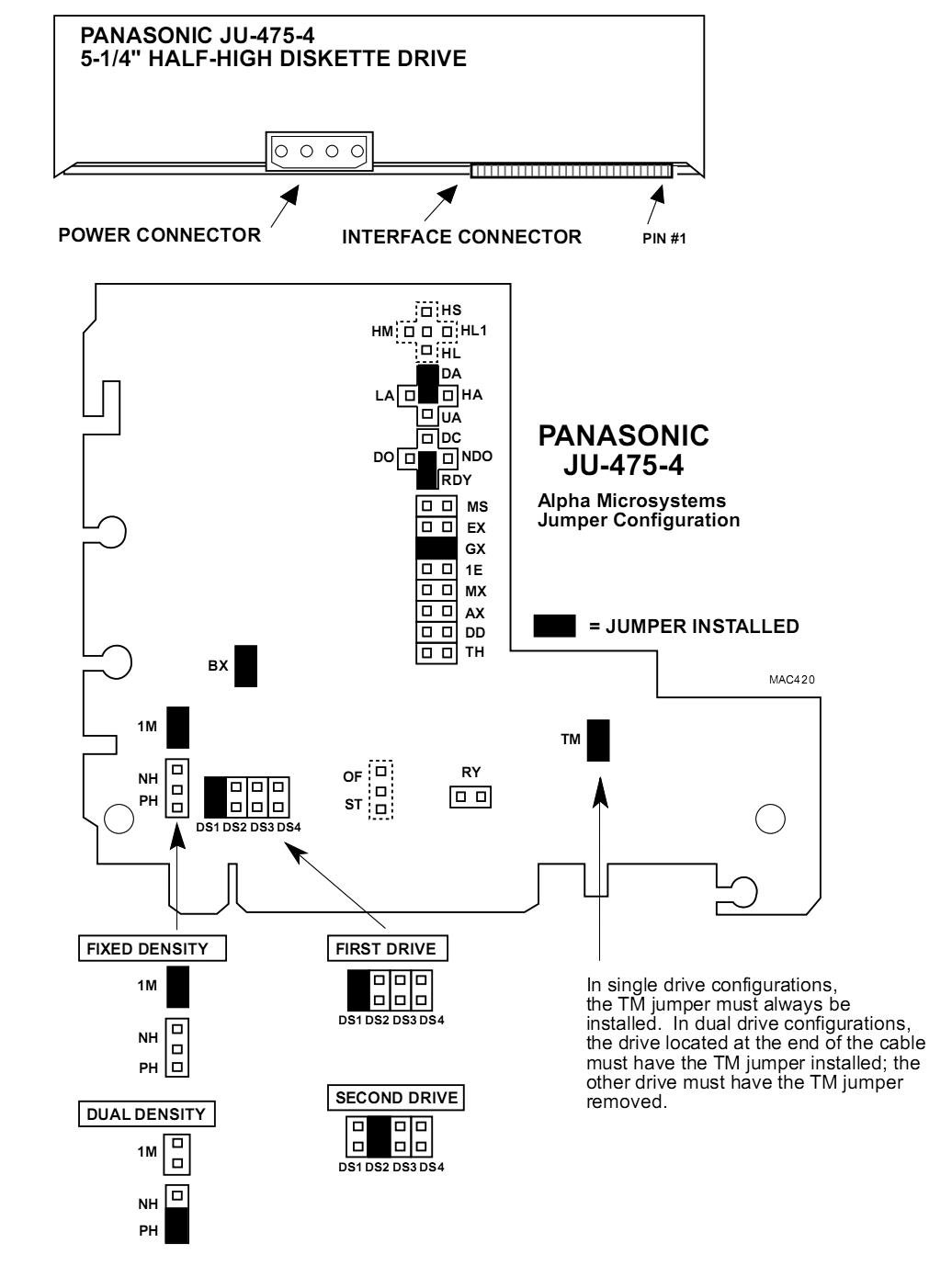

Описание перемычек Panasonic JU-475-4

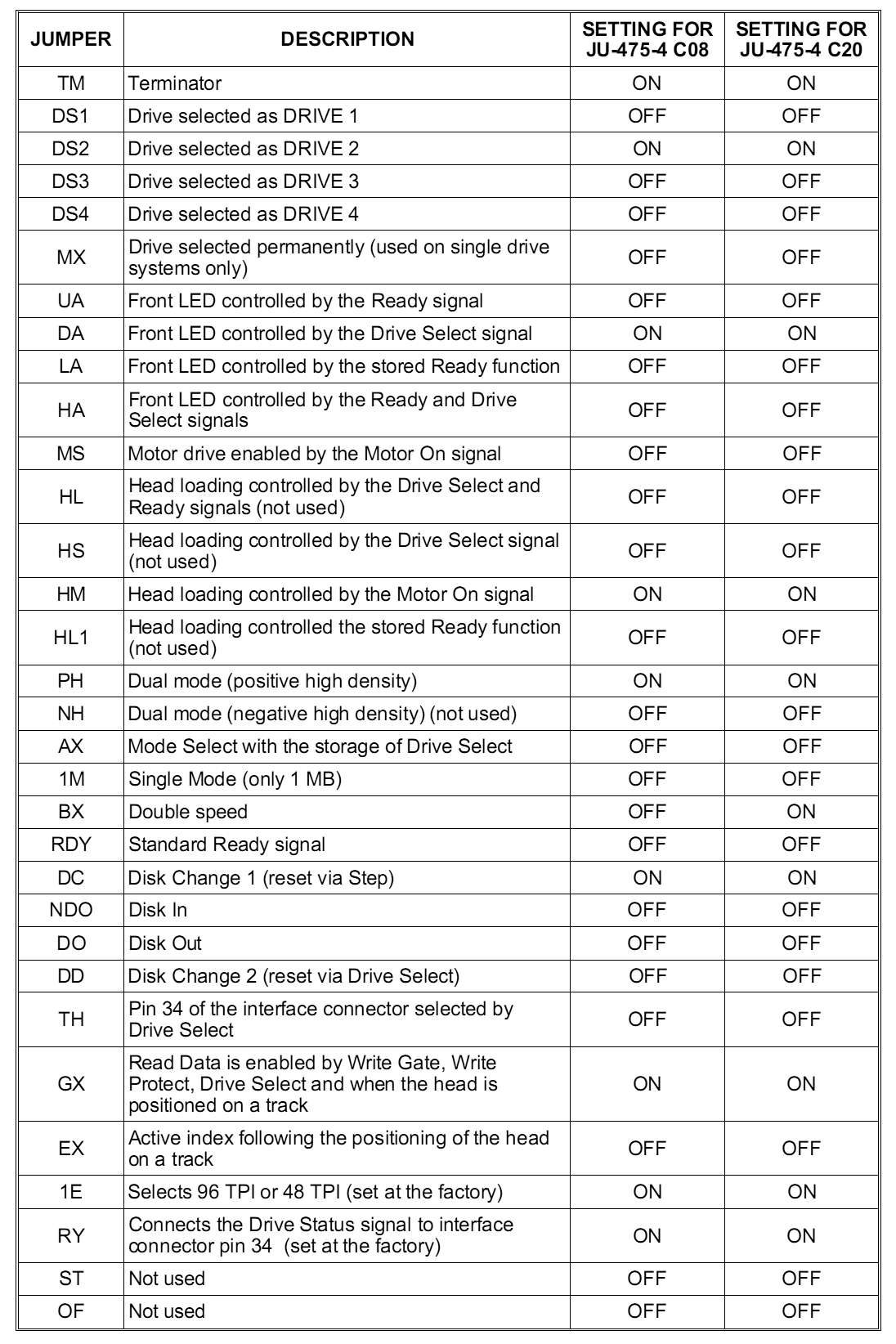

Описание перемычек Panasonic JU-475-4
Перемычки на плате дисковода Panasonic JU-475-4
Описание перемычек Panasonic JU-475-4

Ещё один вариант описания перемычек из другого источника:

Для переключения в режим DD важны две перемычки - BX и PH/NH.
Установкой перемычки BX задаётся скорость вращения диска для режима DD (300 об/мин). При снятой перемычке дисковод работает как "чистый" HD.
Перемычка PH/NH определяет каким логическим уровнем сигнала на контакте 2 интерфейсного разъёма будет включаться режим DD:
Установленная перемычка NH задаёт включение режима DD подачей лог.1 (соответственно режим HD включается через лог.0);
Установленная перемычка PH задаёт включение режима DD подачей лог.0 (соответственно режим HD включается через лог.1);

Итого для использования дисковода на ZX-Spectrum необходимо установить перемычки BX и NH (это касается компьютеров, в которых на контакт 2 интерфейсного разъёма постоянно подаётся лог.1 или вообще ничего не подключено). Для фирменного BDI вместо перемычки NH ставим перемычку PH.

Итого: сначала определяемся какой лог.уровень сигнала подаётся с контроллера дисковода на контакт 2 интерфейсного разъёма дисковода (низкий, высокий или вообще ничего не подаётся). После этого правильно ставим перемычки BX, NH/PH, и будет вам счастье.

Назначение остальных перемычек понятно из описания. Сами перемычки могут быть выставлены, например, как на фото ниже (дисковод при этом выставлен как Drive A):

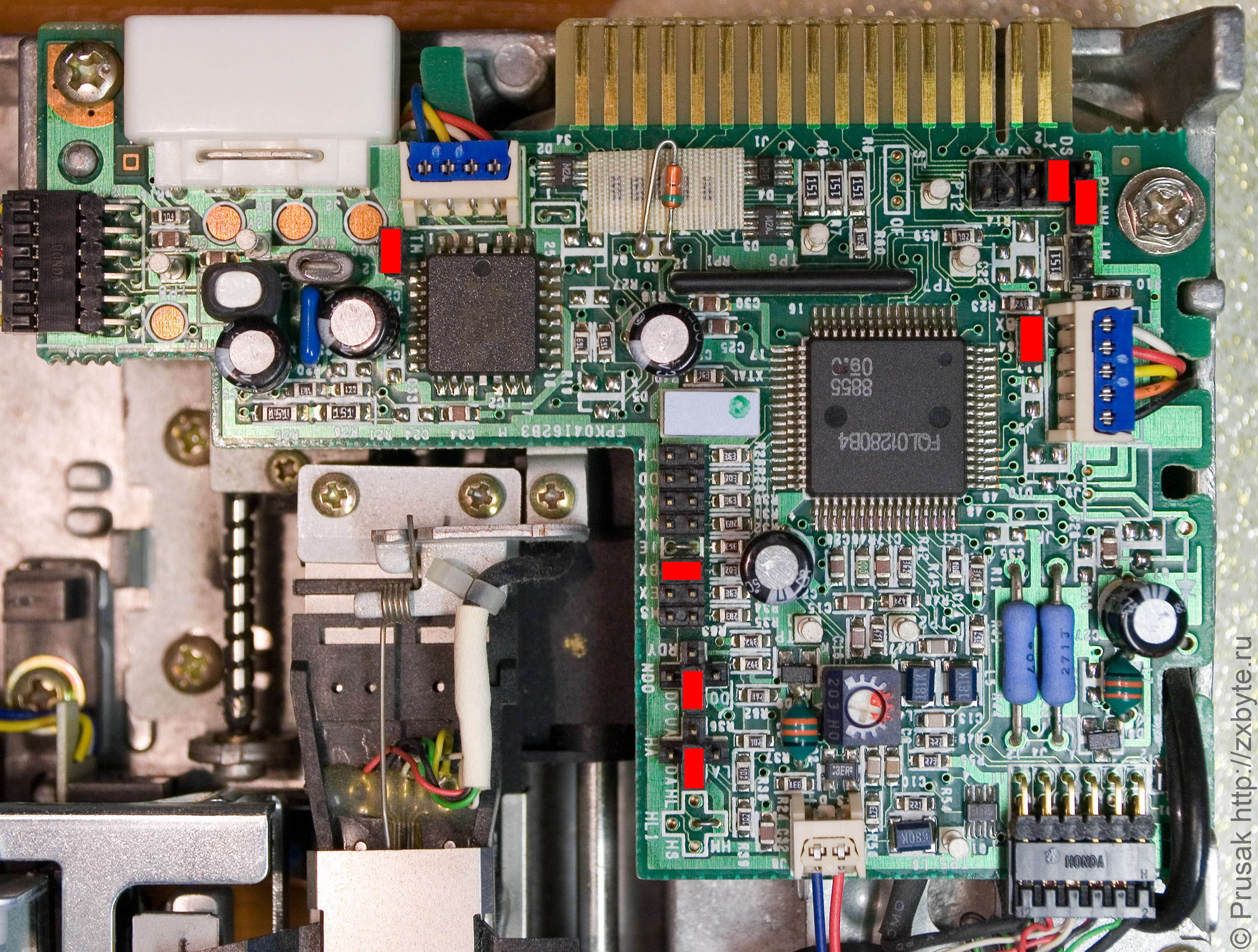

Установка перемычек на Panasonic JU-475-4 для работы с ZX-Spectrum
Установка перемычек на Panasonic JU-475-4 для работы с ZX-Spectrum
Установка перемычек на Panasonic JU-475-4 для работы с ZX-Spectrum

Документация и прочая причастная литература

Описание перемычек для некоторых моделей дисководов Toshiba, Panasonic, CanonToshiba ND04DT
Toshiba ND08DE
Panasonic JU-455-4
Panasonic JU-455-7
Canon MD5501-64
Panasonic JU-475-2
Panasonic JU-475-3
Panasonic JU-475-4
Panasonic JU-475-5
На английском
Diskette Configuration GuideНа английском.
Для 5-дюймовых дисководов Panasonic JU-472-2, JU-472-3, JU-472-4; Toshiba ND-0801; Epson SD-680L; Teac FD-55GFR.
Panasonic JU-475-4 Service ManualНа английском
