Расширение памяти компьютера "Байт" до 128КБ

Имеющейся памяти в 48кБ не хватает для многих игр, поэтому для «Байта» выпускались так называемые платы расширения памяти до 128КБ, в частности Б-1 и BC-1 (как сейчас помню, в 1997 году в Минске на радиорынке плата без музыкального сопроцессора стоила 4$, а с музыкальным сопроцессором - 10$).

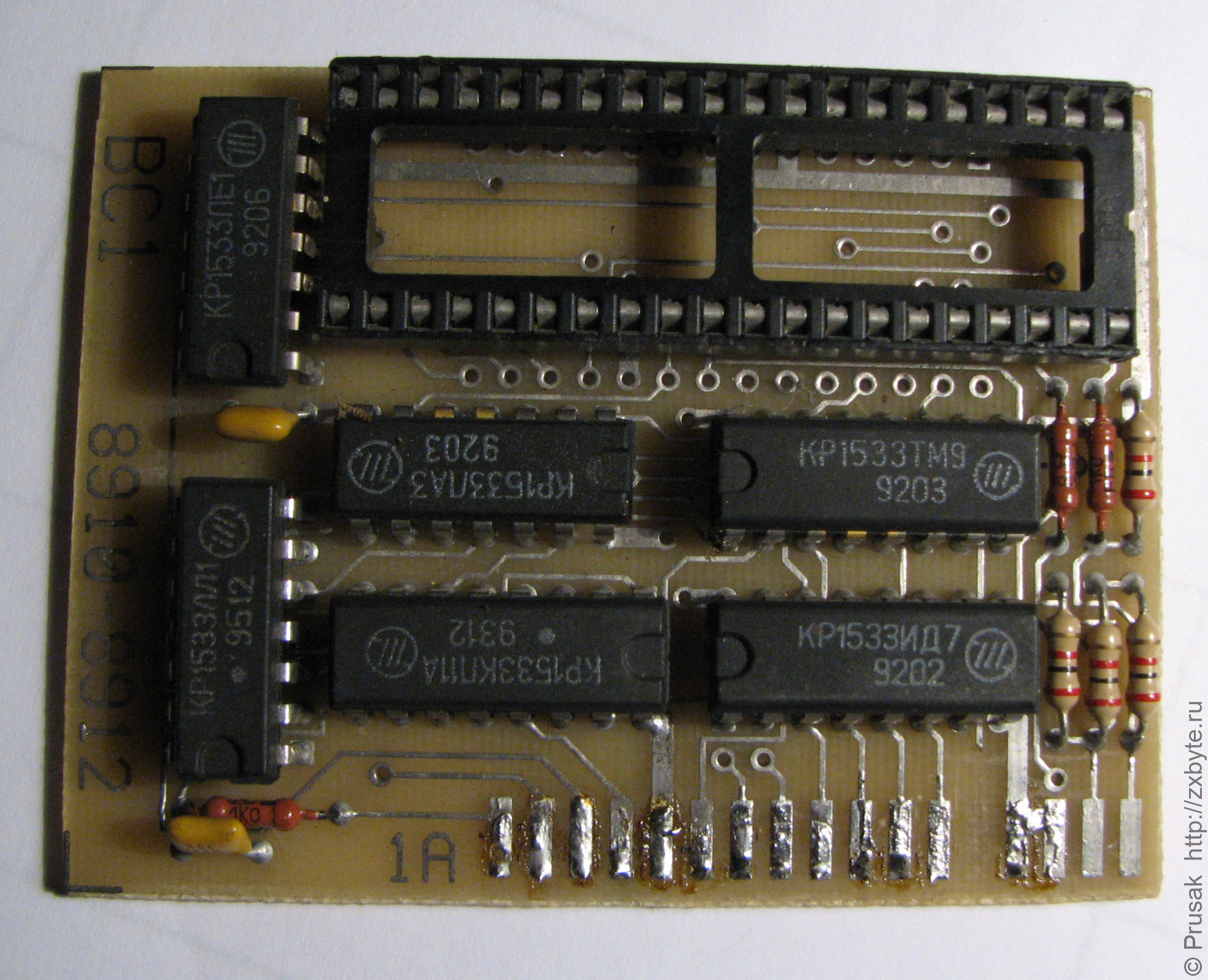

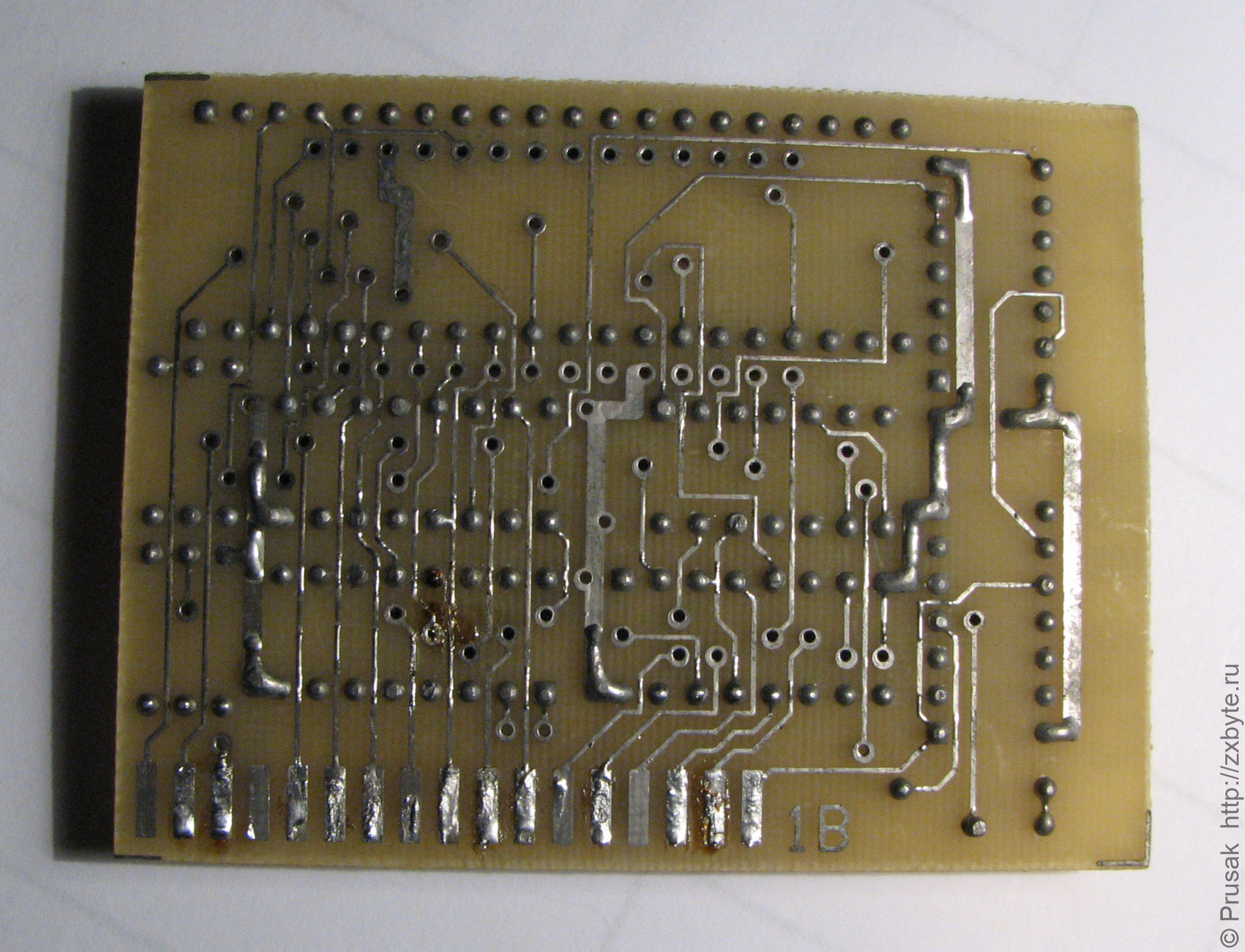

Плата расширения памяти BC-1
Плата расширения памяти BC-1
Плата расширения памяти BC-1
Плата расширения памяти BC-1
Плата расширения памяти BC-1

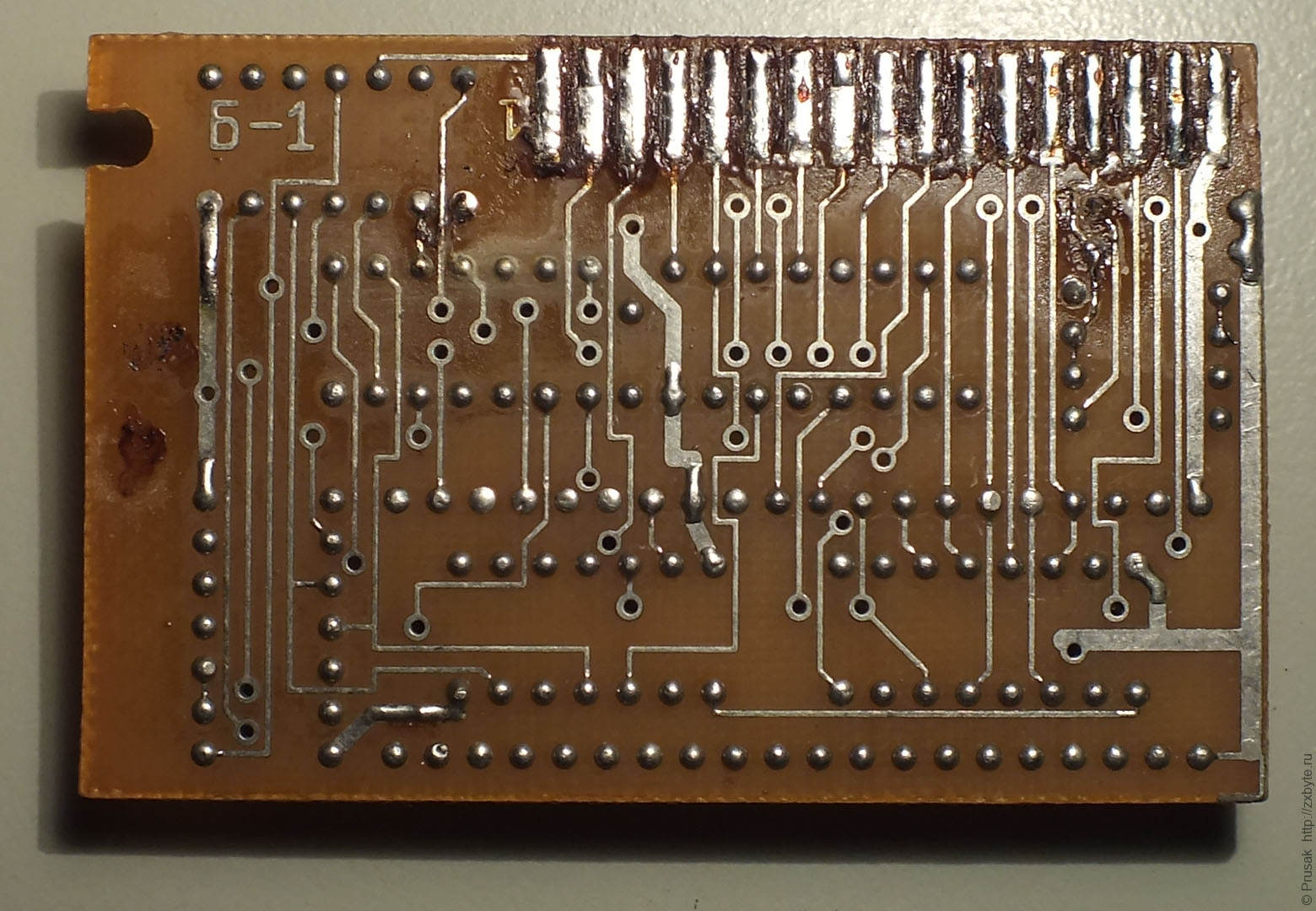

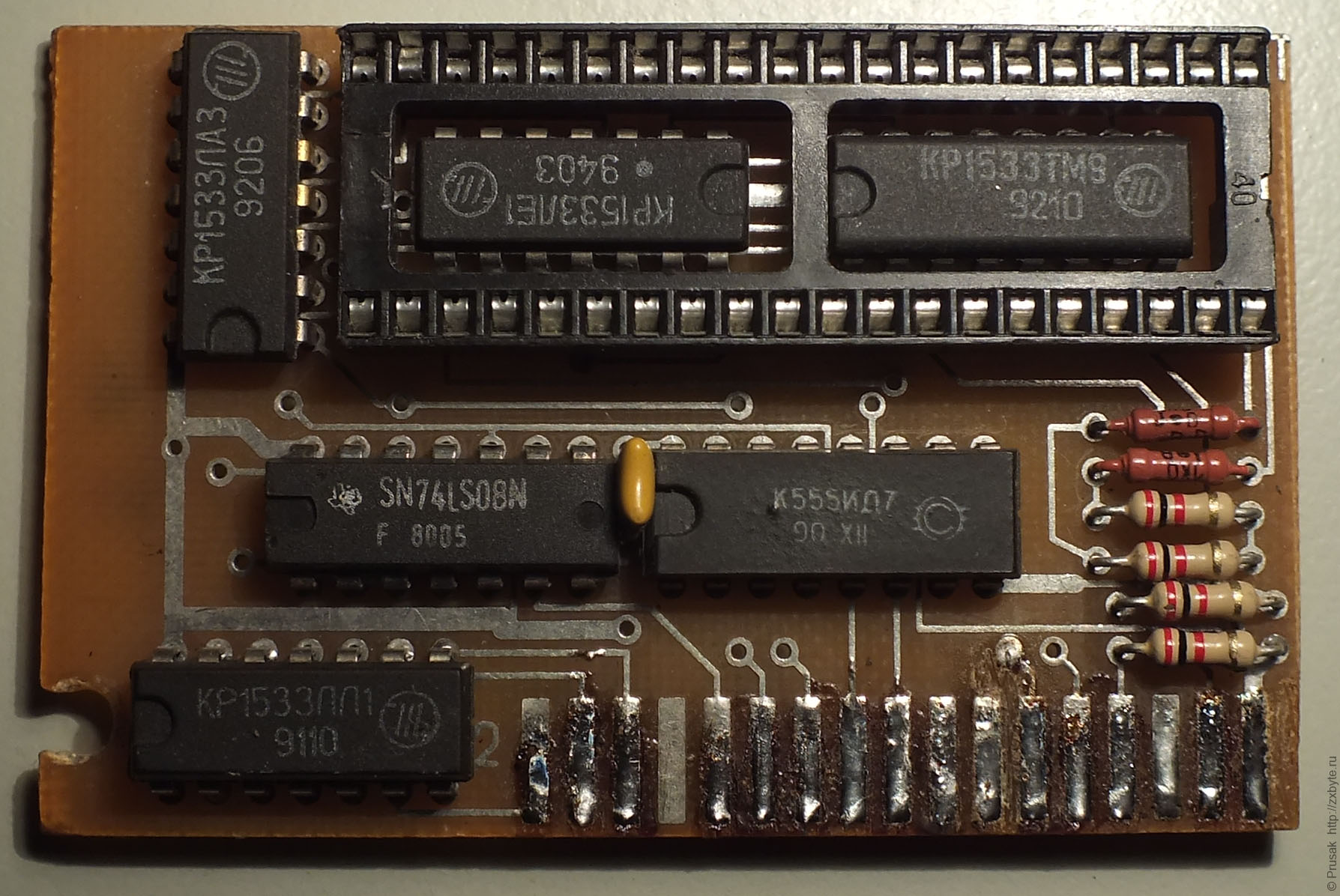

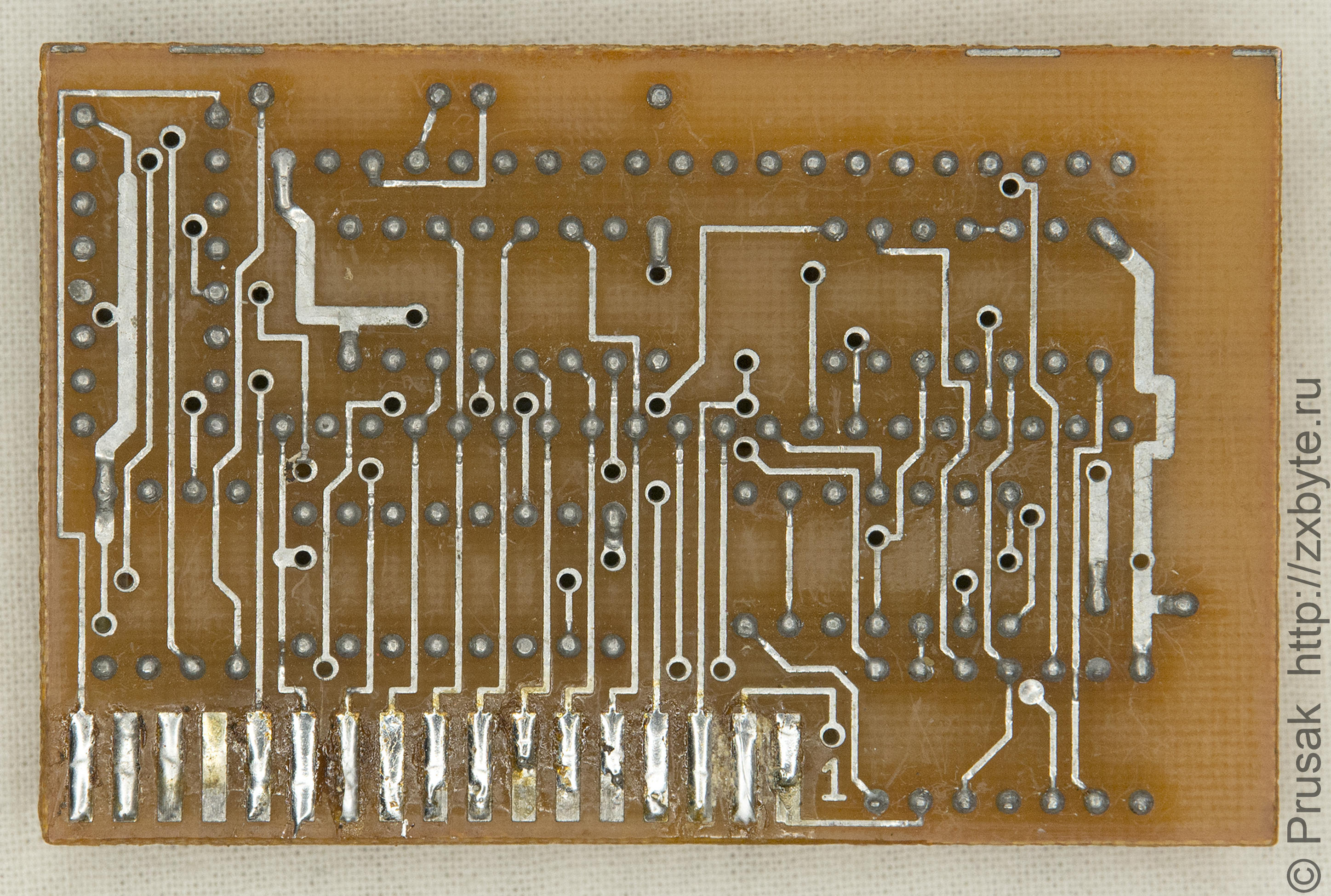

Плата расширения памяти Б-1
Плата расширения памяти Б-1
Плата расширения памяти Б-1
Плата расширения памяти Б-1
Плата расширения памяти Б-1

Это тоже плата расширения памяти для «Байта». Разработана в г.Гродно
Это тоже плата расширения памяти для «Байта». Разработана в г.Гродно
Это тоже плата расширения памяти для «Байта». Разработана в г.Гродно
Это тоже плата расширения памяти для «Байта». Разработана в г.Гродно
Это тоже плата расширения памяти для «Байта». Разработана в г.Гродно

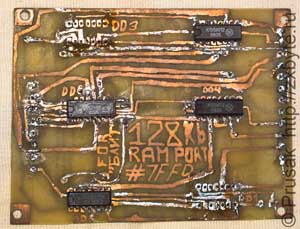

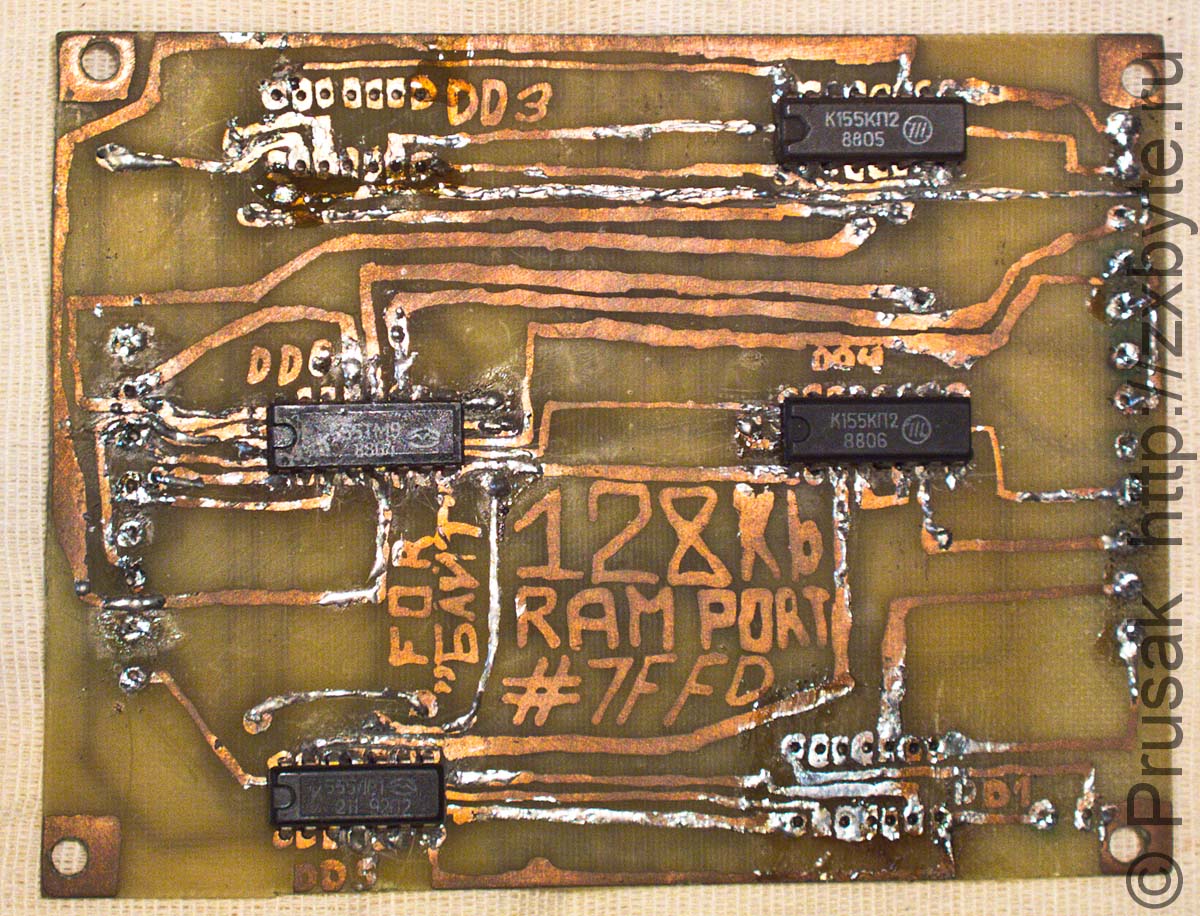

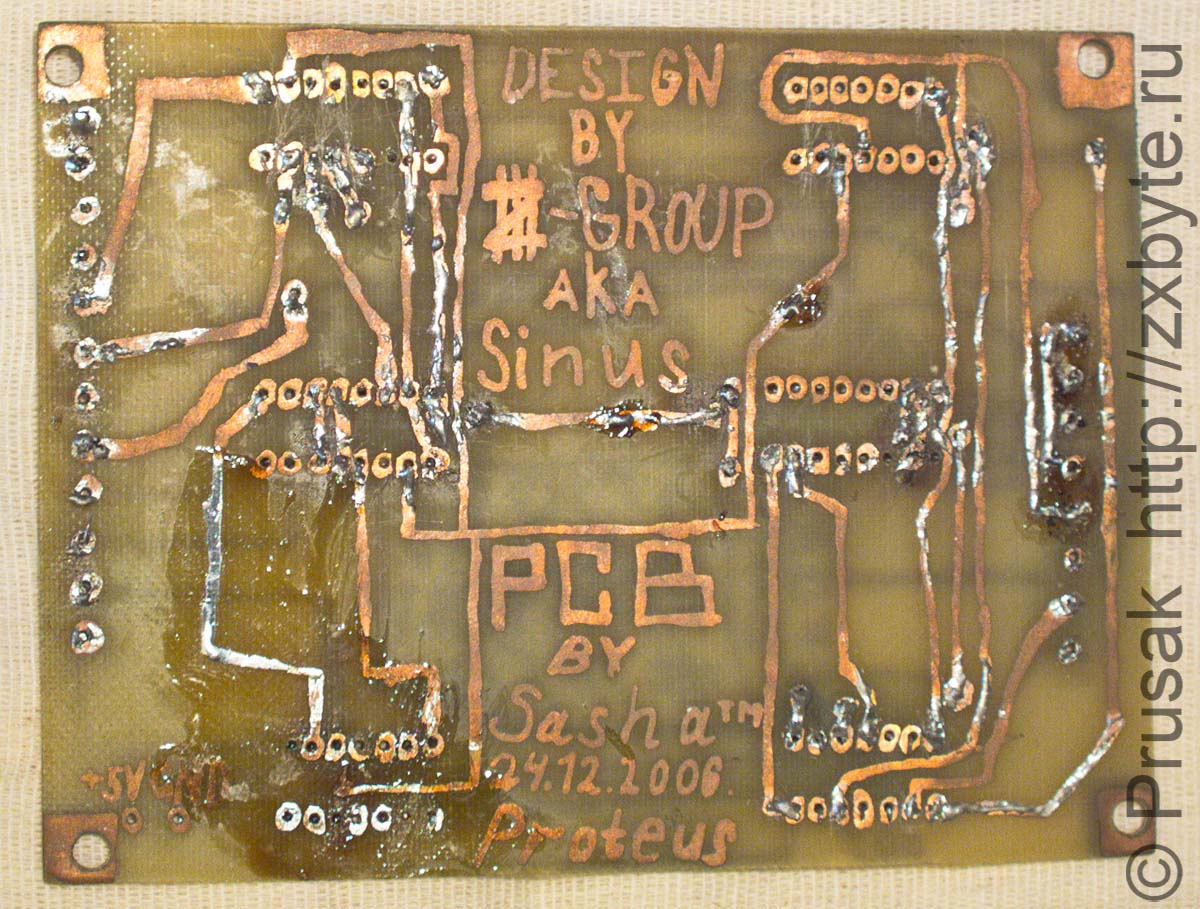

Самодельная плата расширения памяти по схеме от Z-group (над платой работал Byteman)
Самодельная плата расширения памяти по схеме от Z-group (над платой работал Byteman)
Самодельная плата расширения памяти по схеме от Z-group (над платой работал Byteman)
Самодельная плата расширения памяти по схеме от Z-group (над платой работал Byteman)
Самодельная плата расширения памяти по схеме от Z-group (над платой работал Byteman)

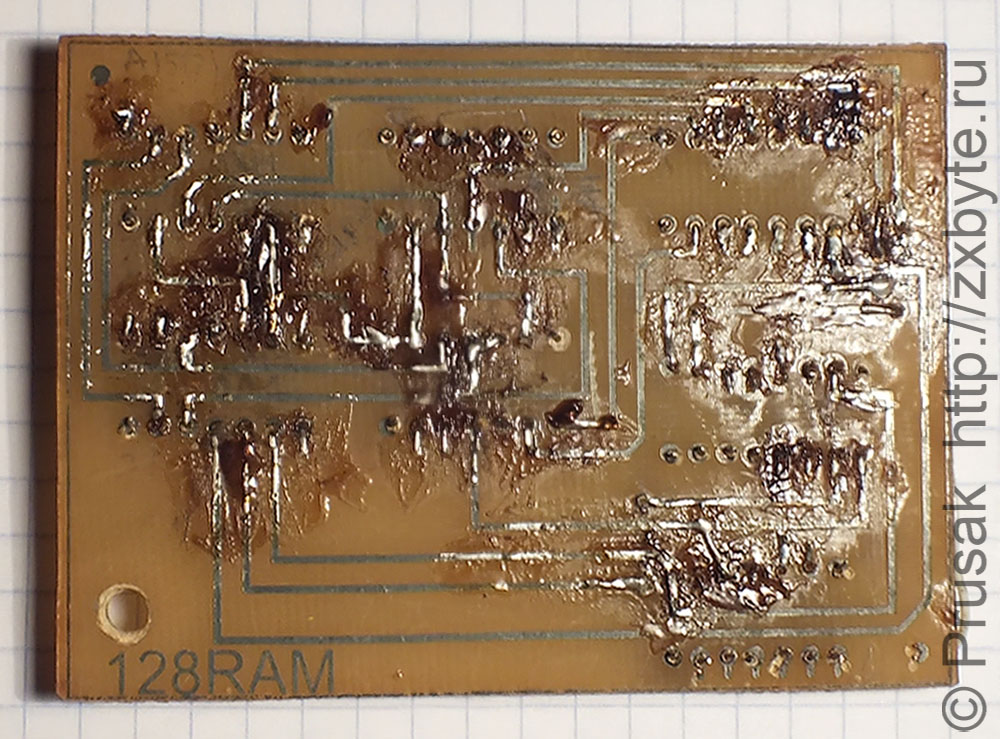

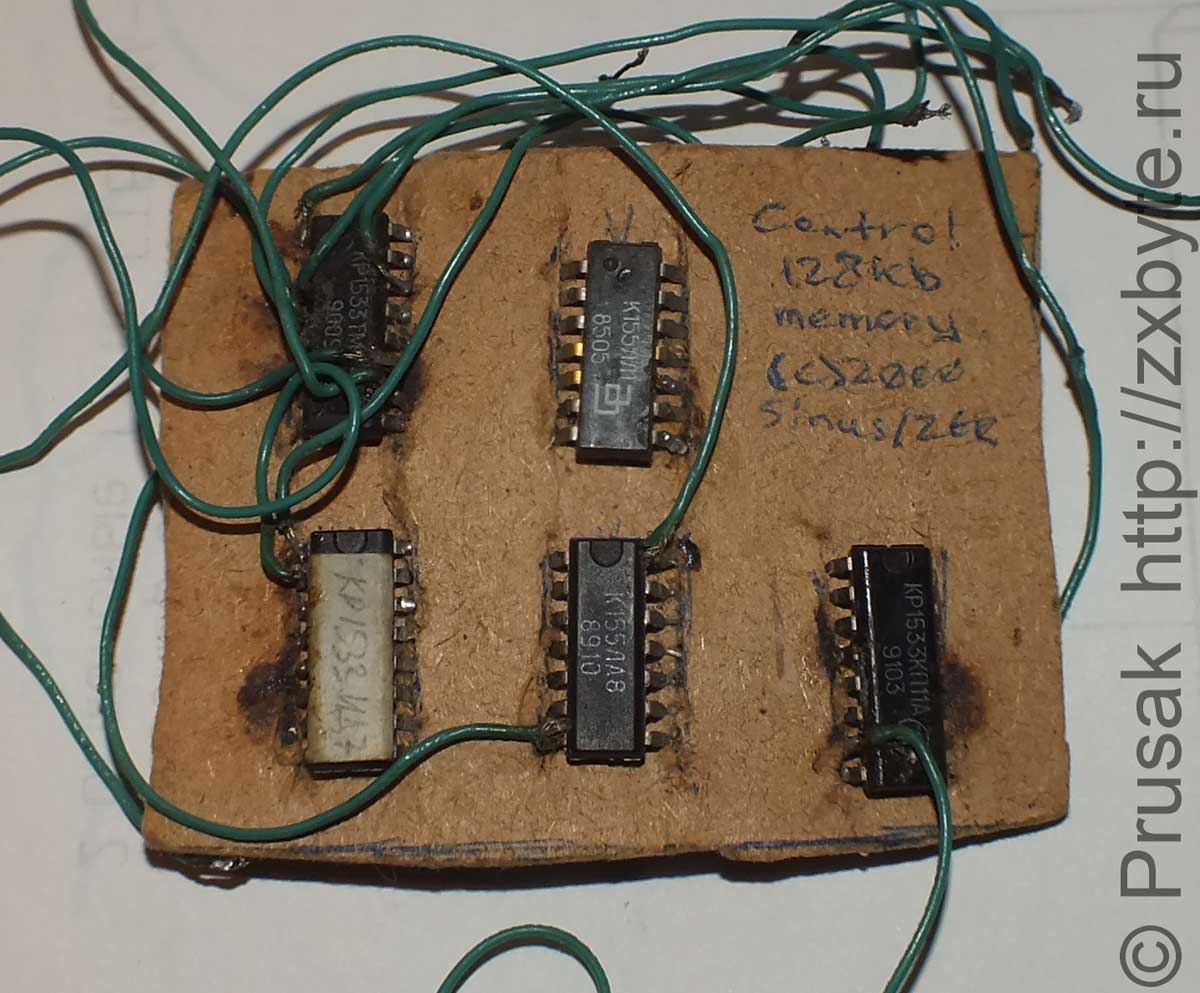

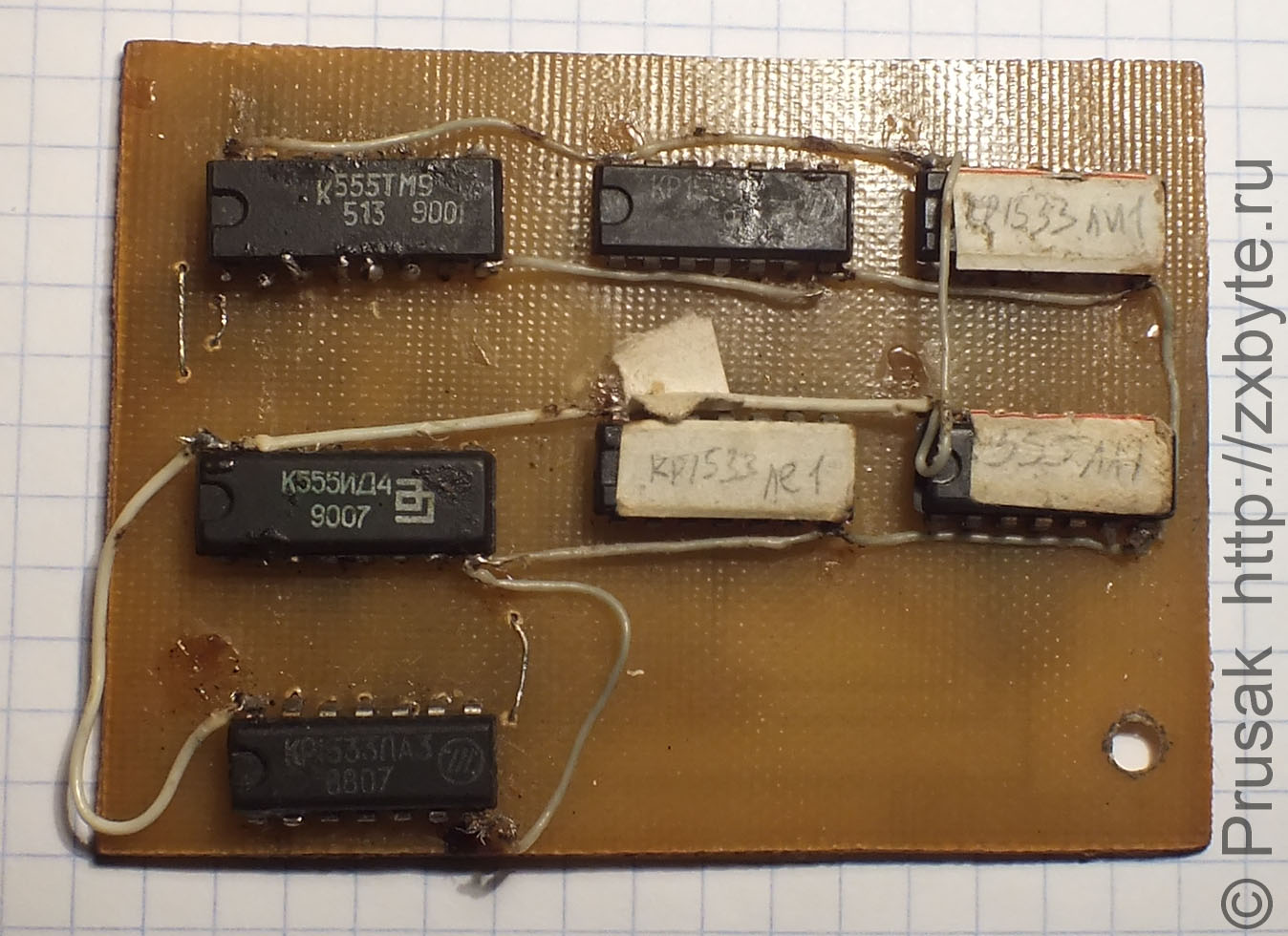

Ещё одна самодельная плата расширения памяти для «Байта»
Ещё одна самодельная плата расширения памяти для «Байта»
Ещё одна самодельная плата расширения памяти для «Байта»

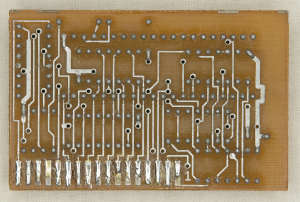

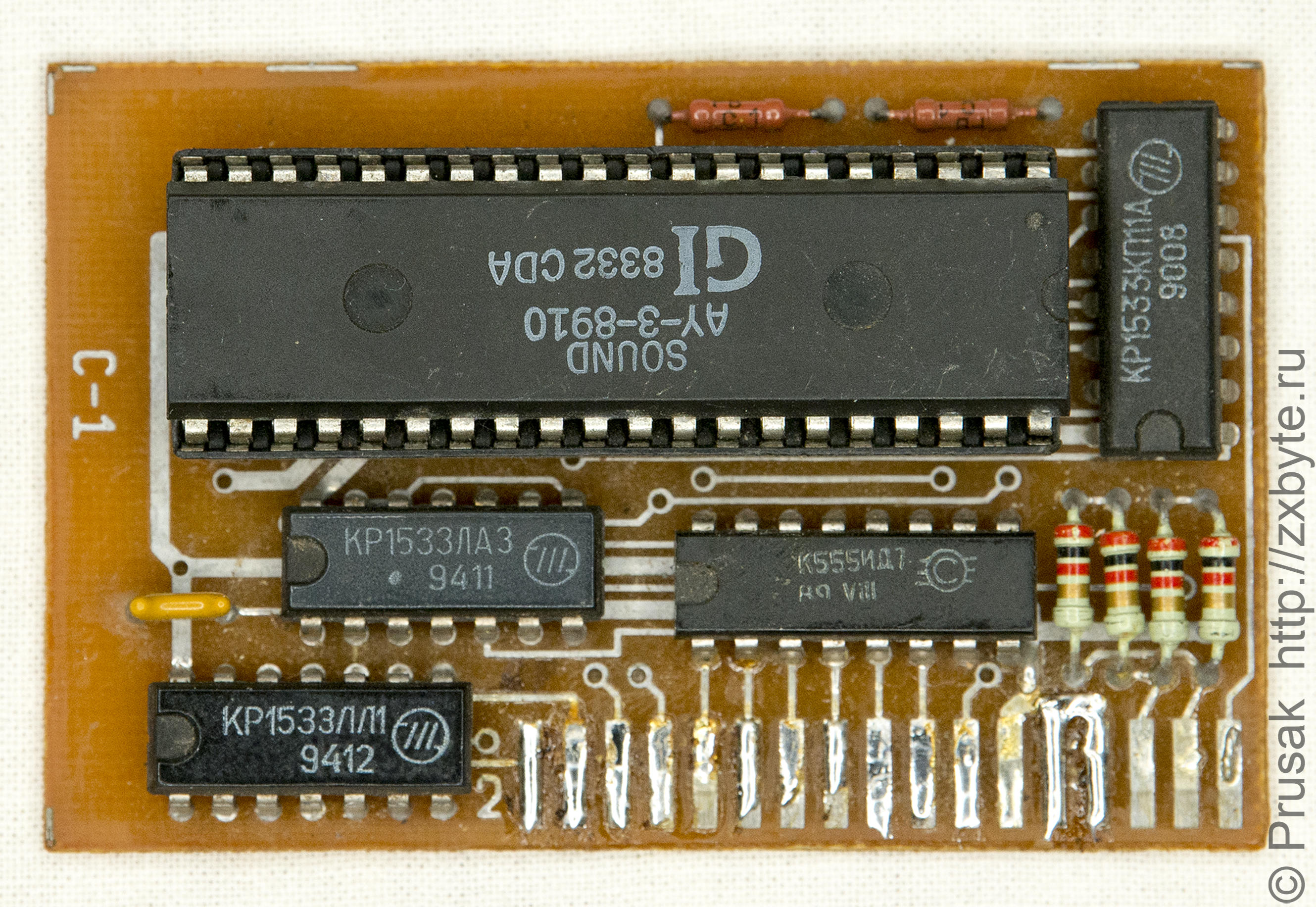

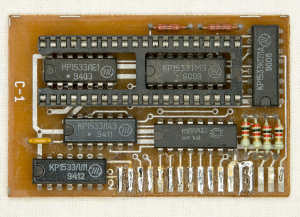

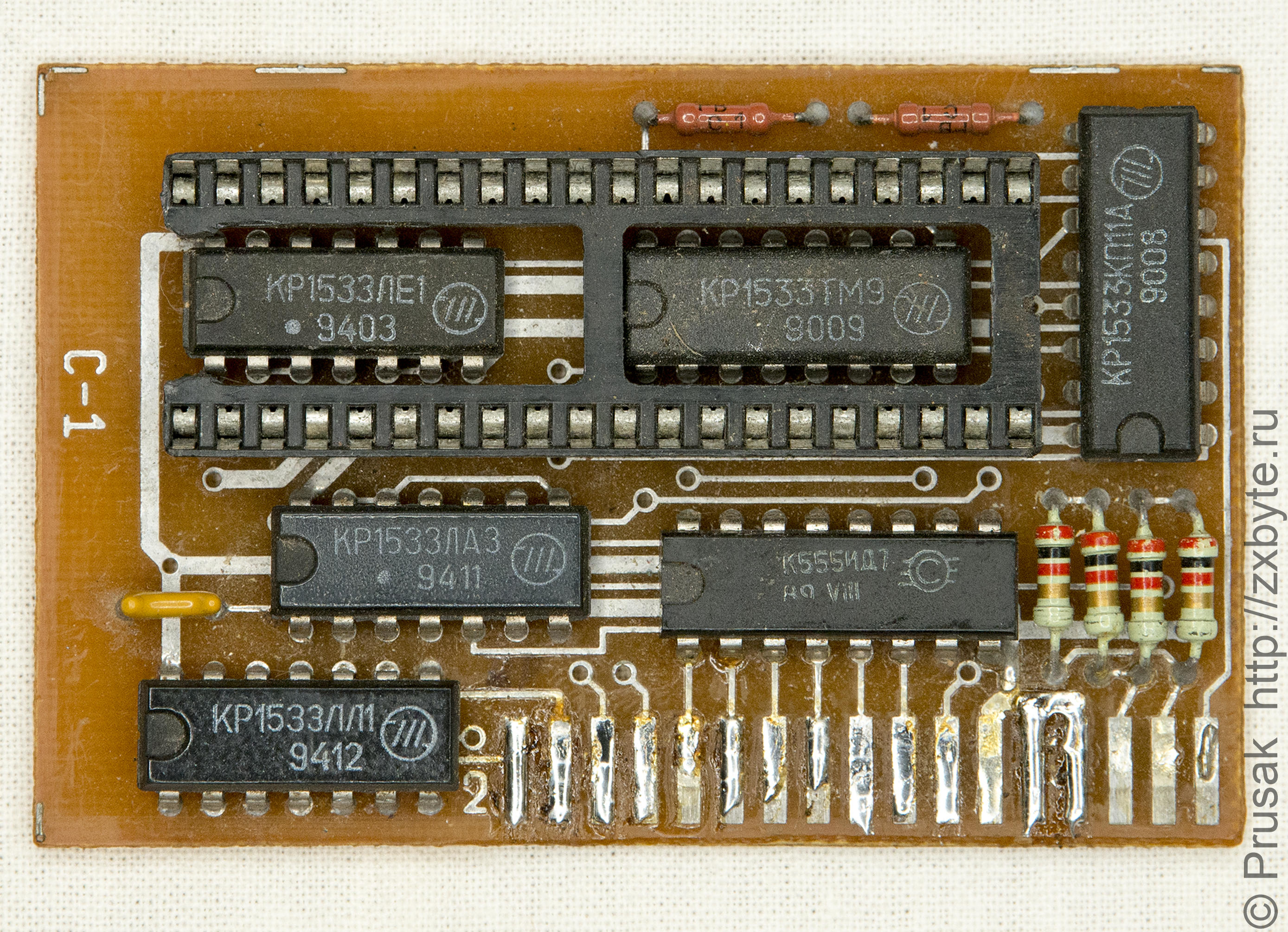

Плата расширения памяти С-1
Плата расширения памяти С-1
Плата расширения памяти С-1
Плата расширения памяти С-1
Плата расширения памяти С-1

Плата расширения памяти С-1
Плата расширения памяти С-1
Плата расширения памяти С-1

Плата расширения памяти С-1 хоть изначально не предназначась для «Байта», но её всё-таки можно использовать для его расширения, поэтому я включил эту плату в данный раздел сайта. О том как подключить эту плату к «Байту» можно узнать в описании платы (в конце этой статьи).


В качестве почти готового решения расширения памяти компьютера «Байт» существует контроллер дисковода BZ128, плата которого содержит уже готовую схему для расширения памяти компьютера до 128К, музыкальный сопроцессор AY3-8910 и интерфейс принтера.

Контроллер дисковода BZ128 для компьютера «Байт»
Контроллер дисковода BZ128 для компьютера «Байт»
Контроллер дисковода BZ128 для компьютера «Байт»
Контроллер дисковода BZ128 для компьютера «Байт»
Контроллер дисковода BZ128 для компьютера «Байт»

Внутри самого компьютера потребуется лишь выполнить некоторые доработки. Более подробно смотрите в соответствующем разделе сайта


Раз уж заговорили о контроллерах дисковода, то есть «новодельный» контроллер дисковода для «Байта» с возможностью расширения ОЗУ до 128К. Его можно сделать самостоятельно. Всё нужное для этого мы можете найти в соответствующей статье.


Если в компьютере обе линейки памяти на КР565РУ5, для установки платы расширения требуются минимальные переделки компьютера. На плате расширения заодно стоит музыкальный сопроцессор AY3-8910 (или его аналог YM2149F).

В случае отсутствия специализированных плат расширения памяти для «Байта», можно приспособить любую имеющуюся плату расширения, только для этого требовалась небольшая переделка платы расширения. В своё время я расширял «Байт» до 128К путём установки платы расширения типа С-1.

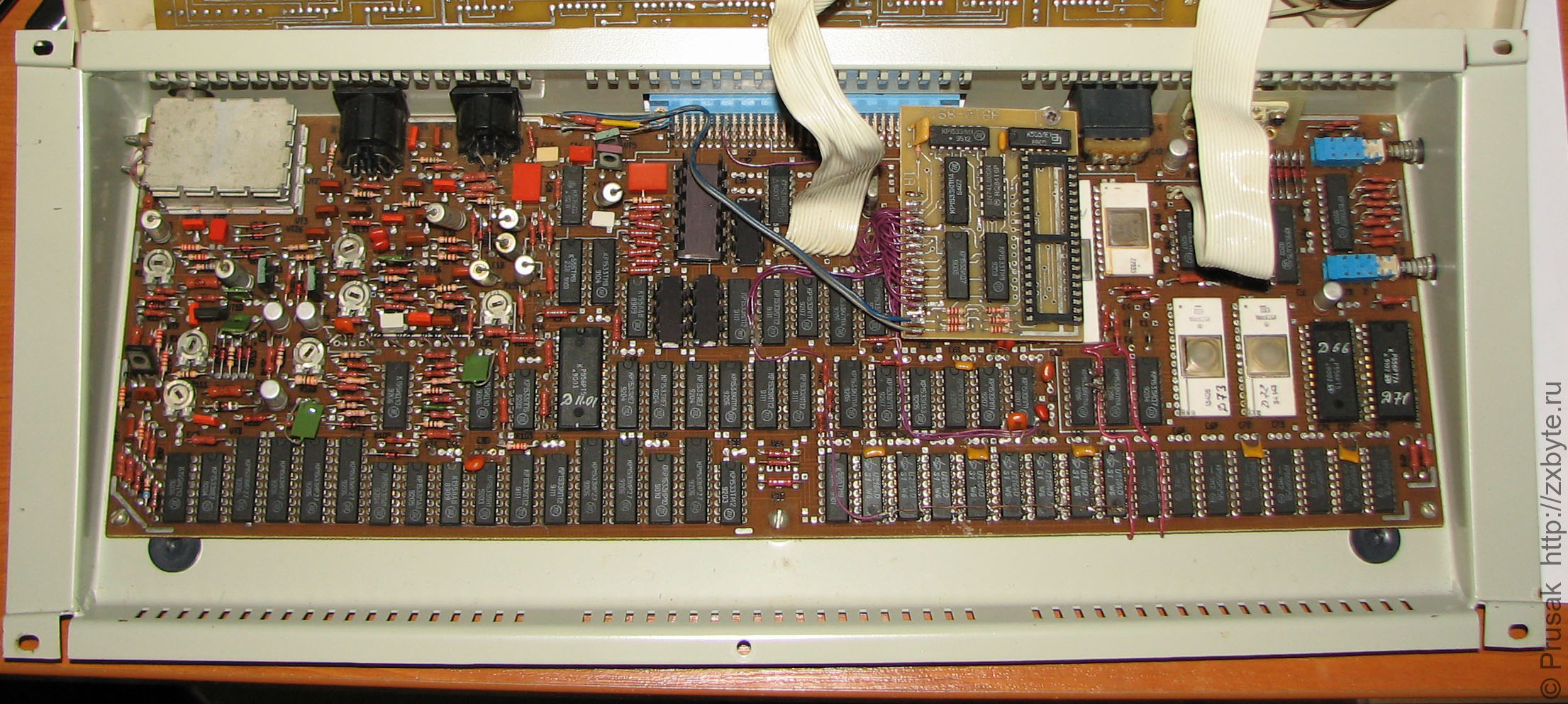

Вот так выглядит компьютер, расширенный до 128К при помощи платы расширения ВС-1:

Компьютер Байт-128
Компьютер Байт-128
Компьютер Байт-128

Установка новой микросхемы ПЗУ при расширении памяти

При расширении памяти можно вместо «байтовского» ПЗУ установить ПЗУ 27256 объёмом 32КБ с прошивками BASIC-48 и BASIC-128:

Меню-128

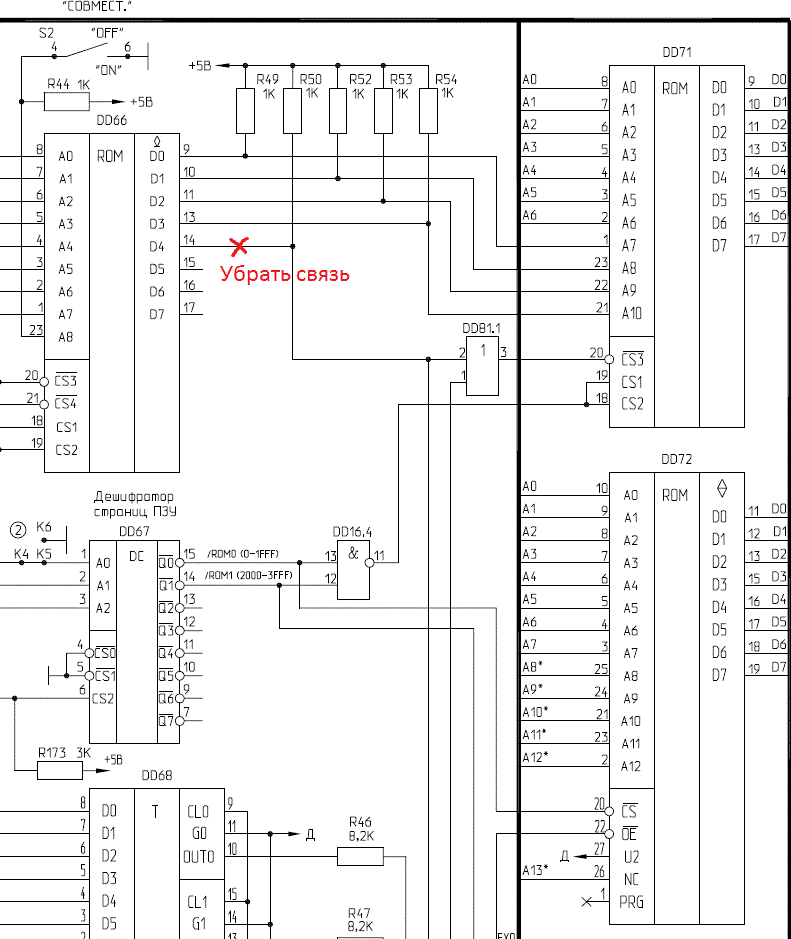

В этом случае требуется аппаратно отключить режим «совместимость», потому что этот режим актуален только для «родного» ПЗУ. Для этого обычно откусывается от платы и поднимается вверх 14-й вывод DD66 (КР556РТ5):

Полное отключение режима совместимости в компьютере «Байт»
Полное отключение режима совместимости в компьютере «Байт»
Полное отключение режима совместимости в компьютере «Байт»

При этом полностью отключается дополнительное ПЗУ DD71. Таким образом при любом положении кнопки "Совмест" оказывается задействовано основное ПЗУ (DD72, DD73) компьютера, и вместо него можно установить другую микросхему ПЗУ.

В случае использования микросхемы ПЗУ объёмом 16К и выше (27128, 27256 и т.д.) микросхема ставится на место ПЗУ DD72, кроме этого следует на плате «Байта» перепаять перемычку К4-К5 в положение K5-K6:

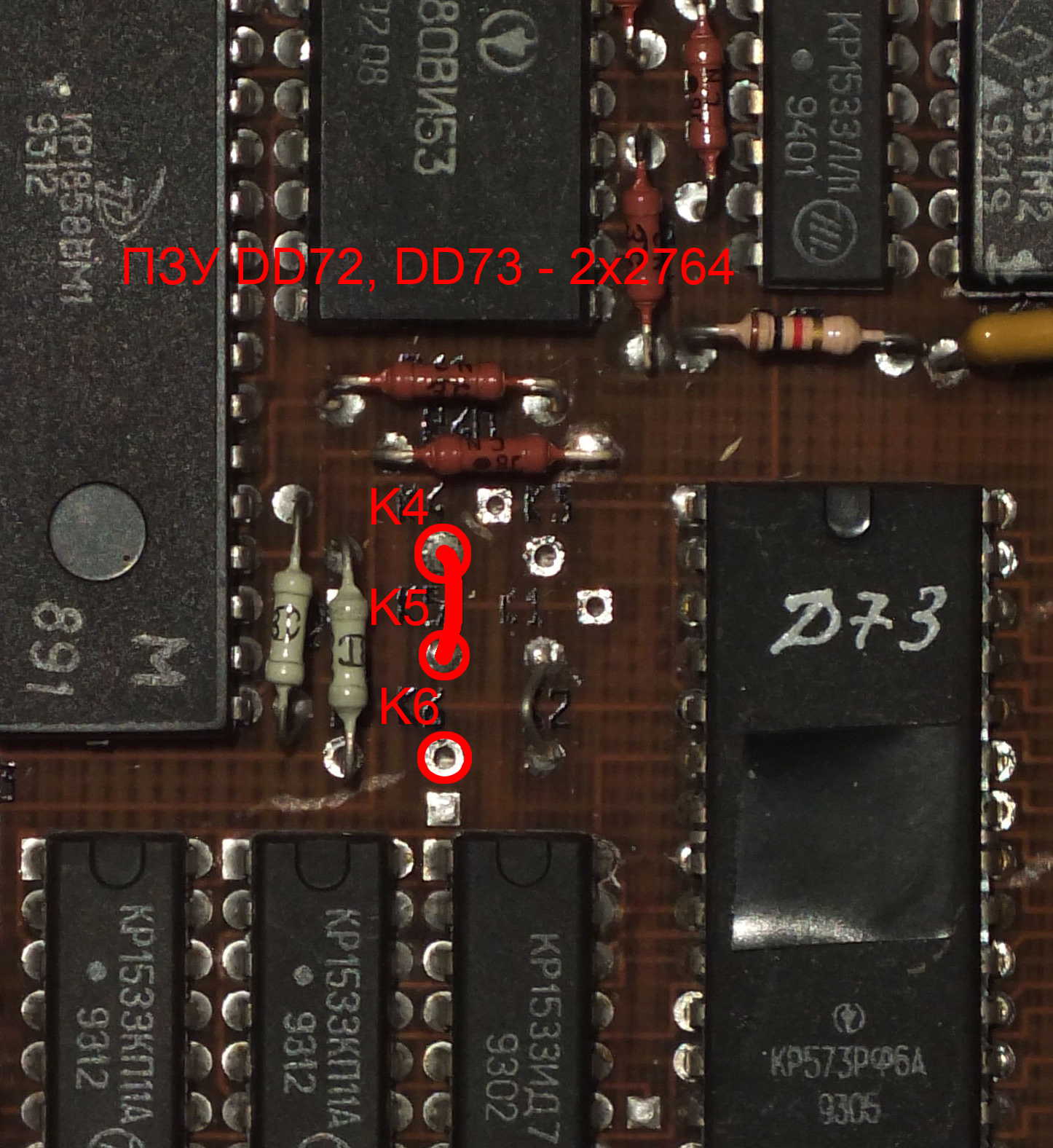

Положение перемычки при установке двух микросхем ПЗУ 2764 (так сделано изначально в «Байте»)
Положение перемычки при установке двух микросхем ПЗУ 2764 (так сделано изначально в «Байте»)

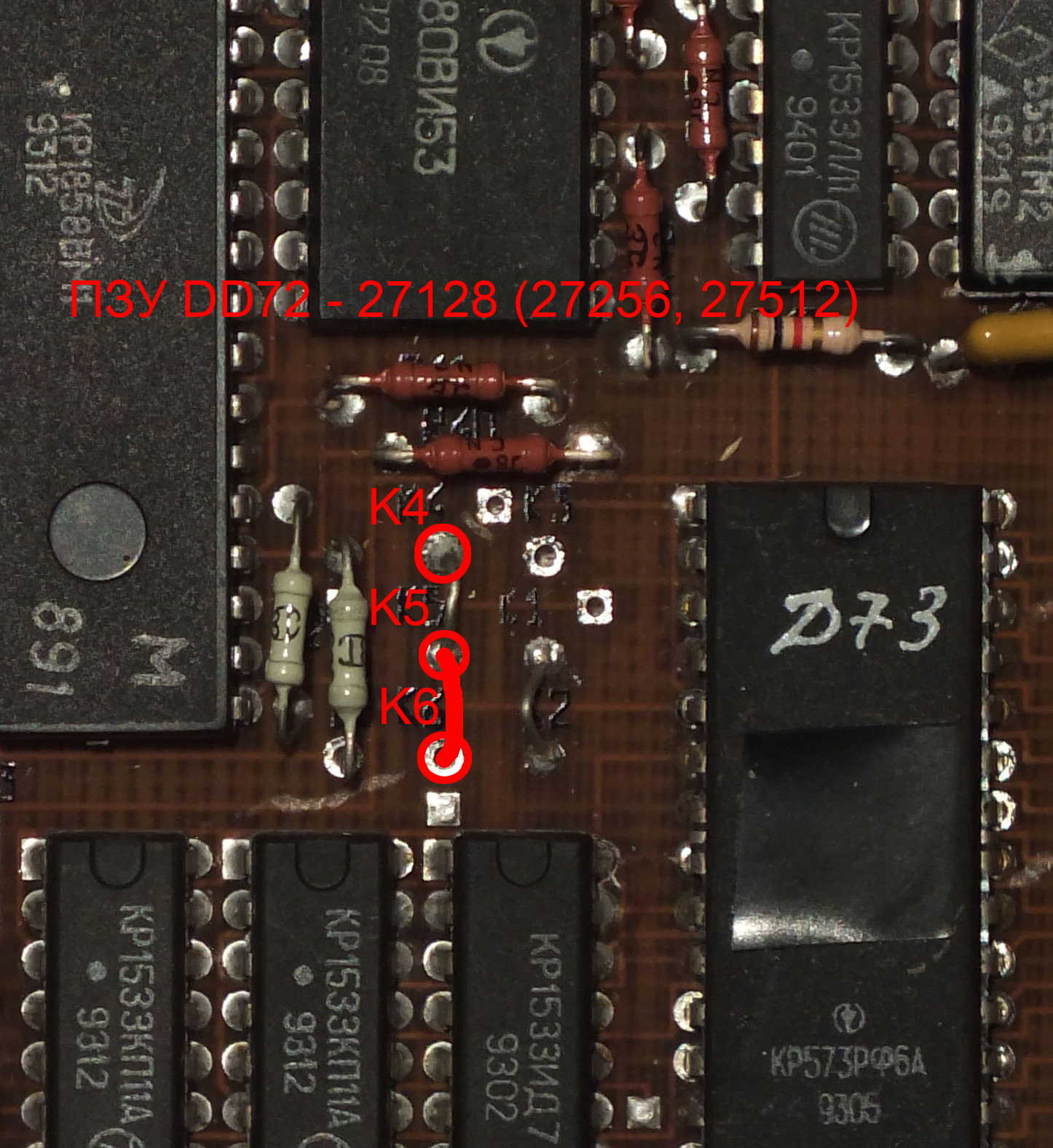

Положение перемычки при установке одной микросхемы ПЗУ 27128 (27256, 27512)
Положение перемычки при установке одной микросхемы ПЗУ 27128 (27256, 27512)
Положение перемычки при установке двух микросхем ПЗУ 2764 (так сделано изначально в «Байте»)
Положение перемычки при установке одной микросхемы ПЗУ 27128 (27256, 27512)

ПЗУ DD72 не установлено в розетку, поэтому при установке нового ПЗУ приходится выкусывать DD72. К сожалению :(

Более подробную информацию что надо делать для установки дополнительного ПЗУ можно найти в описаниях плат расширения памяти.

Впрочем дополнительное ПЗУ можно и не ставить. Вы ничего при этом не теряете кроме удобства выхода в TR-DOS при подключенном контроллере дисковода.

Отключение КР580ВИ53

Также необходимо отключить звуковой синтезатор на КР580ВИ53, потому что в прошивке BASIC-48 (BASIC-128) нет команд для его инициализации, в результате чего при работе компьютера динамик постоянно противно гудит. Проще всего отпаять три резистора, стоящие на выходе КР580ВИ53 (R46-R48), чтобы отключить подачу звукового сигнала с синтезатора:

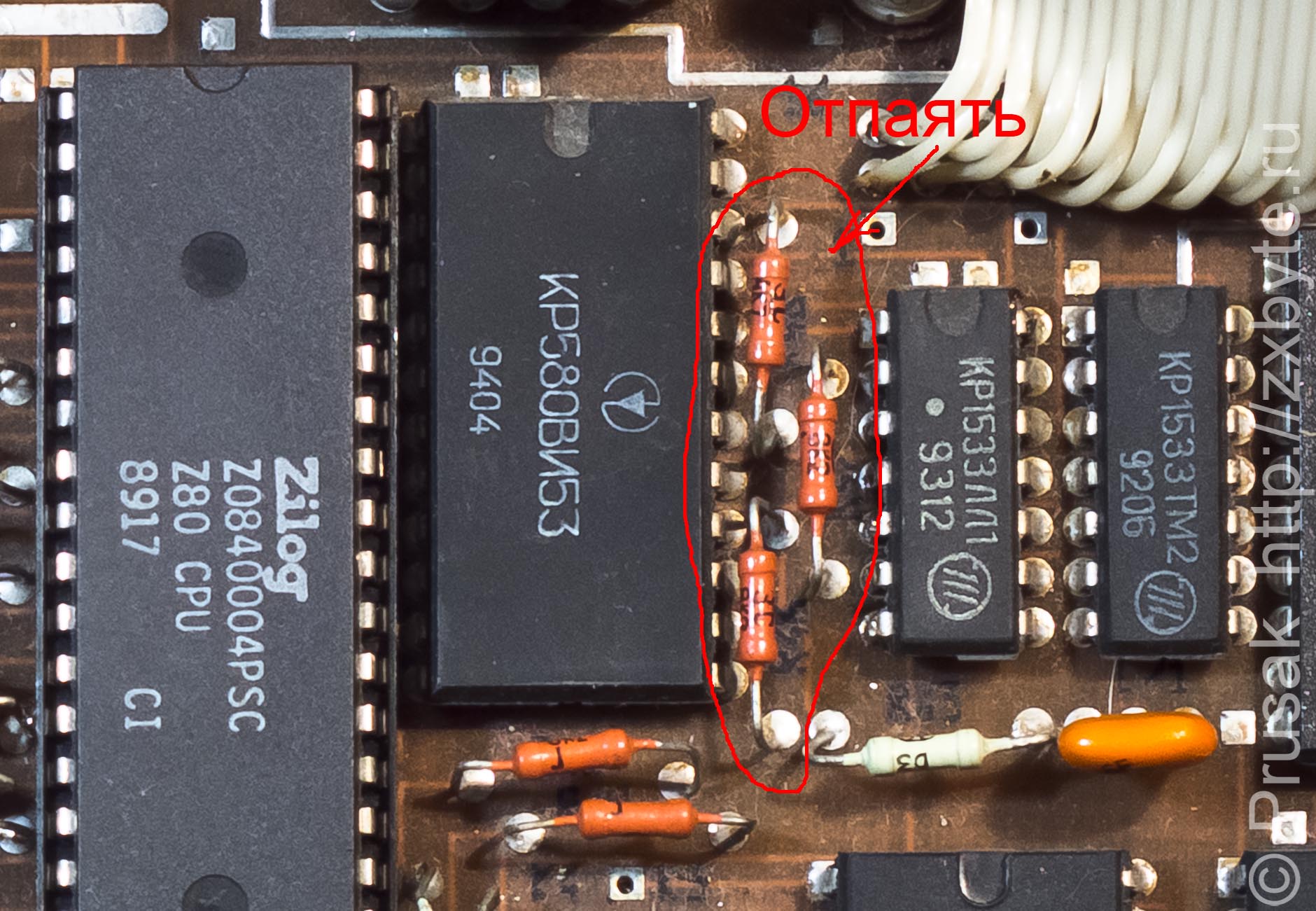

Эти резисторы можно удалить для отключения КР580ВИ53
Эти резисторы можно удалить для отключения КР580ВИ53
Эти резисторы можно удалить для отключения КР580ВИ53

Вопрос расширения памяти «Байта» до 128к и до 256к поднимался также в публикациях в журнале "Радиолюбитель. Ваш компьютер".

Документация по расширению объёма ОЗУ компьютера «Байт» до 128К
Плата расширения памяти BC-1Схема и информация по подключению
Плата расширения памяти Б-1Фотографии, схема, монтажный чертёж и информация по подключению
Плата расширения памяти C-1Схема, описание по подключению к Байту
Плата расширения памяти "Байта" до 128К от Z-group (aka Sinus)Документацией поделился Byteman
Расширение ПК Байт до варианта ZX-Spectrum-128 ("Радиолюбитель. Ваш компьютер" 2000, №3)
