Инструментарий для ремонта Байтов

Пейте больше сладкого чая!
Тогда у вас склеится жопа, и из неё,
наконец, перестанут расти руки.

Для ремонта Байтов (и не только их) требуется соответствующий инструмент. Я вот тоже, когда решил всерьёз заняться "Байтами", столкнулся в первую очередь с отсутствием соответствующих приборов для этого увлекательного занятия. Я не говорю о паяльнике, отвёртках, кусачках и прочей хрени, которая должна быть в каждом порядочном доме. Речь идёт о приборах несколько специфических.

Начну с тех приборов, которые хрен купишь. Я купить их не смог по разным причинам: тотальное нищебродство, отсутствие в продаже приборов или совершенно заоблачные цены на оные.

Логический пробник

Логический пробник
Логический пробник
Логический пробник
Логический пробник
Логический пробник

Штука сколь простая, столь и незаменимая. Показывает уровни лог.0, лог.1, Z-состояние, меандр и одиночные импульсы (например для выборки портов). Зело полезен для быстрого отыскания сигналов на выводах микросхем, проверки наличия сигналов и прочей хрени. При соответствующих навыках способен в 99% случаев заменить осциллограф.

Тестовая плата для "Байта"

Тестовая плата для ″Байта″
Тестовая плата для ″Байта″
Тестовая плата для ″Байта″

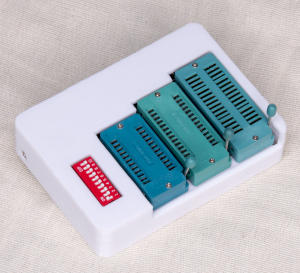

Вообще-то это плата ROM-диска для "Байта", на которой размещена розетка для установки ПЗУ и джампер, которым отключается основное ПЗУ "Байта" и включается установленное ПЗУ, например, с тестом памяти. Плата полезна из-за того, что ПЗУ в плате "Байта" не ставятся на розетки, и для диагностирования тестовое ПЗУ ставить некуда. А теперь можно вставить плату в системный разъём, установить нужное ПЗУ и джампером включить его.

ПЗУ с прошитыми тестами памяти

Микросхема КР573РФ5 с тестом ОЗУ

Вместо основного ПЗУ можно установить микросхему с прошитым тестом памяти и проверить работоспособность ОЗУ, если компьютер не запускается. Очень полезная вещь в хозяйстве. Существует несколько тестов памяти для разного объёма ОЗУ (48/128/512КБ).

Программатор ПЗУ 556-й и 155-й серий

Программатор ПЗУ с пережигаемыми перемычками
Программатор ПЗУ с пережигаемыми перемычками
Программатор ПЗУ с пережигаемыми перемычками

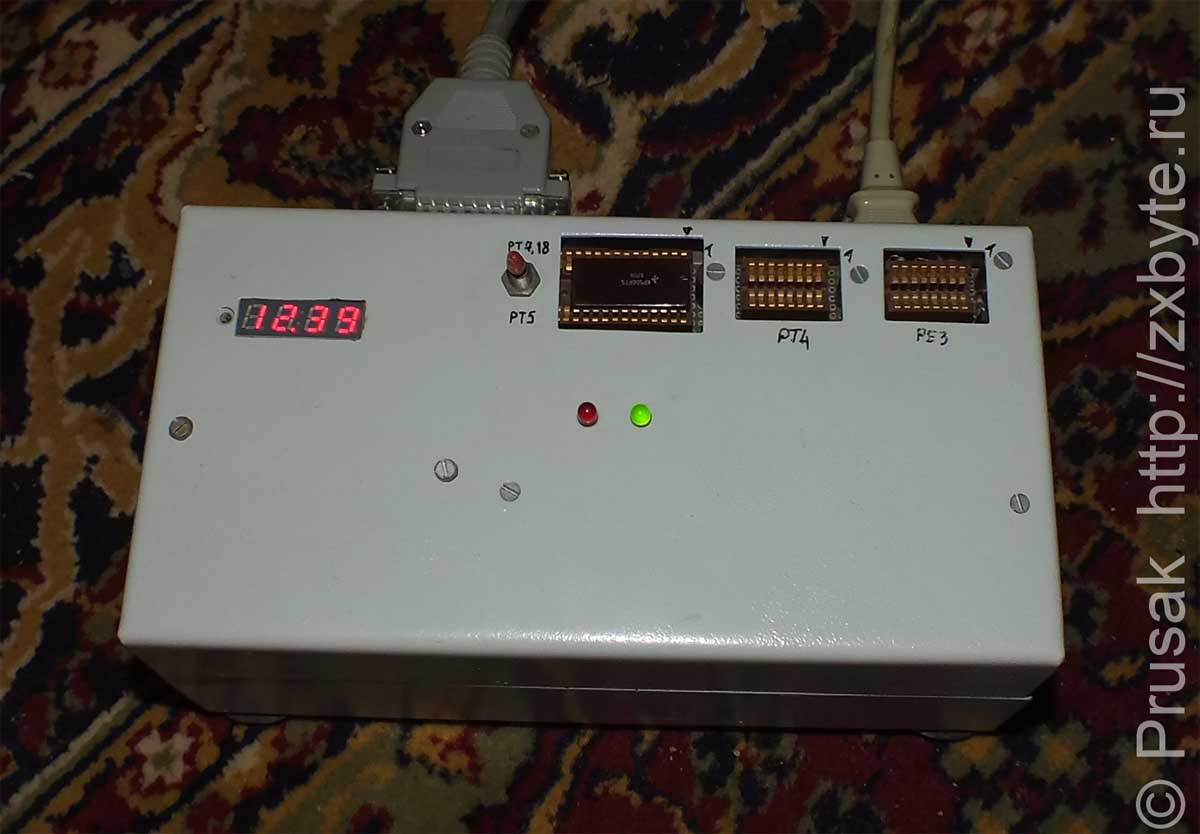

Этот девайс востребован особенно для "Байтов". Его отсутствие сильно сдерживало меня в ремонте "Байтов" в своё время. Попадётся компьютер с дохлым ПЗУ КР556РТ5 - и конец ему, новое ПЗУ взять негде.

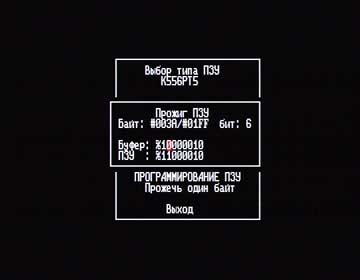

Пришлось в первую очередь заняться разработкой программатора. За основу взята схема из журнала "Радиолюбитель", которая была сильно доработана для стыковки устройства с компьютером АТМ-Турбо. Для работы с программатором была специально написана программа для системы TASiS. Зато теперь девайс жжот кучу ПЗУ для Байта и не только: К155РЕ3, КР556РТ4, РТ5, РТ7, РТ11, РТ18:

Термотренировка ПЗУ после того, как его сжог программатор, производится либо на утюге, либо в самом "Байте" - достаточно включить комп на сутки-двое, чтобы ПЗУ протренировалось.

Схема программатора не сохранилась.

Скачать схему программатора РЕ3 и РТ4, опубликованную в журнале "Радиолюбитель 1994 №12".

Программатор ПЗУ с УФ-стиранием

Программатор ПЗУ с УФ-стиранием
Программатор ПЗУ с УФ-стиранием
Программатор ПЗУ с УФ-стиранием

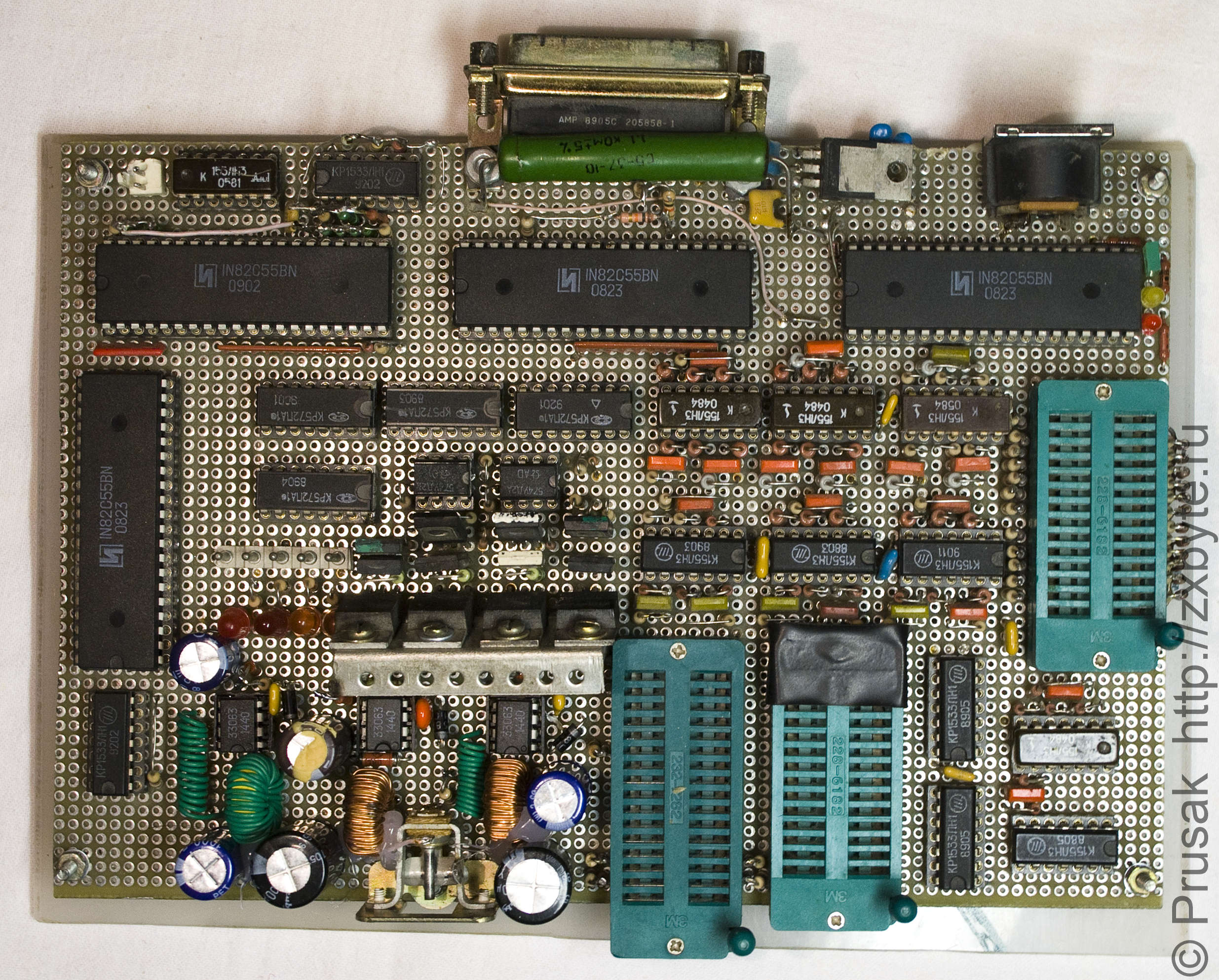

Ещё одно незаменимое устройство. За его основу я взял схему программатора UniProg для АТМ-Турбо. В дальнейшем схема была переработана в сторону увеличения ступеней регулирования напряжения. У меня оно регулируется с шагом 0,1В от 0 до 25,5В, чего достаточно для программирования любого ПЗУ с УФ-стиранием.

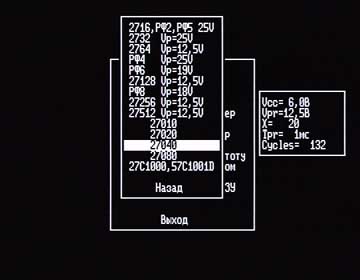

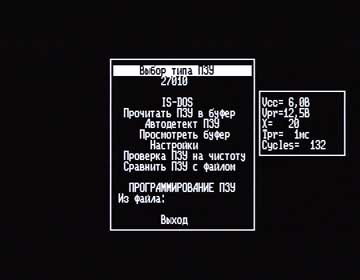

Девайс программирует ПЗУ от 2716 до мегабайтных 27c801. Также я пробовал на нём прошивать флешки, довольно успешно. Пару типов флешек удалось запрограммировать. Заковырка лишь в программном обеспечении - необходимо реализовать для каждого типа флешек свой алгоритм программирования.

Устройство цепляется через параллельный порт к моему АТМ-Турбо. Для работы я написал программу под систему TASiS. Что примечательно - разработка и пайка железа заняла месяц, а разработка и написание программы - почти полгода.



Схема девайса не составлялась.

Осциллограф

Осциллограф С1-65
Осциллограф С1-65
Осциллограф С1-65

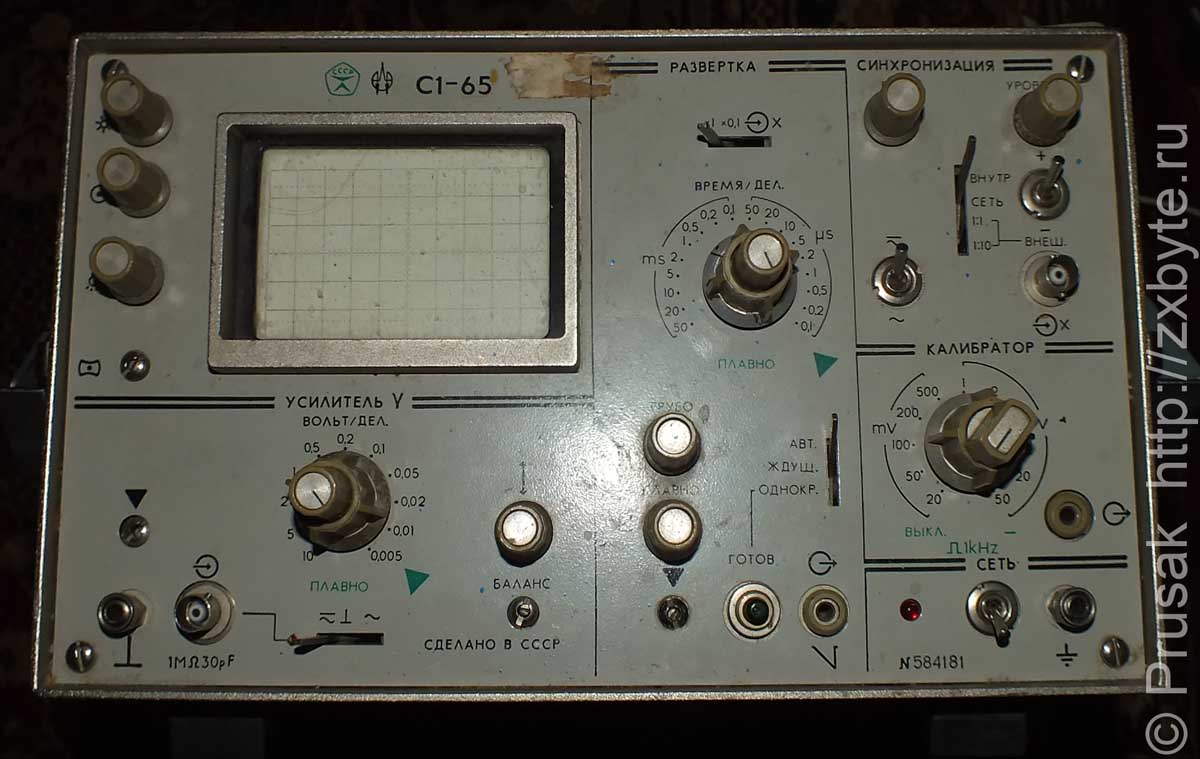

Прибор полезен в том 1% случаев, когда логический пробник оказывается бессильным - когда нужно посмотреть именно форму сигнала, или при работе с аналоговыми сигналами.

Частотомер

Самодельный частотомер
Самодельный частотомер
Самодельный частотомер

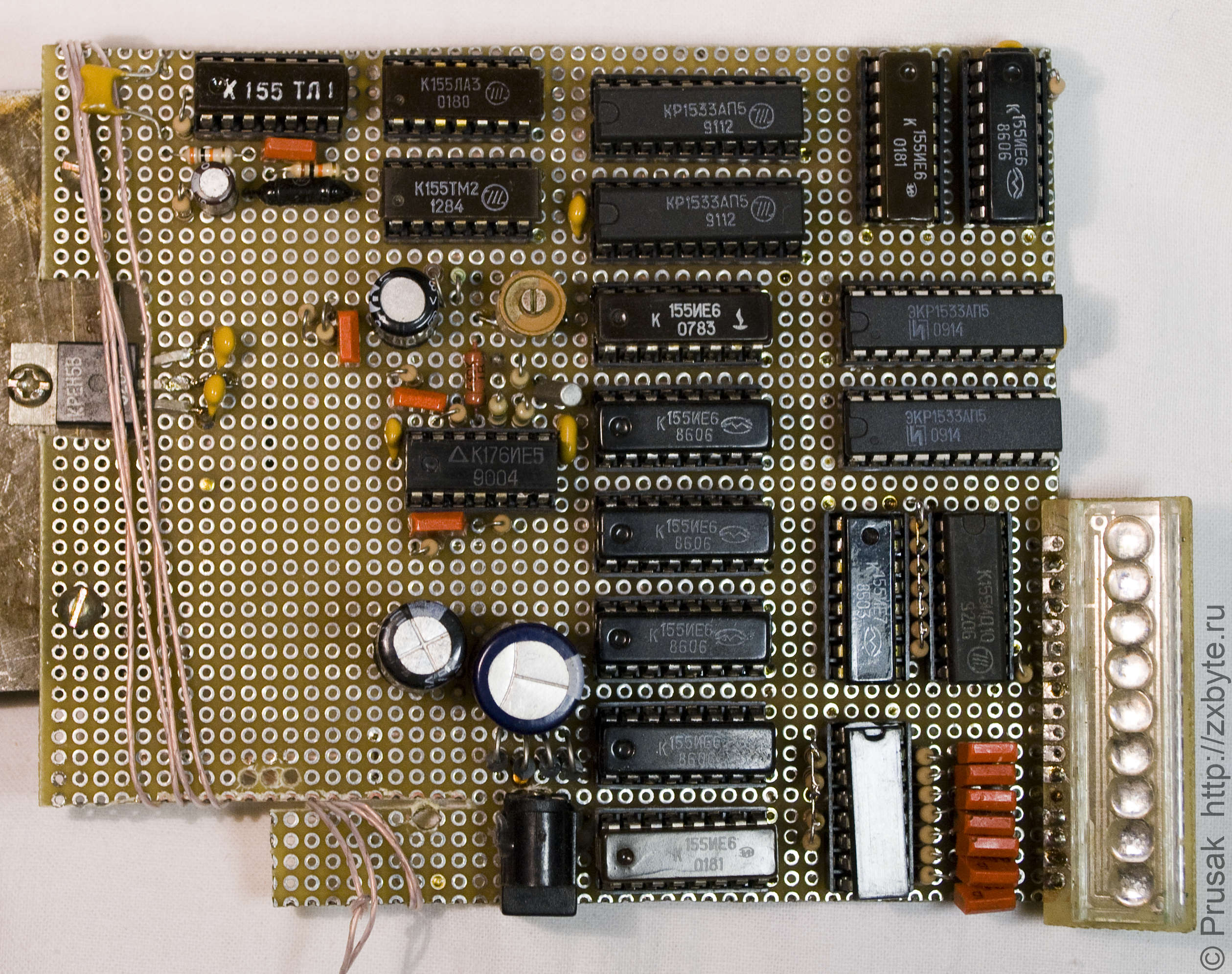

Самодельный частотомер показывает частоту вплоть до 14 МГц с вполне приемлемой точностью. Для домашних условий его вполне хватает. И собран кошерно - на мелкой логике. За основу взята конструкция частотомера, описанная в журнале "Радио 1985 №11-12" и доработанная до динамической индикации.

Скачать схему частотомера.

Скачать цикл статей из журнала "Радио 1985 №11-12" с описанием частотомера.

Тестер ТТЛ микросхем

Тестер ТТЛ микросхем
Тестер ТТЛ микросхем
Тестер ТТЛ микросхем

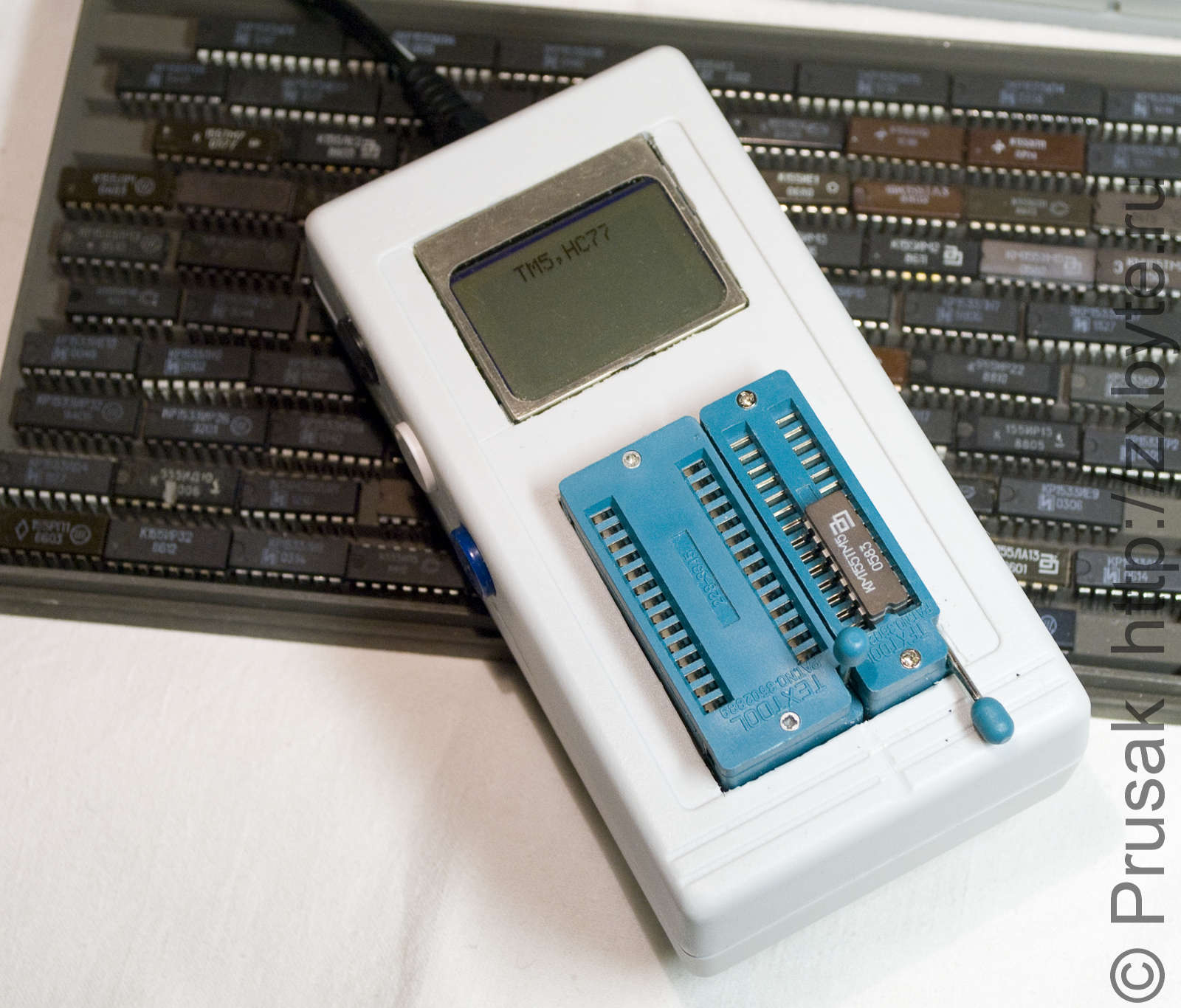

Проверяет на работоспособность ТТЛ микросхемы 155, 555, 531 и 1533 серий (буржуинские 74, 74LS, 74ALS, 74F, 74HC и т.п.), а также способен определить с большой долей вероятности тип микросхемы, если у неё, к примеру, затёрта маркировка. Кроме этого можно проверить на целостность микросхемы памяти РУ5/РУ7. Прибор прост в изготовлении (для его сборки потребуется ATMega32 и дисплей от телефона Nokia 5100).

Обсуждение тестера на форуме zx.pk.ru

Сайт проекта: http://trolsoft.ru/ru/sch/ic_tester

Схему, плату, исходники прошивки вы можете скачать по этой ссылке.

Тестер ТТЛ микросхем v2

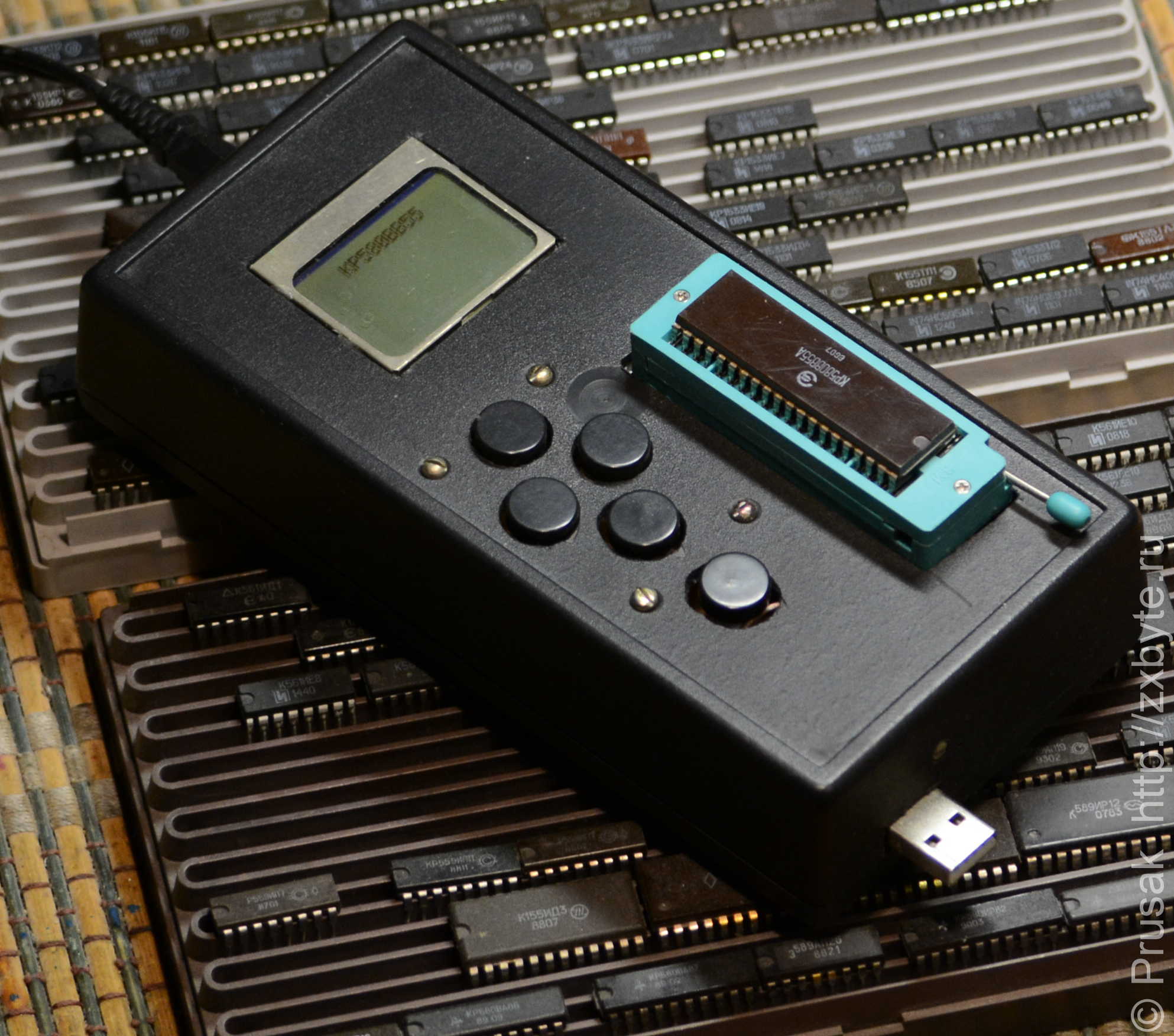

Вторая версия тестера выполнена на микроконтроллере ATMega128 и имеет гораздо большие возможности:

Тестер ТТЛ микросхем, вторая версия
Тестер ТТЛ микросхем, вторая версия
Тестер ТТЛ микросхем, вторая версия

Тестер способен проверять гораздо большее количество типов микросхем, чем первая версия. Также добавилась возможность тестирования микросхем статических ОЗУ.

Обсуждение тестера на форуме zx.pk.ru

Сайт проекта: http://trolsoft.ru/ru/sch/ic_tester-2

Исходники прошивки вы можете скачать по этой ссылке.


Вышеперечисленного вполне достаточно для ремонта Байтов и не только их. Ещё требуется документация по Байтам (её на сайте достаточно) и руки чтобы не из жопы росли.
