Расширение памяти "новодельной" приставки Эльф до 128К

Несмотря на то, что микросхема БМК Т34ВГ1, на основе которой выполнена игровая приставка "Эльф", рассчитана на использование 48К ОЗУ, всё же можно увеличить объём ОЗУ до 128К без особых ухищрений.

Вообще-то это было сделано уже очень давно: ещё в журнале "ZX-Ревю" №2 за 1995 год была опубликована статья "Расширение памяти Спектрум-48 на ПЛМ" со схемой расширения. Эта схема была мной опробована "в деле" и заработала.

Далее я расскажу как можно подключить эту схему на примере "новодельной" версии приставки "Эльф". Оригинальная версия "Эльфа", конечно же, тоже поддаётся доработке, однако свой экземпляр приставки я не решился "курочить".

Для расширения памяти потребуются 6 микросхем мелкой логики (КР1533ТМ9, КР1533КП11, КР1533КП2, КР1533ЛЛ1, КР1533ЛН1, КР1533ТМ2) и две микросхемы ОЗУ такие же как используются в приставке - КР565РУ11 (4464).

Первое, что делаем - напаиваем поверх имеющихся микросхем ОЗУ ещё по одной микросхеме памяти такого же типа. Выводы 16 (сигнал /CAS) не паяем, а отгибаем и соединяем эти отогнутые выводы на двух напаиваемых микросхемах между собой. На них будет подаваться сигнал /CAS2 с платы расширения памяти.

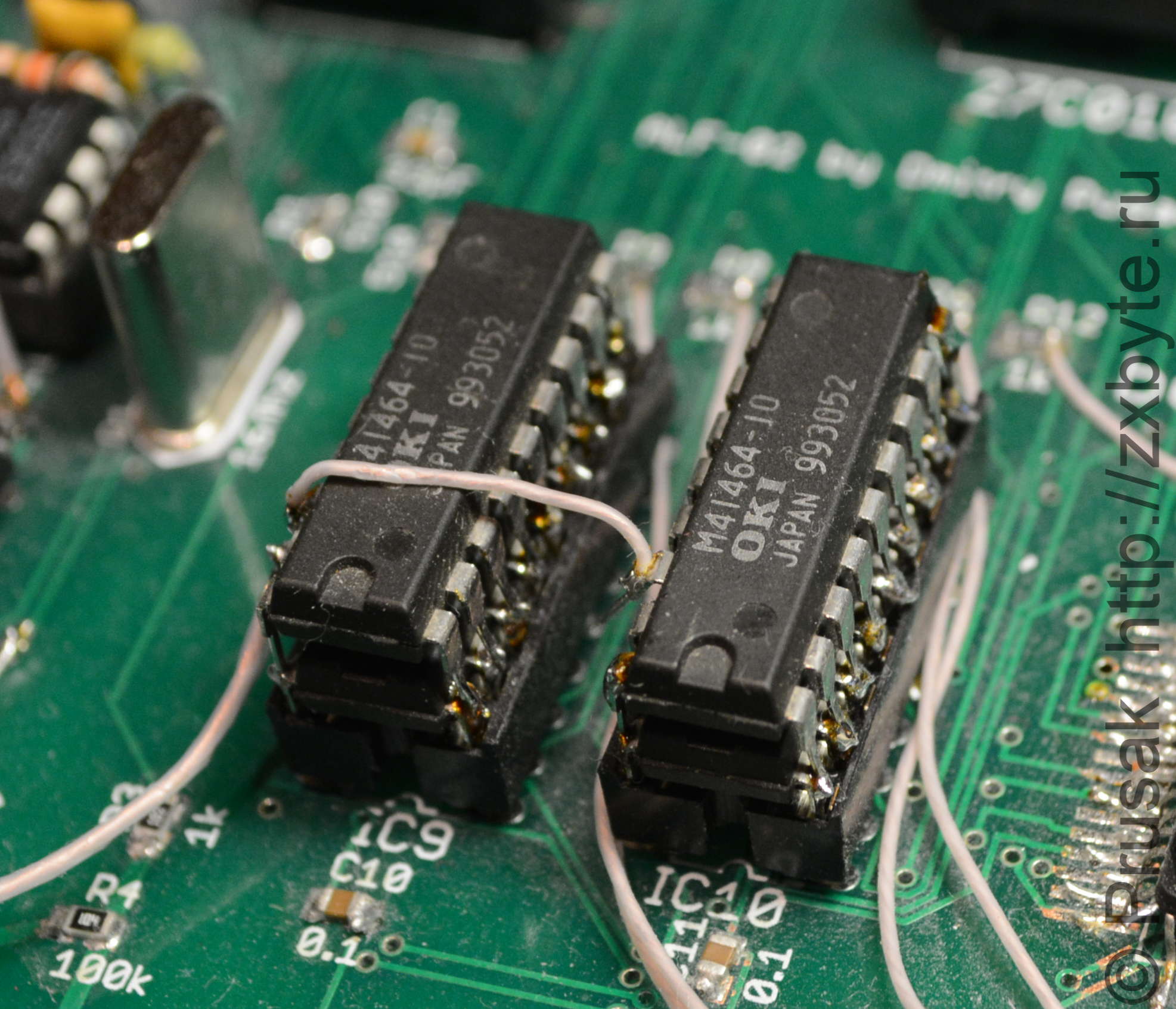

Установка второй линейки ОЗУ
Установка второй линейки ОЗУ
Установка второй линейки ОЗУ

Временно подаём на эти выводы лог.1 (подключаем к +5В) и проверяем как работает приставка. Если не было ошибок при напайке микросхем, приставка должна работать как обычно.

Расширение до 128К собирается по схеме (см. в конце статьи). На плате приставки имеются неиспользуемые логические элементы, один из которых (IC14.1, КР1533ЛА3) используется в схеме расширения. Также на плате приставки уже имеется дешифратор, с которого снимается сигнал выборки порта #7FFD (13-й вывод IC13, КР1533ИД7).

Остальные сигналы, подаваемые на плату расширения, берутся с БМК или с соответствующих выводов процессора.

Кроме того на плате приставки потребуется разрезать три дорожки:
- отрезать 16-е выводы имеющихся микросхем ОЗУ от сигнала /CAS;
- отсоединить сигналы БМК AR6, AR7 от остальной схемы компьютера.

Сигналы AR6, AR7, /CAS с БМК подаются прямо на плату расширения памяти. С платы выходят сигналы /CAS1, /CAS2, AR6', AR7'. Они подаются на плату "Эльфа" следующим образом:
- AR6', AR7' подаются на ОЗУ взамен отрезанных ранее сигналов AR6 и AR7 соответственно;
- /CAS1 подаётся на "родное" ОЗУ приставки взамен отрезанного сигнала /CAS с БМК;
- /CAS2 подаётся на 16-е выводы второй (напаянной сверху) линейки ОЗУ.

Если в приставке установлена RC-цепочка R23,C4 (для задержки сигнала /RAS), её, возможно, придётся убрать.

Больше никаких настроек расширение памяти не требует. В моём случае всё ограничилось RC-цепочкой R23C4, которую пришлось убрать (отпаять конденсатор и замкнуть между собой выводы резистора).

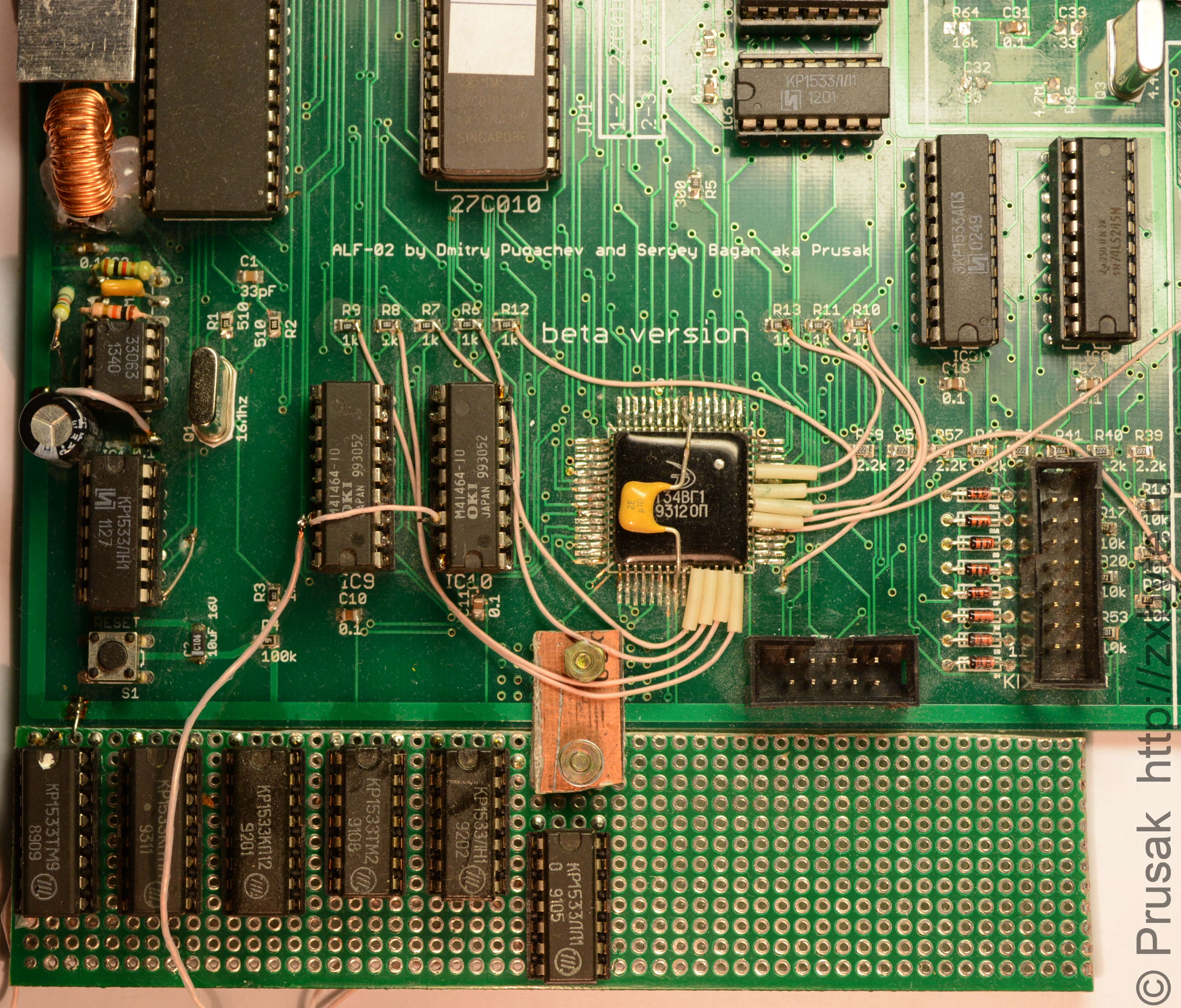

Расширение ОЗУ до 128К на макетной плате
Расширение ОЗУ до 128К на макетной плате
Расширение ОЗУ до 128К на макетной плате

Если нет желания собирать схему расширения на макетке, есть хороший вариант на печатной плате:

Все подробности (а также узнать у автора про возможность приобрести чистую плату) можете найти по ссылке.

Документация

Расширение памяти Спектрум-48 на ПЛМСтатья из журнала ZX-Ревю №2 за 1995 год.
Расширение памяти "новодельной" приставки Эльф до 128КВ архиве только схема платы расширения.
