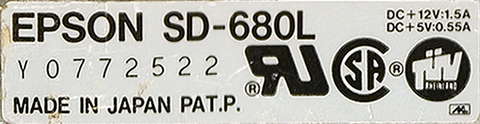

Epson SD-680L

1,2Мб HD дисковод с возможностью переключения в режим DD.

Фотогалерея

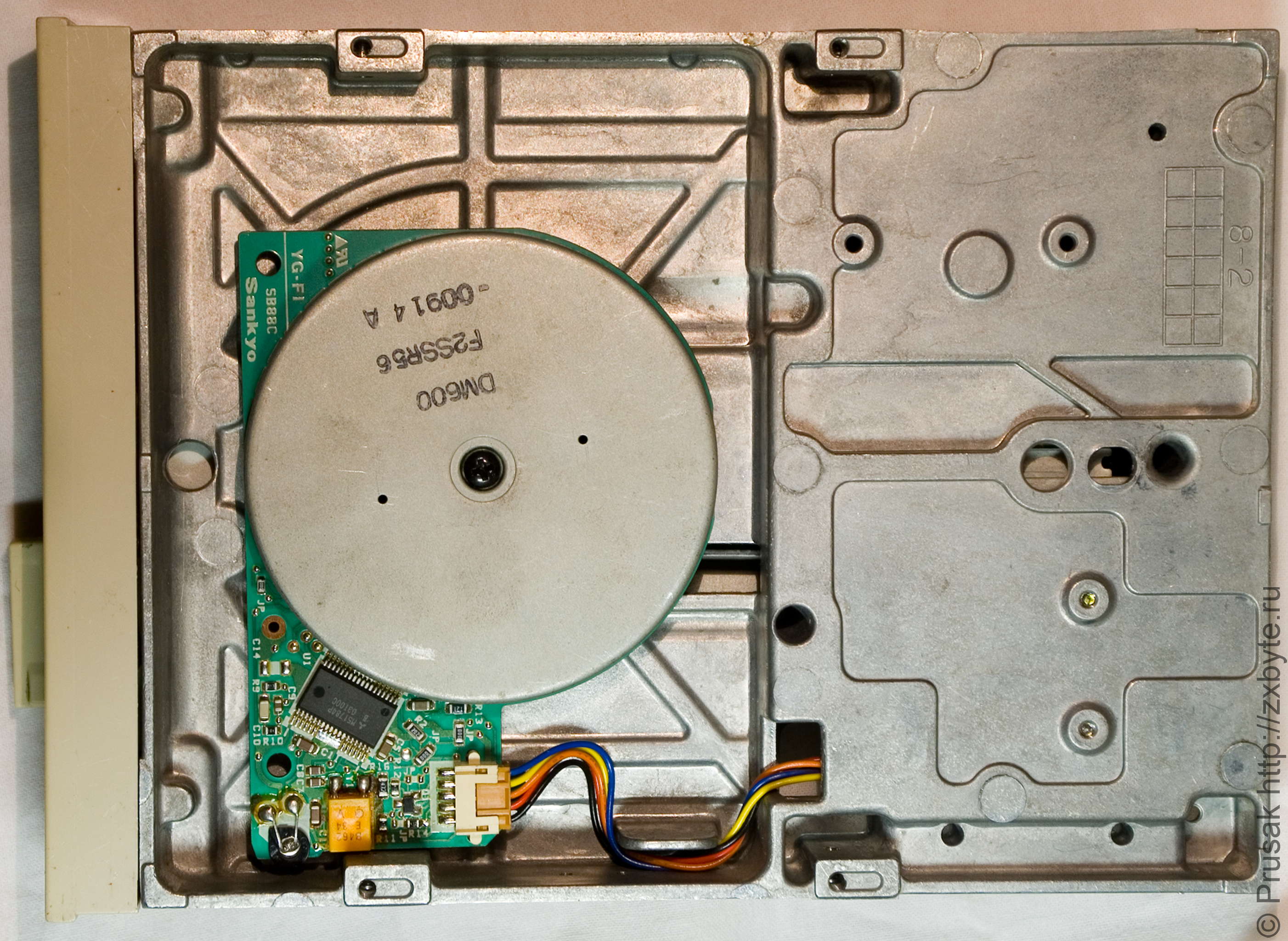

Дисковод Epson SD-680L

Epson SD-680L

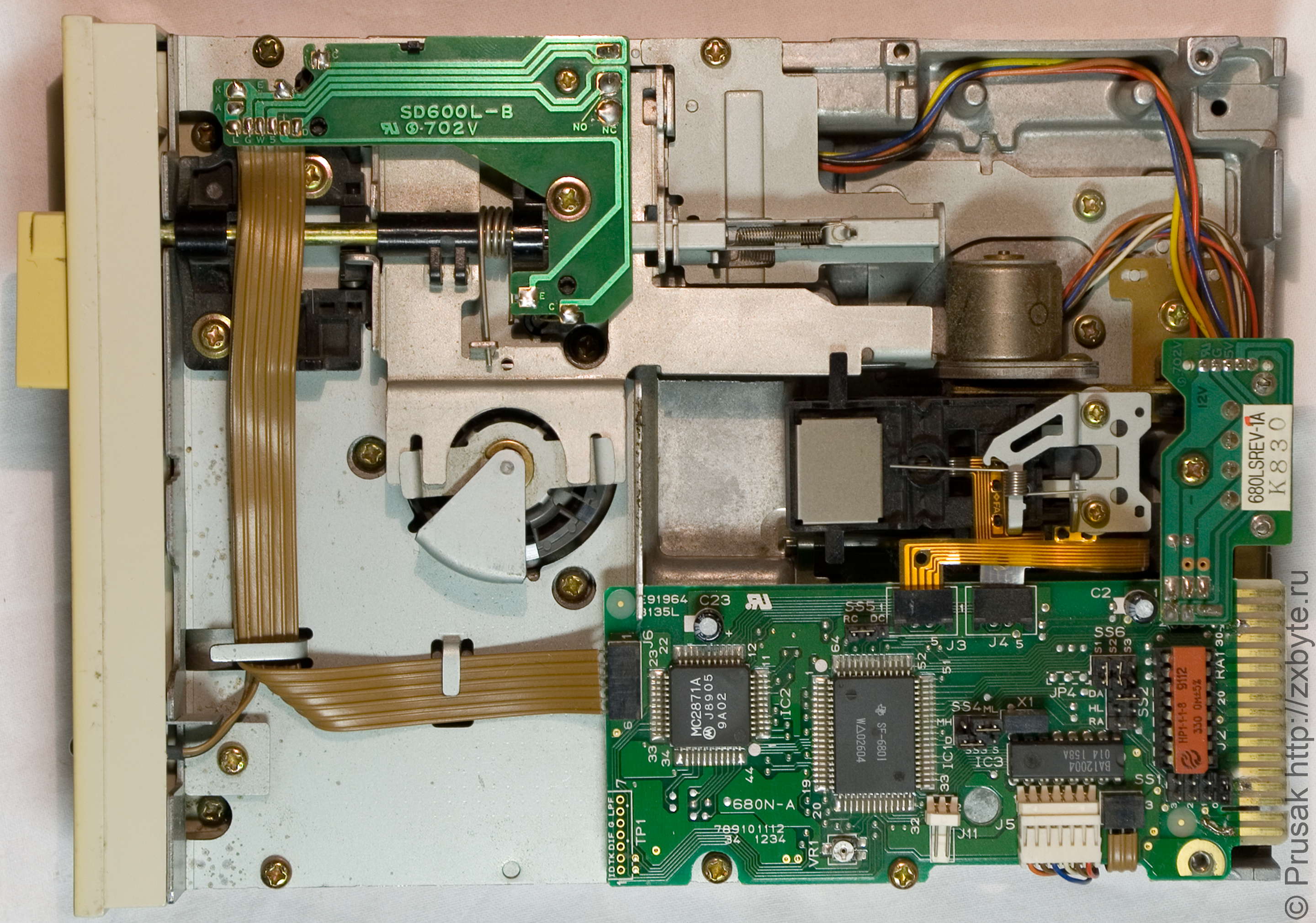

Epson SD-680L с интерфейсной платой 680N-A
Epson SD-680L с интерфейсной платой 680N-A
Epson SD-680L с интерфейсной платой 680N-A
Epson SD-680L с интерфейсной платой 680N-A
Epson SD-680L с интерфейсной платой 680N-A

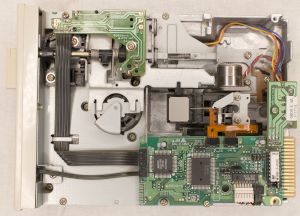

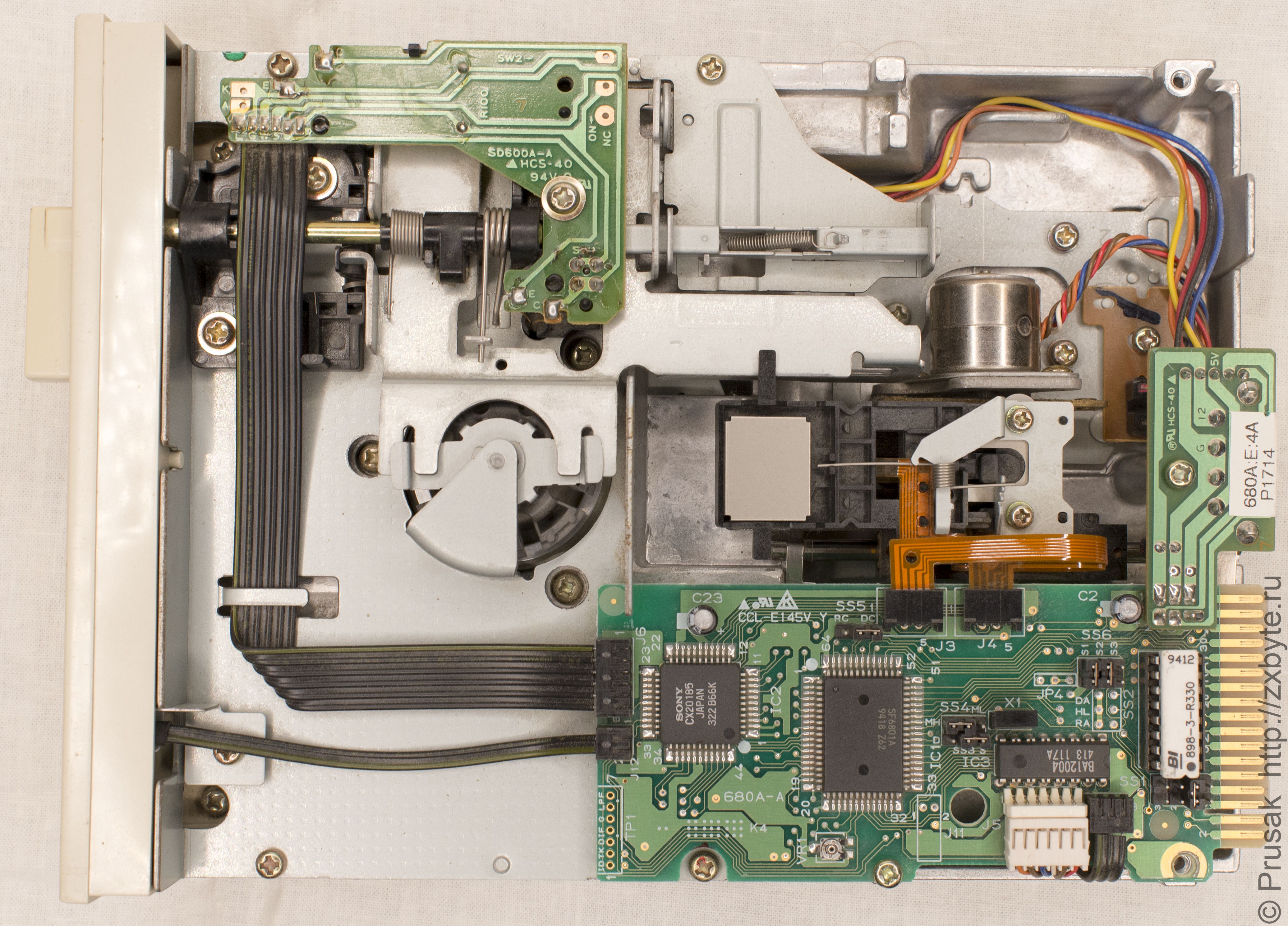

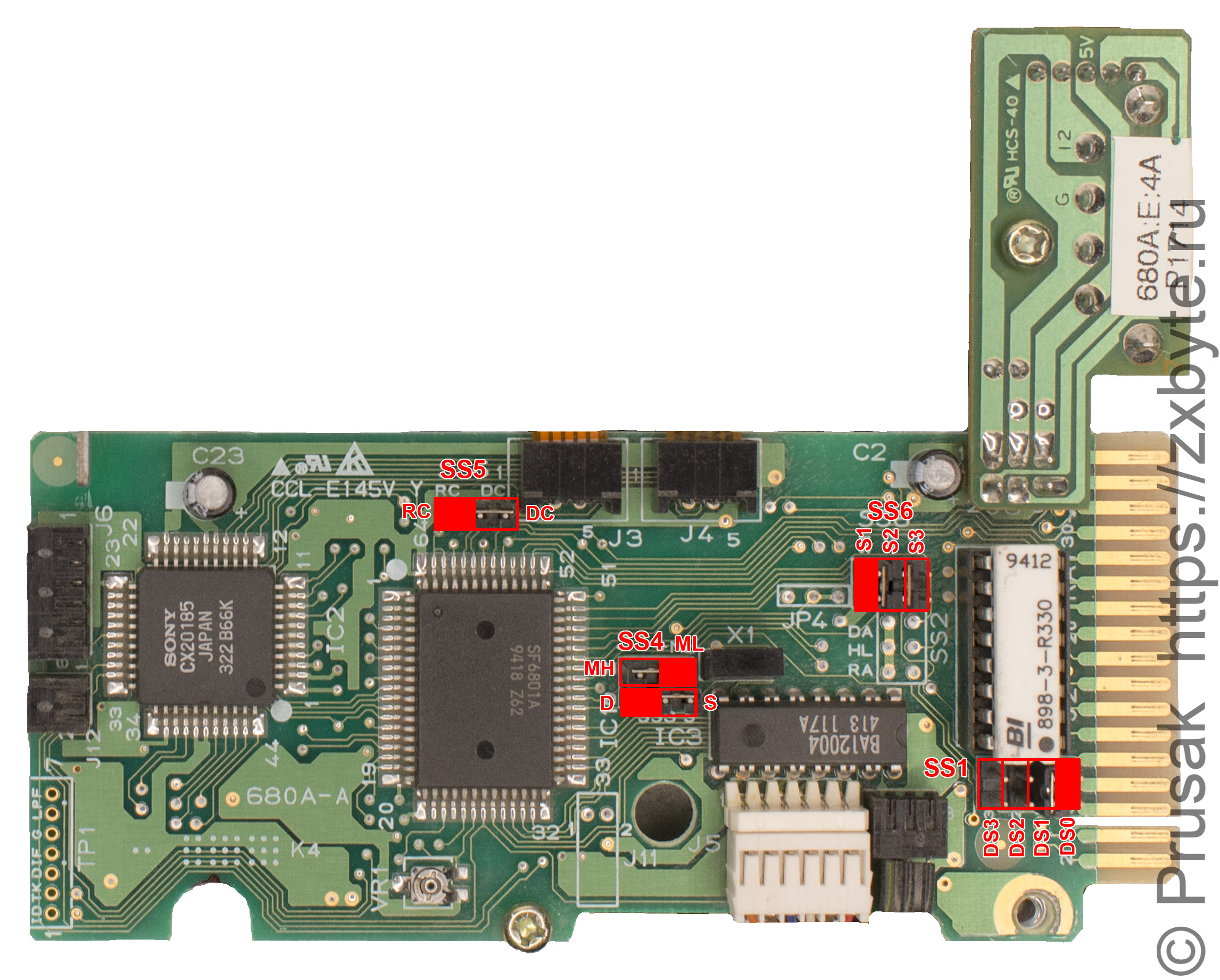

Epson SD-680L с интерфейсной платой 680A-A
Epson SD-680L с интерфейсной платой 680A-A
Epson SD-680L с интерфейсной платой 680A-A

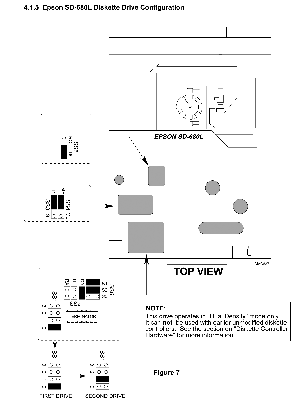

Перемычки Epson SD-680L
Перемычки Epson SD-680L
Перемычки Epson SD-680L

Описание перемычек

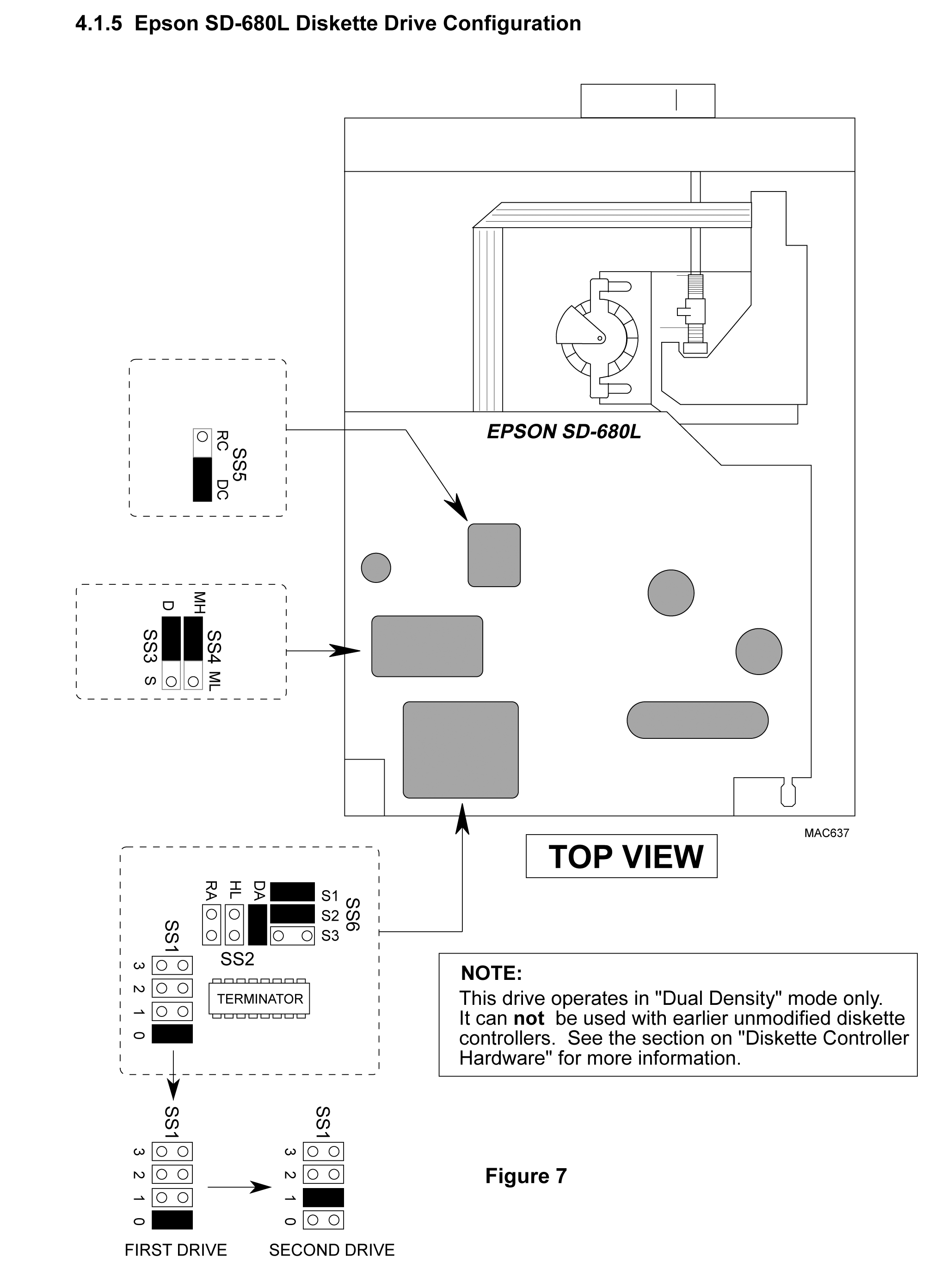

На плате дисковода все перемычки сведены в 6 групп под названием SS1-SS6:

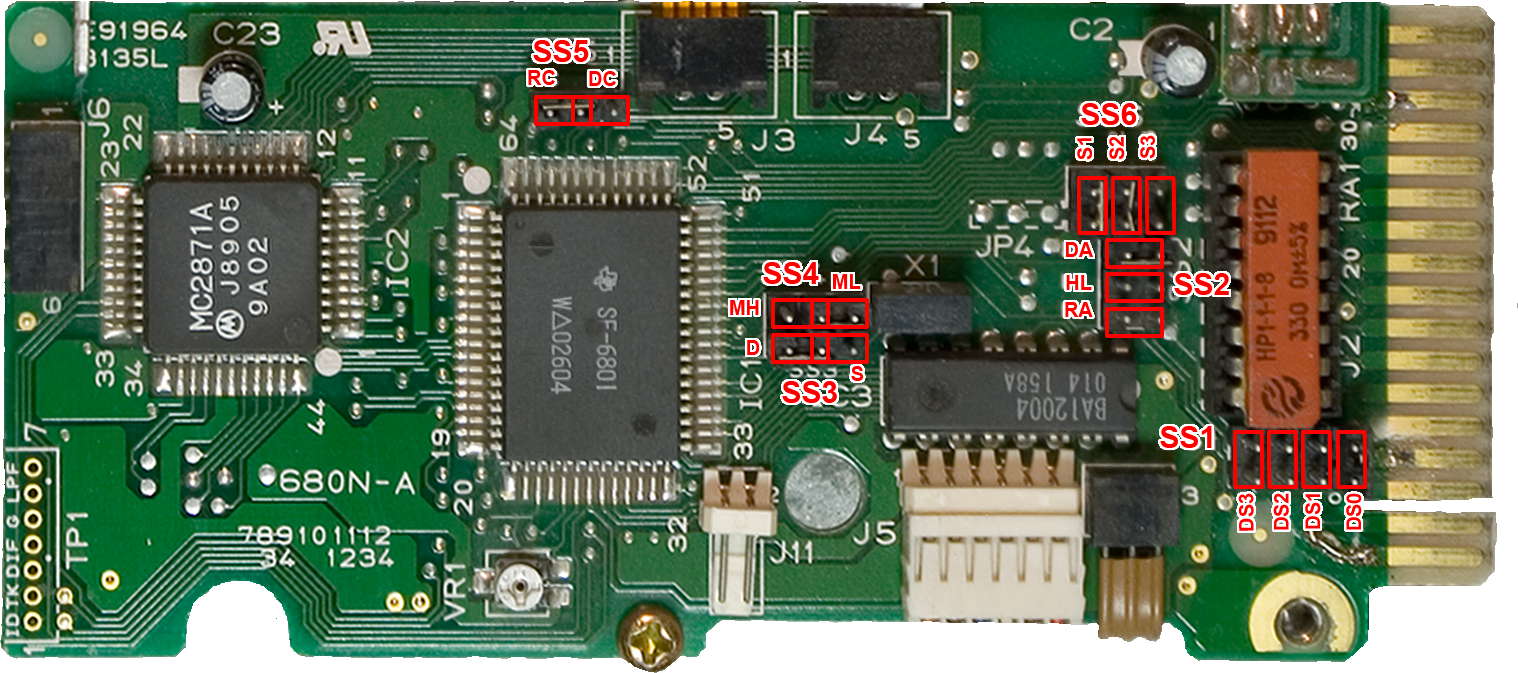

Перемычки на плате Epson SD-680L
Перемычки на плате Epson SD-680L
Перемычки на плате Epson SD-680L

Пройдёмся по всем перемычкам:

Группа перемычек SS5 определяет назначение сигнала READY (34-й контакт дисководного разъёма):
- RC - сигнал показывает готовность дисковода (дискета вставлена) в низком логическом уровне;
- DC - показывает Disk Change (смена дискеты) в низком логическом уровне.
Для подключения к PC перемычка должна быть установлена в DC, для контроллеров дисковода Радио-86РК, Орион, Орион-про, Байт-01 перемычка должна быть выставлена как RC.
Для прочих ZX-Spectrum положение перемычки роли не играет.

Группы перемычек SS3, SS4 определяют режим работы дисковода (DD/HD):
- Перемычка S включает режим HD (скорость вращения диска 360 об/мин), при этом положение перемычек ML/MH не играет никакой роли;
- Перемычка D включает режим DD/HD. В этом режиме полярность сигнала (на контакте 2 интерфейсного разъёма дисковода), включающего режим HD, задаётся перемычками ML/MH. В данном случае возможны следующие варианты:
- При установленной перемычке ML режим HD включается низким логическим уровнем сигнала на контакте 2 интерфейсного разъёма дисковода (а высокий логический уровень включает режим DD);
- При установленной перемычке MH всё наоборот - режим HD включается высоким логическим уровнем сигнала на контакте 2 интерфейсного разъёма дисковода (а низкий логический уровень включает режим DD);

Назначение перемычек из групп SS2 и SS6 мне неизвестно. Лучше оставить их так, как они стоят на фотографии платы (установлены перемычки S1, S2 и DA).

Группа перемычек SS1 управляет номером накопителя (DS0-DS3). Для дисковода "A" должна быть установлена перемычка DS0, для дисковода "B" - DS1 и т.д.

Подключение дисковода к ZX-Spectrum

Итого для использования дисковода на ZX-Spectrum необходимо установить перемычки D и ML (для тех контроллеров дисковода, которые на контакт 2 разъёма дисковода подают лог.1 или вообще ничего не подают). В случае использования фирменного BDI необходимо на дисководе установить перемычки D и MH.

Положение перемычки SS5 (DC/RC) роли не играет (для подключения к компьютеру Байт-01 перемычка должна стоять как RC).

Перемычками SS1 выбираем номер привода (Drive A - Drive D). Перемычки SS2 и SS6 не трогаем вообще.

В качестве примера установки перемычек для подключения дисковода к ZX-Spectrum можно смотреть следующую фотографию (дисковод при этом выставлен как Drive A, устанавливаемые перемычки залиты красным цветом):

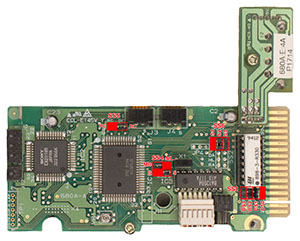

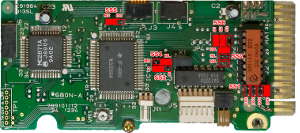

Перемычки на плате Epson SD-680L, выставленные для работы с ZX-Spectrum
Перемычки на плате Epson SD-680L, выставленные для работы с ZX-Spectrum
Перемычки на плате Epson SD-680L, выставленные для работы с ZX-Spectrum

В случае использования дисковода (1,2Мб, HD) на PC достаточно установить перемычки S, DC, S1, S2, DA (положение перемычек ML/MH роли не играет) и выбрать номер накопителя перемычками (DS0-DS3).
