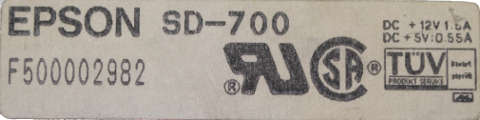

Epson SD-700

1,2Мб HD дисковод с возможностью переключения в режим DD.

Фотогалерея

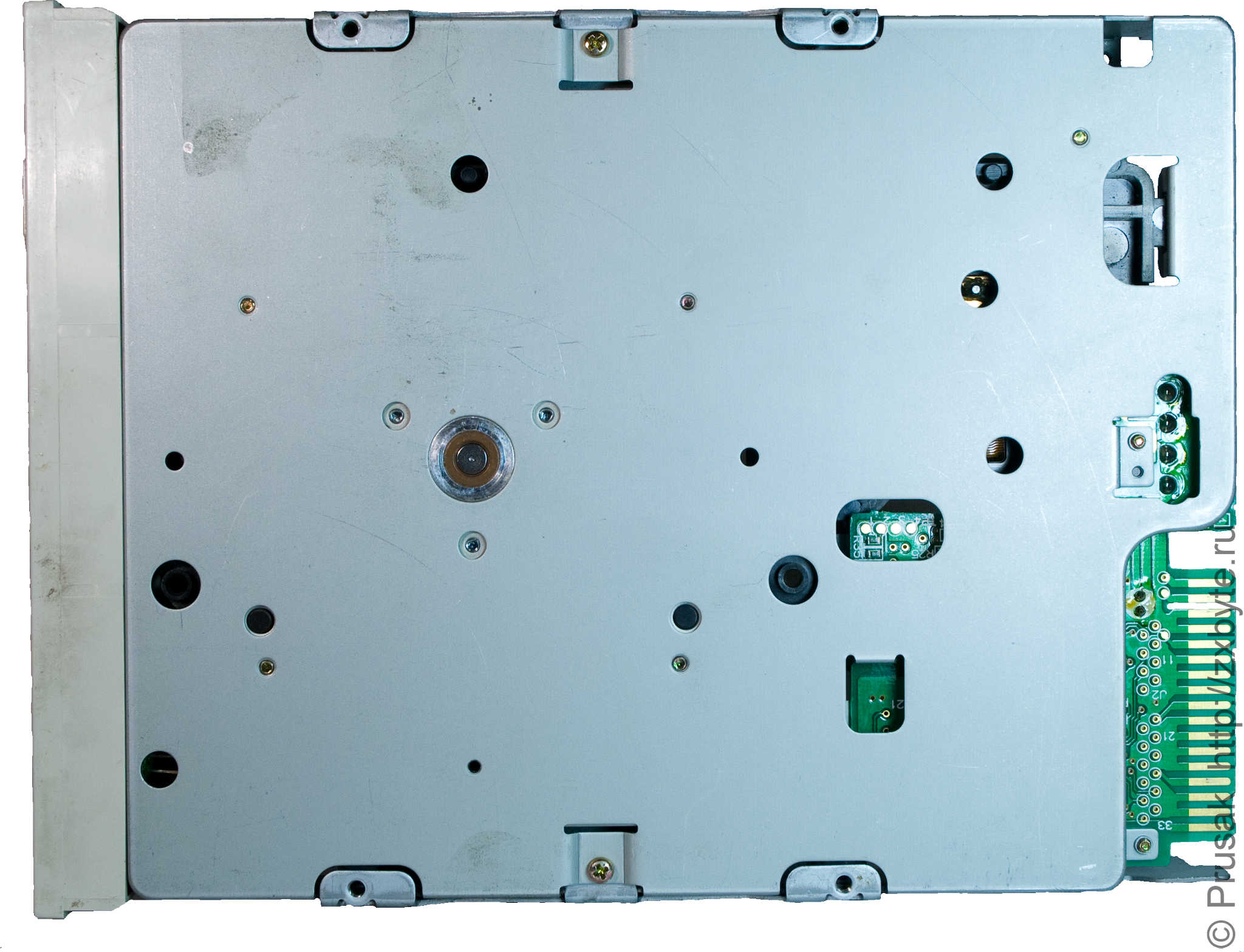

Дисковод Epson SD-700

Epson SD-700

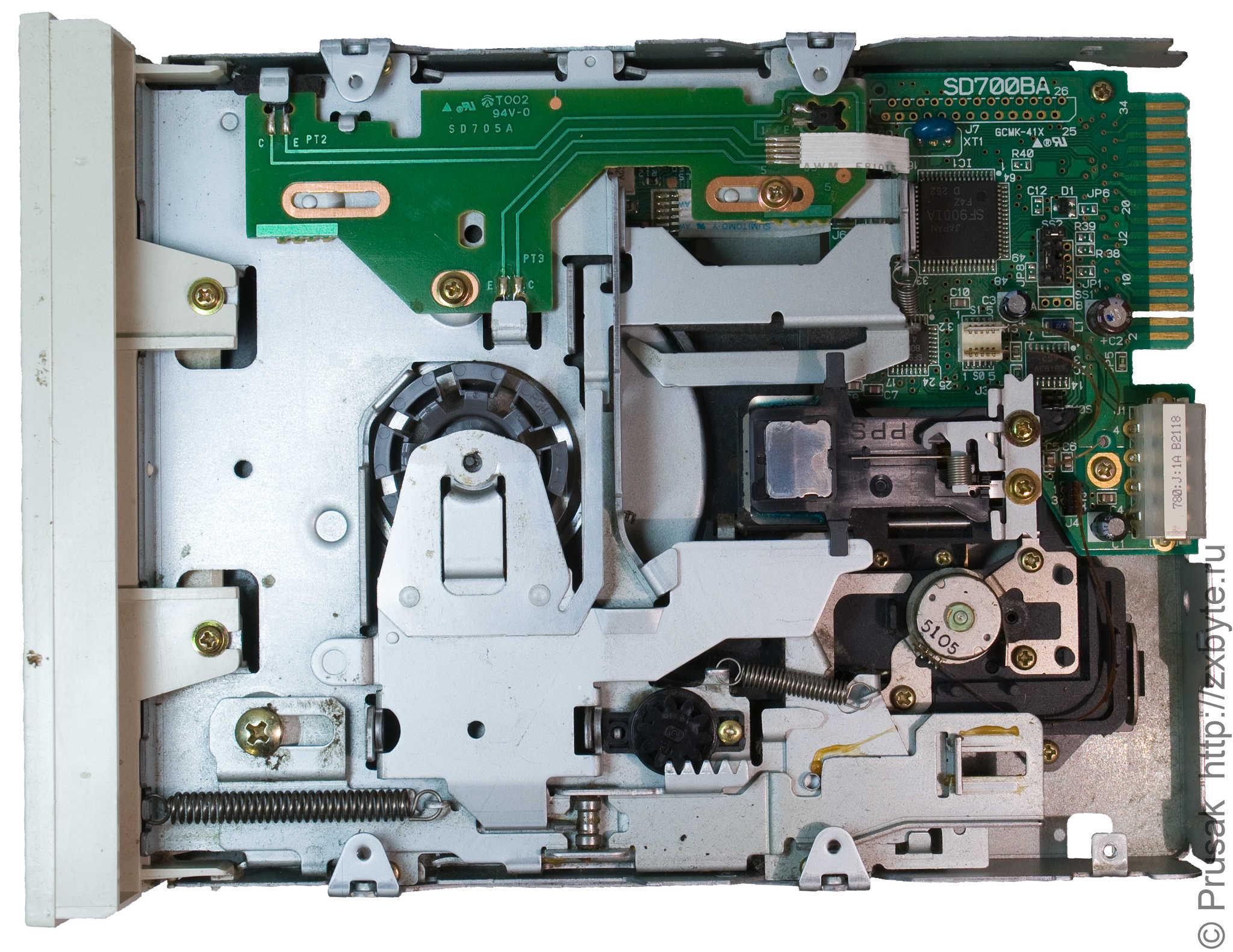

Дисковод Epson SD-700

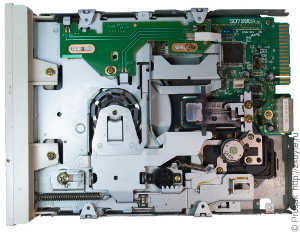

Дисковод Epson SD-700
Дисковод Epson SD-700
Дисковод Epson SD-700

Дискета в накопителе фиксируется не флажком, а автоматически при вставке. При этом верхняя головка со всего размаха падаетНикаких систем плавного опускания головки, как это сделано на некоторых моделях трёхдюймовых дисководов, тут нет. на магнитный слой дискеты, что на мой взгляд негативно сказывается на длительности жизни дискеты.

Описание перемычек

Тут описаны перемычки для ревизии интерфейсной платы SD700BAВроде бы есть ещё ревизия платы SD700AA, однако я с ней не сталкивался и не знаю как она выглядит.

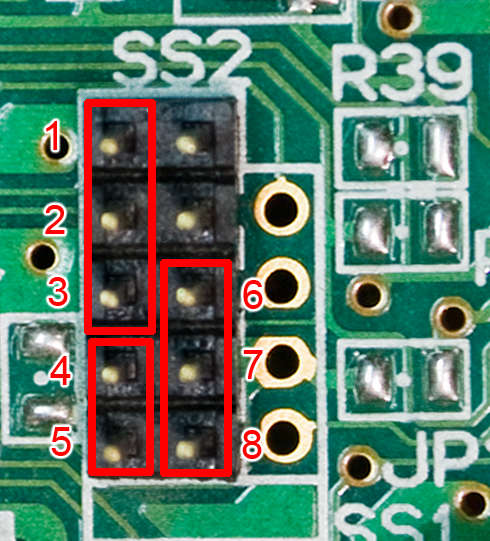

Перемычки дисковода Epson SD-700

Перемычки 6,7,8 определяют каким образом будет выбираться накопитель (Drive A/Drive B).
Чтобы привод выбирался как Drive A, необходимо установить перемычку на контакты 6-7. Для Drive B ставим перемычку на 7-8.
Варианты выбора накопителя как Drive C/Drive D не предусмотрены, однако рядом с имеющейся группой перемычек есть контакты, на которые уже заведены требуемые сигналы выбора накопителей Drive C, Drive D:

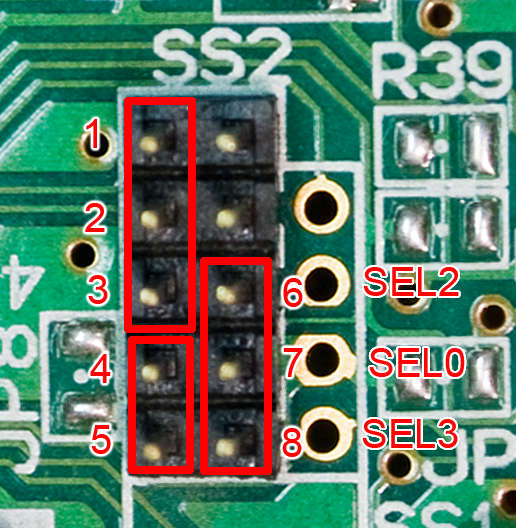

Дополнительные перемычки дисковода Epson SD-700

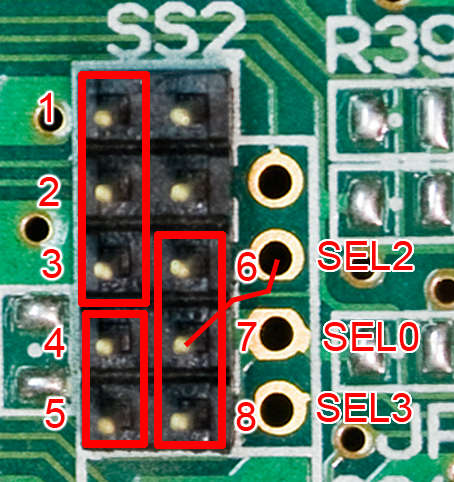

Для установки привода как Drive C потребуется снять перемычку с контактов 6,7,8 и замкнуть проводом контакты 7 и SEL2:

Установка дисковода Epson SD-700 как Drive C

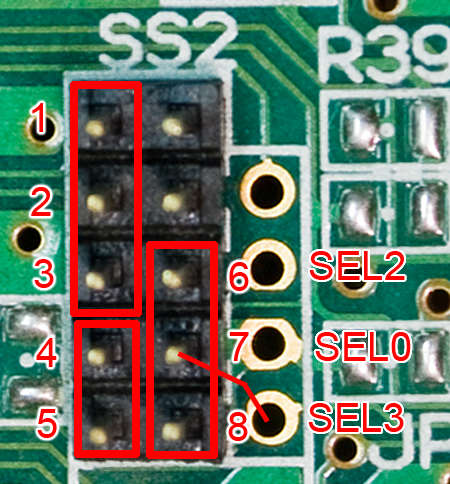

Аналогичным образом для установки привода как Drive D замыкаем контакты 7 и SEL3:

Установка дисковода Epson SD-700 как Drive D

Перемычка 4-5 определяет выбор скорости вращения диска. Если эту перемычку не устанавливать, то получим 360 об/мин вне зависимости от логического уровня сигнала, подаваемого на контакт 2 интерфейсного разъёма дисковода.
Если эту перемычку установить, то скорость вращения диска можно уменьшить до 300 об/мин или сделать её переключаемой. Для этого служат перемычки 1,2,3:

Установкой перемычки 2-3 постоянно включается скорость вращения диска в 300 об/мин. Это положение перемычки в самый раз подходит в случае использования привода совместно с компьютерами семейства ZX-Spectrum.
Если установить перемычку в положение 1-2, появляется возможность выбора скорости вращения 300/360 об/мин при помощи логических уровней, подаваемых на контакт 2 интерфейсного разъёма дисковода: уровнем лог.1 выбирается 360 об/мин, а лог.0 включает 300 об/мин.

Подключение дисковода к ZX-Spectrum

Для подключения привода Epson SD-700 к ZX-Spectrum необходимо установить перемычки 2-3,4-5 и перемычками 6,7,8 выбрать требуемый номер накопителя (Drive  A/Drive B):

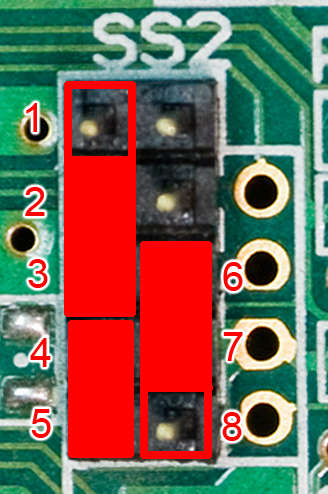

Установка перемычек дисковода Epson SD-700 для работы с ZX-Spectrum

На фотографии накопитель установлен как Drive A.

Если по вышеприведенным картинкам дисковод не заработаетПо вышеприведенным картинками у меня дисковод работал со всеми Спектрумами, однако у других дисковод может не работать. Вроде интерфейсные платы одни и те же, однако дисковод почему-то корректно работает на Спектруме при другом положении перемычек... как надо, попробуйте установить перемычку выбора скорости вращения следующим образом:

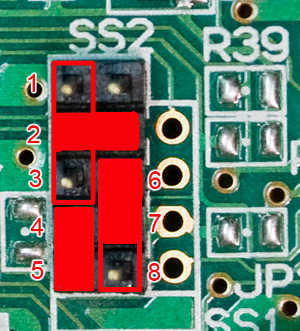

Установка перемычек дисковода Epson SD-700 для работы с ZX-Spectrum
