Магнитофоны и магнитолы "Беларусь"

В этой статье я попытаюсь в общем плане рассказать о магнитофонах и магнитолах "Беларусь", которые производились Могилёвским РУП ДП "Зенит" с конца 80-х годов и почти вплоть до сегодняшнего временитекст составлялся в 2010 году. Я не специалист, поэтому расскажу как могу об этих интересных магнитофонах с точки зрения рядового пользователя.

Речь в статье пойдёт о магнитофонах моделей "Беларусь М-310С", "М-410С" и т.п., т.е. далее под названием "Беларусь" я буду подразумевать именно такие магнитофоны:

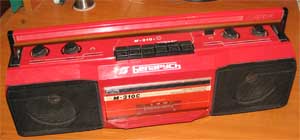

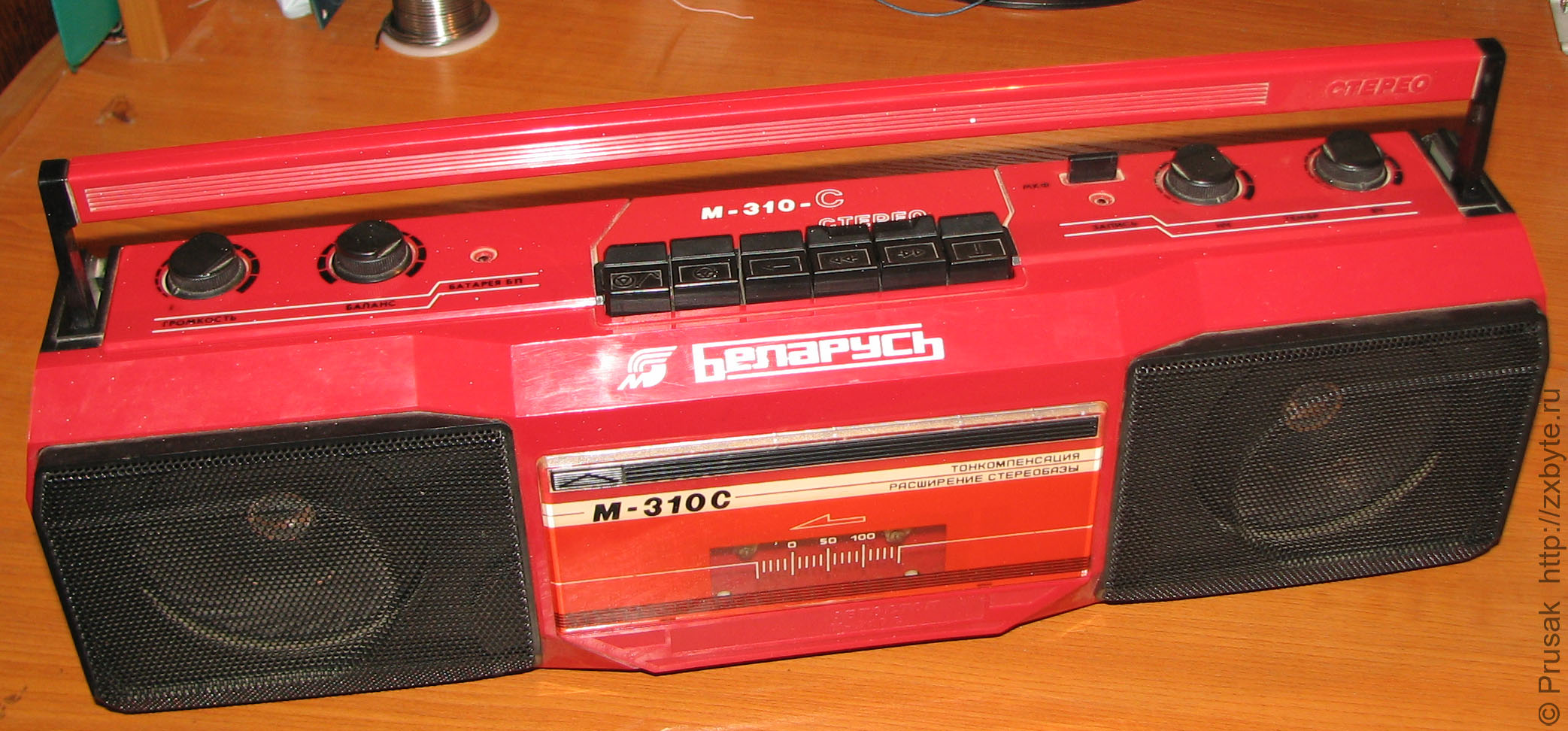

Типичный представитель семейства магнитофонов ″Беларусь″
Типичный представитель семейства магнитофонов ″Беларусь″
Типичный представитель семейства магнитофонов ″Беларусь″

К сожалению, в печатных изданиях, да и в интернете мало информации по магнитофонам "Беларусь". Даже на сайте завода-изготовителя почти ничего не написано об этих магнитофонах. Посему я постараюсь, насколько получится, восполнить пробел, связанный с информацией об этих магнитофонах.

Логотип завода РУП ДП ″Зенит″
Логотип завода РУП ДП ″Зенит″
Логотип на магнитофоне ″Беларусь М-310С″
Логотип на магнитофоне ″Беларусь М-310С″
Логотип завода РУП ДП ″Зенит″
Логотип на магнитофоне ″Беларусь М-310С″

Логотип на экспортном варианте магнитофона ″Беларусь М-310С″
Логотип на экспортном варианте магнитофона ″Беларусь М-310С″
Логотип на магнитофоне ″Беларусь М-410С″
Логотип на магнитофоне ″Беларусь М-410С″
Логотип на экспортном варианте магнитофона ″Беларусь М-310С″
Логотип на магнитофоне ″Беларусь М-410С″

Логотип на магнитофоне ″Беларусь М-322С″
Логотип на магнитофоне ″Беларусь М-322С″
Логотип на магнитофоне ″Беларусь М-322С″

Магнитофоны выгодно отличаются по дизайну от более ранних вариантов "Беларусь-302". Кроме того, их компоновка такова, что магнитофон разбирается без особых усилий - корпус разделяется на три части, открывая доступ к обслуживанию лентопротяжного механизма и плат.

По крайней мере у нас их часто использовали для работы с компьютерами ZX-Spectrum и с компьютером "Байт" в частности.

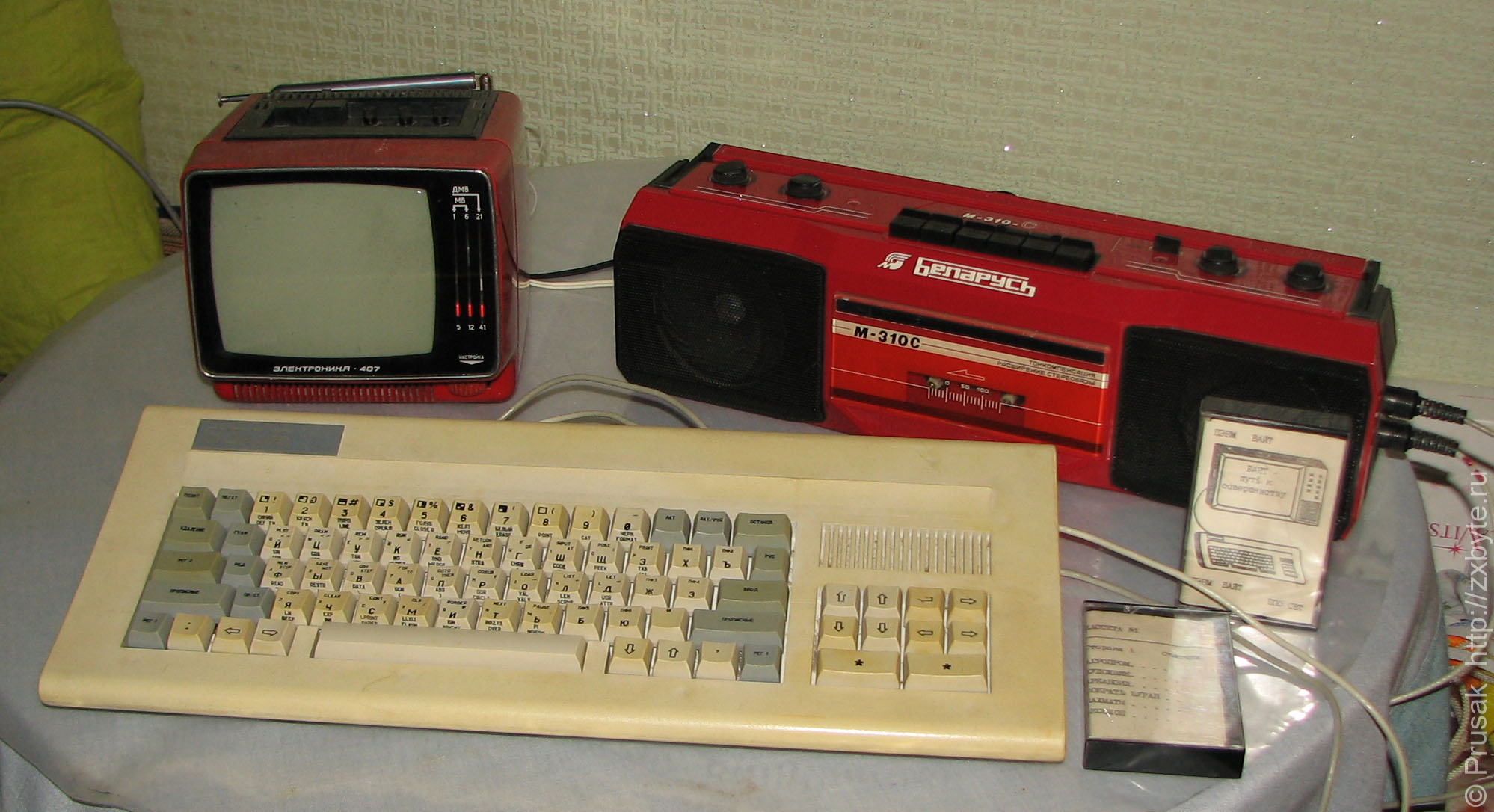

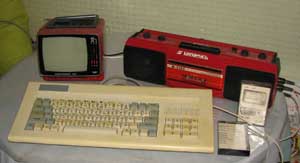

Примено так выглядело рабочее место с компьютером ″Байт″ в то время
Примено так выглядело рабочее место с компьютером ″Байт″ в то время
Примено так выглядело рабочее место с компьютером ″Байт″ в то время

У магнитофонов раздельные разъёмы линейного выхода и входа для записи, поэтому к ним без переделок подходит магнитофонный кабель "Байта".

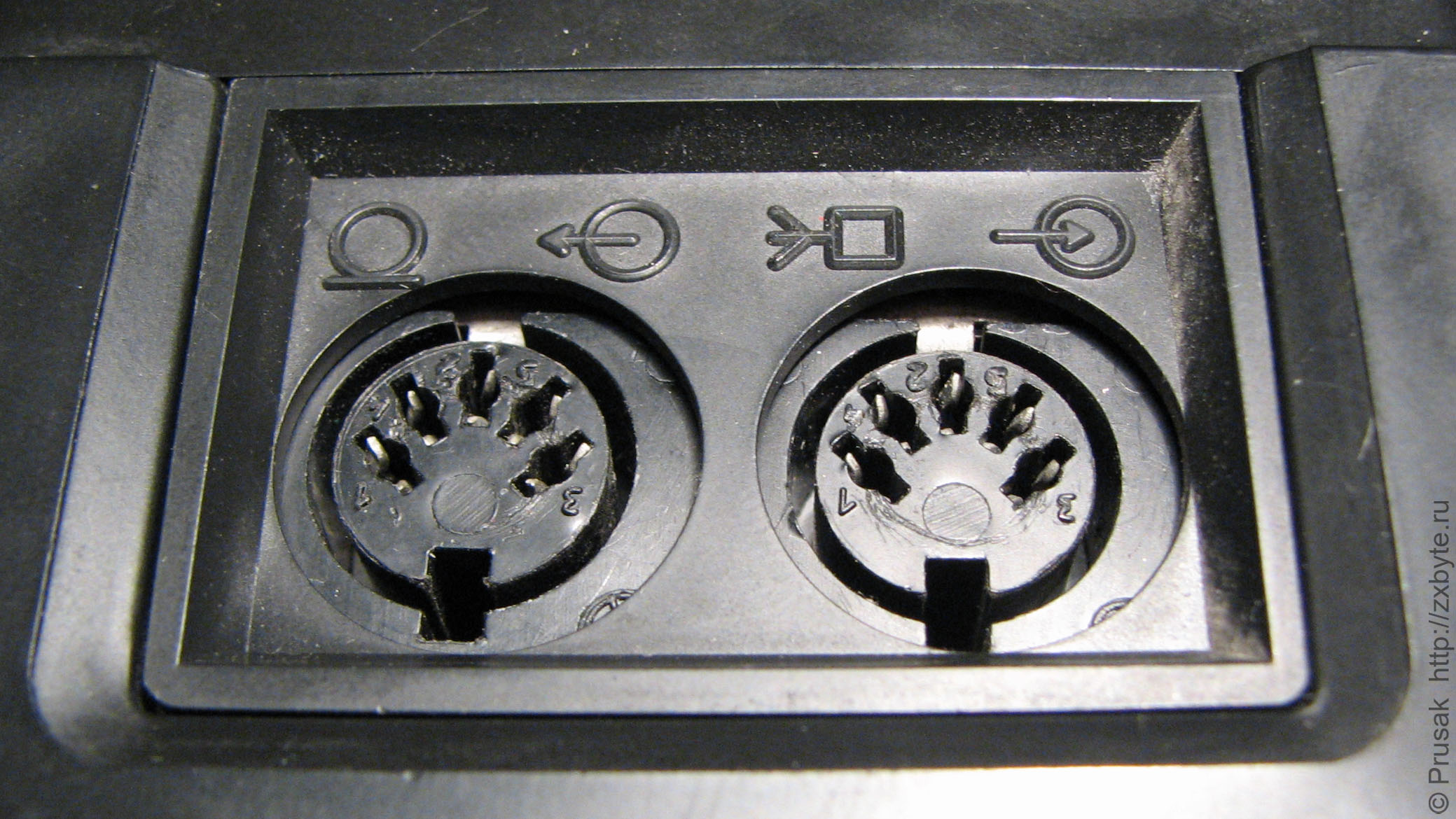

Разъёмы линейного выхода и входа
Разъёмы линейного выхода и входа
Разъёмы линейного выхода и входа

В конструкцию магнитофона введён автостоп. Суть его работы в следующем: на обратную поверхность шкива подкассетного узла нанесены светлой краской риски:

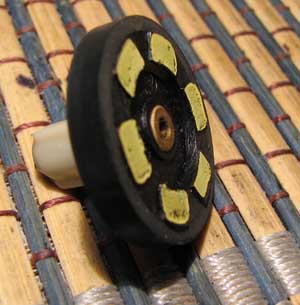

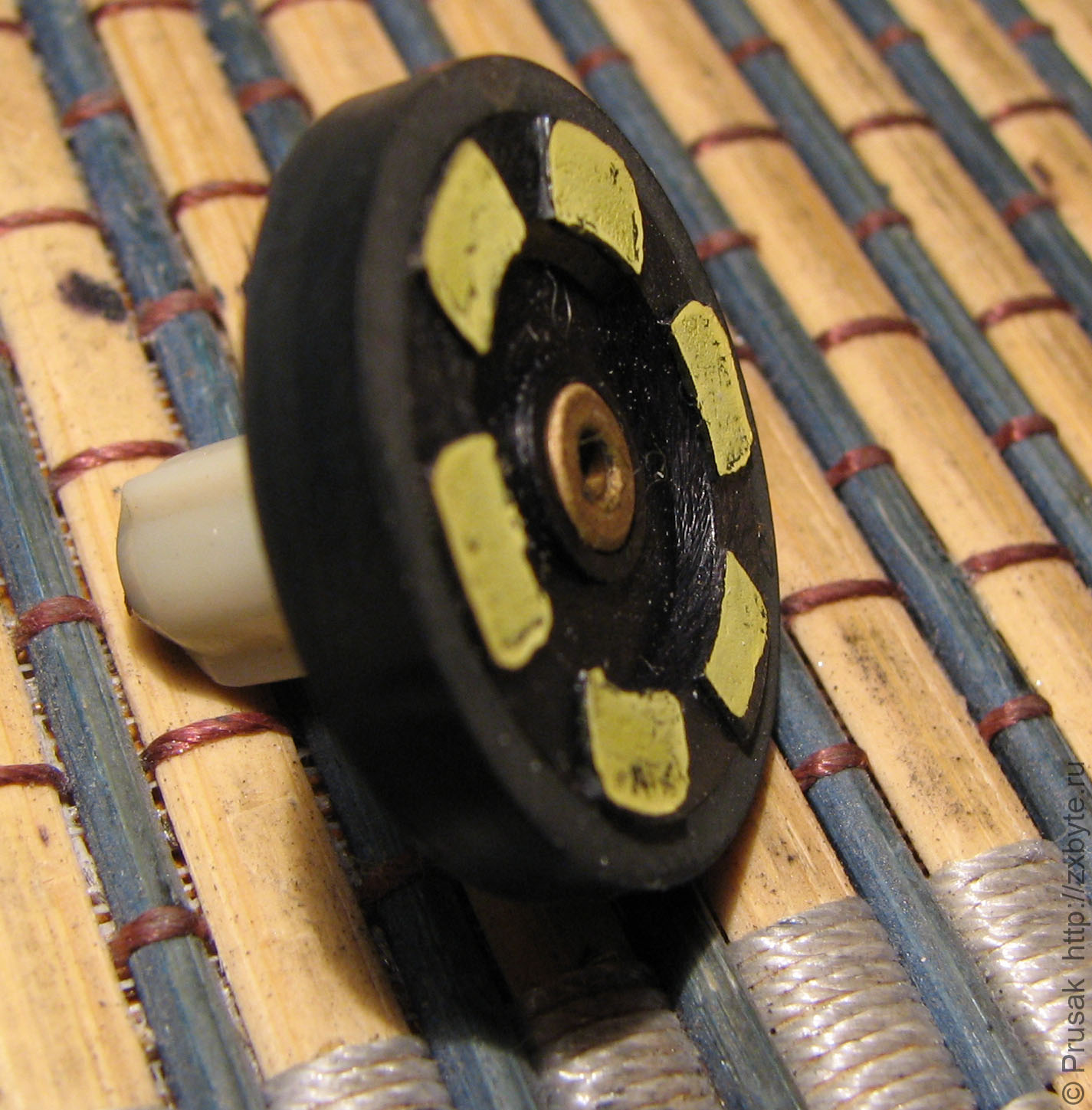

Шкив подкассетного узла магнитофона ″Беларусь″
Шкив подкассетного узла магнитофона ″Беларусь″
Шкив подкассетного узла магнитофона ″Беларусь″

Под шкивом находится оптопара открытого типа (АОТ137). Свет от светодиода оптопары отражается от рисок и попадает на фототранзистор оптопары. Пока шкив вращается, транзистор открывается/закрывается с некоторой периодичностью. Как только шкив останавливается, импульсы с оптопары перестают поступать. При помощи несложной схемы при отсутствии импульсов спустя некоторое время срабатывает электромагнит, который переводит ЛПМ в режим останова.

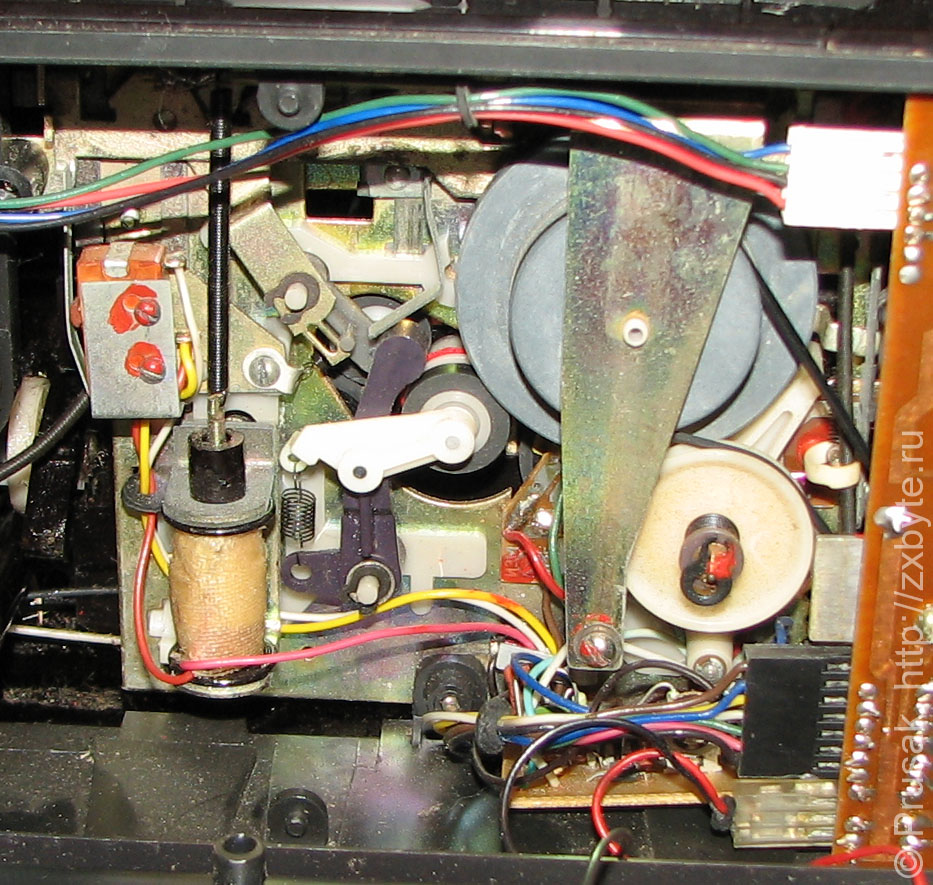

Электромагнит автостопа
Электромагнит автостопа
Электромагнит автостопа

Почти во всех магнитофонах "Беларусь" используется "стандартный" регулятор частоты вращения двигателя (РЧВ). "Стандартный" потому, что его встречал не только в магнитофонах "Беларусь", а ещё в некоторых отечественных магнитофонах.

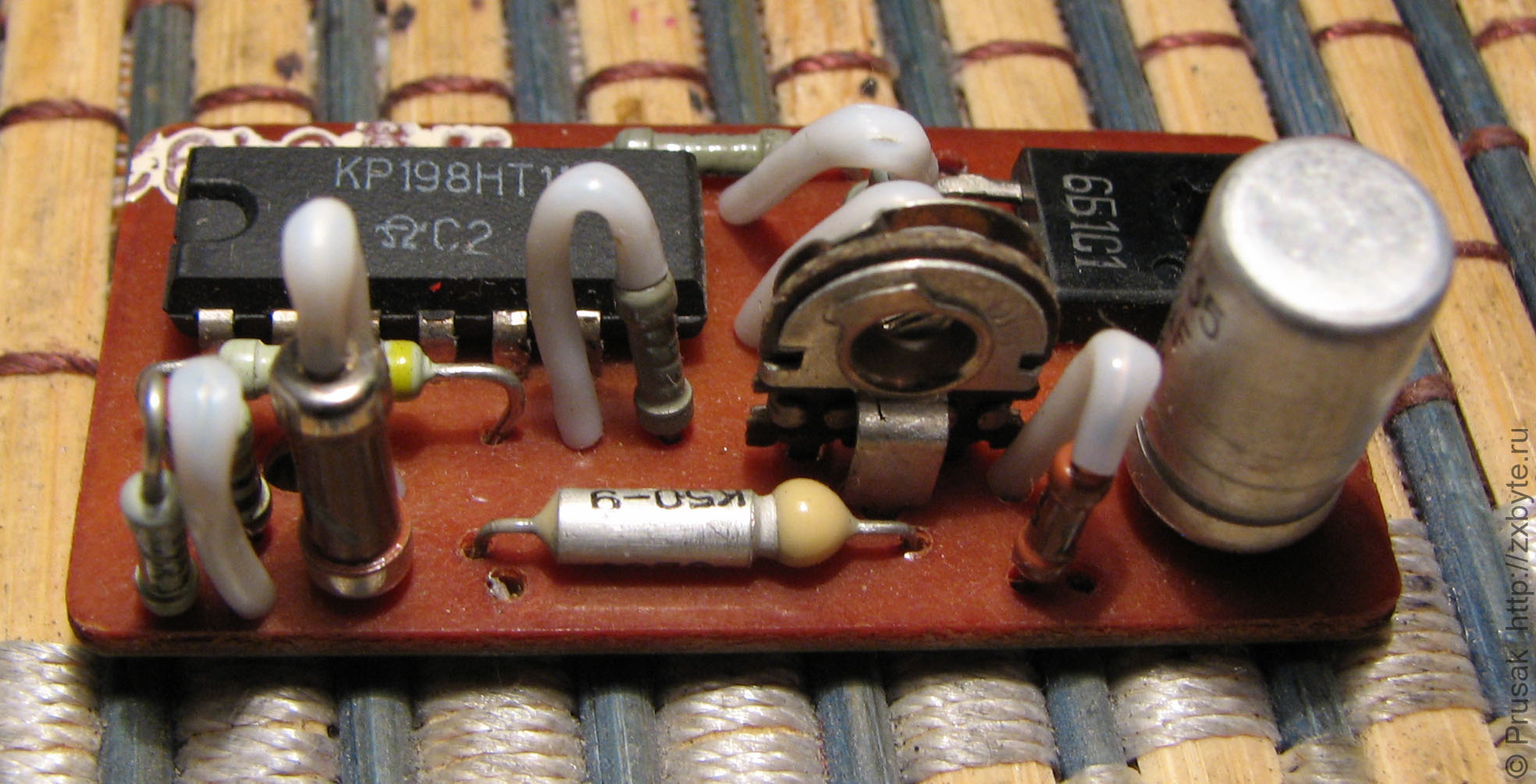

Регулятор частоты вращения двигателя
Регулятор частоты вращения двигателя
Регулятор частоты вращения двигателя

Механизм открытия кассетоприёмника реализован на тросике. При глубоком нажатии на клавишу "стоп" тросик натягивается и освобождает кассетоприёмник, который плавно открывается при помощи шестерни, вращающейся с усилием.

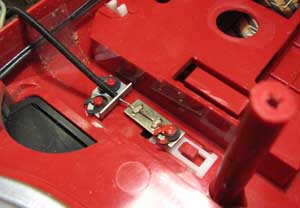

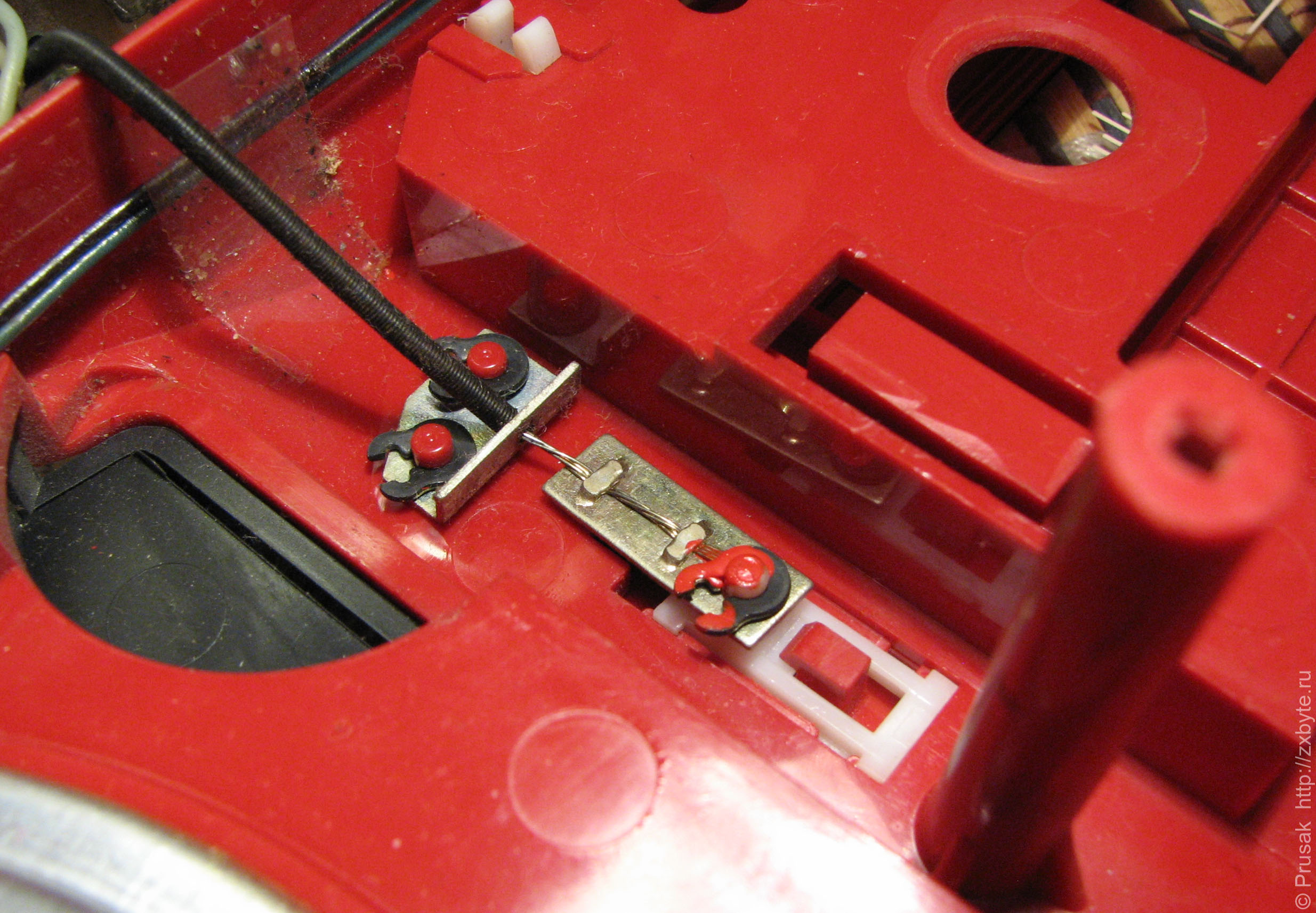

Тросик, закреплённый к кассетоприёмнику
Тросик, закреплённый к кассетоприёмнику

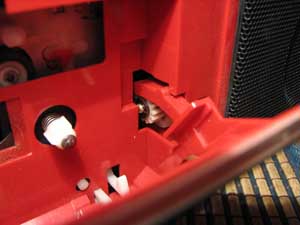

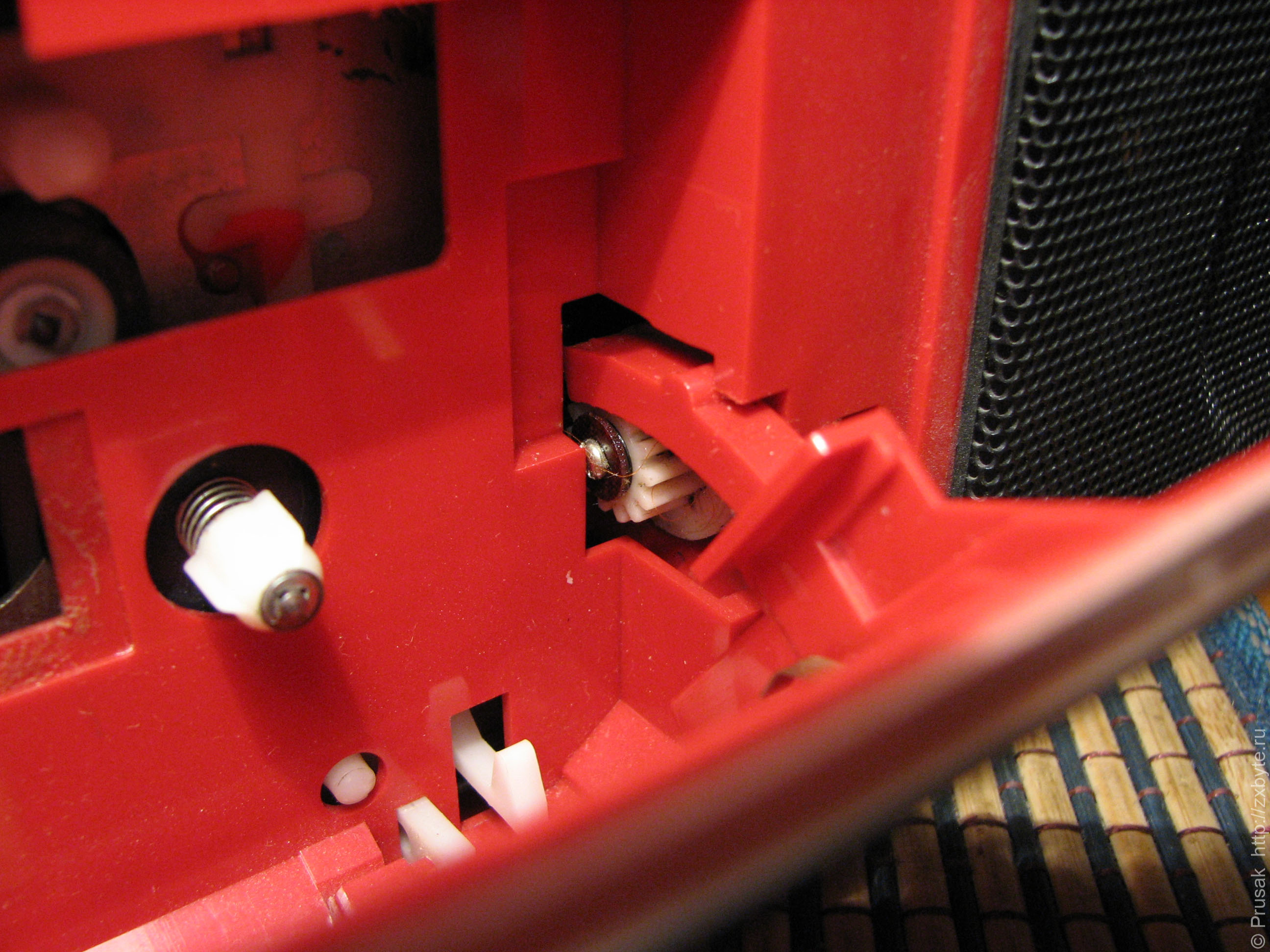

Шестерня-замедлитель
Шестерня-замедлитель
Тросик, закреплённый к кассетоприёмнику
Шестерня-замедлитель

Также при помощи тросика включается режим записи. При нажатии кнопки "запись" усилие через тросик передаётся на многоконтактный переключатель П2К, переводящий магнитофон в режим записи.

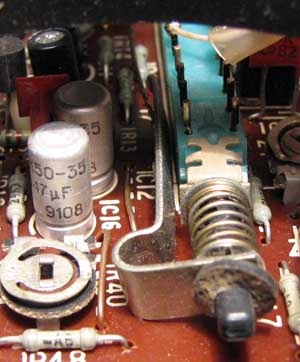

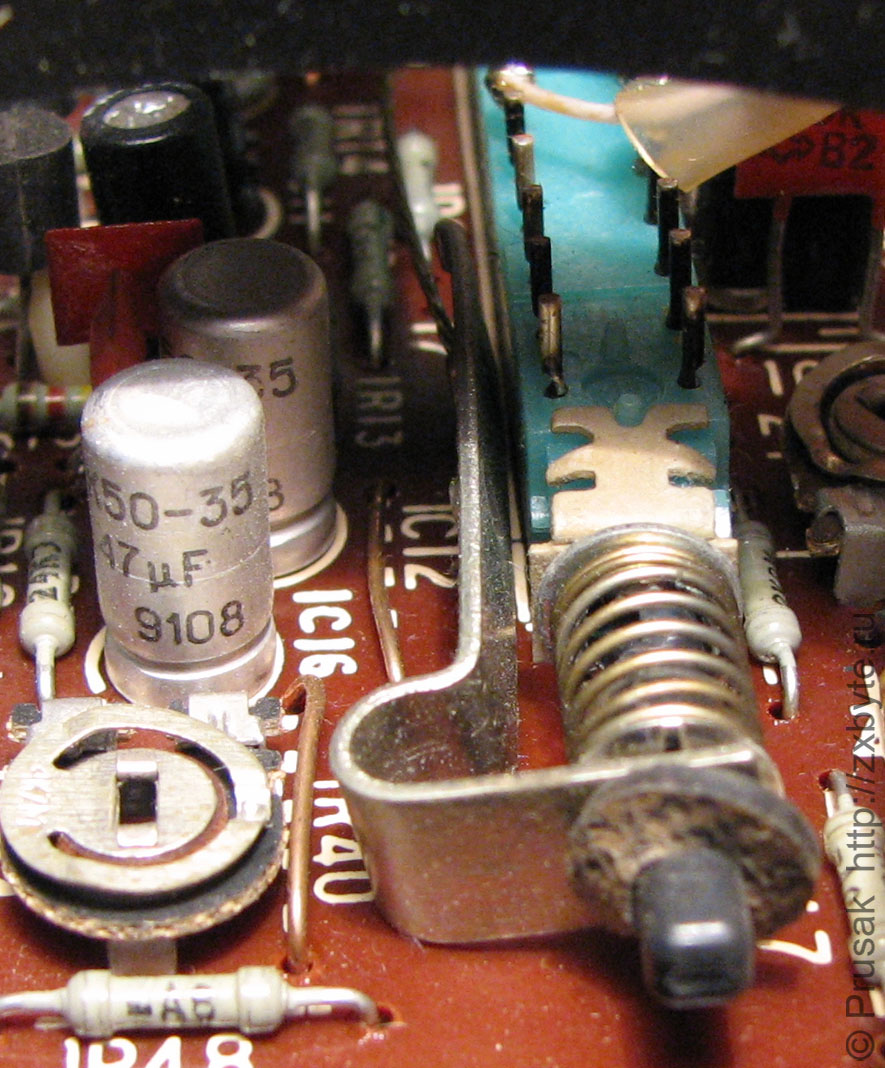

Переключатель магнитофона в режим записи
Переключатель магнитофона в режим записи
Переключатель магнитофона в режим записи

Во всех магнитофонах "Беларусь" есть автоматическая регулировка уровня записи (АРУЗ). С одной стороны это хорошо, а с другой - при записи файлов с "Байта" в начале записи получается неприятный скачок уровня сигнала, и лишь потом, когда АРУЗ настраивается на входной сигнал с компьютера, сигнал записывается в нормальном виде.

Не знаю почему, но во многих магнитофонах "Беларусь" не установлен разъём выхода на наушники. Место на плате под него есть, но сам разъём не впаян, в при этом в руководстве по эксплуатации вклеен листок с указанием, что магнитофон собран без разъёма для наушников:

Неисправности магнитофонов "Беларусь" и их устранение

Немного из своего опыта ремонта и восстановления магнитофонов "Беларусь":
- Чаще всего высыхают электролиты на платах. Обычно это сопровождается потерей низких частот при воспроизведении или записи сигнала. Рекомендуется поменять все советские электролиты на "нормальные" конденсаторы.
- От старости (или от низкого качества) "плывут" резиновые детали в лентопротяжном механизме. Очень неприятная ситуация. Во-первых такую "поплывшую" резину очень трудно счищать. Помогает вата и спирт. И то после такой процедуры все руки черные от резины. Во-вторых детали с "поплывшей" резиной приходится менять на новые. Поэтому необходимо иметь под рукой пару механизмов-"доноров", откуда можно по мере надобности откручивать нужные детали.
- У некоторых сдвоенных переменных резисторов наблюдается неравномерная регулировка сопротивления. Т.е. например, при полностью повёрнутой влево ручке регулировки громкости на одном канале, как и положено, сигнала нет, а на втором есть.

Напоследок фотография всех моделей "Беларусей", которые мне удалось найти на данный момент.

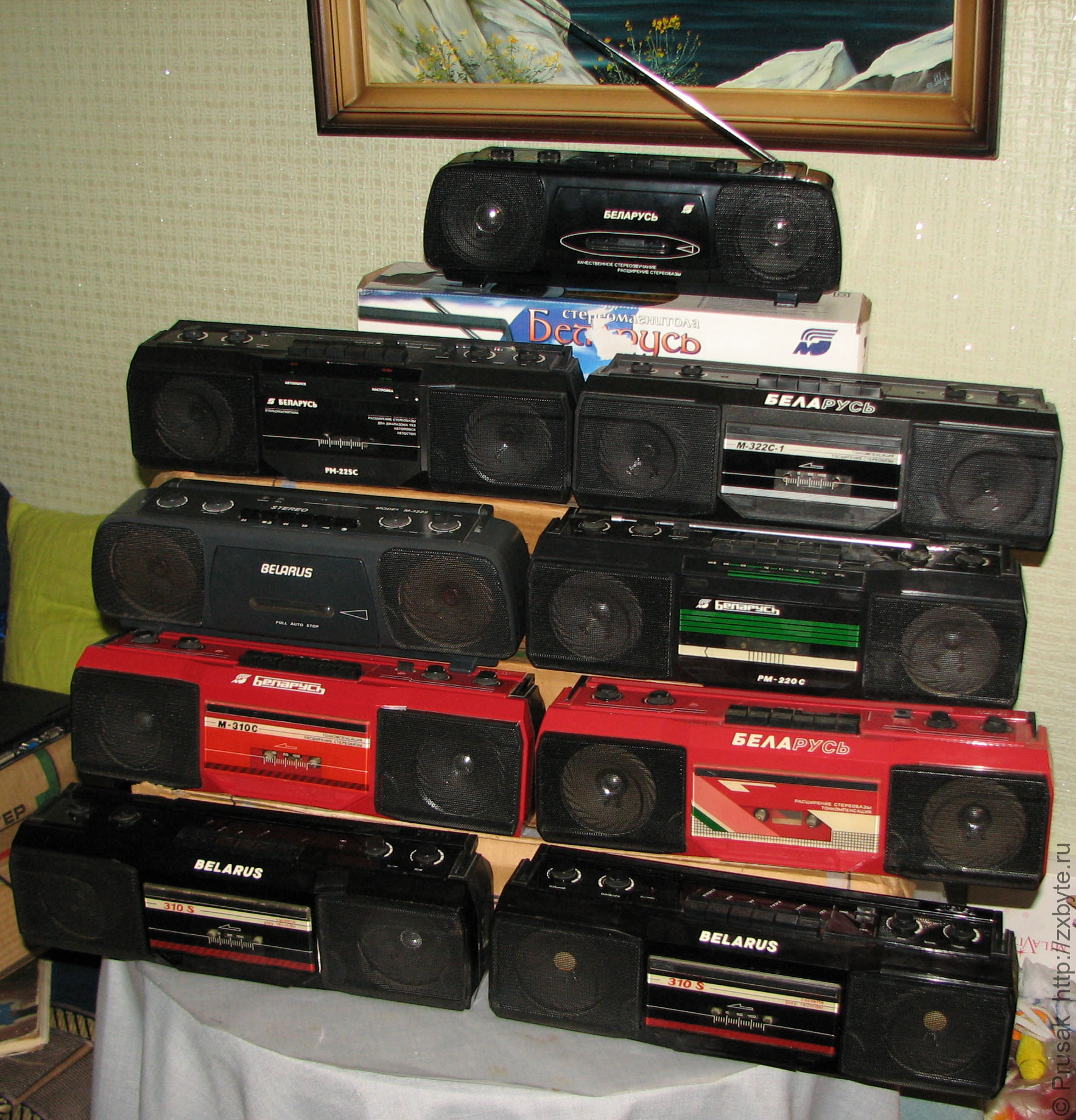

Коллекция магнитофонов и магнитол ″Беларусь″ (все аппараты на фотографии разные, одинаковых тут нет)
Коллекция магнитофонов и магнитол ″Беларусь″ (все аппараты на фотографии разные, одинаковых тут нет)
Коллекция магнитофонов и магнитол ″Беларусь″ (все аппараты на фотографии разные, одинаковых тут нет)

Это общая информация по семейству магнитофонов. Более подробно по каждой из найденных мной моделей магнитофонов "Беларусь" я написал в отдельном подразделе.

Видеоматериалы про магнитофоны "Беларусь"

Про завод "Зенит" снята отдельная передача из цикла "Судьба гигантов" (Эфир от 1 апреля 2016 г.):

Судьба гигантов - про завод «Зенит»

Ближе к концу выпуска "засветился" и ваш покорный слуга :)

Скачать документацию по магнитофонам "Беларусь"

Все найденные мной схемы и руководства качать можно прямо здесь (все сканированные руководства и схемы сделаны с отличным качеством, все надписи на схемах хорошо читаются):

Скачать:
Описание магнитофона "Беларусь М-310С" из журнала "Радиолюбитель"
Руководство по эксплуатации и схема магнитофона "Беларусь М-310С" 1991 года выпуска
Руководство по эксплуатации и схема магнитофона "Беларусь М-310С" 1992 года выпуска
Руководство по эксплуатации и схема магнитофона "Беларусь М-410С"
Руководство по эксплуатации магнитофона "Беларусь М-322С-1"В архиве только руководство по эксплуатации. Магнитофон при продаже схемой не комплектовался!
Руководство по эксплуатации магнитолы "Беларусь РМ-225С"Магнитола при продаже схемой не комплектовалась
Руководство по эксплуатации магнитолы "Беларусь РМ-223С" и её исполнений РМ-223С-1 и РМ-223С-2Магнитола при продаже схемой не комплектовалась
Руководство по эксплуатации и схема магнитолы "Беларусь РМ-220С"
Блок питания "Беларусь", паспорт
Статья "Почти всё о магнитофоне "Беларусь". А.Петров. Журнал "Радиолюбитель" 1996 №8,9
