Встроенный в ПЗУ тест памяти компьютера "Байт"

Для облегчения процесса контроля работоспособности ОЗУ и ПЗУ в компьютере "Байт" есть встроенный тест памяти. Для его запуска надо нажать одновременно три клавиши - "Ы", "В" и "А" на клавиатуре и после этого, не отпуская клавиш, нажать и отпустить кнопку "СБРОС". После этого клавиши можно отпускать. Внимание - кнопка "Совмест." должна быть отжата!

Тест начинается сменой цветов бордюра в следующем порядке: чёрный, белый, голубой, жёлтый, зелёный, пурпурный, красный, синий. После изменения цвета бордюра происходит проверка контрольной суммы ПЗУ. Если цвет бордюра оказался синий - то произошла ошибка контрольной суммы ПЗУ DD72; пурпурный - DD73, жёлтый - проверка ПЗУ прошла успешно.

Далее в тесте происходит в два этапа проверка области ОЗУ:
1) Проверка области памяти #4000-#5AFF (эта область ОЗУ используется для вывода информации на экран)
2) Проверка области памяти #5B00-#FFFF.

Перед проверкой область ОЗУ #4000-#FFFF записывается кодом #17.

Проверка ОЗУ #4000-#FFFF производится при помощи кодов #17, #0F, #F0, #00. Алгоритм проверки следующий: по адресу #4000 производится проверка записанной информации. Если информация совпала, производится запись по данному адресу следующего кода, адрес ОЗУ увеличивается на единицу, и проверка повторяется до достижения области #5AFF. Затем происходит переход к следующему коду.

К сожалению, при ошибках ОЗУ в области #4000-#5AFF, тест ничего не показывает, а просто виснет после прохождения теста ПЗУ. В этом случае место сбоя и считываемую информацию можно попробовать определить следующим образом: засинхронизироваться от сигнала IORQ процессора. В момент появления сигнала IORQ на шине данных D7-D0 процессором устанавливается сигнал высокого уровня на том бите, на котором произошёл сбой. Для домашего ремонта "Байта" эта рекомендация почти бесполезная.

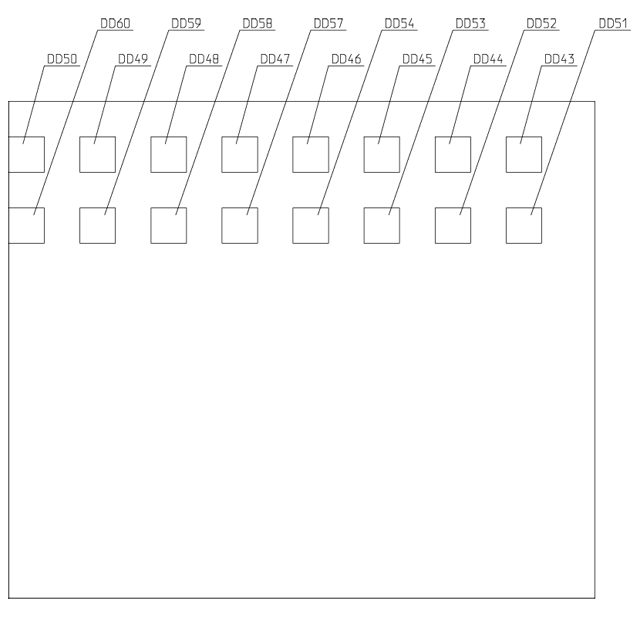

Проверка области ОЗУ #5B00-#FFFF осуществляется следующим образом: на экране на синем фоне рисуются 16 голубых квадратов, каждый из которых соответствует определённой микросхеме ОЗУ:

Тест ОЗУ компьютера Байт

Если при проверке ОЗУ были ошибки, то меняется цвет квадратов, соответствующих данным микросхемам ОЗУ.

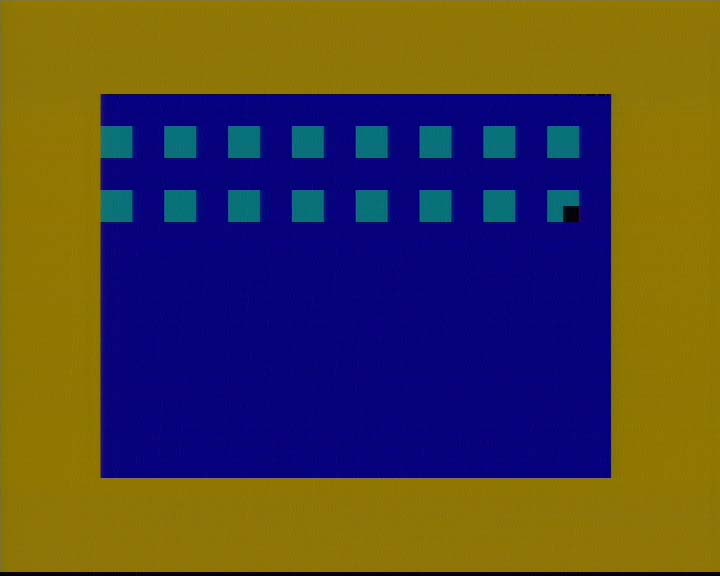

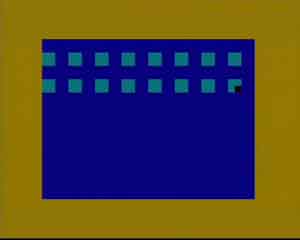

Например, на этом скриншоте показано, что неисправна микросхема DD51:

Тест ОЗУ компьютера «Байт»

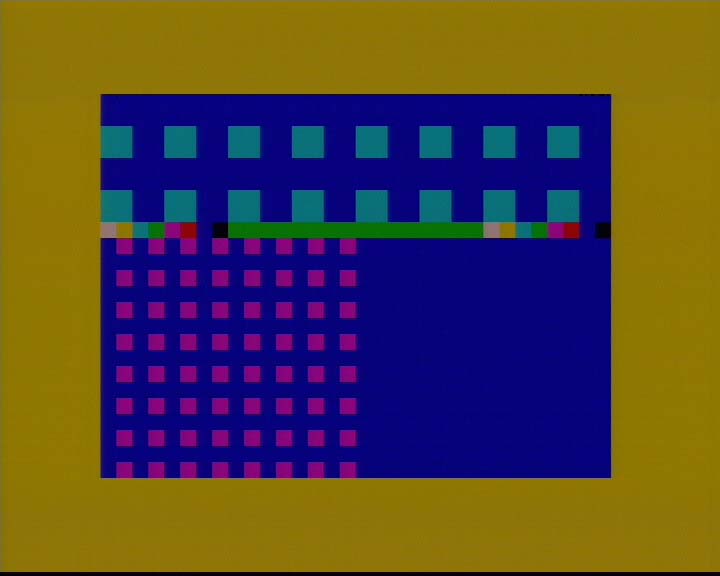

Если при проверке ОЗУ ошибок не обнаружено, на экране появится изображение такого типа:

Тест ОЗУ компьютера «Байт»

По разноцветному полю можно оценить правильность работы видеоконтроллера по выводу цветов нормальной яркости, повышенной яркости, о наличии мерцания.

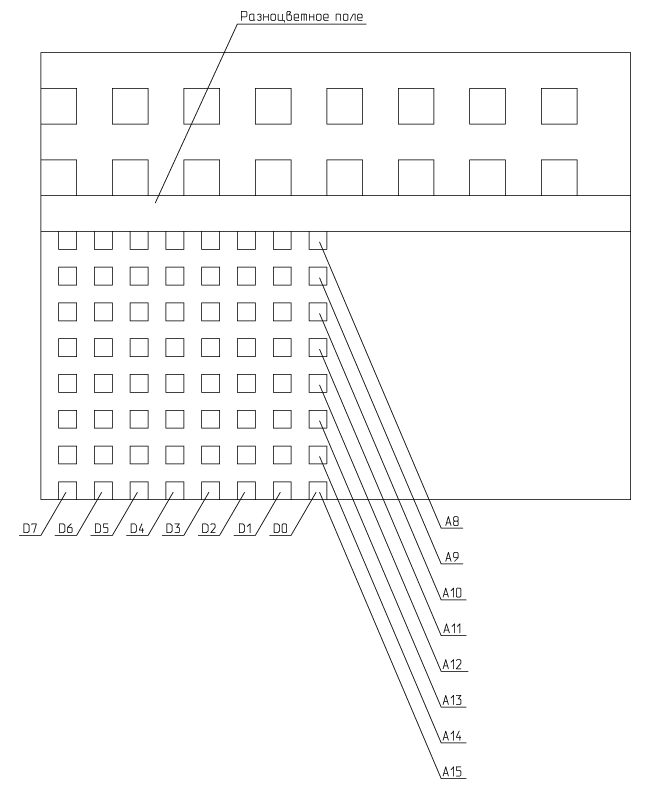

Дальнейшая программа для выполнения теста находится в ПЗУ DD71. Производится проверка клавиатуры. При нажатии клавиши квадрат, находящийся на пересечении линии адреса и линии данных, соответвтующих данной клавише, имеет чёрный цвет. Пурпурные квадраты соответствуют ненажатым клавишам.

Тест ОЗУ компьютера Байт

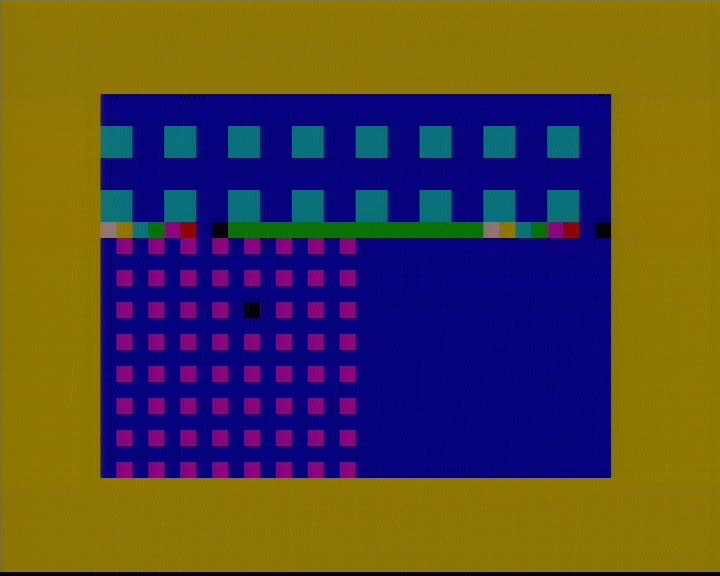

Для примера: на этом скриншоте нажата клавиша "R":

Тест ОЗУ компьютера «Байт»

Если ни одна клавиша не нажата, то звучит мелодия (собачий вальс) по каждому из трёх каналов таймера DD68.

Уточнение: тест клавиатуры будет работать только в том случае, если до начала мелодии была нажата и удержана хотя бы одна клавиша. Как только не будет нажата ни одна клавиша, тест продолжится проверкой таймера DD68, и к тесту клавиатуры уже нельзя будет вернуться. Поэтому надо нажимать следующую тестируемую клавишу, не отпуская предыдущей.

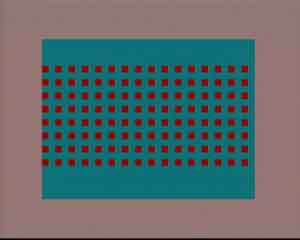

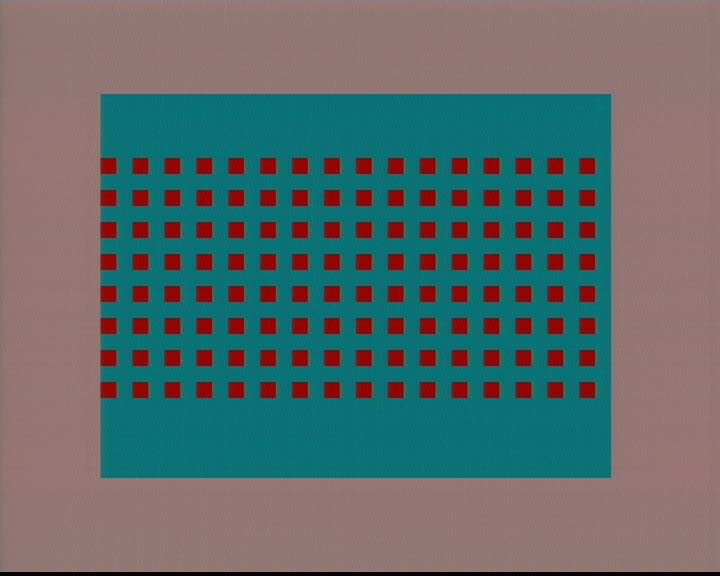

При проверке таймера DD68 мелодия звучит три раза, после чего начинается проверка ПЗУ (при отключенном ПЗУ совместимости). На экране появляются 128 квадратов красного цвета на голубом фоне:

Тест ОЗУ компьютера «Байт»

При ошибке ПЗУ соответствующий квадрат будет мерцать. Адрес сбоя рассчитывается по формуле:

A=#80*N

Где:
N - номер квадрата, начиная с нулевого, слева направо;
#80 - длина одного замещаемого блока (128 байт).

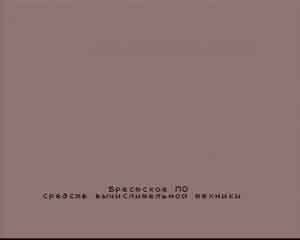

Если ошибок не обнаружено, то сразу же после появления красных квадратов тест выйдет в бейсик:

Тест ОЗУ компьютера «Байт»

На исправном "Байте" прохождение теста выглядит следующим образом:

Прохождение встроенного теста памяти на ″Байте″

Дизассемблер теста ПЗУ и ОЗУ (для просмотра можно кликнуть мышкой)

;Базовый тест ORG 0 DI LD A,#3A LD DE,#FFFF JR ST ORG #2B ST LD BC,#03EE JR ST1 ORG #5F ST1 OUT (C),A ;блокировка таймера ADD A,#40 DEC B JR ST3 RETN ST3 JR NZ,ST1 LD BC,#FDFE IN A,(C) AND #0E ;проверка на нажатие "ЫВА" для запуска теста JP TEST ORG #387F IN A,(#1F) ;переключение доп. ПЗУ RET TEST JP NZ,#11CB LD B,8 BDR1 OUT (C),B ;переключение бордюра 0,7..1 BDR DEC DE LD A,D OR E JR NZ,BDR DJNZ BDR1 ;Тест ПЗУ ;После прохода 1-го ПЗУ BORDER=3 ;После прохода 2-го ПЗУ BORDER=6 EX DE,HL PZU2 LD DE,#1FFF ;проверяем по каждом м/с в отдельности XOR A PZU1 ADD (HL) ;проверка КС ADC 0 INC HL DEC DE BIT 7,D JR Z,PZU1 INC B INC B INC B INC A ;проверка, что КС=#FF PZU JR NZ,PZU ;самозацикливание при ошибке OUT (C),B ;вывод BORDER BIT 6,H ;2-я м/с не проверена? JR Z,PZU2 LD A,D OUT (0),A XOR A ;Тест экранного ОЗУ OZU LD (HL),#17 INC HL CP H JR NZ,OZU ;запись всего ОЗУ LD BC,#170F ;кодами #17 LD DE,#F000 ;установка кодов тестирования LD A,4 OZU4 LD H,#40 EXX OZU3 LD A,B XOR (HL) ;проверка правильности кода OZU2 OUT (C),A LD B,(HL) JR NZ,OZU2 ;зацикливание при ошибке LD (HL),C INC HL LD A,H CP #5B JR NZ,OZU3 EXX LD H,C LD C,D LD D,E ;смена кода тестирования DEC B JR NZ,OZU4 ;запись атрибутов экрана LD HL,#5800 EXX OZU5 LD (HL),#08 INC HL CP H JR NZ,OZU5 LD SP,#4020 ;установка указателя стека ;запись области квадратами LD HL,#5840 ZOB2 LD B,#10 ZOB1 LD (HL),#28 INC HL LD (HL),#28 INC HL INC HL INC HL DJNZ ZOB1 BIT 0,H ;не записана вторая область квадратами? LD L,#C0 JR Z,ZOB2 ;тест второй части экранного и всей остальной области ОЗУ LD B,#5B ;подготовка данных для основного ОЗУ LD DE,#5840 LD A,#80 OUT (0),A Z22 LD HL,#4101 LD (HL),B EX AF,AF' LD BC,#17A5 ;подготовка данных тестирования LD DE,#FF00 EX AF,AF' LD BC,4 ;число данных в тесте Z21 EX AF,AF' LD HL,(#4100) ;начальный адрес тестирования ОЗУ Z2 EXX LD A,B AND (HL) CALL NZ,SOOS ;вывод п/п индикации ошибок ОЗУ LD (HL),C ;запись кода EXX INC DE CP H ;конец проверки JR NZ,Z2 LD B,C LD C,D LD D,E ;смещение тест. инф. EX AF,AF' DEC B JR NZ,Z21 ;переход к новой проверке OR A LD B,#80 ;пересылка кода #80 нач. обл. LD E,#C0 LD A,C ;конец области JR NZ,Z21 ;если не конец 2-й области LD A,(#4102) OR A ;проверка нормального окончания теста Z23 JR NZ,Z22 ;вывод линиий LD B,#20 LD A,#3C LD HL,#5900 CW LD (HL),A ;вывод цветных квадратов INC HL SUB 8 DJNZ CW ;пересылка ПЗУ LD HL,0 LD DE,#6000 LD BC,#4000 LDIR LD HL,#3A00 PUSH HL JP PRPZU ;п/п индикации ошибки SOOS EXX LD (#4102),A LD HL,AT-1 ADD HL,BC LD L,(HL) ADD HL,DE ;вычисление адреса первого символа SOOS2 SLA A PUSH AF JR NC,SOOS1 LD A,(HL) ;установка байта ошибки OR A JR Z,SOOS1 SUB 8 LD (HL),A SOOS1 POP AF INC HL INC HL INC HL INC HL JR NZ,SOOS2 EXX RET ;дальнейшая программа находится в дополнительном ПЗУ ORG #3A00 ;проверка клавиатуры на замыкание X0 XOR A LD (#4106),A LD BC,#FEFE LD HL,#58F0 X3 LD DE,#30 ADD HL,DE ;нах. в HL адреса вывода LD D,8 IN A,(C) ;приём клав. OR #40 X2 INC HL RLCA JR C,X4 LD (#4105),HL ;установка признака замыкания LD (HL),0 JR X1 X4 LD (HL),#18 X1 INC HL DEC D JR NZ,X2 RLC B ;проверка окончания по линиям адреса JR C,X3 LD A,(#4106) OR A JR NZ,X0 ;проверка - продолжать ли опрос клавиатуры? ;Проверка таймера LD A,#37 EX AF,AF' LD C,#8E ZWP LD B,#23 LD HL,NTZ-1 ZW INC HL PUSH HL LD H,(HL) LD L,2 LD D,#60 TW1 DEC DE LD A,D OR E JR NZ,TW1 EX AF,AF' OUT (#EE),A EX AF,AF' OUT (C),L OUT (C),H POP HL DEC B JR NZ,ZW EX AF,AF' ADD A,#40 EX AF,AF' LD A,#20 ADD A,C LD C,A CP #E0 JR C,ZWP ;Проверка ПЗУ после переключения XOR A LD (HRAN),A LD HL,#5800 PRPZ LD (HL),#2D INC HL LD A,H CP #5B JR NZ,PRPZ ;Заполняем экран синим LD HL,#5800 EXX LD DE,0 ;Адрес ПЗУ LD HL,#6000 EXX PRPZ1 EXX LD B,#80 PRPZ3 LD A,(DE) CP (HL) JR NZ,PRPZ2 INC HL INC DE DJNZ PRPZ3 EXX LD (HL),#12 PRPZ4 INC HL INC HL LD A,L AND #1F JR NZ,PRPZ1 LD BC,#20 ADD HL,BC EXX LD A,D EXX CP #40 JR NZ,PRPZ1 LD A,#12 LD (#5A48),A LD (#5A4A),A ;Установка цвета LD A,(HRAN) DEC A DEC A XXX JR NZ,XXX JP 0 PRPZ2 INC HL INC DE DJNZ PRPZ2 LD A,(HRAN) INC A LD (HRAN),A EXX LD (HL),#85 JR PRPZ4 NTZ DEFB #69,#77,#B6,#00,#58,#00,#58,#00 DEFB #69,#77,#B6,#00,#58,#00,#58,#00 DEFB #69,#77,#B6,#00,#58,#00,#D8,#00 DEFB #58,#00,#F5,#00,#61,#00,#61,#00,#00,#00,#00 HRAN EQU #4101
