Spectrum-совместимый компьютер "Байт-01"

Компьютер "Байт-01" - это комплекс, состоящий из собственно компьютера и набора периферии, который размещается в отдельном корпусе (КВУ). Сам компьютер, как и компьютер "Байт", размещён в корпусе с клавиатурой:

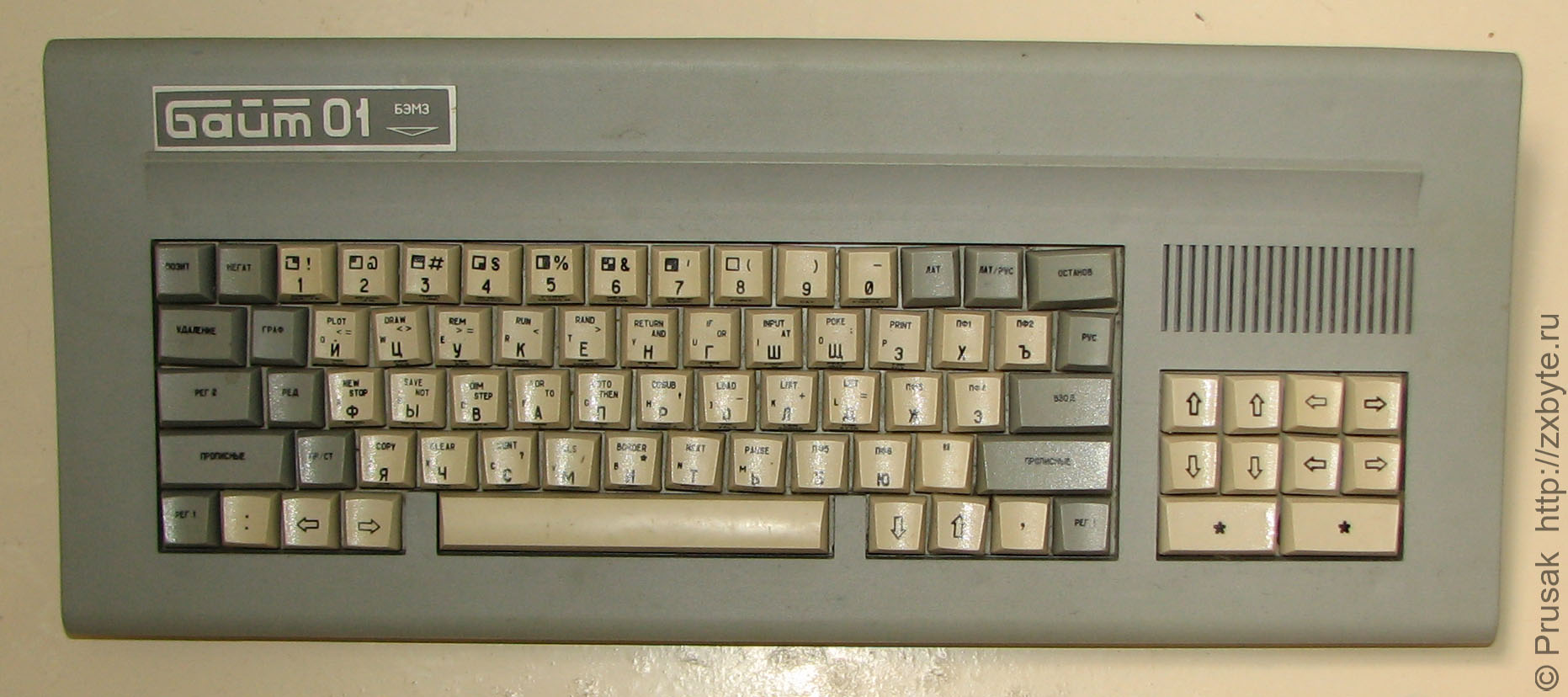

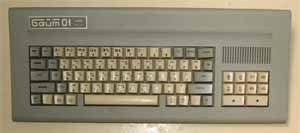

Внешний вид компьютера «Байт-01»
Внешний вид компьютера «Байт-01»
Внешний вид компьютера «Байт-01»

Задняя стенка ничем не отличается от компьютера "Байт":

Задняя стенка компьютера «Байт-01»
Задняя стенка компьютера «Байт-01»
Задняя стенка компьютера «Байт-01»

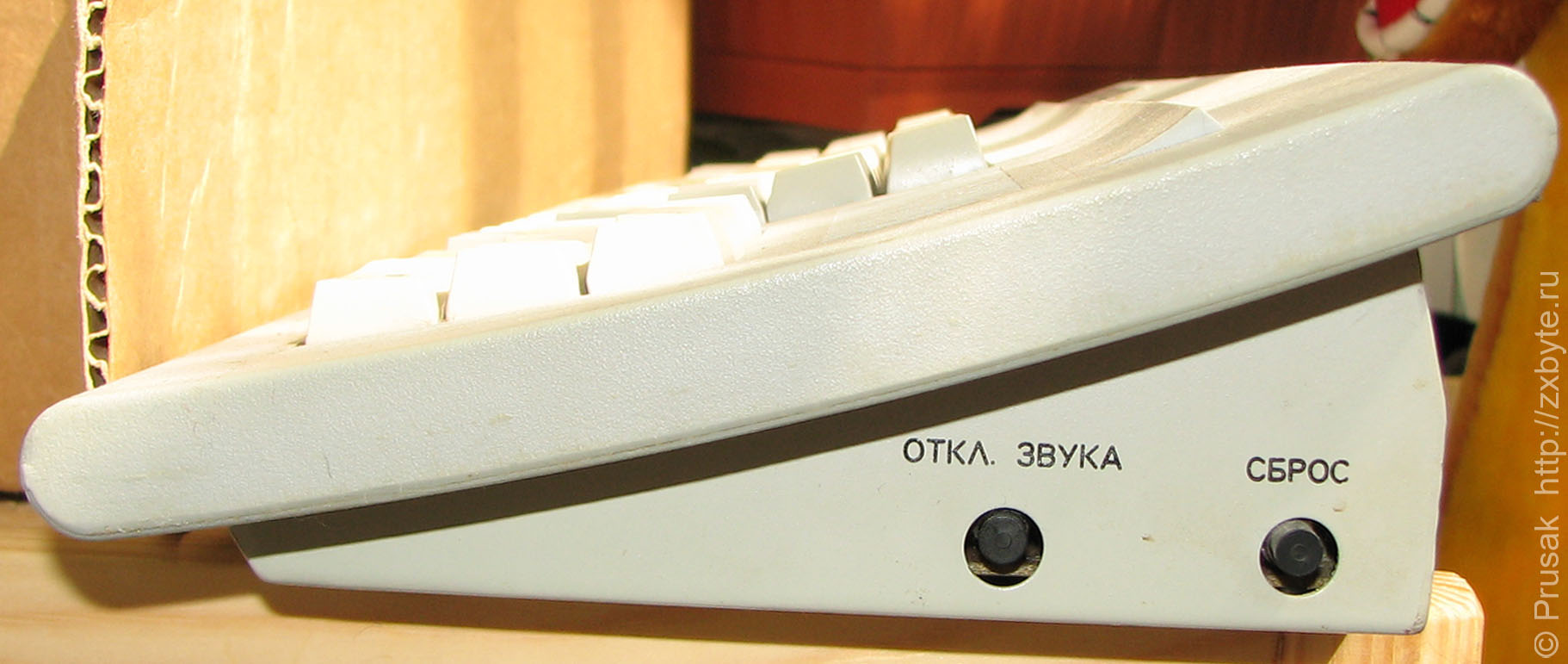

На правой стенке вместо кнопки "Совмест." появилась кнопка "Откл.звука". Очень нужная кнопка, особенно если надо поиграть, когда все спят. В "Байте" такой кнопки очень не хватает.

Боковая стенка компьютера «Байт-01»
Боковая стенка компьютера «Байт-01»
Боковая стенка компьютера «Байт-01»

Зато если снять верхнюю крышку с клавиатурой, то различия между "Байт" и "Байт-01" сразу бросаются в глаза:

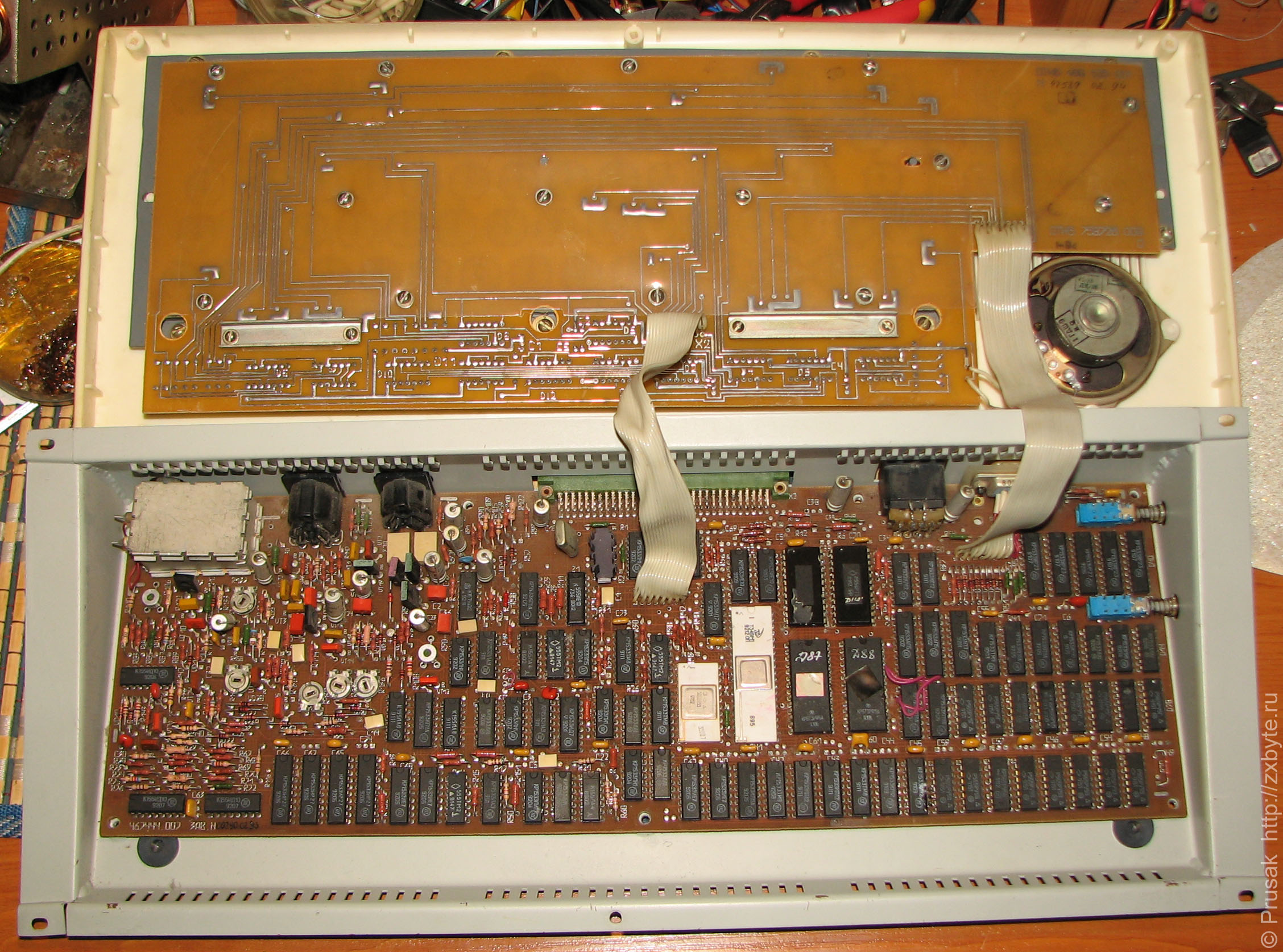

Плата компьютера «Байт-01»
Плата компьютера «Байт-01»

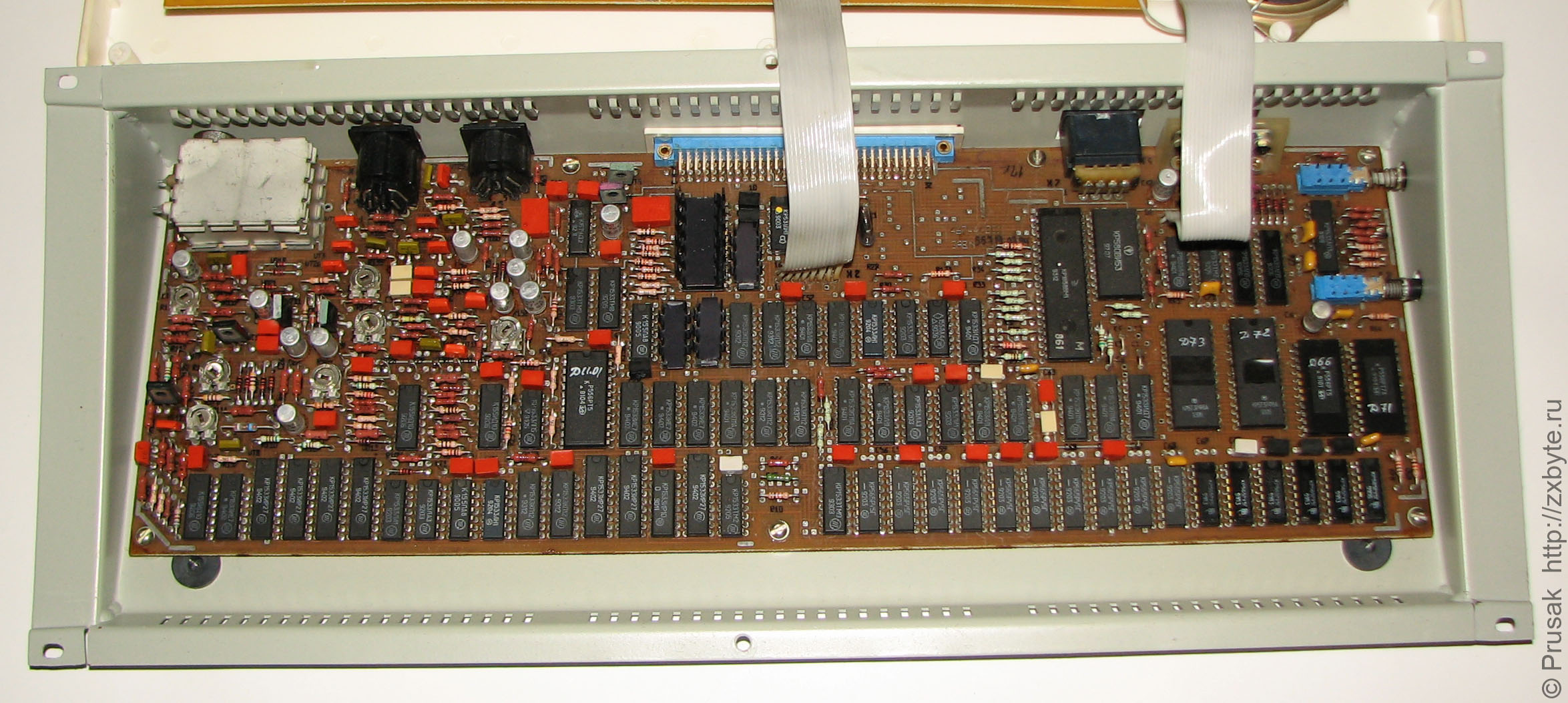

Плата компьютера «Байт»
Плата компьютера «Байт»
Плата компьютера «Байт-01»
Плата компьютера «Байт»

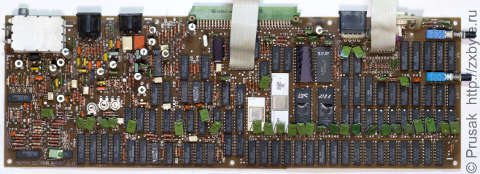

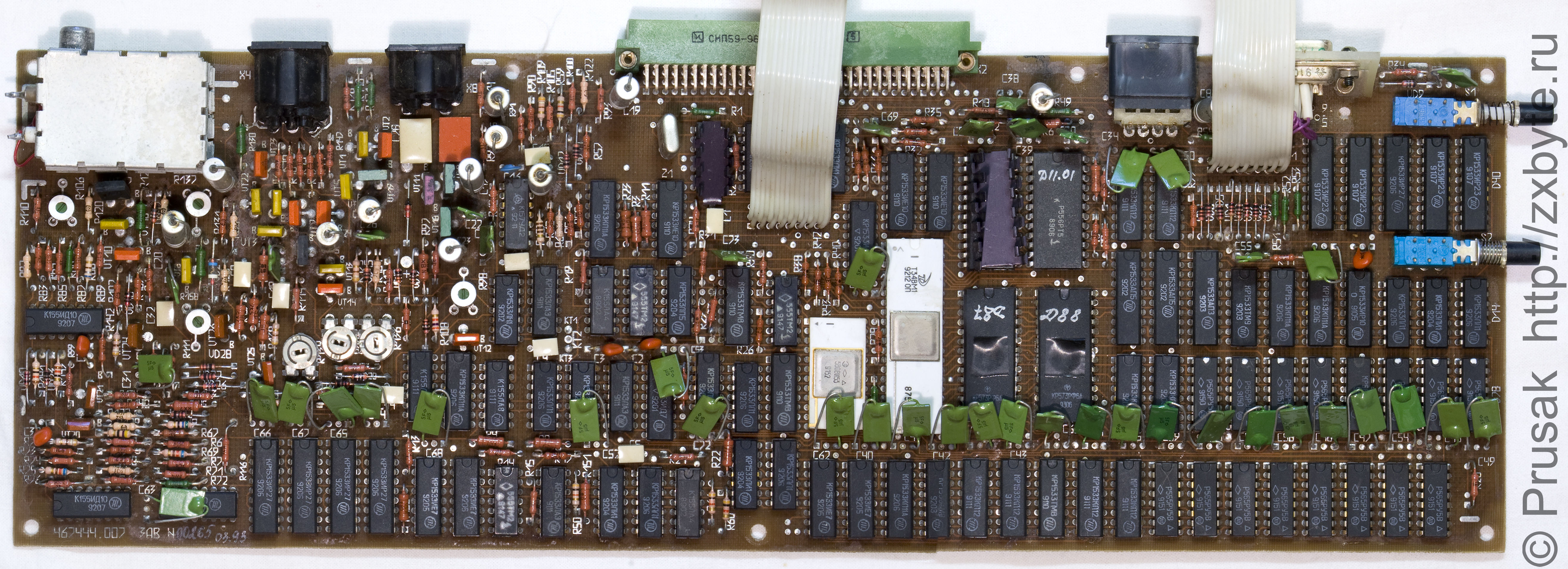

Фото платы "Байт-01" крупным планом:

Плата компьютера «Байт-01»
Плата компьютера «Байт-01»
Плата компьютера «Байт-01»

По сравнению с компьютером "Байт" плата перекомпонована. Убраны ПЗУ РТ5 и РТ7, которые отвечали за режим совместимости в "Байт". Клавиатура не изменилась. Всё ОЗУ выполнено на КР565РУ5 - обе линейки. Объём ОЗУ стал 128КБ, но использовать его так, как оно используется на 128-х спектрумах, не выйдет - у "Байт-01" совсем иной принцип организации расширенной памяти. Для управления памятью в "Байт-01" служит регистр конфигурации.

При включении компьютер не выходит сразу в Бейсик, а пытается загрузить операционную систему с загрузочной дискеты. При этом экран становится полностью зелёным, и компьютер периодически обращается к дисководу. Если нужен бейсик, то при сбросе надо держать одновременно нажатыми клавиши "ЫВА". Из сего следует, что встроенный тест памяти, который был в "Байте", убран из ПЗУ. А еще из этого следует, что "Байт-01" можно использовать как обычный Спектрум без подключения к КВУ.

Для работы в CP/M появился новый графический режим - 512*192 точек в строке. Переключением графических режимов занимается порт управления экраном.

Имеющаяся документация по процессорному модулю "Байт-01"

Документация по процессорному модулю "Байт-01":
Компьютер "Байт-01"Схема начерчена по плохо сохранившимся копиям чертежей. Нераспознанная часть схемы восстановлена прозвонкой соединений по плате компьютера. В состав архива входит схема и монтажный чертёж платы
Байт-01. Руководство по эксплуатации
