Компьютер Ленинград-1

Так уж случилось, что "Ленинград" был самым первым Спектрумом, который я увидел, и он же был моим первым компьютером вообще. Несмотря на его простоту и недоработанность с этим компьютером связано столько воспоминаний, что я не могу так просто забыть про этот клон Спектрума.

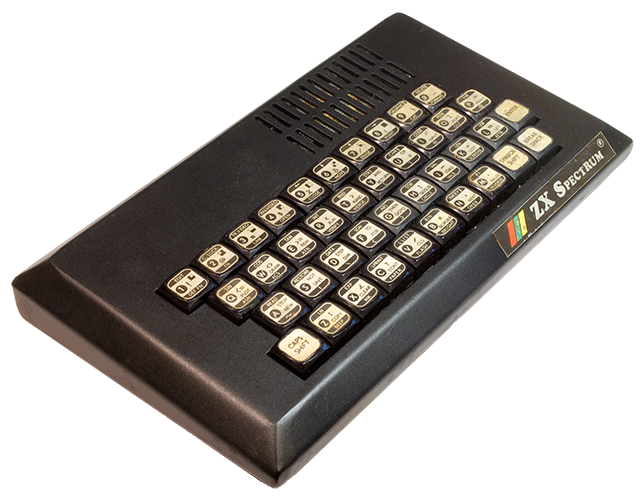

Компьютер Ленинград

Ленинград разработан Сергеем Зоновым в конце 80-х годов. На платах указана дата 1988 год (ZS88):

Копирайт Зонова на плате 1988 года

Попадаются платы, датированные 1989 годом:

Копирайт Зонова на плате 1989 года

Компьютер прост, содержит минимальное количество микросхем. Дешифрация портов на чтение упрощена донельзя - всё чётные порты считаются портом клавиатуры (254), все нечетные - портом Kempston джойстика (31). Это безобразие происходит от того, что для дешифрации портов используется только один бит шины адреса - A0. Ещё большее безобразие творится с портами на вывод, в частности с портом #FE - он срабатывает при записи значения вообще в любой порт, т.е. дешифрации как таковой нет.

Помимо "кривой" дешифрации портов компьютер отличается нестандарным видеовыходом. Проявляется это при попытке подключить его к ТВ-тюнерам, PAL-кодерам и вообще к современным жк-телевизорам. Как правило такие попытки заканчиваются ничем. Эта проблема решаема, об этом я расскажу немного позже.

Все виденные мной "Ленинграды" собраны в корпусах форм-фактора "гробик". Кроме шуток, форма корпуса со скошенными углами чем-то напоминает гроб. По размерам все корпуса примерно одинаковые, различие состоит только в материале, из которого корпус изготовлен.

Проиллюстрирую на примерах:

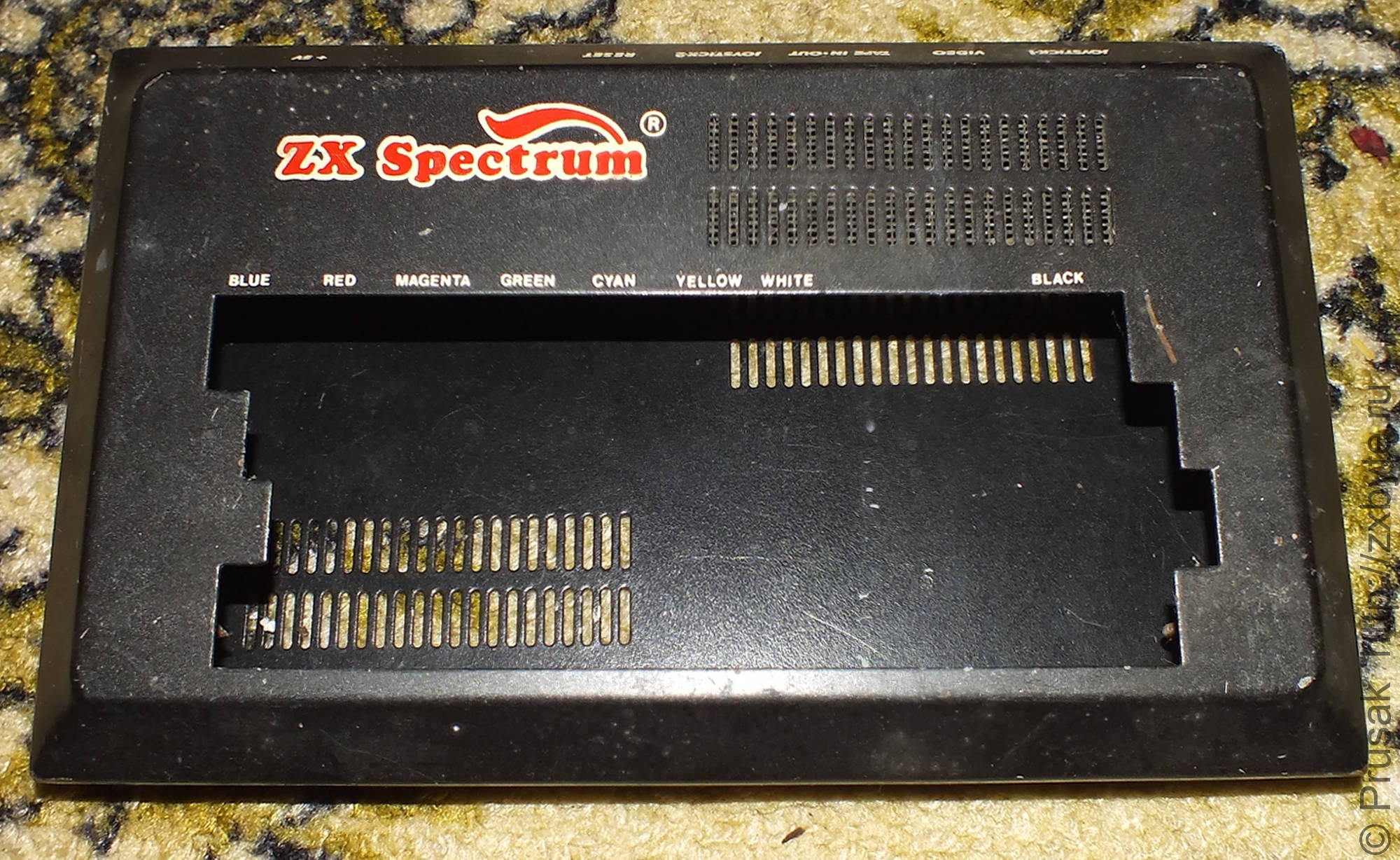

Стальной корпус для компьютера «Ленинград-1»
Стальной корпус для компьютера «Ленинград-1»
Стальной корпус для компьютера «Ленинград-1»

Это всё, что осталось от моего самого первого компьютера. Корпус (кстати довольно массивный для такого небольшого размера) достаточно хорошо сохранился, и я ещё надеюсь в нём собрать Спектрум.

Также существуют более лёгкие алюминиевые корпуса:

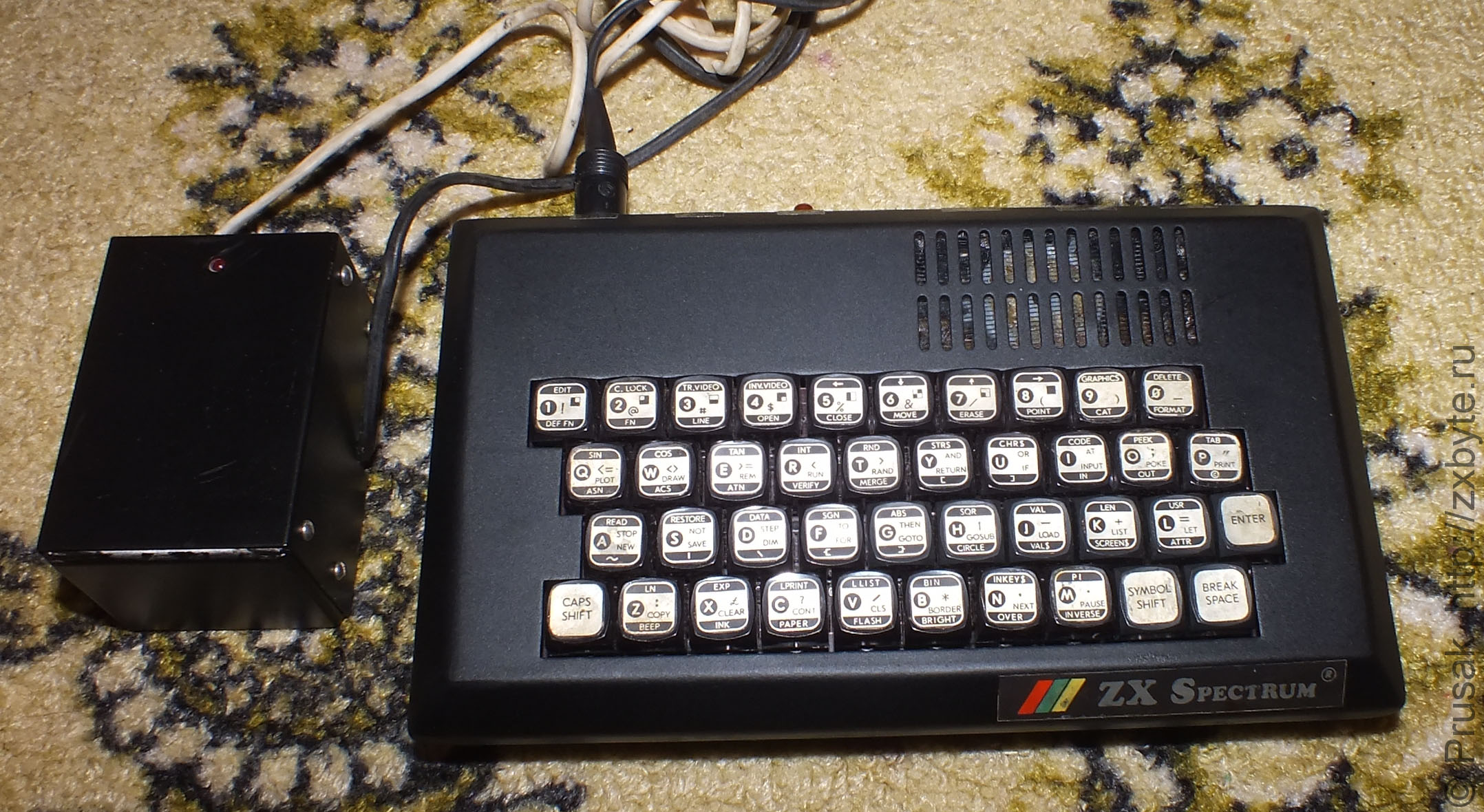

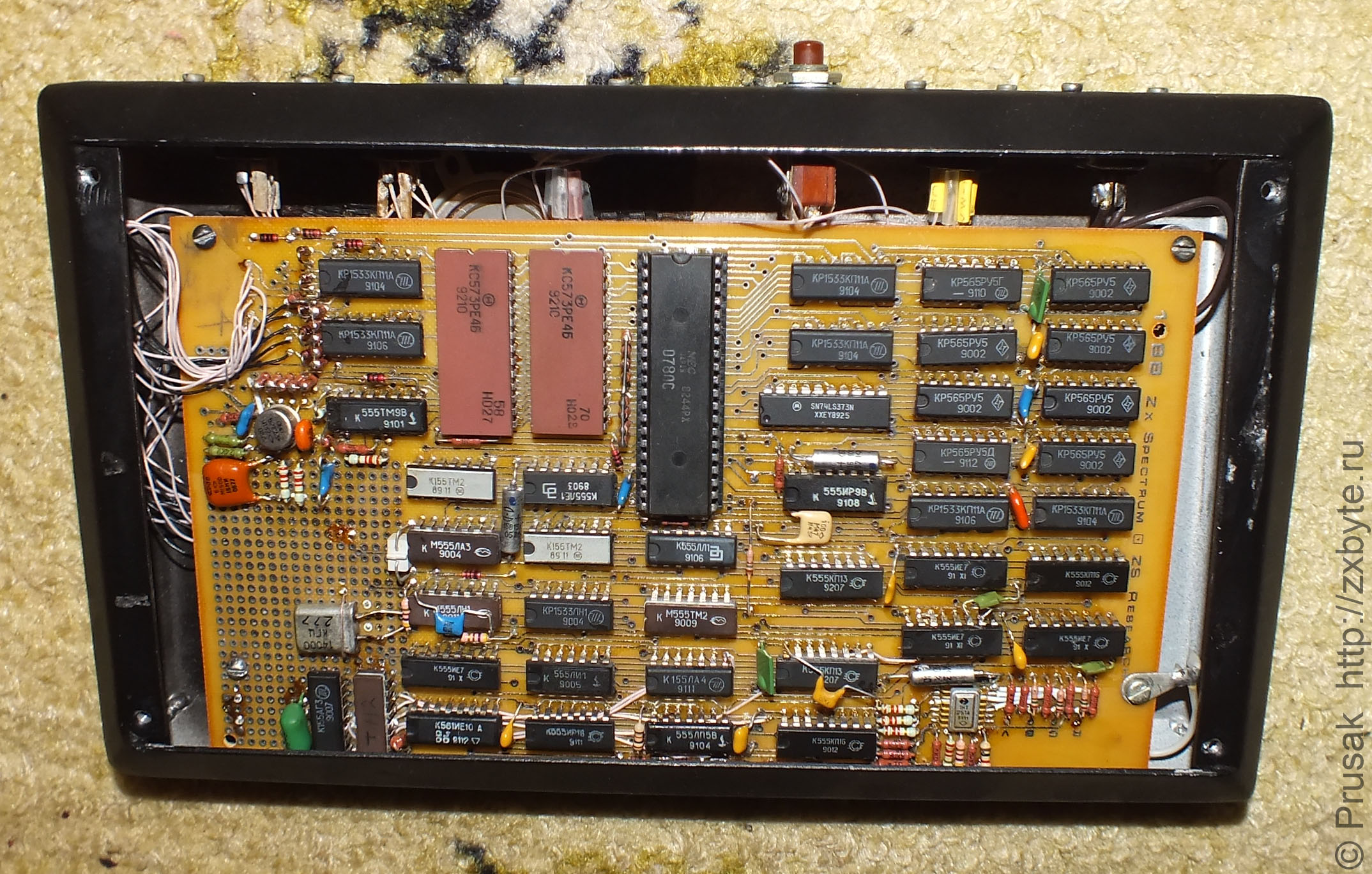

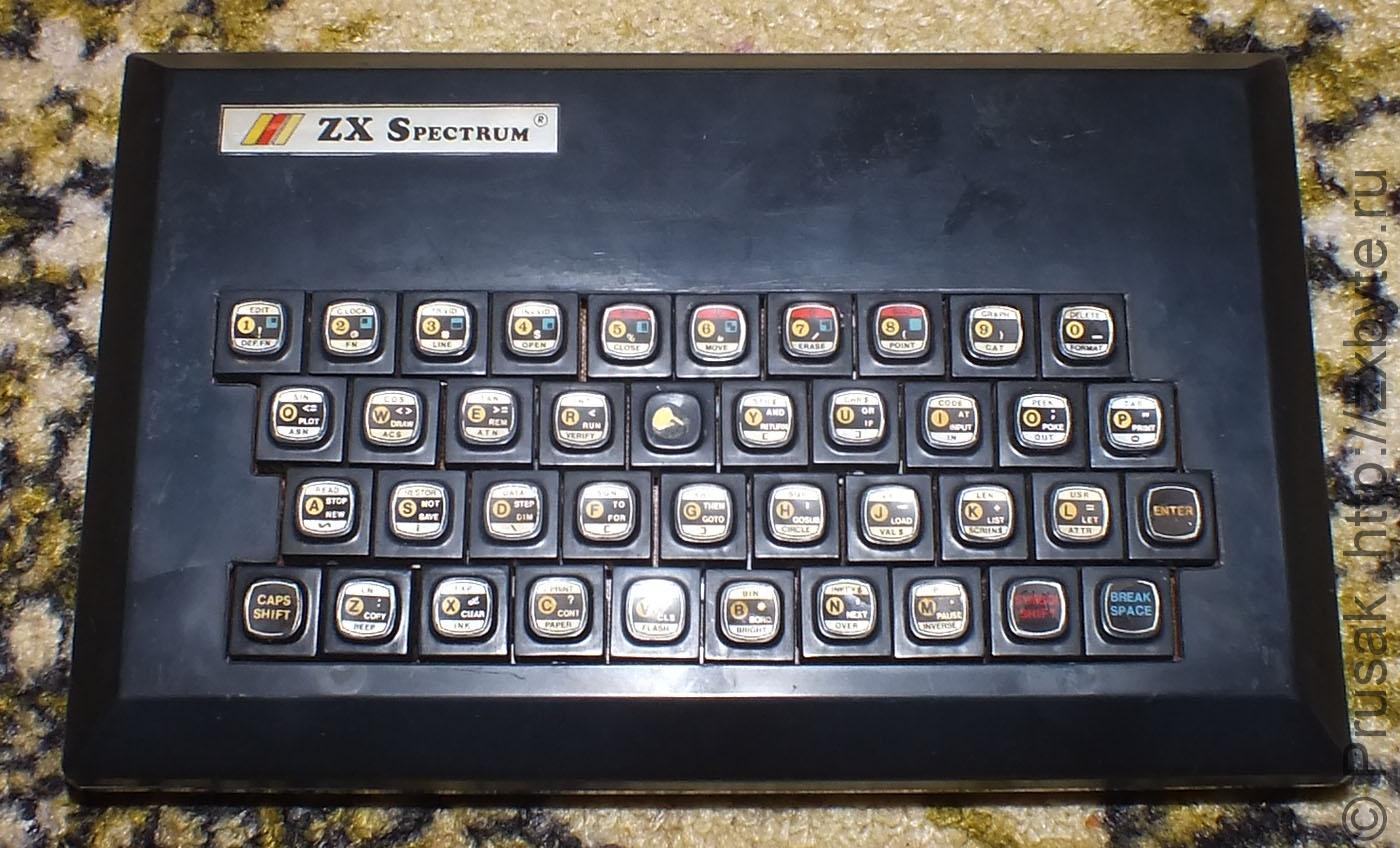

Компьютер «Ленинград» в алюминиевом корпусе
Компьютер «Ленинград» в алюминиевом корпусе
Компьютер «Ленинград» в алюминиевом корпусе
Компьютер «Ленинград» в алюминиевом корпусе
Компьютер «Ленинград» в алюминиевом корпусе

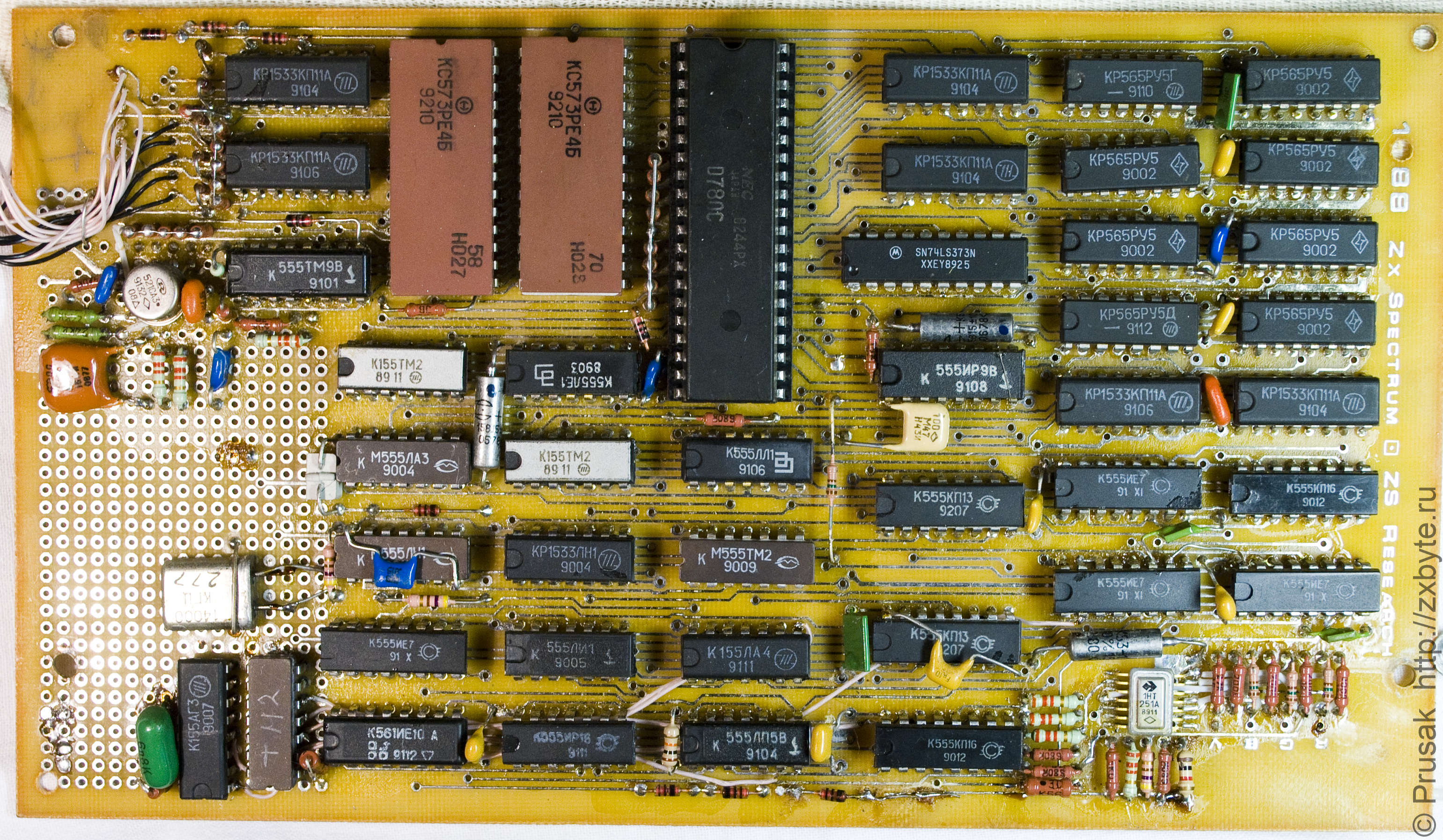

Плата крупным планом
Плата крупным планом
Плата крупным планом

Этот экземпляр хорошо сохранился и был отреставрирован. Сейчас выглядит как новый. По сравнению с предыдущим корпусом этот компьютер в сборе весит меньше, чем стальной корпус.

Третий тип корпуса - пластмассовый. С моей точки зрения самый плохой корпус:

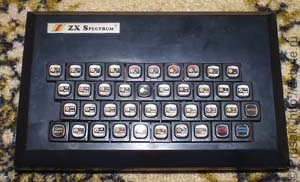

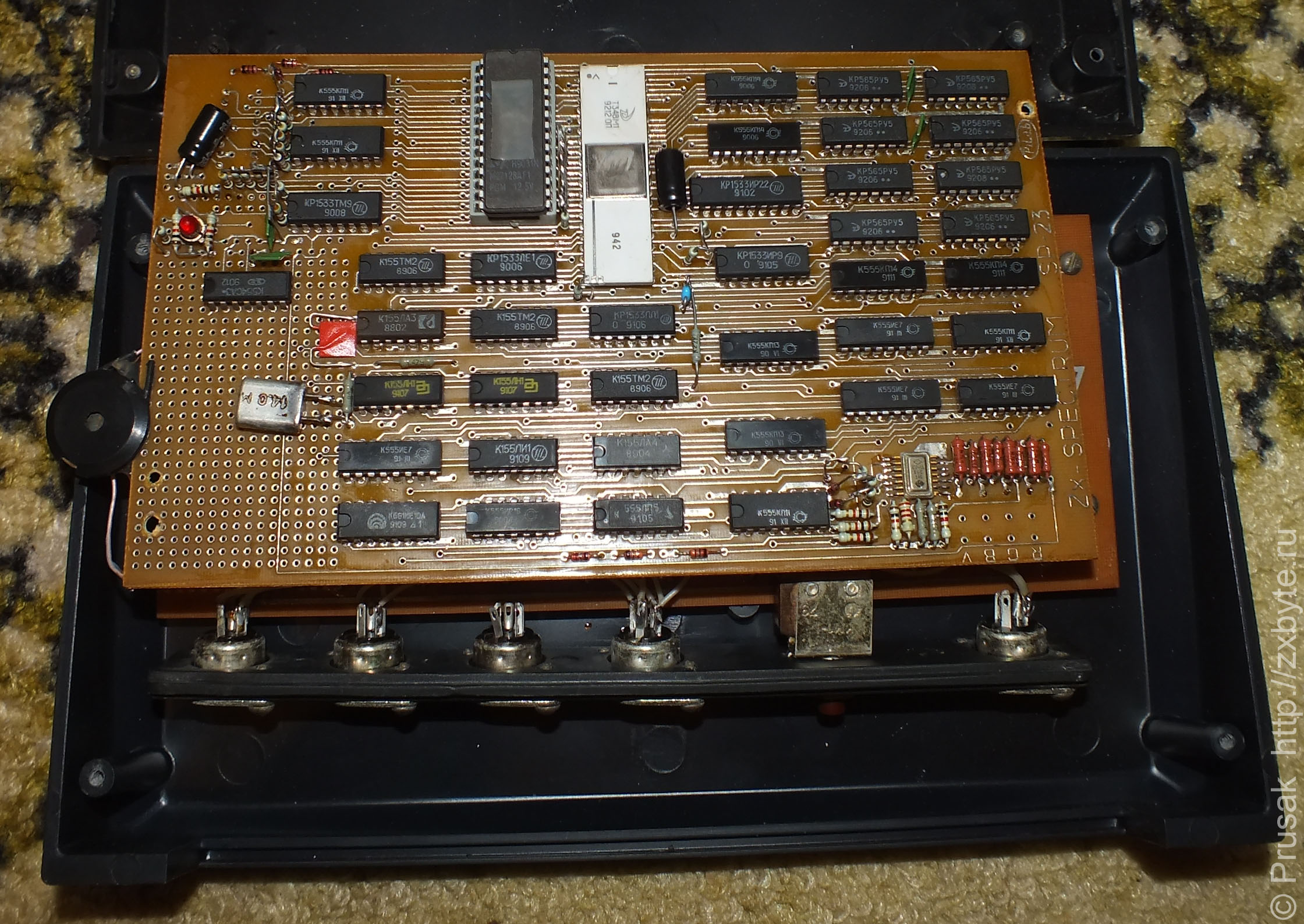

Компьютер «Ленинград» в пластмассовом корпусе
Компьютер «Ленинград» в пластмассовом корпусе
Компьютер «Ленинград» в пластмассовом корпусе
Компьютер «Ленинград» в пластмассовом корпусе
Компьютер «Ленинград» в пластмассовом корпусе

Обратите внимание на почти полное отсутствие блокировочных конденсаторов на плате. Несмотря на этот вопиющий недостаток плата замечательно проработала без сбоев у прежнего владельца добрый десяток лет.

Если покупать готовый комп душила жаба, то можно было попробовать собрать "Ленинград" самому, благо это было не так сложно. Я тоже спаял один "Ленинград" самостоятельно, когда учился на первом курсе университета. Тогда (в середине 90-х годов) можно было без проблем за смешные деньги купить на радиорынке пустую плату "Ленинграда":

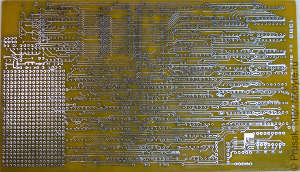

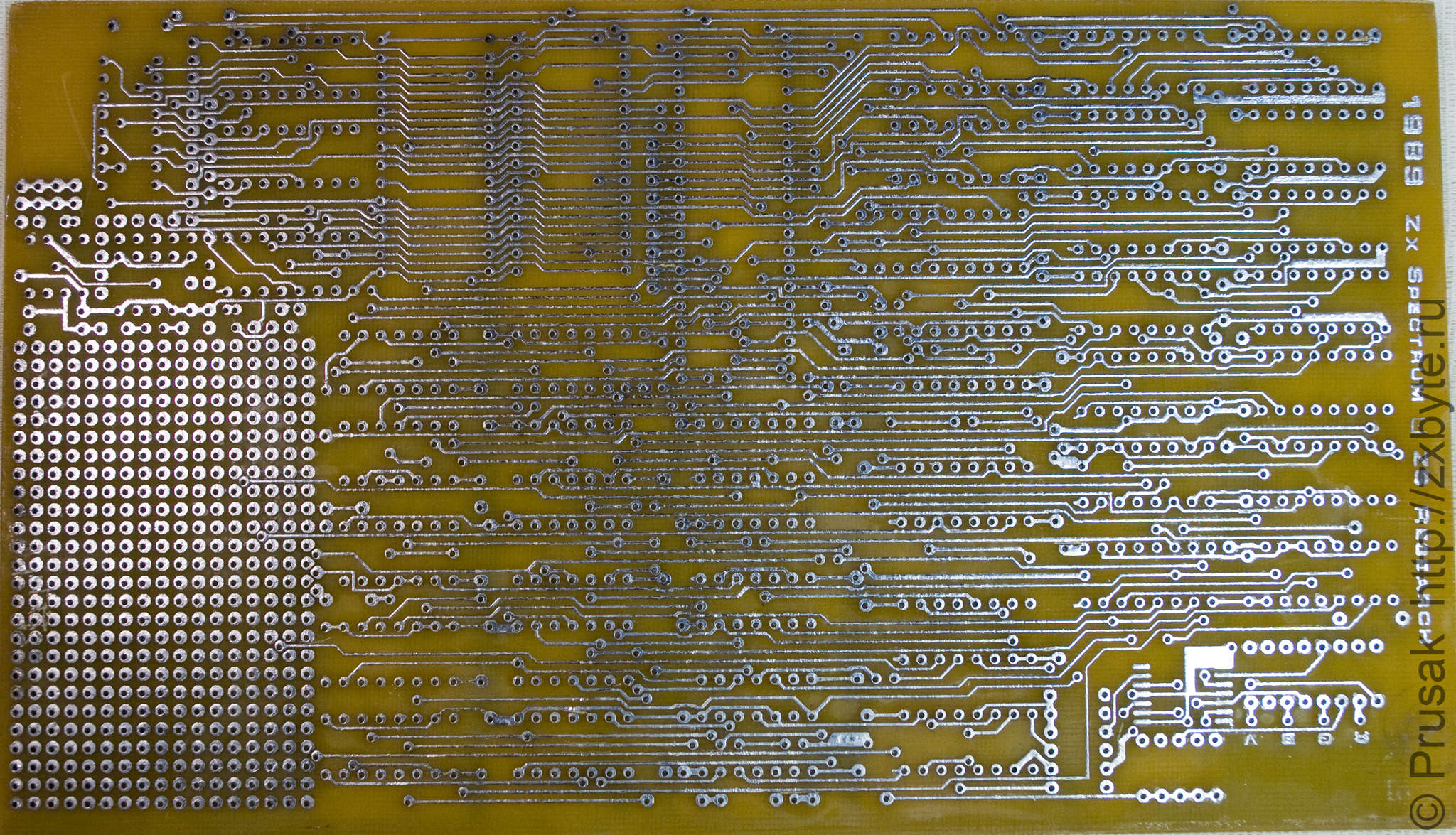

Пустая плата для сборки компьютера «Ленинград-1»
Пустая плата для сборки компьютера «Ленинград-1»
Пустая плата для сборки компьютера «Ленинград-1»

Подобные платы отличались одной особенностью - где-то в районе магнитофонного формирователя в них было замыкание шин питания +5В и GND. Если при сборке компьютера не была перерезана соответствующая перемычка, то при первом включении был велик шанс получить клубы дыма с перегоранием одной или нескольких печатных дорожек на плате в случайном месте. К счастью, я об этой особенности знал, поэтому вовремя прозвонил и ликвидировал место замыкания.

Там же на рынке продавались схемы компьютера, микросхемы, клавиатуры, корпуса. Короче, тогда был настоящий рай для сборки подобных конструкций. Кстати, о клавиатурах: в основном использовались кнопки от микрокалькуляторов:

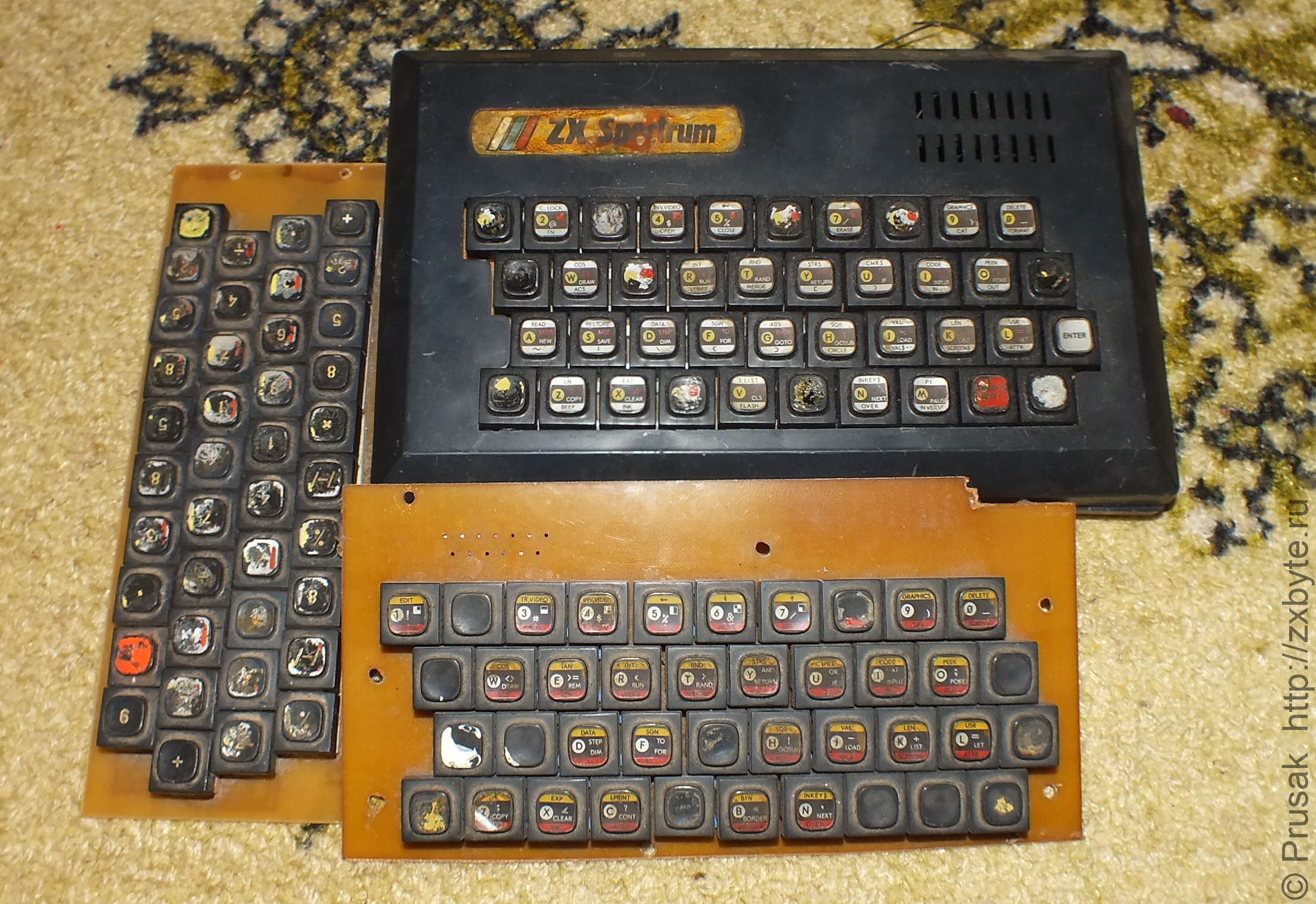

Клавиатуры для «Ленинграда»
Клавиатуры для «Ленинграда»
Клавиатуры для «Ленинграда»

На фотографии видны старые надписи на клавишах с ободранными наклейками. Это явно кнопки от какого-то калькулятора. По качеству работы и надёжности такие клавиатуры не выдерживали никакой критики. Может быть для калькуляторов такие хреновые кнопки и годятся, но для компьютера они совсем не подходят. Особенно для игр. Помню я заколебался подгибать контакты в таких кнопках, чтобы они хоть как-то работали. Пожалуй единственный положительный момент в этих кнопках - их дешевизна и доступность. Поэтому при первой же возможности я перешёл на герконовые клавиши, работа на которых была не в пример удобнее:

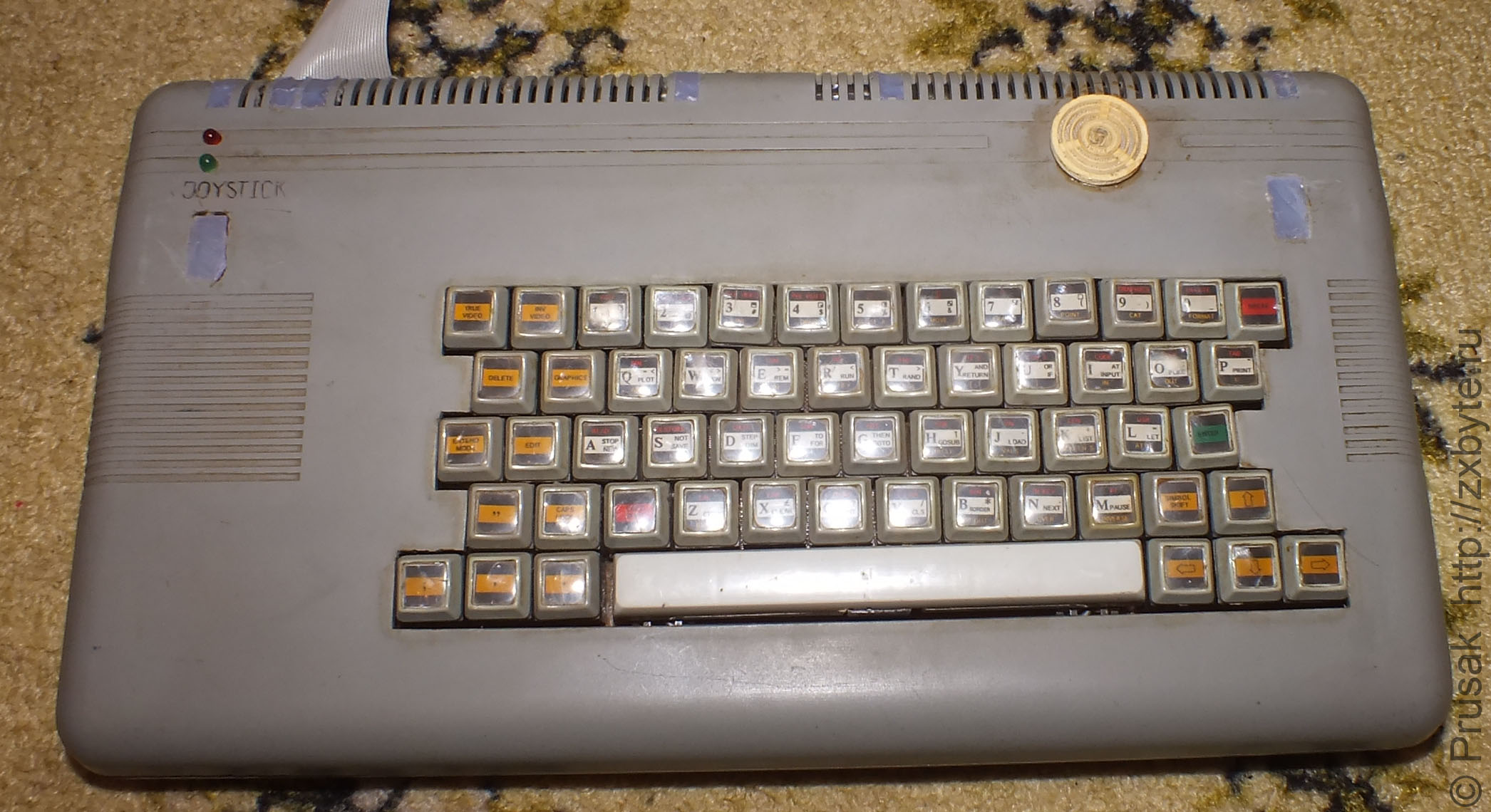

Компьютер «Ленинград» с герконовой клавитурой, контроллером дисковода и 256К памяти
Компьютер «Ленинград» с герконовой клавитурой, контроллером дисковода и 256К памяти
Компьютер «Ленинград» с герконовой клавитурой, контроллером дисковода и 256К памяти
Компьютер «Ленинград» с герконовой клавитурой, контроллером дисковода и 256К памяти
Компьютер «Ленинград» с герконовой клавитурой, контроллером дисковода и 256К памяти

Контроллер дисковода - C-48, на те времена довольно распространённый в Минске.

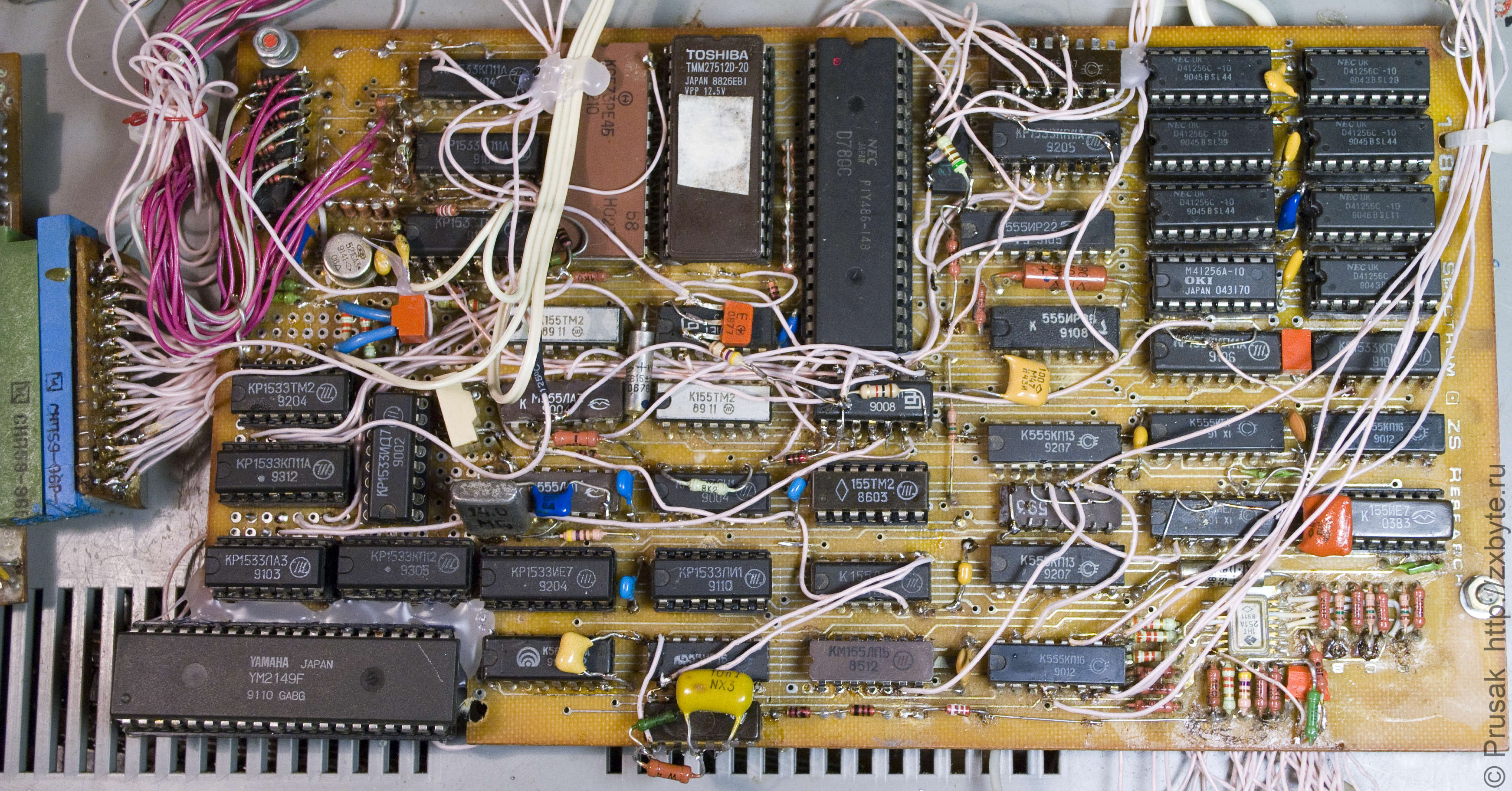

Плата компьютера крупным планом
Плата компьютера крупным планом
Плата компьютера крупным планом

Эта клавиатура с корпусом сохранилась до сих пор, и при первой же возможности я поставил в этот корпус "Ленинград-1" с доработками (на фотографии он самый).


Ещё одна плата "Ленинград-1":

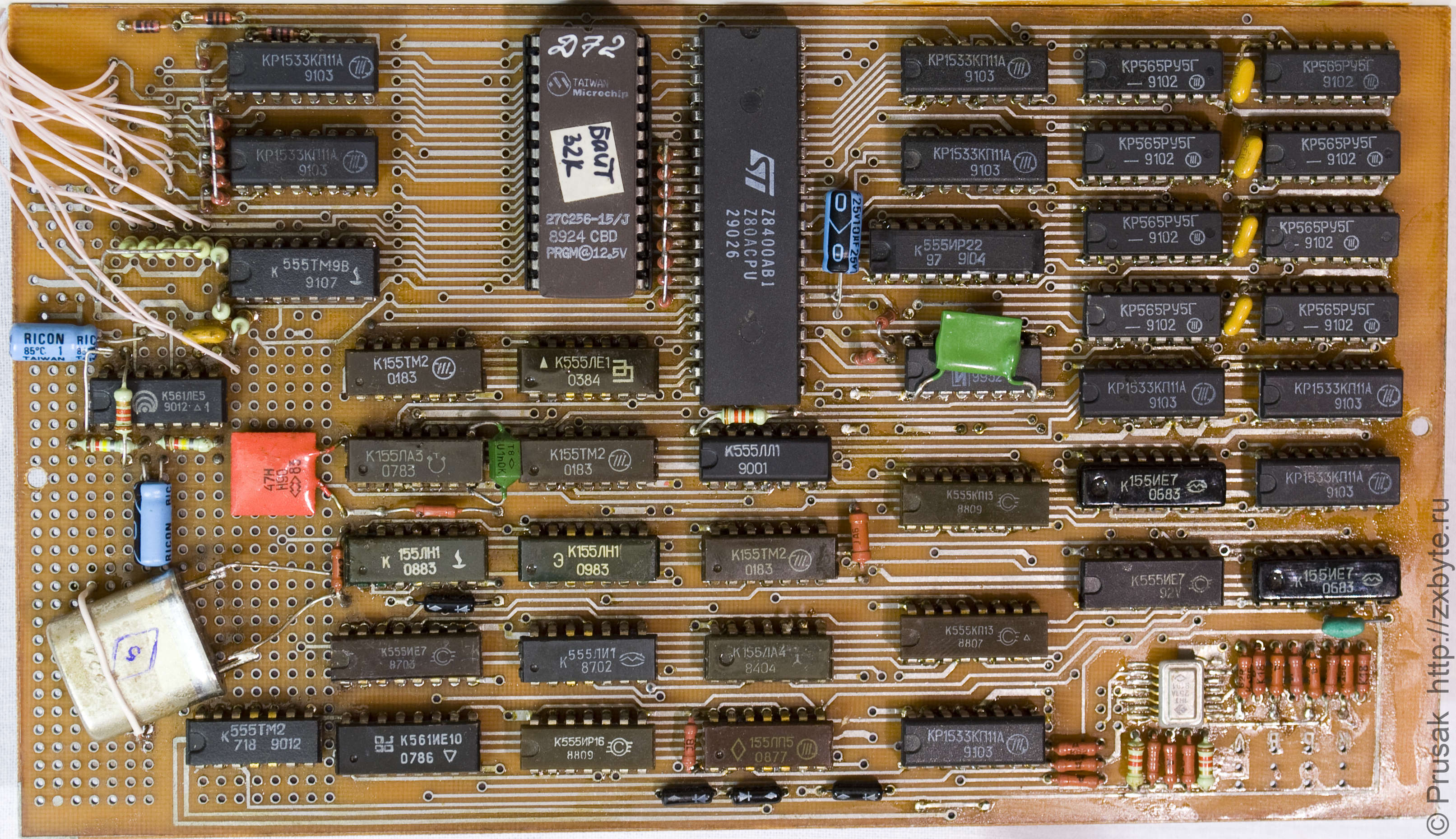

«Ленинград-1»
«Ленинград-1»
«Ленинград-1»

Здесь уже сделана доработка для введения импульса гашения на микросхеме К555ТМ2 (в левом нижнем углу платы). Все необходимые проводники для этой доработки уже разведены на плате. Однако, к большому сожалению, разведены с ошибкой, поэтому доработка неработоспособна. Также заслуживает внимания магнитофонный формирователь на К561ЛЕ5.

И ещё один "Ленинград-1":

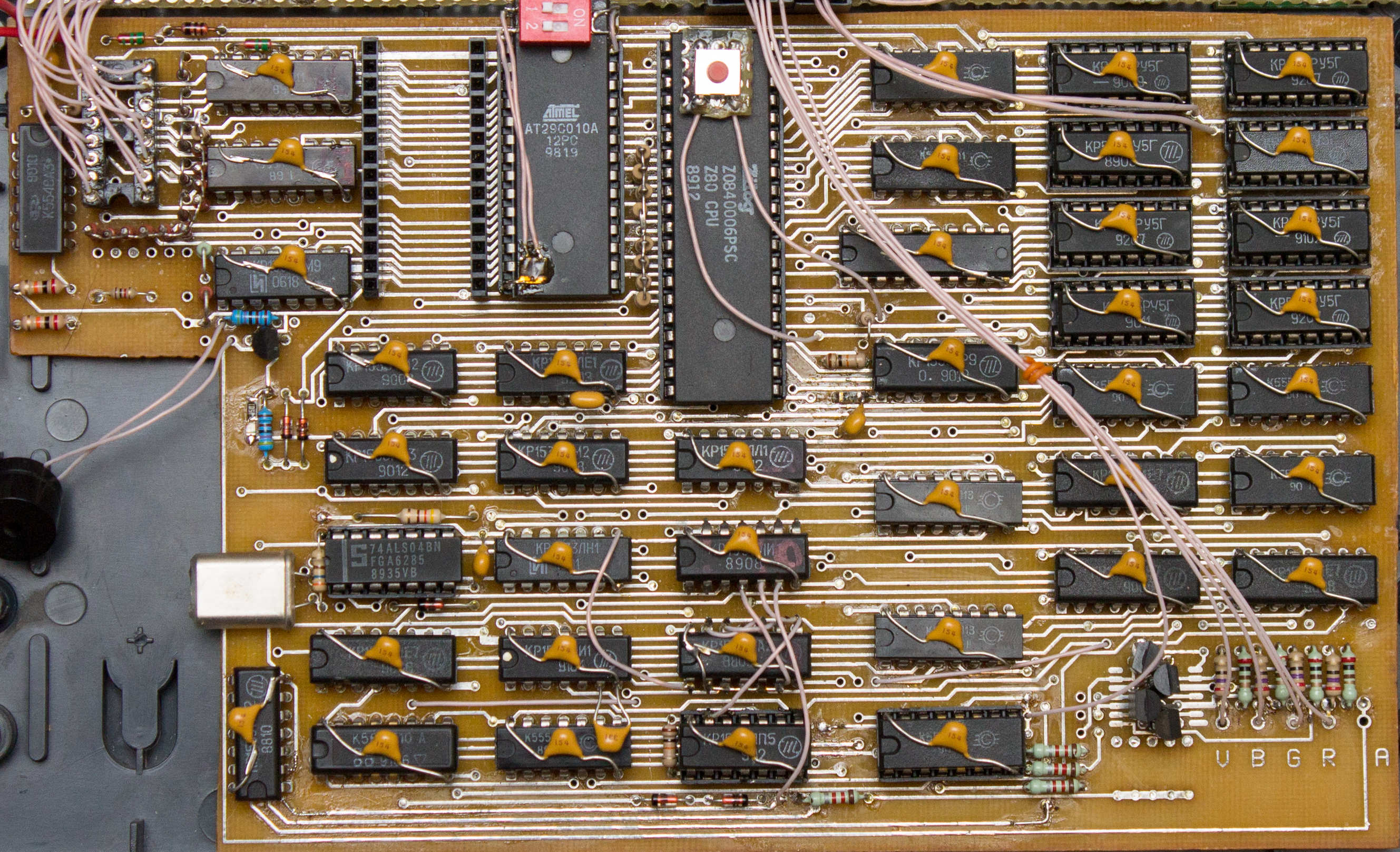

Компьютер «Ленинград-1»
Компьютер «Ленинград-1»
Компьютер «Ленинград-1»

Эта плата тоже имеет "на борту" одну лишнюю микросхему ТМ2 для доработки (введение импульса гашения).

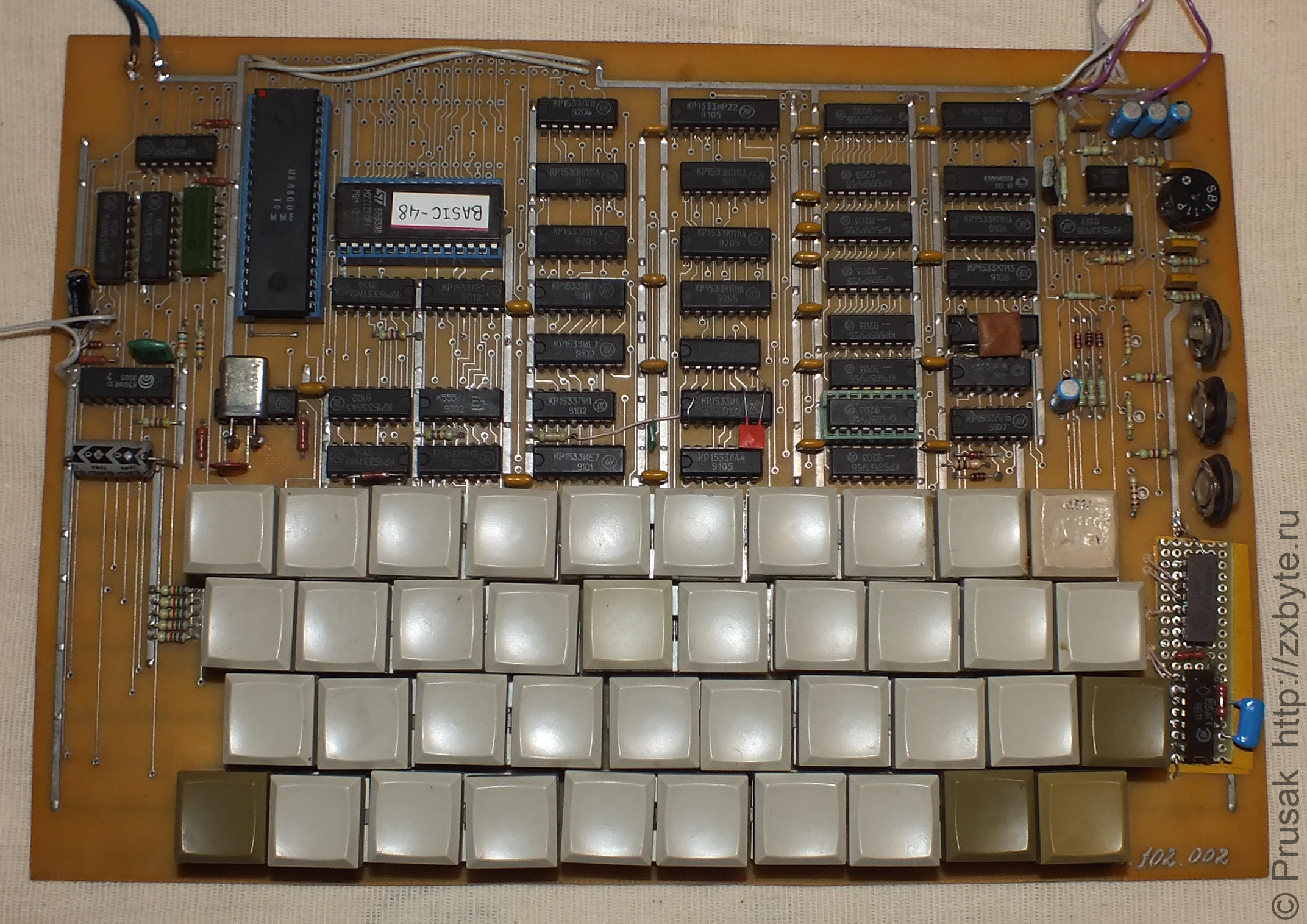

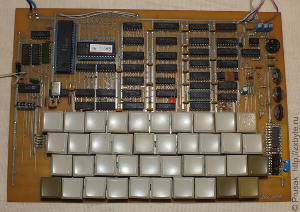

Компьютер «Ленинград-1» со встроенной клавиатурой и системным разъёмом
Компьютер «Ленинград-1» со встроенной клавиатурой и системным разъёмом
Компьютер «Ленинград-1» со встроенной клавиатурой и системным разъёмом

Оказывается были и такие "Ленинграды" - со встроенной клавиатурой и системным разъёмом. Схема этого "Ленинграда" почти полностью совпадает с канонiчной схемой. Исключение составляют магнитофонный вход, выход на бипер и видеовыход. Дешифрация порта #FE в этом клоне исправлена по сравнению с оригинальным "Ленинградом" - порт адресуется по A0=0, в отличие от оригинала, где вывод значения в любой порт вызовет срабатывание порта #FE. Плату я запустил. На фотографии платы в правом нижнем углу на макетке сделана доработка для подключения к PAL-кодеру.

Плата вообще сделана хорошо - грамотная разводка питания, места для блокировочных конденсаторов. Мне понравилось.

К сожалению не удалось опознать как называется этот клон (в смысле заводская марка компьютера). На плате нашлась одна единственная надпись - ЛС10.102.002.


Как всякий простой компьютер "Ленинград" не лишён всяческих недоработок. Об их устранении вы можете прочесть в статьях по доработке этого клона ZX-Spectrum.

Всякая всячина для скачивания

Схема компьютера "Ленинград-1"Эту схему я чертил очень давно со схемы из книги "Практические советы пользователю компьютера ZX-Spectrum"
Расширение памяти компьютера "Ленинград-1" до 256КСхема проверенная. По ней я делал расширение памяти одному из своих "Ленинградов"
Руководство по эксплуатации компьютера "Ленинград-1"Такое руководство было с моим первым компьютером
Статьи с описанием различных доработок компьютера "Ленинград"Статьи из журналов "Радиолюбитель"
Подборка материалов по расширению памяти компьютера "Ленинград-1" до 128КСтатьи из ZX-Ревю и других изданий
Наклейки на клавиатуру "Ленинграда"
svg-файл с наклейками на клавиатуру для "Ленинград-1"Автор: Guntars Strogonovs
ZX-Spectrum. Практические советы пользователю компьютера (НПЦ "Тинопос", Новополоцк, 1992)Описание сборки, настройки компьютеров Pentagon-48 и Ленинград-1, а также их доработок и дополнительной самодельной периферии
