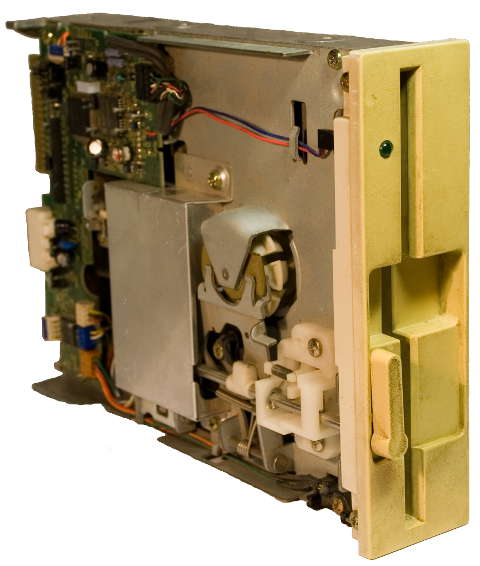

Panasonic JU-475-3

1,2Мб HD дисковод с возможностью переключения в режим DD.

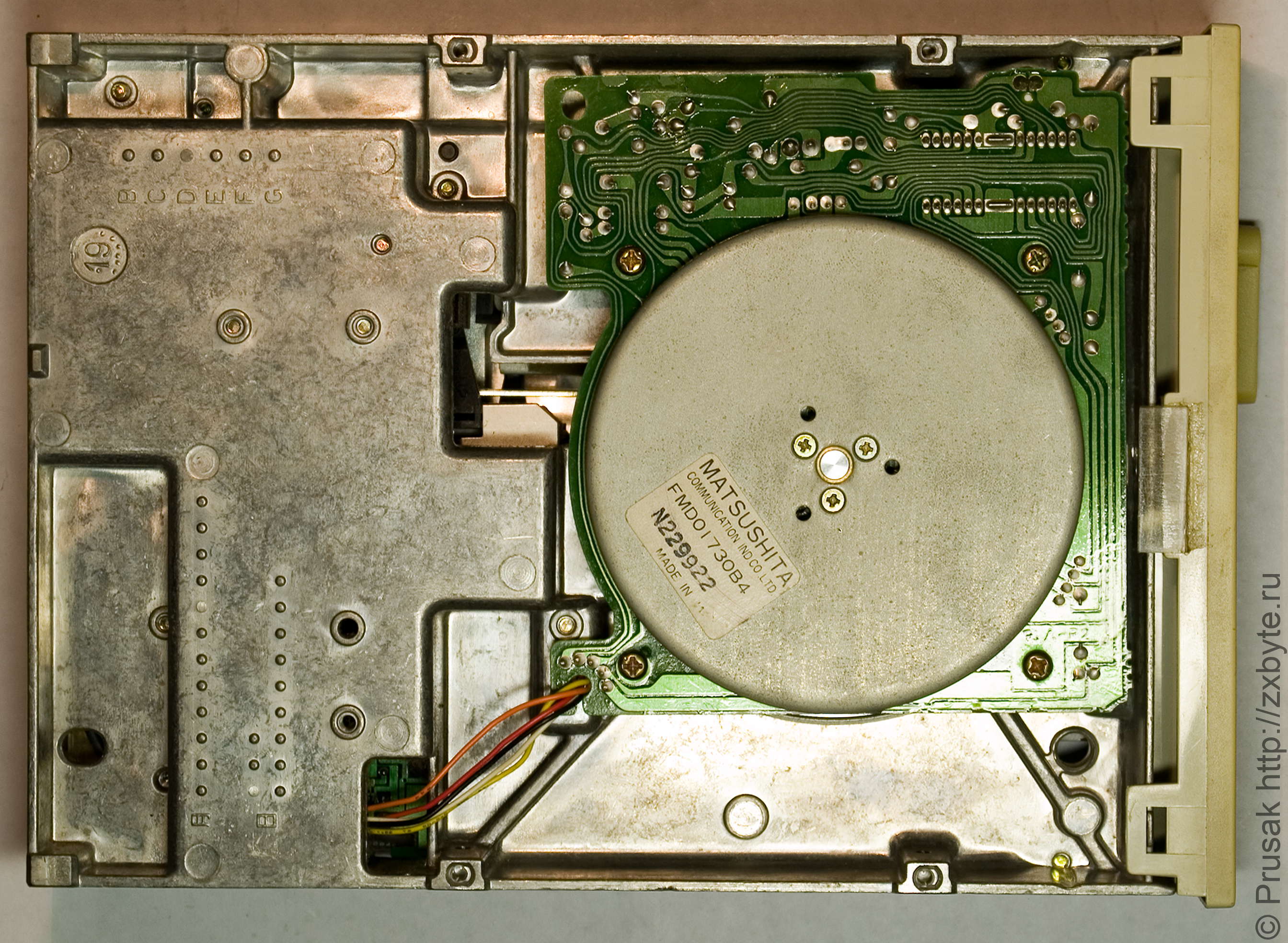

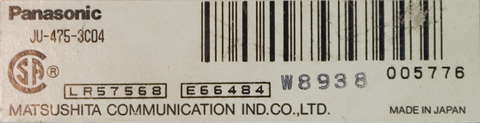

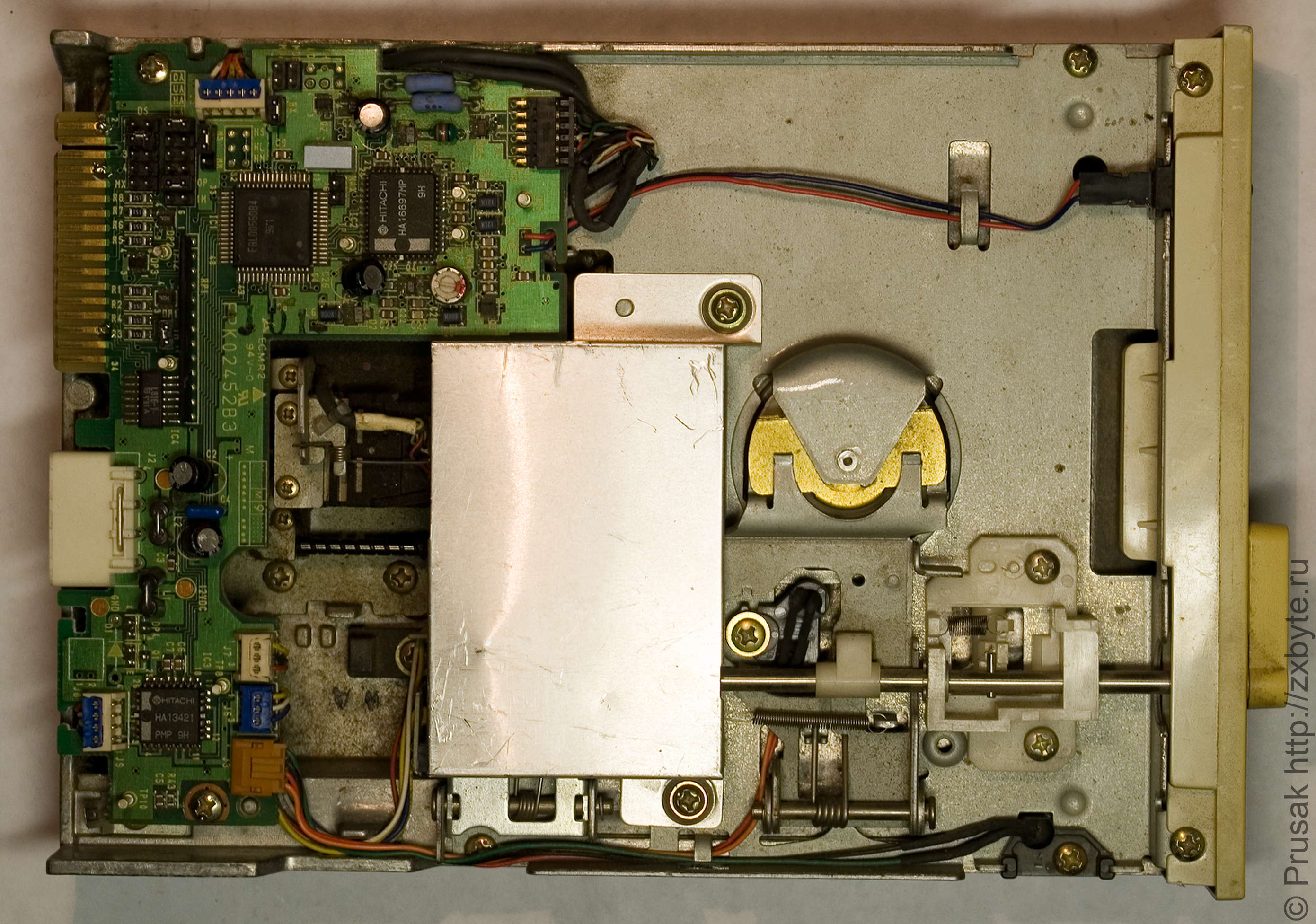

Фотогалерея

Panasonic JU-475-3

Panasonic JU-475-3

Panasonic JU-475-3
Panasonic JU-475-3
Panasonic JU-475-3
Panasonic JU-475-3

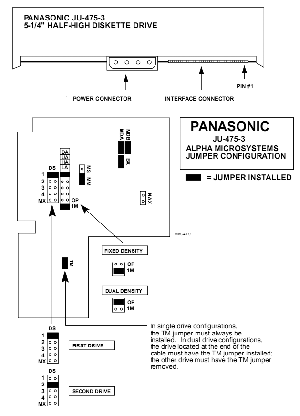

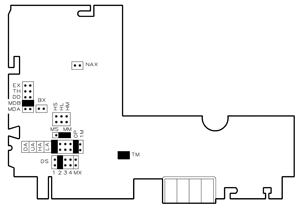

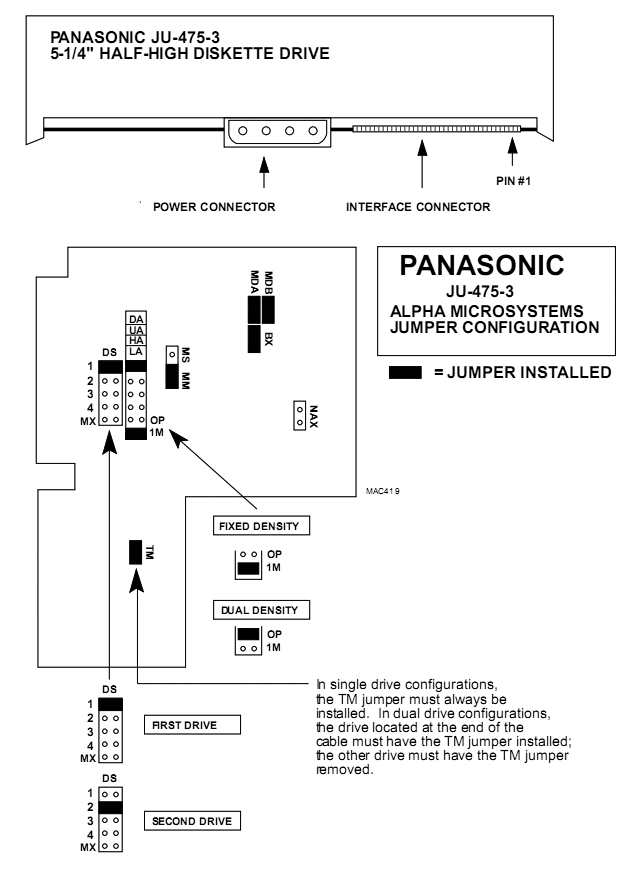

Перемычки на плате дисковода
Перемычки на плате дисковода

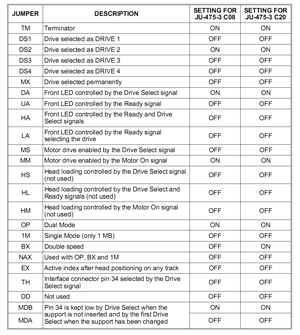

Описание перемычек
Описание перемычек

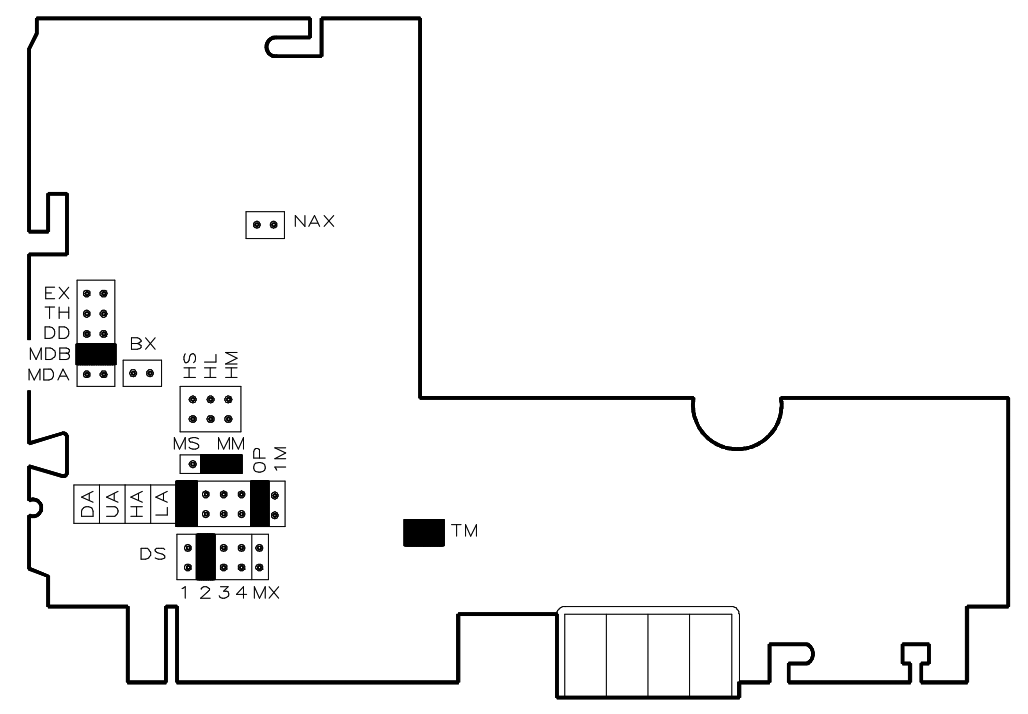

Перемычки на плате дисковода

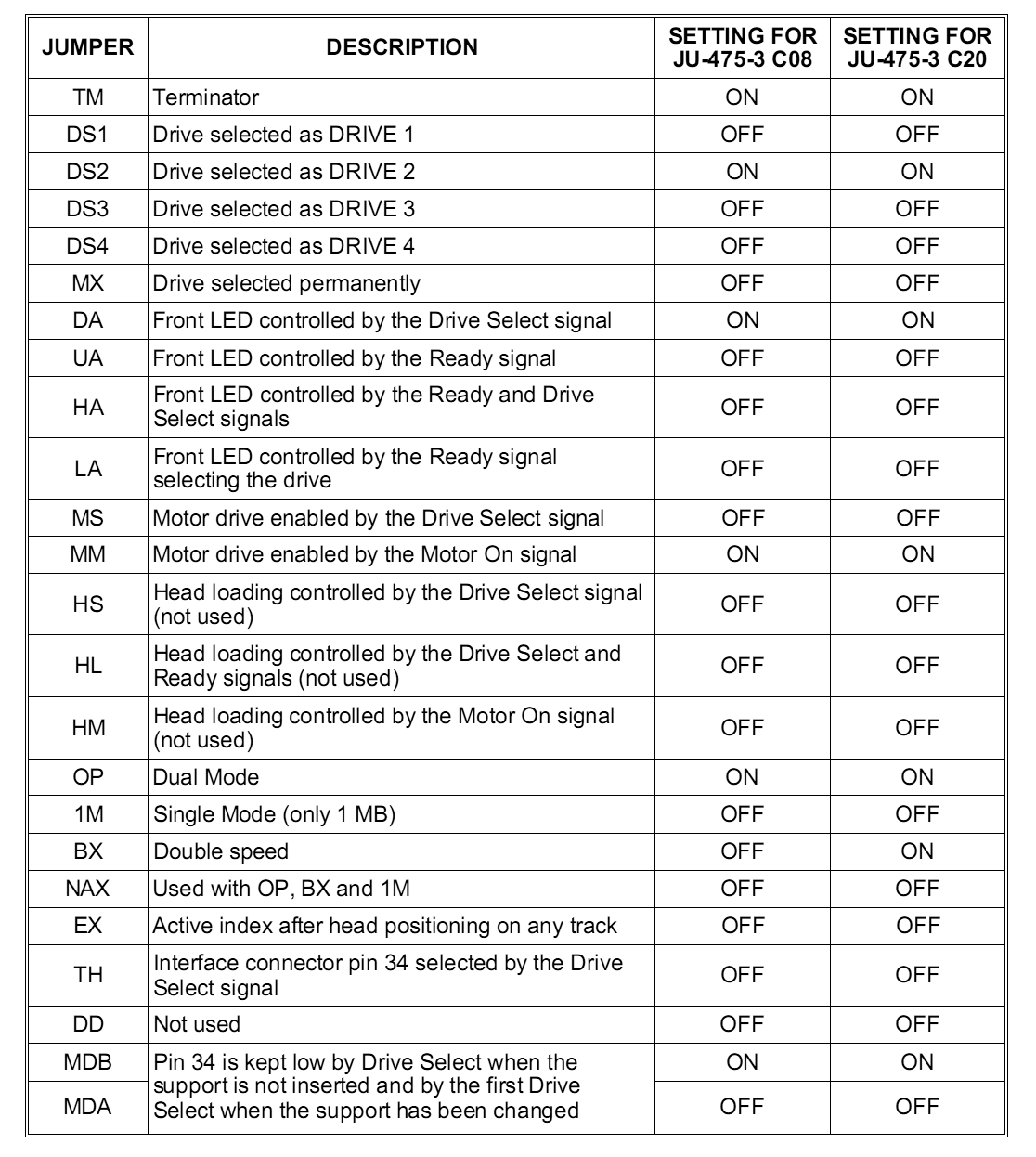

Описание перемычек

Ещё один вариант описания перемычек из другого источника:

Для переключения в режим DD важны две перемычки - BX и 1M.
Установкой перемычки BX задаётся скорость вращения диска для режима DD (300 об/мин). При снятой перемычке дисковод работает как "чистый" HD.
Перемычка 1M работает следующим образом: если она замкнута, то контакт 2 интерфейсного разъёма замыкается на общий провод, и дисковод работает только в режиме DD.
Если же перемычка снята, то на появляется возможность управлять режимом работы дисковода логическим уровнем сигнала на контакте 2 интерфейсного разъёма. Лог.1 включает режим HD. Лог.0 включает режим DD.

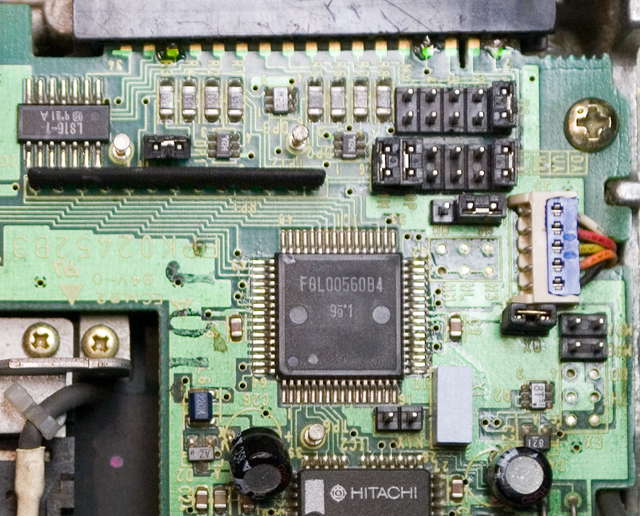

Итого для использования дисковода на ZX-Spectrum необходимо установить обе перемычки BX и 1M. Назначение остальных перемычек понятно из описания. Сами перемычки могут быть выставлены, например, как на фото ниже (дисковод при этом выставлен как Drive A):

Установка перемычек на Panasonic JU-475-3 для работы с ZX-Spectrum
