Магнитофон "Беларусь М-322С"

Магнитофон уже с новым дизайном - новый корпус, более "зализанный", более лёгкий, чем модели М-310С и М-410С.

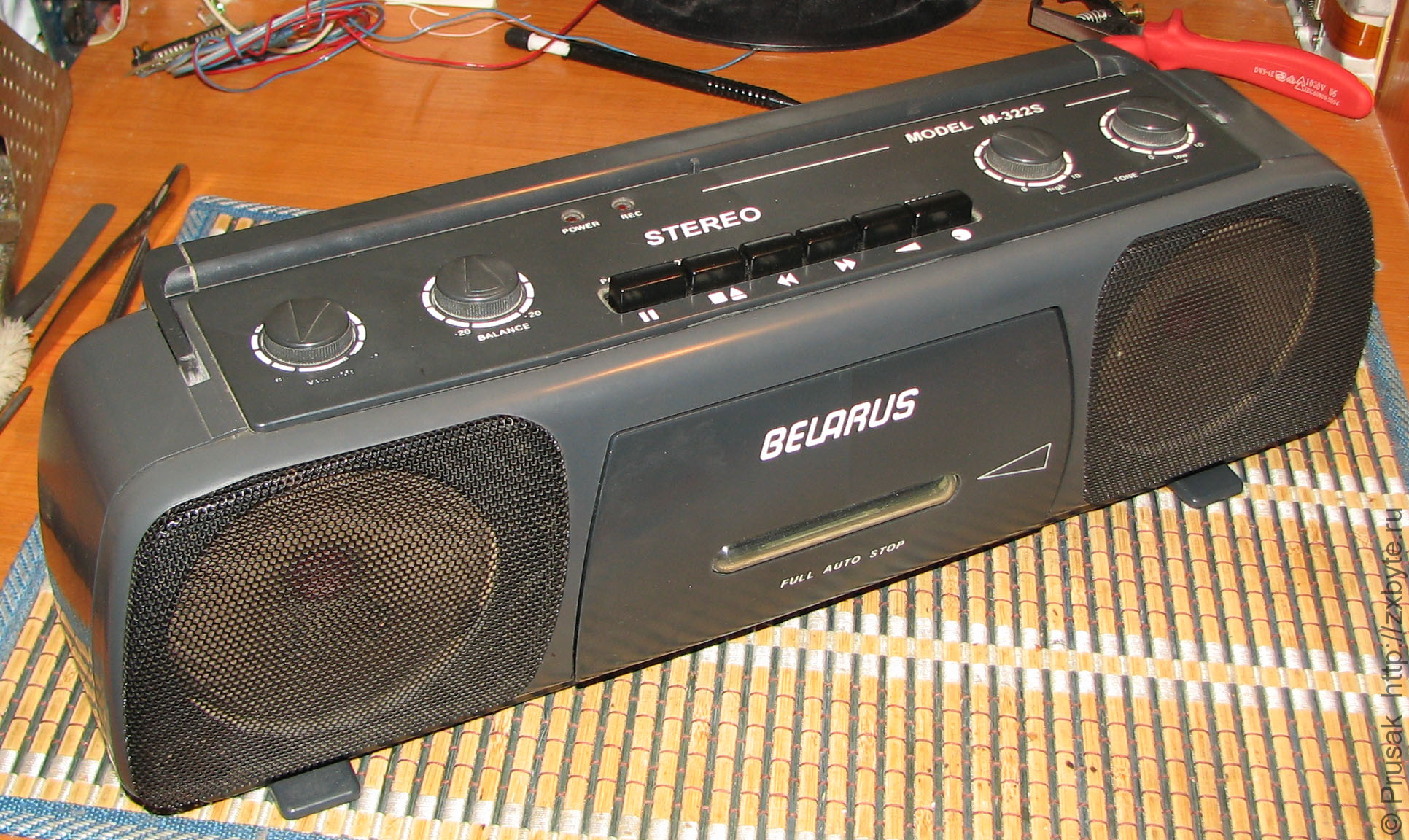

Беларусь М-322С, вид спереди
Беларусь М-322С, вид спереди

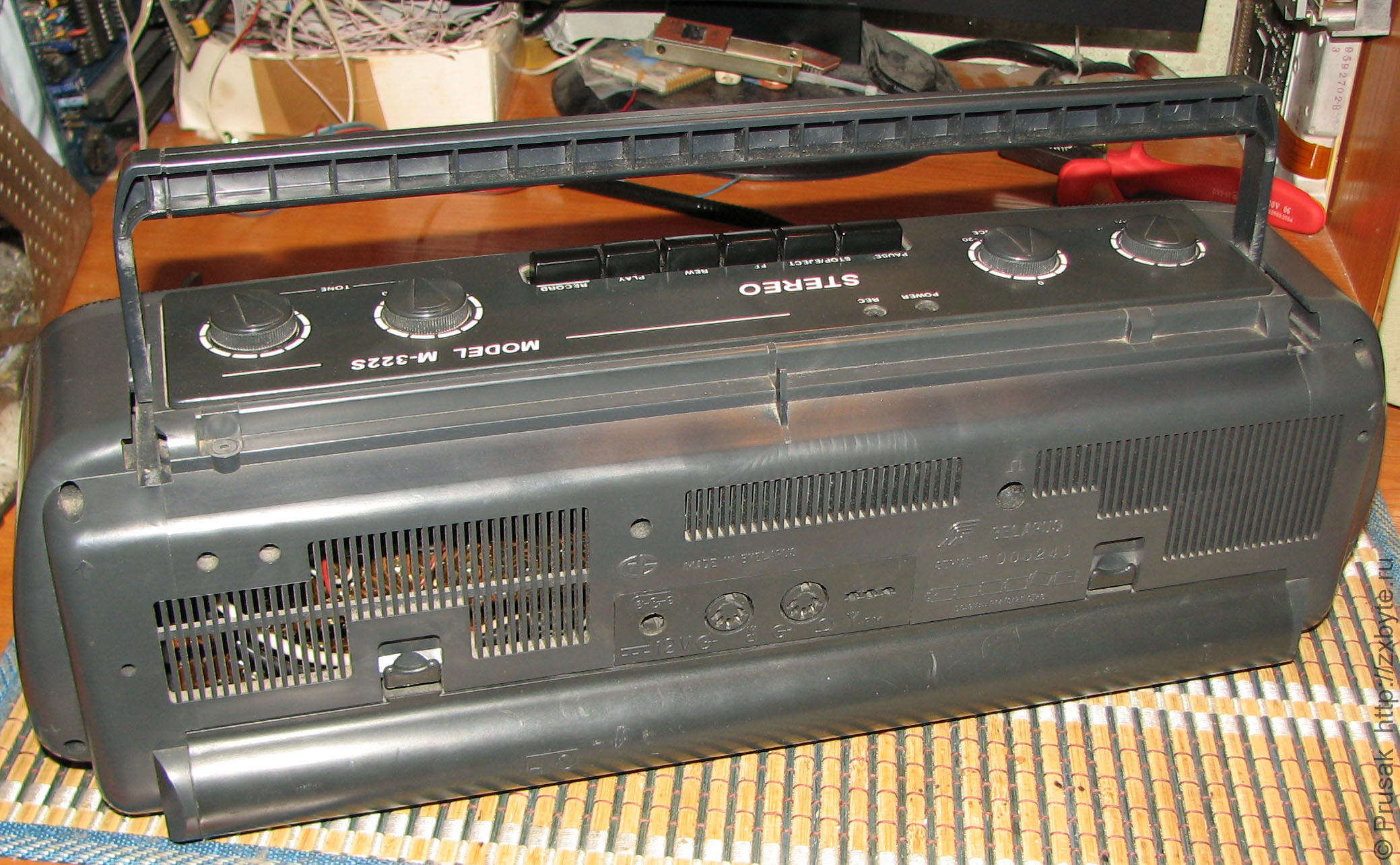

Беларусь М-322С, вид сзади
Беларусь М-322С, вид сзади
Беларусь М-322С, вид спереди
Беларусь М-322С, вид сзади

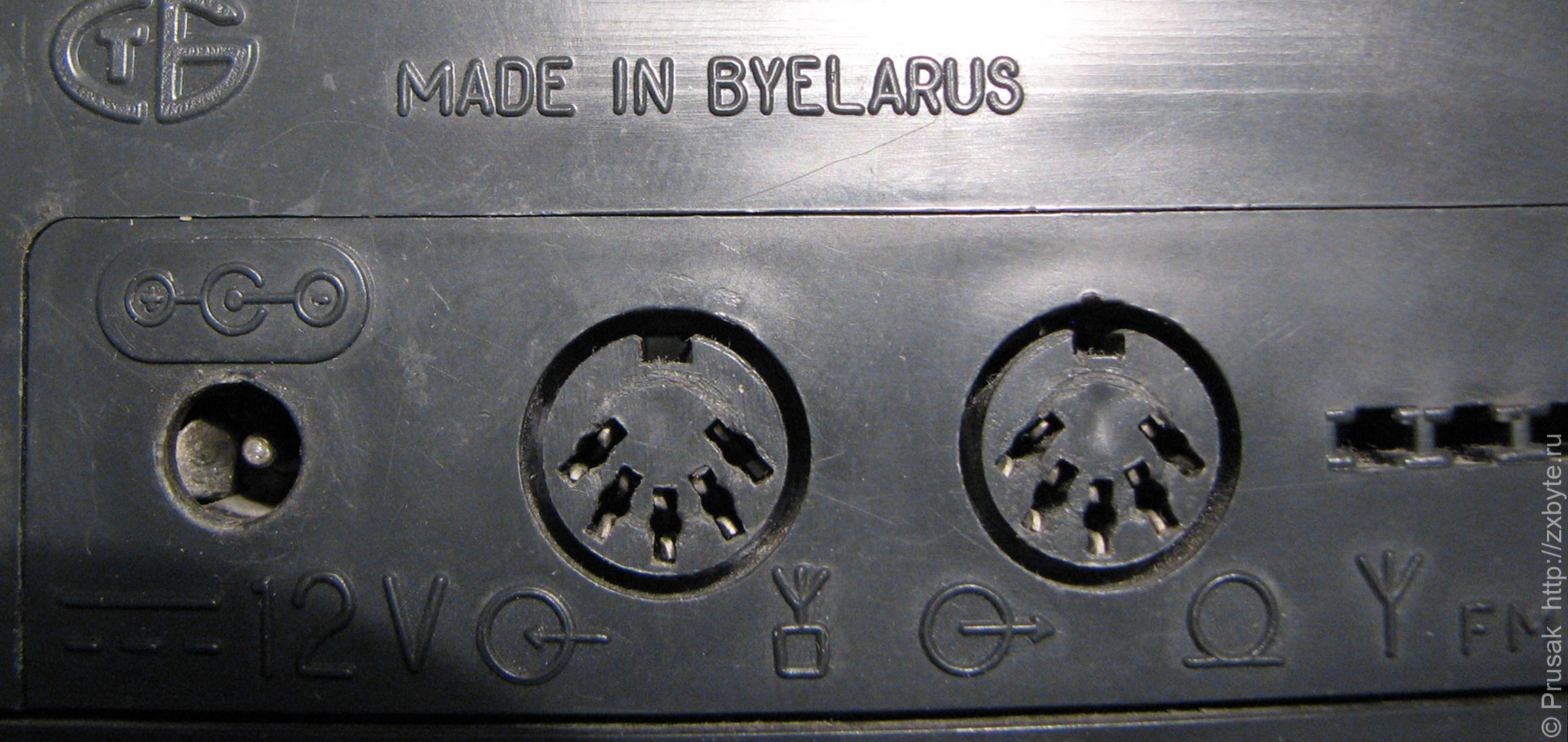

Все надписи сделаны на английском. Впечатляет надпись "MADE IN BYELARUS" :)

Надпись ″MADE IN BYELARUS″
Надпись ″MADE IN BYELARUS″
Надпись ″MADE IN BYELARUS″

Видно, что корпус магнитофона универсальный - похоже, что в этом же корпусе выпускались и магнитолы, потому что на фотографии выше видны отверстия антенного разъёма, а также в корпусе есть закрытые заглушками отверстия под дополнительные кнопки:

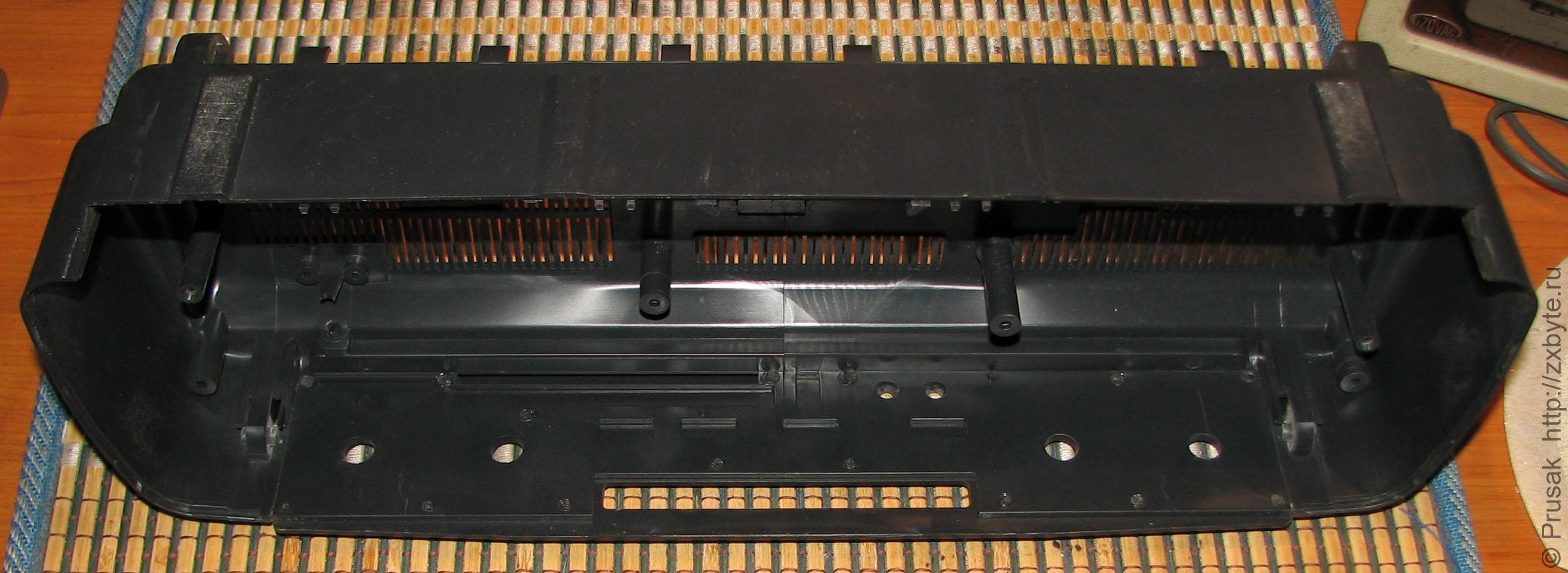

Корпус магнитофона Беларусь М-322С (перевёрнут вверх ногами)
Корпус магнитофона Беларусь М-322С (перевёрнут вверх ногами)
Корпус магнитофона Беларусь М-322С (перевёрнут вверх ногами)

Компоновка корпуса такая же, как у других магнитофонов семейства "Беларусь" - магнитофон свободно раскладывается на три части:

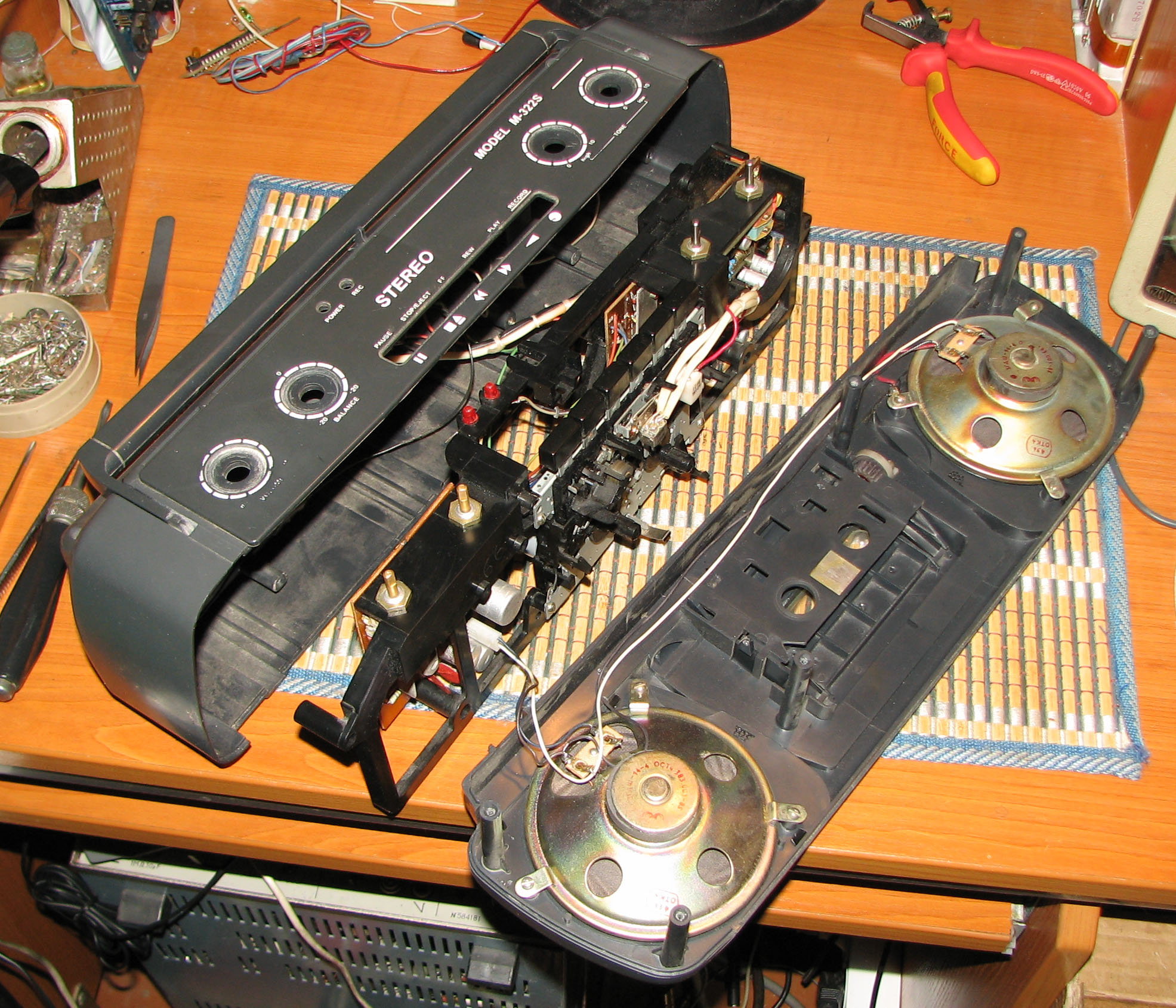

Магнитофон Беларусь М-322С в разобранном виде
Магнитофон Беларусь М-322С в разобранном виде
Магнитофон Беларусь М-322С в разобранном виде

Кассетоприёмник открывается не тросиком, а рычагом лентопротяжного механизма, таким образом переднюю панель можно сводобно снимать. Включение режима записи делается, как и прежде, тросиком.

Платы и лентопротяжный механизм располагаются на одной рамке.

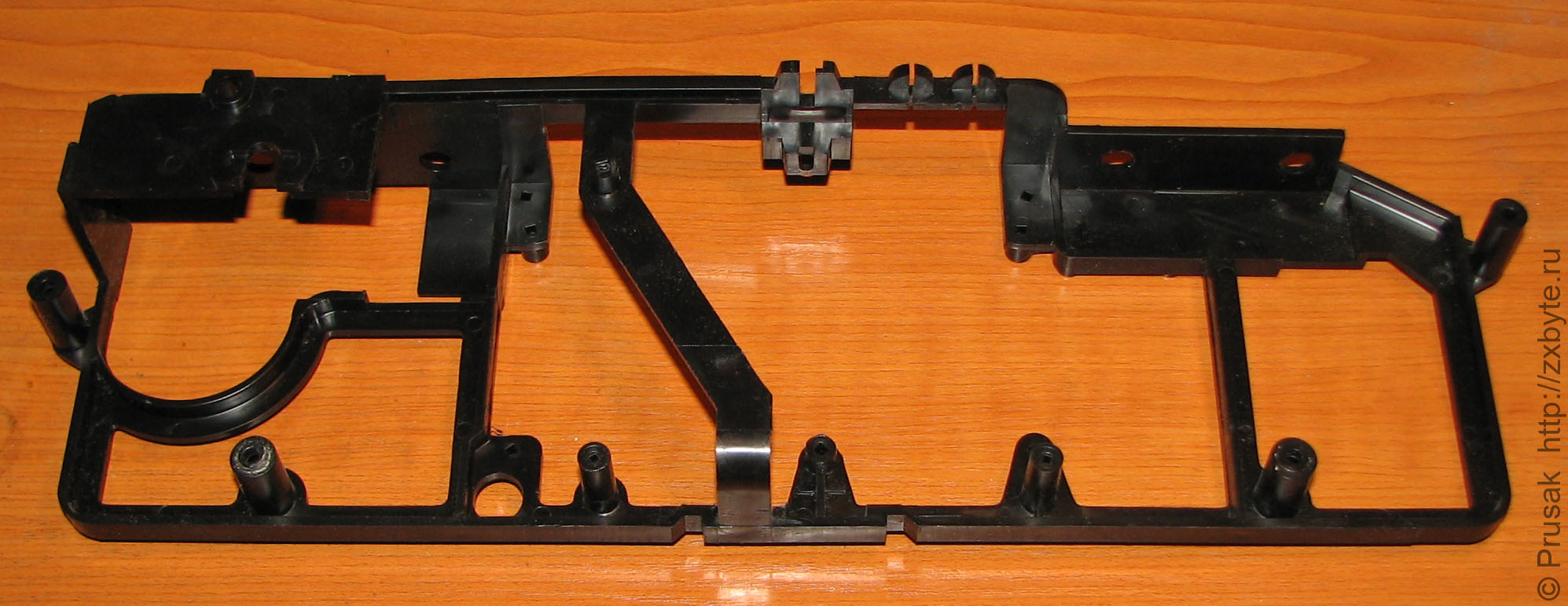

Несущая рамка магнитофона Беларусь М-322С
Несущая рамка магнитофона Беларусь М-322С
Несущая рамка магнитофона Беларусь М-322С

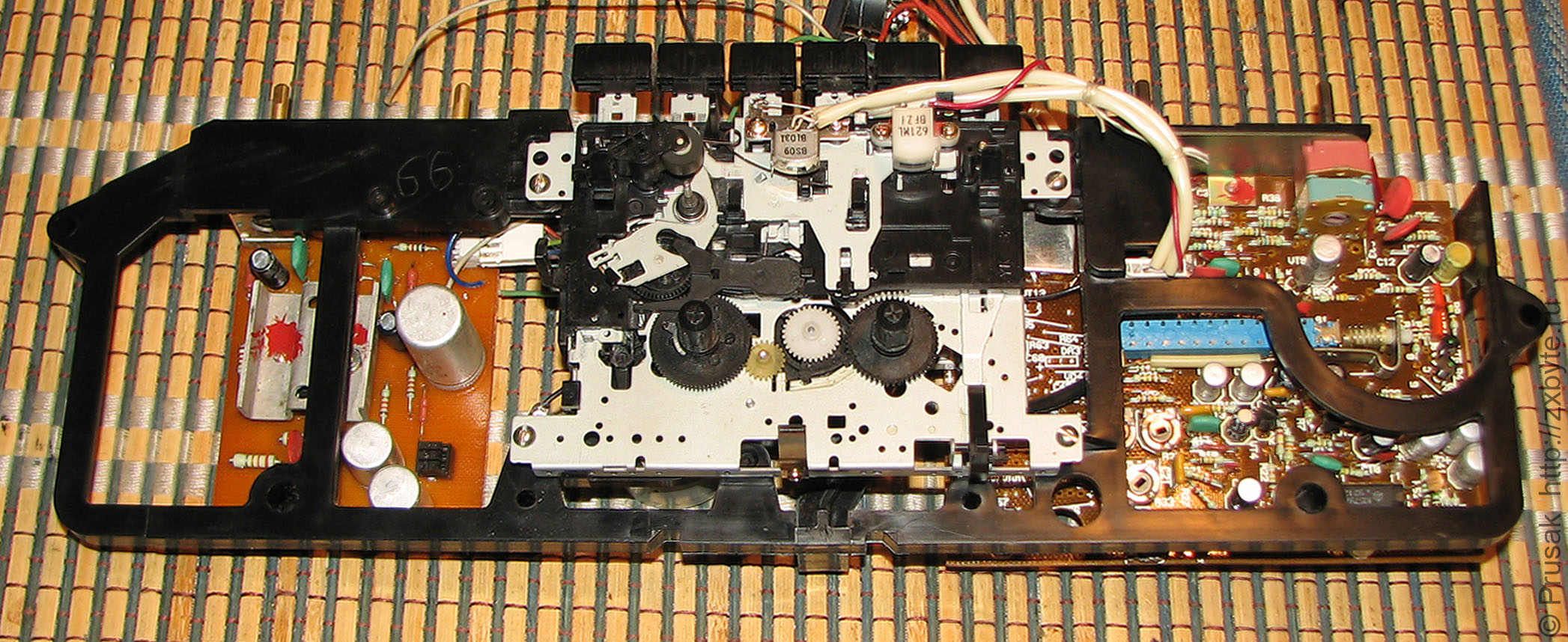

Несущая рамка магнитофона Беларусь М-322С в сборе
Несущая рамка магнитофона Беларусь М-322С в сборе
Несущая рамка магнитофона Беларусь М-322С в сборе

Лентопротяжный механизм в этой модели уже не собственного производства, а китайский:

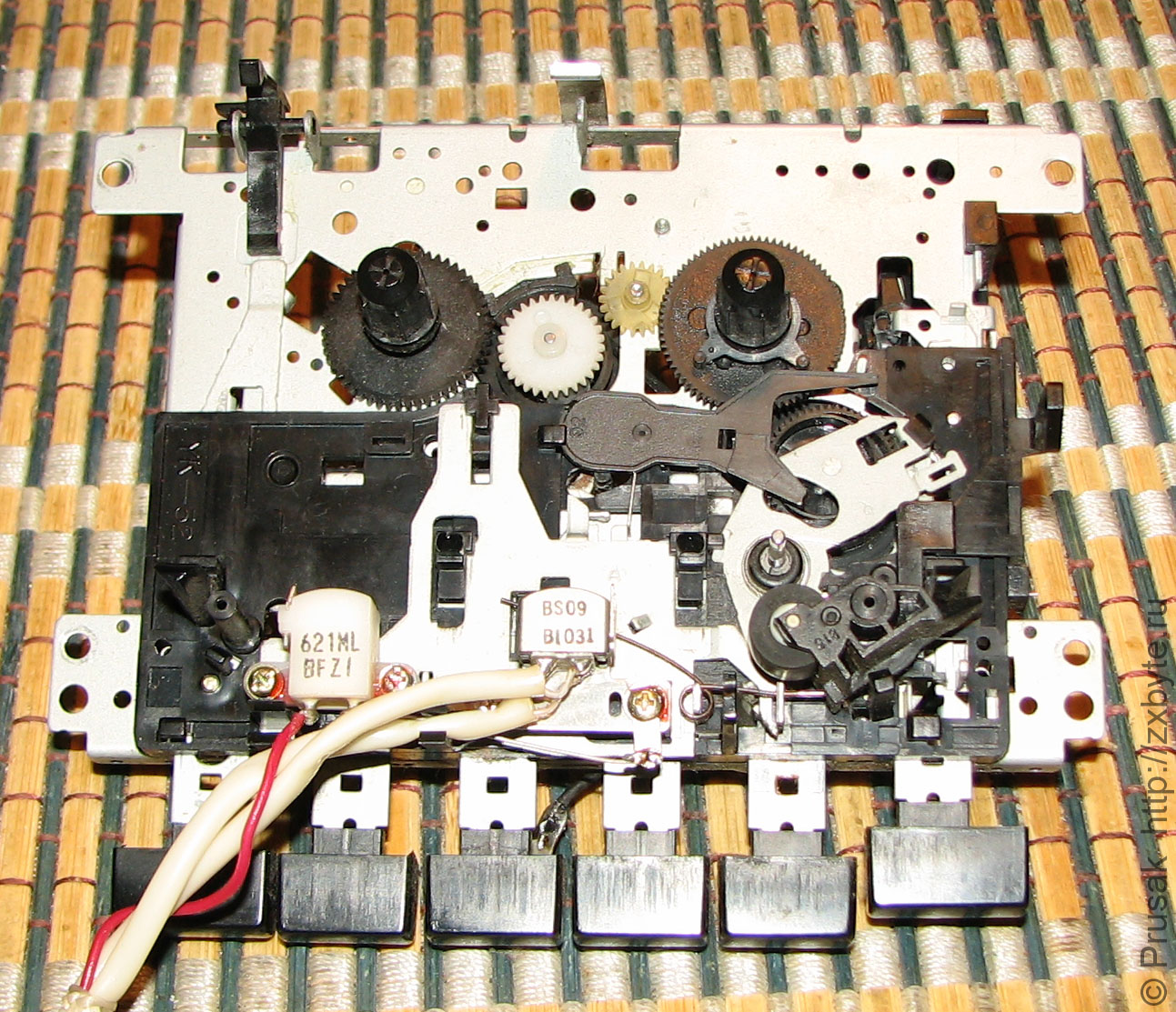

Лентопротяжный механизм магнитофона Беларусь М-322С, вид спереди
Лентопротяжный механизм магнитофона Беларусь М-322С, вид спереди

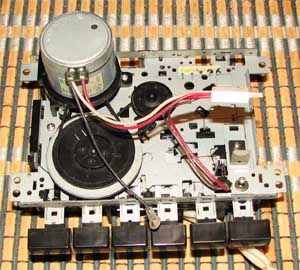

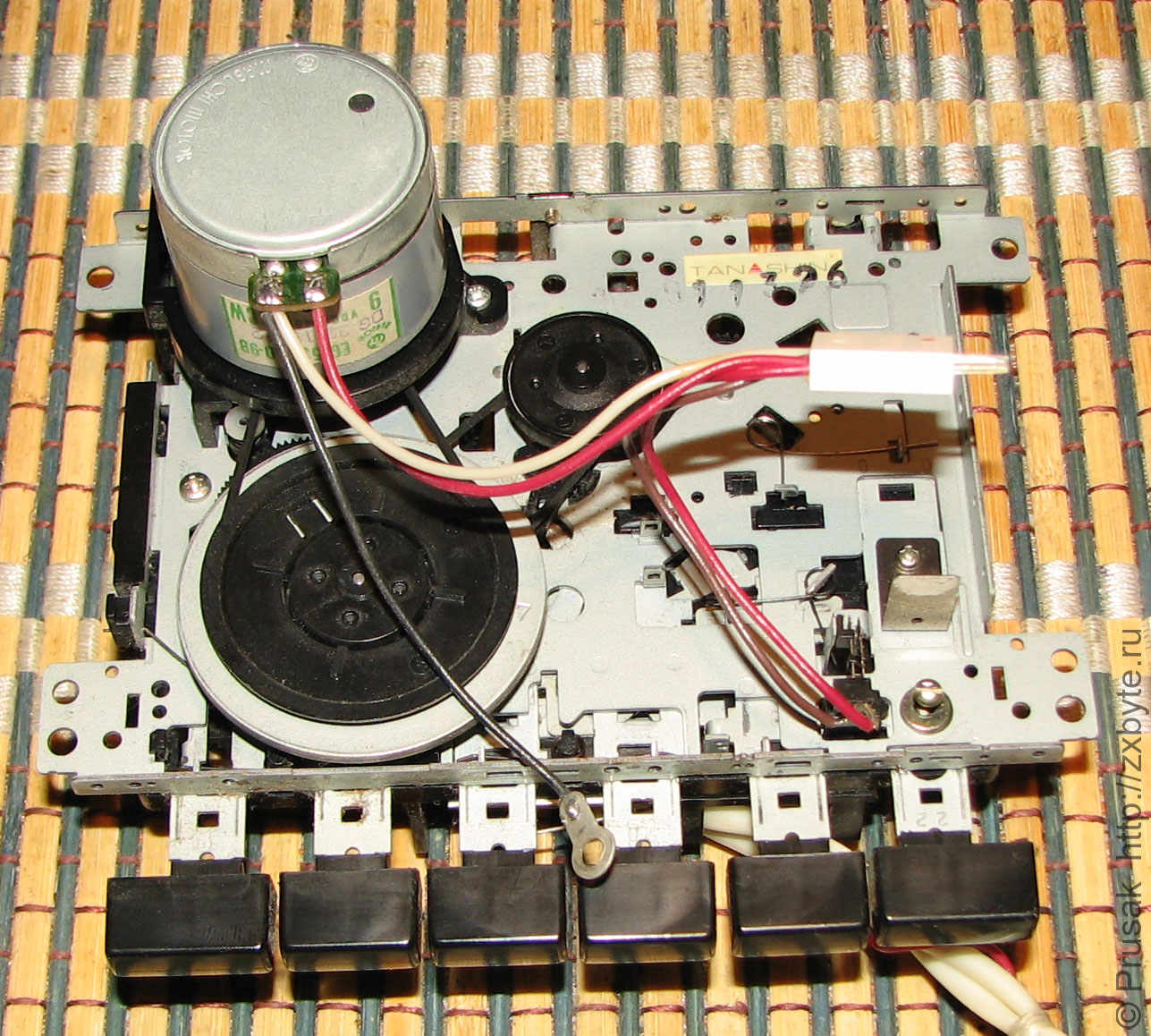

Лентопротяжный механизм магнитофона Беларусь М-322С, вид сзади
Лентопротяжный механизм магнитофона Беларусь М-322С, вид сзади
Лентопротяжный механизм магнитофона Беларусь М-322С, вид спереди
Лентопротяжный механизм магнитофона Беларусь М-322С, вид сзади

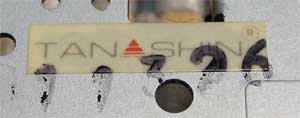

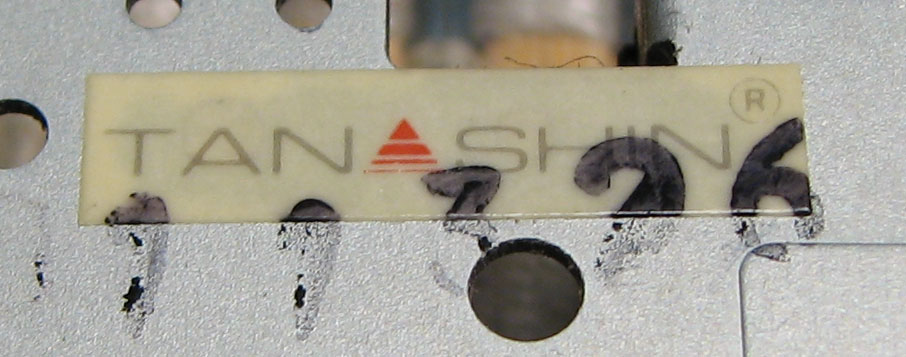

Логотип на лентопротяжном механизме
Логотип на лентопротяжном механизме
Логотип на лентопротяжном механизме

Работает этот лентопротяжный механизм гораздо мягче, чем "родной" белорусский. Автостоп в нём механический.

Выходной усилитель собран на микросхеме К174УН20. Выхода на наушники нет.

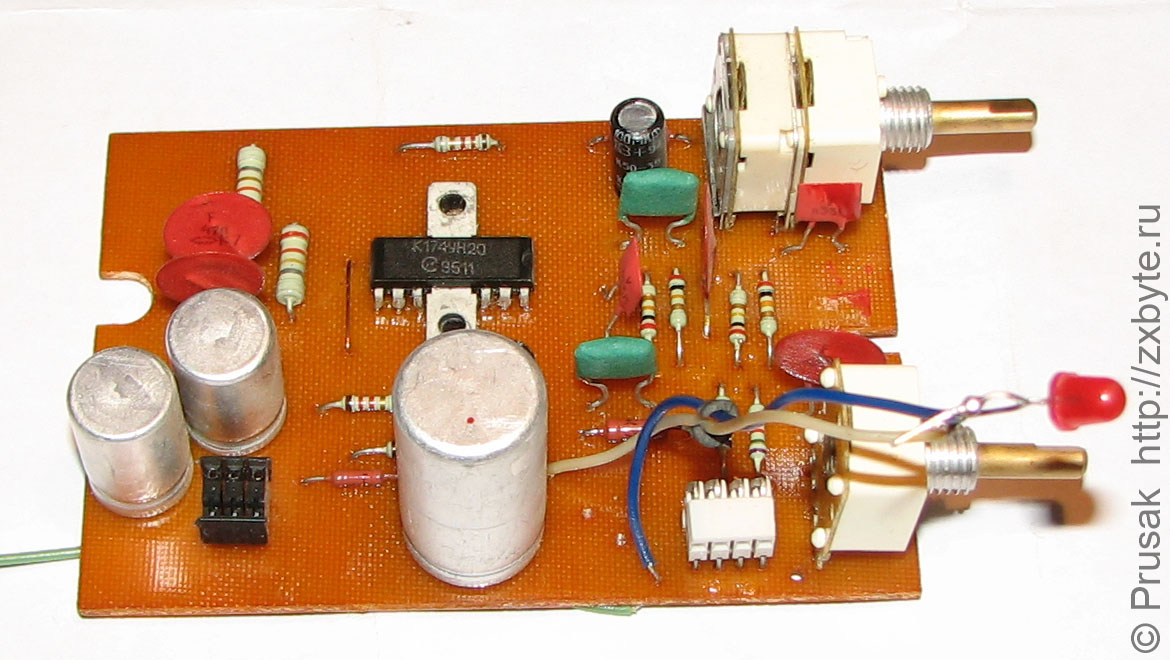

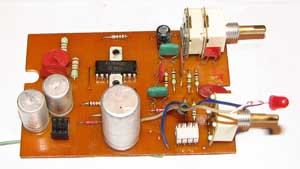

Плата выходного усилителя магнитофона Беларусь М-322С (радиатор с К174УН20 на время съёмки снят)
Плата выходного усилителя магнитофона Беларусь М-322С (радиатор с К174УН20 на время съёмки снят)
Плата выходного усилителя магнитофона Беларусь М-322С (радиатор с К174УН20 на время съёмки снят)

Плата усилителя записи/воспроизведения спаяна не полностью.

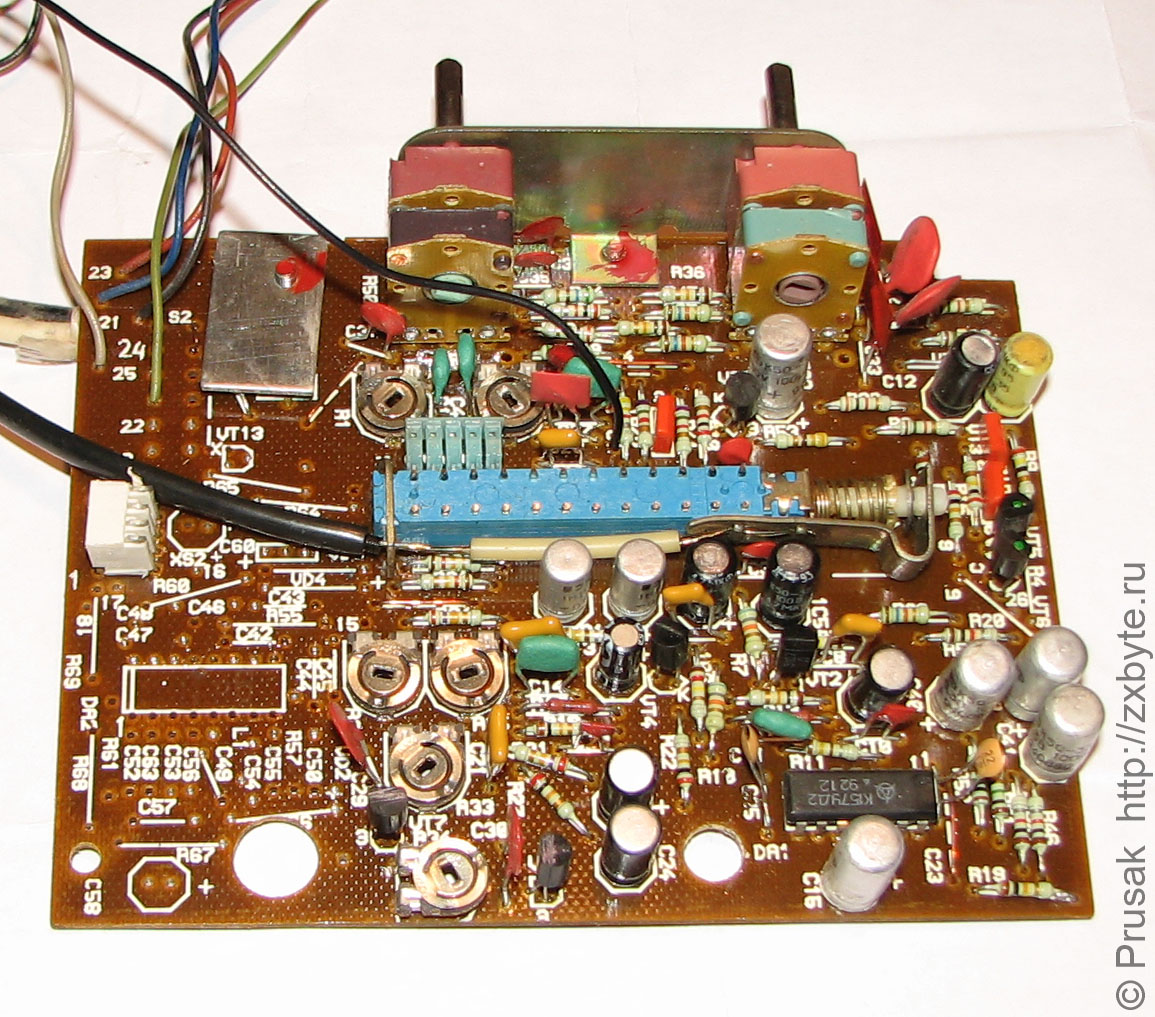

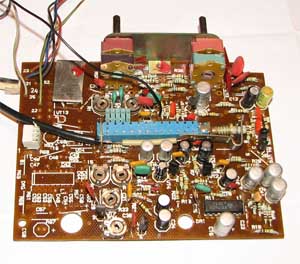

Плата усилителя записи/воспроизведения магнитофона Беларусь М-322С
Плата усилителя записи/воспроизведения магнитофона Беларусь М-322С
Плата усилителя записи/воспроизведения магнитофона Беларусь М-322С

Схемы Беларусь М322-С я не нашёл, но плата сделана по схеме, однотипной со схемой модели Беларусь М-310С. При ремонте данного экземпляра Беларуси М-322С я использовал схему от модели М-310С, и никаких сложностей не возникло.
