Масочные ПЗУ КР1013РЕ1, КР563РЕ2, Т34РЕ1

Масочное ПЗУ, программируется при изготовлении на заводе. ПЗУ одноразовое, стереть информацию и перепрошить новую в него никак нельзя.

Часто использовались в Спектрумах, выполненных на БМК (Ратон-9003, Инфотон-030, Пик и т.п.).

КР563РЕ2

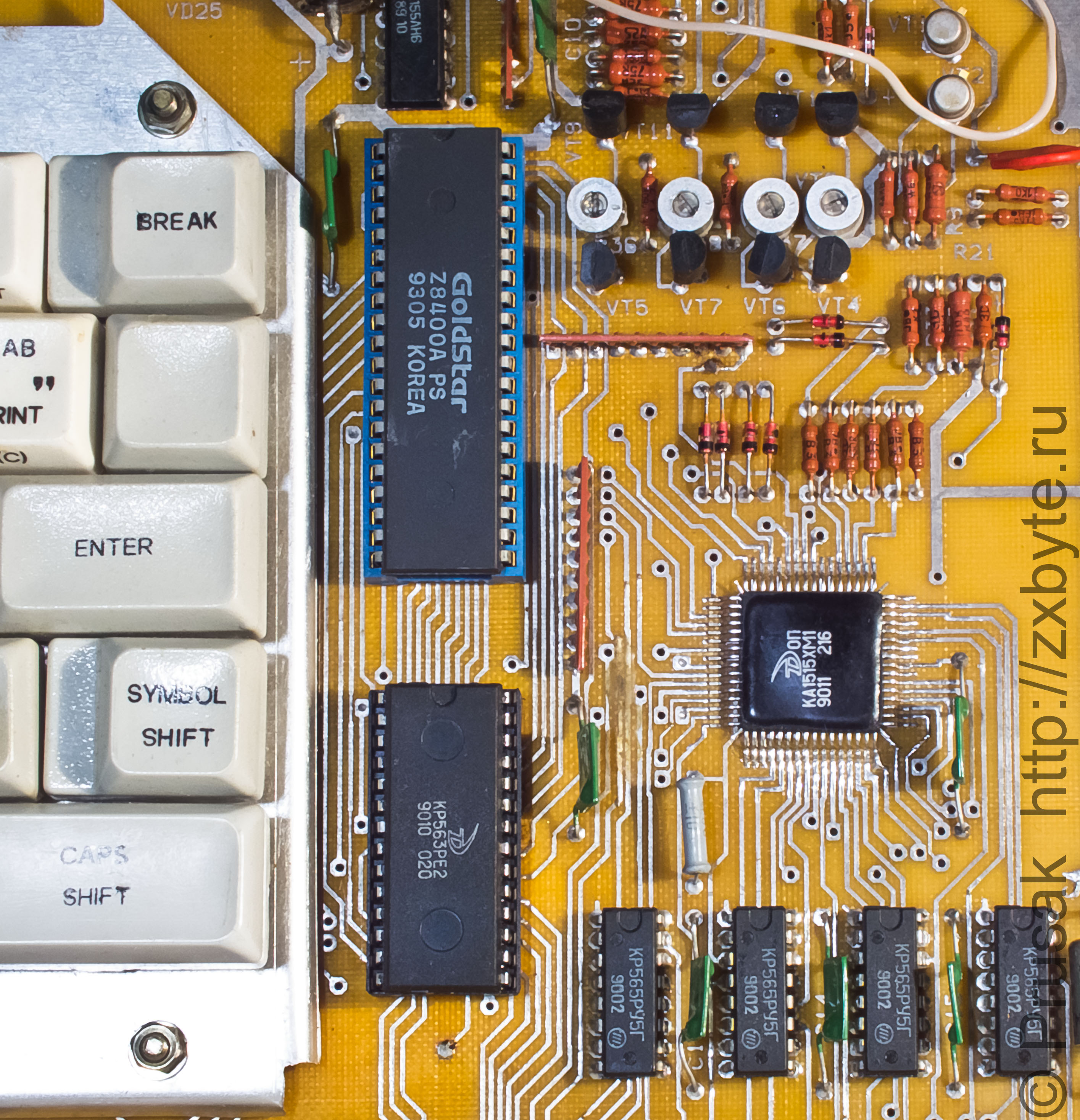

КР563РЕ2 в компьютере «Пик»
КР563РЕ2 в компьютере «Пик»

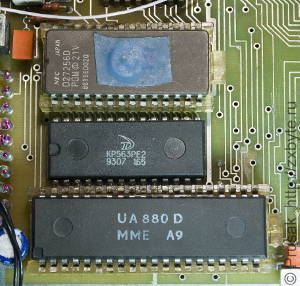

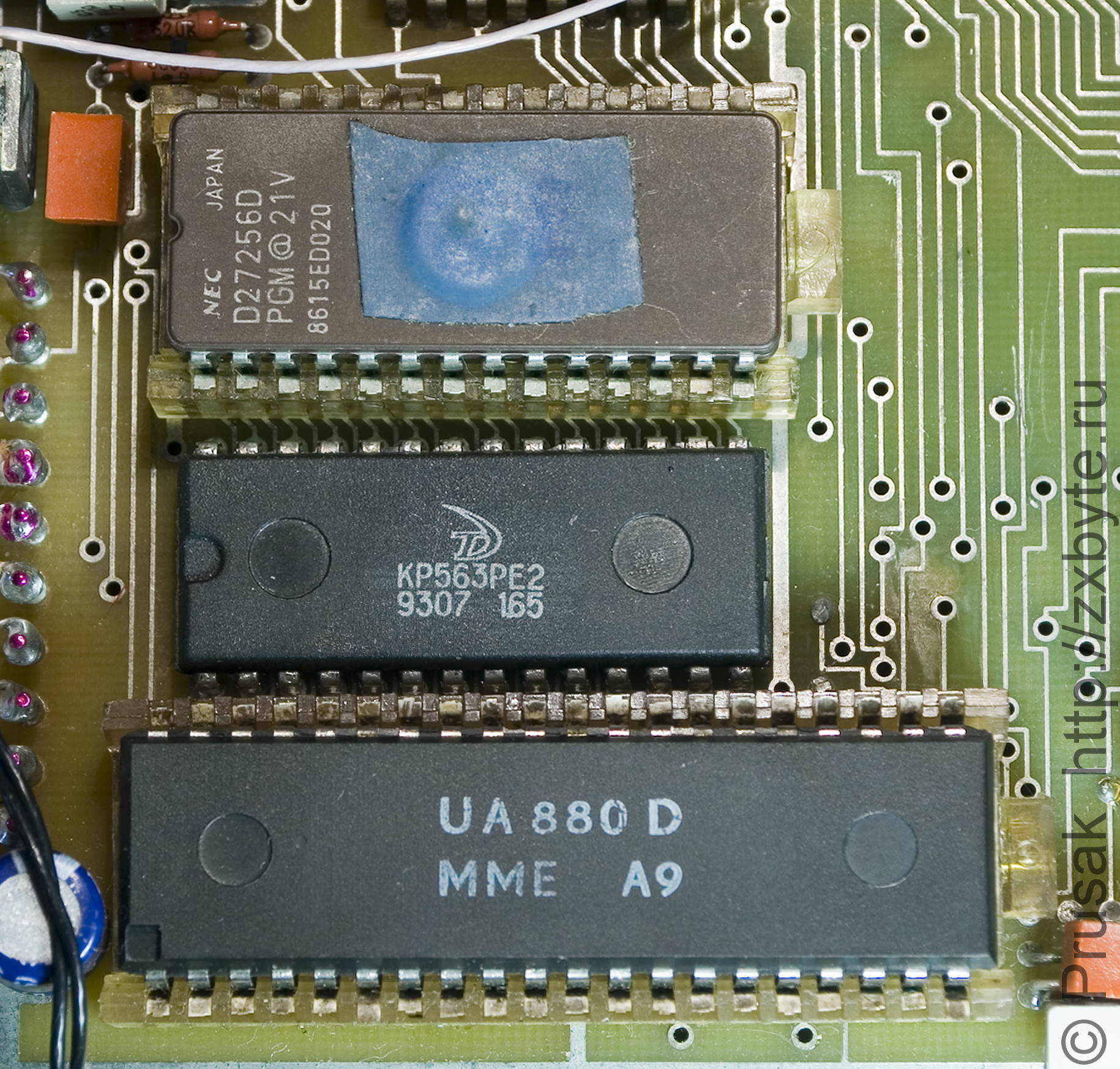

КР563РЕ2 в компьютере «Инфотон-030»
КР563РЕ2 в компьютере «Инфотон-030»
КР563РЕ2 в компьютере «Пик»
КР563РЕ2 в компьютере «Инфотон-030»

Объём - 32К*8. Ближайшим аналогом этого ПЗУ является 27256.

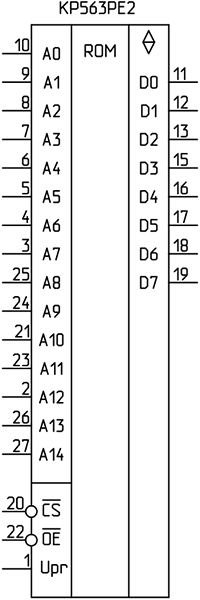

Условное графическое обозначение ПЗУ КР563РЕ2

Назначение выводов такое же, как у 27256.

Вывод 1 рекомендуется соединять с GND, однако при моих экспериментах с этими ПЗУ они работали как при лог.0, так и при лог.1 на этом входе.

КР1013РЕ1

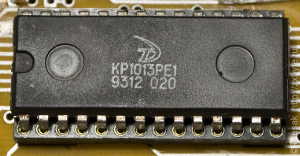

ПЗУ КР1013РЕ1-020 в компьютере «Ратон-9003»
ПЗУ КР1013РЕ1-020 в компьютере «Ратон-9003»

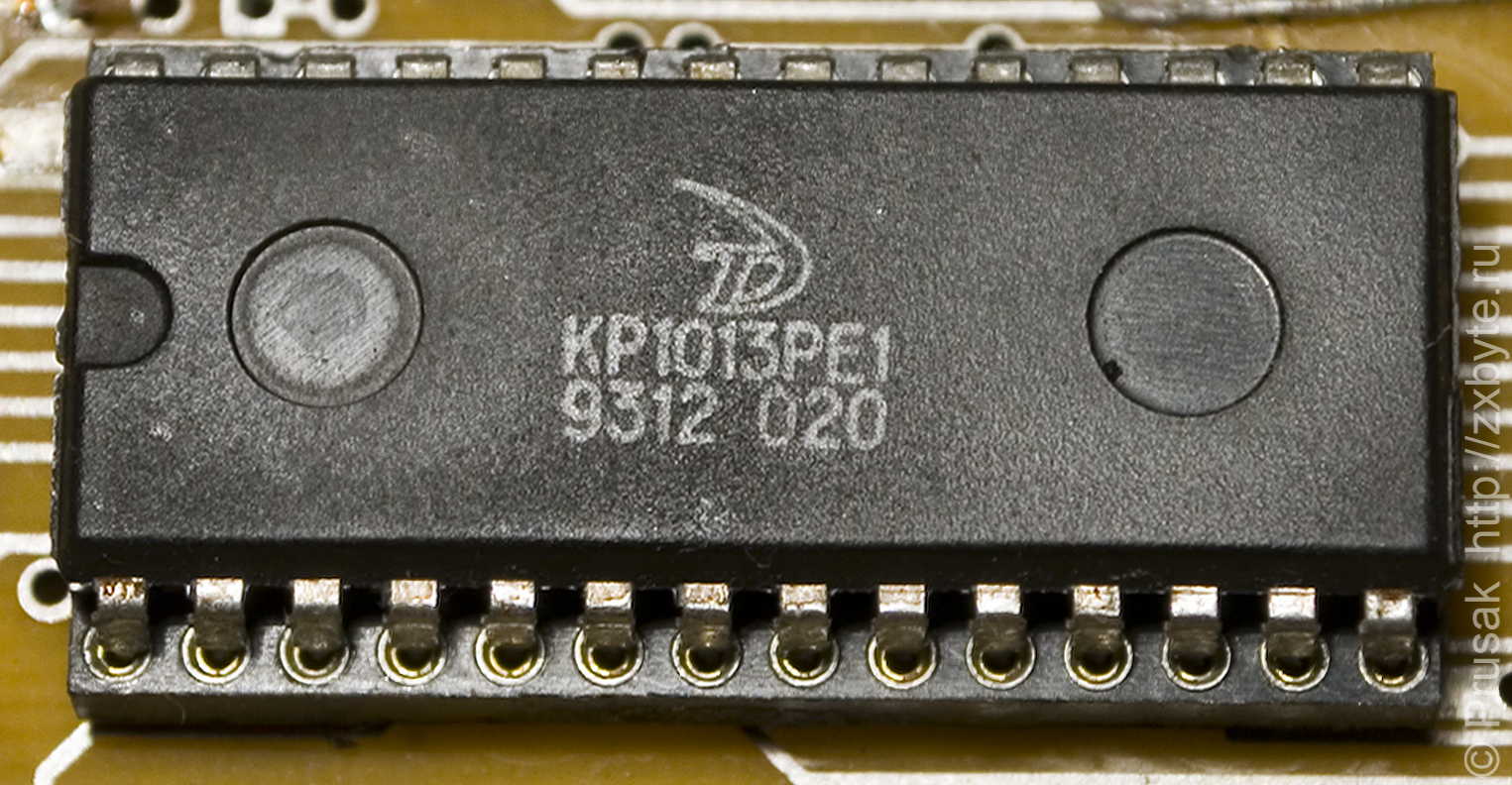

ПЗУ КР1013РЕ1-020 в компьютере «Ратон-9003»

Объём - 16К*8.

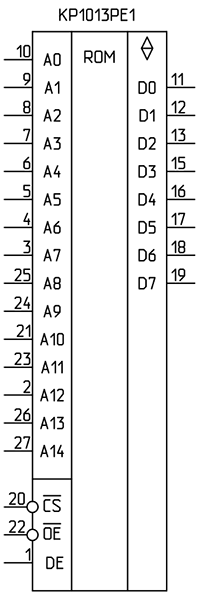

Условное графическое обозначение ПЗУ КР1013РЕ1

Так как микросхема является «половинкой» от 32К*8, для корректной работы следует подавать лог.1 на адресный вход A14 (27-й вывод).

На вход DE (1-й вывод) должен быть подан лог.0.

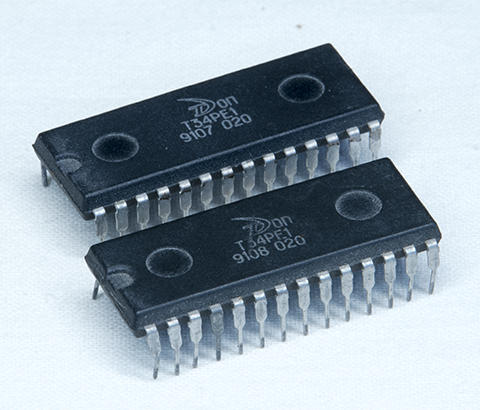

Т34РЕ1

Т34РЕ1

Объём - 16К*8.

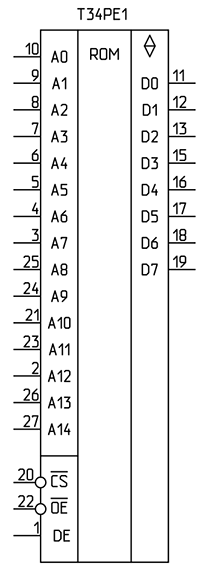

Условное графическое обозначение ПЗУ Т34РЕ1

Назначение выводов такое же, как у КР1013РЕ1 (выше по тексту статьи).

При подключении этих ПЗУ (КР1013РЕ1 и Т34РЕ1) к Спектрумам выяснилась ещё одна особенность: важно, чтобы сигнал выбора ПЗУ подавался на 20-й вывод, при этом 22-й вывод должен или соединяться с 20-м или подключен к GND. В случае подключения наоборот, когда сигнал выбора подаётся на 22-й вывод при 20-м выводе на GND - ПЗУ не работает! Возможно это частный случай, который проявился у меня. Так что не претендую на 100% верность утверждения!

Известные номера прошивок

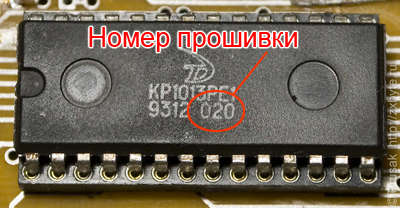

Как определить с какой прошивкой ПЗУ? Это просто - на корпусе микросхемы после наименования типа микросхемы указан номер прошивки:

Номер прошивки ПЗУ КР563РЕ2, КР1013РЕ1

Судя по всему прошивки одинаковы по номерам для всех трёх типов ПЗУ из этой статьи.


  • Прошивка 020

    (КР563РЕ2, КР1013РЕ1, Т34ВГ1)

    В данном случае это прошивка модифицированного BASIC-48. При старте выводит надпись "© 1989 DIDAKTIK SKALICA":

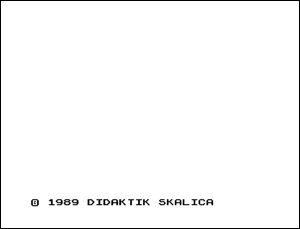

    Стартовая заставка прошивки 020


  • Прошивки 027-032

    (КР563РЕ2)

    Прошивки для терминала «Электроника МС-7105».


  • Прошивка 039

    (КР563РЕ2)

    Упоминается в перечне допустимых замен микросхемы ПЗУ в компьютере «Пик»:

    Варианты установки микросхемы ПЗУ компьютера «Пик»


  • Прошивки 056-059

    (Т34РЕ1)

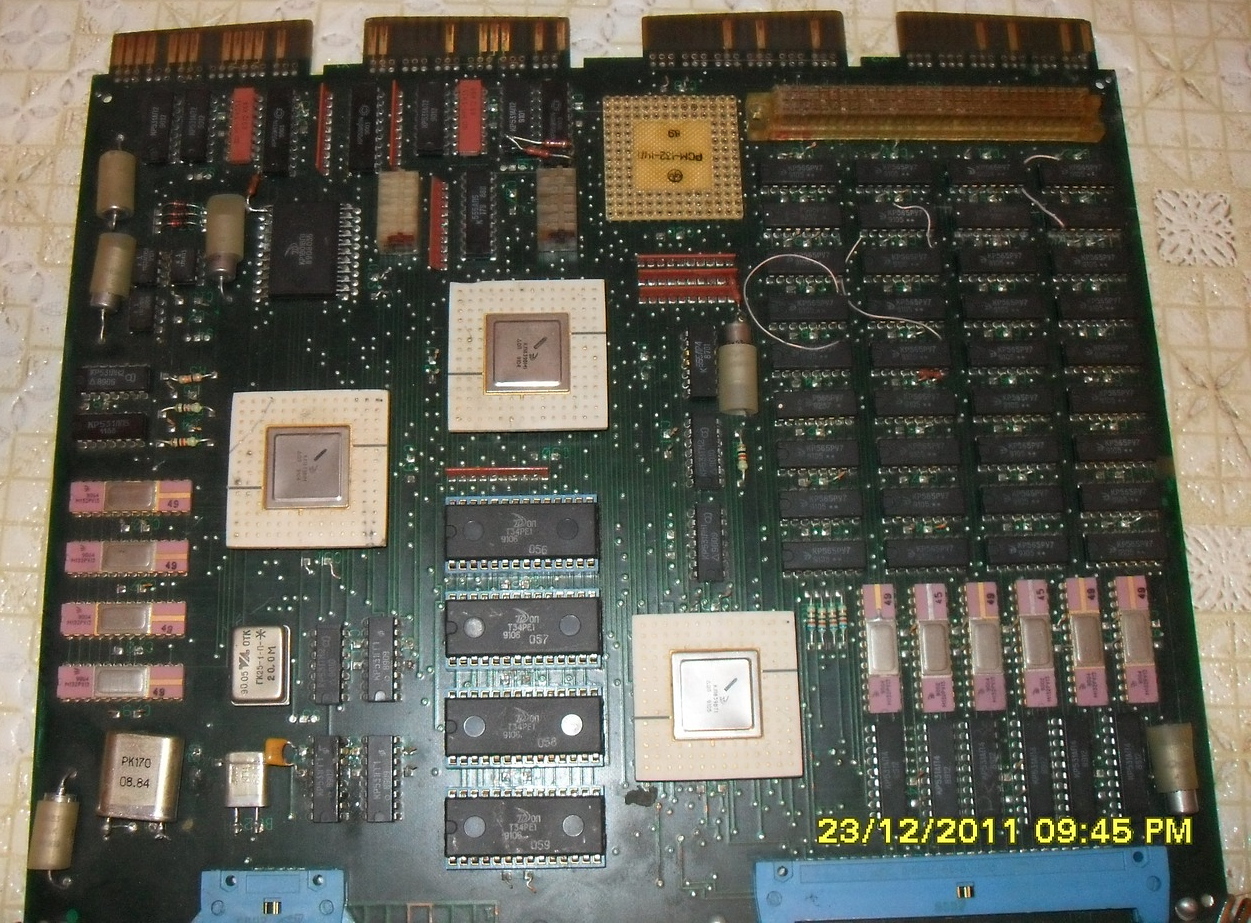

    Использовались для зеленоградского VAX на 1839 серии.


  • Прошивки 064-066

    Есть информация, что ПЗУ с этими прошивками используются в принтере МС6313.


  • Прошивка 155

    (КР563РЕ2)

    ПЗУ КР563РЕ2 с прошивкой 155 были замечены в нескольких экземплярах компьютера «Инфотон-030».

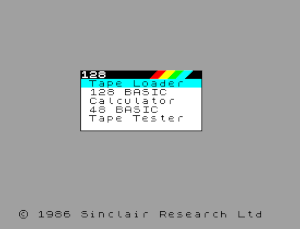

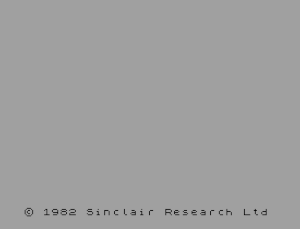

    Прошивка содержит Меню-128 и BASIC-48:

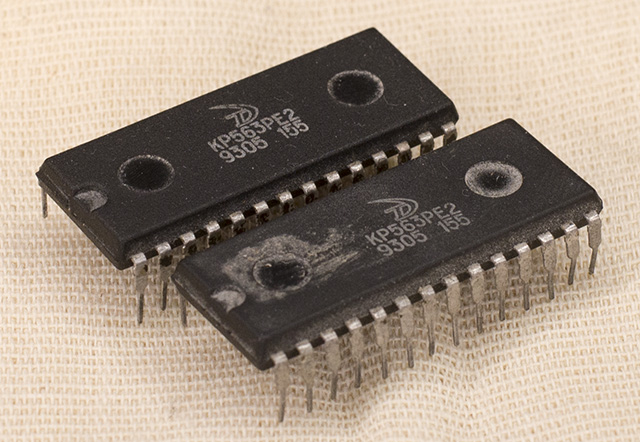

    КР563РЕ2-155 КР563РЕ2-155

    КР563РЕ2-155


  • Прошивка 165

    (КР563РЕ2)

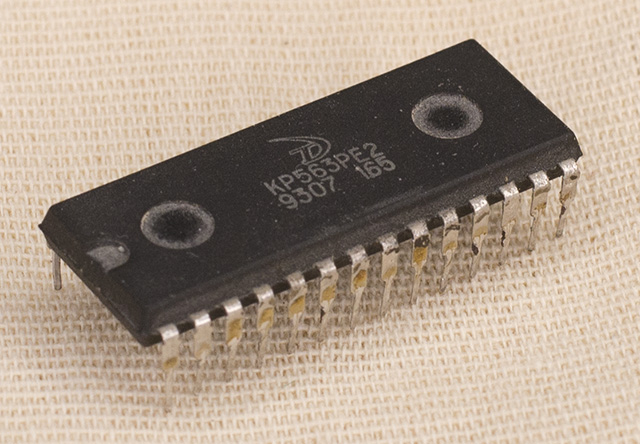

    КР563РЕ2-165

    Объём прошивки - 32КБ. В первых 16КБ находится прошивка CP/M 2.2 (я так понял по дампу ПЗУ), в следущих 16КБ находится прошивка TR-DOS 5.04. ПЗУ КР563РЕ2 с этой прошивкой используется в компьютере «Инфотон-030», причём только та «половинка», где находится TR-DOS.

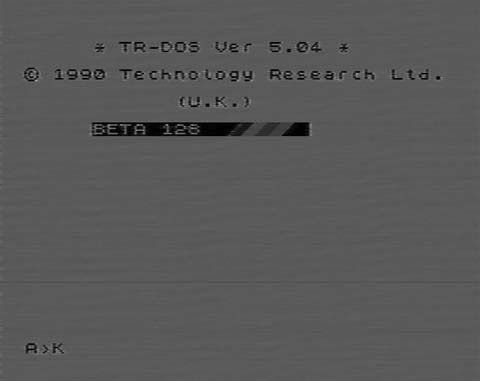

    TR-DOS 5.04

  • Дампы прошивок

    Скачать:
    Дамп прошивки 020Модифицированный Basic-48 © 1989 DIDAKTIK SKALICA
    Дампы прошивок 027-032Прошивки терминала Электроника МС-7105
    Дамп прошивки 155Menu-128 + Basic-48
    Дамп прошивки 165CP/M 2.2 и TR-DOS 5.04
