Магнитофон "Беларусь М-310С"

Пожалуй самый распространённый из семейства магнитофонов "Беларусь".

Беларусь М-310С, вид спереди
Беларусь М-310С, вид спереди

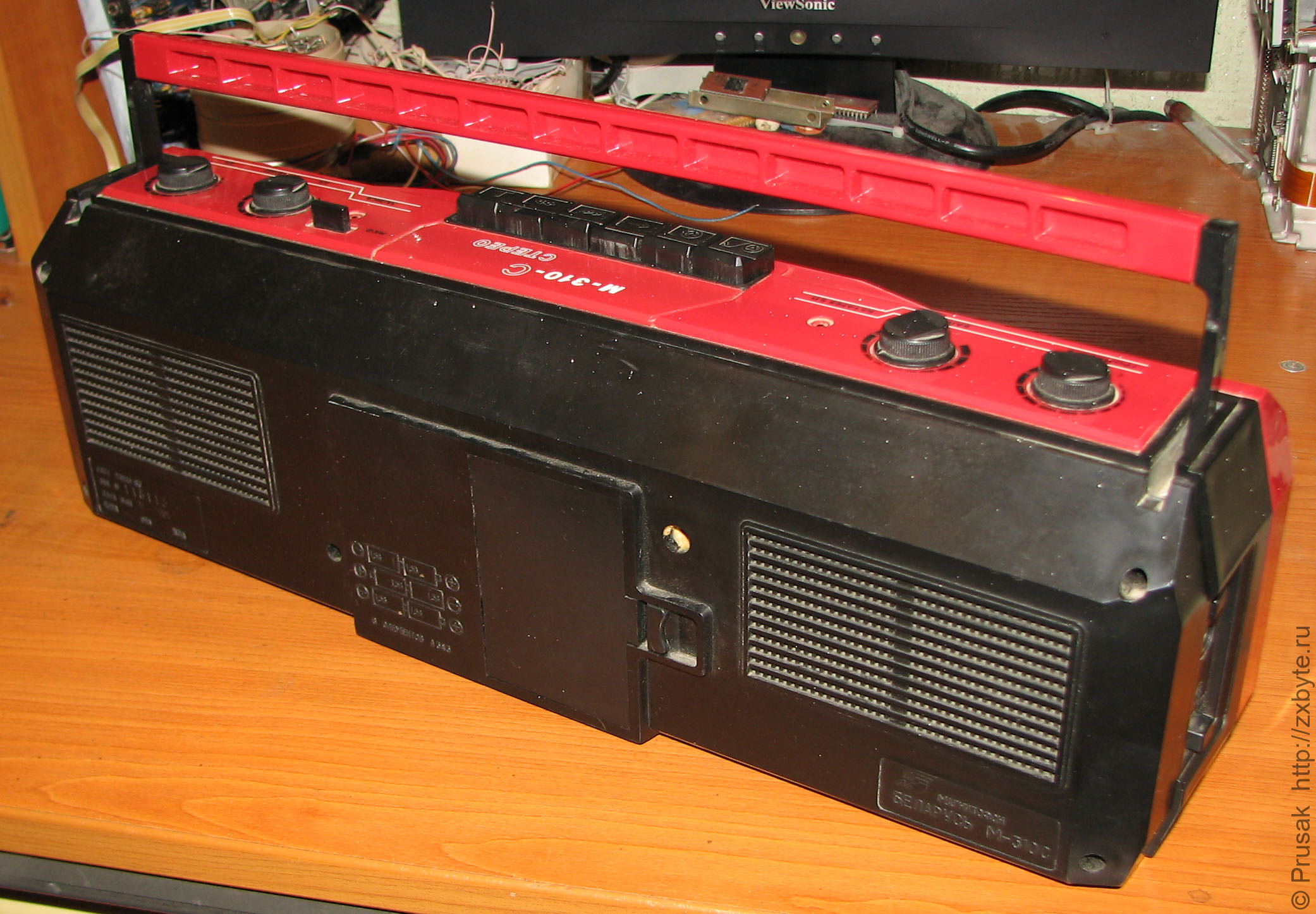

Беларусь М-310С, вид сзади
Беларусь М-310С, вид сзади
Беларусь М-310С, вид спереди
Беларусь М-310С, вид сзади

Магнитофон имеет раскладывающуюся конструкцию. Т.е. после откручивания шести саморезов, скрепляющих корпус, магнитофон "распадается" на три части - переднюю панель, среднюю часть с платами и ЛПМ и заднюю крышку с батарейным отсеком.

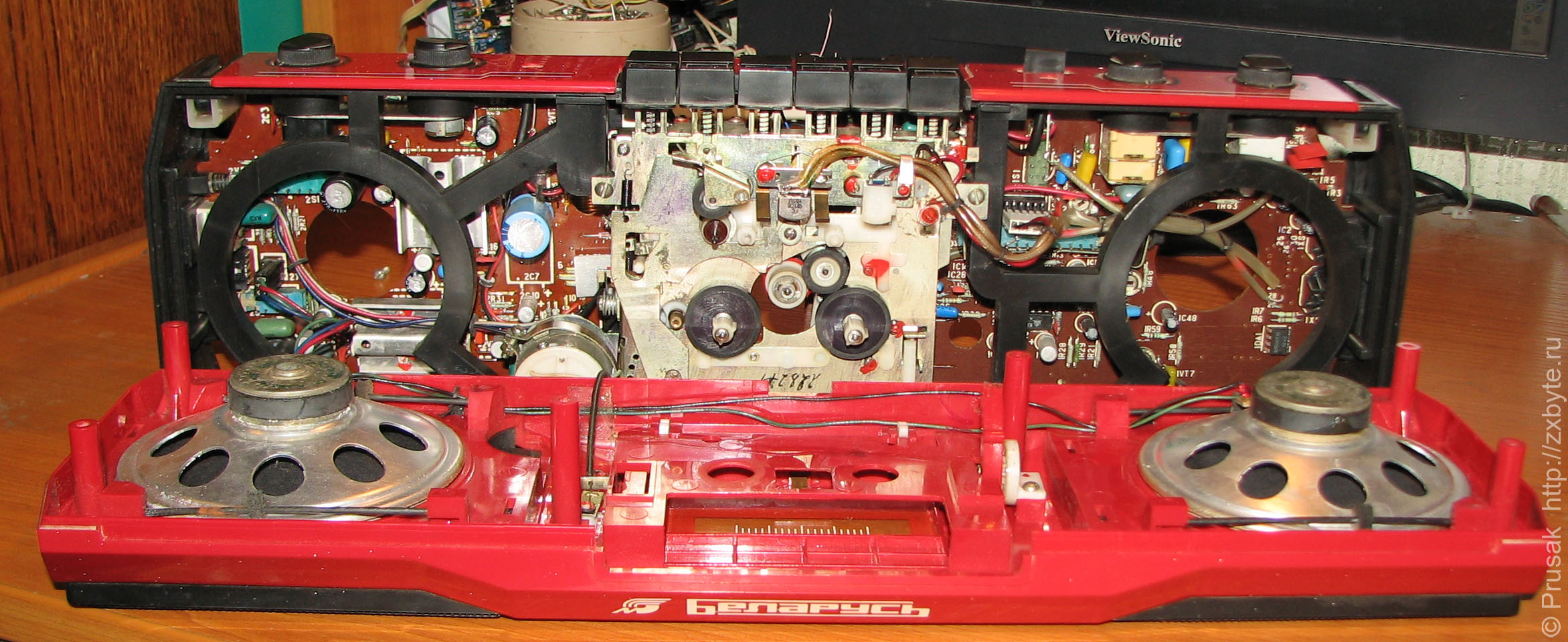

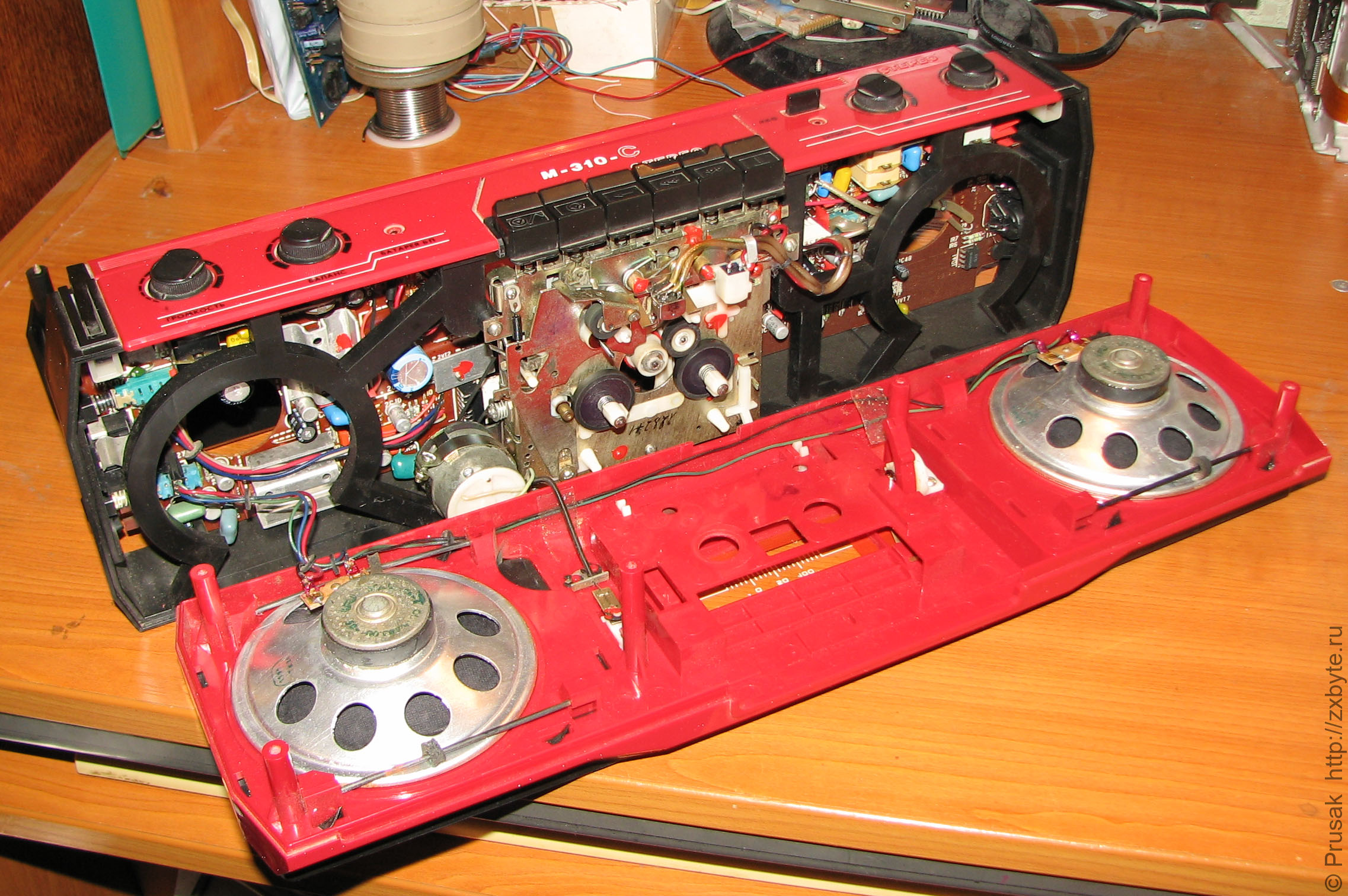

Беларусь М-310С в разобранном состоянии, вид спереди
Беларусь М-310С в разобранном состоянии, вид спереди

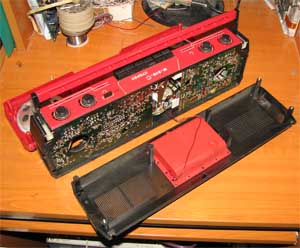

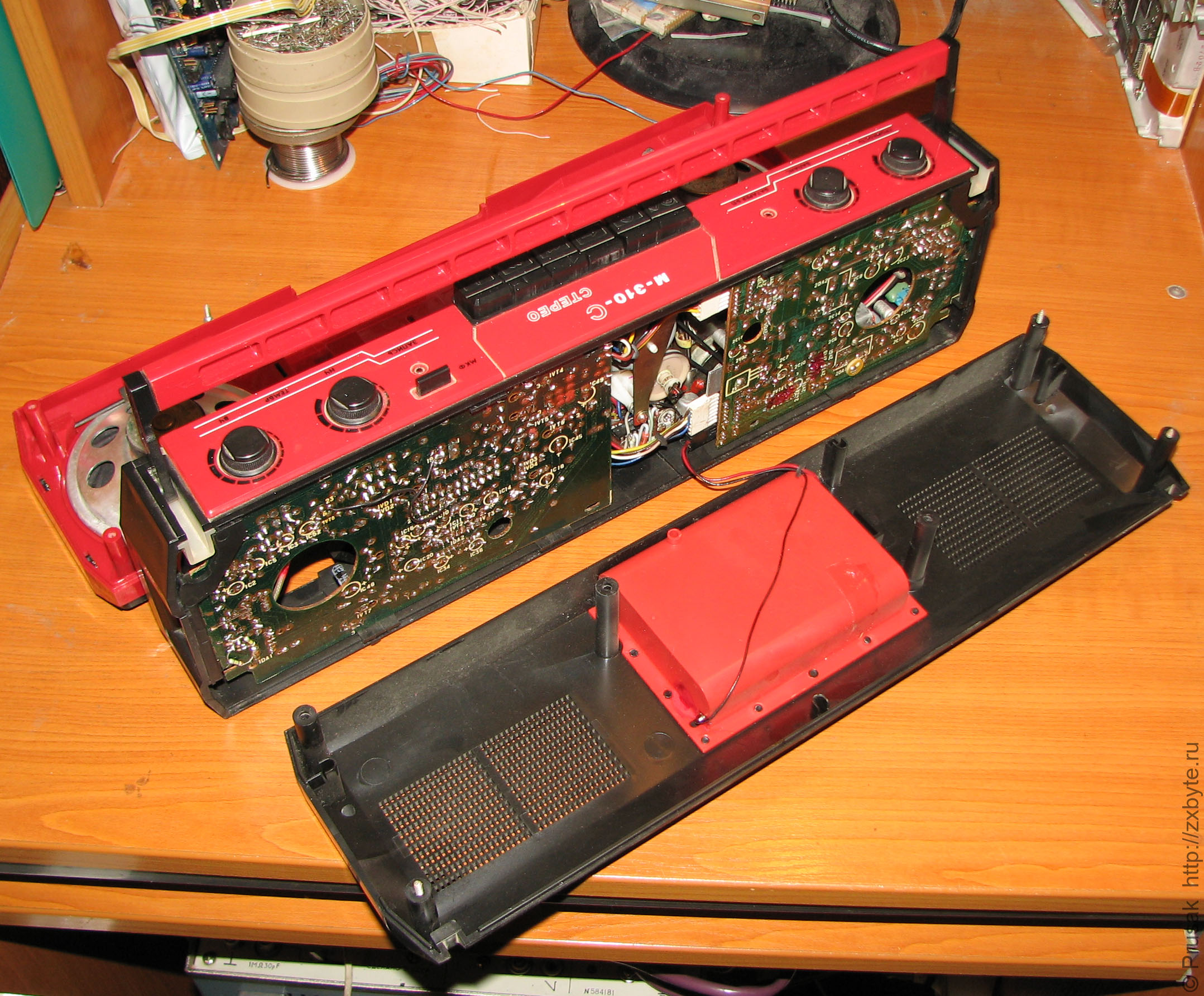

Беларусь М-310С в разобранном состоянии, вид сзади
Беларусь М-310С в разобранном состоянии, вид сзади
Беларусь М-310С в разобранном состоянии, вид спереди
Беларусь М-310С в разобранном состоянии, вид сзади

Такая компоновка позволяет получить доступ к обслуживанию плат и лентопротяжного механизма.

Магнитофон состоит из двух плат - платы предварительного усилителя записи/воспроизведения и плата усилителя мощности для динамиков.

Платы внутри корпуса не крепятся на винты. Они держатся только за счёт гаек крепления переменных резисторов регулировки громкости, баланса и тембра.

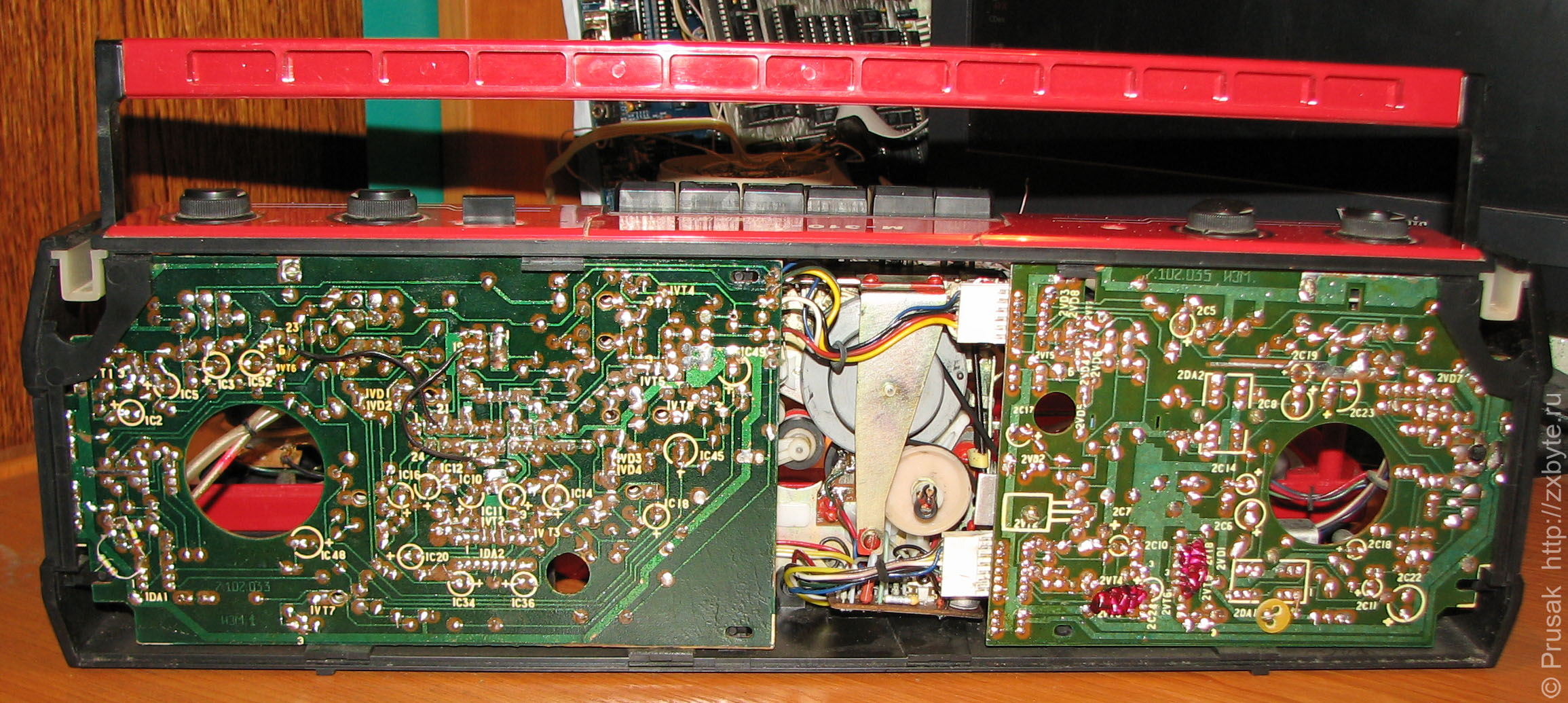

Магнитофон ″Беларусь М-310С″, вид сзади
Магнитофон ″Беларусь М-310С″, вид сзади
Магнитофон ″Беларусь М-310С″, вид сзади

Из-за того, что кассетоприёмник соединён с лентопротяжным механизмом тросиком, лицевую панель нельзя далеко отодвинуть при ремонте. Точно так же невозможно полностью снять лентопротяжный механизм из-за тросика, который идёт к кнопке включения записи.

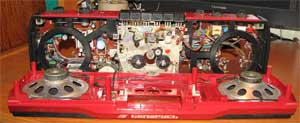

Магнитофон ″Беларусь М-310С″, вид спереди
Магнитофон ″Беларусь М-310С″, вид спереди
Магнитофон ″Беларусь М-310С″, вид спереди

Светодиод индикации наличия питания служит одновременно индикатором разряда батарей (при питании магнитофона от комплекта элементов питания). В магнитофоне установлена схема, которая при напряжении питания ниже определенной величины выключает светодиод.

Кнопка включения микрофона служит для переключения источника входного сигнала на микрофонный вход, а вовсе не включает встроенный микрофон, как это кажется в первый момент.

Экспортный вариант магнитофона "Беларусь М-310С"

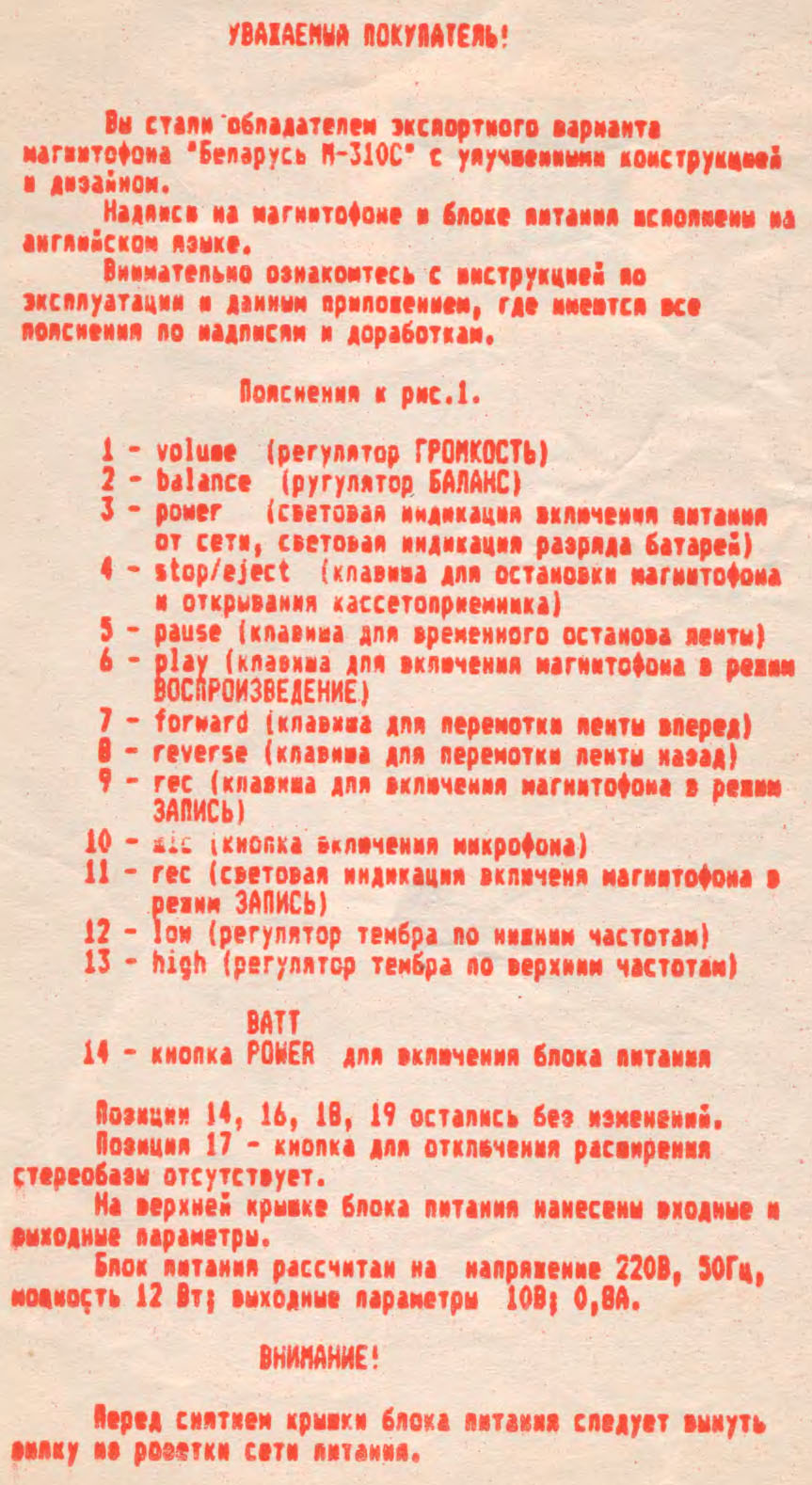

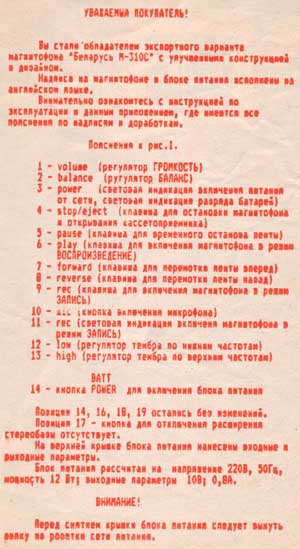

Существовал вариант "Беларусь М-310С", поставляемый на экспорт. Если верить инструкции, у магнитофона улучшена конструкция и дизайн. Для него в руководстве по эксплуатации была вложена памятка:

Экспортный вариант ″Беларусь М-310С″, вид спереди
Экспортный вариант ″Беларусь М-310С″, вид спереди

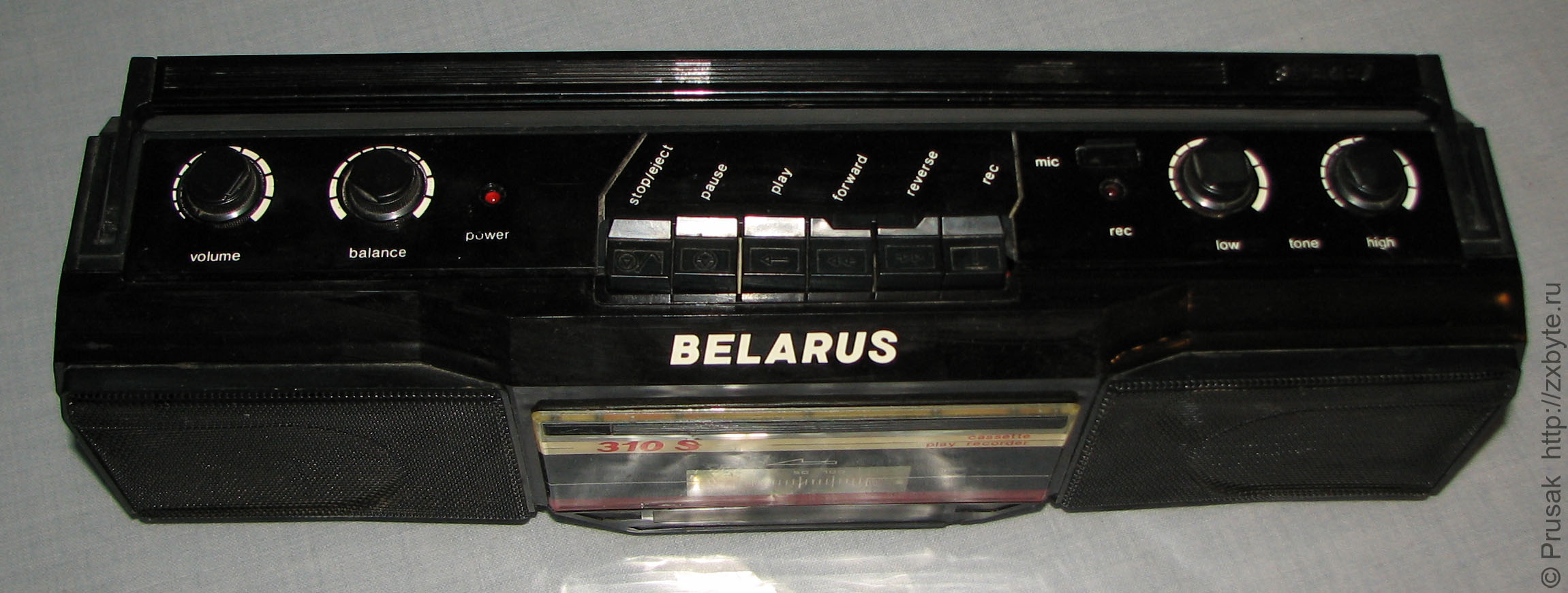

Экспортный вариант ″Беларусь М-310С″, вид сверху
Экспортный вариант ″Беларусь М-310С″, вид сверху
Экспортный вариант ″Беларусь М-310С″, вид спереди
Экспортный вариант ″Беларусь М-310С″, вид сверху

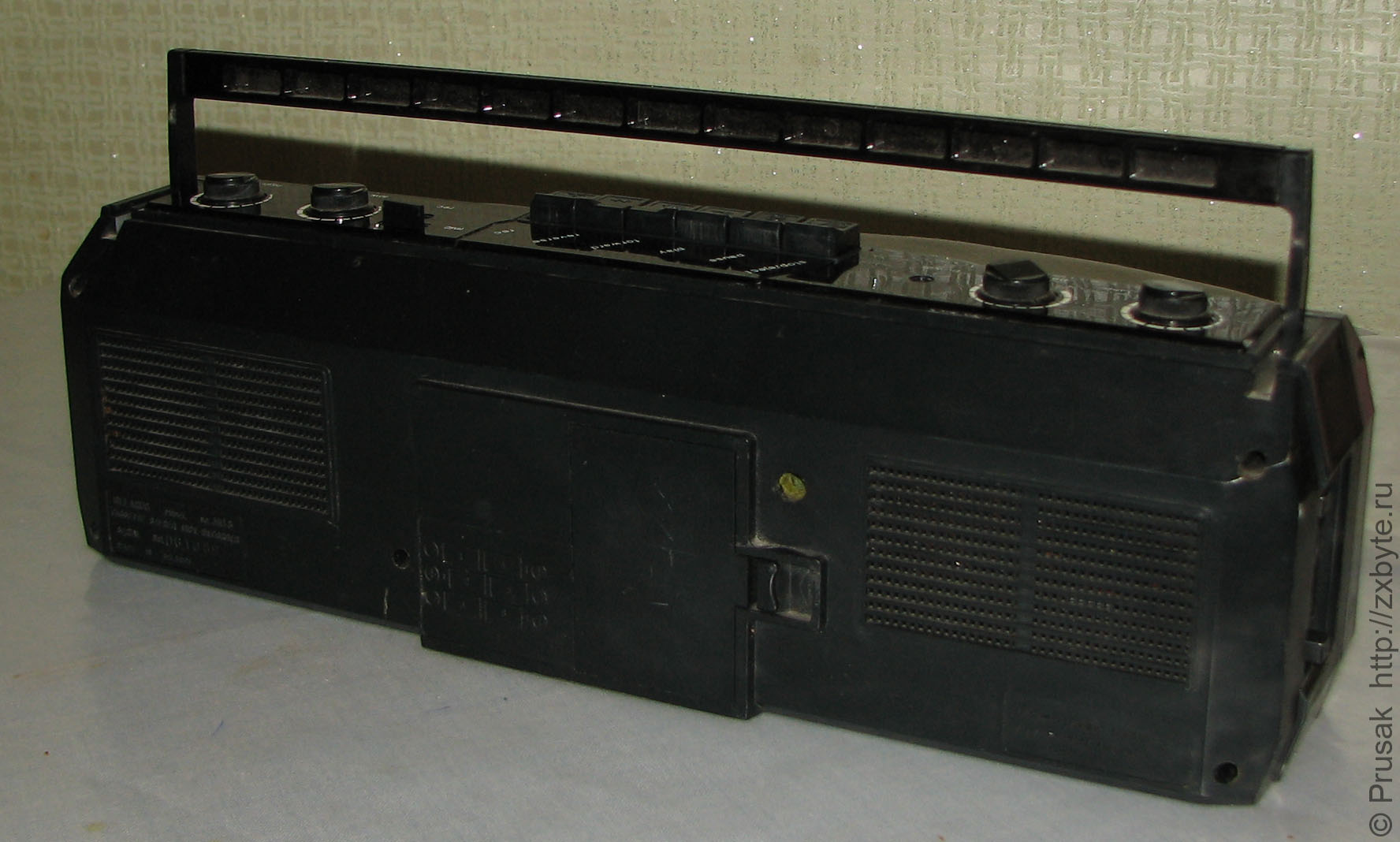

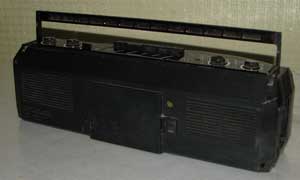

Экспортный вариант ″Беларусь М-310С″, вид сзади
Экспортный вариант ″Беларусь М-310С″, вид сзади
Экспортный вариант ″Беларусь М-310С″, вид сзади

Основное отличие этого варианта от предыдущего было в надписях на английском языке на корпусе магнитофона. По "внутренностям" магнитофоны вроде одинаковы. Несмотря на то, что в листке написано, что для экспортного варианта отсутствует кнопка включения расширения стереобазы, в этом экземпляре такая кнопка есть.

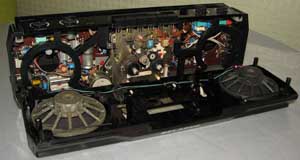

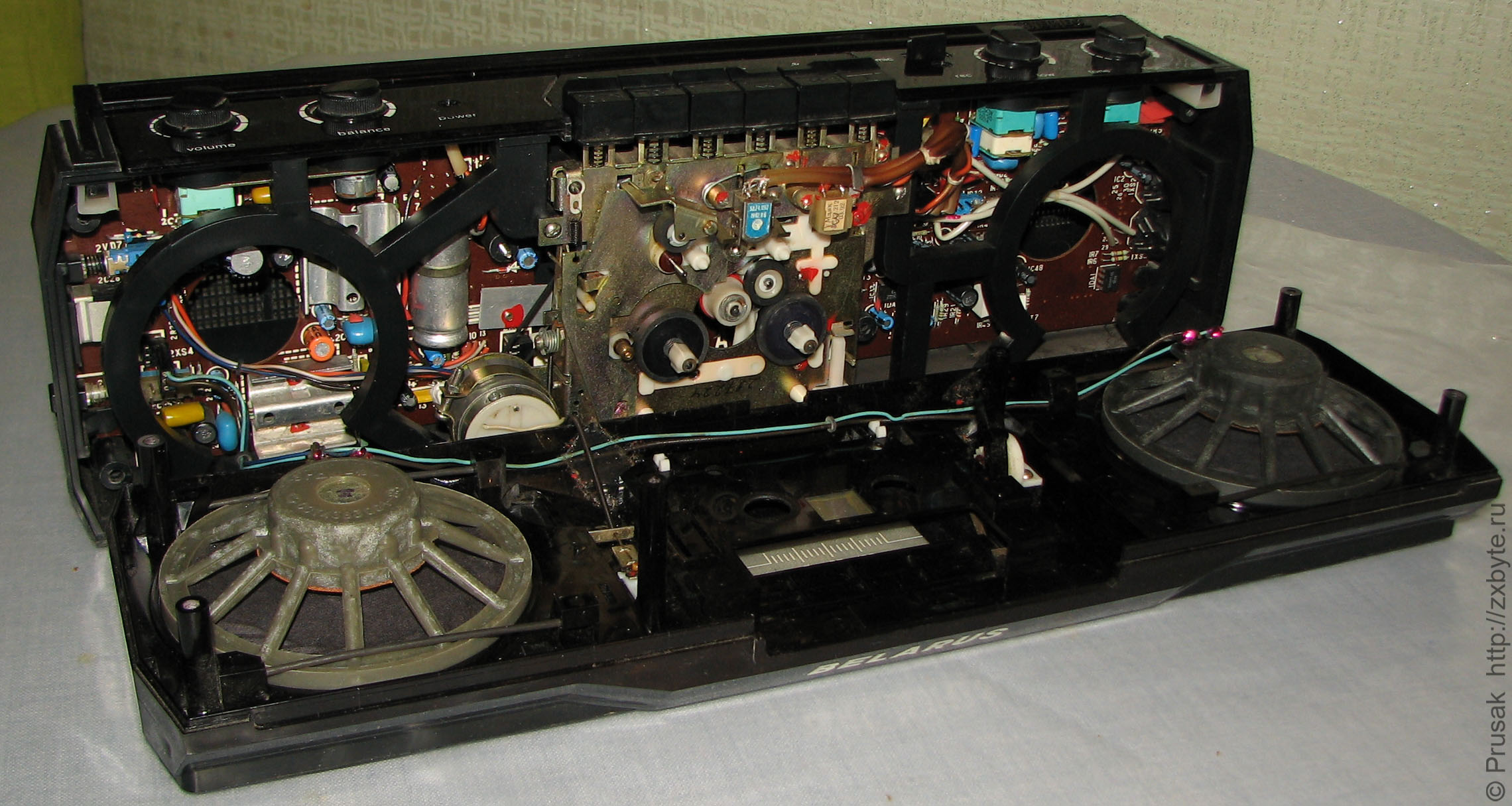

Экспортный вариант ″Беларусь М-310С″ в разобранном виде, вид спереди
Экспортный вариант ″Беларусь М-310С″ в разобранном виде, вид спереди

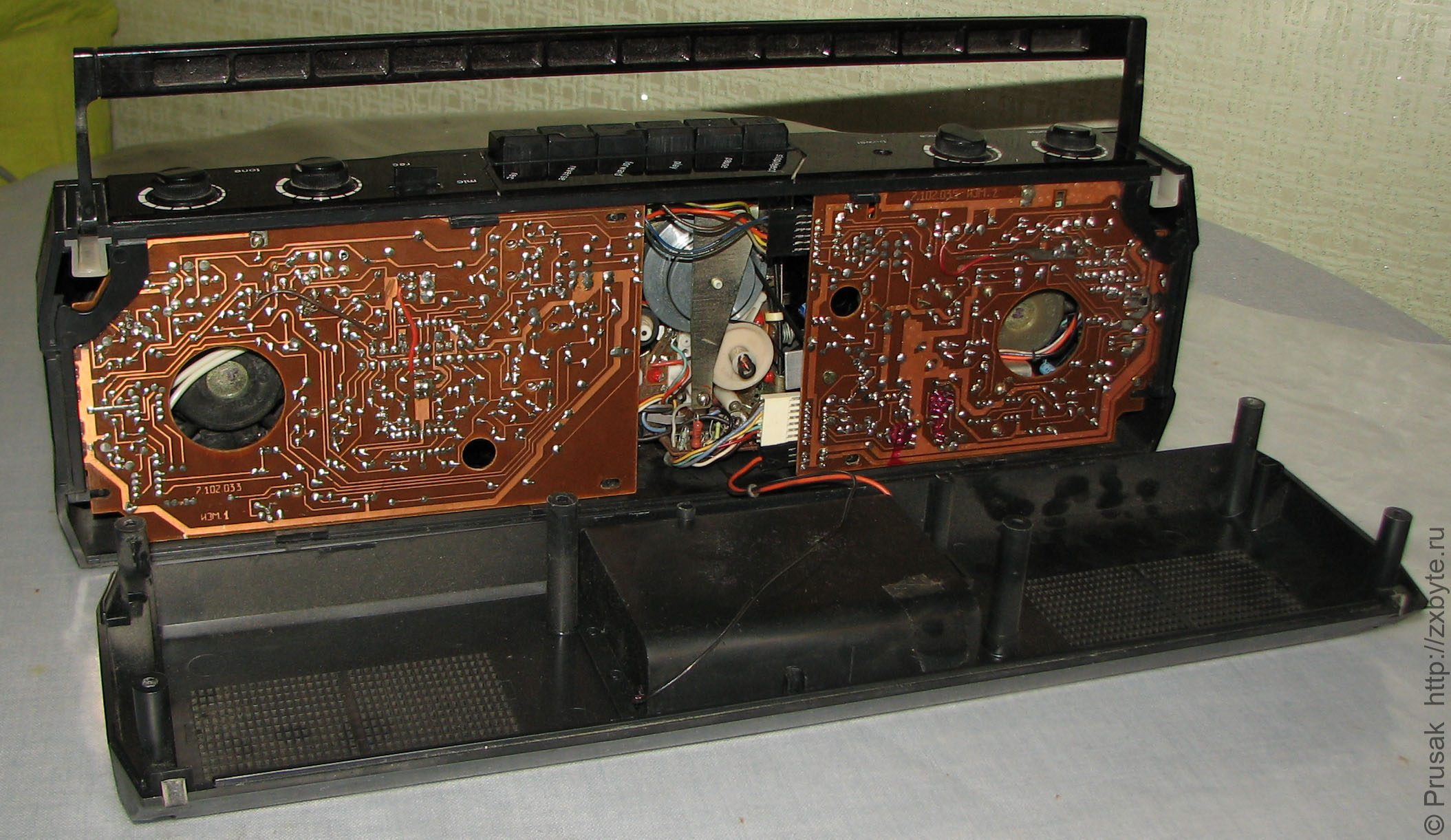

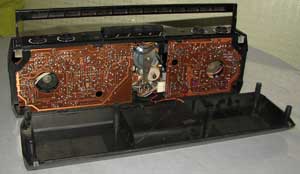

Экспортный вариант ″Беларусь М-310С″ в разобранном виде, вид сзади
Экспортный вариант ″Беларусь М-310С″ в разобранном виде, вид сзади
Экспортный вариант ″Беларусь М-310С″ в разобранном виде, вид спереди
Экспортный вариант ″Беларусь М-310С″ в разобранном виде, вид сзади

Ещё один экспортный вариант "Беларусь М-310С"

Мне попался экспортный вариант "Беларусь М-310С", который отличается от предыдущего.

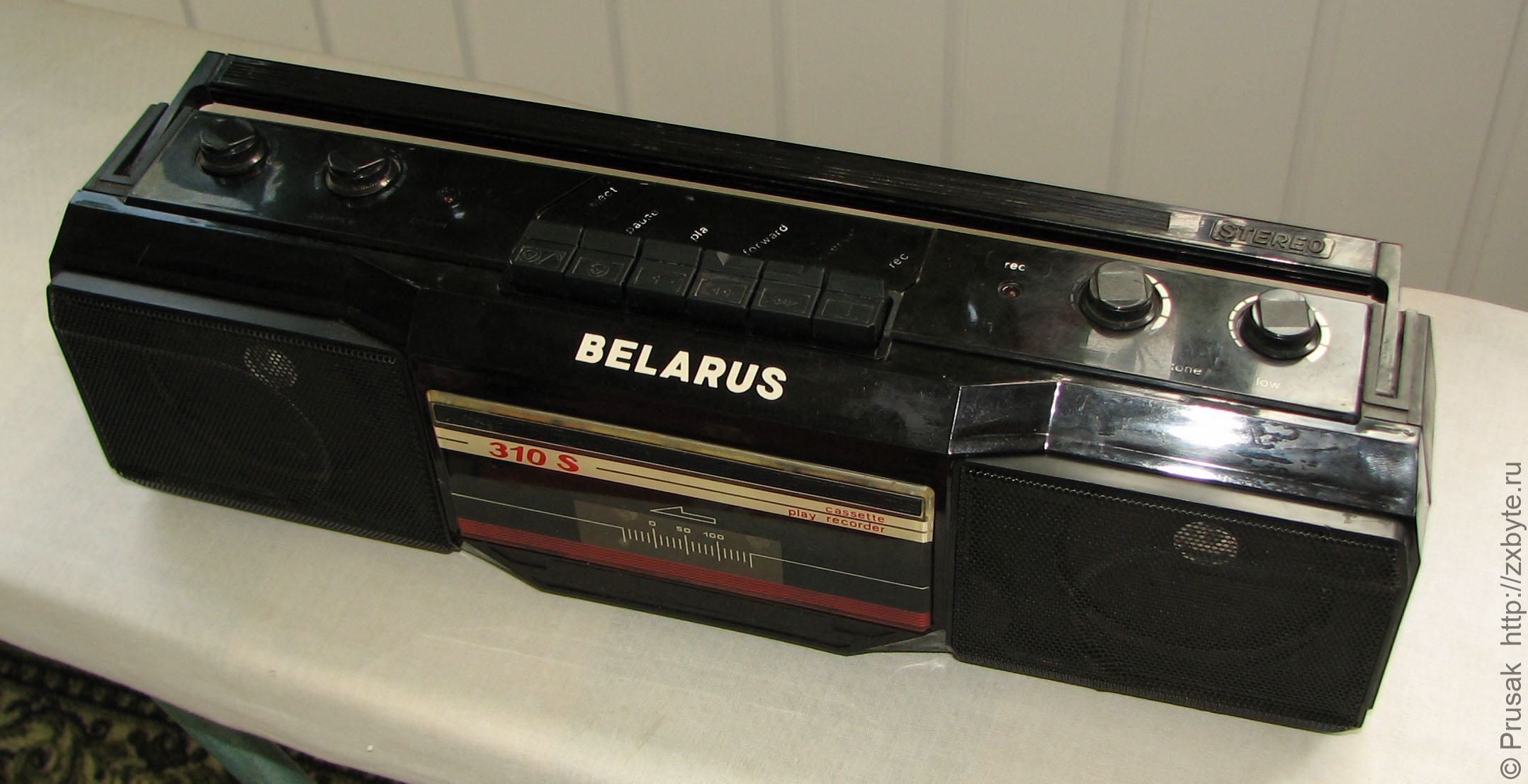

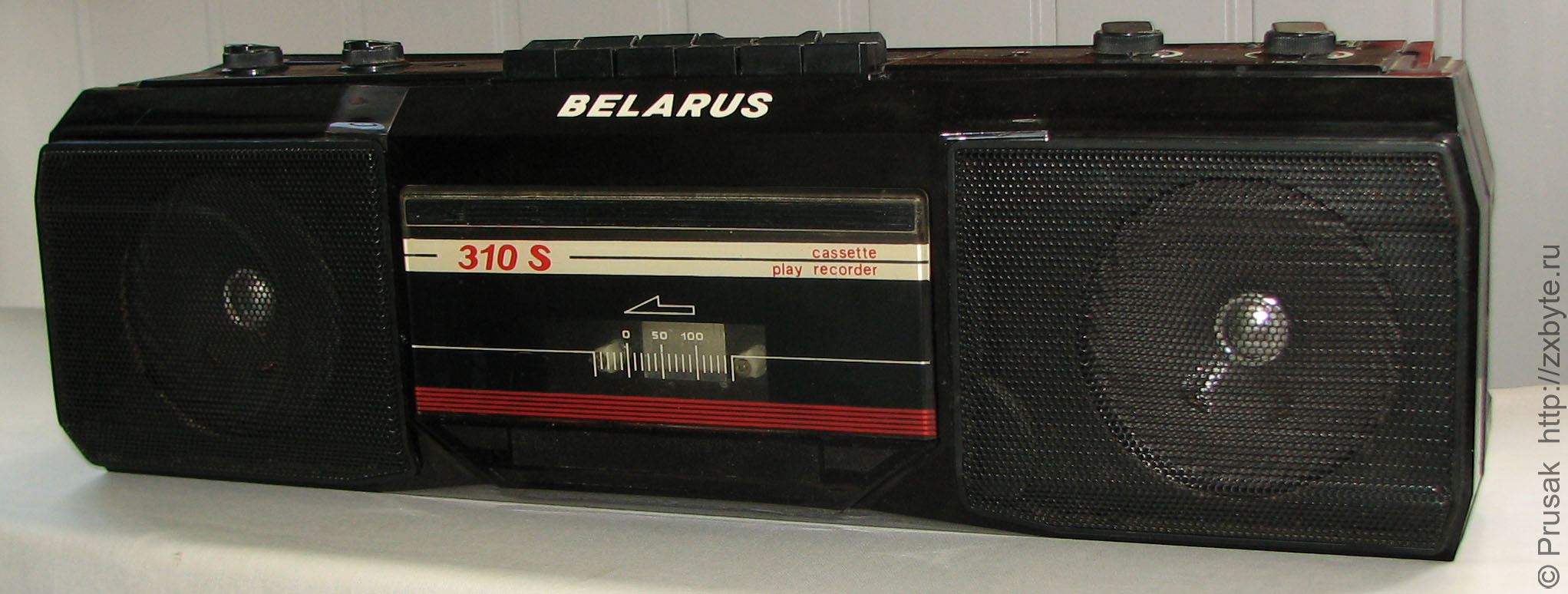

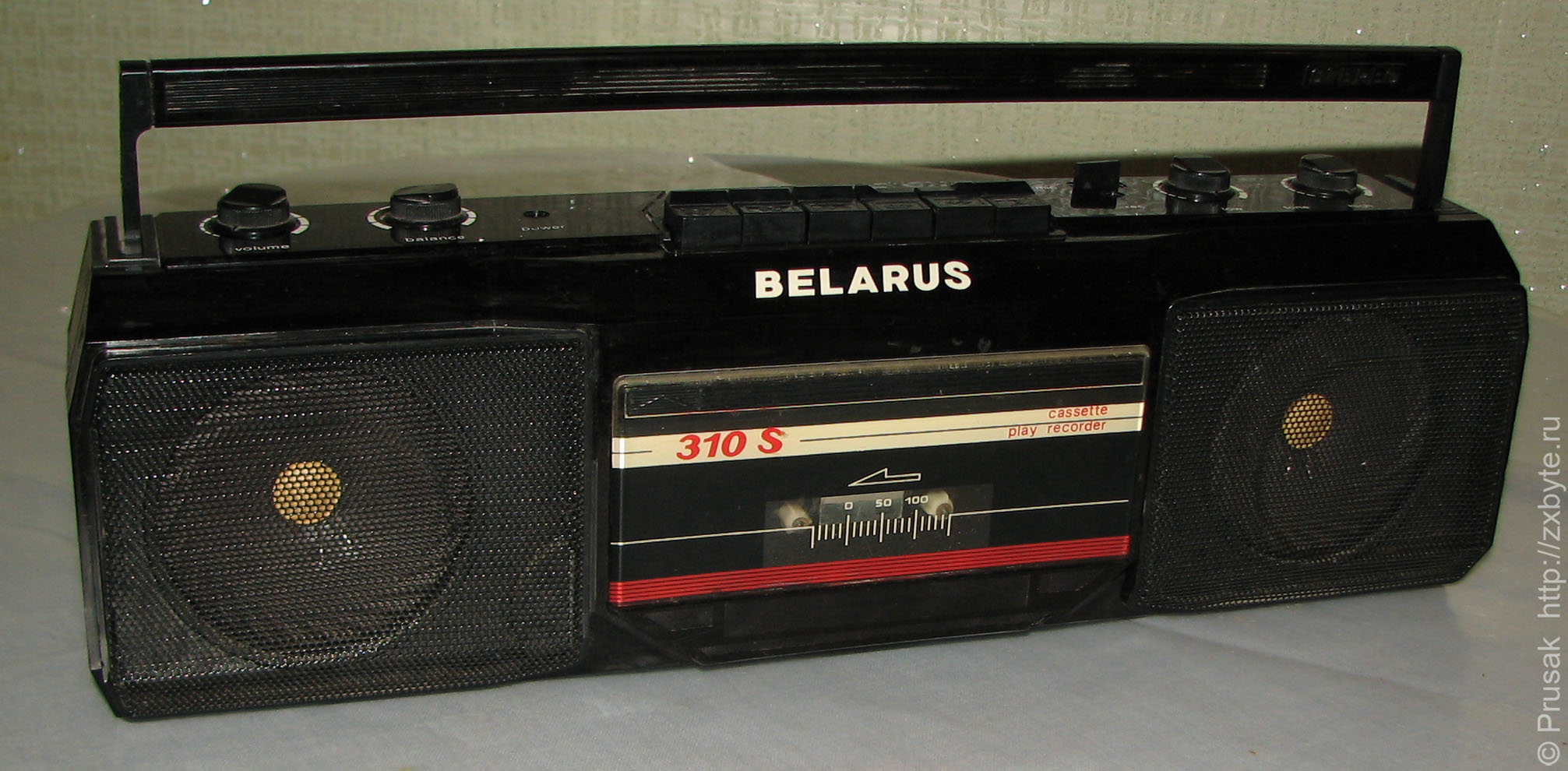

Экспортный вариант ″Беларусь М-310С″, вид спереди
Экспортный вариант ″Беларусь М-310С″, вид спереди

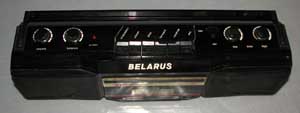

Экспортный вариант ″Беларусь М-310С″, вид сверху
Экспортный вариант ″Беларусь М-310С″, вид сверху
Экспортный вариант ″Беларусь М-310С″, вид спереди
Экспортный вариант ″Беларусь М-310С″, вид сверху

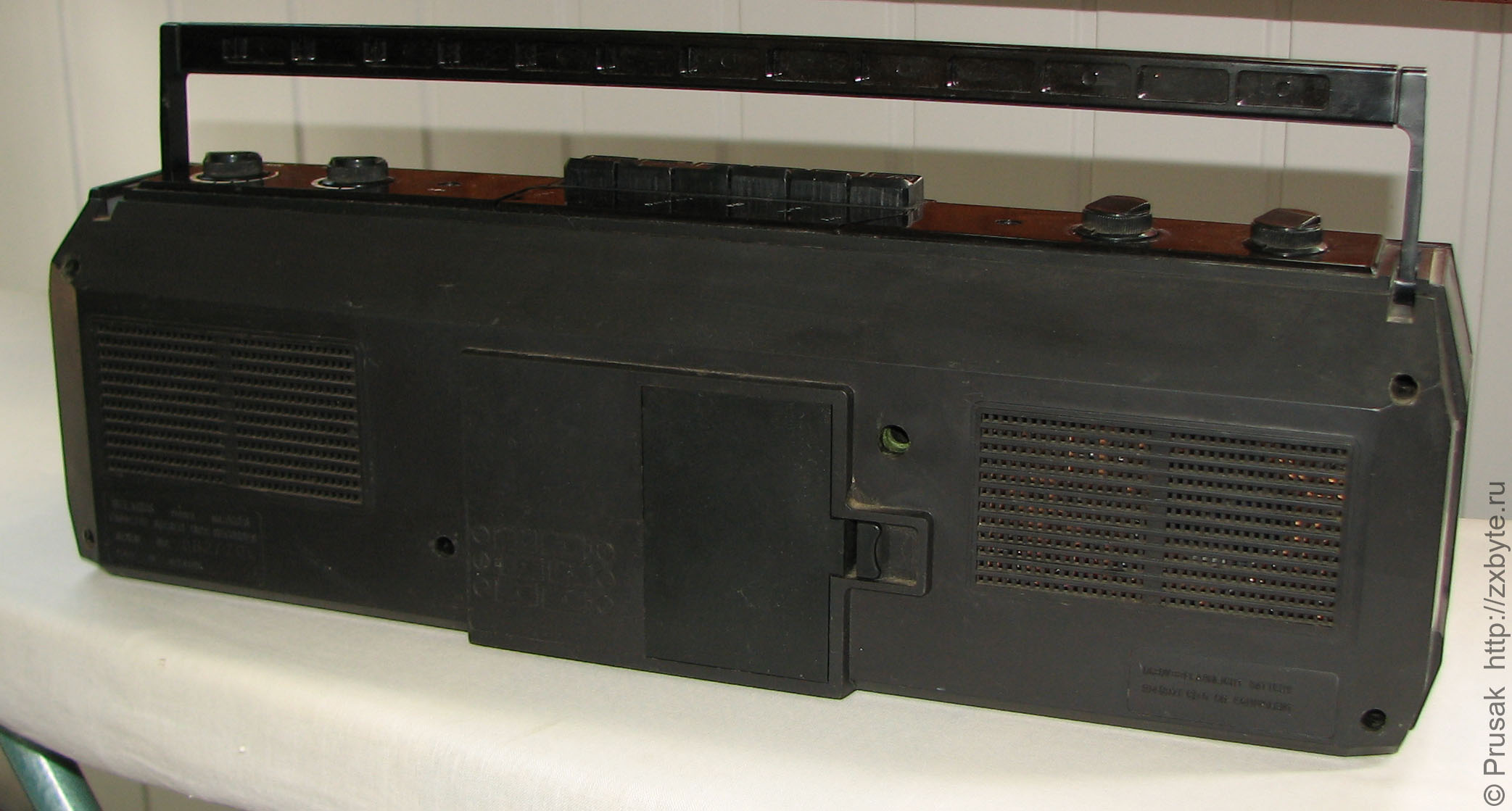

Экспортный вариант ″Беларусь М-310С″, вид сзади
Экспортный вариант ″Беларусь М-310С″, вид сзади
Экспортный вариант ″Беларусь М-310С″, вид сзади

По внешнему виду отличие состоит в отсутствии кнопки включения записи с внешнего микрофона и отсутствии кнопки включения расширения стереобазы. Если заглянуть внутрь магнитофона, видно, что плата предварительного усилителя гораздо меньших размеров, чем у предыдущего варианта.

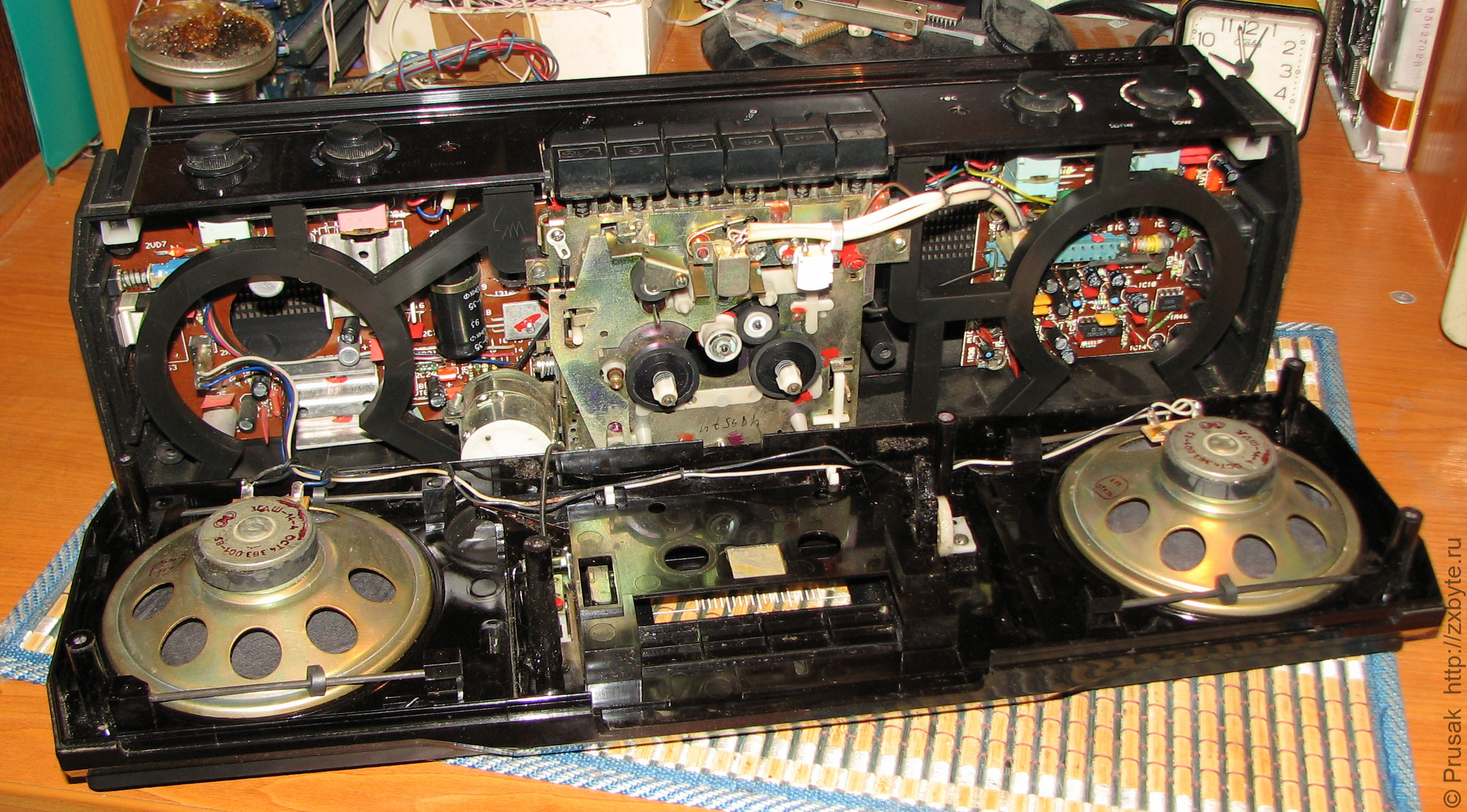

Экспортный вариант ″Беларусь М-310С″ в разобранном виде, вид спереди
Экспортный вариант ″Беларусь М-310С″ в разобранном виде, вид спереди

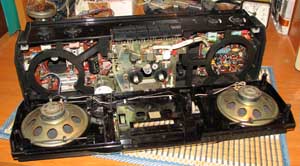

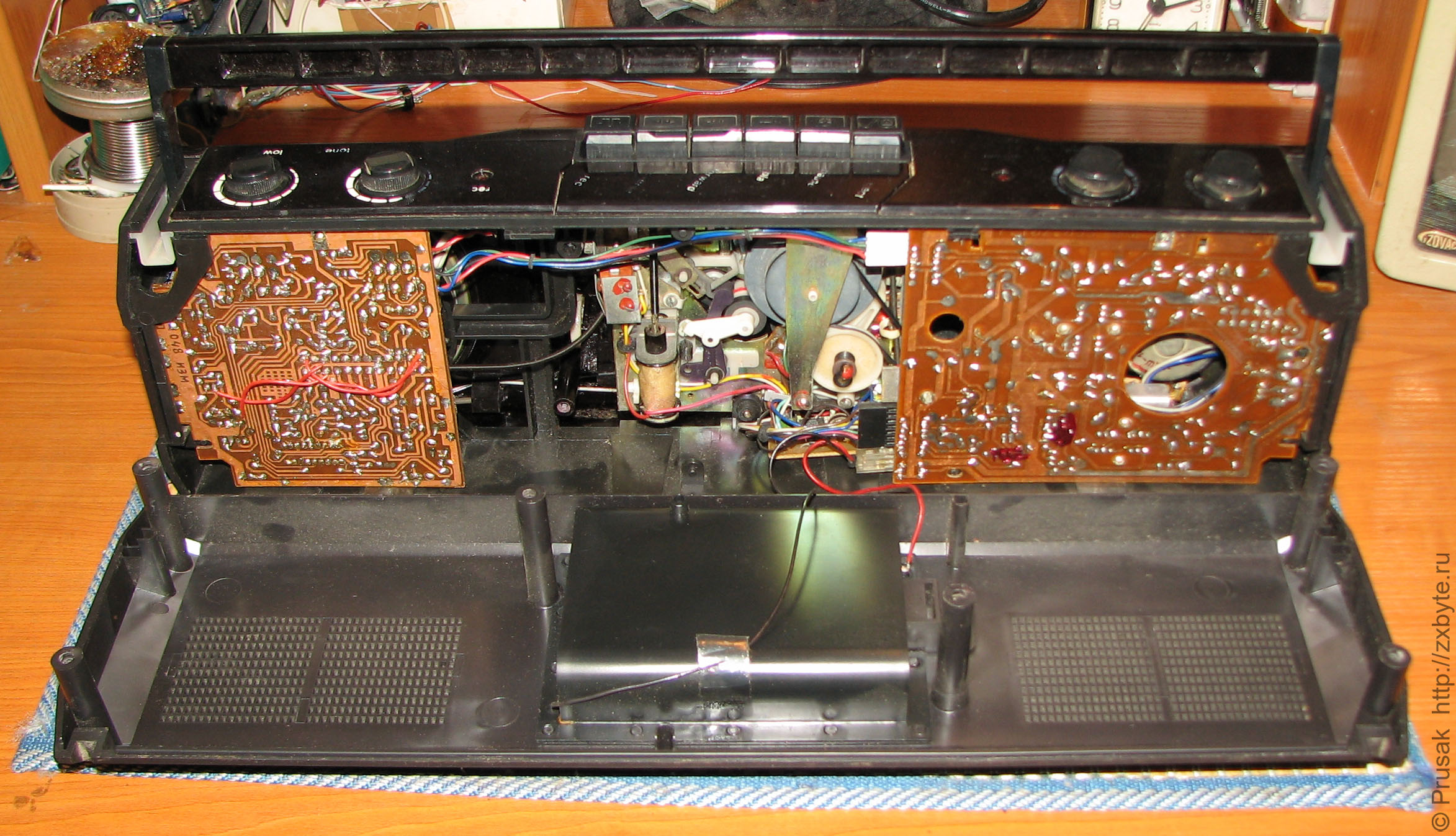

Экспортный вариант ″Беларусь М-310С″ в разобранном виде, вид сзади
Экспортный вариант ″Беларусь М-310С″ в разобранном виде, вид сзади
Экспортный вариант ″Беларусь М-310С″ в разобранном виде, вид спереди
Экспортный вариант ″Беларусь М-310С″ в разобранном виде, вид сзади

Имеющаяся документация по данной модели:

Описание магнитофона "Беларусь М-310С" из журнала "Радиолюбитель"
Руководство по эксплуатации и схема магнитофона "Беларусь М-310С" 1991 года выпуска
Руководство по эксплуатации и схема магнитофона "Беларусь М-310С" 1992 года выпуска
