Новодельный универсальный джойстик для приставки «Эльф»
Для тех, кому досталась приставка без джойстика, есть возможность изготовить джойстик самому.
Основой джойстика послужила схема эмуляции джойстика Dendy за авторством С. Рюмик (журнал «Радиолюбитель ваш компьютер» №10, 1996 г.)
Картридж является универсальным - на основе платы можно сделать как обычный пассивный джойстик для использования в классической версии приставки, так и джойстик по стандарту Dendy для использования в «новодельных» версиях приставки. В качестве кнопок используются Cherry MX.

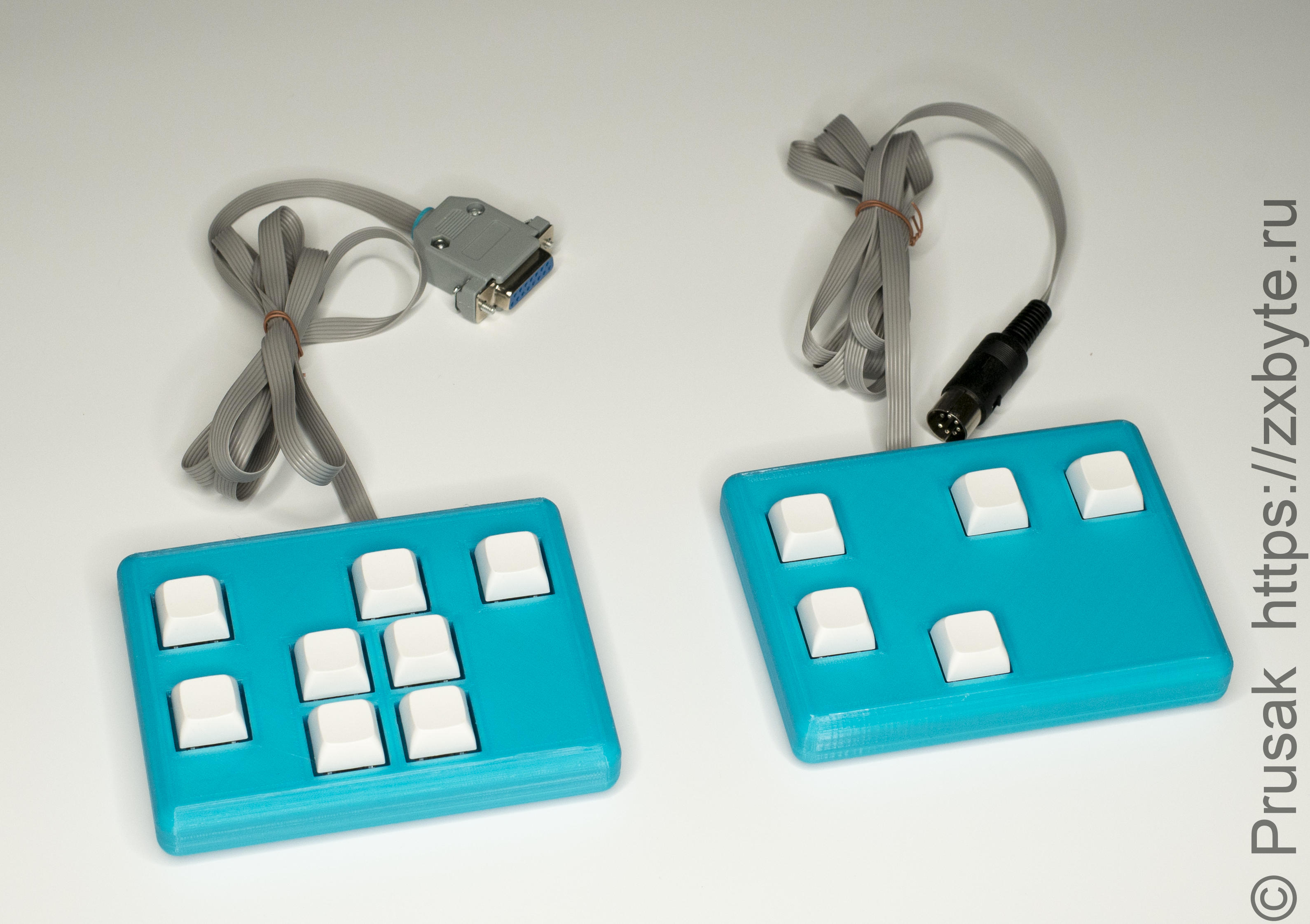

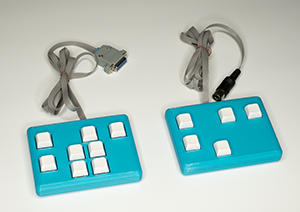

Две версии джойстиков приставки «Эльф». Слева - эмуляция Dendy джойстика для использования в «новодельных» приставках, справа - обычный пассивный джойстик для оригинальной приставки «Эльф»
Две версии джойстиков приставки «Эльф». Слева - эмуляция Dendy джойстика для использования в «новодельных» приставках, справа - обычный пассивный джойстик для оригинальной приставки «Эльф»
Раскладка кнопок сделана по аналогии с QAOPM на спектрумовской клавиатуре. Для версии с эмуляцией Dendy джойстика также используются дополнительные кнопки (Start, Select, Fire A), которые не работают на оригинальной приставке «Эльф», но могут задействоваться в «новодельных» версиях приставки.

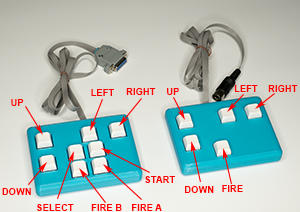

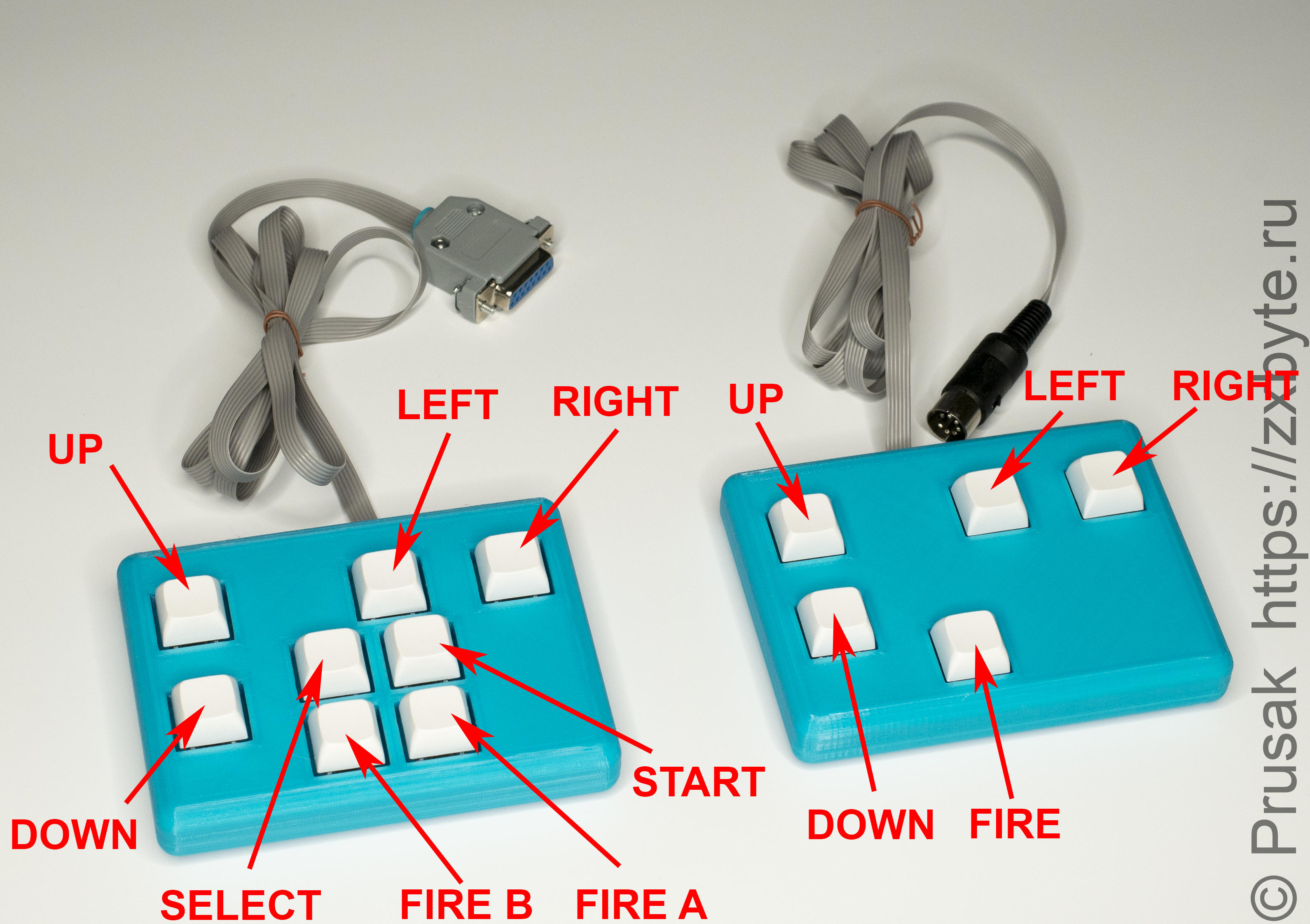

Назначение кнопок джойстиков
Назначение кнопок джойстиков

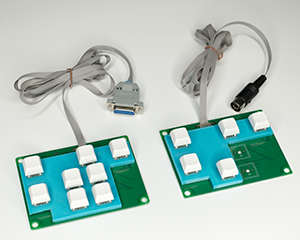

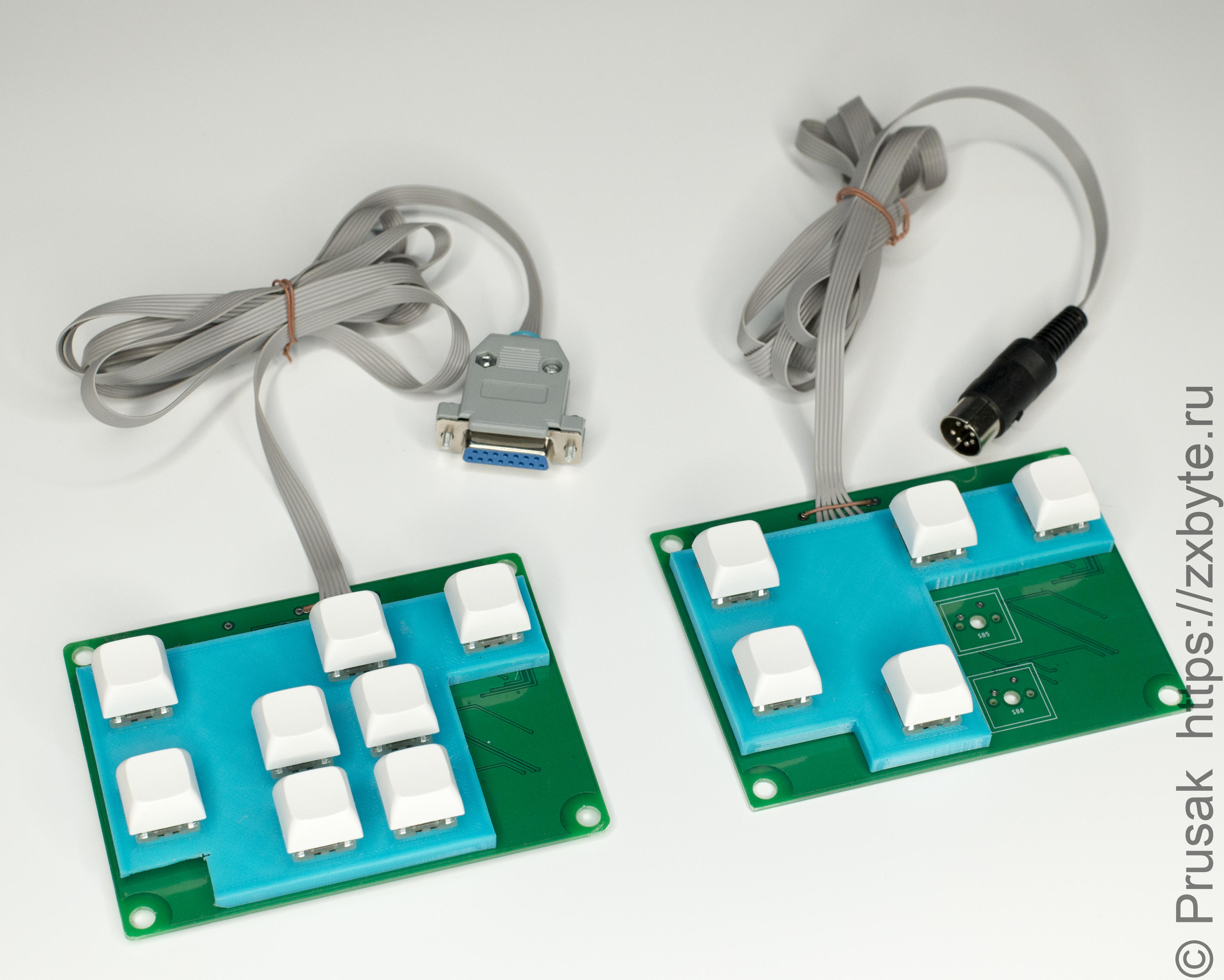

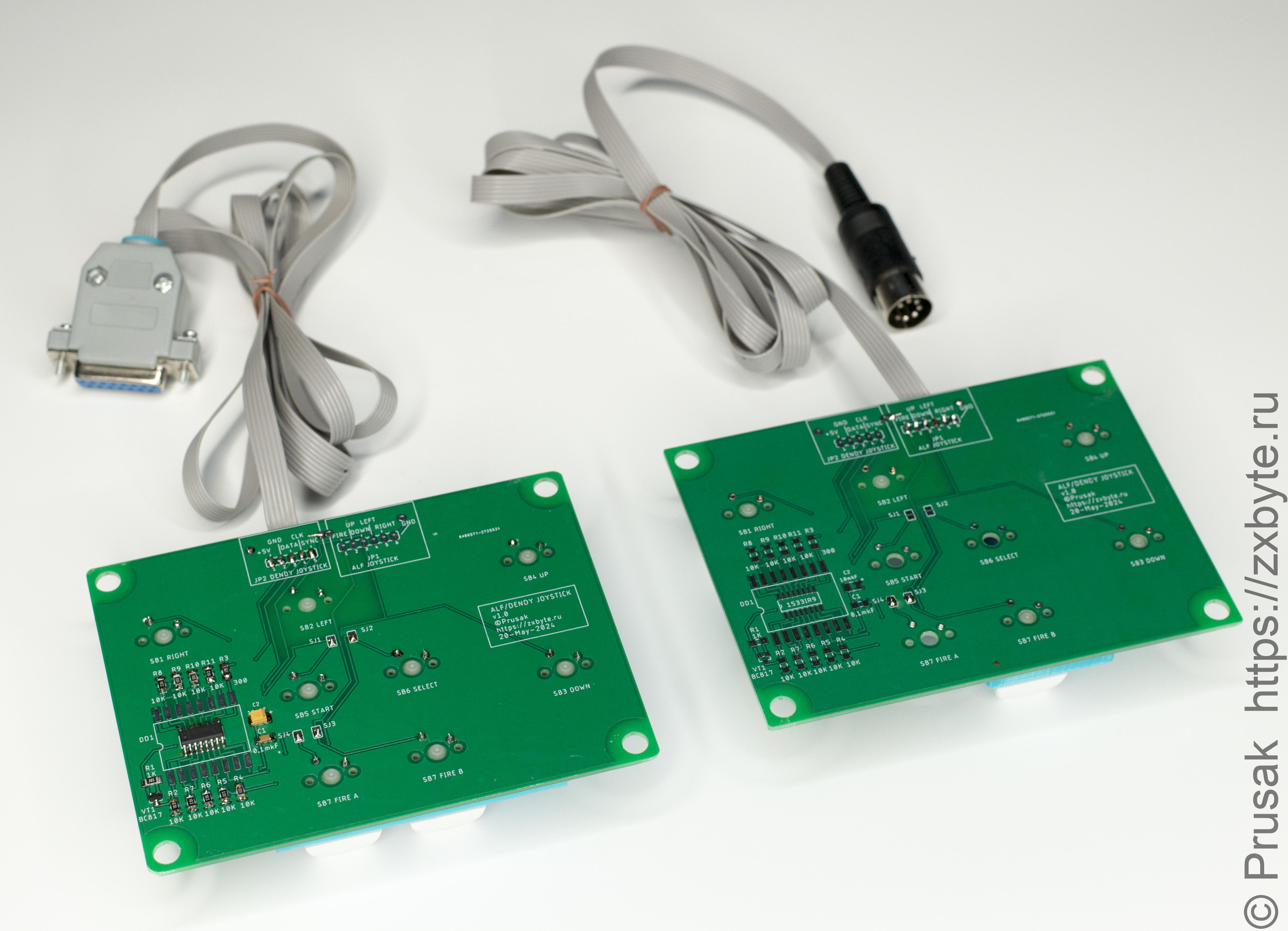

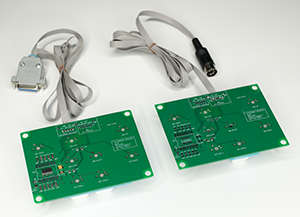

Печатная плата двух вариантов джойстика
Печатная плата двух вариантов джойстика
Печатная плата двух вариантов джойстика
Кнопки Fire A, Fire B, Select, Start можно менять местами. Для этого на плате установлены перемычки SJ1-SJ4, которые можно скоммутировать между собой проводами, обеспечивая нужную раскладку кнопок.
Документация
|
|
Полный комплект документации для изготовления новодельного джойстика для приставки «Эльф»В архиве содержится схема джойстика, фотографии, разводка платы, файлы для заказа изготовления платы, файлы деталей корпуса для печати на 3D принтере. На одной плате можно собрать один из двух вариантов джойстика.
|
