Плата, комплектующие и схемотехника компьютера

Компьютер собран на одной плате:

Компьютер «Байт» со снятой клавиатурой

Панорамная фотография платы компьютера «Байт» в большом разрешении (внимание, размер файла 6,5МБ!)

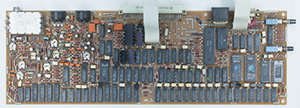

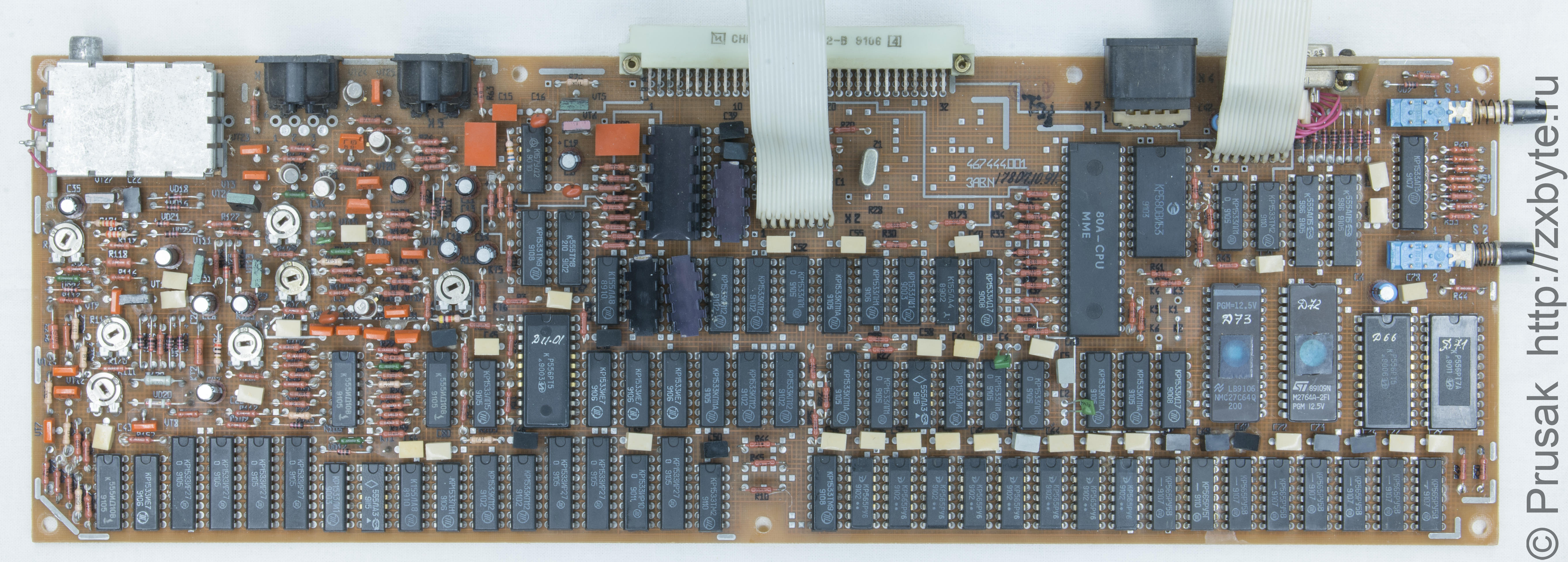

Плата компьютера «Байт»

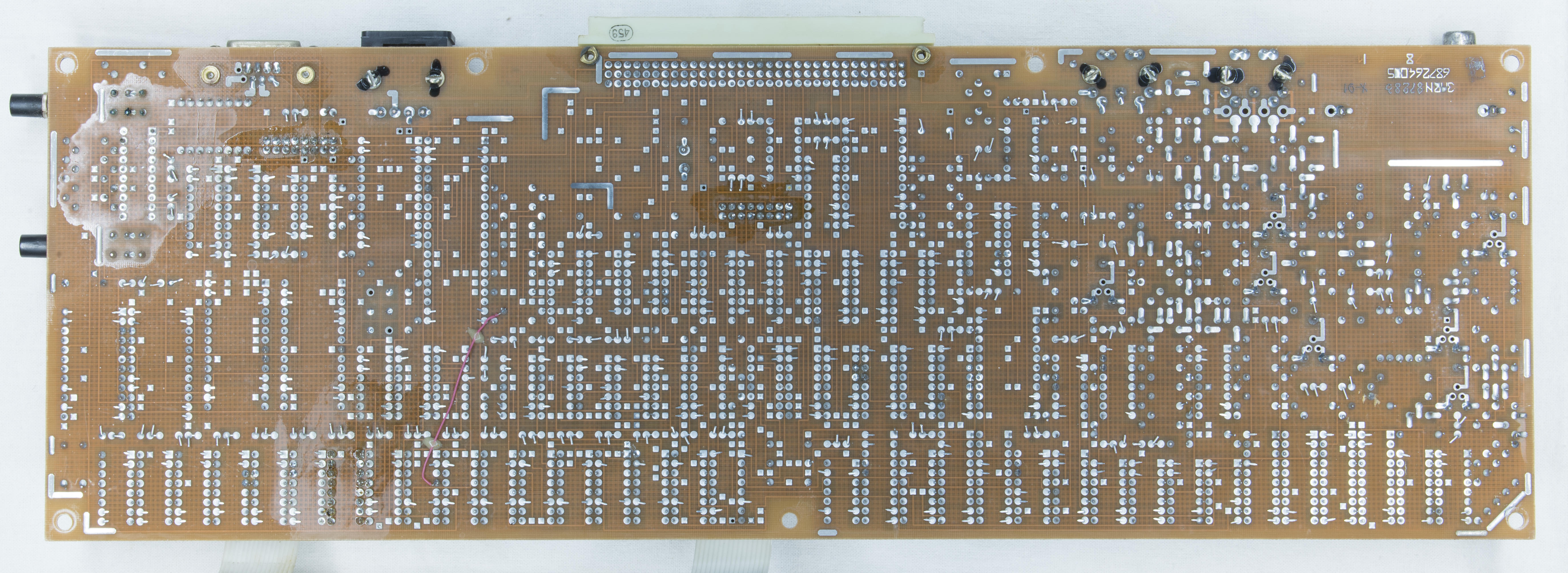

Плата многослойная. На верхней и нижней сторонах платы дорожек почти нет. На фото внизу нижняя сторона платы. Видно, что под верхним слоем текстолита находятся дорожки.

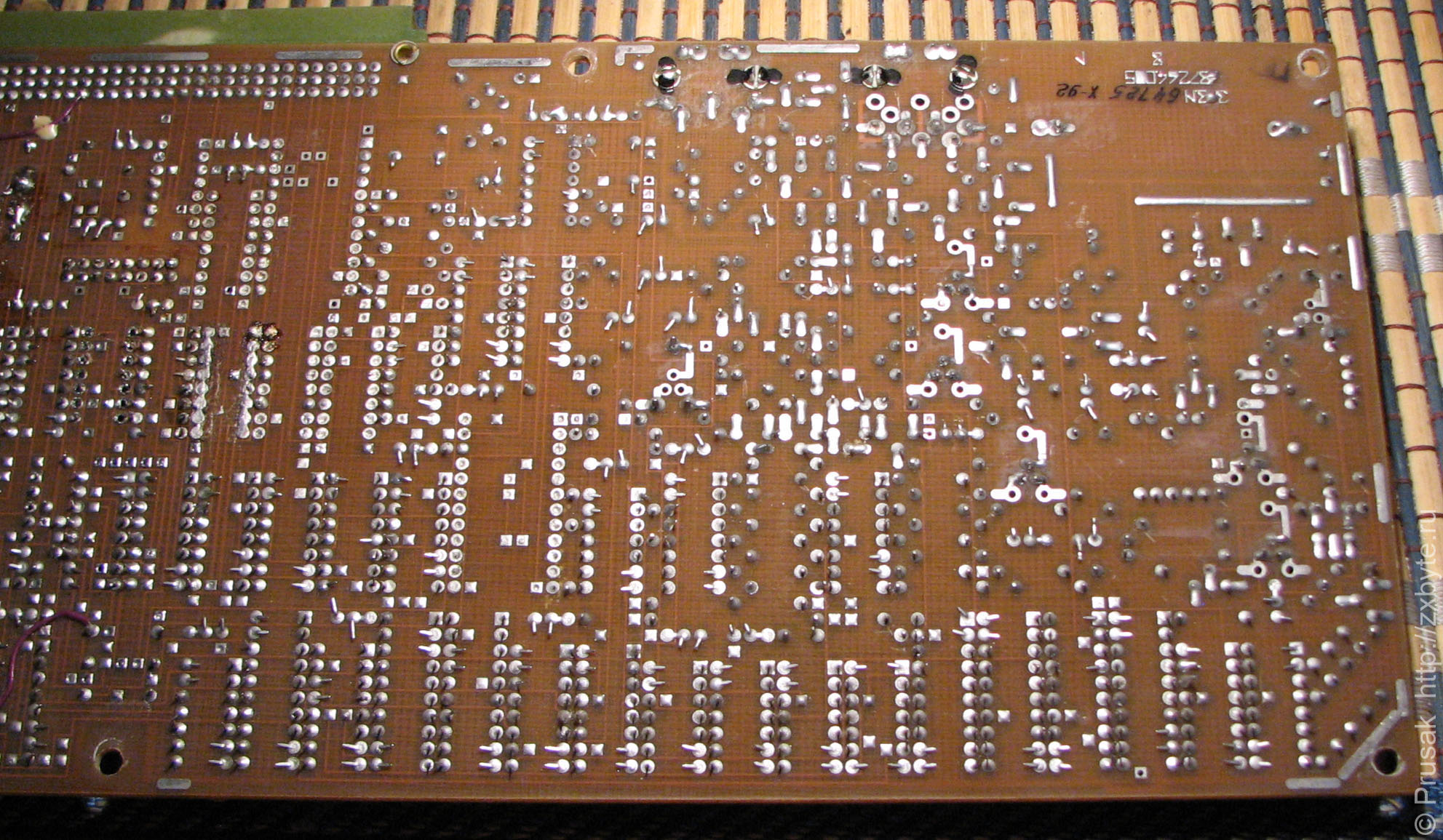

Кусок платы «Байта», вид на сторону пайки

Плата компьютера состоит из восьми слоёв. Два слоя - это верх и низ платы, и 6 слоёв внутри. В подтверждение можно посмотреть на участок платы возле ВЧ-кодера. Слои нумеруются цифрами от 1 до 8 (на фотографиях ВЧ-кодер отпаян с платы для удобства съёмки):

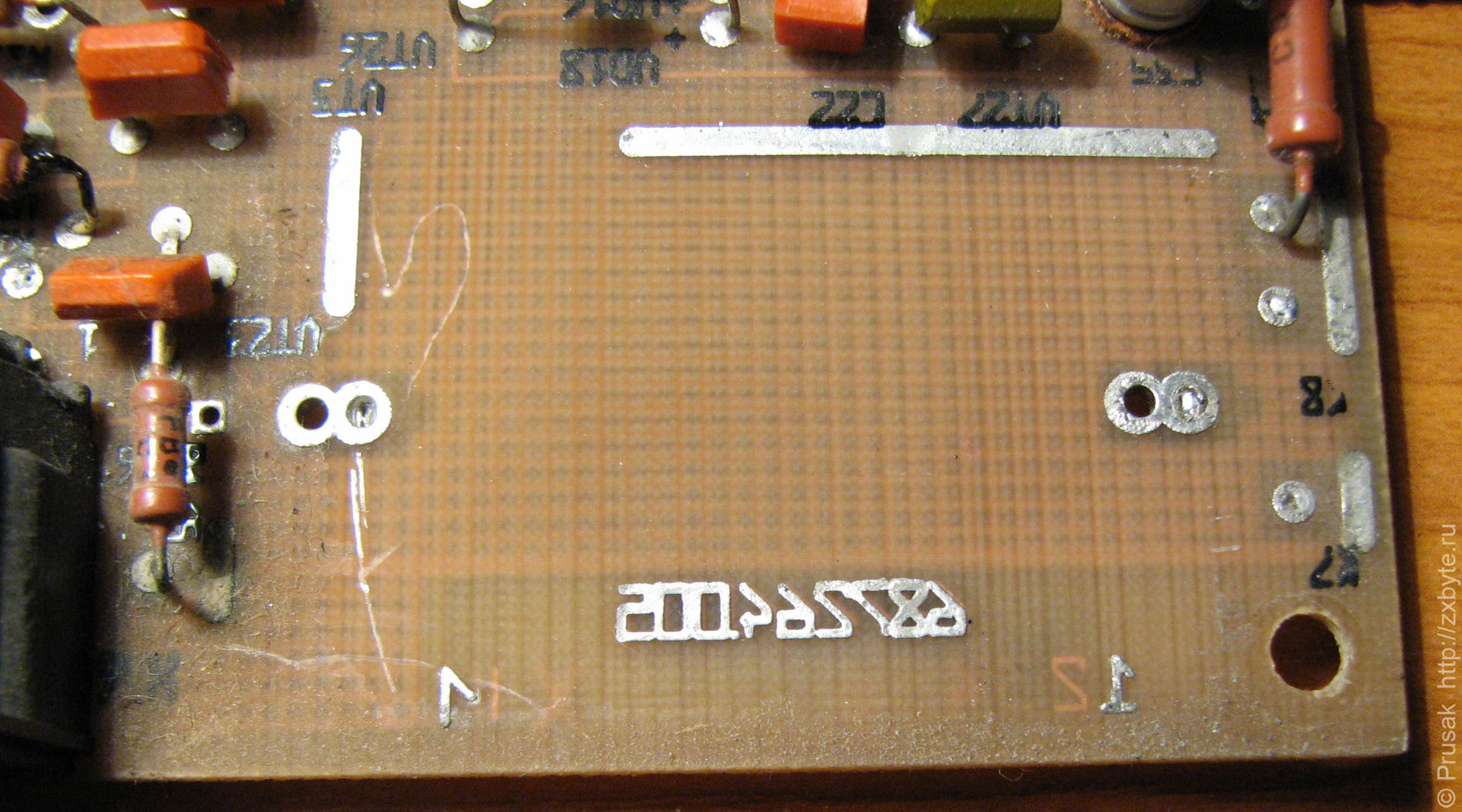

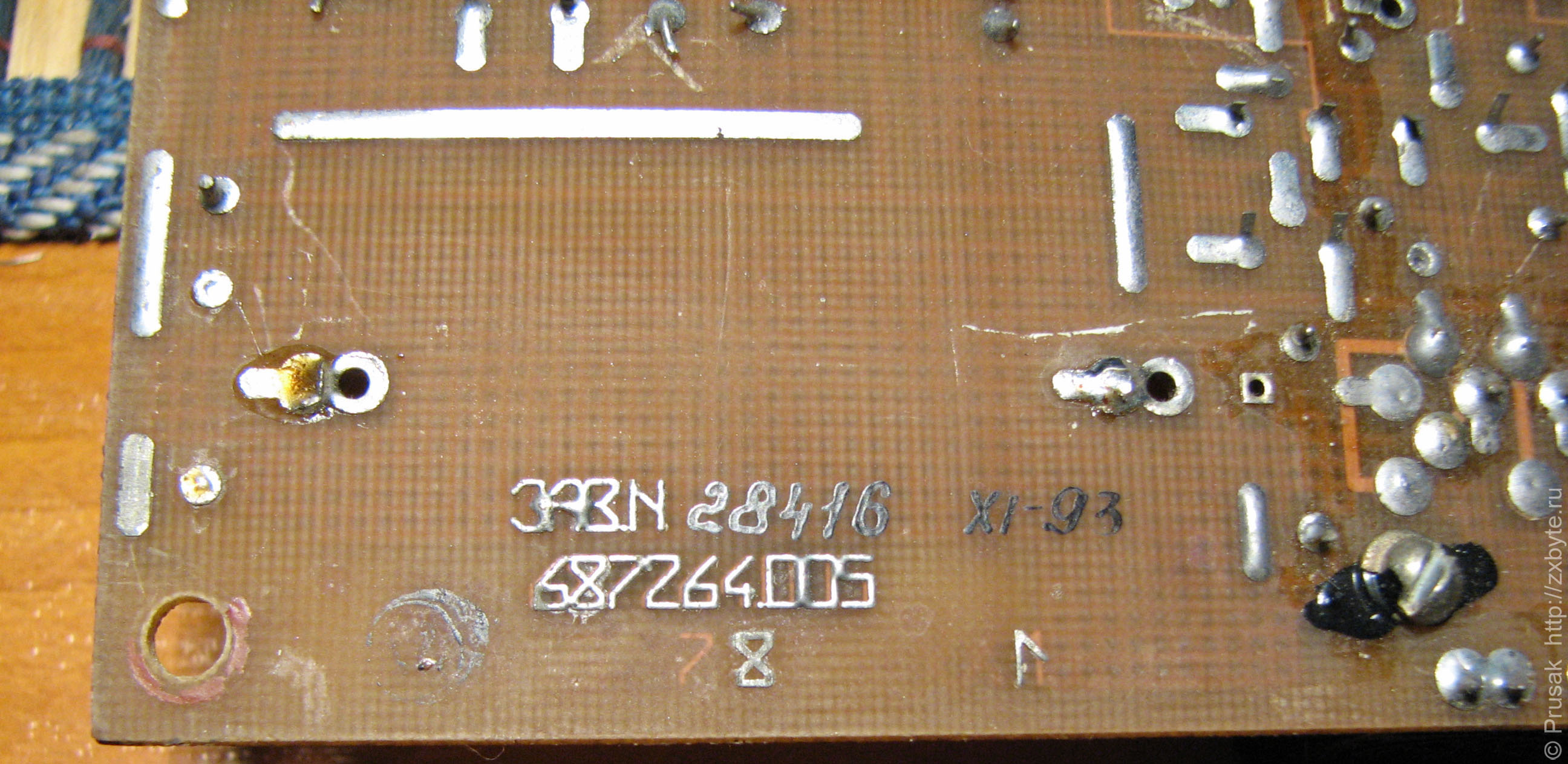

В этом месте платы слои нумеруются цифрами от 1 до 8. Чётко видны цифры с номерами крайних слоёв 1 и 8.

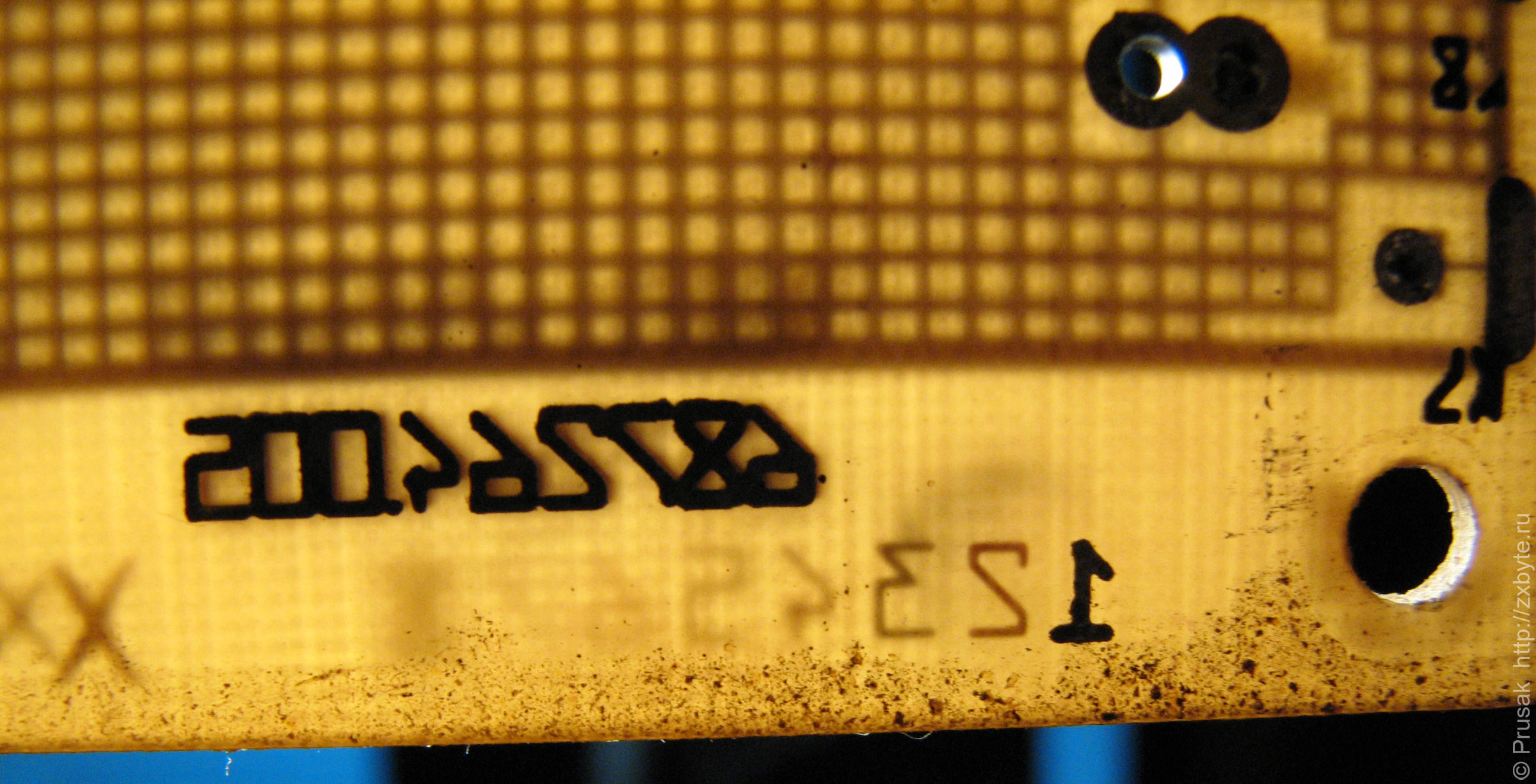

Если смотреть плату на просвет, то видны остальные номера слоёв, расположенные в глубине платы.

Нумерация слоёв платы, если смотреть на просвет

Платы компьютеров в зависимости от года производства могли незначительно отличаться. Например, в ранних экземплярах компьютера (например, 1992 года) шлейфы клавиатуры выполнены на разъёмах, и их можно при ремонте компьютера легко отсоединить от платы.

Шлейф клавиатуры «Байта» с разъёмом

Хотя обычно были просто впаяны в плату:

Шлейф клавиатуры «Байта», впаянный в плату

Достоверно мне неизвестно, чем это было вызвано. Вполне возможно, что в целях удешевления стоимости компьютера. Но более очевидной мне кажется версия, что от тряски такой разъём мог расстыковаться, и, чтобы избежать лишних обращений в гарантийные мастерские, разработчики пошли по пути отказа от разъёмных соединений внутри устройства.

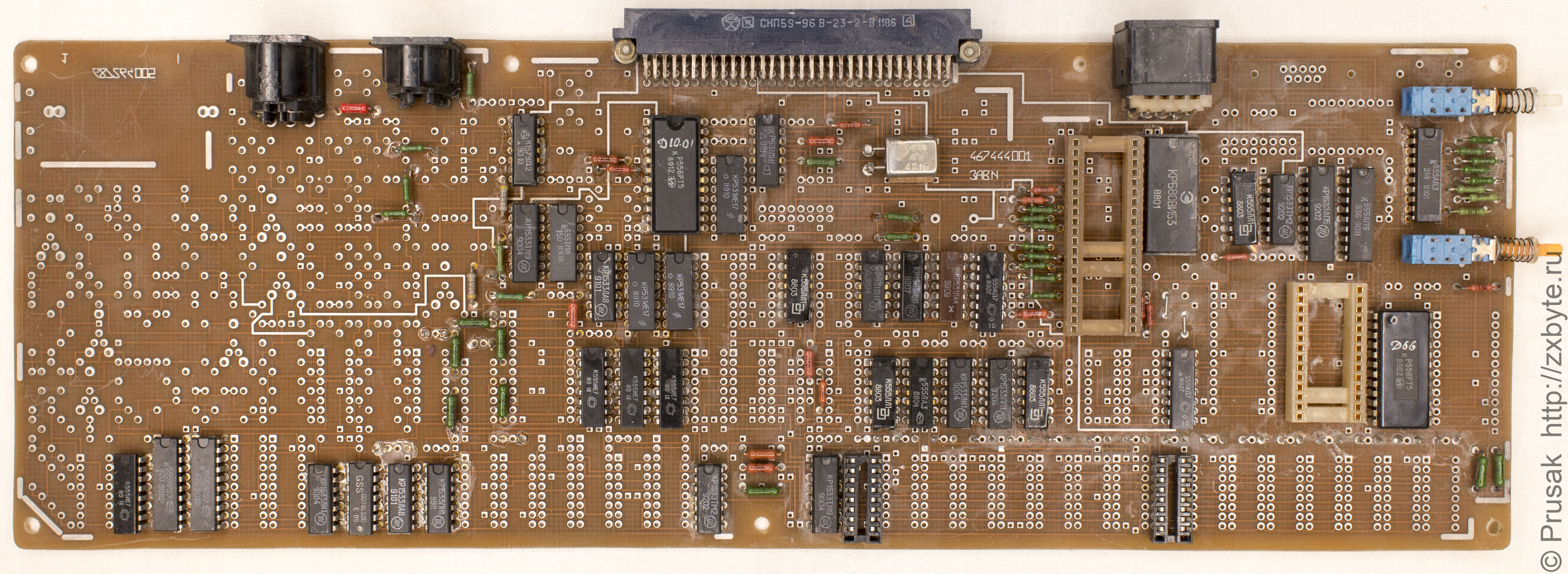

Печатная плата для самостоятельной сборки компьютера «Байт»

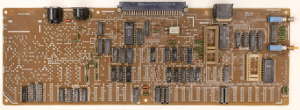

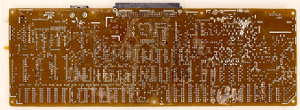

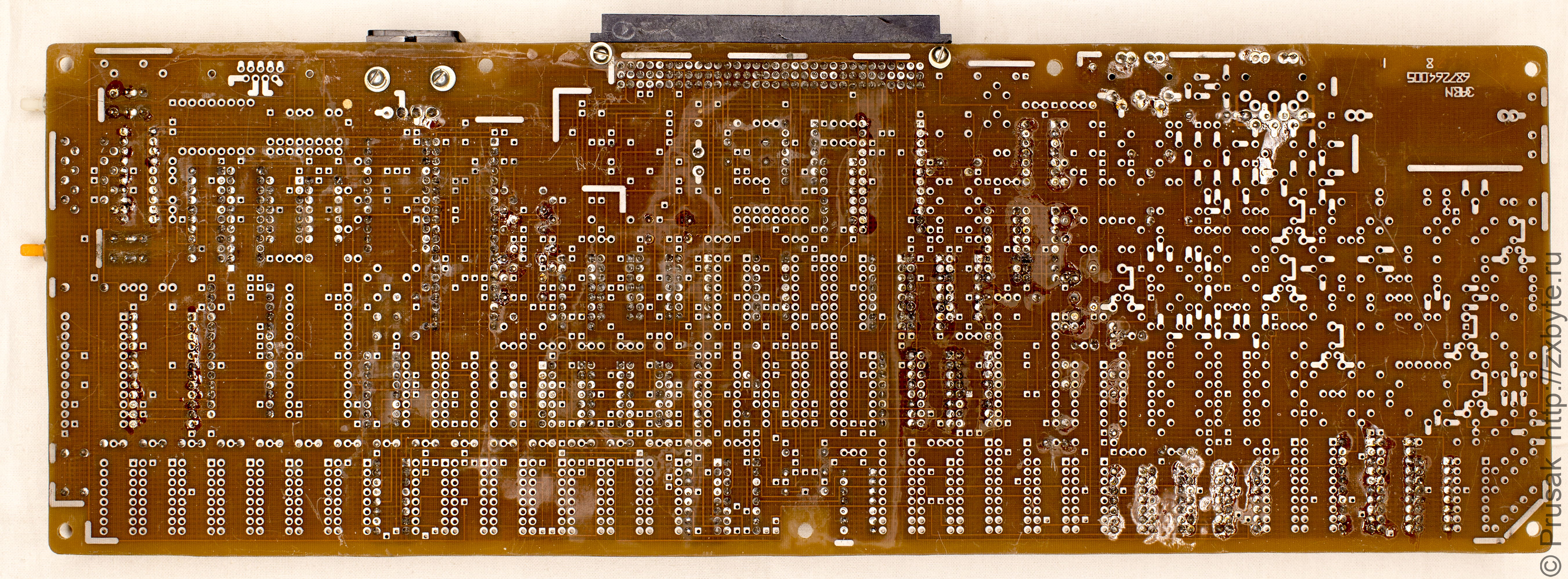

Самодельный(?) компьютер «Байт»

На самом деле завод вряд ли выпускал такие платы. На плате отсутствует маркировка элементов и заводской номер, а также её уже начали паять. Вероятнее всего плата "убежала" с завода на одном из этапов изготовления :) Однако благодаря этому можно с большего увидеть как выглядит «чистая» плата компьютера.

Схемы и документация по компьютеру «Байт»
Технологическая документация:
		ОТИБ.466214.001 РД Байт. Инструкция по ремонтуИнструкция актуальна как для новой, так и для старой версий компьютера «Байт». Также в инструкции есть оригинальные заводские схемы нового и старого вариантов компьютера.
Схемы для «нового» Байта (с серийными номерами от 7600 и выше):
		Схемы компьютера, опубликованные в журнале «Радиолюбитель Ваш компьютер» №7,8 за 1996 год (ввиду многочисленных ошибок использовать эти схемы не рекомендуется)
		Схема электрическая принципиальная в хорошем качестве в pdf, начерченная на основе предыдущей + монтажный чертёж платы + исправление обнаруженных ошибок Редакция от 29.06.2020
		Плата клавиатуры (схема и монтажный чертёж)
		Блок питания (для изделий, изготовленных до 1994 года). Схема и монтажный чертёж платы
		Временные диаграммы работы ПЗУ DD10, DD11 (КР556РТ5)
Книги, руководства:
		Книга "Знакомьтесь, компьютер Байт"Эта книга продавалась в комплекте с компьютерами «Байт» и «Байт-01»
		Руководство по эксплуатации (внимание, в руководстве есть неточности по разъёму питания и разъёму джойстика!)
		Рекламный проспект "Бытовая ПЭВМ Байт"
Статьи:
		Подключение контроллера дисковода (две статьи из журнала «Радиолюбитель»)
		Подключение компьютера «Байт» к SCART телевизора «Горизонт-519» («Радиолюбитель. Ваш компьютер» 1999, №9)Эта статья касается только компьютеров «Байт» старой модели, т.к. у них инверсный синхросигнал на RGB-выходе. Более подробно об этом можно узнать из раздела сайта «Старый вариант компьютера».
		Устранение торможения «медленной» памяти («Радиолюбитель. Ваш компьютер» 2000, №1)
		Турбирование ПК «Байт» («Радиолюбитель. Ваш компьютер» 2000, №2)
		Работа с нестандартными загрузчиками (две статьи из электронных изданий «Energy» №2 и «ZX-Element» №2)
		Трёхголосный синтезатор звука в «Байте» (журнал «Радиолюбитель. Ваш компьютер» 1996, №3)В статье есть ошибки в листингах программ
