Сопряжение с телевизором

В компьютере установлен SECAM-кодер с ВЧ-модулятором. Кодер занимает приблизительно четверть платы компьютера:

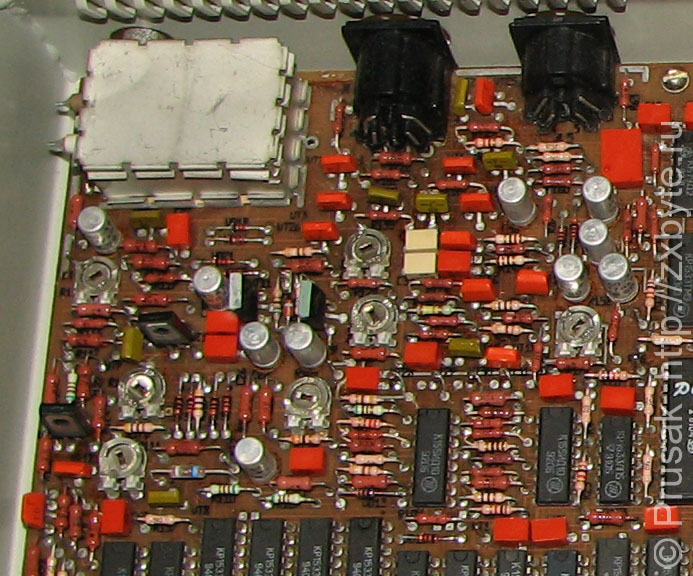

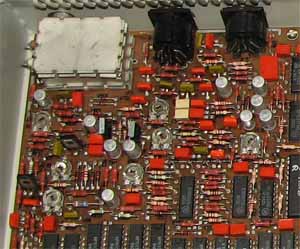

Кусок платы «Байта» с кодером СЕКАМ
Кусок платы «Байта» с кодером СЕКАМ
Кусок платы «Байта» с кодером СЕКАМ

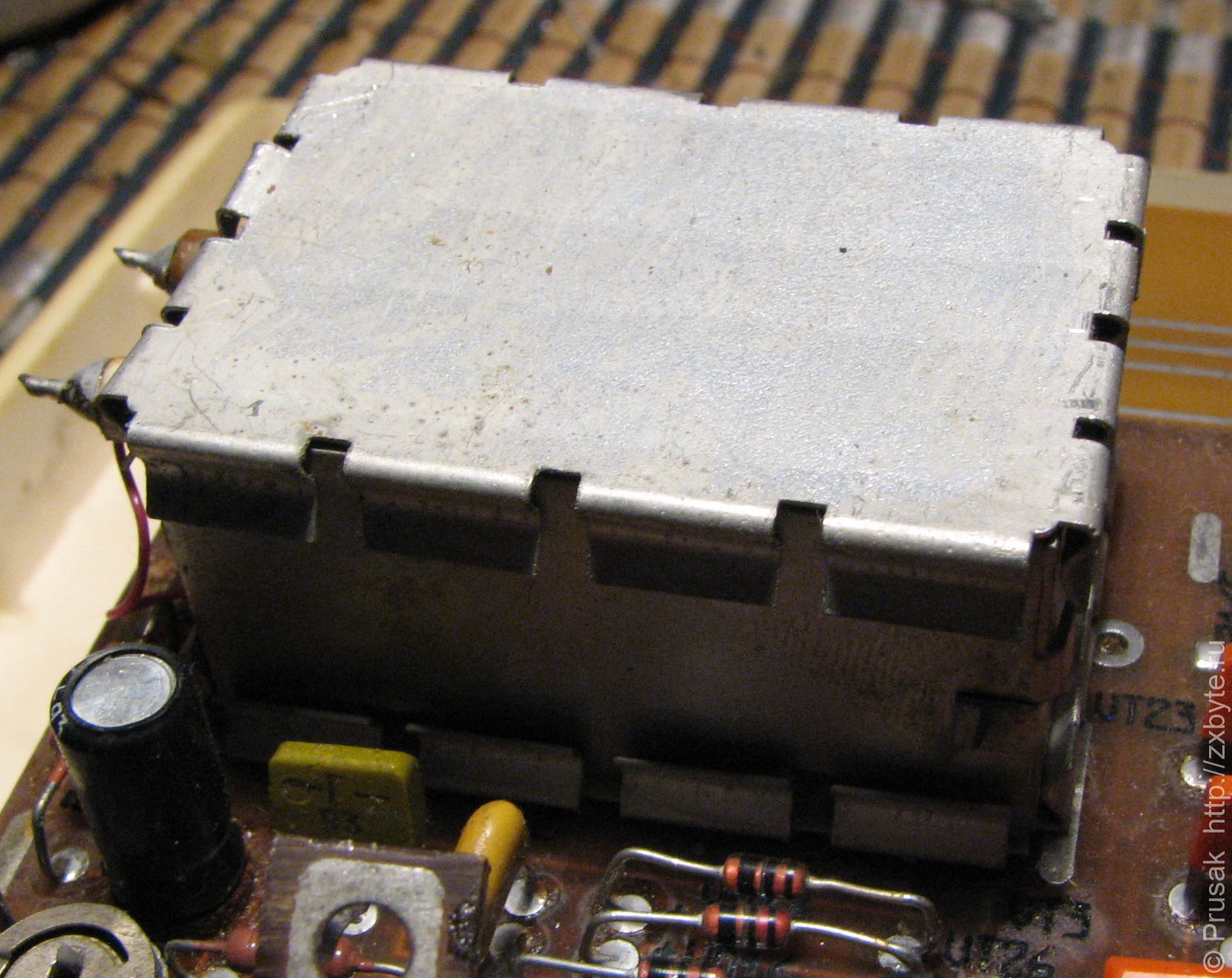

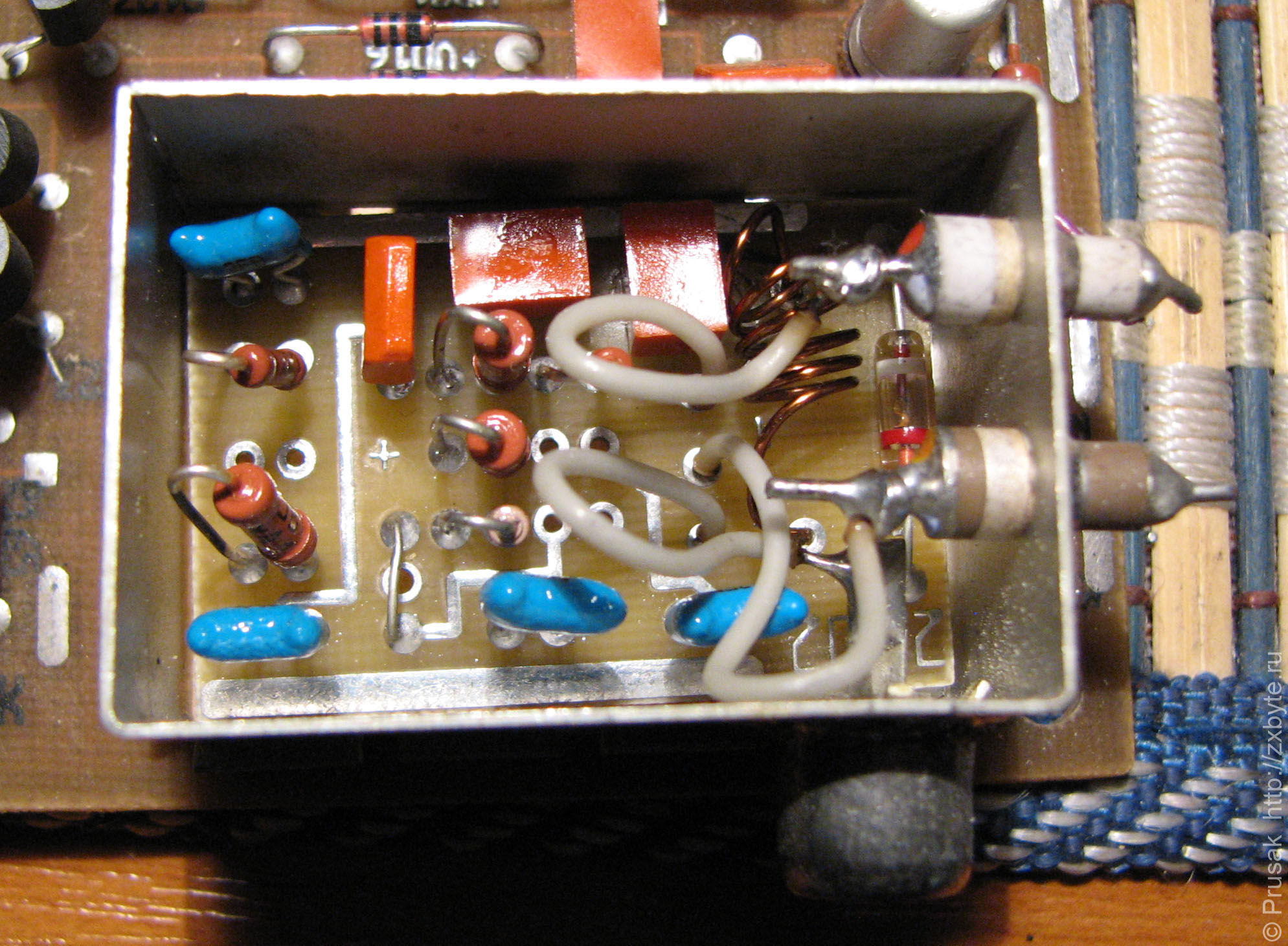

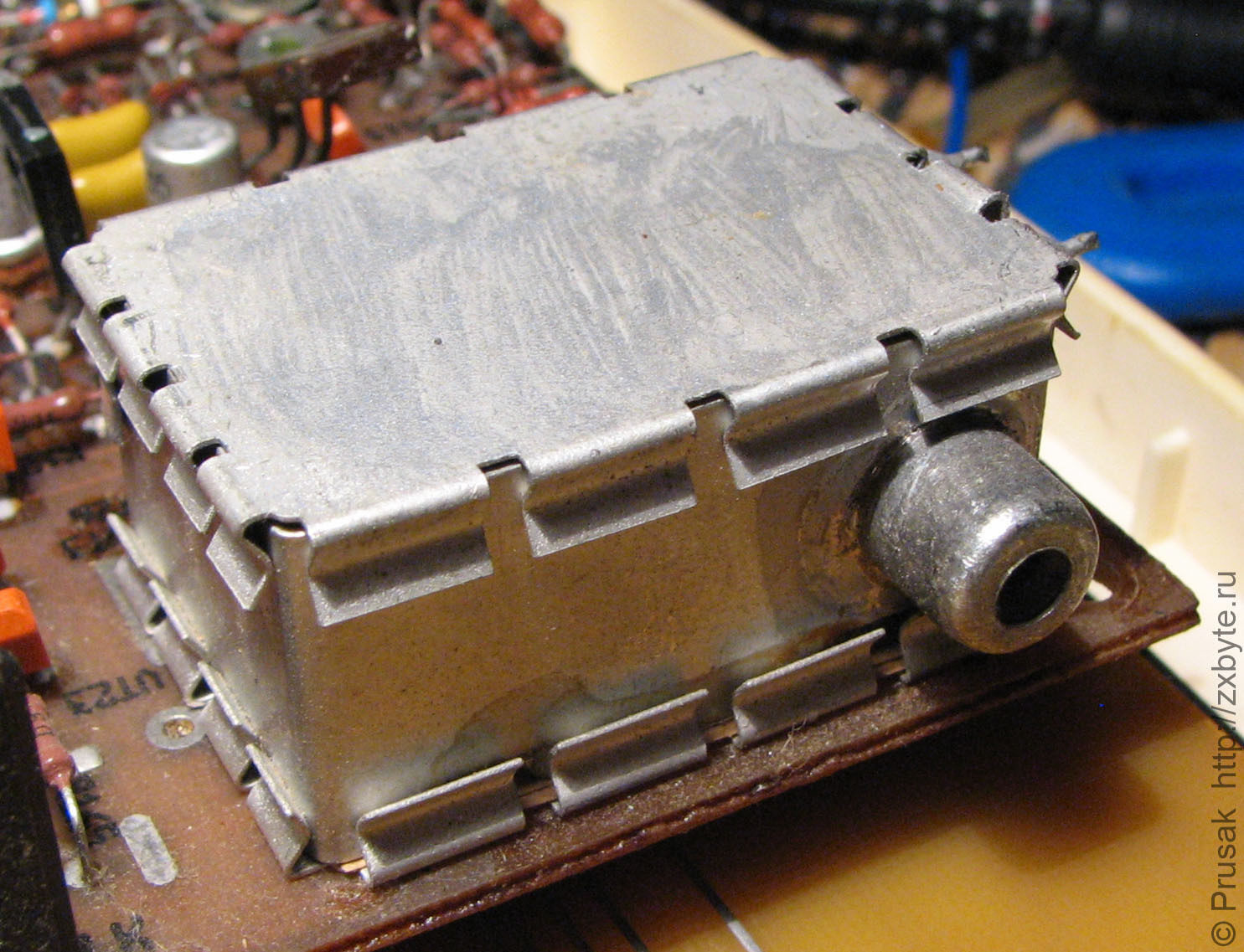

ВЧ-модулятор на плате «Байта»
ВЧ-модулятор на плате «Байта»
ВЧ-модулятор на плате «Байта»
ВЧ-модулятор на плате «Байта»
ВЧ-модулятор на плате «Байта»
ВЧ-модулятор на плате «Байта»
ВЧ-модулятор на плате «Байта»

Благодаря ВЧ-модулятору компьютер можно подключать прямо к антенному входу телевизора. Это очень способствовало продаже компьютера, т.к. для подключения его к телевизору не требуется доработка телевизора.

У меня получается подключать "Байт" через антенный шнур только к советским телевизорам. Позже я пытался подключить "Байт" к TV-тюнеру, но он упорно не "ловил" сигнал. Так ничего из этой затеи не вышло.

Качество изображения после кодера и ВЧ-модулятора не очень хорошее, поэтому предпочтительнее подключать компьютер через RGB-выход.

7-контактный RGB-разъём компьютера «Байт»

На семиконтактный разъём выведены цветовые сигналы (RGB), яркостный сигнал (I), синхросмесь (SYNC) и сигнал аудио. Встречаются "Байты" с RGB-выходом, выполненном на 5-контактном разъёме:

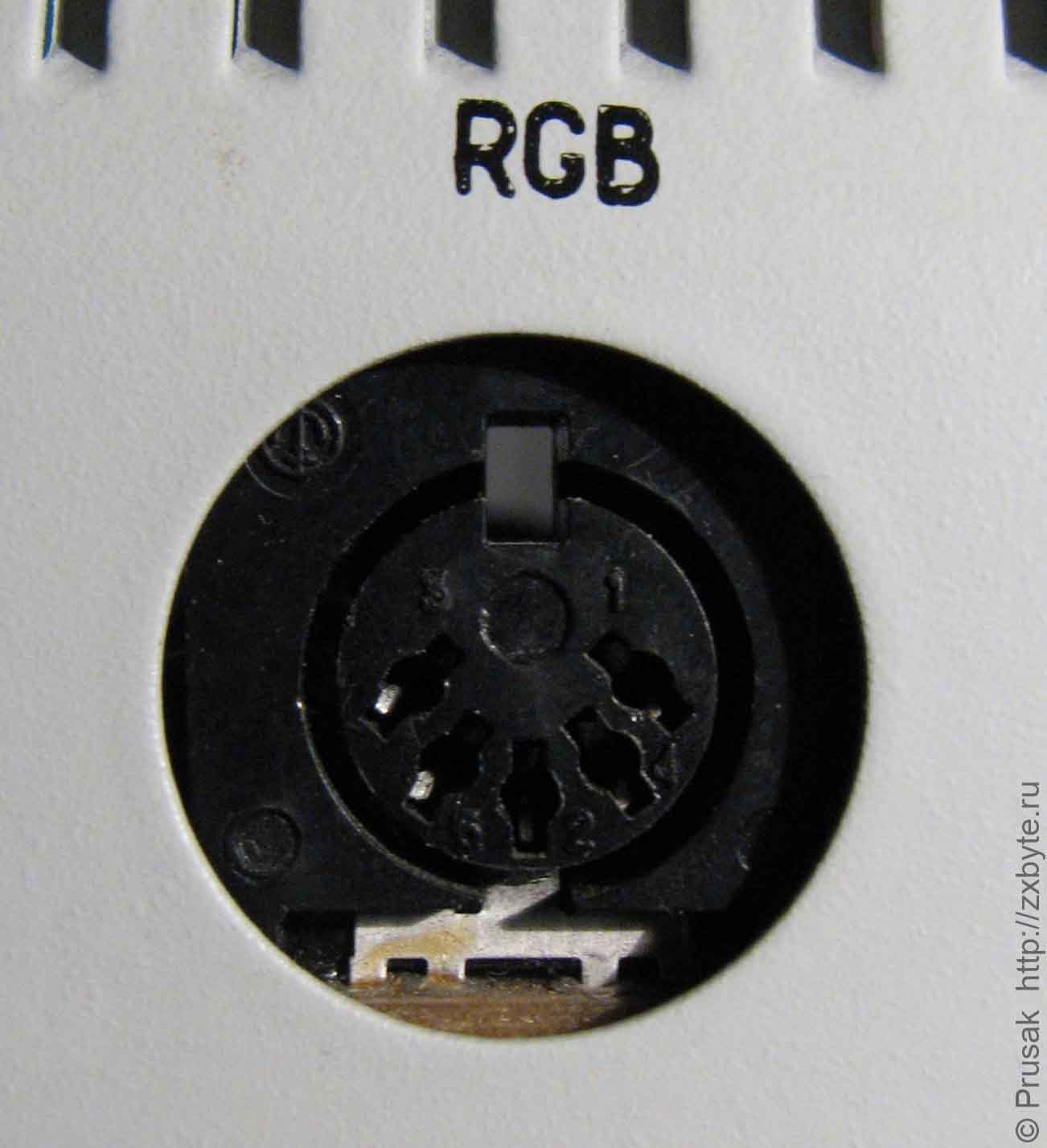

Нестандартный 5-контактный RGB-выход компьютера «Байт»
Нестандартный 5-контактный RGB-выход компьютера «Байт»
Нестандартный 5-контактный RGB-выход компьютера «Байт»

Таким образом, на разъём не попали сигналы яркости и аудио. Подобные разъёмы ставили на компьютеры исключительно от бедности, ибо 7-контактные разъёмы не всегда были в достаточном количестве. Впрочем, плата "Байта" была разведена под оба типа разъёмов - на 5 и на 7 контактов:

Плата компьютера «Байт» была рассчитана на оба типа разъёмов для RGB-выхода - на 5 и на 7 контактов. На фотографии видны свободные контакты для 7-контактного разъёма
Плата компьютера «Байт» была рассчитана на оба типа разъёмов для RGB-выхода - на 5 и на 7 контактов. На фотографии видны свободные контакты для 7-контактного разъёма
Плата компьютера «Байт» была рассчитана на оба типа разъёмов для RGB-выхода - на 5 и на 7 контактов. На фотографии видны свободные контакты для 7-контактного разъёма

"Байт" хорошо подключается к компьютерным TV-тюнерам и аналогичным устройствам с S-video и композитным входами при помощи PAL-кодера от NedoPC. В качестве примера - скриншот заставки (снят с TV-тюнера):

Заставка при включении компьютера «Байт», снятая после PAL-кодера

Вопросы по подключению "Байта" к телевизорам и мониторам вынесены в отдельную статью.
