Дисковод МС5313

DS,DD, 80 дорожек. Тот же самый МС5311, только без электромагнита. После смазки и юстировки обычно начинает работать тихо и хорошо. С ZX-Spectrum работает без проблем.

Фотогалерея

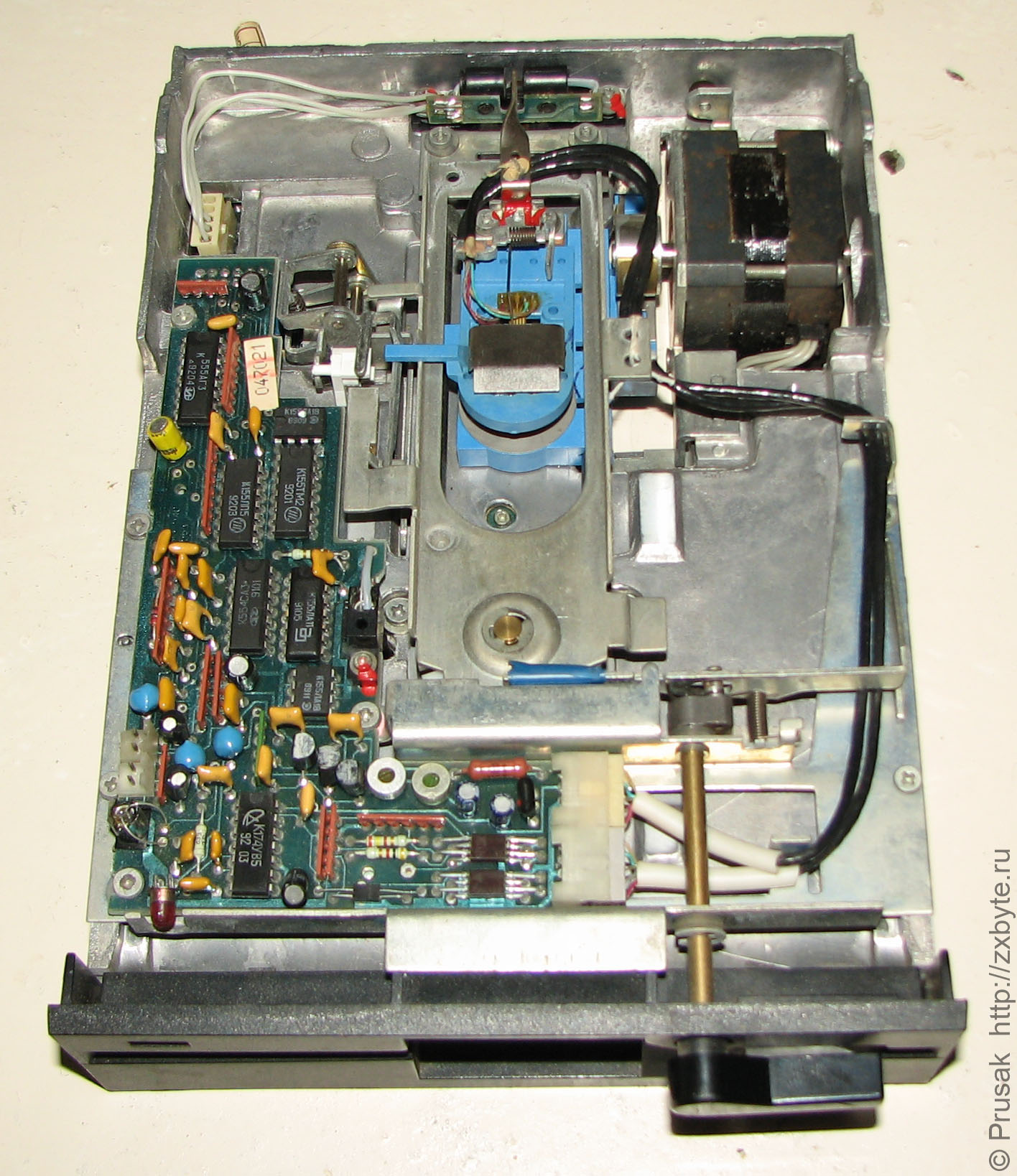

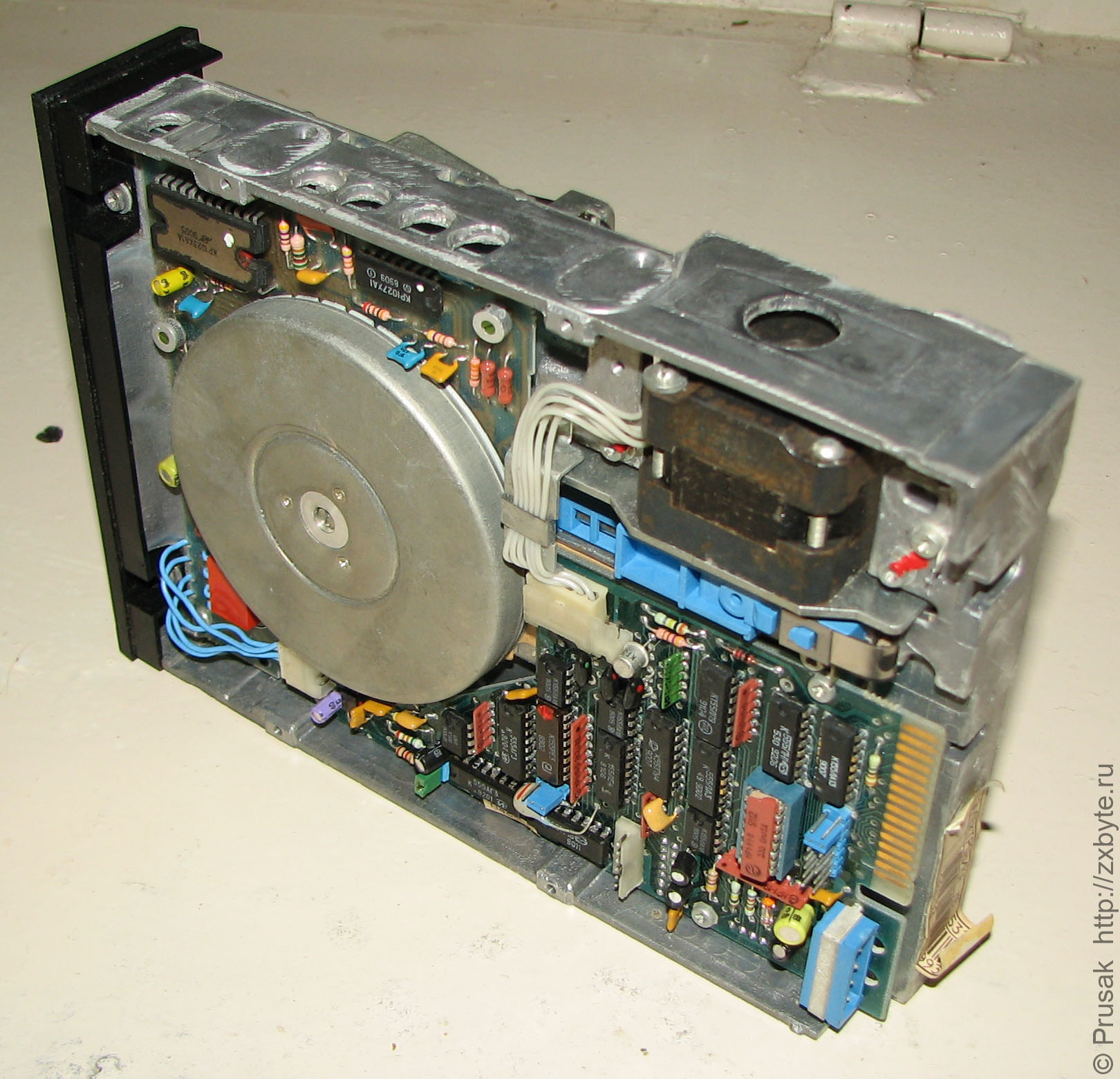

Дисковод МС5313

Описание перемычек

Платы дисковода МС5313 точно такие же, как в дисководе МС5311. Есть только небольшое отличие в размерах верхней платы - она чуть меньше по размеру. Мне доводилось переставлять верхнюю плату от дисковода МС5311 в МС5313, при этом пришлось подпиливать её надфилем. А в остальном всё заработало.

Поэтому описание перемычек будет точно такое же, как для дисковода МС5311, только с той поправкой, что в МС5313 нет электромагнита.

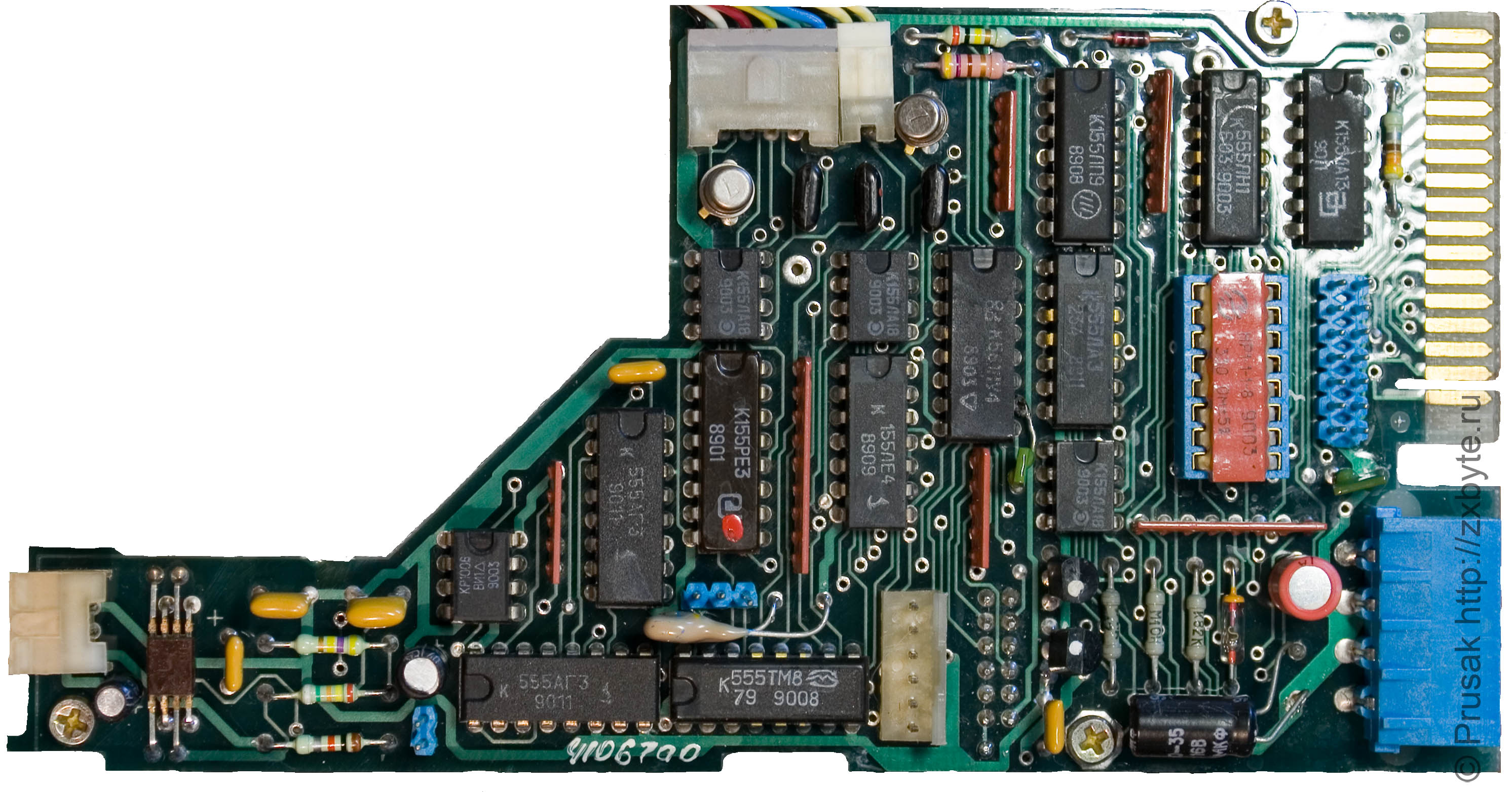

Плата дисковода МС5313

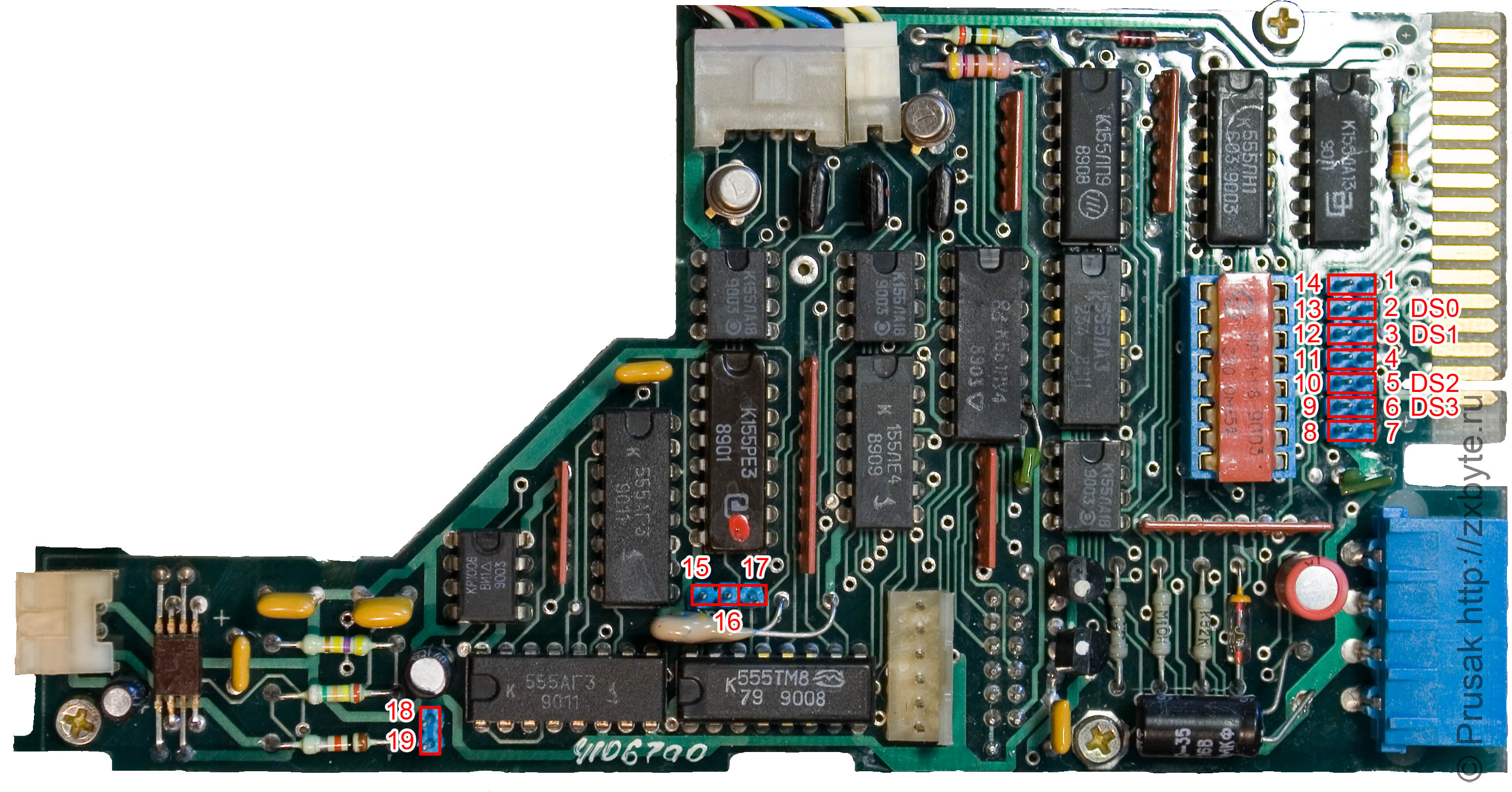

Перемычки дисковода МС5313

Плата дисковода МС5313

Перемычки дисковода МС5313

Перемычки на плате дисковода никак не подписаны, поэтому на фотографии они условно отнумерованы согласно схеме накопителя.

Перемычки 2-13, 3-12, 5-10 и 6-9 служат для установки номера накопителя (DS0-DS3), т.е. Drive A - Drive D;

Перемычка 7-8 служит для постоянного выбора привода. Привод постоянно готов к работе вне зависимости от сигналов выбора накопителя DS0-DS3;

Перемычки 15-16-17 и 18-19 выбирают способ формирования сигнала НГТ (Ready) на 34-м контакте интерфейсного разъёма.

- При установленных перемычках 16-17 и 18-19 сигнал НГТ вырабатывается только при раскрутке диска (когда период следования индексных импульсов не менее 250 мс) и при активном сигнале выбора накопителя;
- При установленных перемычках 15-16 и 18-19 сигнал НГТ вырабатывается при вставленном диске в привод (без учета раскрутки) и при активном сигнале выбора накопителя.

Перемычки 4-11 и 1-14 служат для выбора режима работы электромагнита, опускающего верхнюю головку на диск. Для МС5313 их наличие или отсутствие не играют вообще никакой роли.

По большому счёту для подключения привода к ZX-Spectrum совершенно не играет роли, каким образом вырабатывается сигнал Ready и вырабатывается ли он вообще, поэтому расположение перемычек 15-16-17 и 18-19 может быть любое, или их может даже не быть вообще. Важно лишь правильно выбрать номер привода (DS0, к примеру для дисковода "A").

Можно поставить перемычки, к примеру, как на фото ниже (дисковод там отконфигурирован как Drive A, установленные перемычки закрашены красным цветом):

Расположение перемычек для подключения дисковода МС5313 к ZX-Spectrum

Документация и прочая причастная литература

		Книга "Ремонт дисководов"Москва, издательство Солон, 1995. Ремонт дисководов МС5305,5311,5313,5323.01,Teac FD-55(A-F), Robotron K5601/СМ5643
		Та же книга, только в формате pdf
