Компьютер «Ратон-9003» на мелкой логике

Ратон-9003 на мелкой логике

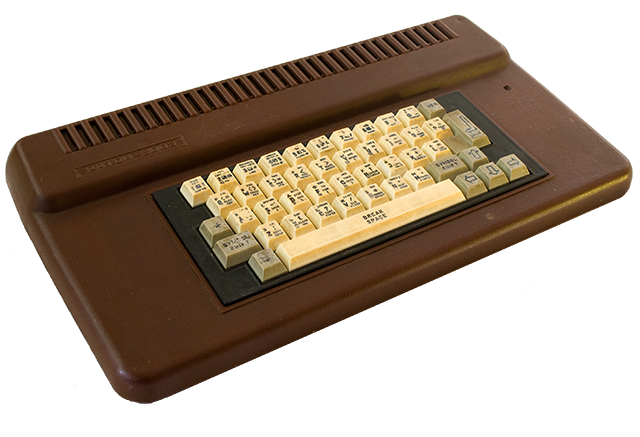

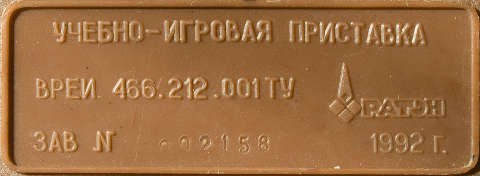

Этот вариант «Ратона», похоже, был самым первым, выпускавшимся НПО «Ратон» (ныне ОАО «Ратон»), г. Гомель. Год производства имеющегося экземпляра «Ратона» - 1992, серийный номер - 002158:

Шильдик «Ратон-9003»

В отличие от более поздней версии этот компьютер собран полностью на микросхемах мелкой логики в количестве 53 корпуса:

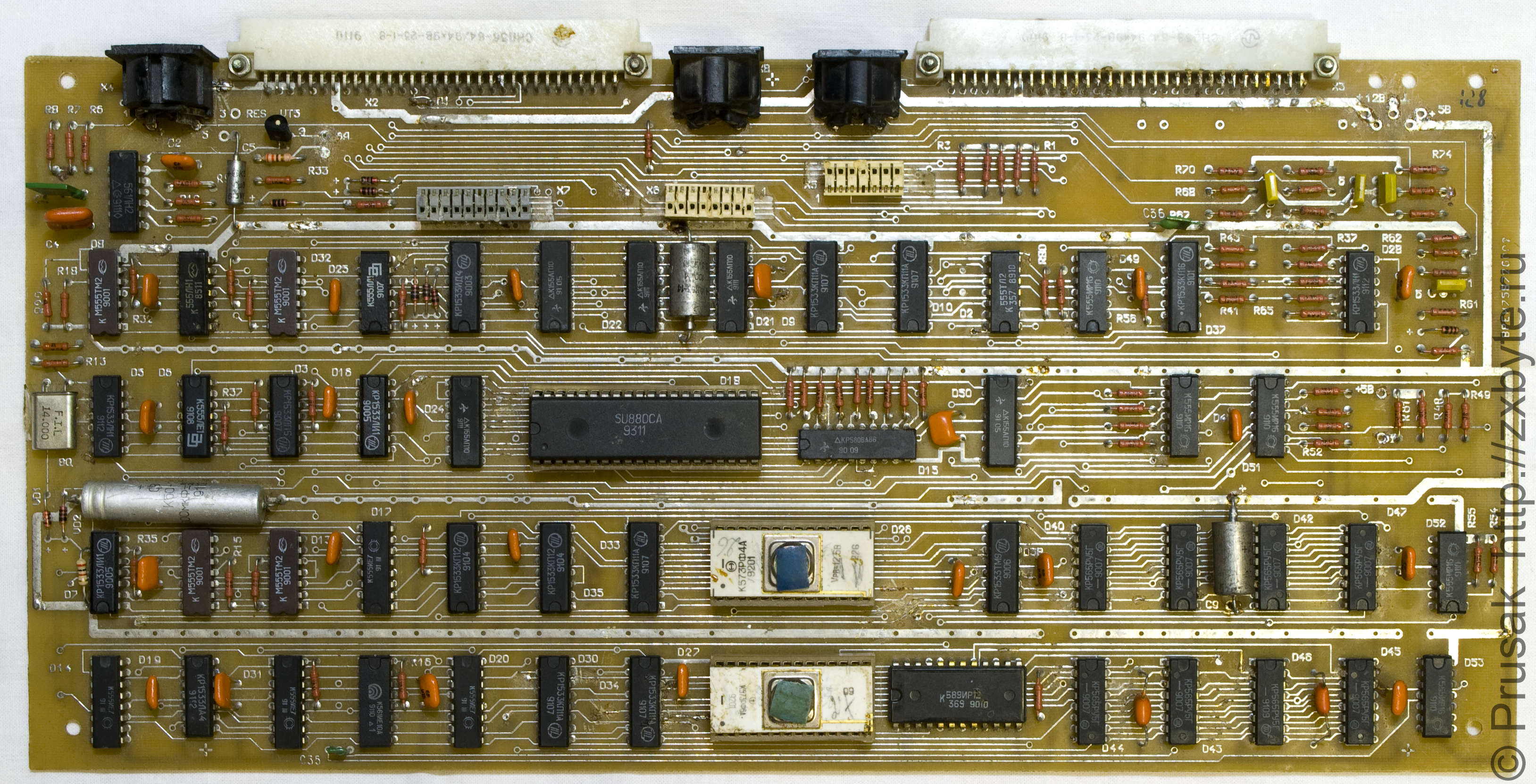

Плата компьютера «Ратон-9003» на мелкой логике
Плата компьютера «Ратон-9003» на мелкой логике
Плата компьютера «Ратон-9003» на мелкой логике

Компьютер представляет собой обычный ZX Spectrum 48K. Из отличительных особенностей платы можно выделить два системных разъёма, на один из которых выведены не все сигналы процессора (только питание и шина данных). Для чего это сделано - для меня пока загадка.

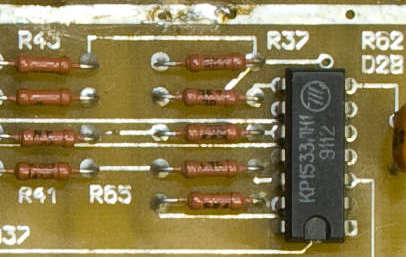

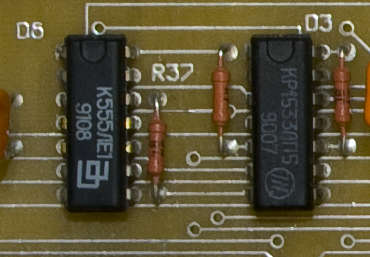

Часть порядковых номеров микросхем и дискретных элементов подписаны на плате. При этом в маркировке есть как минимум одна ошибка - резистор R37 обозначен два раза:

Резистор R37
Резистор R37, промаркированный второй раз
Резистор R37
Резистор R37, промаркированный второй раз

Кроме этого на магнитофонный разъём на два неиспользуемых вывода выведен вход и выход бита 5 порта #FE. Этот бит нигде не задействован, поэтому есть догадка, что он выведен для каких-то потенциальных расширений возможностей компьютера.

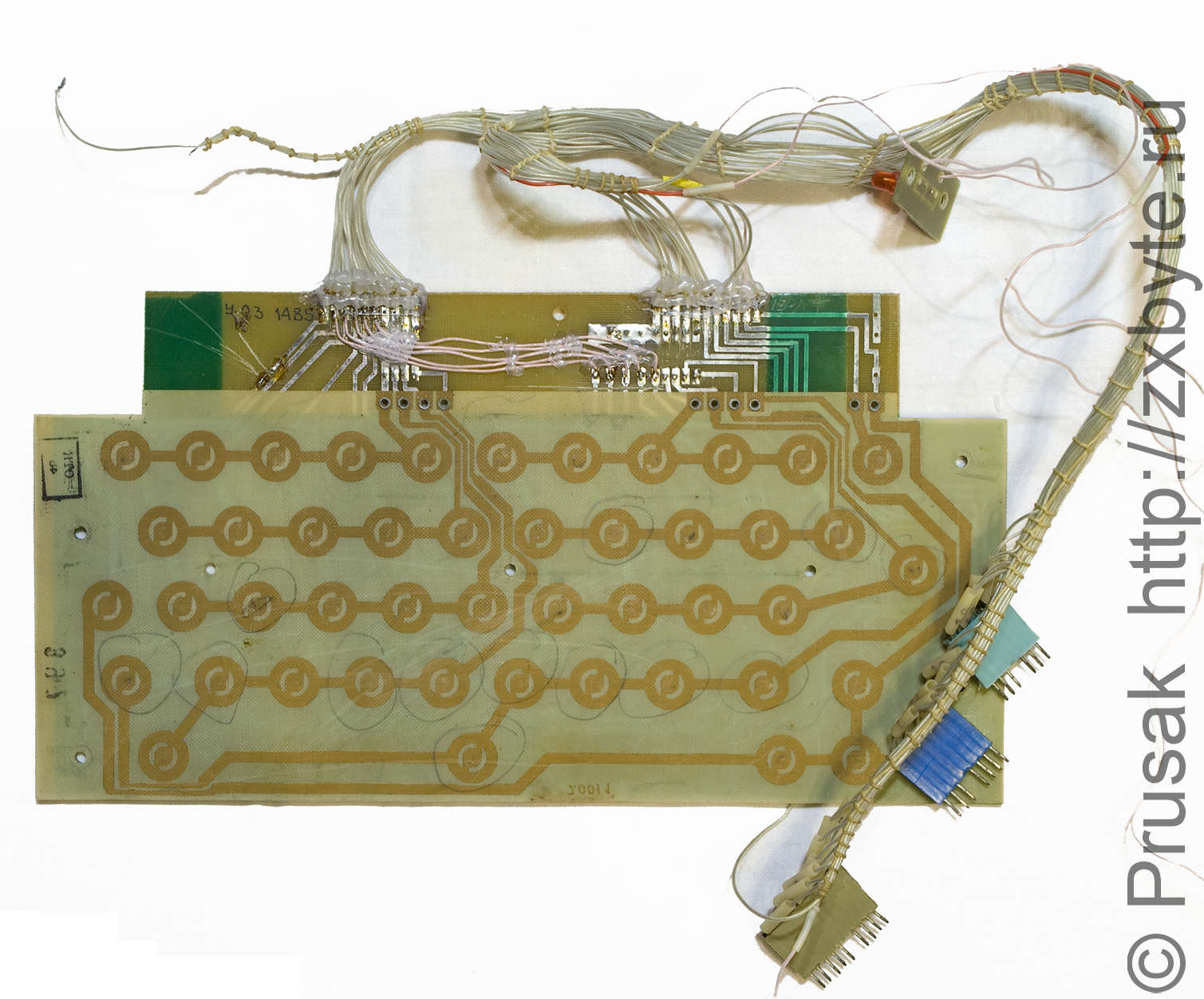

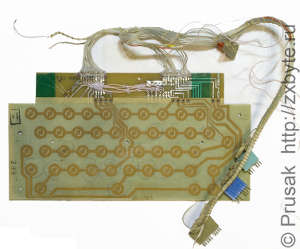

Клавиатура такая же самая, как в более поздней версии компьютера, разве что подключается к плате не двумя, а тремя разъёмами:

Плата клавиатуры компьютера «Ратон-9003» на мелкой логике
Плата клавиатуры компьютера «Ратон-9003» на мелкой логике
Плата клавиатуры компьютера «Ратон-9003» на мелкой логике

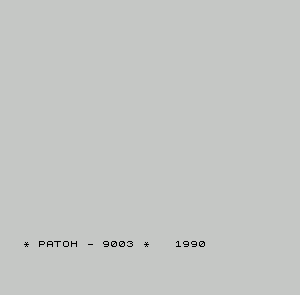

Прошивка ПЗУ представляет собой канонiчный Basic-48 с изменённой надписью на заставке:

Стартовая заставка компьютера «Ратон-9003»

Компьютеру требуется один источник питания +5В. Но! На плату компьютера подаётся как +5В, так и +12В, причём напряжение +12В разведено только на системные разъёмы. В схеме компьютера нет никаких узлов, требующих для своей работы +12В.

Что интересно, следующая модель «Ратона» называется точно так же - «Ратон-9003» и даже имеет тот же самый децимальный номер разработки: ВРЕИ.466212.001. Хотя это совершенно разные компьютеры...

Документация

Схема «Ратон-9003» на мелкой логикеСхему рисовал я сам по имеющемуся экземпляру компьютера. Нумерация элементов может не совпадать с «настоящей» заводской схемой (если таковая вообще где-то сохранилась). Само собой возможны ошибки и неточности.
Схема клавиатуры «Ратон-9003» на мелкой логикеСхему рисовал я сам по имеющемуся экземпляру компьютера.
Монтажный чертёж платы компьютера «Ратон-9003» на мелкой логикеЧертёж платы рисовал я сам по имеющемуся экземпляру компьютера.
Прошивки ПЗУ компьютера «Ратон-9003»
