Игровая приставка на микросхеме К145ИК17

Когда-то давным-давно я выписывал журнал "Юный техник". В номере №10 журнала за 1989 год попалась мне на глаза публикация "Сквош по пятому каналу", в которой было рассказано как сделать самому теле-игровую приставку. Одна проблема - микросхему К145ИК17, на которой была сделана приставка, найти не удалось. Спустя много лет я вспомнил об этой публикации, и после недолгих поисков заветная микросхема была найдена.

Благодаря форуму Pro-Radio.ru была найдена тема про К145ИК17. А ещё благодаря пользователю Vladimip с того форума была получена схема приставки его собственной разработки с PAL-кодером (публикуется с разрешения автора схемы).

Было решено повторить эту схему. В результате получилась вполне работоспособная игровая приставка. Схему пришлось немного подправить и облагородить.

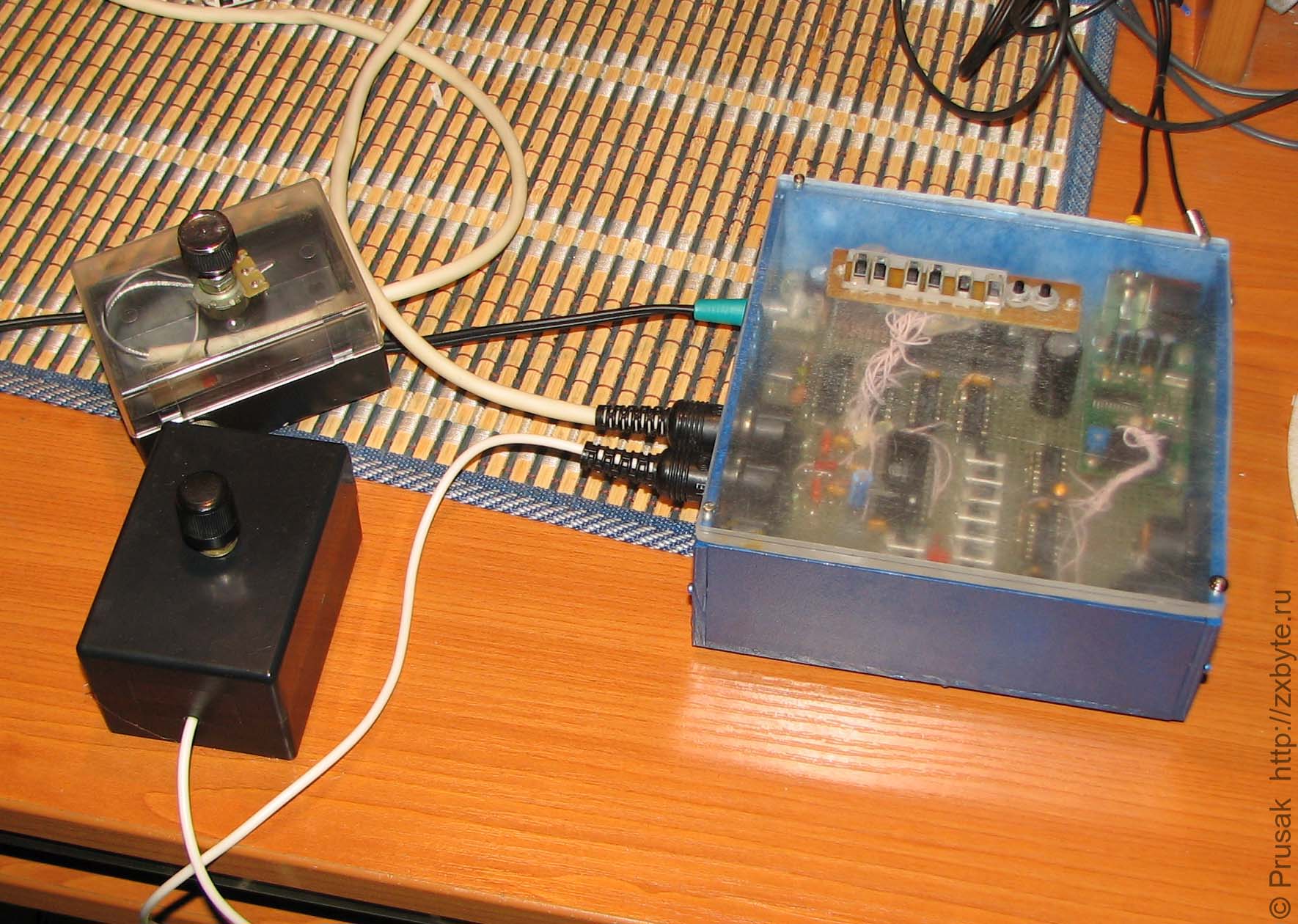

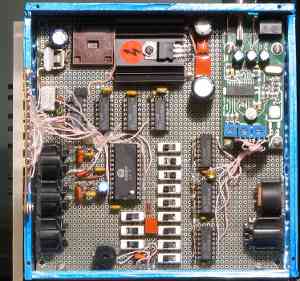

Самодельная игровая приставка на К145ИК17 с цветным изображением

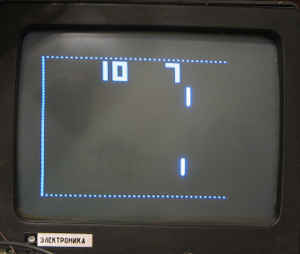

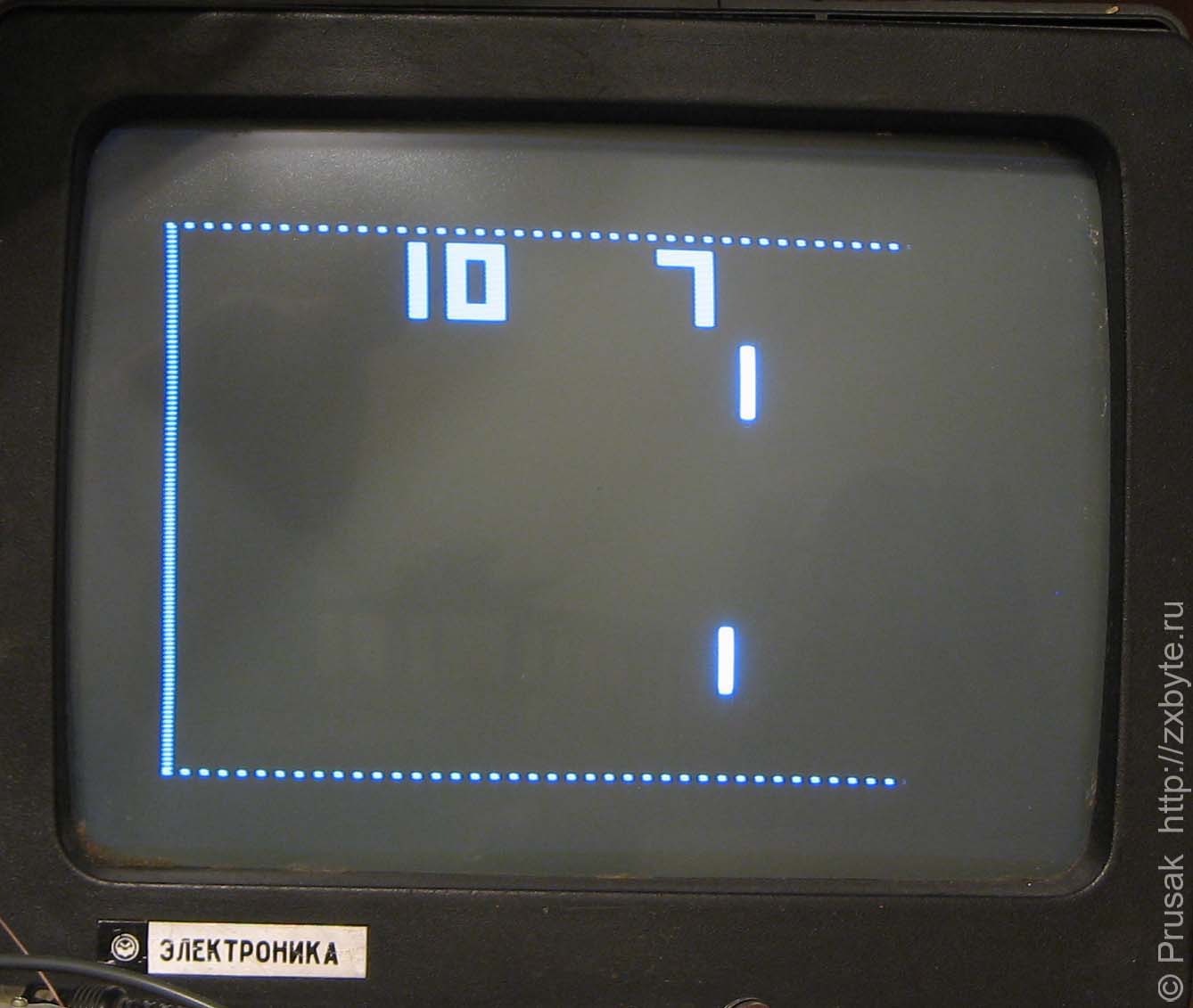

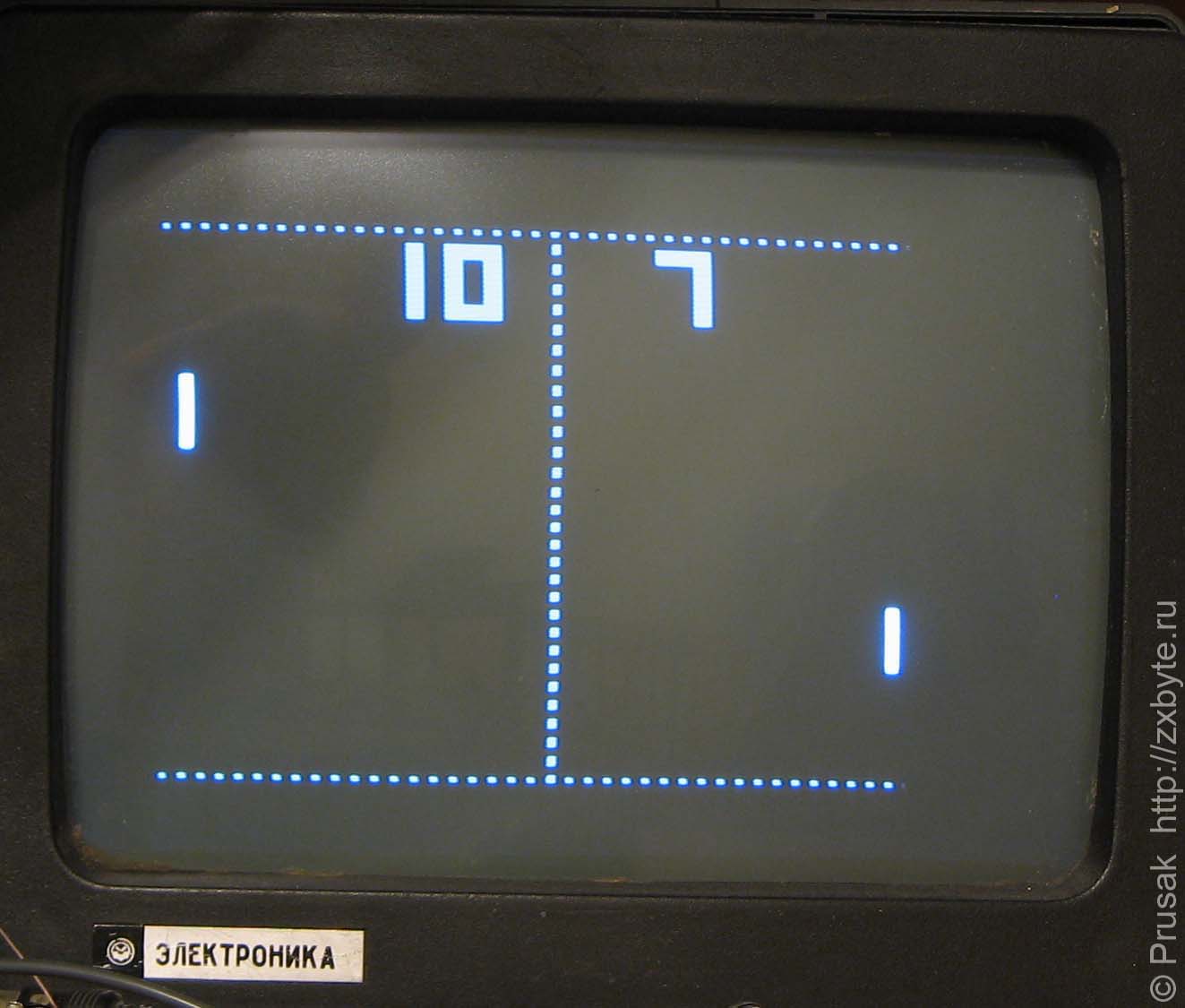

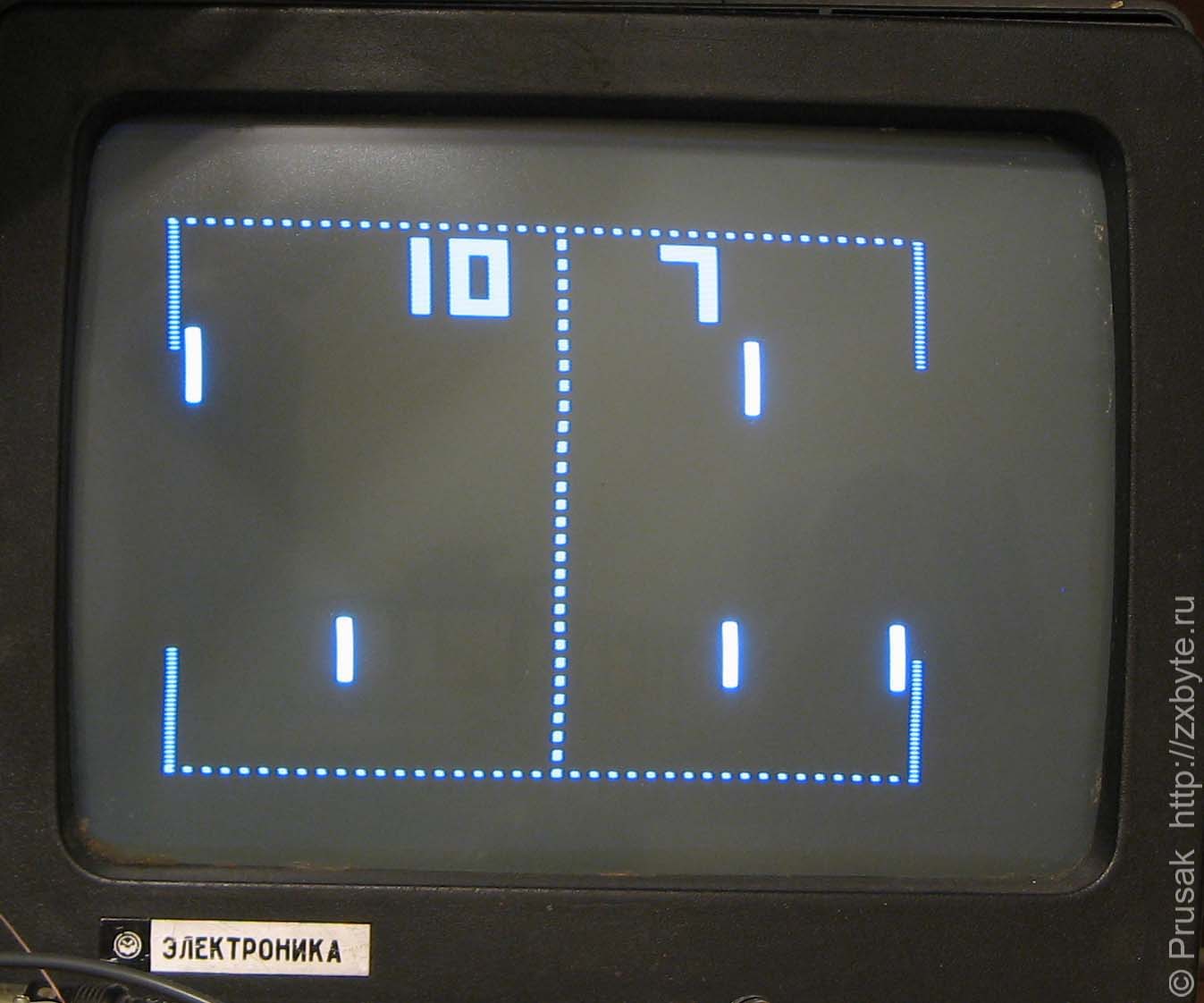

Скриншоты игр

Сделаны с монохромного монитора МС6105.

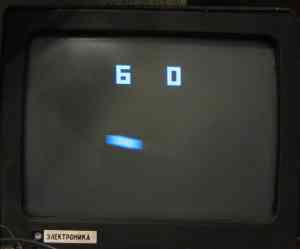

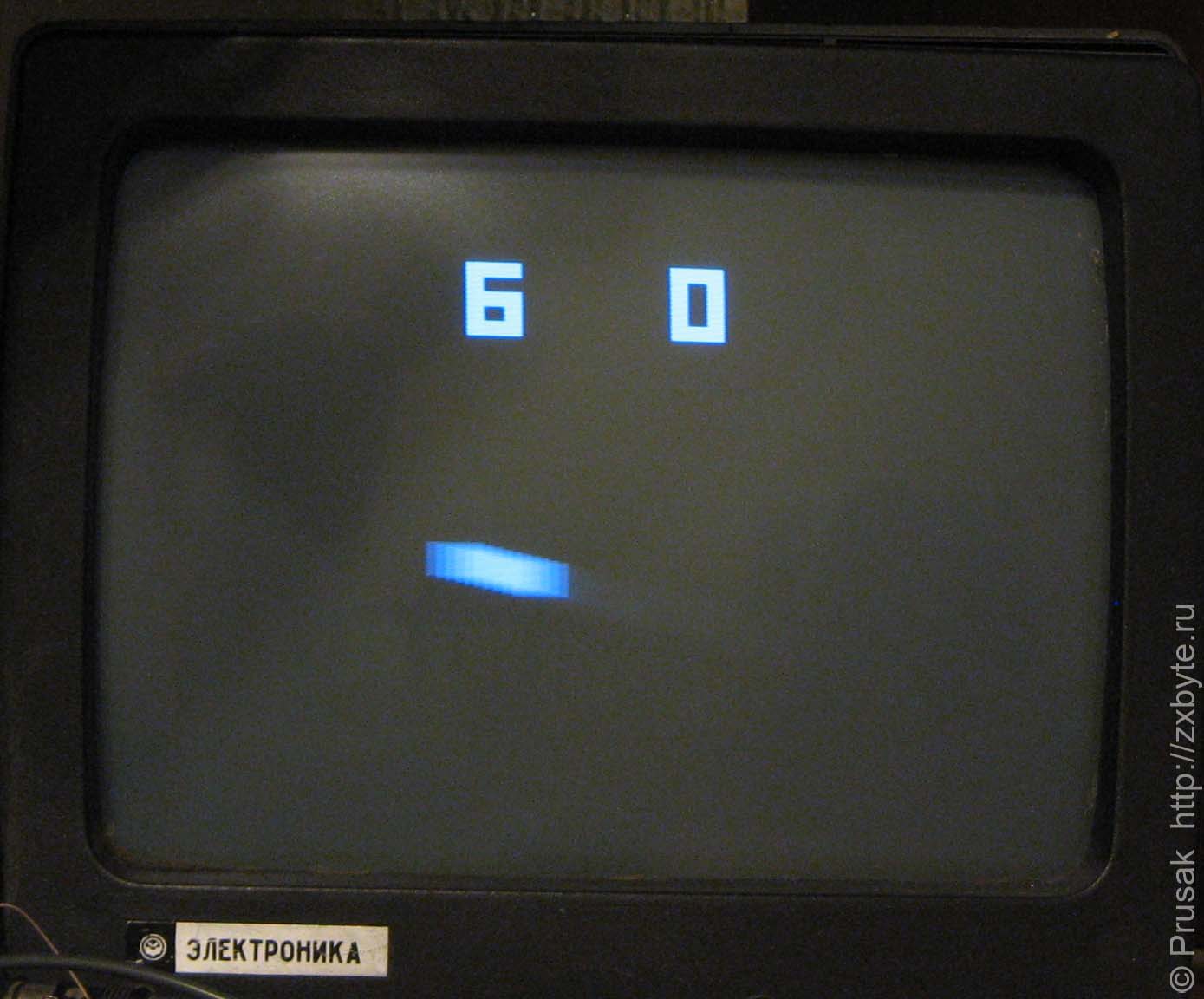

Это скорее всего игра для светового пистолета. За неимением оного поиграть не удалось.

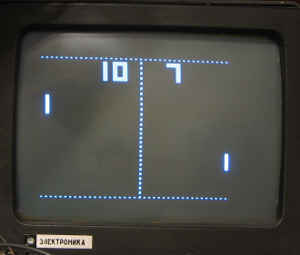

Скриншоты игр приставки на К145ИК17

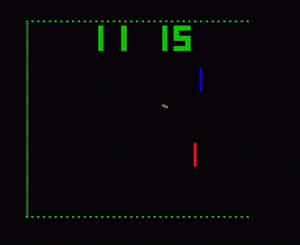

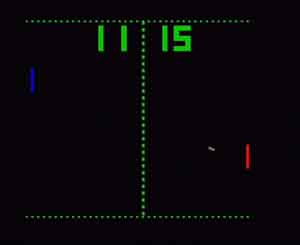

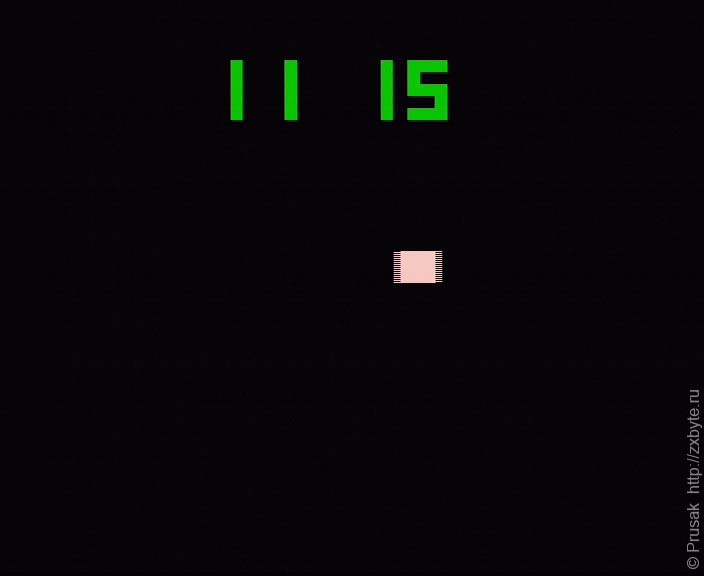

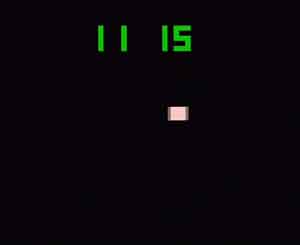

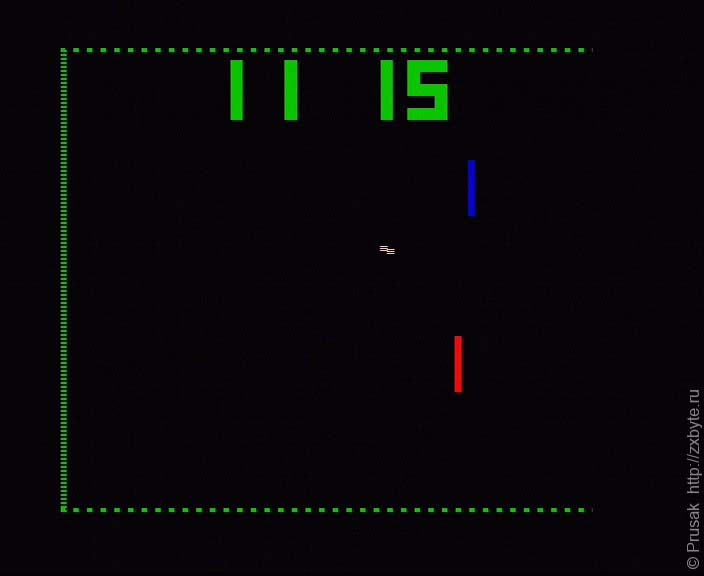

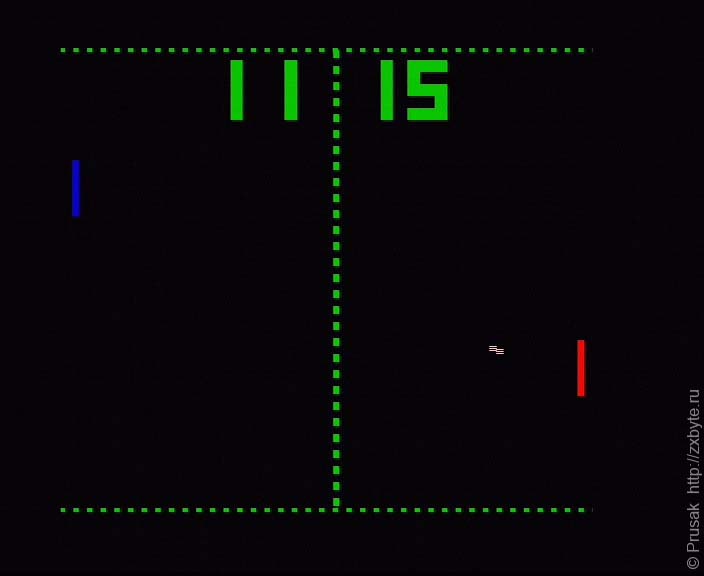

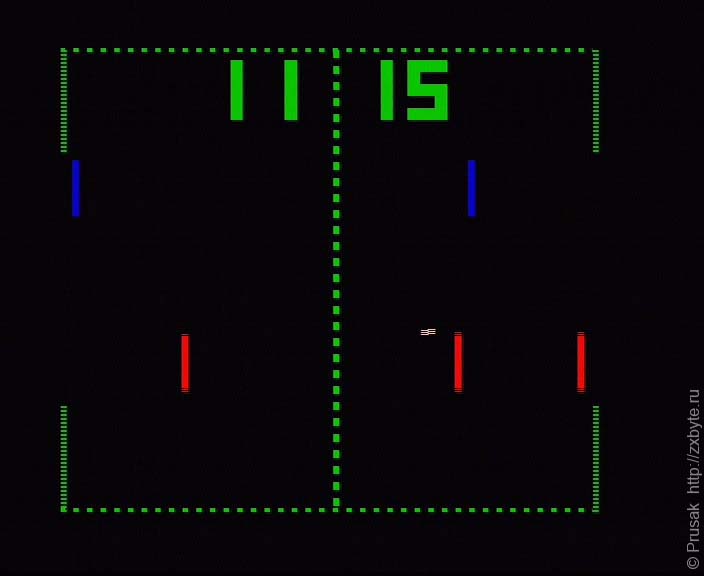

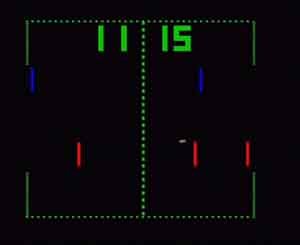

Скриншоты игр в цвете

Сделаны с TV-тюнера, развёртка черезстрочная, поэтому мяч, который быстро движется, "раздваивается".

Цветные скриншоты игр приставки на К145ИК17

Техническая информация

Пару слов о схеме: я решил не делать сам PAL-кодер, и использовал готовый PAL-кодер от NedoPC. Микросхема К145ИК17 изначально рассчитана на выдачу монохромного изображения, но благодаря раздельным выходам изображений для мяча, ракеток и игрового поля появилась возможность "раскидать" эти изображения в разных цветах. Цвет для каждого элемента игры можно задать переключателями.

Существует оригинальный вариант приставки, где есть возможность включить вместо второго игрока автомат, который будет играть сам за человека. Для этого потребуется одна микросхема - ATMega16 и всё. Автор этой интересной доработки - Ramiros. Схему приставки и прошивку для ATMega16 можно найти в конце этой страницы.

Замечание от RST 0 по этой схеме: "резистор R9 430 Ом лучше заменить на меньшее сопротивление, например, 330 Ом, так как генератор на 155 серии плохо запускается, либо использовать, например, 555-ю серию. Можно вообще взять генератор на ЛН1 как в Ленинграде-1"

Документация по К145ИК17 и тематические ссылки

Файлы:
		Статья "Сквош по пятому каналу" о приставке на К145ИК17 из журнала ЮТ 1989 №10В статье есть ошибки. Список ошибок можно найти на последней странице документа в архиве
		Схема игровой приставки промышленного производства "Электроника ЭКСИ-ВИДЕО 01"
		Схема игровой приставки "Видеоспорт-3"
		Схема приставки от Vladimip
		Моя переработанная схема приставки
Схемы приставки от Ramiros:
		Схема приставки с RGB-выходом на SCART
		Схема приставки с автоматом, играющим за второго игрока
		Разводка под SMD-компоненты печатной платы для версии приставки от Ramiros (автор разводки RST 0)
Ссылки:
Микросхема К145ИК17 в Википедии
Моя тема про приставку на К145ИК17 на zx.pk.ru
Тема про К145ИК17 на Pro-radio.ru
К145ИК17 в музее электронных раритетов.
Архив журналов "Юный техник". Отсюда можно скачать тот самый журнал №10/1989г (в журнале схема приставки опубликована с неточностями).
Приставка "Экси-видео 01" на сайте Сергея Фролова
Приставка "Видеоспорт-М" на сайте "Отечественная радиотехника 20 века".
К145ИК17 на сайте "Музей электронных раритетов".
