Panasonic JU-475-5

1,2Мб HD дисковод с возможностью переключения в режим DD.

Фотогалерея

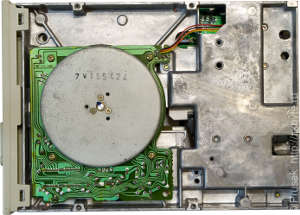

Panasonic JU-475-5

В рамках модели JU475-5 существует несколько разновидностей накопителей, различающиеся расположением и количеством перемычек. Дам информацию по тому экземпряру, который попался мне в руки:

Вариант №1

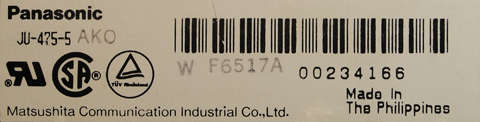

Шильдик Panasonic JU-475-5

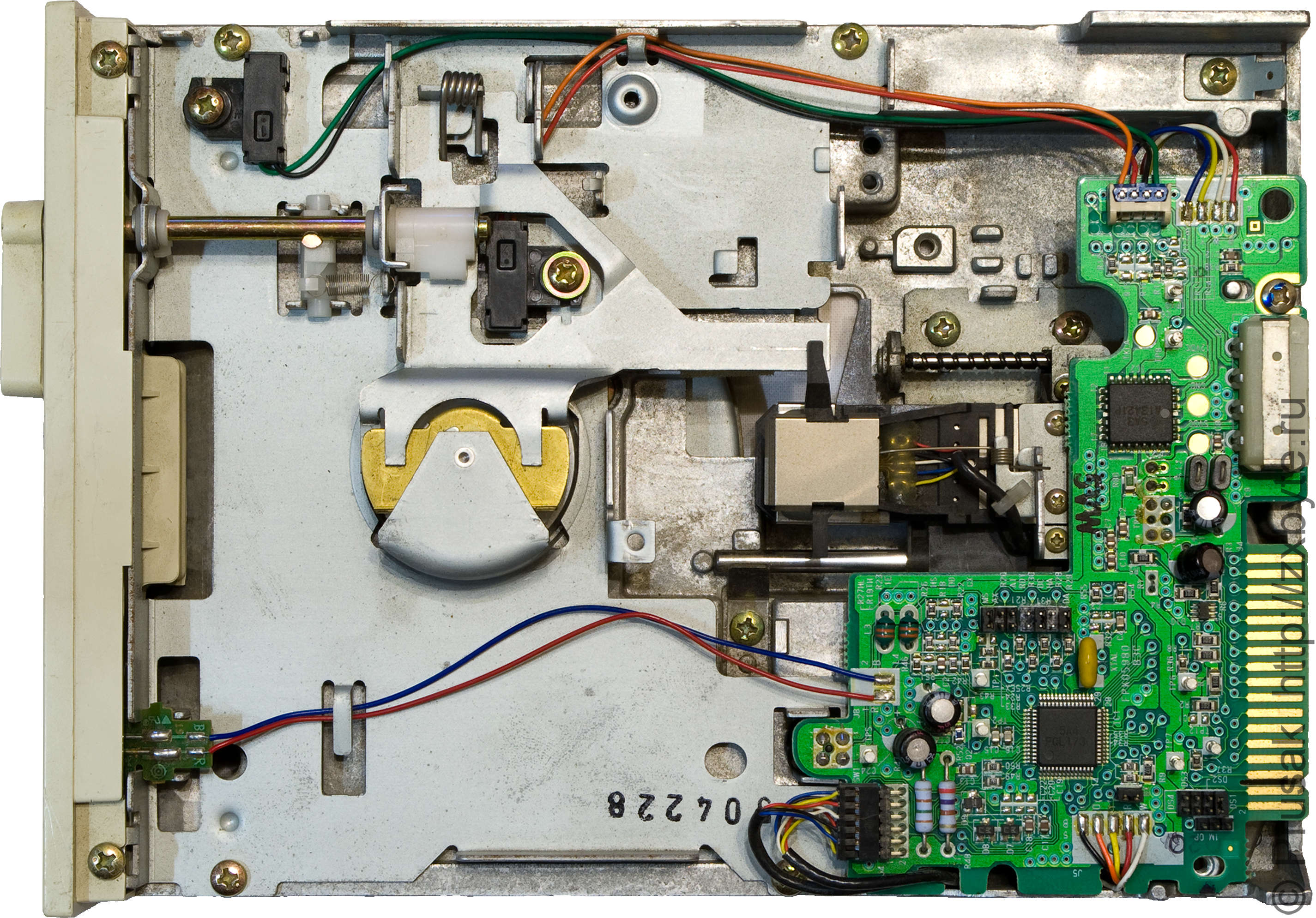

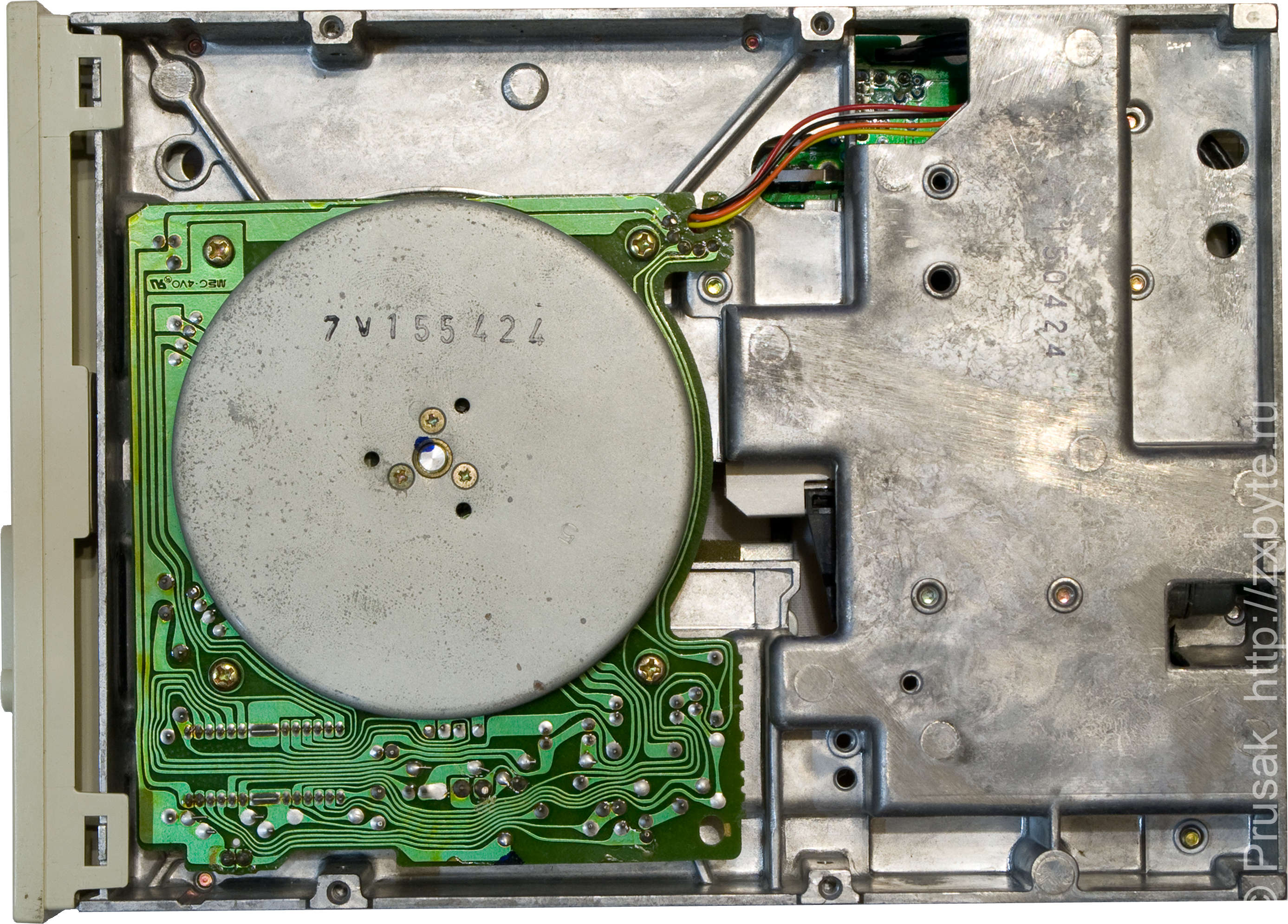

Panasonic JU-475-5
Panasonic JU-475-5
Panasonic JU-475-5
Panasonic JU-475-5

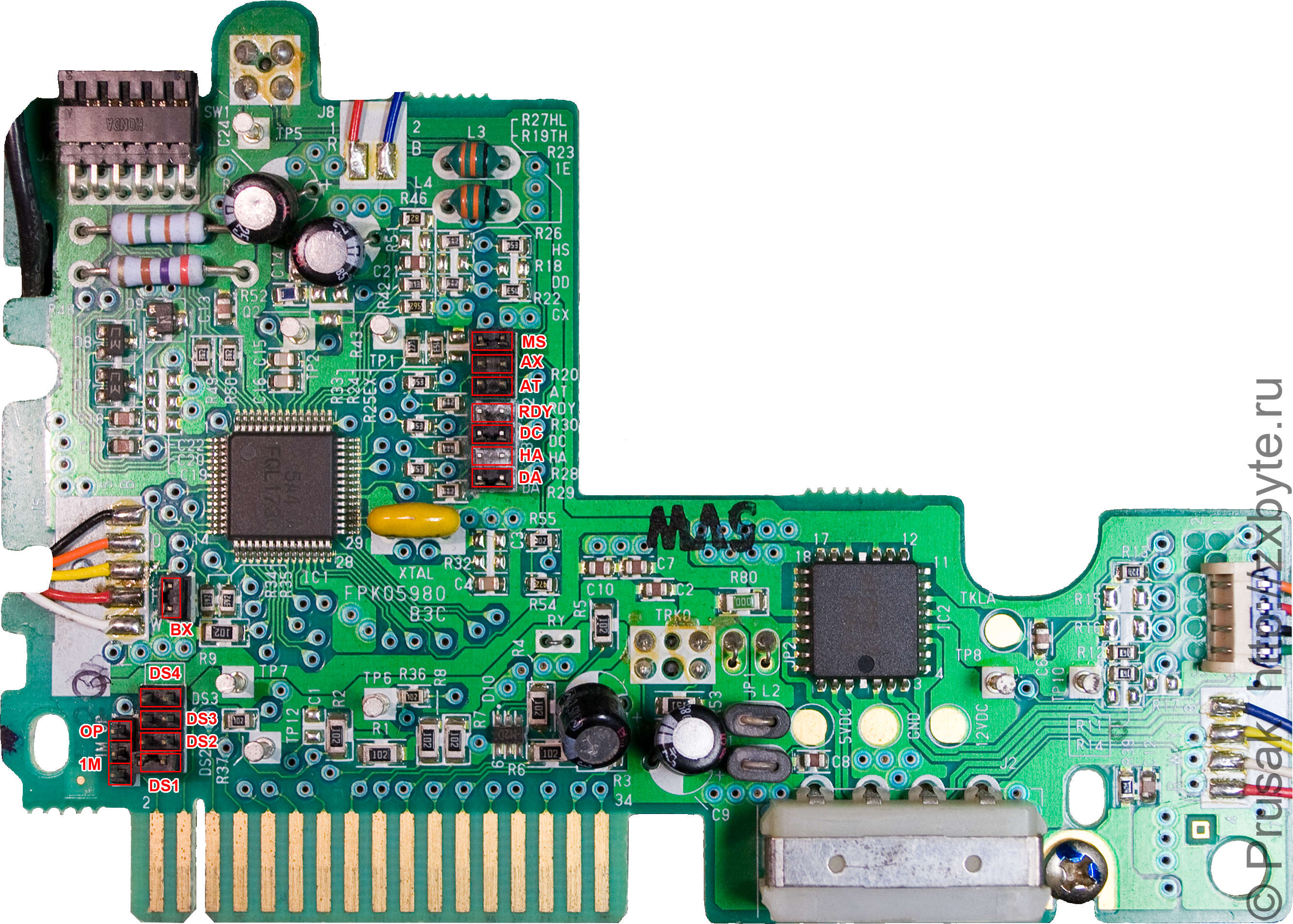

Перемычки дисковода Panasonic JU-475-5
Перемычки дисковода Panasonic JU-475-5
Перемычки дисковода Panasonic JU-475-5

Перемычки на плате дисковода Panasonic JU-475-5
Перемычки на плате дисковода Panasonic JU-475-5

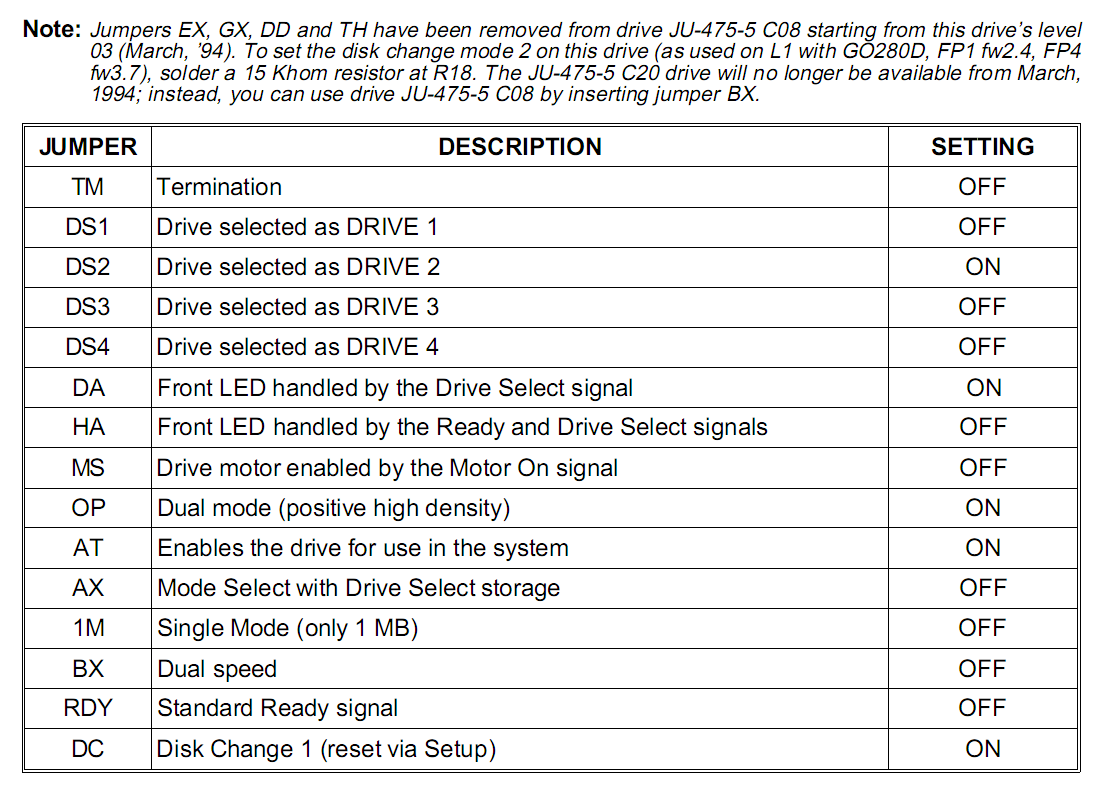

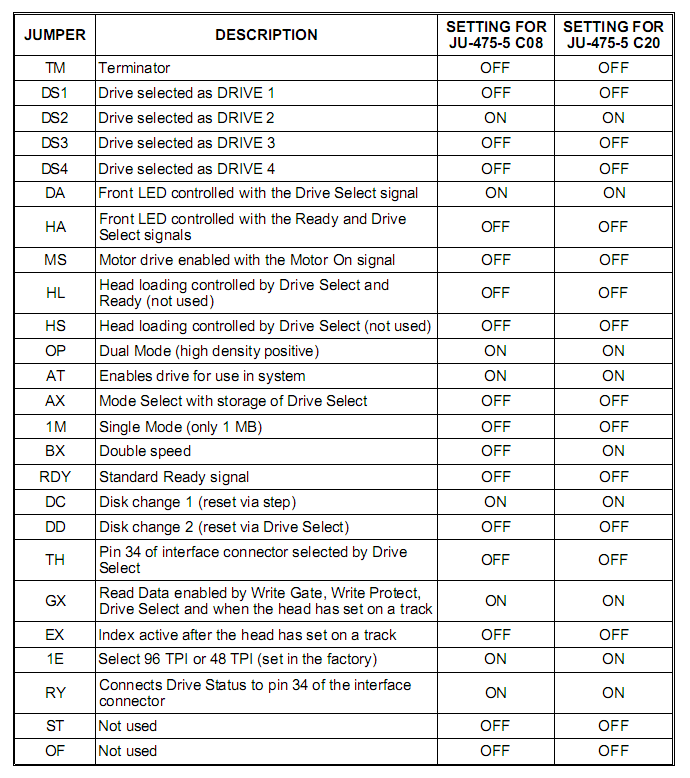

Описание перемычек Panasonic JU-475-5
Описание перемычек Panasonic JU-475-5
Перемычки на плате дисковода Panasonic JU-475-5

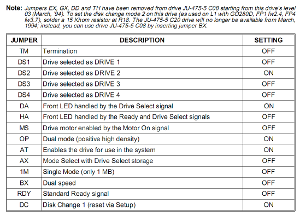

Описание перемычек Panasonic JU-475-5

Описание некоторых перемычек:

  • DS1-DS4 - выбор номера привода (Drive A - Drive D);
  • DA/HA - выбор способа "зажигания" светодиода на "морде" накопителя.
    DA - светодиод загорается при активном сигнале выбора накопителя;
    HA - светодиод загорается по активному сигналу выбора накопиталя и при готовности привода (по сигналу Ready);
    Для Спектрума эта перемычка не играет важной роли. Может быть установлена в любое положение.
  • RDY/DC - способ формирования сигнала на 34-м контакте интерфейсного разъёма.
    RDY ("Ready") - сигнал формируется при готовности привода к работе;
    DC ("Disk Change") - сигнал формируется при смене дискеты в приводе;
    Для Спектрума в большинстве случаев положение перемычки роли не играет. Однако иногда контроллеры дисковода проверяют сигнал Ready, поэтому для Спектрума лучше установить эту перемычку в положение RDY;
  • MS - что-то связанное с управлением включением двигателя, раскручивающего дискету. Я пробовал работу привода с перемычкой и без неё. Работает и так и этак.
  • BX - выбирает режим управления частотой вращения шпинделя с дискетой. Если перемычка снята - дисковод включается в режим HD (частота вращения шпинделя - 360 об/мин). Если перемычка установлена, то появляется возможность включить дисковод в режим DD (300 об/мин). Это делается при помощи следующих перемычек:
  • 1M/OP/AT - определяют режим работы привода (HD/DD) при установленной перемычке BX.
    1M - установка этой перемычки включает режим HD;
    OP - установка этой перемычки включает двойной режим DD/HD, который выбирается логическим уровнем сигнала на контакте 2 интерфейсного разъёма. Полярность сигнала определяется перемычкой AT:
    - AT снята - лог.0 на контакте 2 включает режим HD, лог.1 - режим DD;
    - AT установлена - ог.0 на контакте 2 включает режим DD, лог.1 - режим HD;
    При этом отсутствие сигнала на контакте 2 (когда к нему ничего не подключено) расценивается как лог.1
  • Важно: если перемычки 1M/OP сняты вообще, дисковод устанавливается только как DD (независимо от того, что подаётся ему на контакт 2 разъёма)!

  • AX - что делает перемычка мне не удалось определить.
  • Исходя из вышеизложенного для работы со Спектрумом перемычки можно выставить например так, как на следующем фото (дисковод при этом выбирается как Drive A):

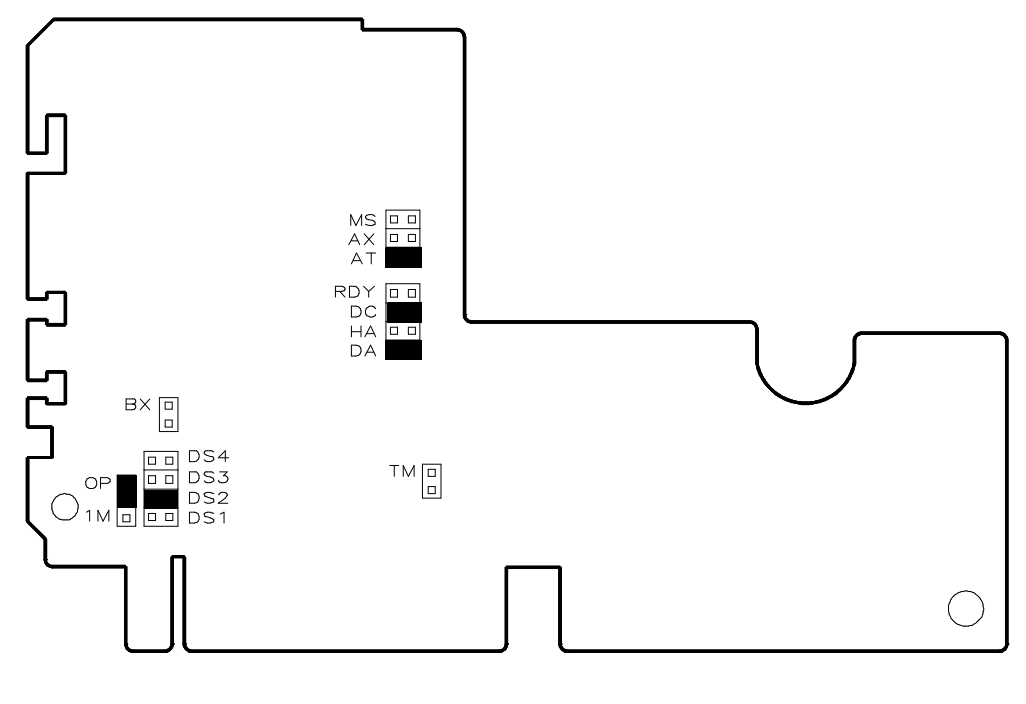

    Установка перемычек на Panasonic JU-475-5 для работы с ZX-Spectrum
    Установка перемычек на Panasonic JU-475-5 для работы с ZX-Spectrum
    Установка перемычек на Panasonic JU-475-5 для работы с ZX-Spectrum

    Что важно на фотографии: установлена перемычка BX (включен режим регулирования скорости) и убраны перемычки 1M/OP (при этом дисковод установлен "намертво" как DD).

    Вариант №2

    Этот вариант модели мне не попадался.

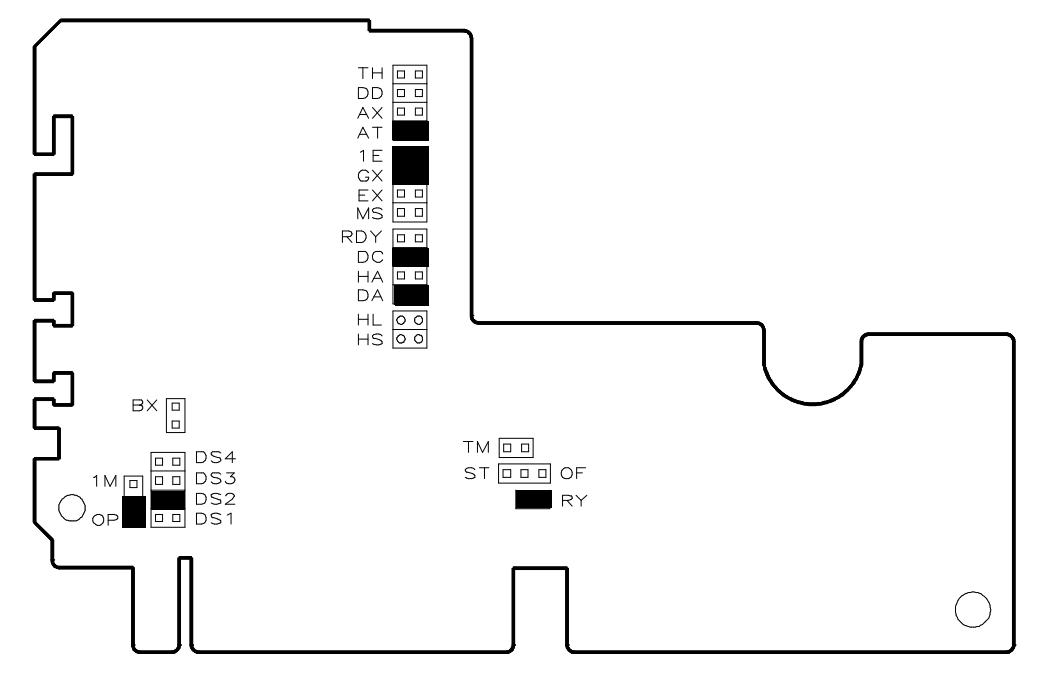

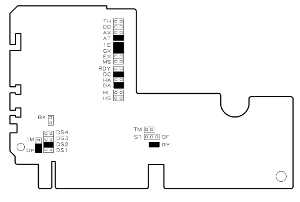

    Перемычки на плате дисковода Panasonic JU-475-5
