Возможные неисправности компьютера "Байт"

В целом "Байт" работает довольно стабильно. Чаще всего что-то ломается, когда криворукий пользователь пытается влезть внутрь компьютера и модернизировать его (а чаще всего просто "посмотреть что там внутри"). Обычно горит память (при замыканиях питания). А если на плату компьютера попадает 12В из блока питания, может выгореть пол-платы, в первую очередь вся 556-я и 531-я серия. Мне доводилось ремонтировать такие платы. Удовольствие не из приятных. Из-за отсутствия в то время прошивок РТ5 и РТ7 и оборудования для программирования чинить такие неиправности с домашних условиях было сложно. Как правило в таком случае компьютер шёл "на запчасти".

Бывало и так, что при попытке подключить "Байт" к телевизору (особенно к ламповому) при включенном телевизоре при замыкании отверткой или пинцетом высоковольтных цепей в телевизоре на видеовыход "Байта" из-за высокого напряжения опять же выгорало пол-платы. Один такой случай достоверно мне известен.

Основной дефект при изготовлении многослойных печатных плат - отсутствие контакта где-то во внутренных слоях платы. В случае небольшого количества подобных "обрывов" помогает дублирование соединения при помощи провода, что успешно делалось на заводе.

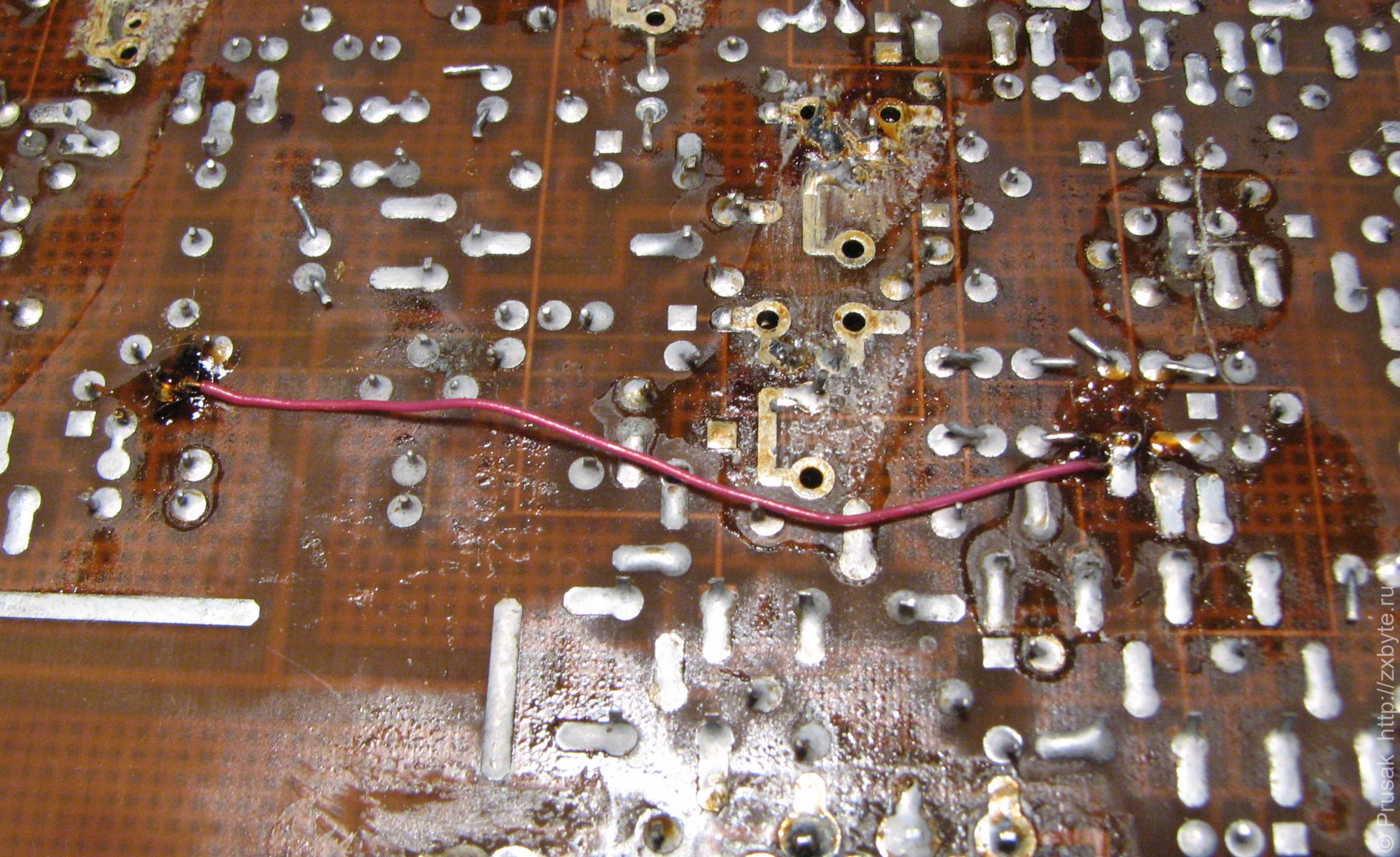

Кустарный ремонт платы «Байта»
Кустарный ремонт платы «Байта»
Кустарный ремонт платы «Байта»

Процент выхода годных плат не дотягивал до 100%, поэтому мелкий ремонт бракованных плат делался прямо на заводе:

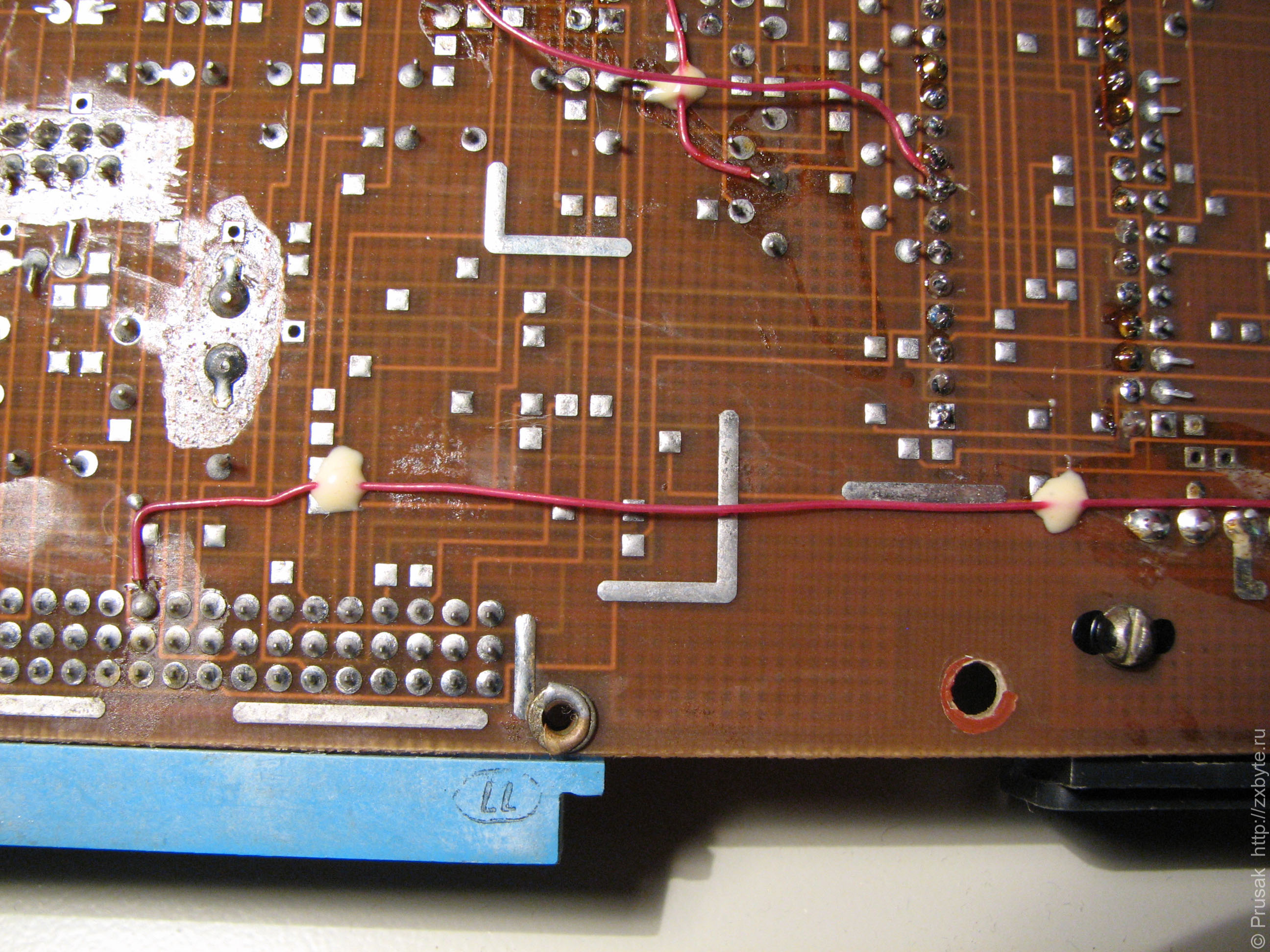

Мелкий ремонт ремонт платы «Байта» прямо на заводе
Мелкий ремонт ремонт платы «Байта» прямо на заводе
Мелкий ремонт ремонт платы «Байта» прямо на заводе

Несколько случаев неисправностей "Байта" из моей практики

  • В одном "Байте" выгорели все КР1533ИР23 в видеоконтроллере. При этом всё остальное работало. Неисправность интересна тем, что оказались выгоревшими почти все однотипные микросхемы в компьютере.
  • - Попал в руки мне "Байт", внешне идеальный, пломба не повреждена, плата не паяна. Но не работает. Начал ремонтировать - сгорели почти все ПЗУ, всё ОЗУ, процессор, 531-я серия микросхем и куча мелкой логики. Как я понял, у компьютера были проблемы с питанием - напряжение 12В попало на плату. В итоге заменил 30 микросхем, но компьютер починил :)

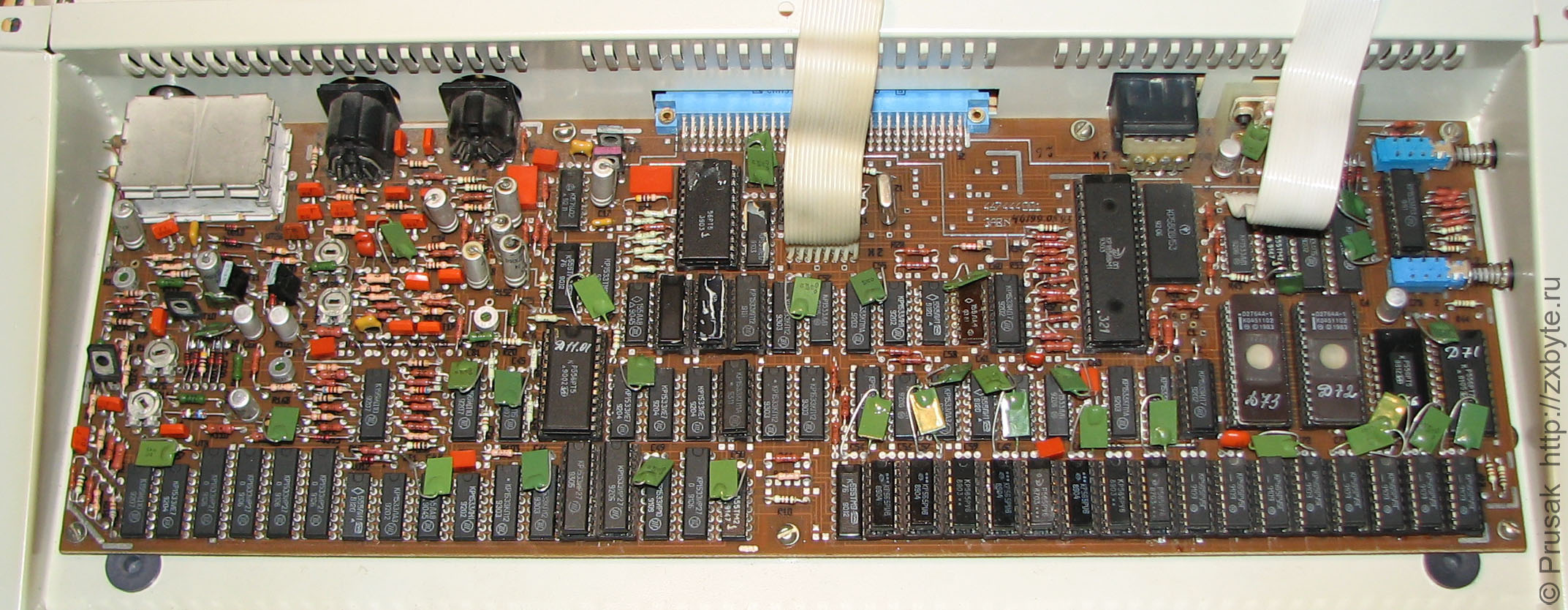

  • Фотография страдальца (все замененные микросхемы установлены на панельках):

    Этот компьютер был спасён почти «с того света» после подачи высокого напряжения на плату
    Этот компьютер был спасён почти «с того света» после подачи высокого напряжения на плату
    Этот компьютер был спасён почти «с того света» после подачи высокого напряжения на плату

  • - А это уже анекдотичный случай: у моего знакомого собака, пардон, помочилась на плату Байта. Этот акт вандализма не был вовремя замечен, и когда всё обнаружилось, плата уже не работала, а дорожки сверху платы и выводы микросхем стали зелёного цвета от коррозии. Пришлось пустить плату на детали... Когда я её распаивал строительным феном, запах стоял, мягко говоря, специфический. :)
  • - "Невезучий компьютер"
    Один мой приятель купил уценённый "Байт" (в магазине был пожар, поэтому компьютер уценили, как пострадавший от пожара, хотя сам "Байт" нисколько не пострадал). И этот "Байт" постоянно преследовали несчастья - то память выгорит, то ещё что-нибудь... Мне часто доводилось его ремонтировать. Мой приятель так и прозвал этот компьютер - "погорелец". Сколько я помню - с этим компьютером постоянно были проблемы.
  • - В случае неудачного демонтажа микросхемы с платы (при замене памяти или ПЗУ, например) плата "вспучивается" с обрывом близлежащих к месту вспучивания соединений внутри платы. Обычно это происходит, когда микросхему пытаются отпаять на свечке, или сильно долго греют контактные площадки платы мощным паяльником. В этом случае получаем "плавающий" глюк, когда соединение то есть, то его нет. Подобные неисправности сложно диагностируются, т.к. для определения обрыва соединения требуется добиться, чтобы компьютер постоянно не работал, тогда путём прозвонки можно найти что оборвалось. А на деле выходит так, что компьтер работает, потом совершенно случайным образом перестаёт работать. Чуть-чуть сдвинешь плату - работает, потом не работает. И поди найди что там не контачит... С такими неисправностями бывает сидишь неделями по вечерам и ищешь, ищешь... Кропотливая работа.
  • Также процесс ремонта компьютера можно посмотреть в первом выпуске "Байт Tales":

    БАЙТ Tales #01 - Ремонтируем компьютер «Байт»
